Тестер емкости аккумулятора, электронная нагрузка постоянного тока, USB-детектор мощности, настраиваемый резистор
Загрузка руководства пользователя:Http://www.eiemsun.com/c/14256.htm
1. Особенности товара
• Благодаря отдельной конструкции блока питания измерительная схема и схема отображения самого продукта не расходуют энергию тестируемого блока питания, а измерение более точное и надежное.
• ЖК-дисплей, который может отображать входное напряжение нагрузки, входной ток, входную мощность, время разряда, мАч разряда, температуру продукта и другую информацию.
• Полный механизм защиты с защитой от пониженного напряжения, защитой от перенапряжения, защитой от перегрузки по току, защитой от перегрузки и перегрева.
• Для регулировки тока используется потенциометр с длинной рукояткой, который можно вращать вручную без необходимости дополнительных инструментов, таких как отвертка.
• С функцией коррекции напряжения и тока для соответствия высоким требованиям клиентов.
• Параметры могут храниться при отключении питания.

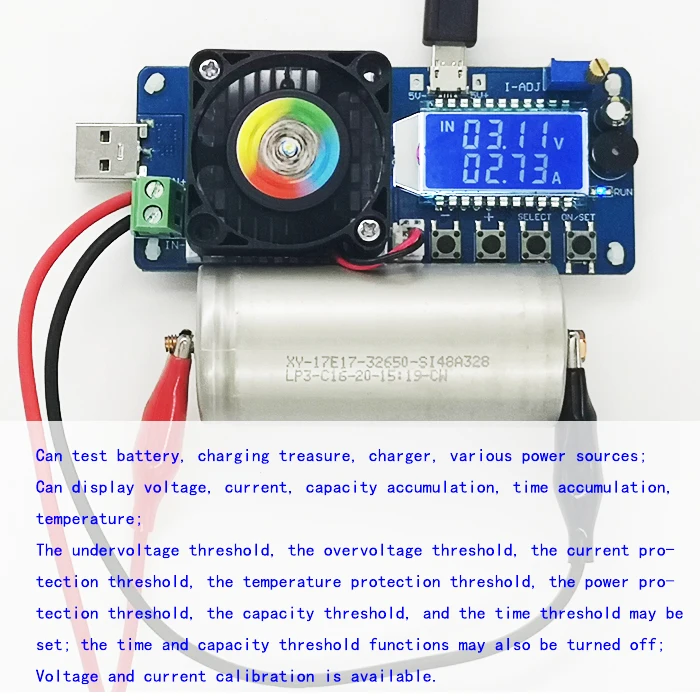

• Применяется для различных источников питания (мощность продукта, зарядное устройство, зарядка сокровищ и т. д.) испытания на старение или функциональность, проверка различных характеристик разряда батареи, Настольная небольшая нагрузка.

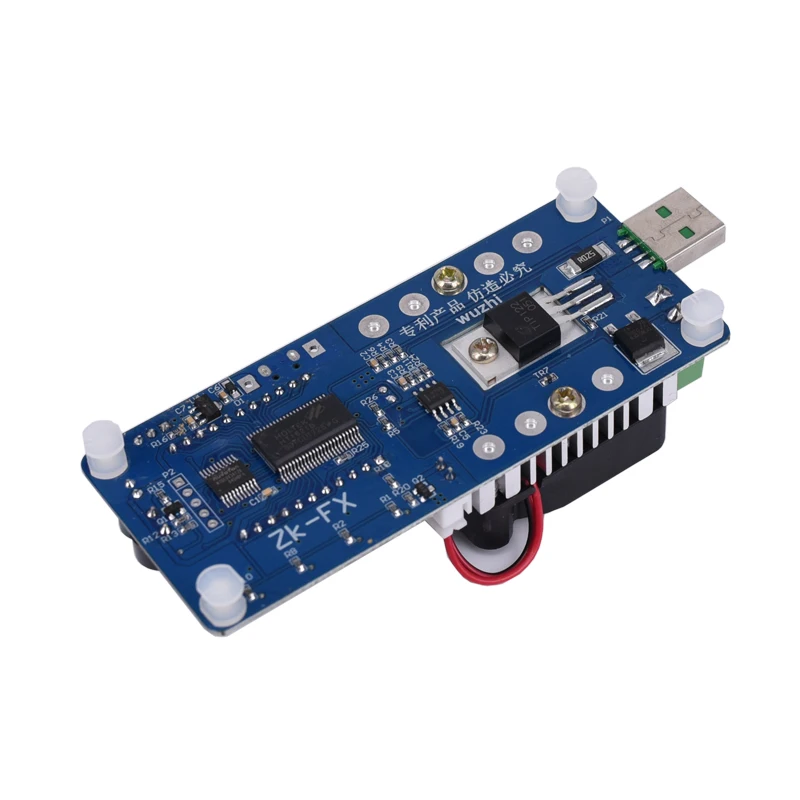

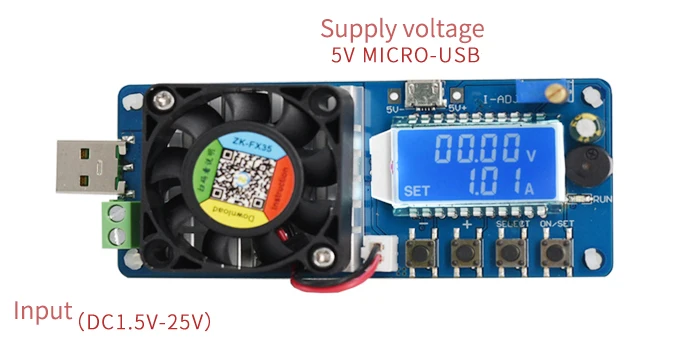

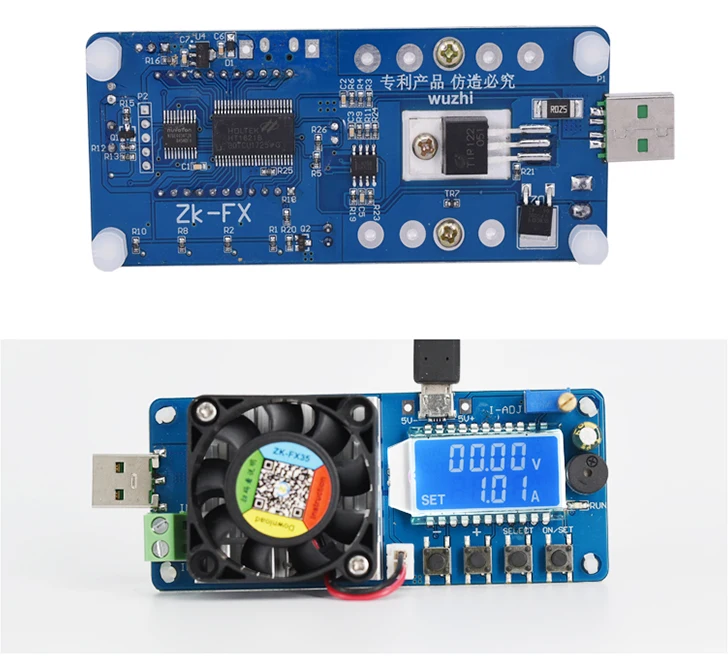

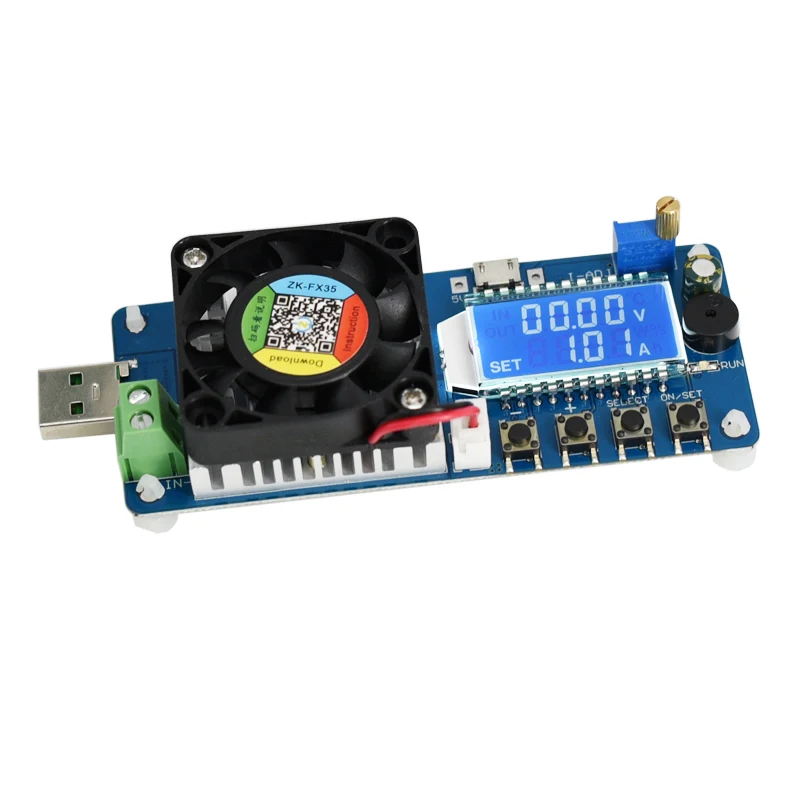

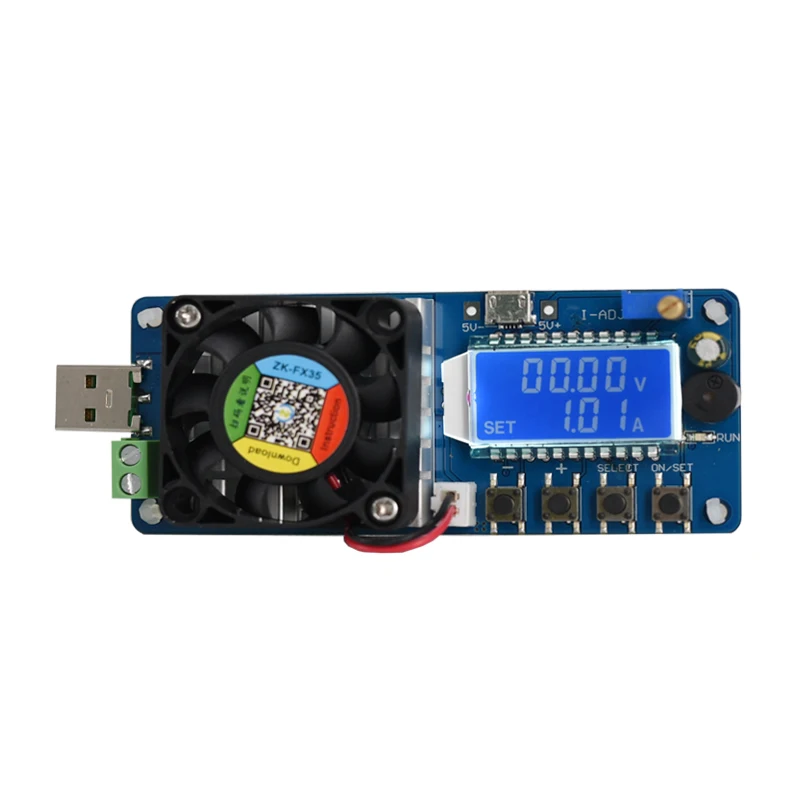

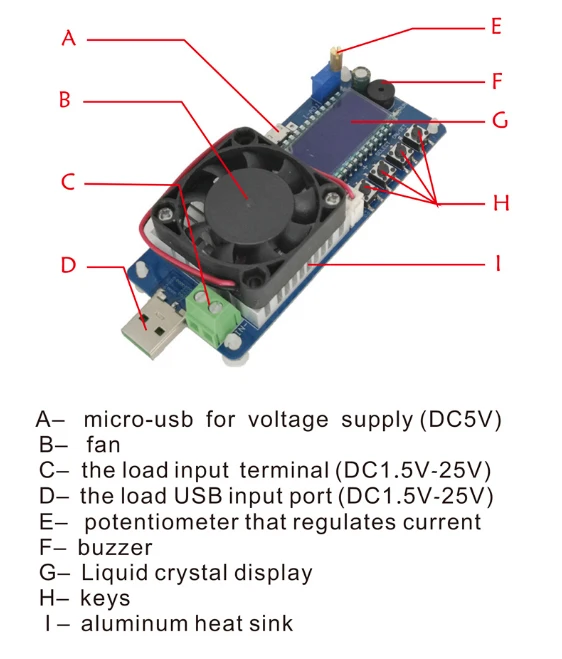

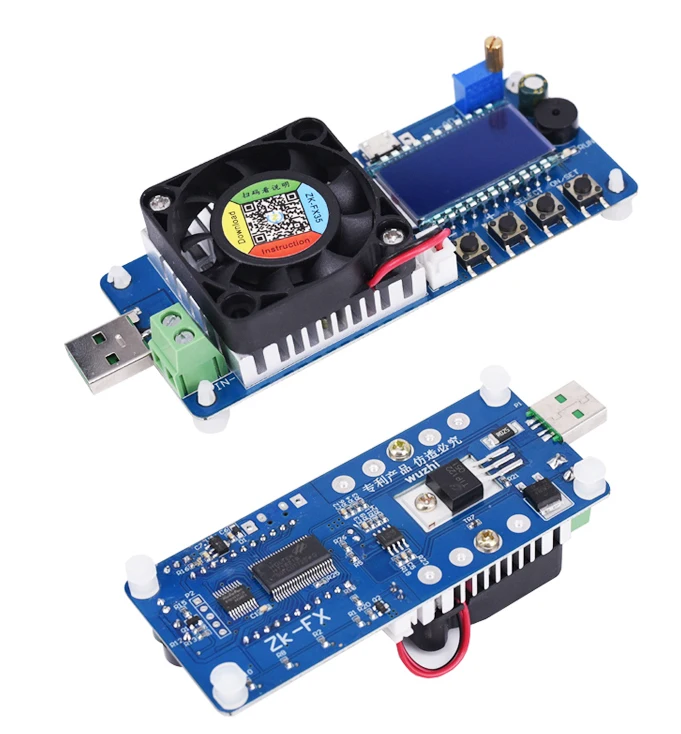

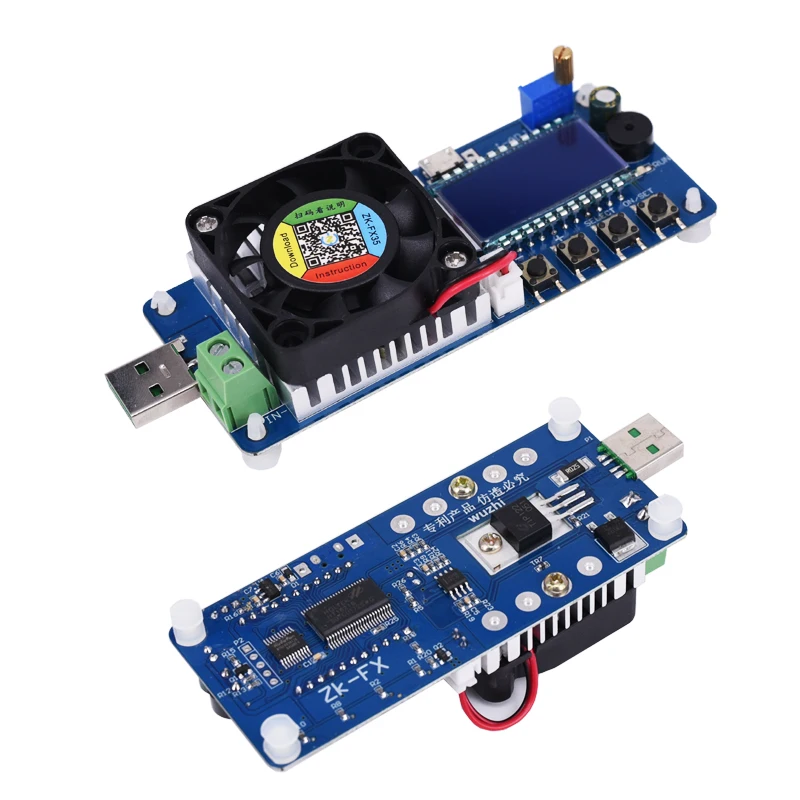

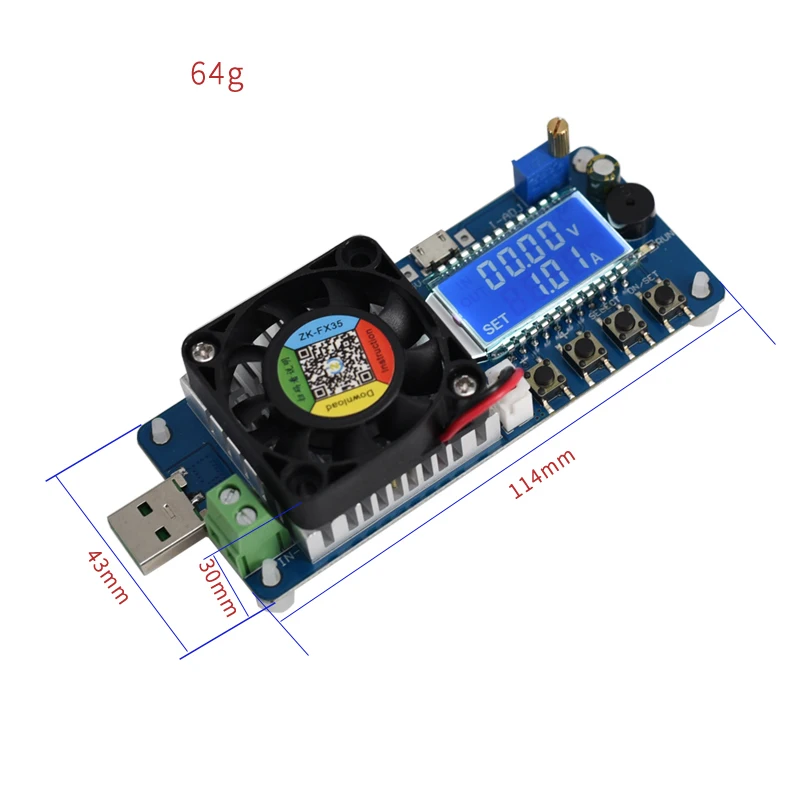

2. Изображение изделия

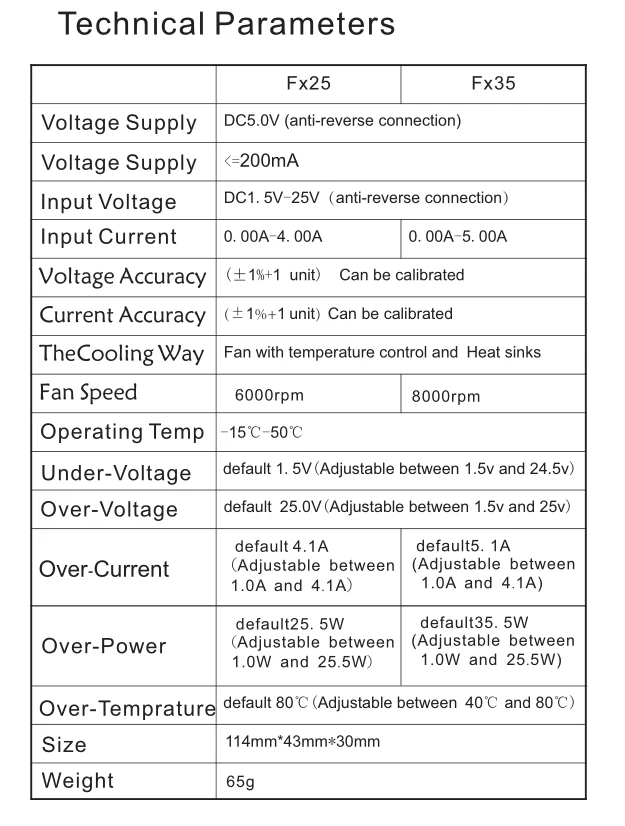

3. Информация о товаре
3,1 подробных функций
1, ЖК-дисплей
В обычном режиме ЖК-дисплей отображает входное напряжение нагрузки и температуру нагрузки вверх; На нижнем потоке отображается ток нагрузки, мощность, емкость и время разряда.
В защищенном режиме ЖК-дисплей отображает код защиты.
В режиме настройки ЖК-дисплей отображает различные коды параметров настройки и пороги параметров.
2, регулирование тока нагрузки
Величину тока разряда можно регулировать потенциометром.
3, звуковая и светильник вая сигнализация
При включении нагрузки всегда горит индикатор запуска и не звонит зуммер. Когда нагрузка выключена, индикатор запуска выключен и зуммер не звонит. После входа в режим защиты зуммер отключит сигнал и индикатор запуска начнет мигать.
4, Интеллектуальный Вентилятор охлаждения
Вентилятор автоматически запускается, когда мощность сброс нагрузки больше 10 Вт или температура нагрузки больше 40 °C.
5, мощность разряда и время разряда Автоматическая статистика, пока включена нагрузка (индикатор запуска всегда включен), чтобы начать статистику, выключить нагрузку (индикатор запуска не горит), остановить статистику, статистика поддерживает хранилище с отключением питания, Очистить статистику только один способ-нажать кнопку «-», когда ЖК-дисплей отображает емкость разряда или время разряда. Очистите статистику перед началом работы. Максимальную емкость разряда (OAH) и максимальное время разряда (OHP) можно установить в режиме включения или выключения, а пороговый размер можно установить. При превышении порога нагрузка автоматически выключается, что позволяет проводить эксперименты без присмотра.

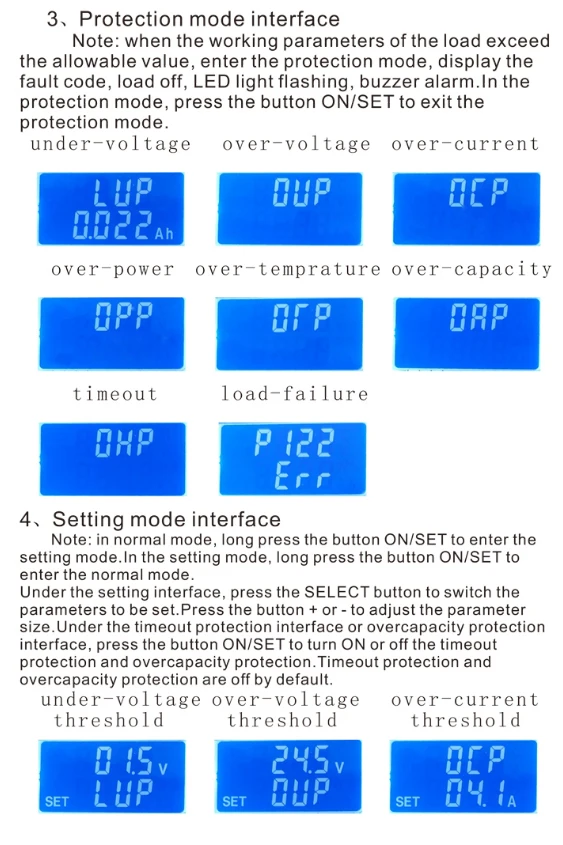

6. Идеальный механизм защиты программного и аппаратного обеспечения, а также порог защиты программного обеспечения можно отрегулировать. После защиты программного обеспечения выход отключается.
Защита оборудования:
И силовой порт модуля, и входной порт нагрузки имеют защиту от обратного хода.
Защита программного обеспечения:
OVP-Защита от перенапряжения (по умолчанию 25,5 V, можно установить самостоятельно, после защиты от перенапряжения мигает индикатор запуска, ЖК-интерфейс отображает OVP);
OCP-защита от перегрузки по току (по умолчанию 4,10а/5,10а, можно установить самостоятельно, после защиты от перегрузки по току мигает индикатор запуска, ЖК-дисплеи OCP);
OPP-защита от перегрузки (по умолчанию 25,5 Вт/35,5 Вт, можно установить самостоятельно, после защиты от перегрузки, индикатор запуска мигает, ЖК-мигает OPP);
Защита от перегрева (защита от перегрева после температуры нагрузки больше 80 °C, индикатор запуска мигает, ЖК-дисплеи ОТП);
LVP-защита от пониженного напряжения (по умолчанию 1,5 в, можно установить самостоятельно, после защиты от пониженного напряжения, мигает индикатор запуска, жидкокристаллический дисплей LVP, при тестировании разряда батареи и других применениях, установить соответствующий LVP, может эффективно предотвратить чрезмерную разрядку батареи, чтобы не повредить батарею)
7. Нагрузка отключена по умолчанию. После включения нажмите кнопку on/SET для запуска или выключения.
8. Все устанавливаемые параметры могут храниться при отключении питания.
3,2 детальная работа
1. Работа потенциометра
Потенциометр используется для регулировки тока сброс нагрузки, вращения по часовой стрелке, значение тока увеличивается, а значение тока вращения против часовой стрелки уменьшается.

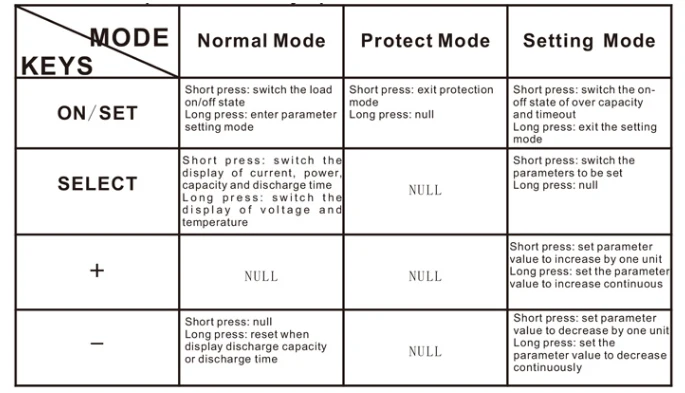

2, подробное управление кнопками

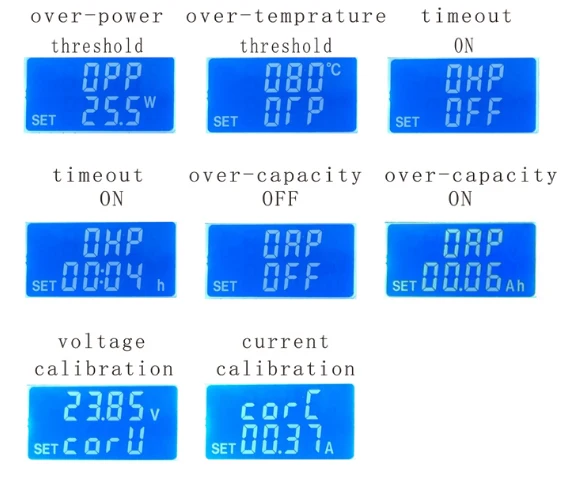

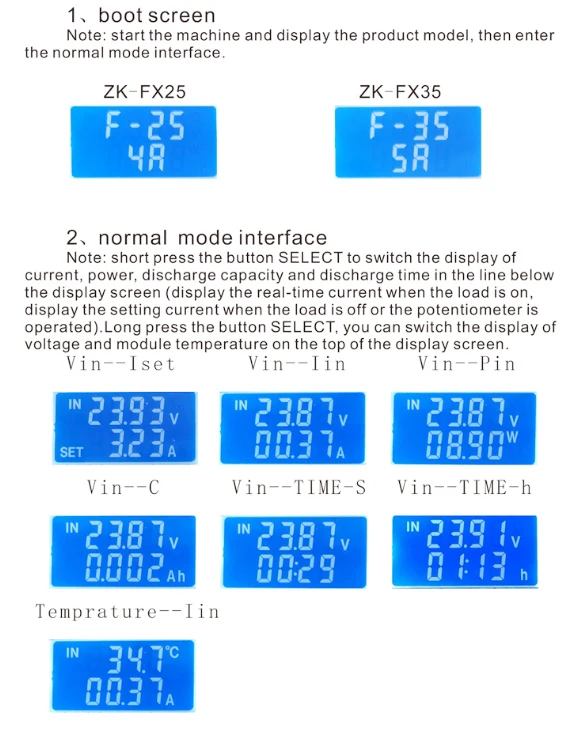

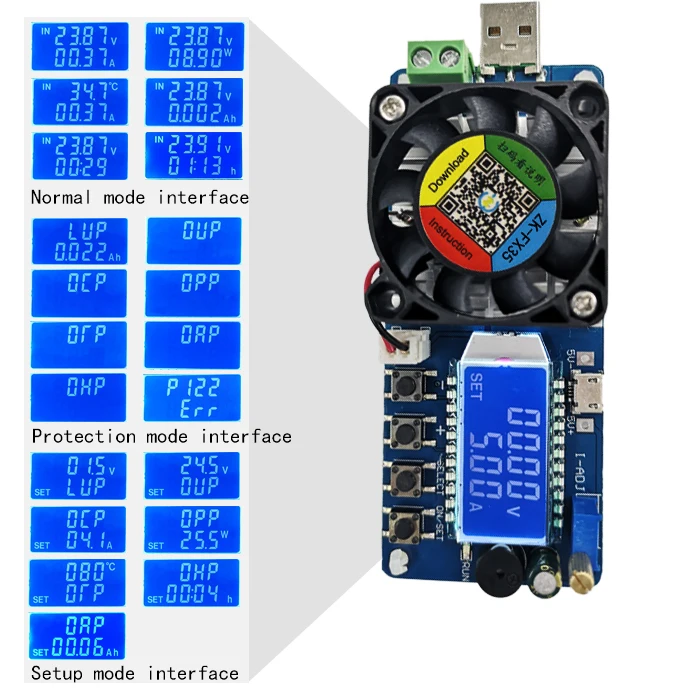

Интерфейс дисплея продукта 3,3
4. Примечание
4,1 пожалуйста, внимательно прочитайте инструкцию перед использованием этого продукта! Если модуль поврежден из-за неправильного использования или если устройство удалено без авторизации, он не будет возвращен.
4,2 напряжение питания должно быть 5 в постоянного тока, источник питания постоянного тока, не используйте Питание переменного тока! Если напряжение превышает напряжение, модуль может сгореть после включения;
4,3 напряжение на входе нагрузки должно быть между DC 1,5 V и 25V. Ток должен быть ниже 4A (ZK-FX25) или 5A (ZK-FX35).
4,4 входной порт нагрузки не должен быть коротким замыканием, в противном случае продукт будет сгореть.
4,5 будьте осторожны, чтобы не промокнуть модуль. Не замыкайте компоненты на плате. Не касайтесь штифтов и накладок компонентов на доске.
4,6 отказ от ответственности: Этот продукт не может использоваться в медицинских, спасательных, легковоспламеняющихся, взрывоопасных и других областях и случаях. Наша фабрика не несет никакой ответственности за последствия.
