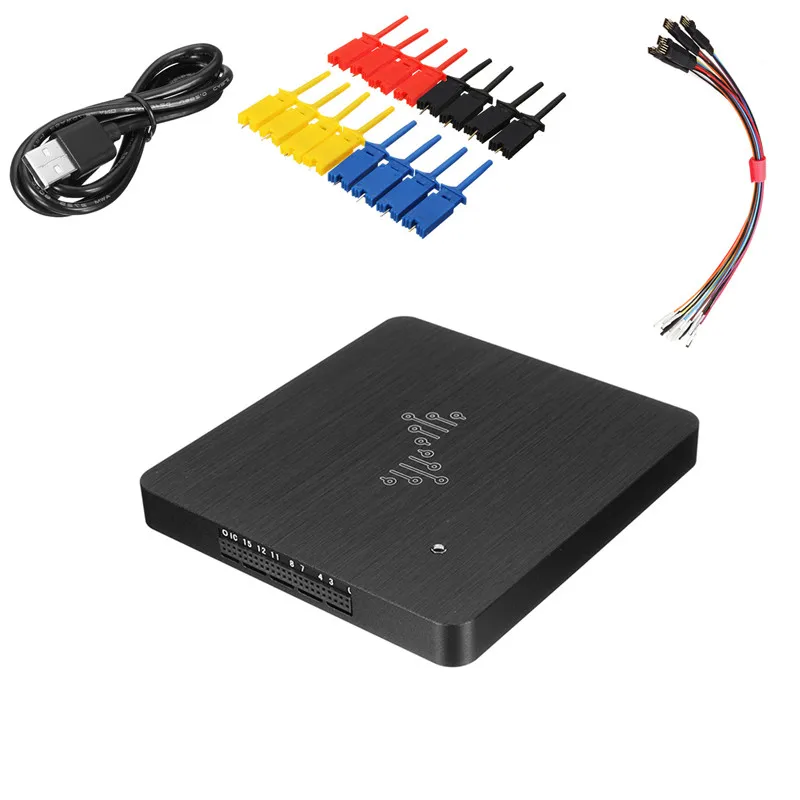

Логический анализатор DSLogic U2basic DSlogic Plus, 16 каналов, 400 м, отладка по USB
Последнее обновление: 06.03.2023
16 цифровых каналов
Частота дискретизации до 400 МГц
Аппаратная память до 256 Мб
Глубина выборки до 16 г (режим потока)
Регулируемый порог (шаг 0,1 в)
Защитные муховые провода
Алюминиевый Чехол Unibody
Гарантия 3 года
ПодключениеИнтерфейс USB Type-C (порт USB 2,0)
Гнездовой разъем dupont 27 мм (хост-устройство)
Гнездовой разъем dupont 54 мм (муфта провода)
Источники питанияНапряжение источника питания: 5 ВDC± 5%
Потребляемая мощность: максимум 2 Вт
Входные выходные портыНаправление
Описание
Защищенный диапазон напряжения
Порт USB 2,0
InOut
Подключение к главному компьютеру
4,75 В ~ 5,25 в
CH0 ~ CH15
Вход
Подключение к тестовым сигналам
-30 В ~ 30 В (с муфтой)
CK
Вход
Ввод часов в режиме выборки состояния
0 В ~ 3,3 В
TI
Вход
Вход внешнего сигнала триггера
0 В ~ 3,3 В
К
Выход
Выход внешнего сигнала триггера
-

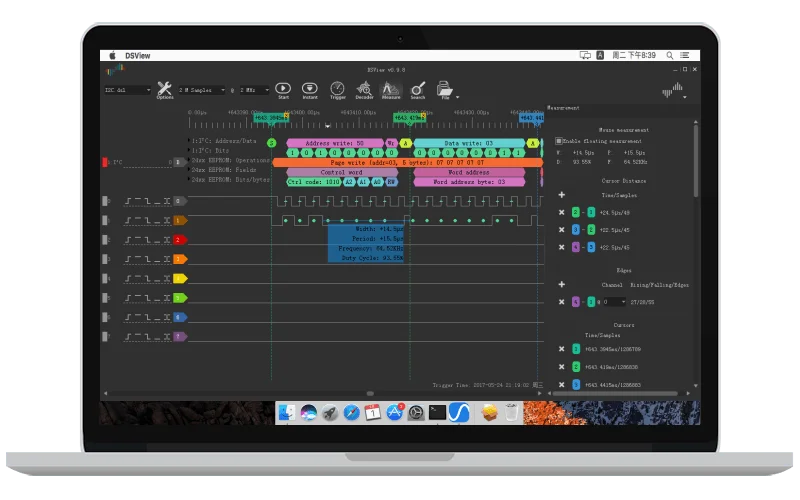

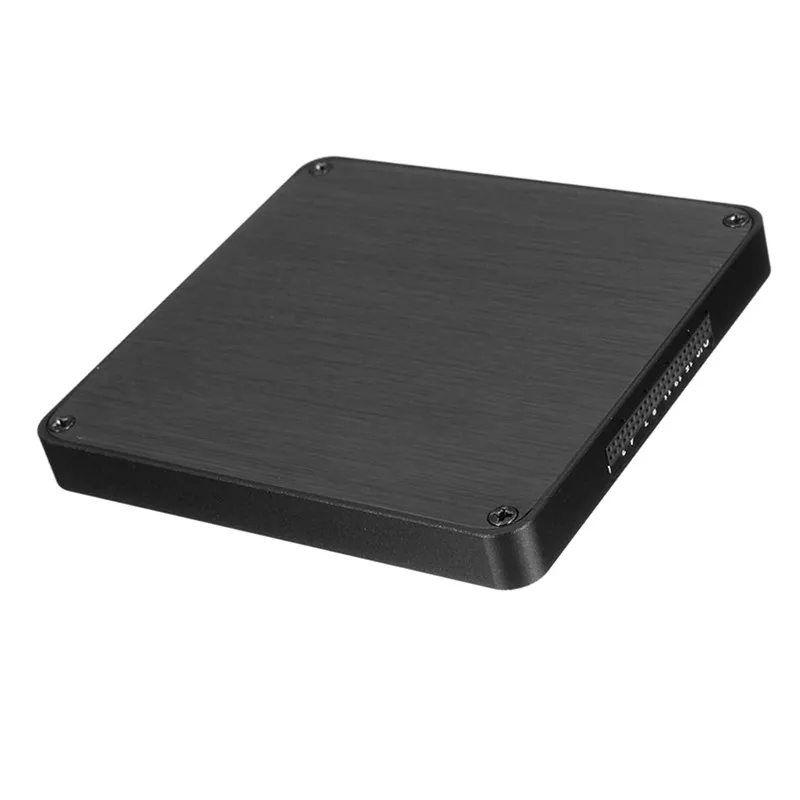

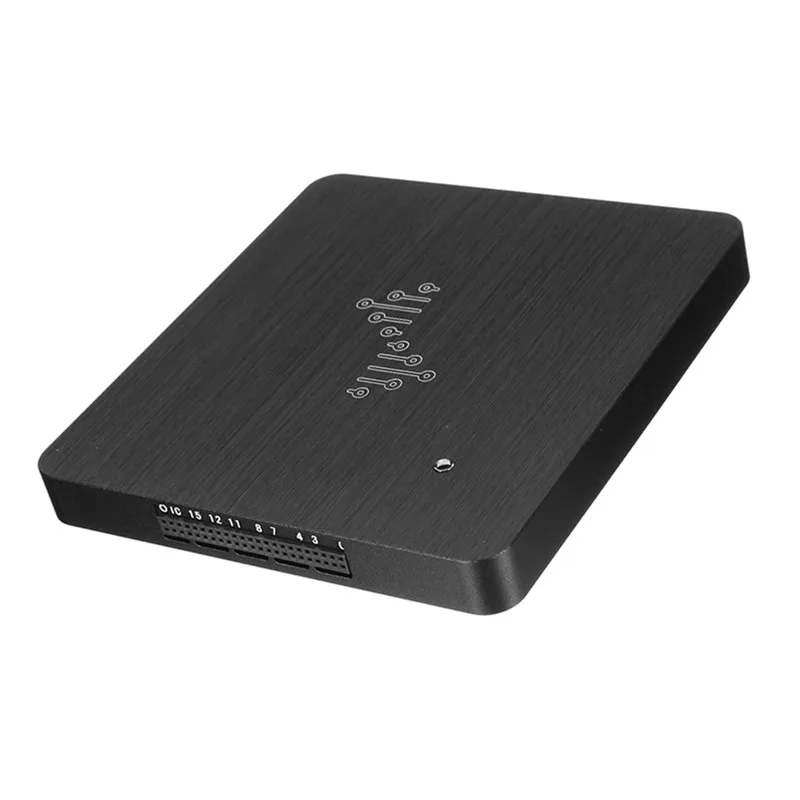

Создан, чтобы сделать вашу работу приятнойDSLogic Plus-это логический анализатор на базе USB, который имеет портативный размер (79x74x9 мм), но мощную производительность (частота дискретизации до 400 МГц). С помощью простого в использовании и кросс-платформенного программного обеспечения DSView вы можете использовать свой любимый компьютер для отладки и анализа ваших цепей, наблюдения за цифровой волной и декодером различных протоколов в любом месте и в любое время.
Технические характеристикиВходное напряжение и порогиРабочий диапазон напряжения:-0,9 В ~ 6 вПороговое напряжение: 0 В ~ 5 В (шаг 0,1 в)Работает с большинством логических уровней напряжения (например: 5 В, 3,3 В, 2,5 в, 1,8 в, 1,5 в, 1,2 в, 1,0 В и т. д.)Защита от ESD
Входное сопротивление250 ком // ~ 10 пФ

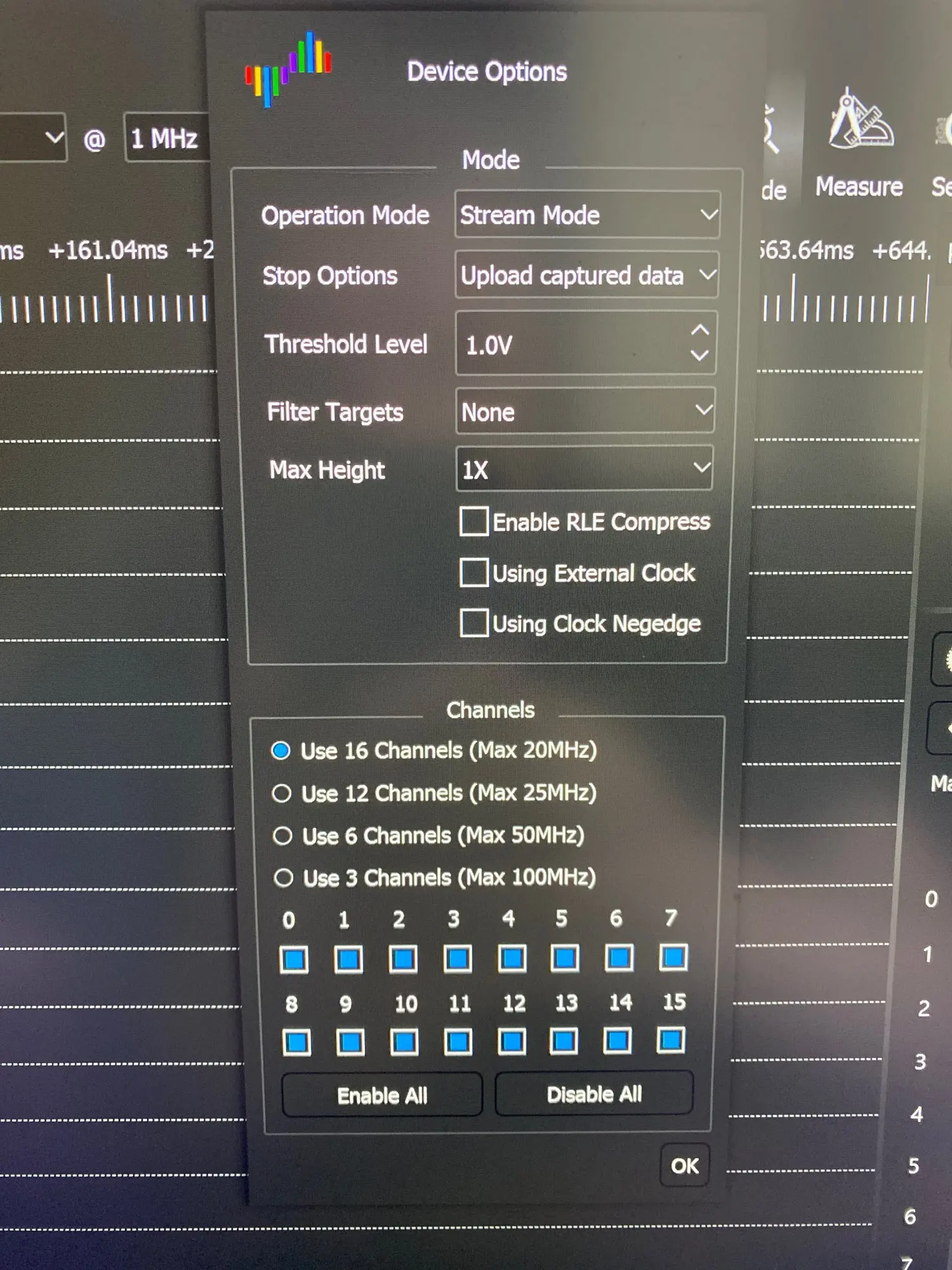

Максимальная скорость выборкиБуферный режим: 400 МГц при использовании 4 каналов, 200 МГц при использовании 8 каналов, 100 МГц при использовании 16 каналовРежим потока: 100 МГц при использовании 3 каналов, 50 МГц при использовании 6 каналов, 25 МГц при использовании 12 каналов, 20 МГц при использовании 16 каналов
Максимальная глубина образцаБуферный режим (без сжатия RLE): 256 мБуферный режим (с сжатием RLE): 16 гРежим потока: 16 г
Ошибка/точностьМинимальный импульс приема: 5 нсТочность выборки: ± интервал выборки (например: ± 10 нс при 100 м Частота выборки, ± 1 мкс при 1 м Частота выборки)
ПомехозащищенностьКаждый канал обеспечивает независимое Экранирование земли.
Системные требованияWindows XP, Vista, Win7, Win8 и Win10
Mac OS X 10,8 или выше
Linux: последние Ubuntu, Fedora, Arch и др.
Хост-порт USB 2,0
Отзывы покупателей
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 05.03.2021
Пришел быстро, в работе не проверял, как проверю дополню отзыв!!!
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 25.12.2020
Очень хорошо упаковано. Работает. Оригинальная программа заработала без проблем. Провода качественные. Крокодилы среднее, не очень хорошо зажимают. В целом доволен, рекомендую.
A***v
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 27.12.2020
пришло быстро, проверил, работает
A***n
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 27.12.2020
Соответствует описанию, без повреждений, работает как заявлено.
O***v
Страна: RU Color: DSlogic U2Basic Доставка: Standard Shipping 28.01.2021
Логический анализатор доставлен очень быстро, хорошо упакован. Проверил работу - исправен. Полностью соответствует описанию. Продавцу спасибо! Рекомендую !
D***n
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 10.01.2021
Шикарнейший девайс. Поддержка кучи протоколов. Софт очень хороший, работает без танцев с бубном. Пока протестил на ШИМ и vs1838b, все нормально отдекодировал.
S***n
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 04.01.2021
Стоит каждого цента своей цены. Через пять минут обнаружился глюк шины I2C. Работает с процессором sigrok/linux. Необходимо для разработчика MCU!
J***O
Страна: CO Color: DSlogic U2Basic Доставка: Standard Shipping 11.09.2020
Команда прибыла полной и в идеальном состоянии, очень хорошо упакована. Я тестировал его, и он работает очень хорошо, он отвечает предлагаемым функциям. Я рекомендую его, это хороший инструмент.
K***n
Страна: RU Color: DSlogic U2Basic Доставка: Standard Shipping 24.11.2020
Шёл до Томска почти месяц. Пришёл в целости и сохранности. Проверил на примере CAN - работает, декодирует.
A***r
Страна: RU Color: DSlogic U2Basic Доставка: Standard Shipping 24.12.2020
Рекомендую ... это необходимый инструмент для разработчиков железа
A***v
Страна: CH Color: DSlogic Plus Доставка: Standard Shipping 25.12.2020
Устройство работает так, как ожидалось. Протестировано DSVeiw SW. USB FS 12 Мбит/с diff сигнал был использован для тестирования-USB пакеты были декодированы. 400 м для внутренней полировки возможно для около 300 мс регистрации. Режим потоковой передачи 100 м также был возможен для сигнала 12 Мбит/с diff.
A***i
Страна: UA Color: DSlogic Plus Доставка: Standard Shipping 25.12.2020
Спасибо большое. Все дошло в целости и сохранности, хорошо упаковано. А также проверил анализатор, работает все отлично))).
A***n
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 02.10.2020

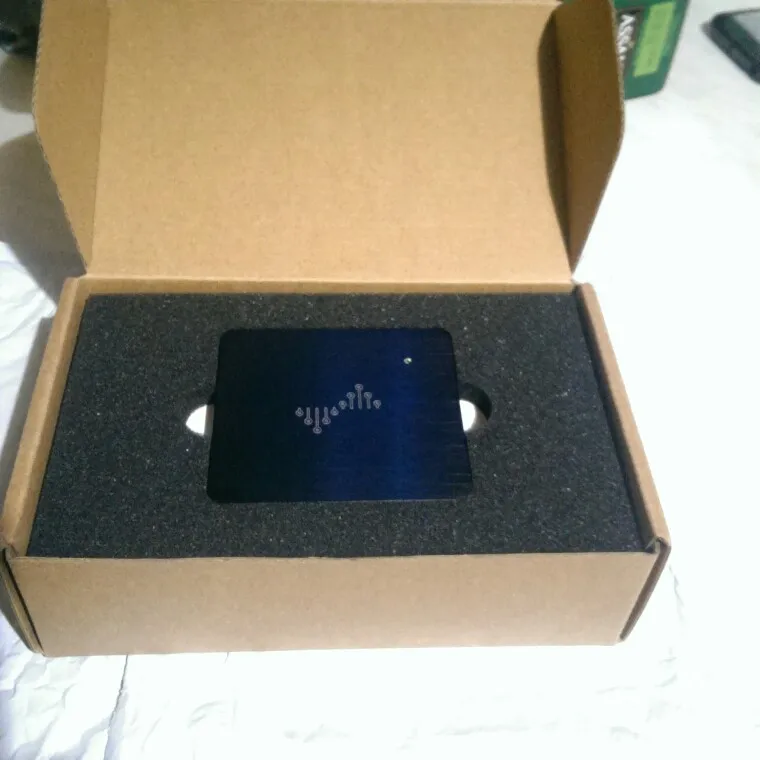

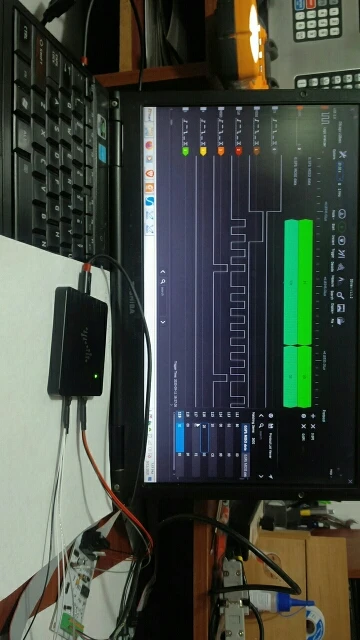

Все пришло в коробке. Все целое. Скачал DSView. Проверил все работает.
R***r
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 09.12.2020

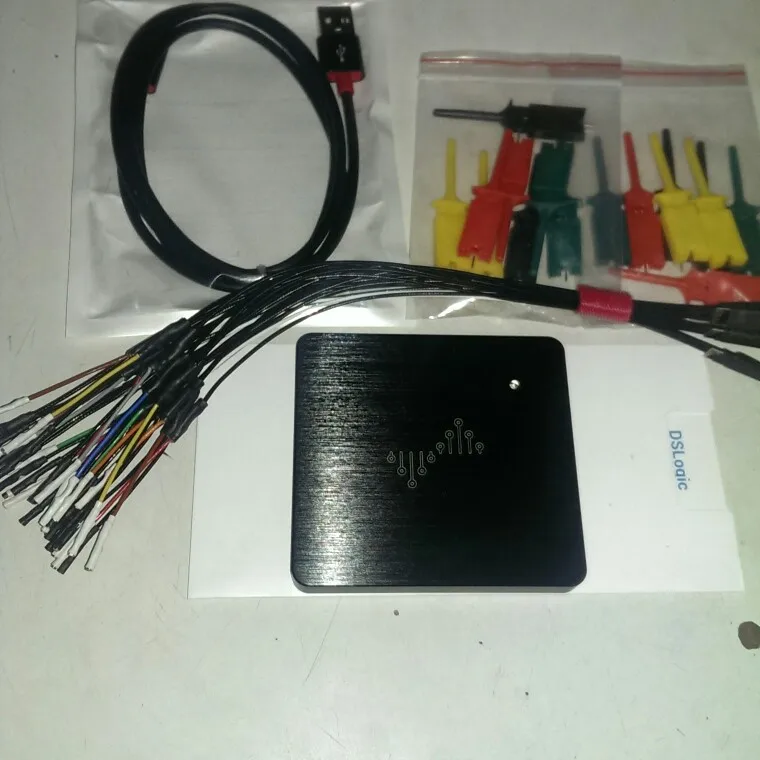

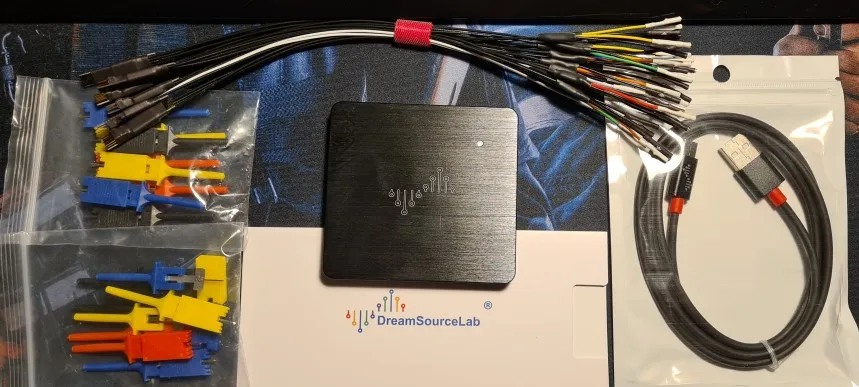

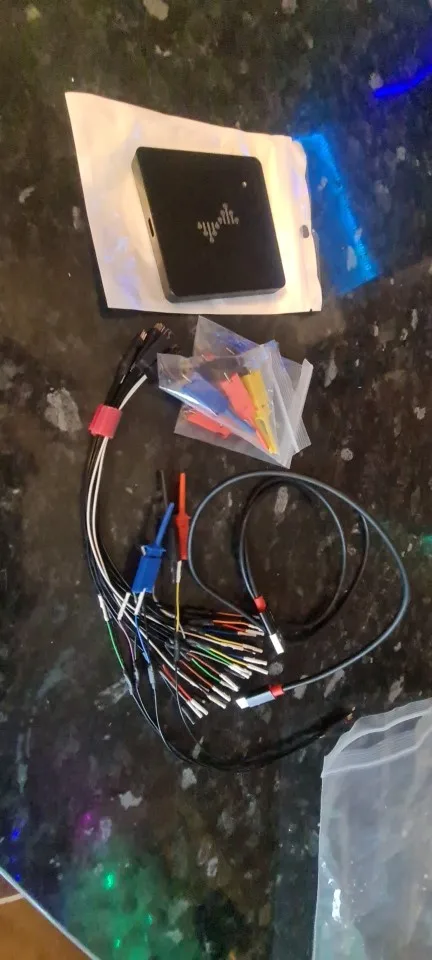

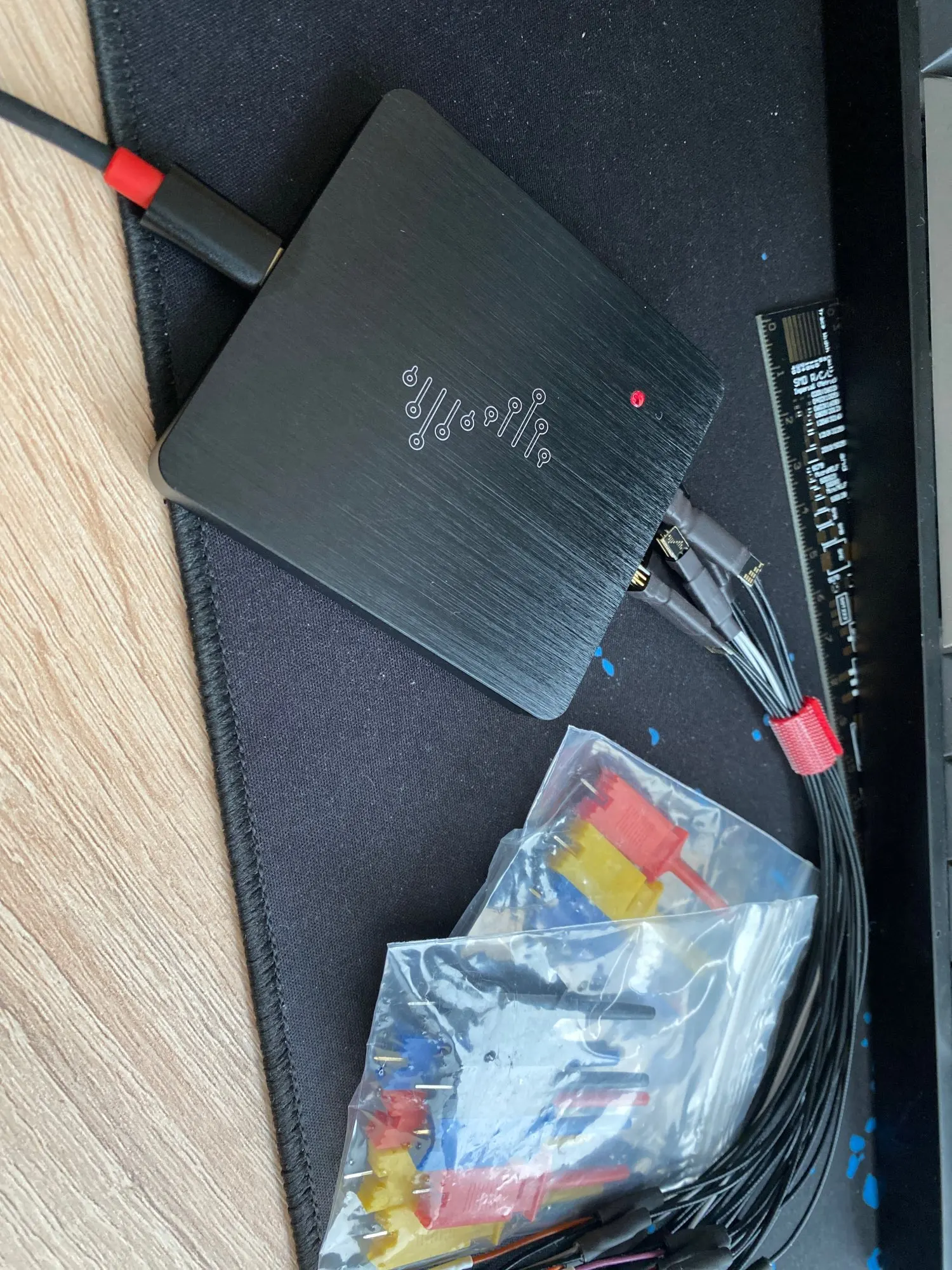

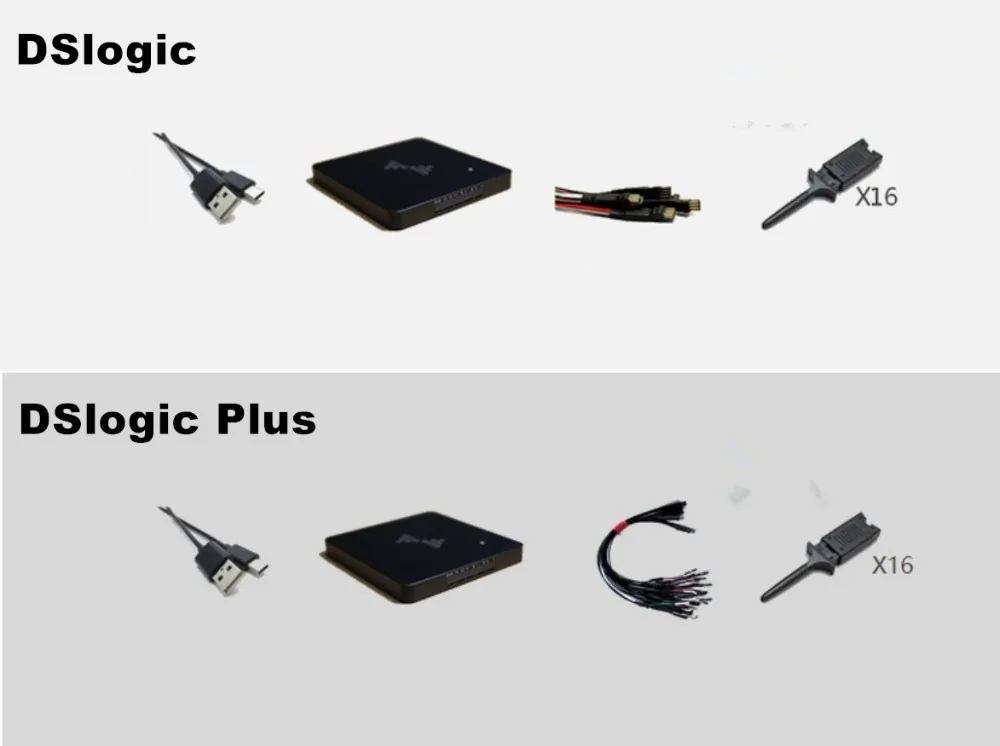

Логический анализатор соответствует заявленным характеристикам. В комплекте сам анализатор в алюминиевом корпусе, полный набор экранированных зонд-проводников, комплект пластиковых коннекторов-зацепов и качественный USB-C кабель 1м. Пришел как пакет, без коробки, но замотан очень хорошо. Бегло проверил пока что входы 0,1,2 всё работает. Был выслан с трек-номером. На пакете отмаркировано ePacket. Шел чуть менее месяца. Продавец разговорчивый, адекватный. Рекомендую!
A***v
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 06.01.2021
Отличный товар.
E***i
Страна: LT Color: DSlogic U2Basic Доставка: Standard Shipping 31.01.2021
Очень быстрая доставка (2 недели в Европу)
V***v
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 19.10.2020
Все отлично!
M***v
Страна: RU Color: DSlogic U2Basic Доставка: Standard Shipping 26.12.2020
Спасибо!
J***o
Страна: FR Color: DSlogic U2Basic Доставка: Standard Shipping 20.12.2020
Все идеально! Обратите внимание, что продукт является базовым U2 (я ожидала, что он базовый...)
J***g
Страна: KR Color: DSlogic Plus Доставка: Standard Shipping 02.12.2020
Быстрая доставка, работает хорошо, если все еще ваши продукты красный свет, вы можете изменить другие порты USB.
M***s
Страна: CA Color: DSlogic Plus Доставка: Standard Shipping 16.11.2020
Это отличное соотношение цены и качества, Упаковка и доставка были отличными!
A***k
Страна: PL Color: DSlogic Plus Доставка: Standard Shipping 28.10.2020
Упакуйте все вещи, которые должны быть. Для корпуса станка не совсем указано, что эта модель. Надеюсь, вы получили правильную модель. На самом деле анализатор размера пачка сигарет. Изображения выглядят больше :). Действие еще не растягивается.
Покупатель
Страна: CA Color: DSlogic Plus Доставка: Standard Shipping 27.01.2021
Хорошая упаковка, надежное устройство с открытым исходным кодом
D***e
Страна: CA Color: DSlogic Plus Доставка: Standard Shipping 22.12.2020
Продукт работает как и ожидалось. Быстрая доставка
P***k
Страна: UA Color: DSlogic Plus Доставка: Standard Shipping 17.10.2020
Все працює. в комплекті сам пристрій (фірмовий софт розпізнає його як Plus версію), щупи, usb-c на usb і дроти для підключення. Тестовий запис даних зробив на шині I2C. дані записались і декодувались.
Покупатель
Страна: PL Color: DSlogic Plus Доставка: Standard Shipping 01.12.2020
Доставка совместима с описанием, быстро и эффективно. Рекомендуется
I***v
Страна: UA Color: DSlogic U2Basic Доставка: Standard Shipping 10.12.2020
Всё отлично, только никаких надписей о модели нет.
V***n
Страна: RU Color: DSlogic Plus Доставка: Standard Shipping 18.12.2020
Это обычный ds logic plus 100M. Софтом распознается.
A***v
Страна: IE Color: DSlogic U2Basic Доставка: Standard Shipping 23.01.2021
Хорошо работает. Спасибо!
M***h
Страна: HU Color: DSlogic U2Basic Доставка: Standard Shipping 16.09.2020
Все в порядке.
C***r
Страна: KR Color: DSlogic U2Basic Доставка: Standard Shipping 18.11.2020
Доставка быстрая и хорошая.
K***v
Страна: UA Color: DSlogic Plus Доставка: Standard Shipping 25.11.2020
Устройство было хорошо упаковано и доставлено без каких-либо повреждений. Заказали вариант Plus. В результате полученная модель Plus на самом деле является основной версией, но с 256-Mbits SDRAM IC спаяна на плате и обновлена FPGA с прошивкой для DSLogic Plus. В коробке нет чехла для устройства. Таким образом, используя тестовое приложение для STM32F103 MCU, с помощью MCO pin для генерации часов системы (72 МГц) Я осуществил тест измерения с этим анализатором. В результате тестирования в буферном режиме с частотой образца 400 МГц средняя обнаруженная частота была 66,7 МГц и 80 МГц. В то же время осциллограф измерял реальный 72 МГц, показывая волну на своем экране.
Покупатель
Страна: BR Color: DSlogic Plus Доставка: Standard Shipping 02.01.2021
Не хватает максимальной частоты в описании.
Покупатель
Страна: BR Color: DSlogic U2Basic Доставка: Standard Shipping 22.10.2020
Все в порядке.
R***v
Страна: RU Color: DSlogic U2Basic Доставка: Standard Shipping 13.01.2021
Анализатор проверил - работает на отлично
A***R
Страна: RU Color: DSlogic U2Basic Доставка: Standard Shipping 04.02.2021
не работает. деньги вернули
*.
Страна: RU Color: DSlogic U2Basic Доставка: Standard Shipping 05.02.2021
Все работает! Но Есть проблемы при подключении через USB 3.0.
K***l
Страна: RU Color: DSlogic U2Basic Доставка: Standard Shipping 25.01.2021
Спасибо!
K***r
Страна: KZ Color: DSlogic Plus Доставка: Standard Shipping 05.03.2021
Спасибо вам
R***g
Страна: NL Color: DSlogic Plus Доставка: Standard Shipping 27.02.2021
Хорошо упакован, еще не протестирован
D***s
Страна: IE Color: DSlogic Plus Доставка: Standard Shipping 20.01.2021
Не тестировали с реальными сигналами-просто сделали внутренний тест. Выглядит хорошо.
Покупатель
Страна: RO Color: DSlogic Plus Доставка: Standard Shipping 18.01.2021

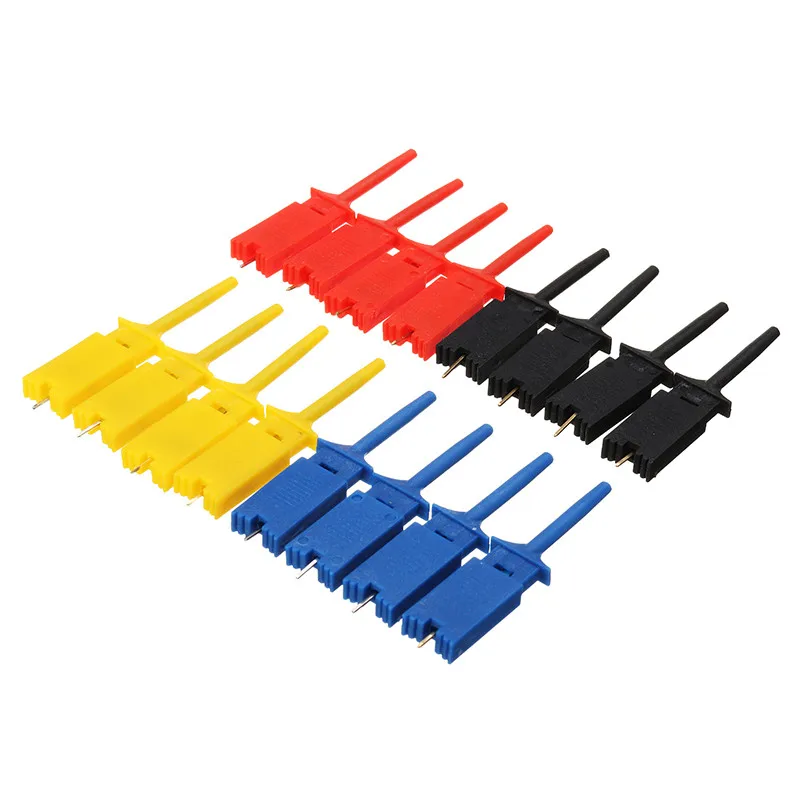

Отлично работает с sigrok. Хорошие провода зонда с низкой индуктивностью. Тестовые крючки низкого качества с большим наконечником, как показано на фотографиях, так и ожидалось.
