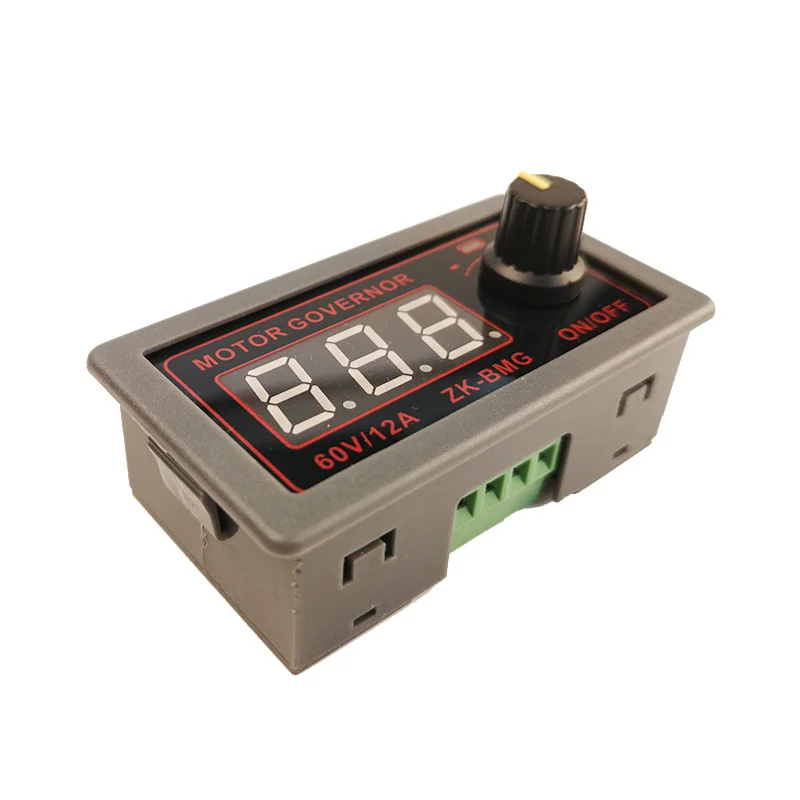

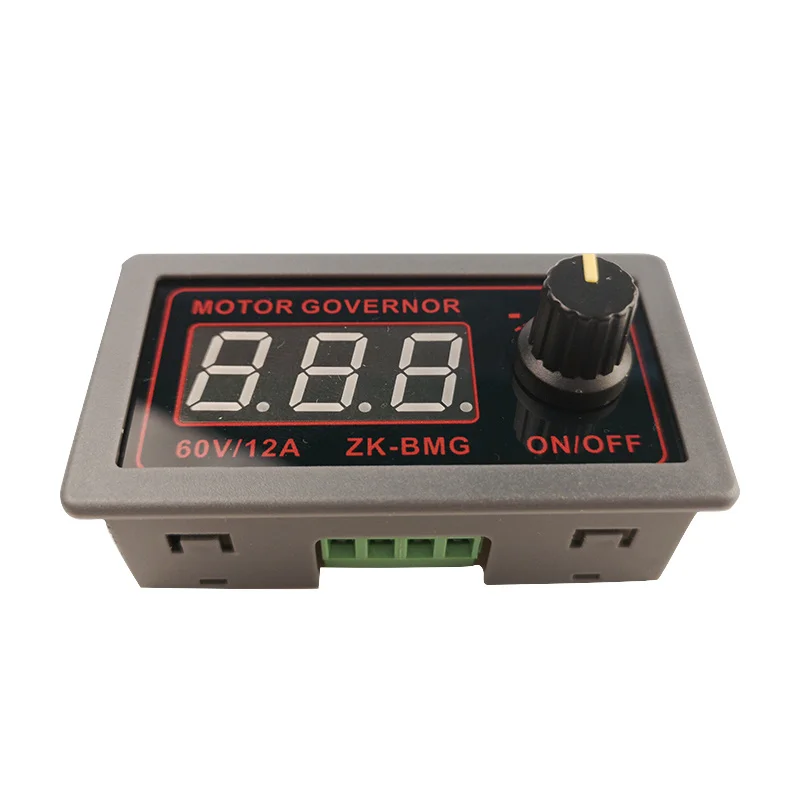

ШИМ регулятор двигателя пост. Тока 9-60 в/12А/500 Вт контроллер вентилятора двигателя
С корпусом, с переключателем, регулируемой частотой, регулируемым рабочим циклом верхнего и нижнего предела, MG
Почему регулятор двигателя должен устанавливать частоту?
Частота двигателя слишком низкая, Пульсация мощности, вибрация двигателя; Частота слишком высокая, потеря переключателя большая, электромагнитный шум очевиден. Если частота выбрана неправильно, эффективная Выходная мощность двигателя будет значительно снижена. Заводская частота по умолчанию этого продукта составляет 20 кГц, Который может удовлетворить большинство требований к двигателю. Проконсультируйтесь с производителем двигателей для выбора определенной частоты.

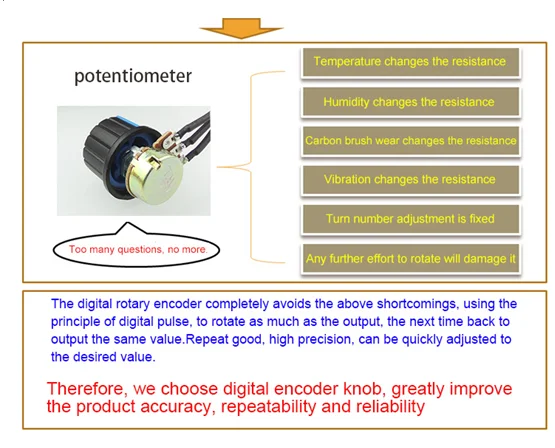

Почему управляющий двигателем использует ручку цифрового кодировщика вместо обычного потенциометра?
1. Основные характеристики продукта:
Оснащен кнопкой start-stop и может быть внешним переключателем управления, чтобы удовлетворить различные требования к контролю клиентов(Примечание: внешний переключатель должен использовать кнопку самосброса или клавишу, нажмите, чтобы открыть, а затем нажмите, чтобы закрыть; он не может реализовать функцию открытия выхода, когда он закрыт все время, и вывод закрытия, когда он не закрыт.)
1,2 функция мягкого пуска двигателя. При запуске двигателя ток медленно увеличивается, и нет тока удара, который может эффективно защитить двигатель и продлить срок его службы
1,3 Рабочий цикл, верхний и нижний предел рабочего цикла и рабочая частота могут быть установлены для облегчения работы клиентов и использования их двигателей в соответствии с их рабочими характеристиками.
1,4 ручка цифрового кодировщика регулирует скорость двигателя, которая является более точной и последовательной, чем обычный потенциометр.
1,5 со стандартным 5135 корпусом инструмента, удобным для установки клиентом.
2. Технические параметры:
2,1 Рабочее напряжение: DC9V ~ 60V, защита от обратного подключения
2,2 Номинальный ток: 12A максимальный ток 20A
2,3 Максимальная мощность: 500 Вт
2,2 Рабочая частота: 1 кГц ~ 99 кГц регулируемая, 1 кГц шаг, частота по умолчанию 20 кГц, точность около 1%
2,3 Рабочий цикл: 0-100%, 1% шаг
2,4 размер изделия: 79 мм * 43 мм * 26 мм
Установите размер отверстия: 76,5 мм * 39,3 мм
2,5 Вес изделия: 43 г(Голый тяжелый) 65,5 г (с упаковкой)
2,6 упаковка: картонная упаковка
Все параметры могут быть установлены для хранения питания
3. Инструкции по эксплуатации:

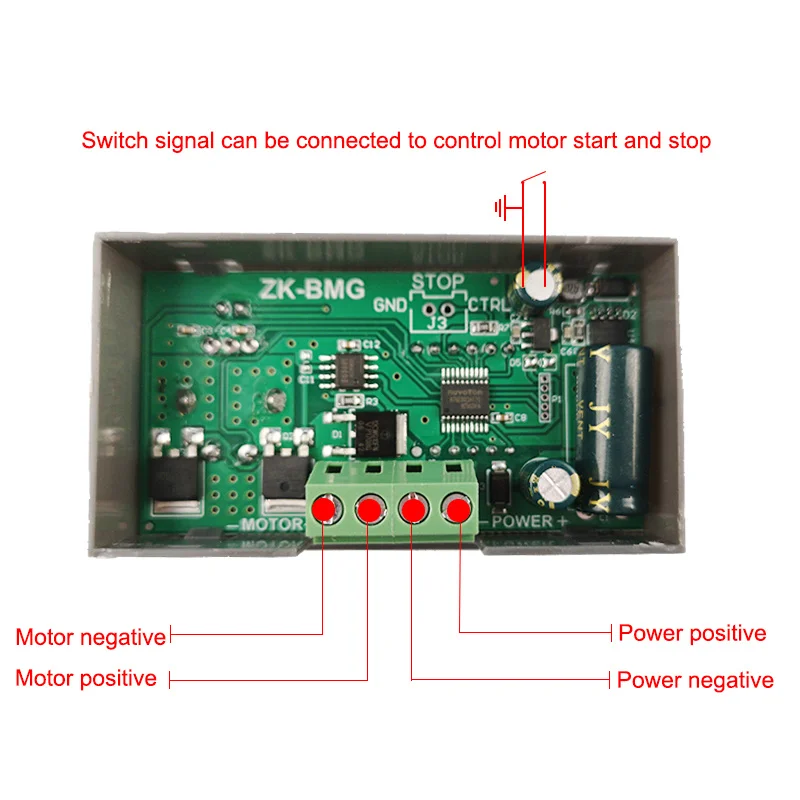

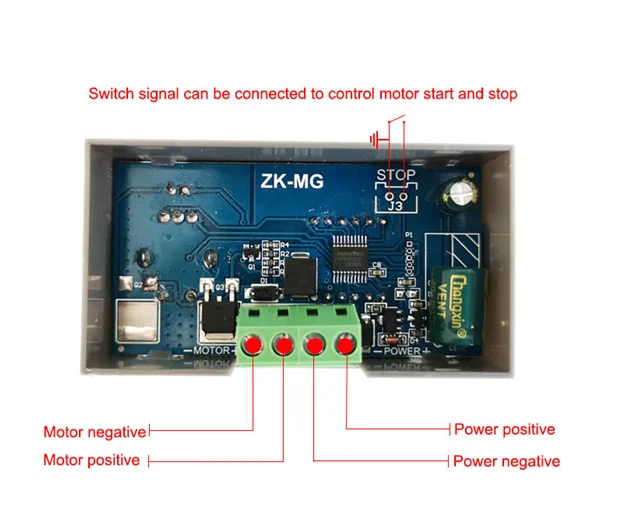

3,1 инструкции по подключению

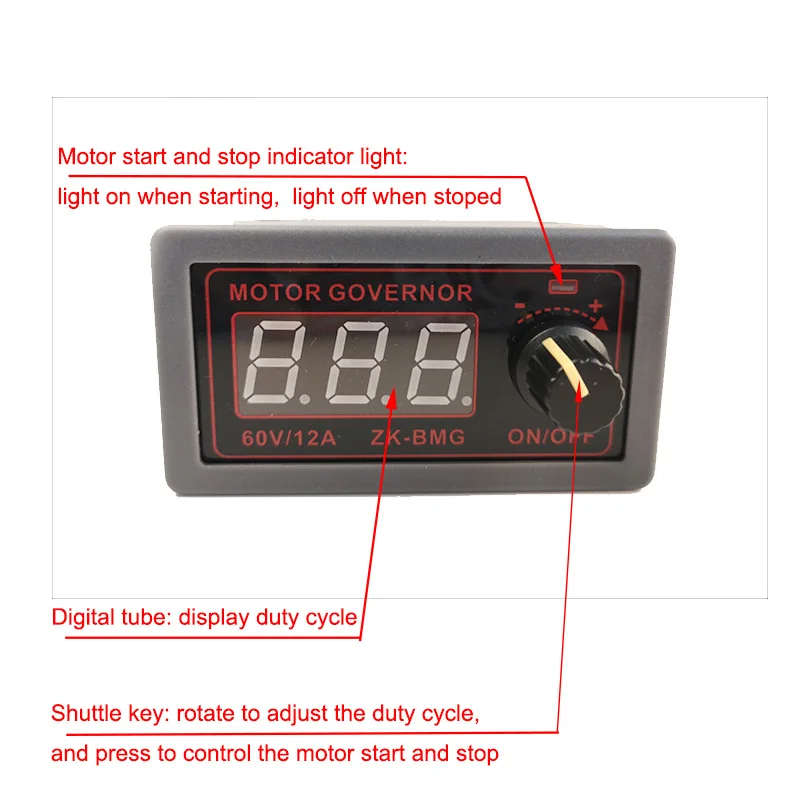

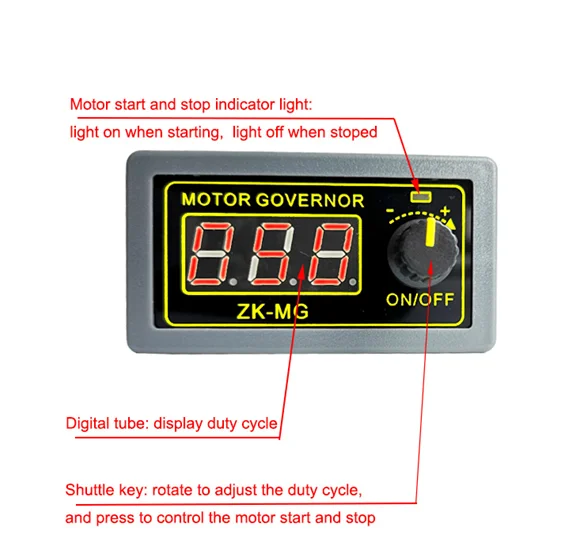

3,2 управление цифровой ручкой кодировщика В интерфейсе по умолчанию: (рабочий цикл отображается по умолчанию) Короткий пресс-переключатель запуска и остановки двигателя Длительное нажатие 10s-для входа в интерфейс настройки Вращение против часовой стрелки-коэффициент нагрузки уменьшается Вращение по часовой стрелке-увеличенный рабочий цикл Под настройкой экрана: Короткое нажатие-Выберите параметры настройки и переключитесь между ВКЛ-ВЫКЛ, нижний предел рабочего цикла, верхний предел рабочего цикла и рабочий Частоту. ВКЛ-ВЫКЛ должен установить модуль, чтобы он был нормально открыт или закрыт по умолчанию. Поверните кодировщик, чтобы переключиться в режим on-off по умолчанию. Форма отображения нижнего предела рабочего цикла-«L» + две цифры, форма отображения верхнего предела рабочего цикла-«H» + две цифры или «100», И форма отображения рабочей частоты-«F» + две цифры. Длительное нажатие 2s-выход из интерфейса настройки Вращение против часовой стрелки-соответствующие настройки уменьшены Вращение по часовой стрелке-параметры настройки увеличиваются соответственно 3,3 кнопка остановки на задней панели Внешний клавиши переключения или 3,3 v уровне. Не носить во время сложных электромагнитных сред, потому что нет защиты внутри контура. (следует иметь в виду, что внешний выключатель должен использовать self-кнопка сброса или ключ, Нажмите, чтобы открыть, а затем нажмите, чтобы закрыть; Он не может реализовать функцию выхода, когда переключатель Всегда закрыт и выключается, когда переключатель не закрыт.
