USB8727T4 USB MACH3 4-осевой контроллер с ЧПУ и приводом все в одном для фрезерного станка с ЧПУ сделай сам

Особенности: Novusun CNC работает в индустрии числового управления в течение 7 лет, специализируясь на исследованиях, разработках и производстве различных систем управления ЧПУ с высоким качеством и высокой надежностью. Мы производим бесщеточный двигатель постоянного тока, Драйвер шагового двигателя, а также контроллеры движения с ЧПУ от 1 до 6 осей.

USB8727T4-4 оси motion контроллер мы проводим 1 год на всех этапах.

USB8727T4 поддерживает программное обеспечение Mach3, через usb-порт для связи с компьютером.

Это руководство представляет график работы, подключения и использования нашего профессионального контроллера движения для гравировального станка. С помощью множества чертежей пользователи могут быстро узнать, как использовать этот контроллер движения.

Параметры:

Поддержка USB;

5 портов фотоэлектрический изолированный входной интерфейс;

1 порт фотоэлектрический изолированный выходной интерфейс;

1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);

2 релейный выход.

Может поддерживать шаговые системы с 4 осями, импульсный выход 200 кГц для каждой оси;

Чип управления движением руки;

Основным устройством является 12V-32VDC источник питания, ток должен быть выше 10А

Внешний вид и размер:

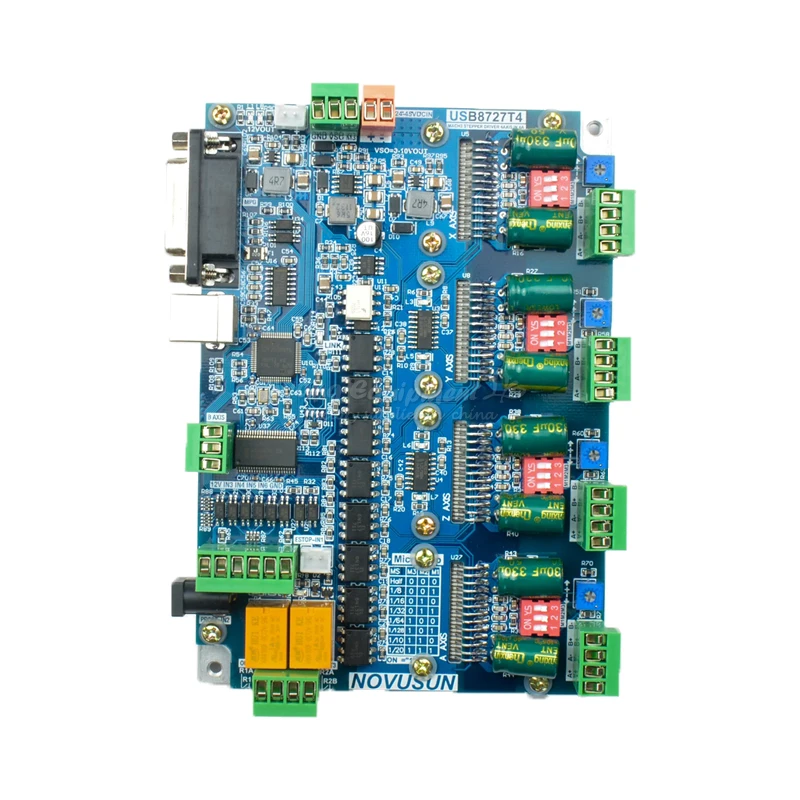

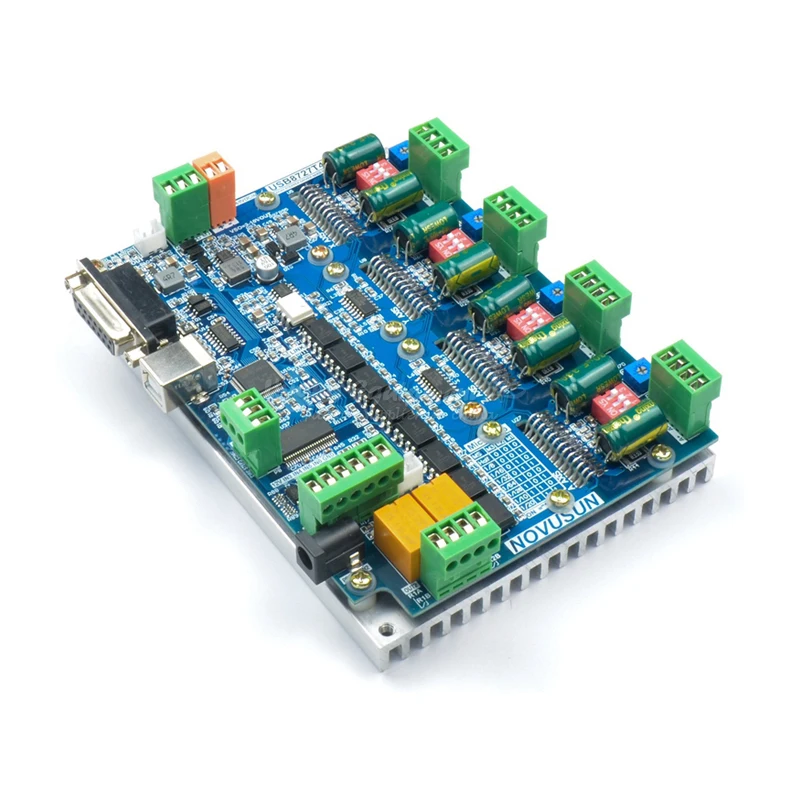

Контроллер движения USB8727T4 имеет герметичную открытую структуру, в нижней части есть 2 отверстия для установки. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в шкаф. Внешний вид контроллера, как показано на рис. 1-1 и рис. 1-2:

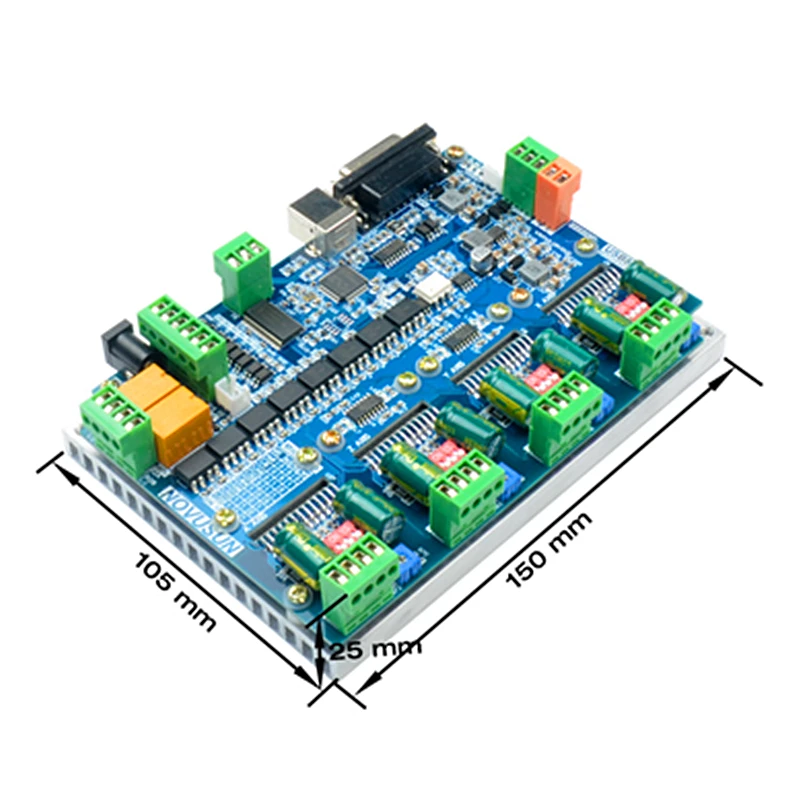

Общий размер изделия-150 мм * 105 мм * 25 мм; Нижний Размер установки-142,6 мм * 96 мм.

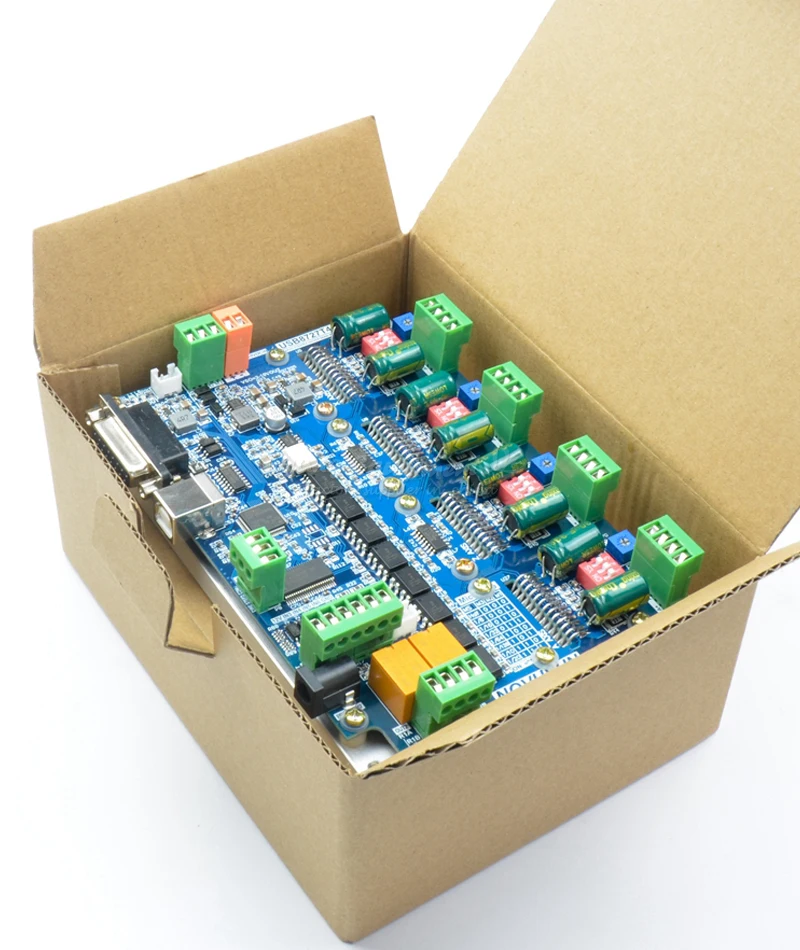

Упаковочный лист:

Карточка драйвера шагового двигателя с 4 осями-1 шт.

USB кабель (1 шт.);
