Новейший 6 цветов FiatECUScan OBD2 разъем Диагностический адаптер кабель Multiecuscan для F-iat ABS Подушка безопасности obd2 сканер диагностический

Спецификация:

Зеленый адаптер (MultiECUScan / FiatEcuScan адаптер 1) = двигатель, АБС, усилитель руля

Красный адаптер (MultiECUScan / FiatEcuScan Adapter 2) = подушка безопасности

Желтый адаптер (MultiECUScan / FiatEcuScan адаптер 3) = CAN

Фиолетовый адаптер (MultiECUScan / FiatEcuScan адаптер 4) = электрическая бленда

Синий адаптер (MultiECUScan / FiatEcuScan адаптер 5)= модуль управления

Серый адаптер (MultiECUScan / FiatEcuScan Adapter 6)= базовый модуль управления

Зеленый адаптер свинца = Женский штырь 7 к штырькам 1,7,9,12.

Красный провод адаптера = гнездовой штырь 7 на штырь 3

Желтый адаптер свинца = Женский штырь 6-штырь 1/гнездовой штырь 14-штырь 9/гнездовой штырь 7-штырь 12

Фиолетовый адаптер свинца = Женский штырь 7 на штырь 7,8,11,13

Описание:

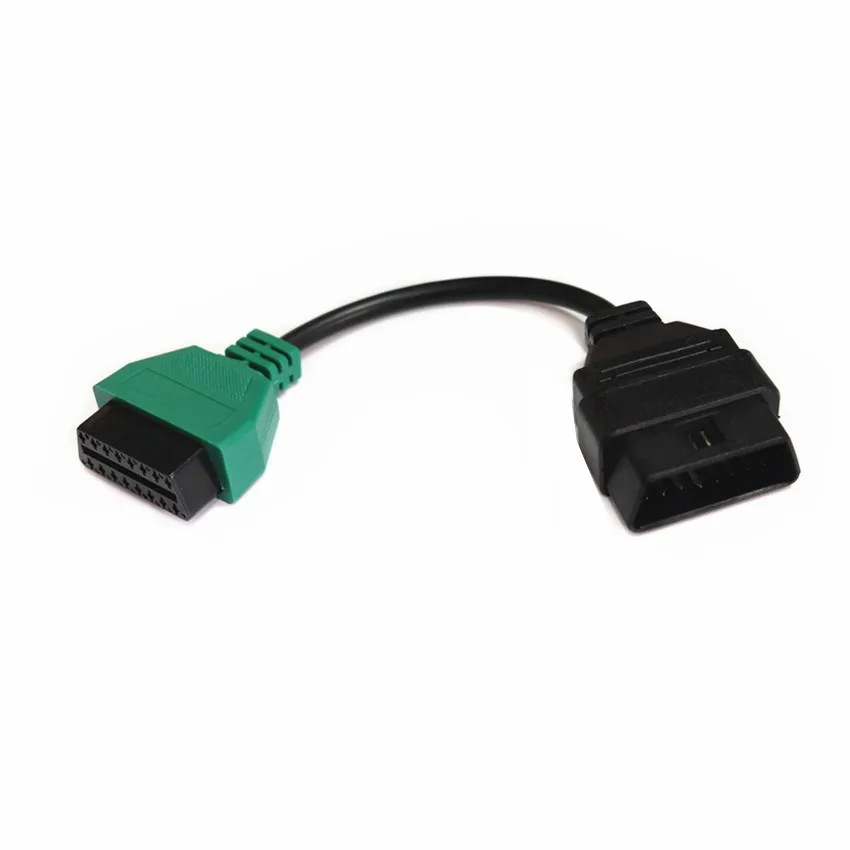

1. Зеленый ABS / Power Sreeing адаптер ("адаптер 1" на сайте MultiECUScan)

-Предназначен для обеспечения доступа к системе ABS и усиленному рулю на поддерживаемых автомобилях. Этот адаптер имеет зеленый разъем на одном конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к контактам 1,7,9 и 12 на автомобиле.

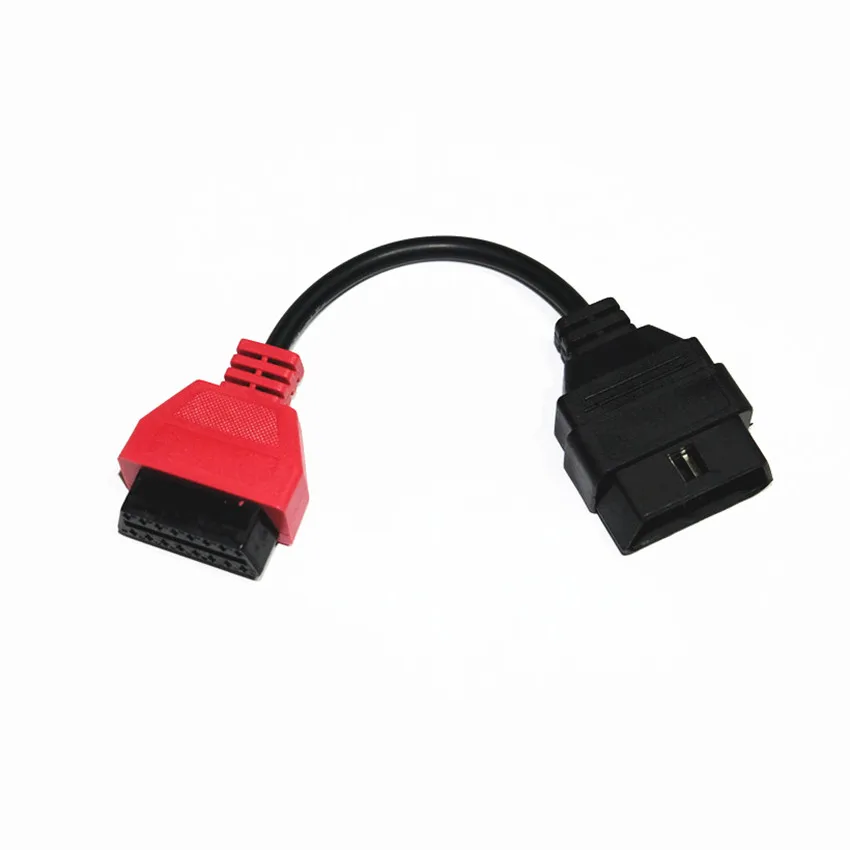

2. Красный адаптер подушки безопасности ("адаптер 2" на сайте MultiECUScan)

-Предназначен для доступа к системе подушки безопасности на поддерживаемых транспортных средств.

Этот адаптер имеет красный разъем на одном конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к pin 3 только pn автомобиля.

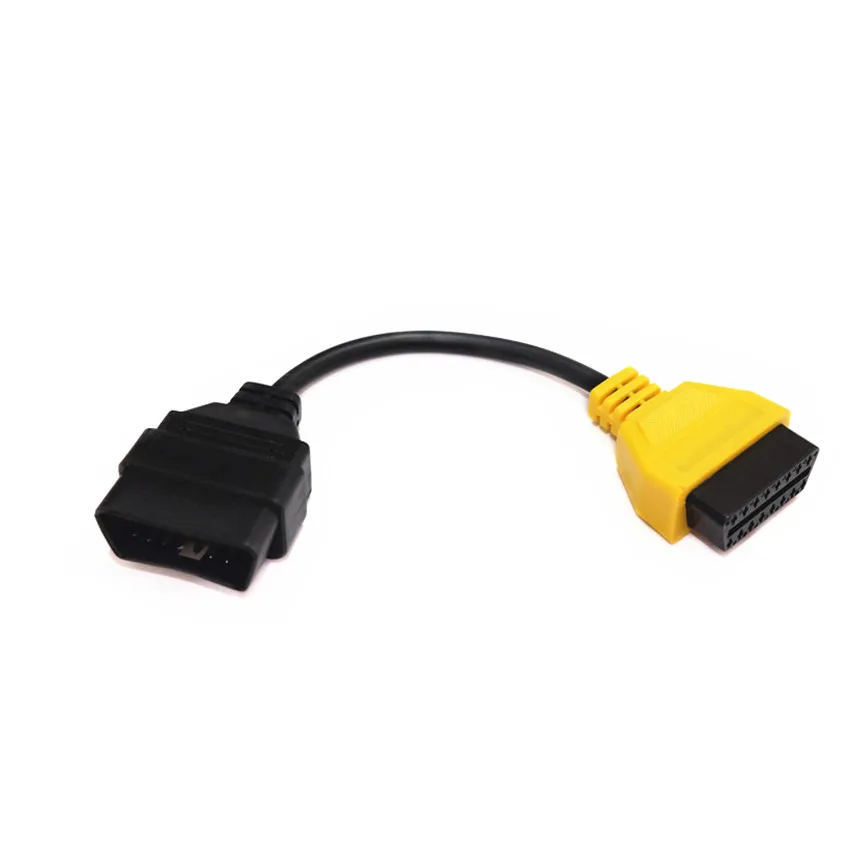

3. Желтый адаптер ("адаптер 3" на сайте MultiECUScan)

-Предназначен для обеспечения доступа к низкоскоростной системе CAN на поддерживаемых автомобилях.

Этот адаптер имеет желтый разъем на одном конце для легкой идентификации.

С помощью этого адаптера контакты 6 и 14 на диагностическом инструменте подключаются к контактам 1 и 9

Соответственно на автомобиле, Pin 7 на диагностическом инструменте подключен к pin 12 на автомобиле.

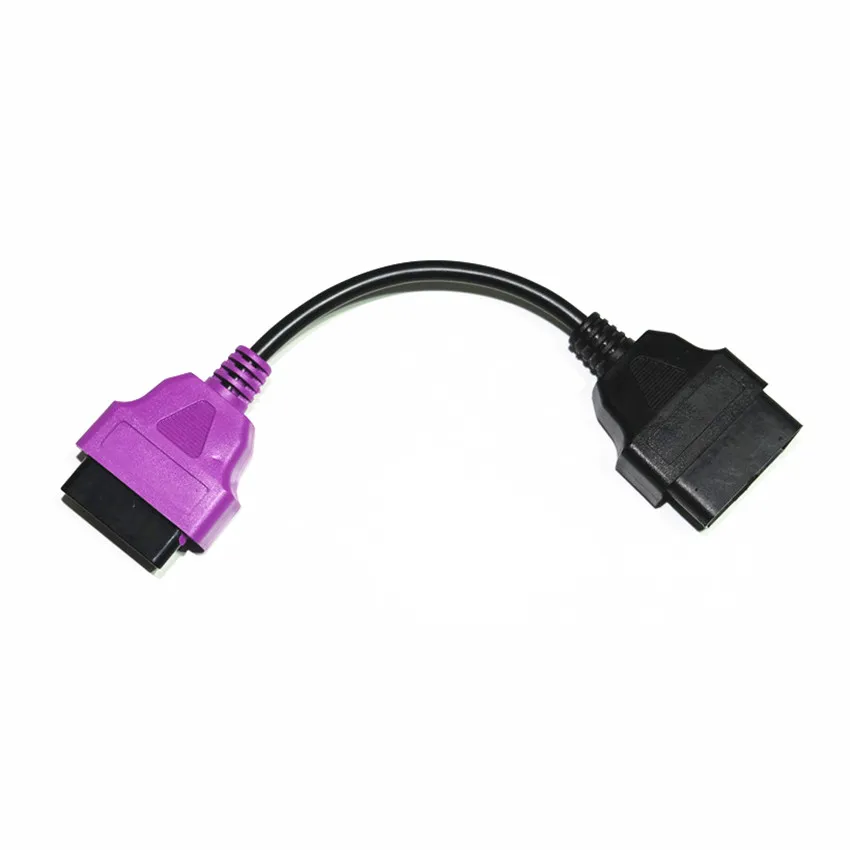

4. Фиолетовый Электрический адаптер вытяжки ("адаптер 4" на сайте MultiECUScan)

-Предназначен для доступа к электрической системе капота на поддерживаемых автомобилях.

Этот адаптер имеет фиолетовый разъем на конце для легкой идентификации.

С помощью этого адаптера, Pin 7 на диагностическом инструменте подключен к контактам 7,8,11 и 13 один автомобиль.

5. Синий модуль управления адаптер провода позволяет получить доступ к улучшенным функциям на транспортном средстве (например, мультимедиа, датчики слепого пятна и т. д.)

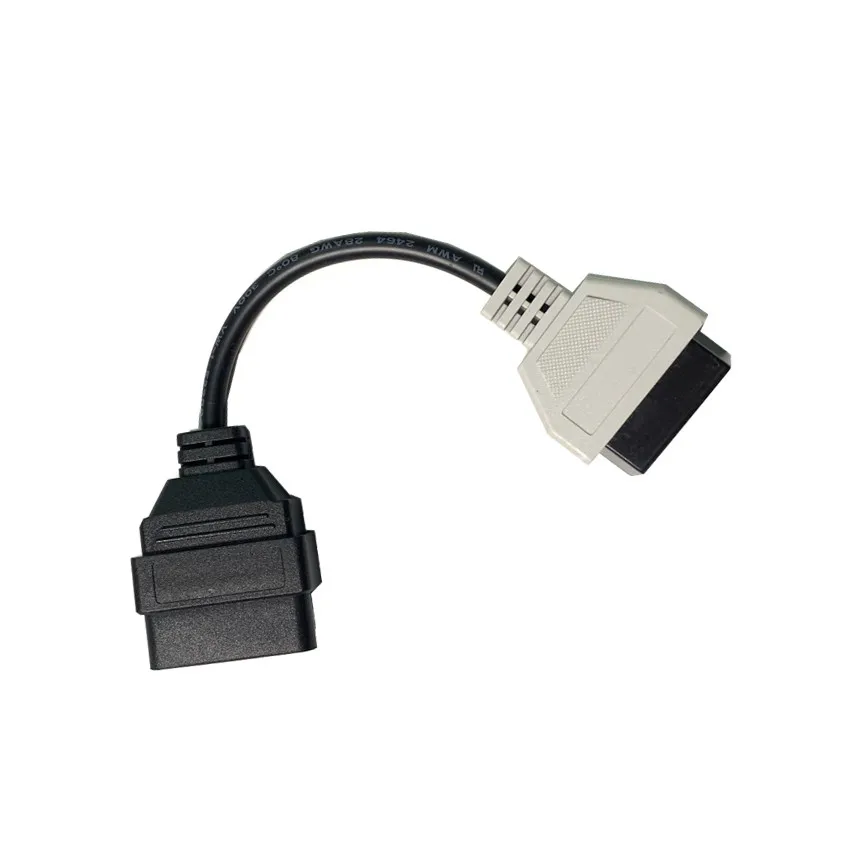

6. Серый базовый модуль управления адаптерным проводом предназначен для доступа к основным функциям на транспортном средстве (например, фары, контроллер парковки, АБС, Электрическое Рулевое управление и т. Д.

Поддержка и параметры:

Этот продукт поддерживает транспортные средства следующих брендов:

Для j-эвч

Для C-hrysler

Для D-odge

Для F-IAT

Для L-ANCIA

Для получения дополнительной информации см. Официальный веб-сайт 'Multiecuscan'

Пакет включает в себя:

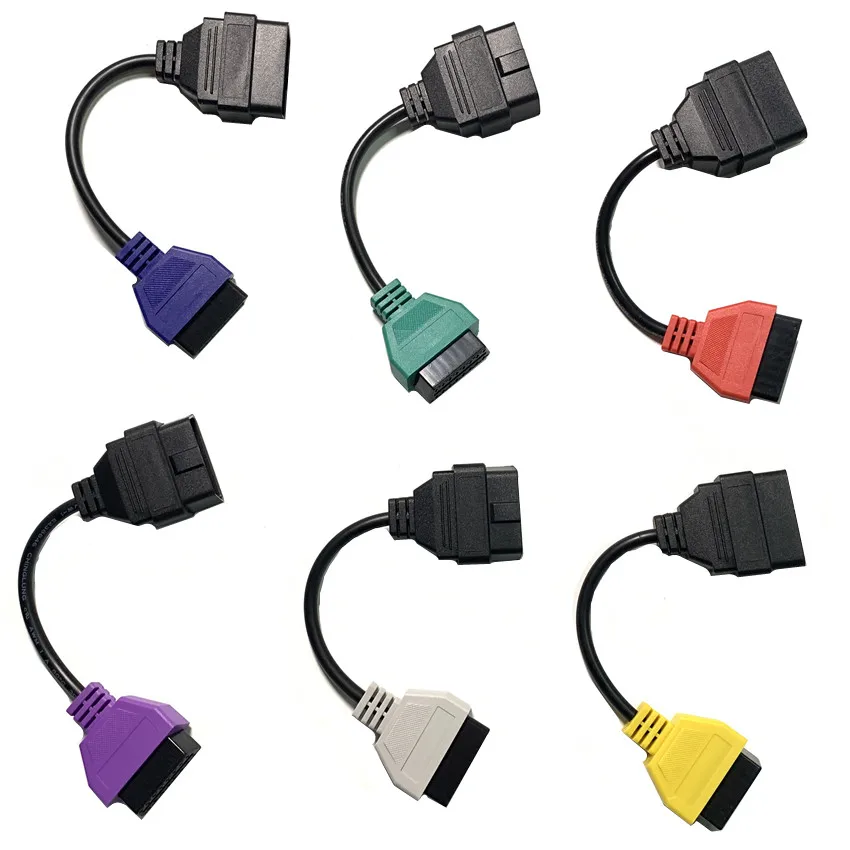

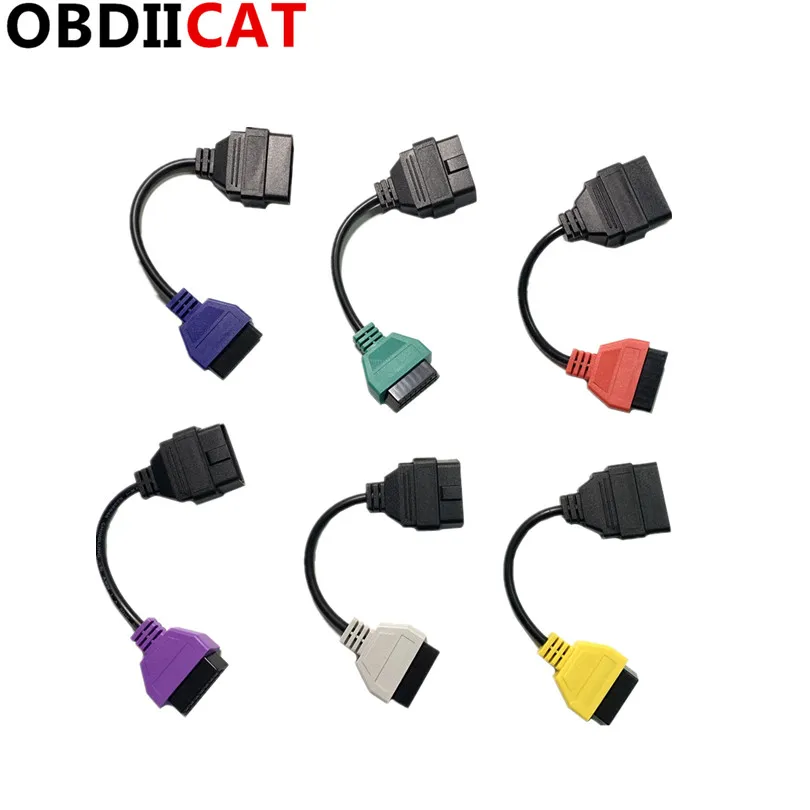

6 диагностических кабелей для F-iat

Вы смотрите на кабели адаптера, специально разработанные для использования с пакетом программного обеспечения MultiECUScan (формально Fi -- atEcuScan), чтобы предложить дополнительное покрытие системы (подушка безопасности, АБС, усилитель руля, медленная банка, электрическая вытяжка и т. Д.)

Некоторые примечания о компаньонном диагностическом инструменте:

Мы предоставляем только аппаратное обеспечение (без программного обеспечения). Если вам нужно программное обеспечение: «FiatECUscan» или «MulitECUscan», пожалуйста, перейдите на официальный сайт, чтобы купить его.

Внешний вид изделия только для справки, с учетом фактического продукта

Разработанный для удовлетворения требований диагностической системы Multiecuscan, продукт идеально совместим с Multiecuscan/FiatECUScan
