FYSETC F6 V1.4 плата все-в-одном до 6 моторов для TMC2208 UART Flying с XH/MX коннектором VS SKR V1.3 S6 для Ender 3
F6 V1.4 Улучшение:

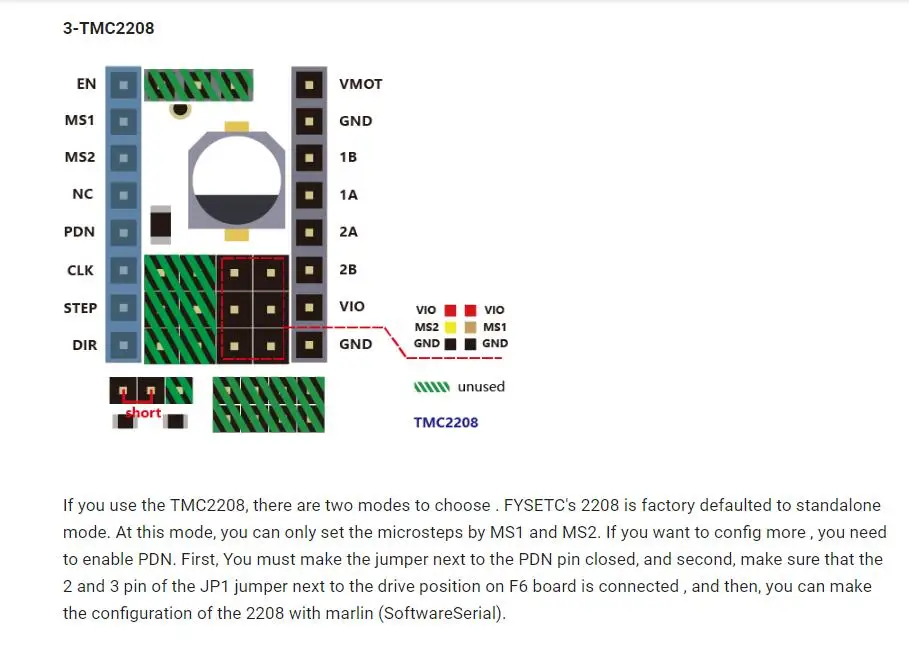

1. Для TMC2208, все 6 осей могут полностью серийной связи. (pin.h нужно обновить)
2. Измените предохранитель основной мощности на предохранитель автомобиля, легко изменить.

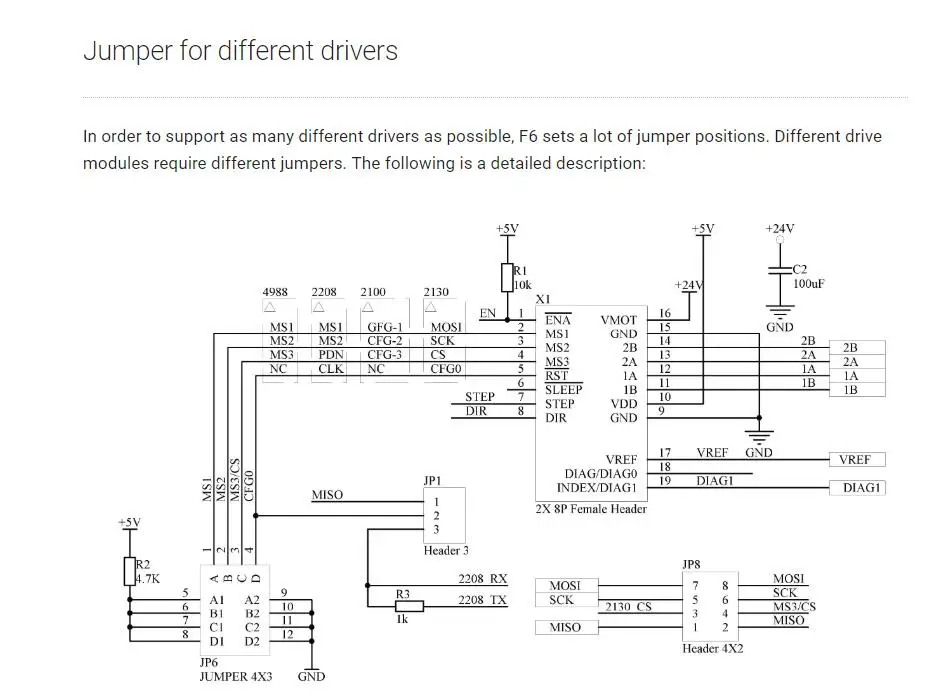

3. Добавьте перемычки для RGB и вентиляторов в нижней части платы, чтобы выбрать 12 В или 24 В.
4. Добавьте основную защиту питания, если питание изменено, питание не будет поставлено, и плата не будет повреждена.
5. Удалите цепь флэш-памяти.
Введение продукта

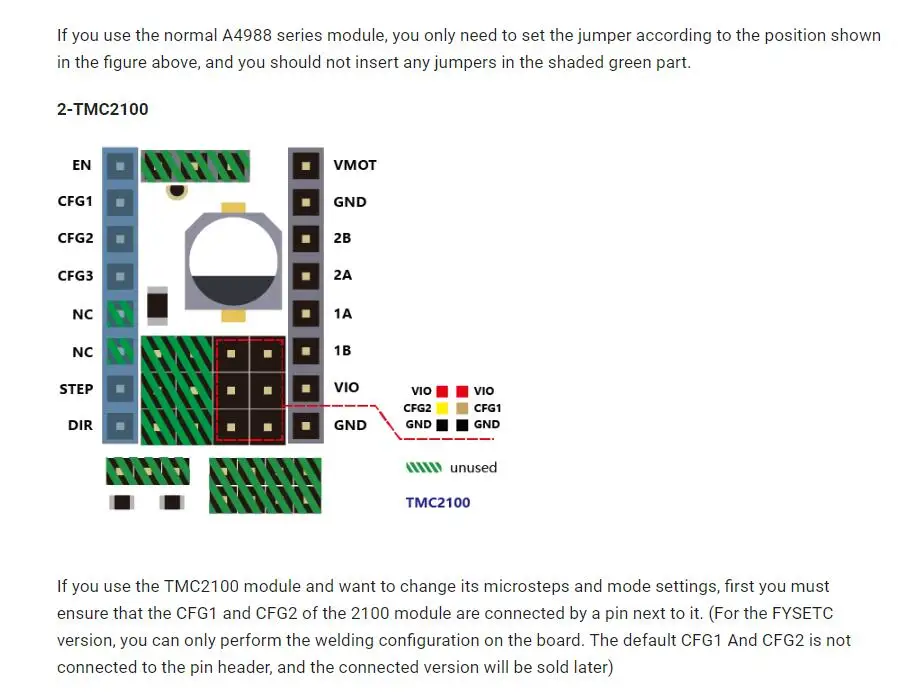

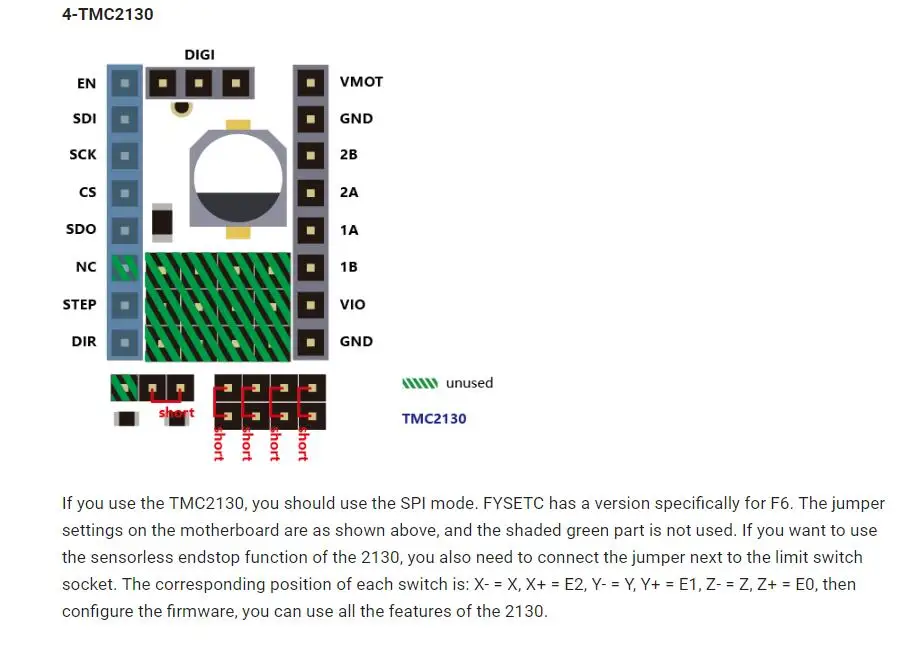

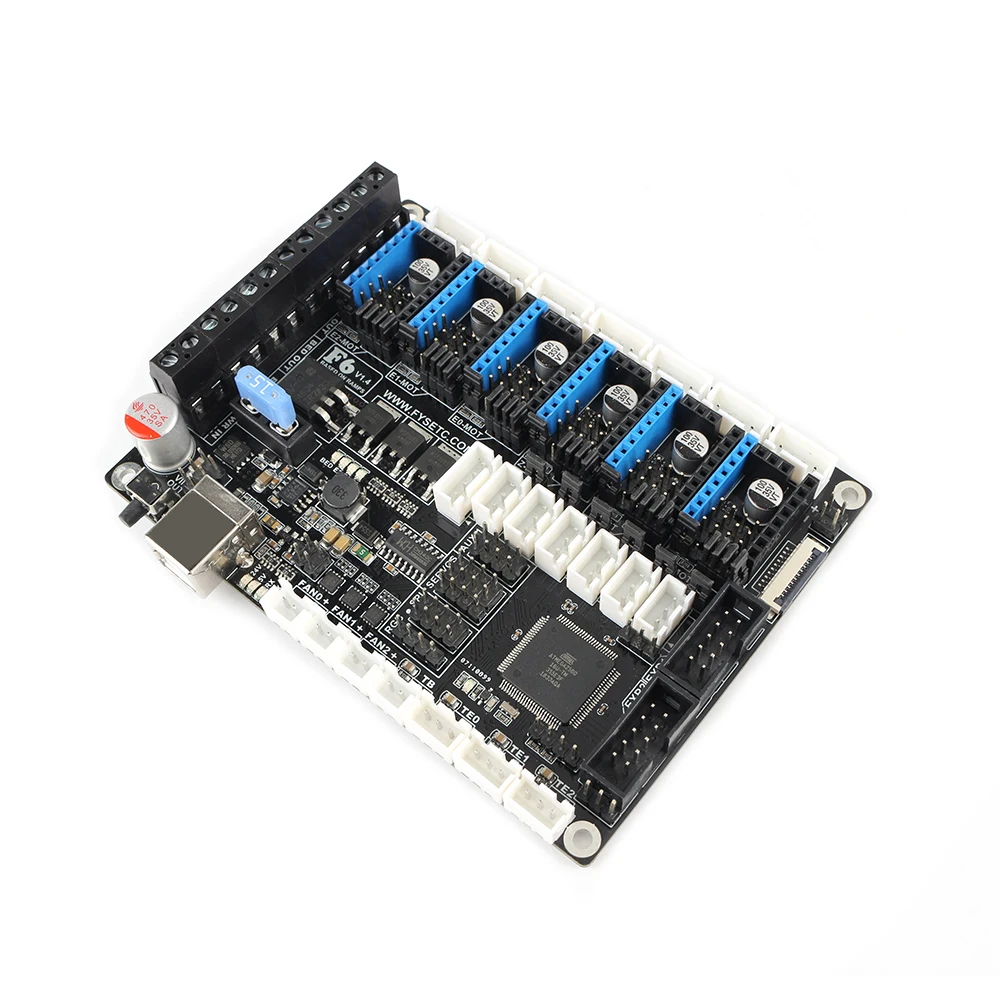

Плата FYSETC F6-это многофункциональное электронное решение для 3D-принтера и других устройств с ЧПУ. Он обеспечивает шесть разъемов для драйверов и поддерживает Pololu pin совместимые Шаговые драйверы, особенно модули драйверов TMC. Нет необходимости в полете проводов при использовании TMC2100, TMC2130 для SPI, и доступны их пин-конfiger функции.
Особенности
• Компактный размер: 127,35 мм x 92 мм
• Полностью интегрировано все в одном решении:
-Совместимость с Arduino 2560-R3 (работает с Sprinter, Repetier-прошивка, Marlin из коробки)
-CH340 для высокоскоростного USB последовательного подключения
• Универсальная мощность:
-Может использоваться с 9V-28V для моторов/Подогрев кровати
-Интегрированные высокоточные регуляторы мощности (DC/DC): 5V 3A Max
-Автоматический селектор питания для ATmega/logic (Автономный или Питание от USB)
• Простой дисплей + SD-CARD разъем:
-RepRapDiscount SmartController совместимый штыревой разъем на плате
-10P FPC для серийного сенсорного дисплея
-2X4 PinHeader Out для SD карты moudle

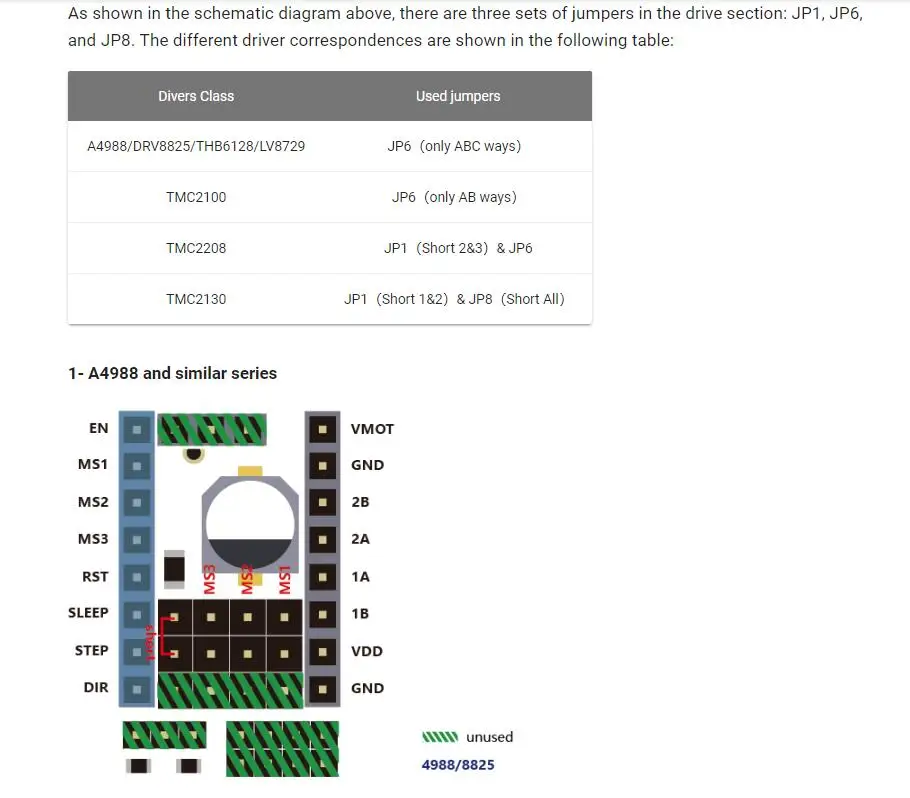

• До 6 моторных драйверов с простой микроступенчатой установкой и поддержкой TMC драйвера без летающего провода
• 10x PWM способными мощность mosfet выходы (1 для очаг, 3 для жар-конец, 3 для любителей, 3 для RGB светодиодный полосы)
• Горячая кровать предназначена как отдельный вход питания для максимального тока
• Все неиспользованные контакты выводятся штыревыми заголовками
• Встроенная Внешняя вспышка SPI 2 Мб
• PCB:
-4 слоя
-2 унции медных внутренних слоев, 1 унций вне слоев
-Высокое качество, высокая температура FR4-TG130 печатной платы
-Золотая отделка ENIG
Если у вас есть какие-либо вопросы по использованию метода, пожалуйста, обратитесь к ссылке:
Https://fysetc.github.io/F6_V1.3/
Https://www.facebook.com/groups/197476557529090/
Если у вас есть какие-либо вопросы по использованию платы в Ender-3, вы можете обратиться к нему
Https://www.youtube.com/watch?v=cJMsqyWJYMU&feature=youtu.be&fbclid=IwAR2VcBigxn6pqpf_VUpfoK4JVHrOwUTyLiZyyQMnOgmURzNwyhDcELkvGT8Если вам нужен чехол для платы, вы можете обратиться к ссылкеHttps://www.thingiverse.com/thing:3589655

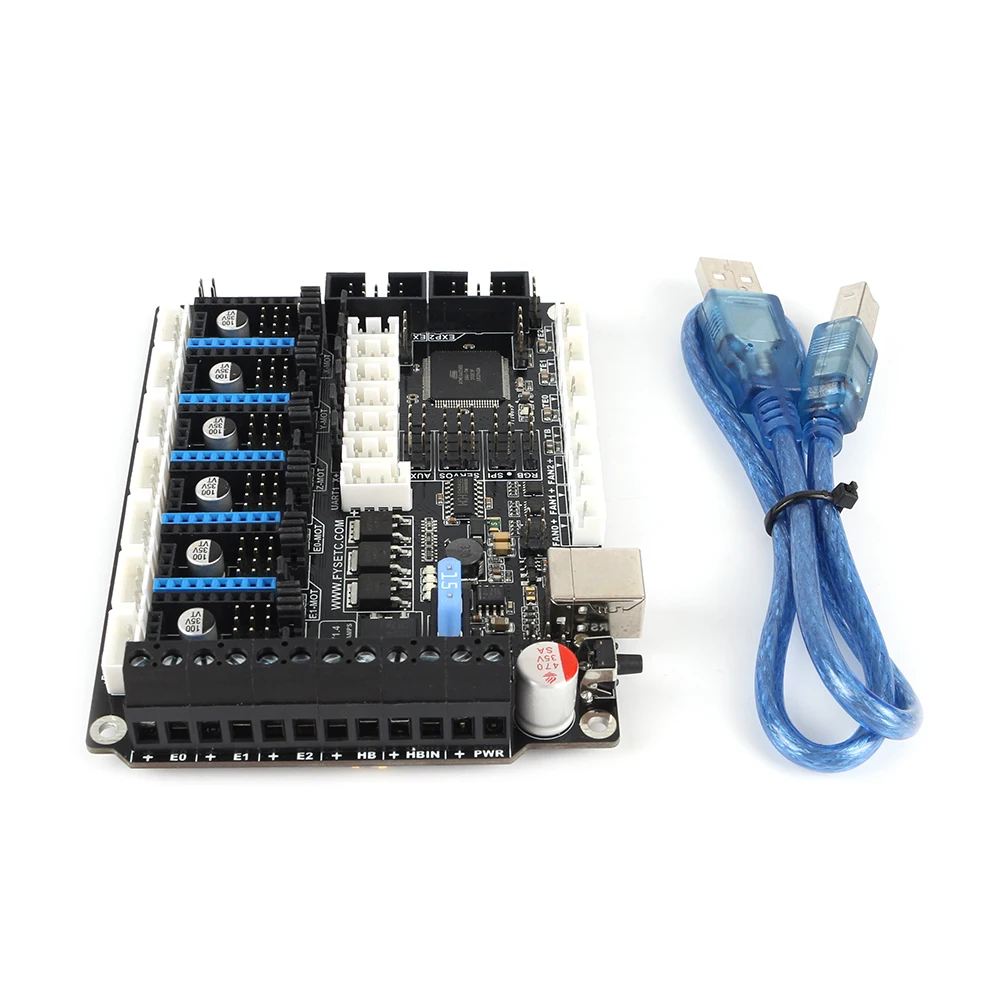

Посылка:

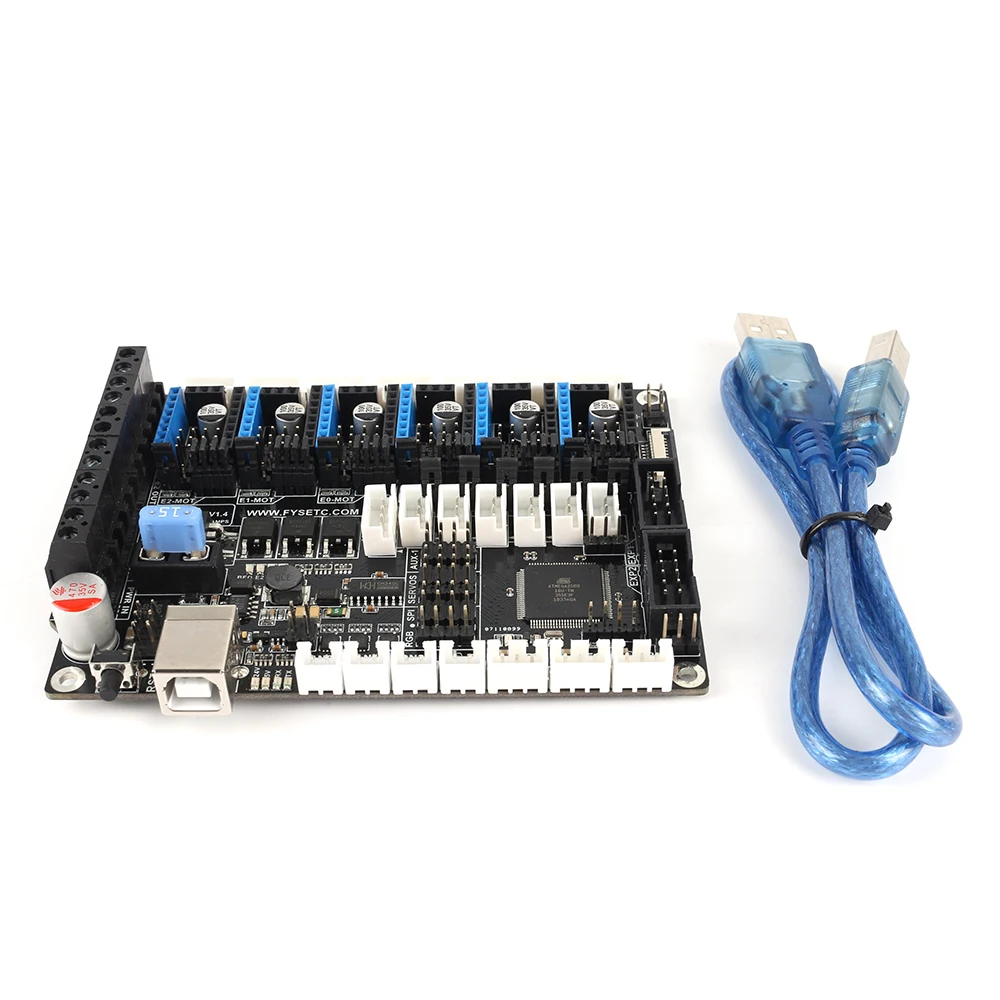

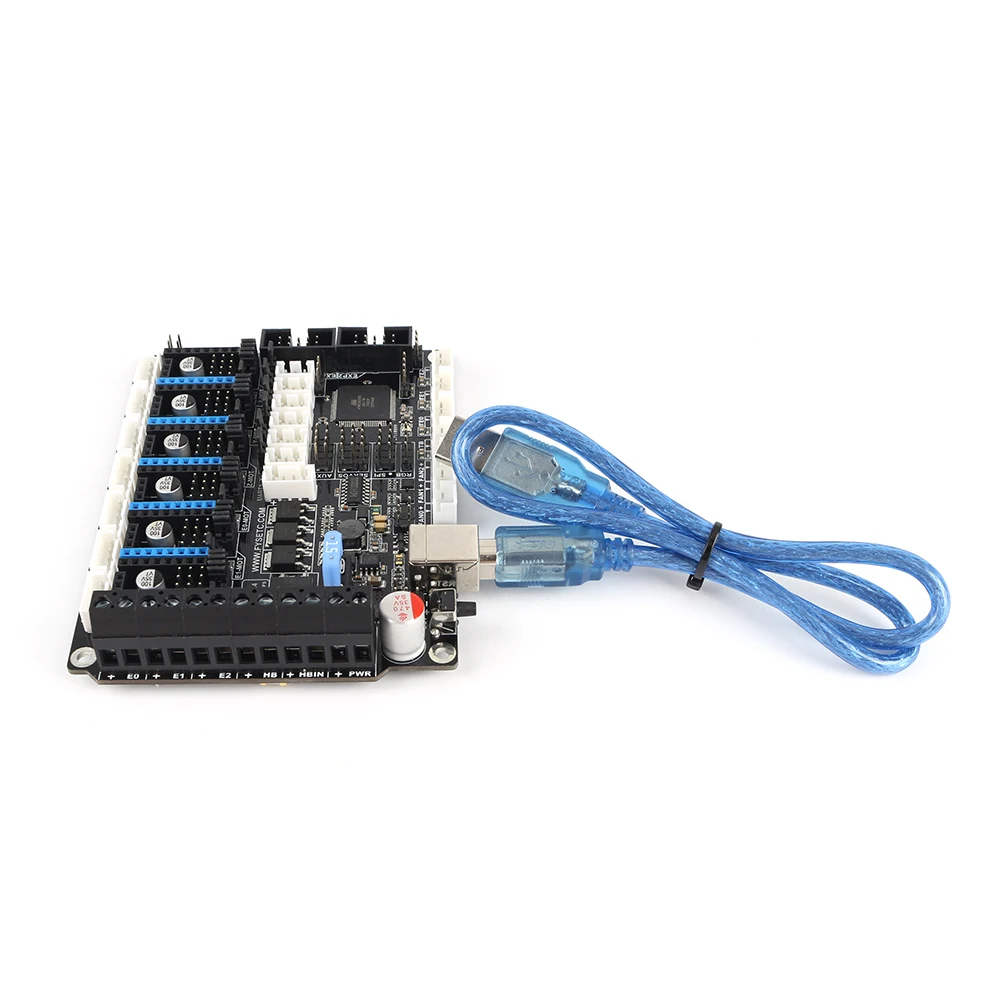

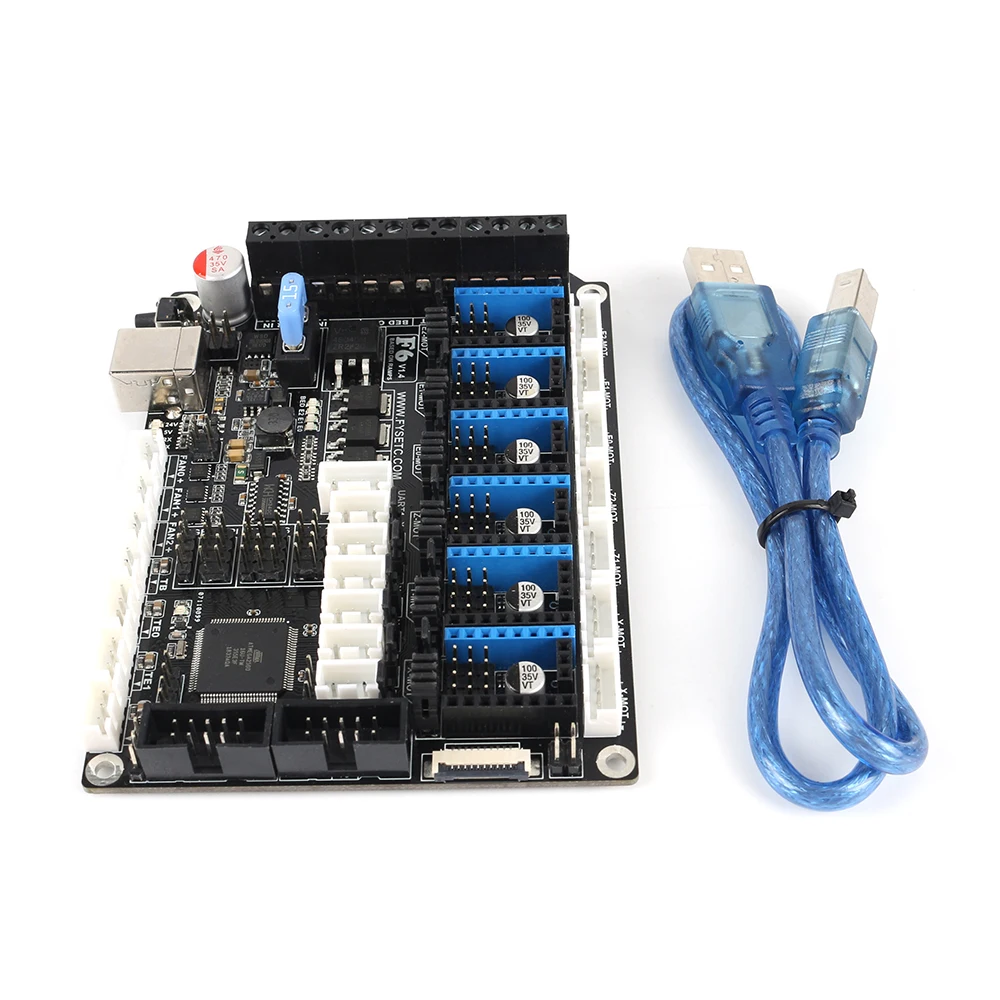

1 шт. F6
1 шт. USB
Джемпер 1 комплект
4 шт. 2pin MX2.54
9 шт. 3pin MX2.54
8 шт. 4pin MX2.54
