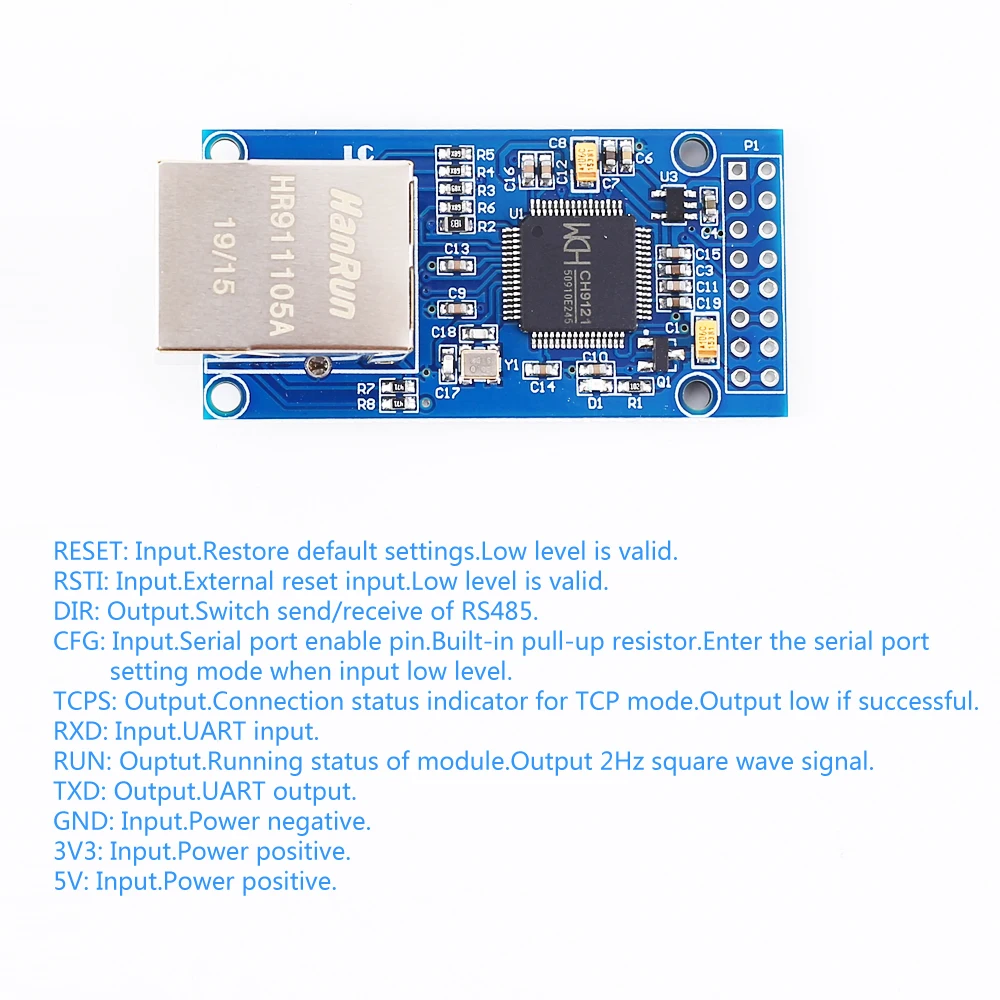

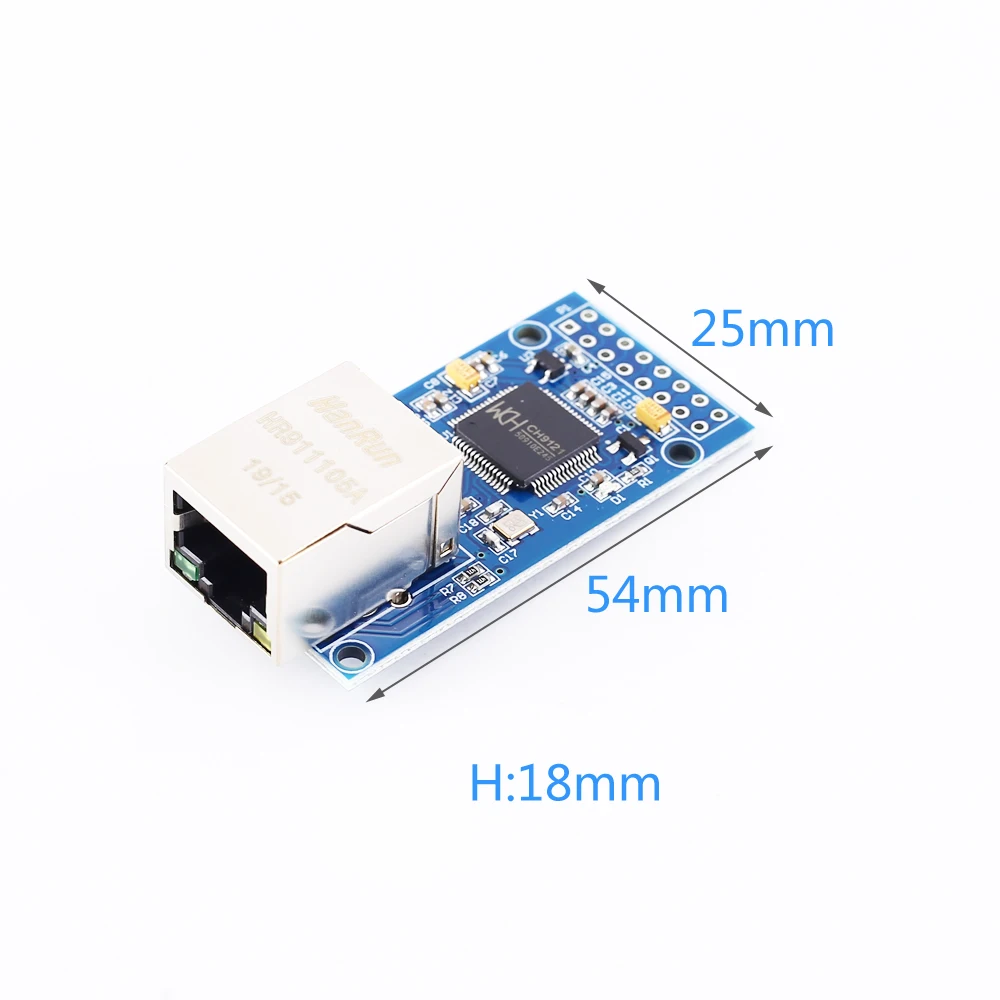

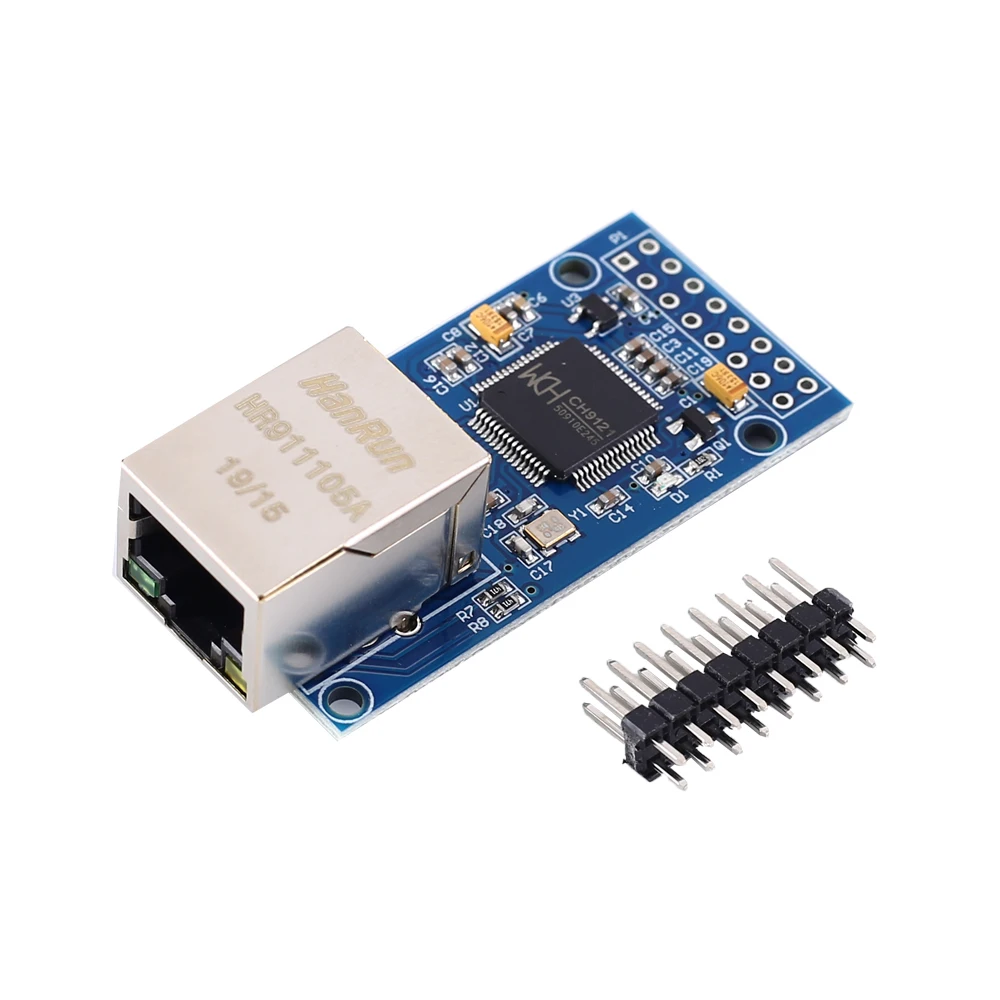

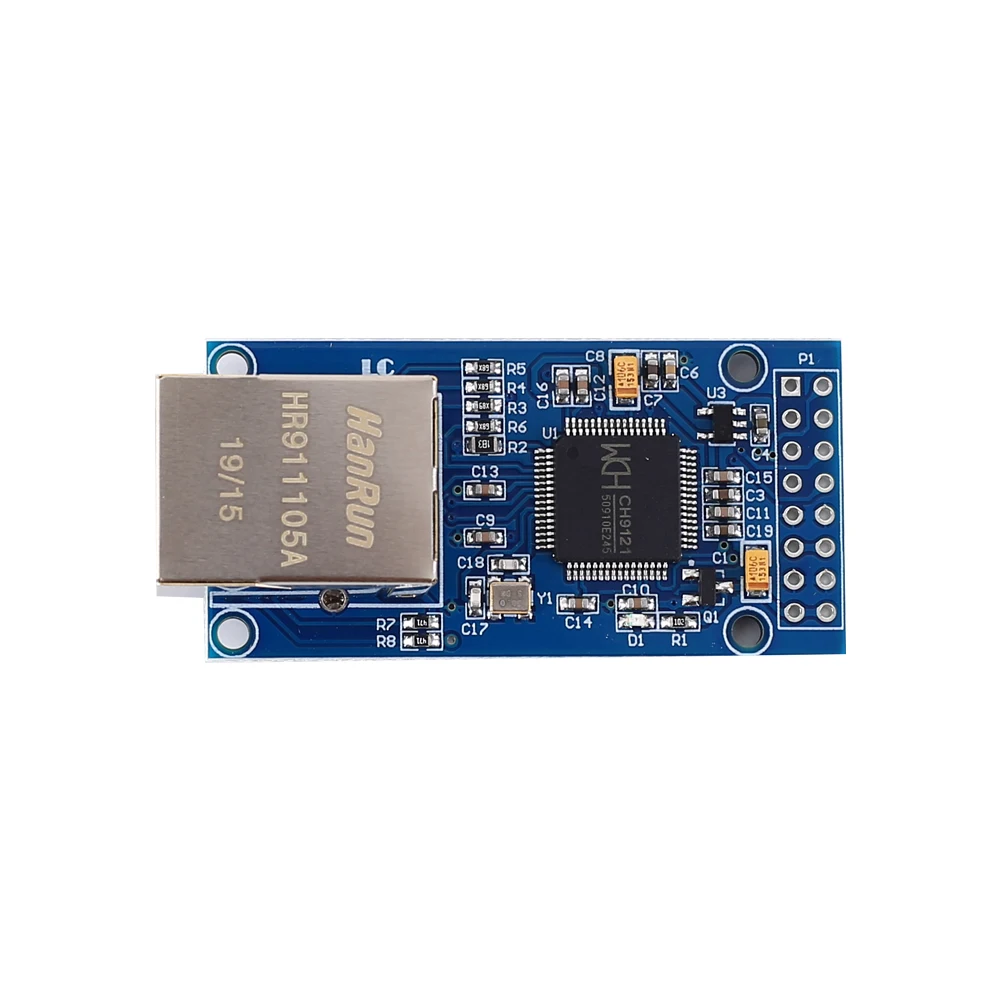

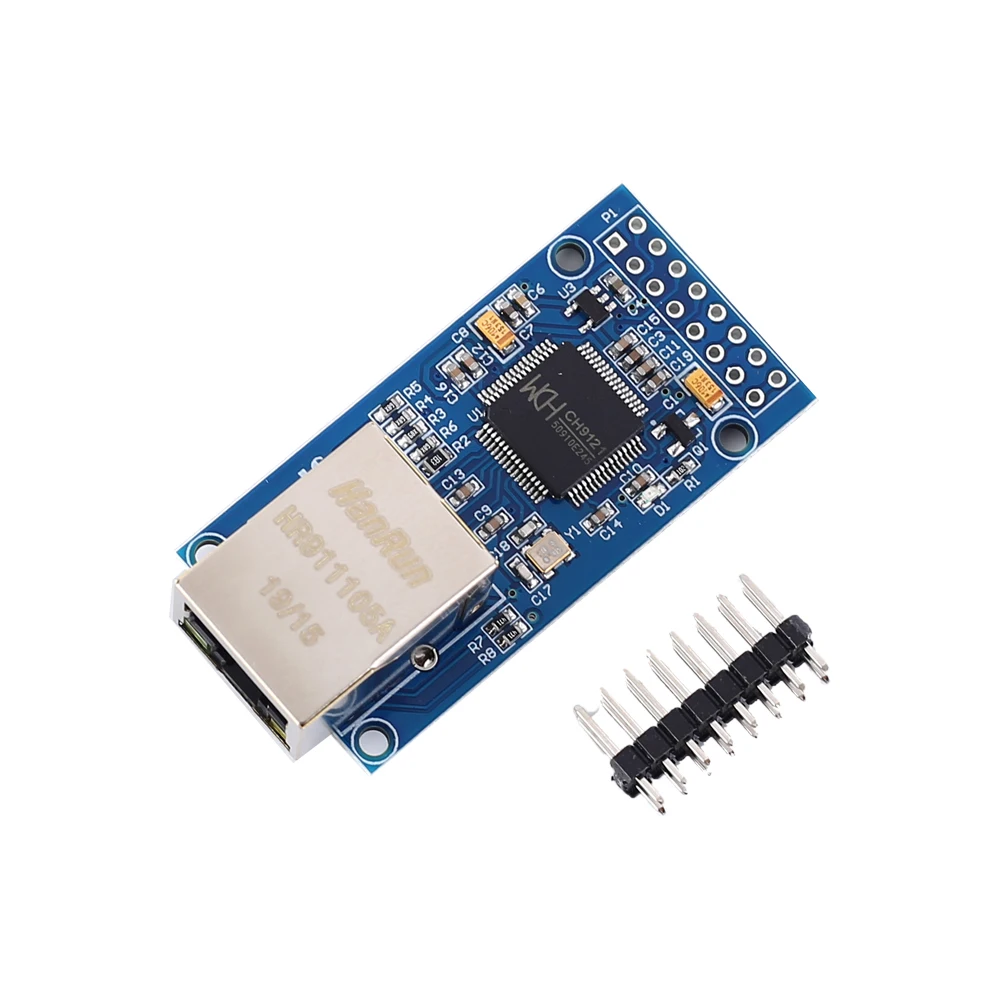

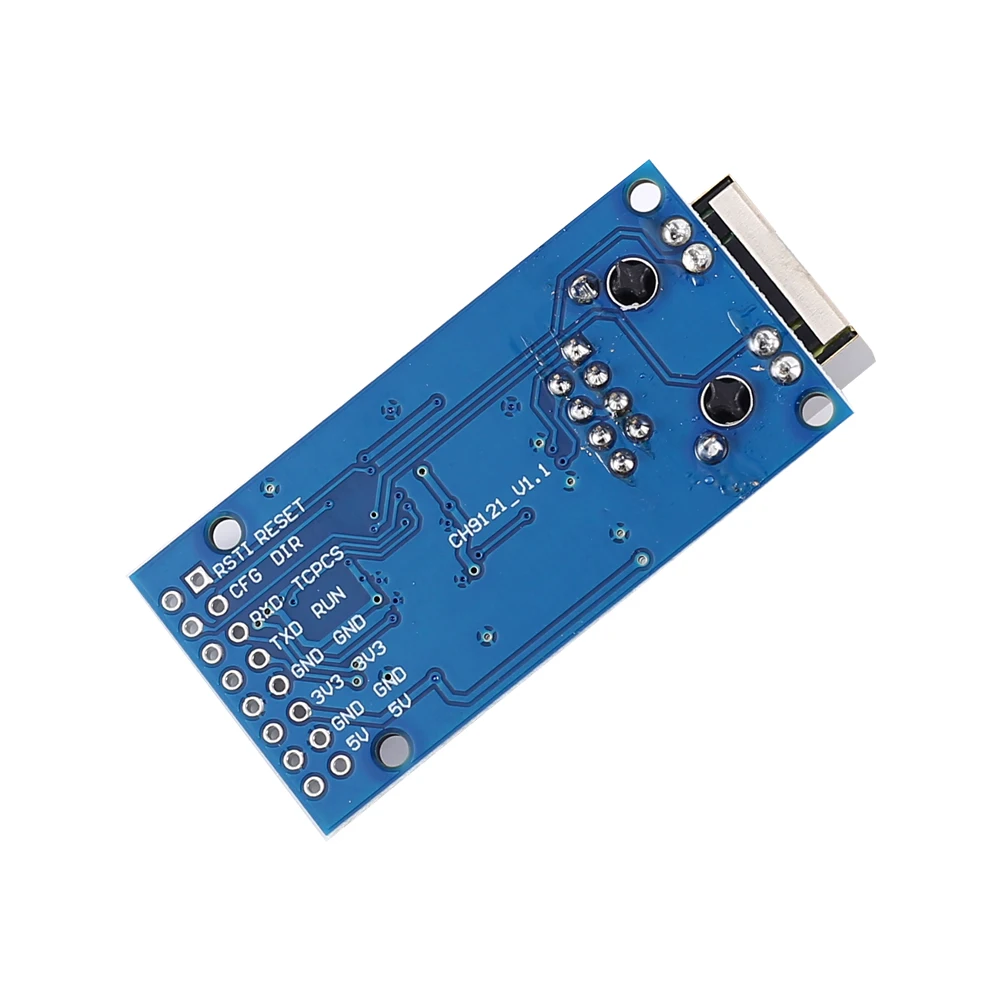

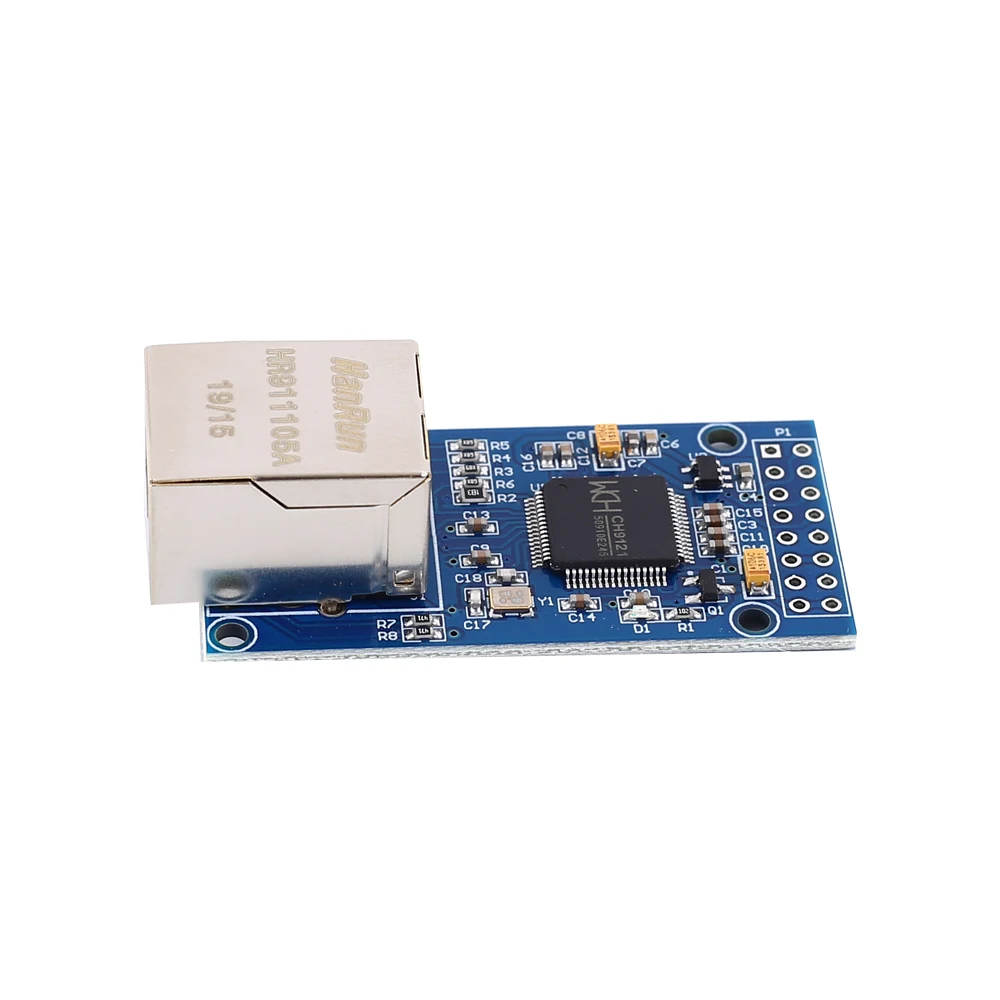

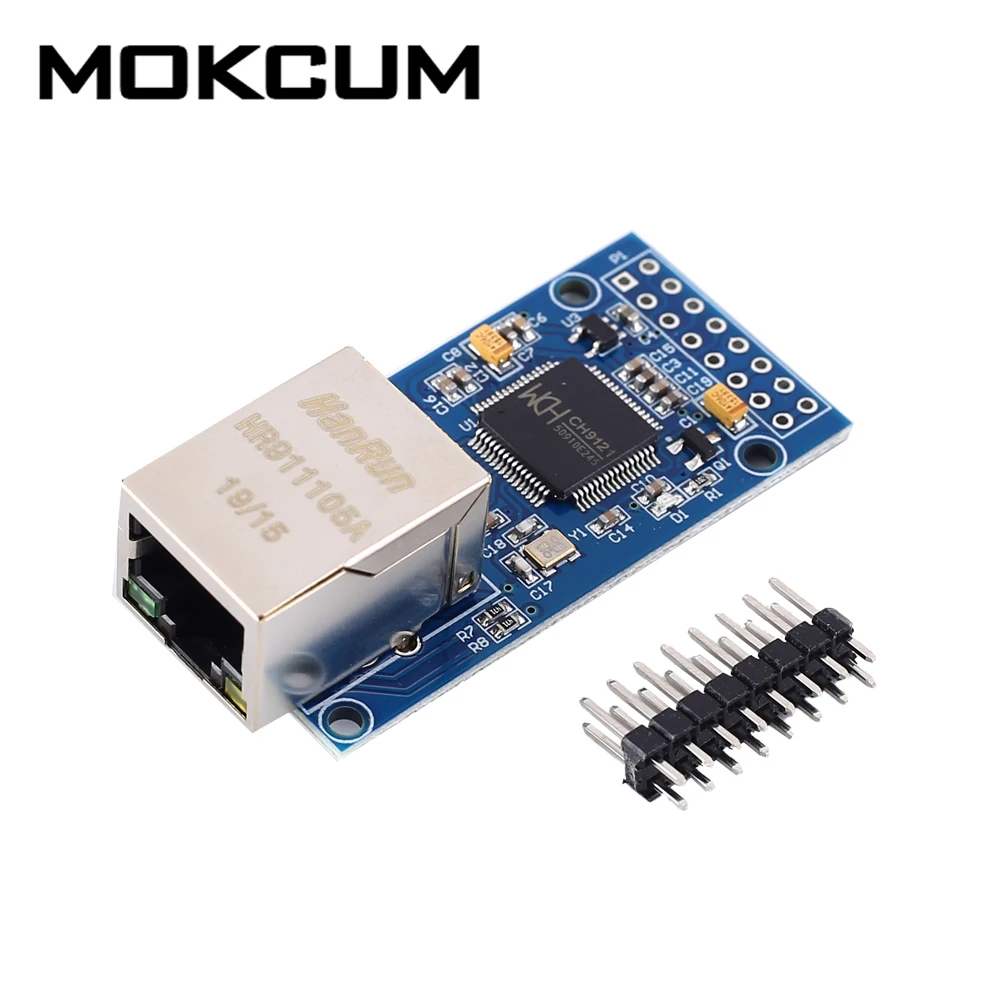

1. Описание:Это UART к RJ45 Ethernet сетевой конвертер Модуль с CH9121 контроллером. CH9192Имеет встроенный протокол связи TCP/IP. Он может осуществлять двустороннюю прозрачную передачу сетевых пакетов данных и последовательных данных. Поддержка TCP клиента, TCP сервера, UDP клиента, UDP сервера четырех рабочих методов. Его максимальная скорость передачи данных может быть 921600bps.2. Особенности:1>. Встроенный MAC и PHY2>. Поддержка двусторонней прозрачной передачи3>. Поддержка 10/100 м4>.Supprot MDI/MDIX автоматическое преобразование5>. Поддержка DHCP автоматически получает IP адрес6>. Поддержка доступа к DNS доменному имени7>. Поддержка TCP клиента, TCP сервера, UDP клиента, UDP сервера8>. Поддержка механизма сохранения жизни9>. Настройка времени ожидания Supprot UART 0 ~ 2000ms3. Параметры:1>. Модель: CH91212>. Работа Напряжение AC/DC 3,3 V ~ 5V3>. Уровень UART: DC 3,3 V ~ 5V4>. Коэффициент поглощения: 300bps ~ 921600bps5>. Рабочая температура:-25 ℃ ~ 85 ℃6> Рабочая влажность: 5% ~ 95% относительной влажности7>. Размер: 54*25*18 мм4. Определение штифта:1>. Сброс: вход. Восстановление заводских настроек, включение чипа, низкий уровень действителен2>.RSTI: вход. Вход внешнего сброса, низкий уровень допустим3>.DIR: выход. Использование управления RS485 отправка и получение переключения4>.CFG: вход. Режим настройки последовательного порта, встроенный выдвижной разъем, введите режим конфигурации последовательного порта при обнаружении низкого уровня, режим настройки высокого уровня.5>.TCPS: выход. TCP клиентский режим, порт подключен к контакту индикации состояния, и соединение успешно выводит низкий уровень6>.RXD: вход. UART ввод данных, подключение внешних MCU TXD7>. Запуск: выход. Модуль работает с индикатором состояния, выход 2 Гц квадратная волна8>.TXD: выход. UART вывод данных, подключение внешних MCU TXD9>.GND: мощность. Мощность заземления10>.3V3: мощность. 3,3 V источника питания, а также на расстоянии 5V источника питания выбрать один из двух11>.5 В: мощность. 5V источника питания, и 3,3 V источника питания выбрать один из двух5. Конфигурация модуля и описание режима работы:Конфигурация параметров модуля разделена на две части: Основные настройки и конфигурация порта, основные настройки включают в себя, имя устройства, сетевой параметр, функция согласования последовательного порта, функция согласования последовательного порта по умолчанию выключена, Defaulting через аппаратное обеспечение CFG0 pin введите режим настройки порта материала, может через последовательные переговоры порта войти режим настройки последовательного порта после открытия. CH 9121 Поддержка DHCP и ручного режима два способа установить основные параметры сети.5,1. Режим Клиента TCPНа модели Клиента TCP, после зарядки в модуле, возьмет на себя подключенный TCP сервер терминал, когда соединение установлено, может обеспечить двустороннюю прозрачную передачу сетевых пакетов данных и данных последовательного порта в этом режиме, Ip-адрес TCP сервера должен быть виден модулю, поэтому это означает, что через модуль IP можно напрямую подключить IP сервер PING. В режиме TCP CLIENT, поддержка локального последовательного порта случайным образом, поддержка через область удаленного обслуживания доступа к доменным именам, внутренний чип по умолчанию открывает TCP Базовый механизм сохранения жизни, он может обнаружить, что устройство находится в автономном режиме. Модель клиентского приложения TCP, как показано ниже: подходит для сбора данных на месте и режима загрузки сервера.5,2. Режим TCP сервераВ режиме TCP сервера, после зарядки в модуле, будет слушать локальный последовательный порт, есть ли подключение по запросу клиента, после установки соединения, может обеспечить двустороннюю прозрачную передачу сетевых пакетов данных и данных последовательного порта. В этом режиме TCP CLIENT IP должен быть виден модулю, видимым значением является то, что IP клиента может быть непосредственно через клиентский IP (см. Раздел 4 для получения подробной информации). Модуль должен настроить параметры сети: Рабочий режим, IP устройство, маска подсети, шлюз по умолчанию, порт устройства. Ip-адрес назначения, порт назначения и в этом режиме может поддерживать только одно TCP-соединение клиента одновременно.5,3. Клиентский режим UDPВ клиентском режиме UDP, после зарядки в модуле, будут отправлены данные в локальный порт (от IP и порта назначения) прозрачно, переадресованы в последовательный порт модуля. Точно так же отправка в модуль данных последовательного порта осуществляется через UDP пути, передаваемые для установки IP и порта назначения. Под этой моделью модуль должен настроить параметры сети: Рабочий режим, IP устройство, маска подсети, шлюз по умолчанию, порт устройства. Ip-адрес назначения, порт назначения.5,4. Режим сервера UDPВ режиме сервера UDP, полученная отправка в локальный IP и порт, все данные передаются в последовательный порт, отправка в модуль данных последовательного порта также через UDP способ, переданный для связи с IP и серийным портом UDP, под этой моделью модуль должен настроить параметры сети есть: Рабочий режим, IP устройства, маска подсети, шлюз по умолчанию, порт устройства.6. Посылка:1>.1 шт. CH9121 сетевой модуль Ethernet UART в RJ45 конвертер2>.1 шт. 2,54 мм 2 * 8Pin Мужской Pin-код
