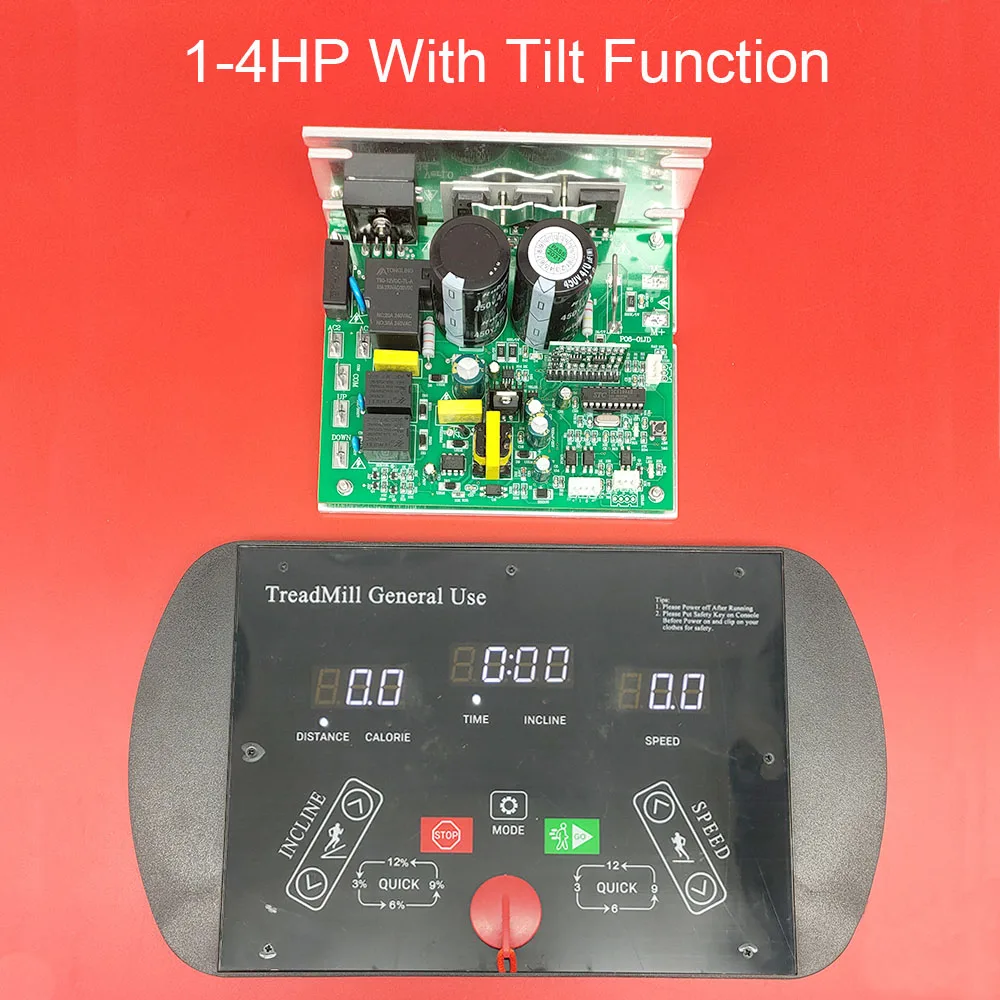

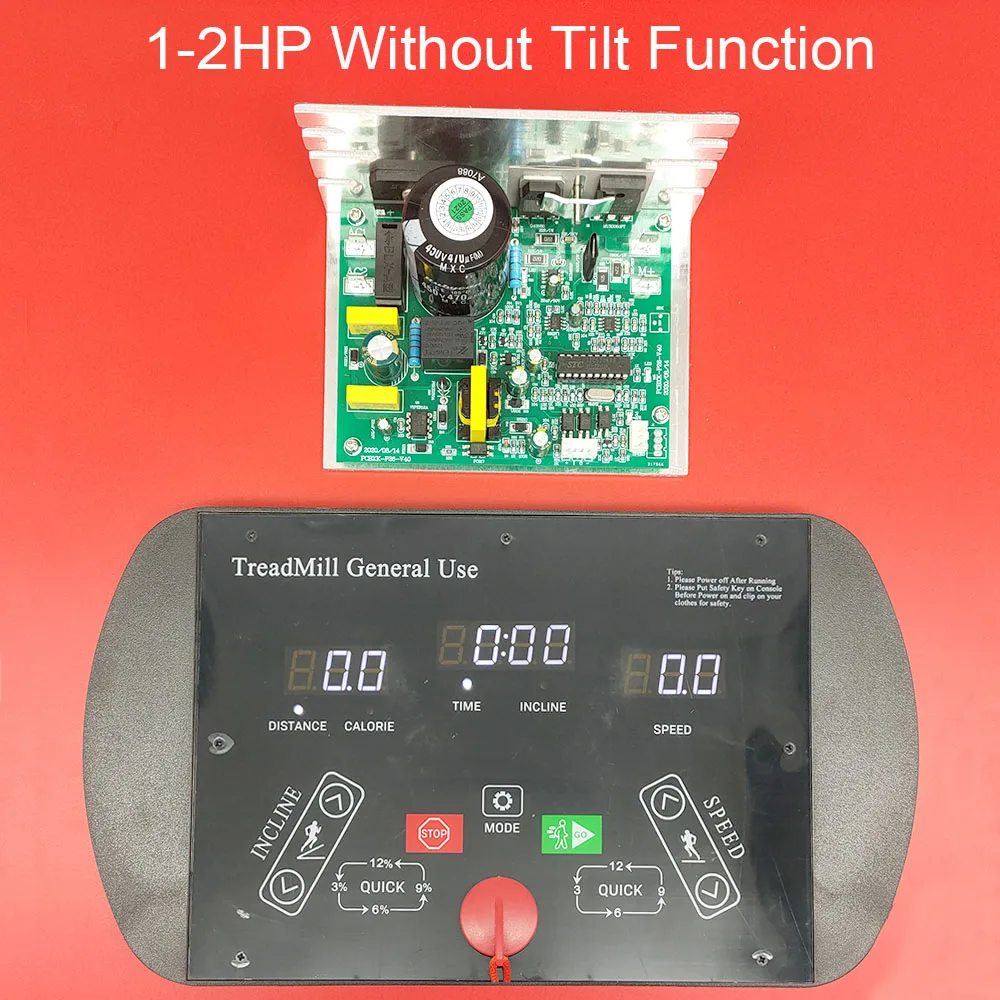

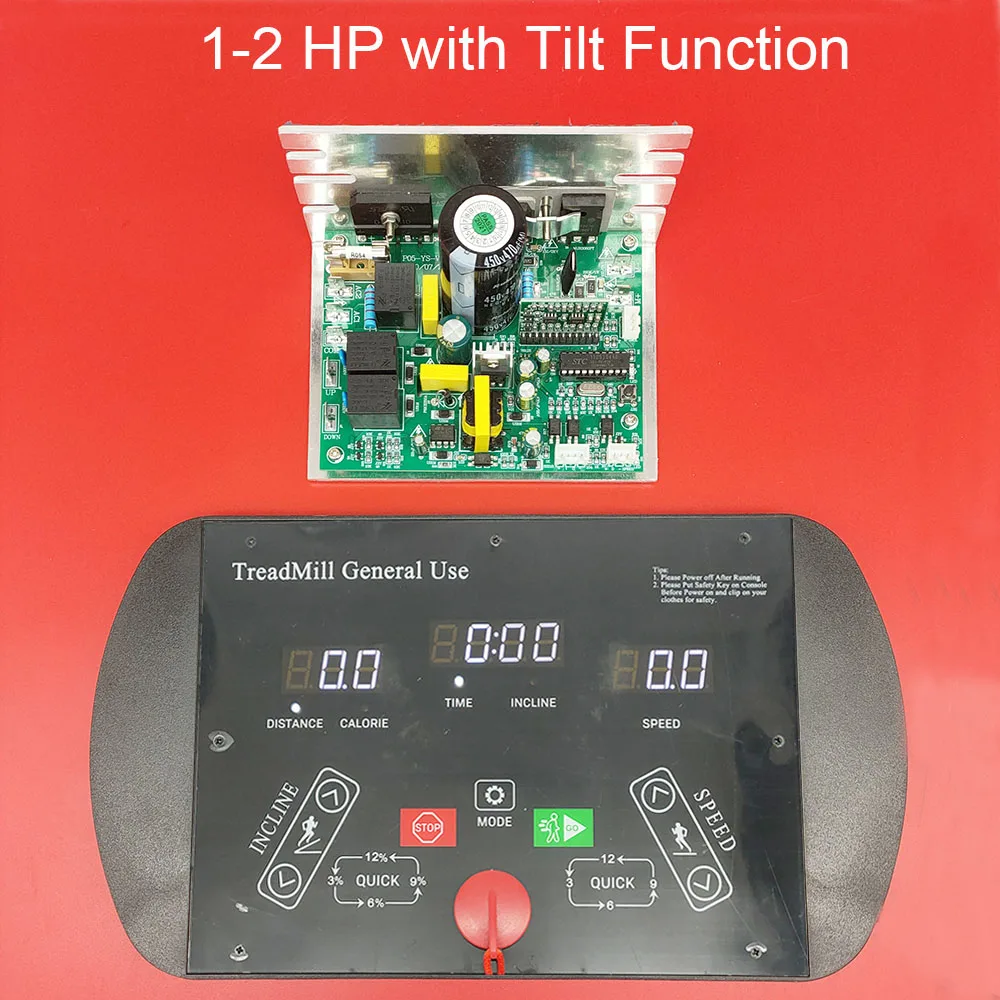

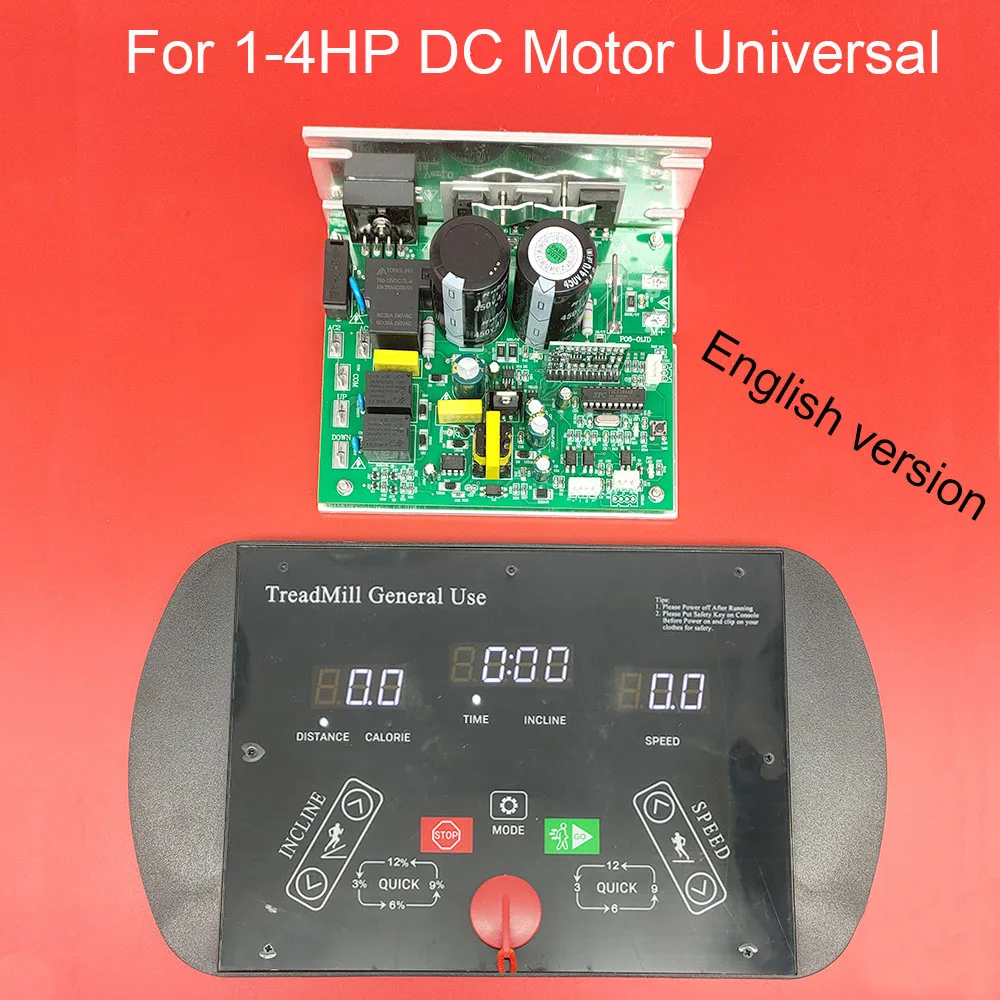

Универсальная панель управления контроллер для беговой дорожки, универсальный дисплей, сенсорная панель, верхний привод консоли, двигатель постоянного тока 1,0-4, 0 л.с., регулируемый
Посылка ция:
Консоль x1

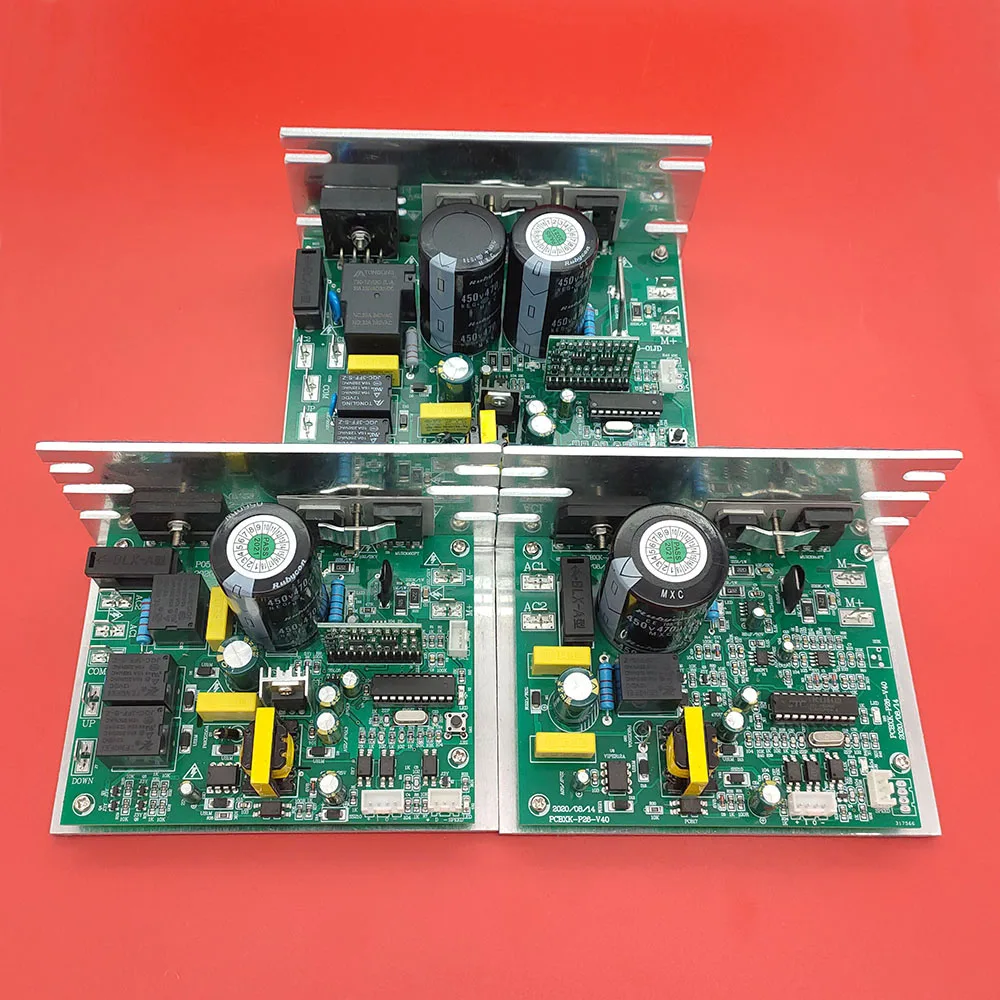

Контроллер двигателя x1

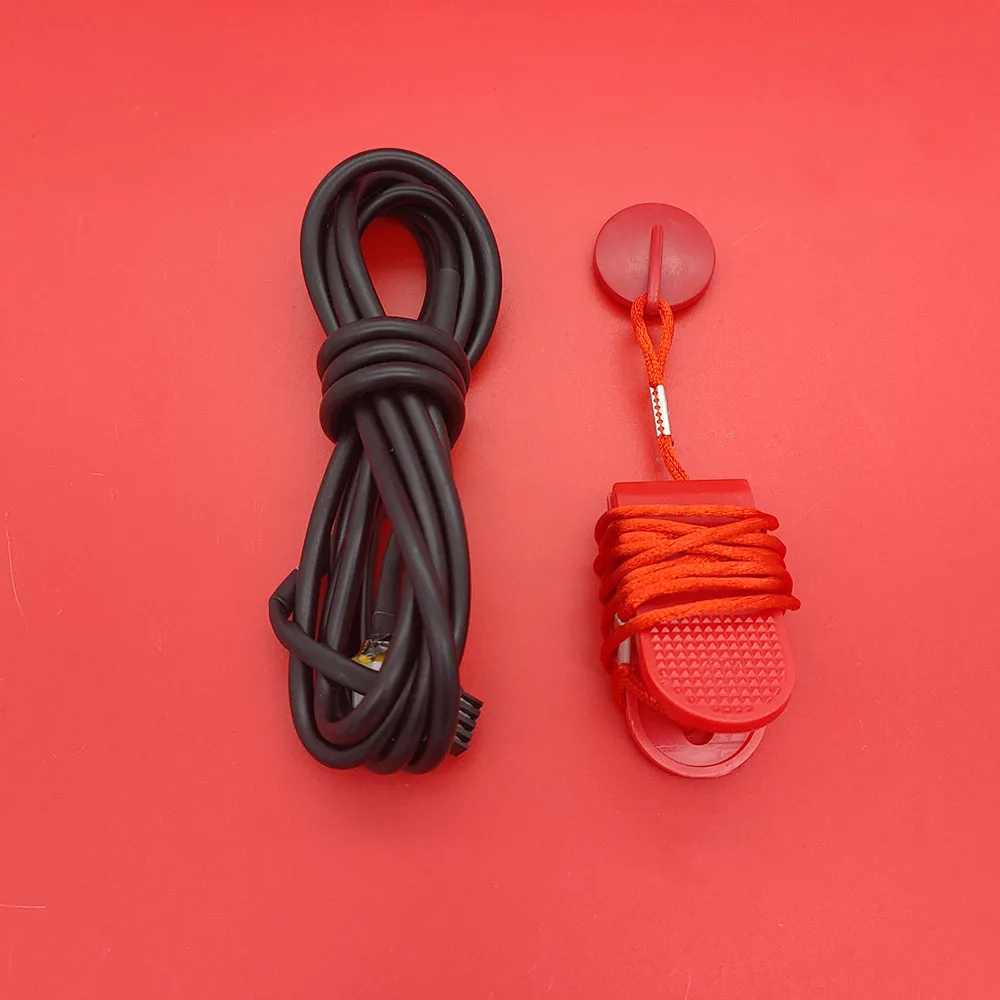

Ключ Безопасности x1
Кабель x1
Параметры
1. Вход 85 В ~ 255 В переменного тока. Применяется только для двигателя постоянного тока 90-260 в!
2. Этот набор контроллеров может работать на 100% без датчика скорости, поэтому не нужно беспокоиться.

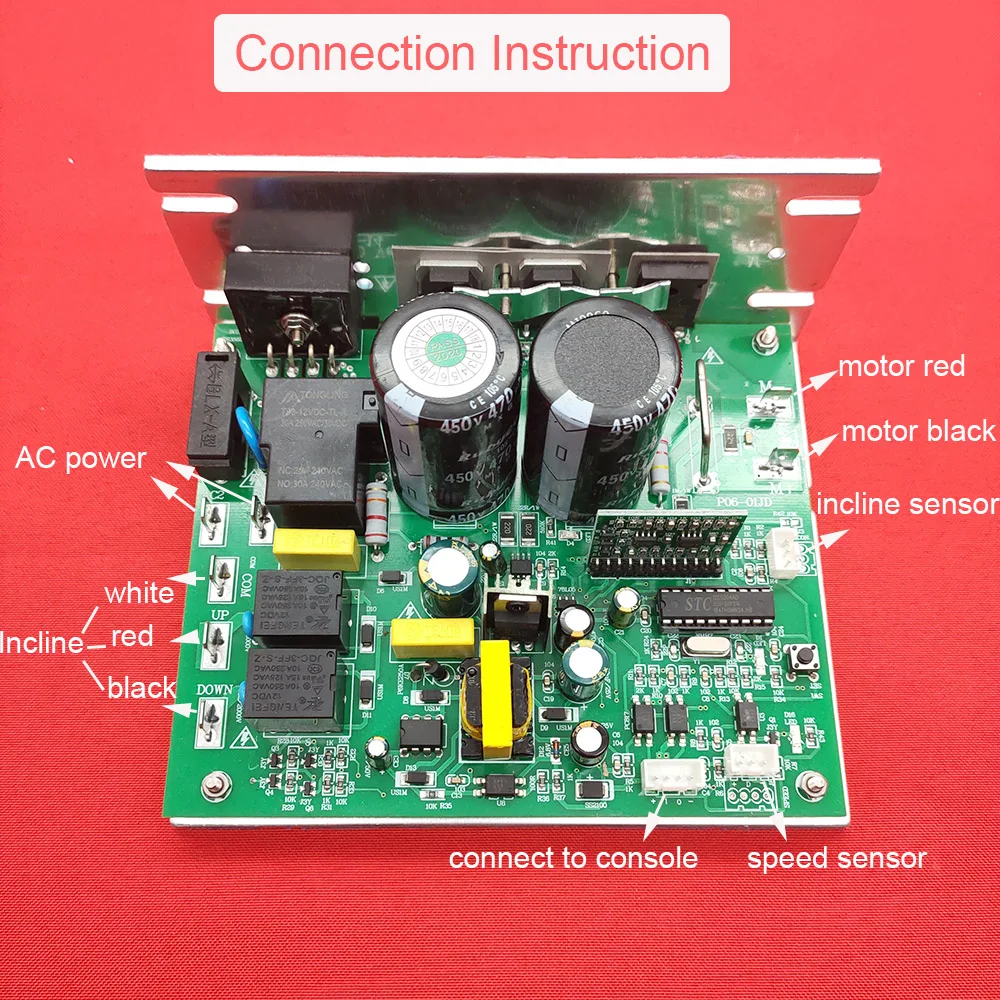

3. Контроллер этого комплекта с 3 контактами, если ваш датчик скорости магнитен только с 2 контактами, подключите 2 контакта к 2 из 3 контактов контроллера, можно использовать!
Гарантия
1. Комплект контроллера, который вы получите, уже протестирован, с радиатором, новый и с гарантией 90 дней.
2. Бесплатный возврат или возмещение при получении платы:
Не соответствует описанию/отличается от реального фото/не работает/сломан.
Как определить сбой контроллера
Е01: Сбой связи, сбой сенсора;
E02: сначала следует протестировать двигатель, чтобы проверить, есть ли какие-либо проблемы с двигателем, если двигатель работает нормально, то необходимо сменить контроллер.
E03: неисправность датчика; Беговая дорожка пробежит несколько секунд затем покажет E03;
E04: обычно сверхтоковая ошибка, эта ситуация обычно сжигаются компоненты на контроллере;
E08: может быть ошибка управления двигателем подъема.
E07: проблема с ключом безопасности (пожалуйста, поставьте ключ безопасности на консоль после включения, иначе будет отображаться E07)
Проверьте работу двигателя в норме

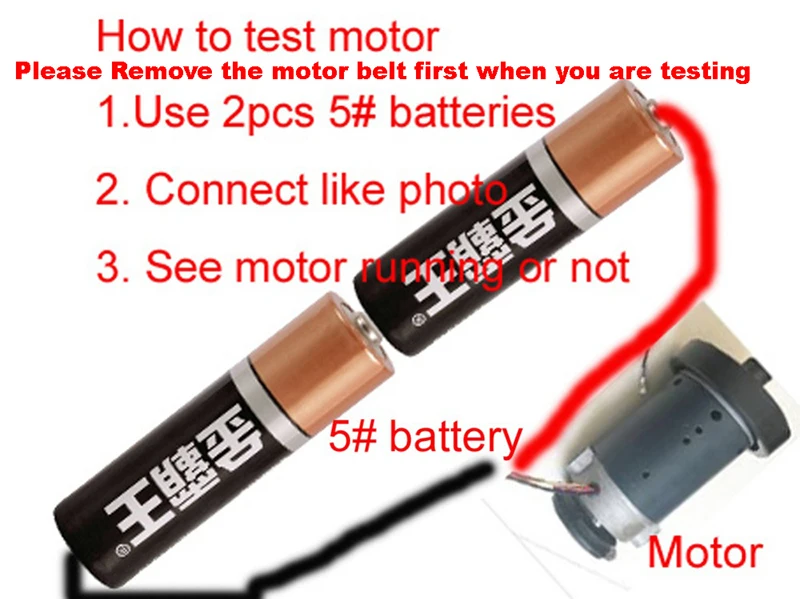

Перед размещением заказа убедитесь, что с мотором нет проблем. Мотор может быть протестирован методом, показанным на рисунке ниже. Если двигатель работает плавно на 2*5 # батареи, это означает, что двигатель хорош. Если ход не плавный или не работает, это означает, что двигатель сломан.
Пожалуйста, убедитесь:
А. Производительность двигателя ОК
B. Функция передачи ОК, особенно ремень, нормальная смазка.
В. Работает только для домашней беговой дорожки с двигателем постоянного тока.

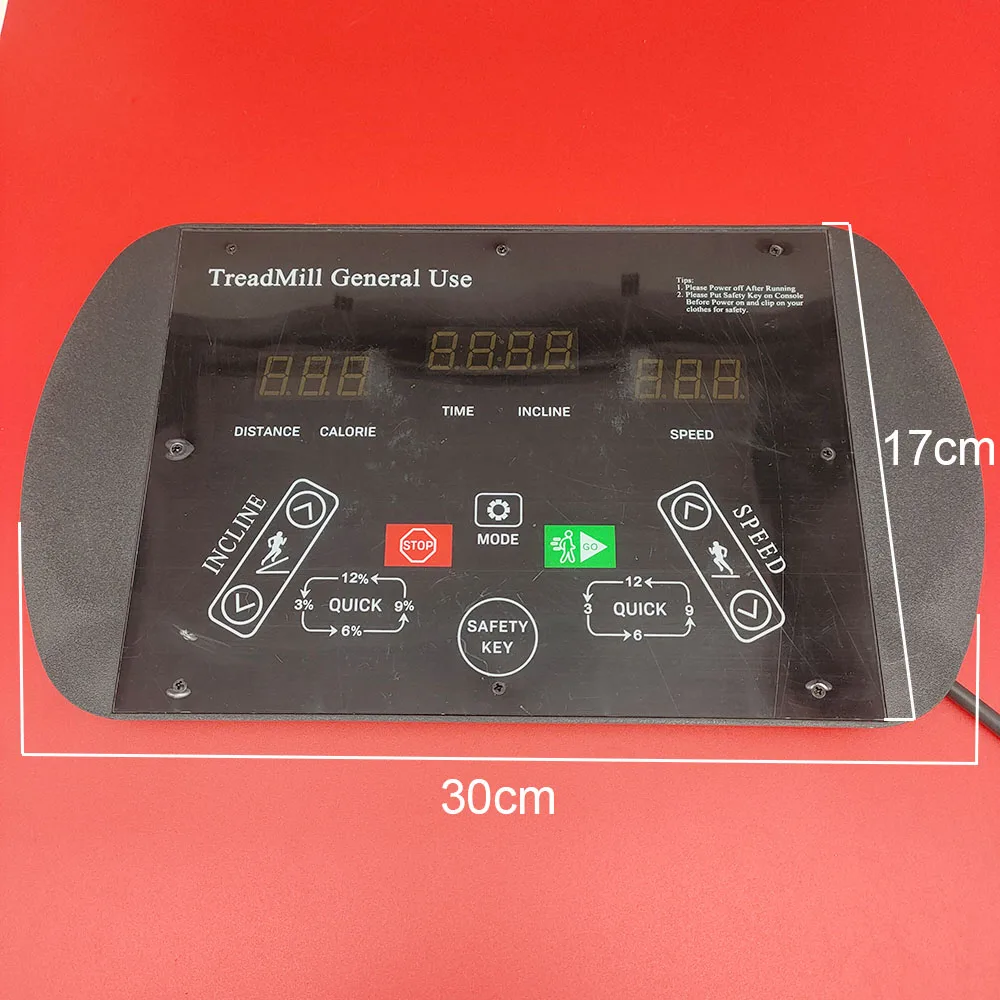

【 Дисплей: 】 цифровая трубка, светодиодный дисплей; Сенсорная кнопка
[Содержимое дисплея]: скорость беговой дорожки, время упражнений, расстояние движения, калории и наклон
[Функция клавиш:] Клавиша запуска/остановки, клавиша настройки режима, клавиша скорости плюс или минус, клавиша наклона плюс или минус, клавиша быстрого доступа, клавиша наклона быстрого доступа;
[Функция приборной панели: 】 режим обратного отсчета, режим обратного отсчета расстояния, режим обратного отсчета калорий, встроенная программа движения;
[Установка:] может быть закреплена с помощью двустороннего клея в оригинальной поверхности корпуса; Или встраивается в Оригинальное окно панели приборов беговой дорожки
Настройка
Power on→ удалите safety→ нажмите кнопку "режим" в течение 3 секунд → 100 покажет на console→ приложение, нажав кнопку "старт" и "Скорость +-" button→ нажмите кнопку "старт" еще раз, чтобы сохранить настройки.
Определение диапазона по умолчанию Keyno.
101 минимальная скорость 1,0 0,5-3,0
102 Максимальная скорость 12 3,0-16
Калибровка скорости 103 13,5-1,0 20,0
104/

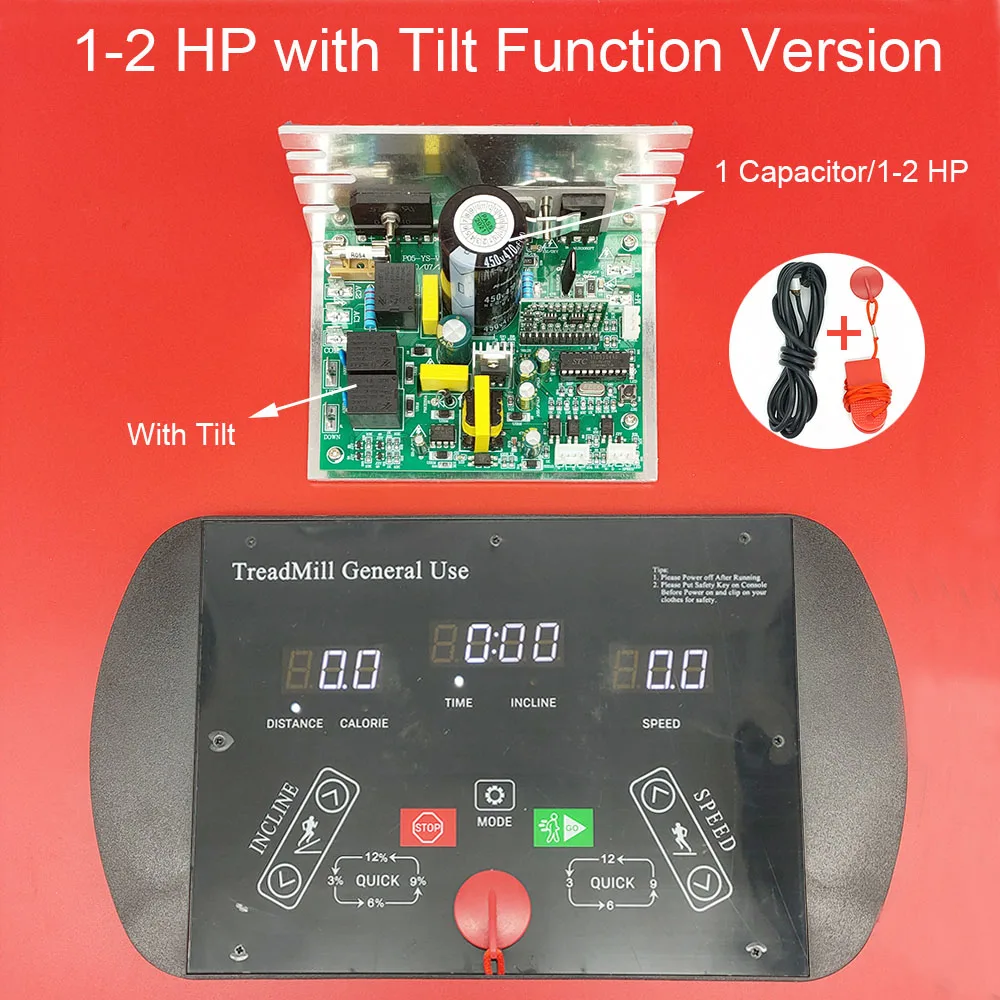

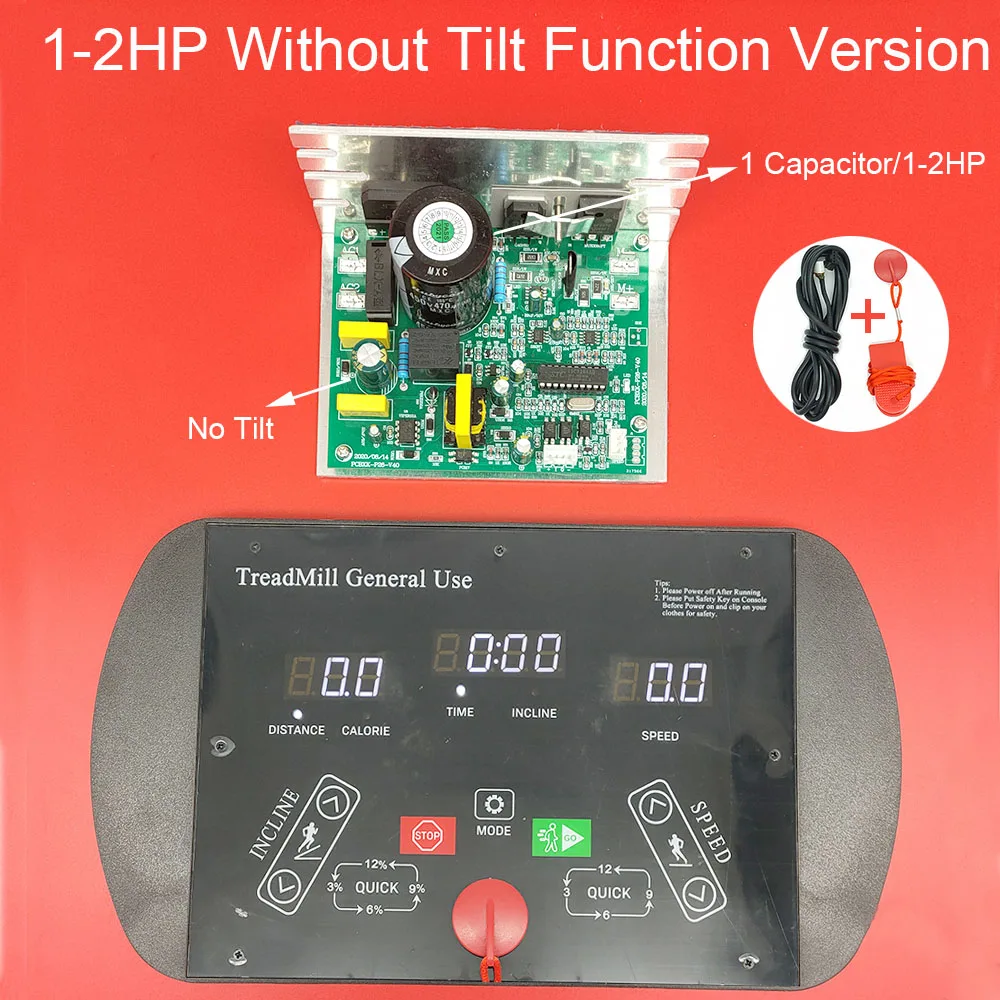

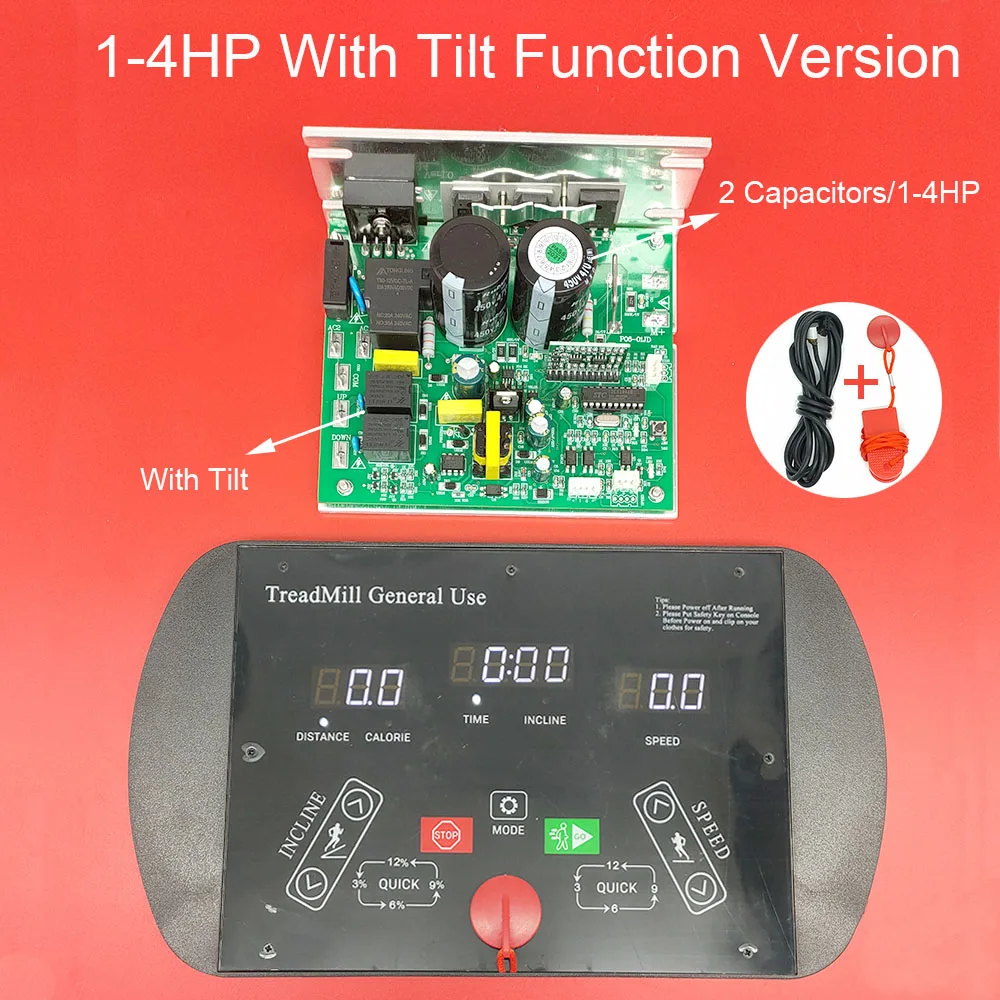

105 функция наклона 10,0 10,0 (без наклона)/10,1 (наклона)
106 сенсор 22,1
107 сила скручивания 3,0 0,5-20,0
PS: 103 соответствует калибровке скорости двигателя, чем больше заданное значение, тем меньше выходная скорость двигателя;
Если без датчика, 103 соответствует большему значению, чем больше скорость вывода двигателя.
106 -- 21,9 = с оптическим датчиком 22,0 = с магнитным датчиком 22,1 = без датчика (этот комплект может работать без датчика)
107 -- если скорость беговой дорожки слишком высокая или слишком низкая, необходимо отрегулировать силу скручивания.
Если без датчика, 103 соответствует большему значению, чем больше скорость вывода двигателя.
А. Как установить максимальную скорость 16 км/ч? (deнадо Максимальная скорость 12 км/ч)
1. Снимите ключ безопасности
2. Нажмите кнопку "mode" в течение 3 секунд, пока не увидите 100
3. Дважды нажмите кнопку «СТАРТ», пока не увидите 102, номер на правой стороне 102-это максимальная скорость по умолчанию-12
4. Нажмите скорость +, чтобы отрегулировать максимальную скорость, 16 макс
5. Нажмите кнопку «Старт», чтобы сохранить эту настройку
6. Поставьте ключ безопасности на дисплей -- ок.
B: Как подключить датчик скорости?
Для этого комплекта не нужен датчик скорости
В. Можно ли регулировать наклон? Наклон не работает.
Да, как показано ниже
1. Снимите ключ безопасности
2. Нажмите кнопку "mode" в течение 3 секунд, пока не увидите 100
3. Нажмите кнопку «СТАРТ» несколько раз, пока не увидите 105
4. 105 = 10,1 означает функцию наклона, 10,5 = 10,0 без функции наклона
5. Нажмите кнопку speed + _ для регулировки 10,0/10,1
5. Нажмите кнопку «Старт», чтобы сохранить эту настройку
6. Поставьте ключ безопасности на дисплей -- ок.
D. Как установить силу крутящего момента
1. Снимите ключ безопасности
2. Нажмите кнопку "mode" в течение 3 секунд, дисплей покажет 100.
3. Нажмите кнопку «СТАРТ» несколько раз, пока не увидите на дисплее «107». (PS: 107 не является значением, это означает силу крутящего момента)
4. Установить значение «1,0» нажатием «speed-» (PS: обычно значение крутящего момента по умолчанию 3,5/5,1, F04 означает слишком большую силу крутящего момента, нужно уменьшить значение до 1,0)
5. Нажмите кнопку «начать», чтобы сохранить эту настройку.
