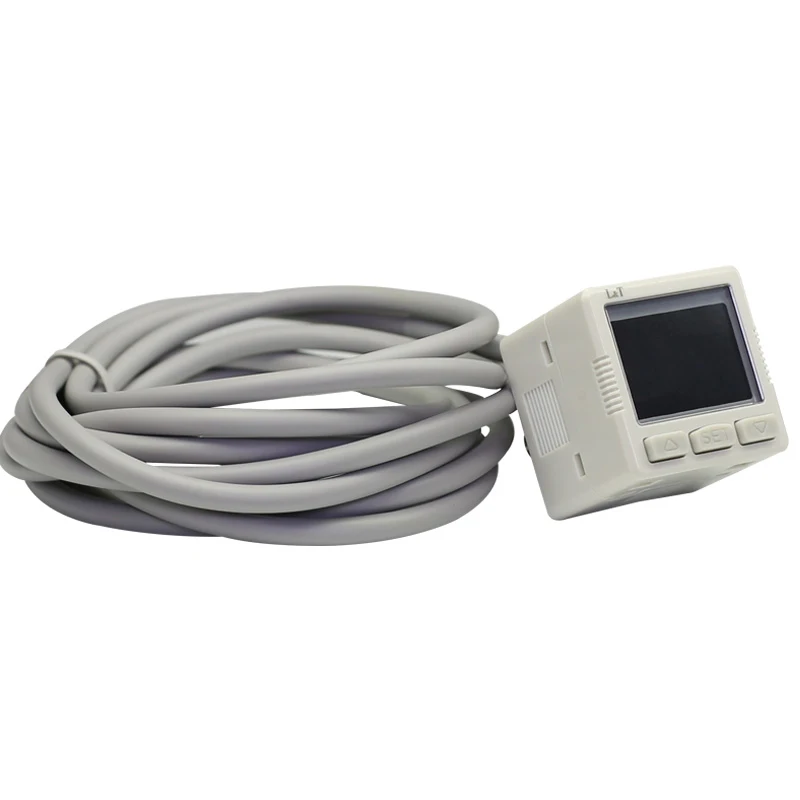

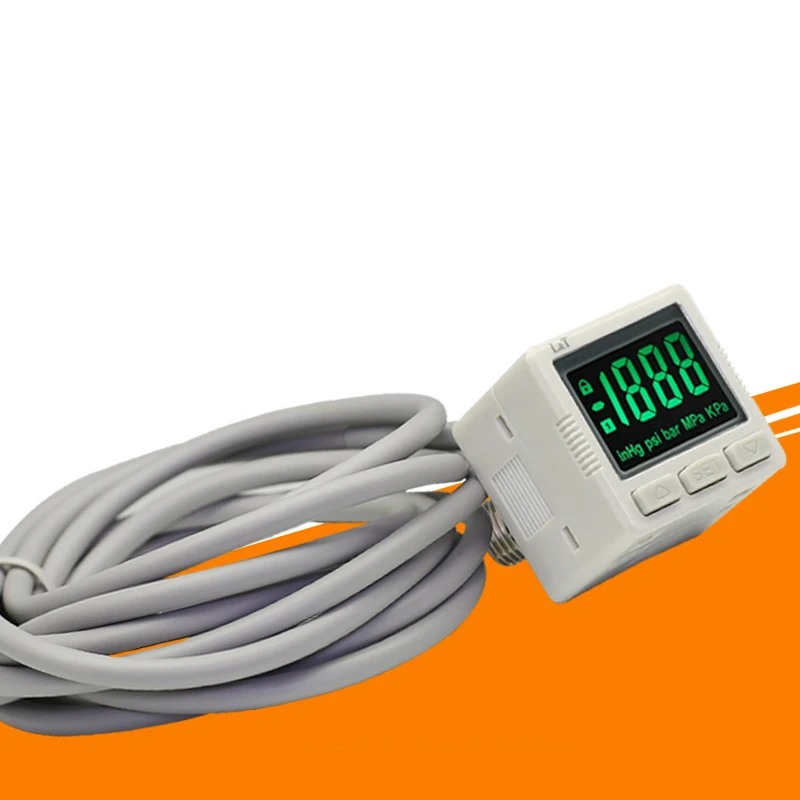

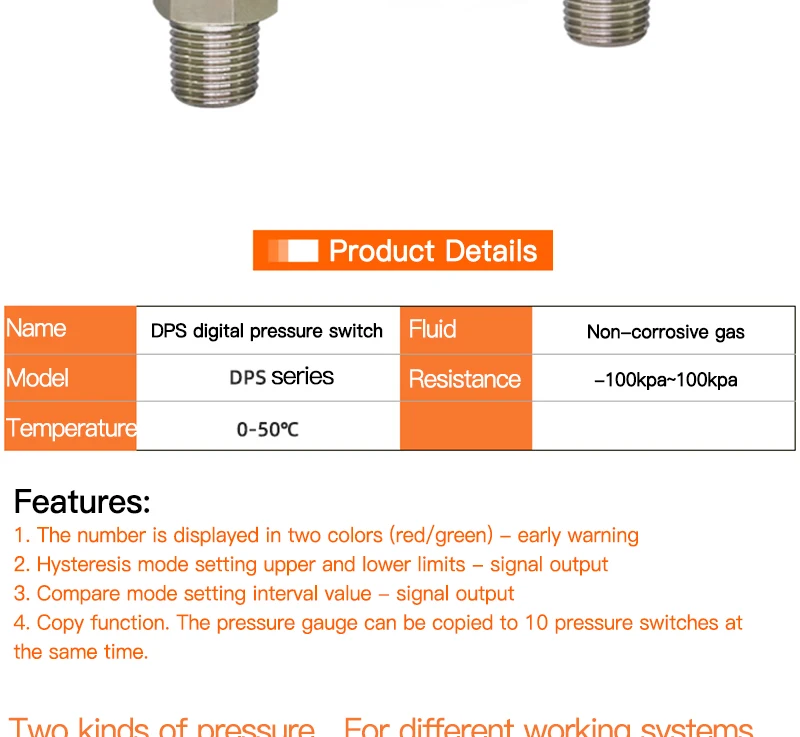

Цифровой электронный манометр ZSE ISE30A ZSE30AF, многоразмерный с линейным цифровым манометром, 1 шт.

1 шт. мульти-размер ZSE / ISE30A ZSE30AF цифровой электронный переключатель давления с линейным Цифровым Манометром

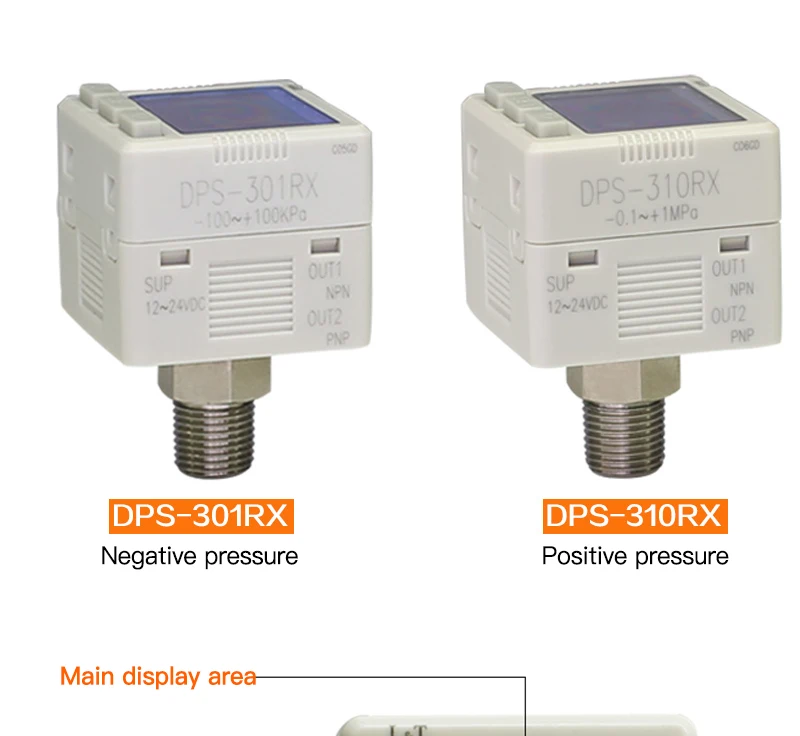

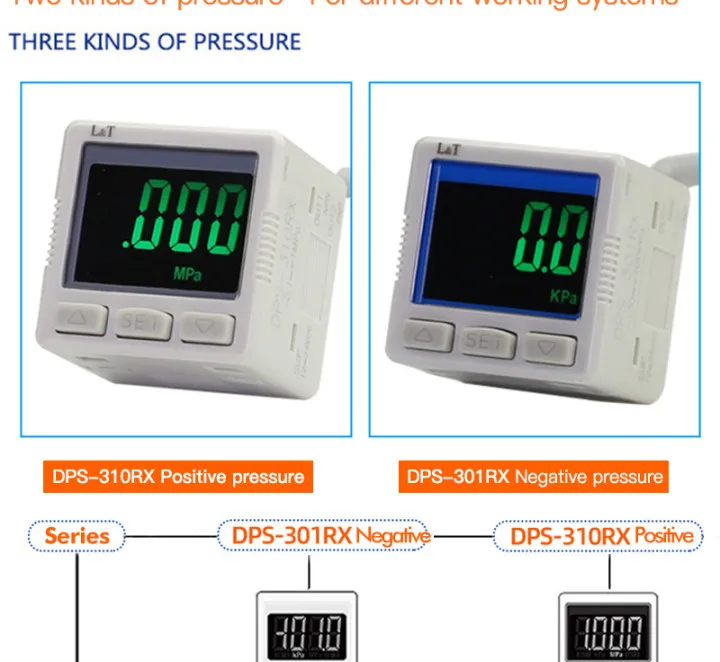

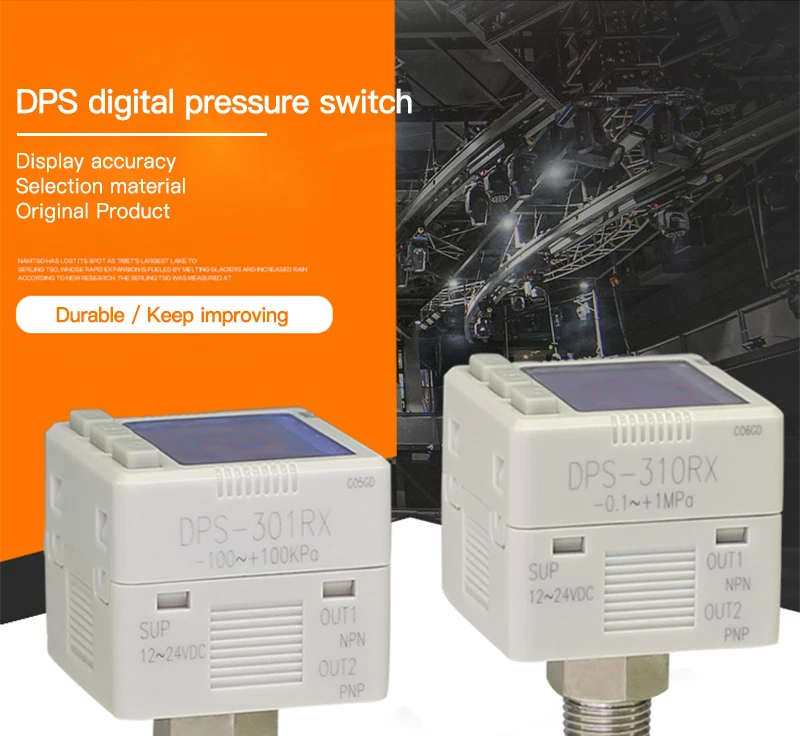

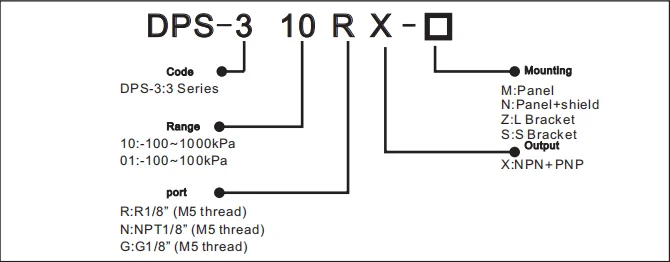

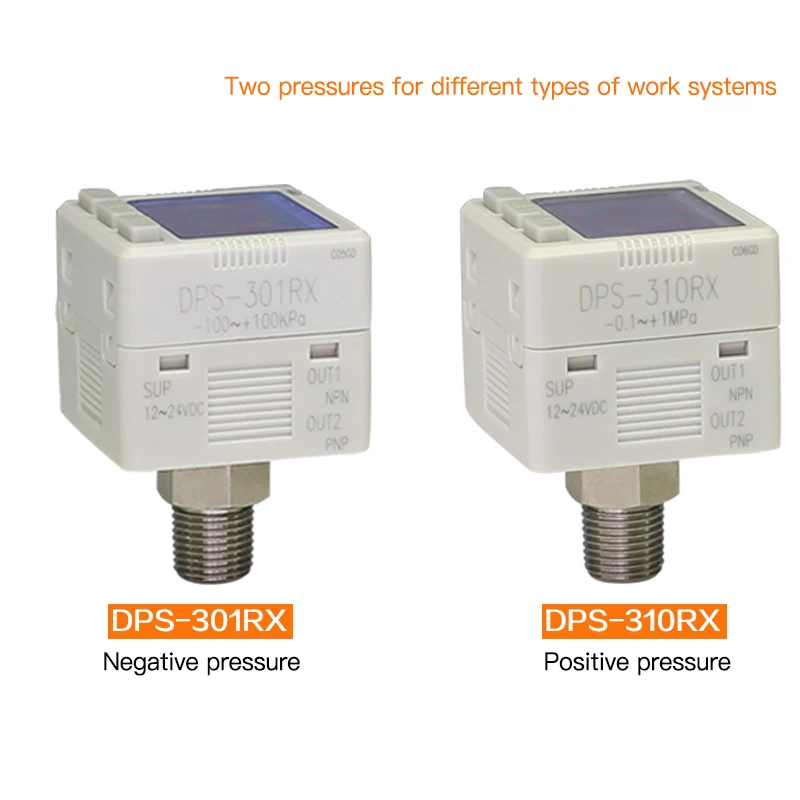

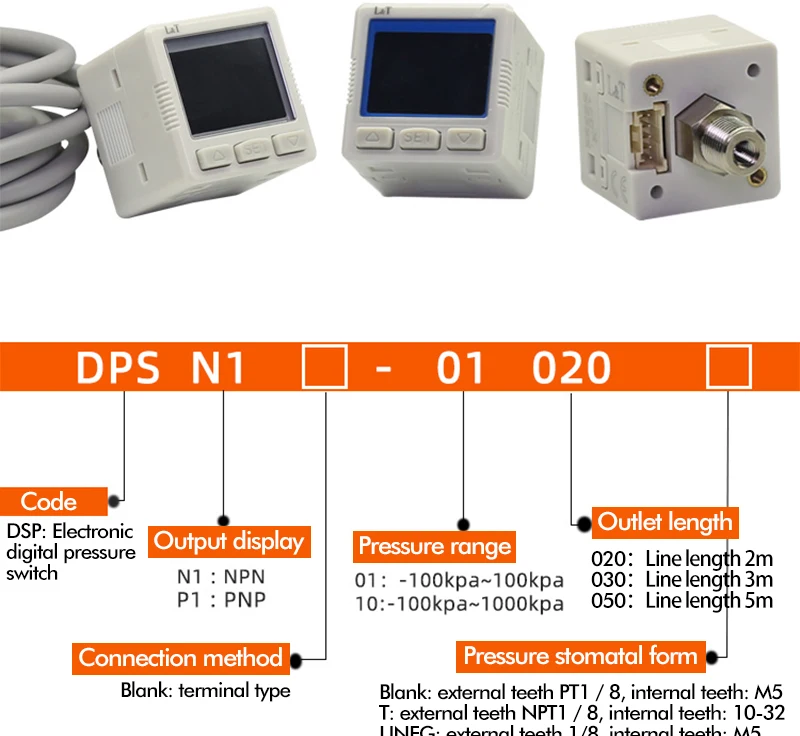

Модель

DPS 301 (соединение)

DPS 310 (положительный)

ДавлениеИзмерение

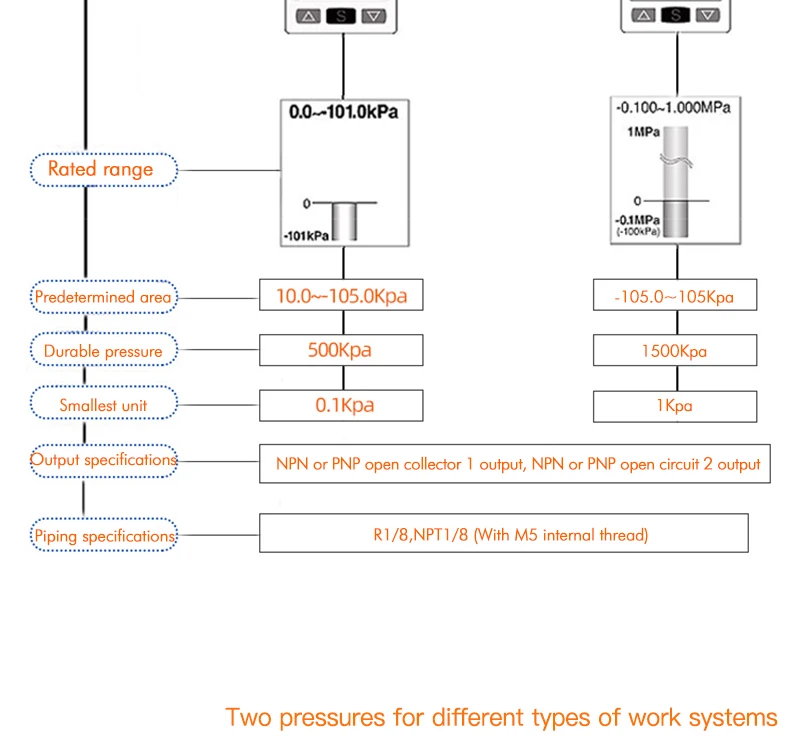

Диапазон измерения

-100 кПа ~ 100 кПа

-0,100 МПа ~ 1.000мпа

Диапазон установки

-100 кПа ~ 100 кПа

-0,100 МПа ~ 1.000мпа

Выдерживает давление

500 кПа

1,500 МПа

Тип давления

Невоспламеняющийся, некоррозионный газ, измерение давления

Точность измерения

≤ ± 2 F.S.(температура окружающей среды 25 °)

Ошибка температуры

≤ ± 3 Ф. С. (диапазон температур 0 ~ 50 °)

Мерный узор

Легкий режим/режим гистерезиса/режим уплотнения верхней и нижней границ

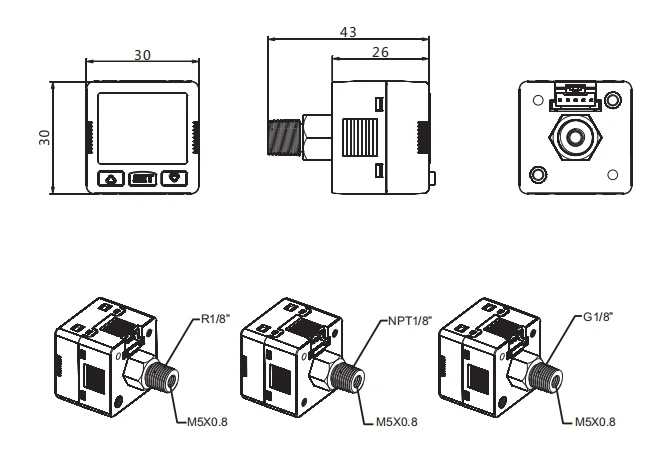

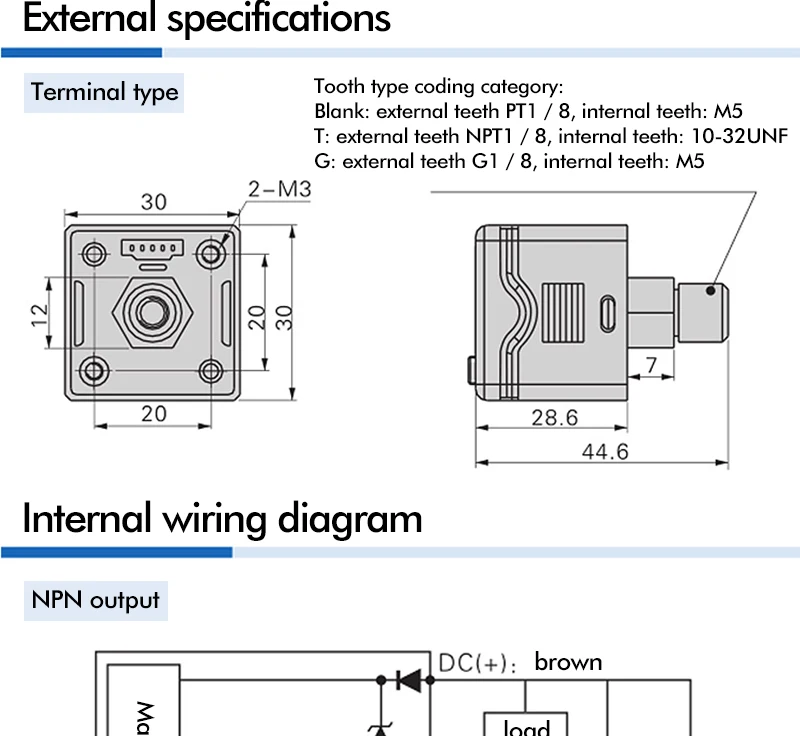

Размер порта

Внешний R1/8,NPT1/8,G1/8 Вариант, внутренняя резьба M5

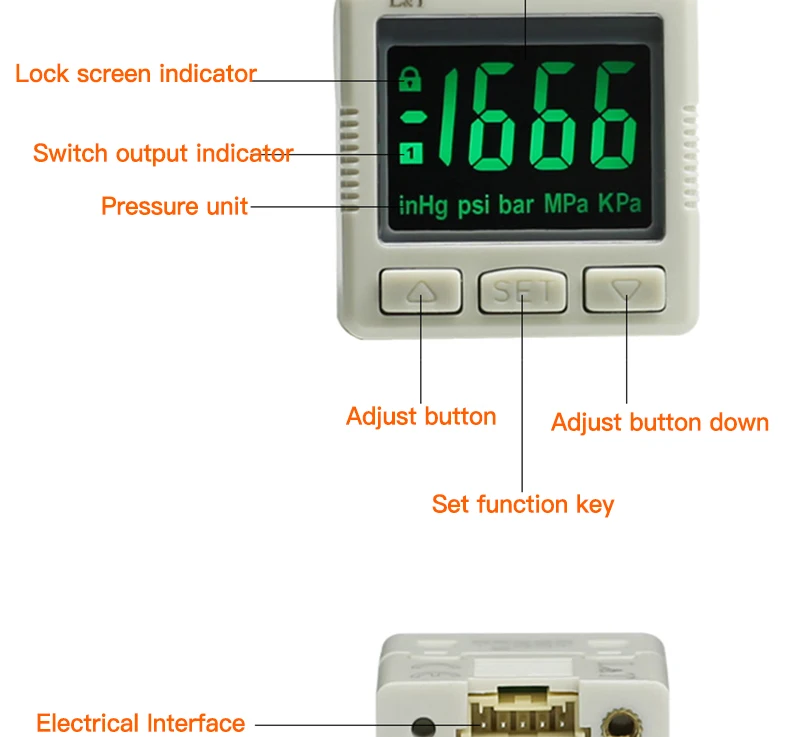

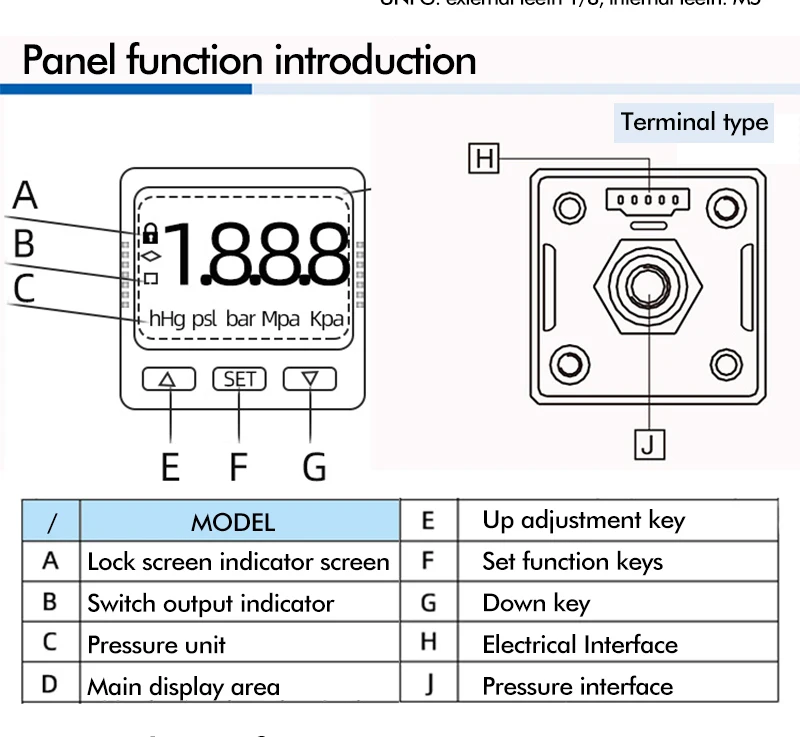

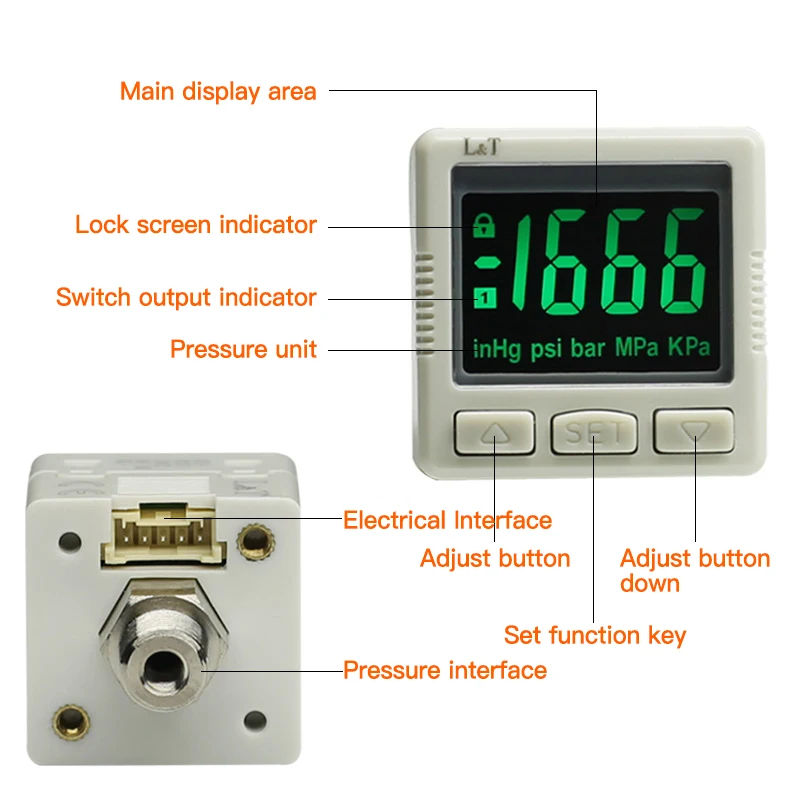

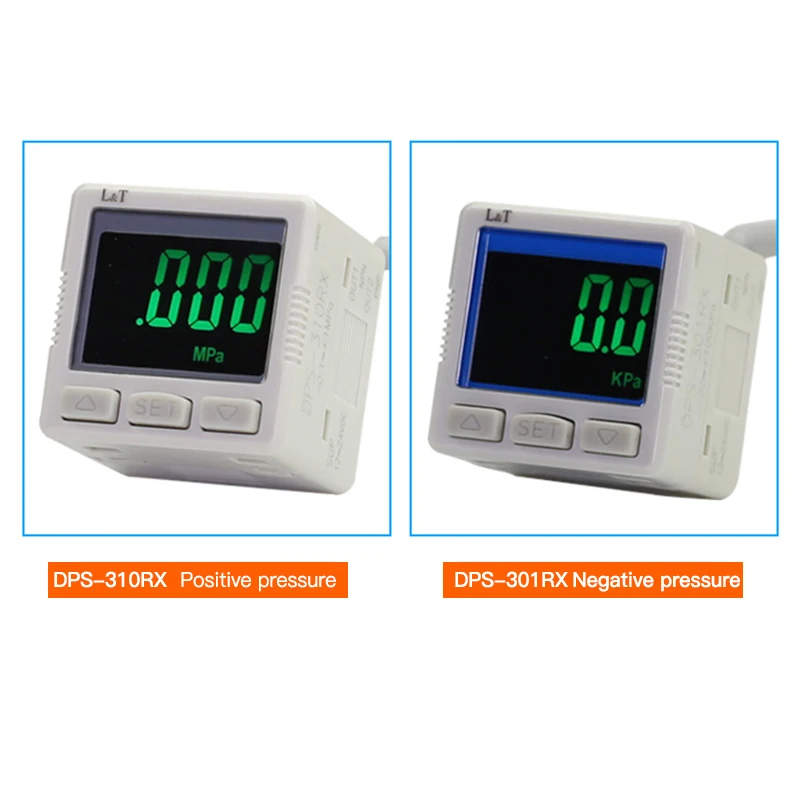

Дисплей

Отображение состояния

4-цифровое измерительное значение, блок дисплея, выход индикации состояния

Демонстрационная модель

Регулируемая подсветка, 4 группы моделей дисплея

Диапазон напряжения

12 ~ 24 В постоянного тока ± 10%

Мощность сжатия

Макс. 40 мА (без нагрузки)

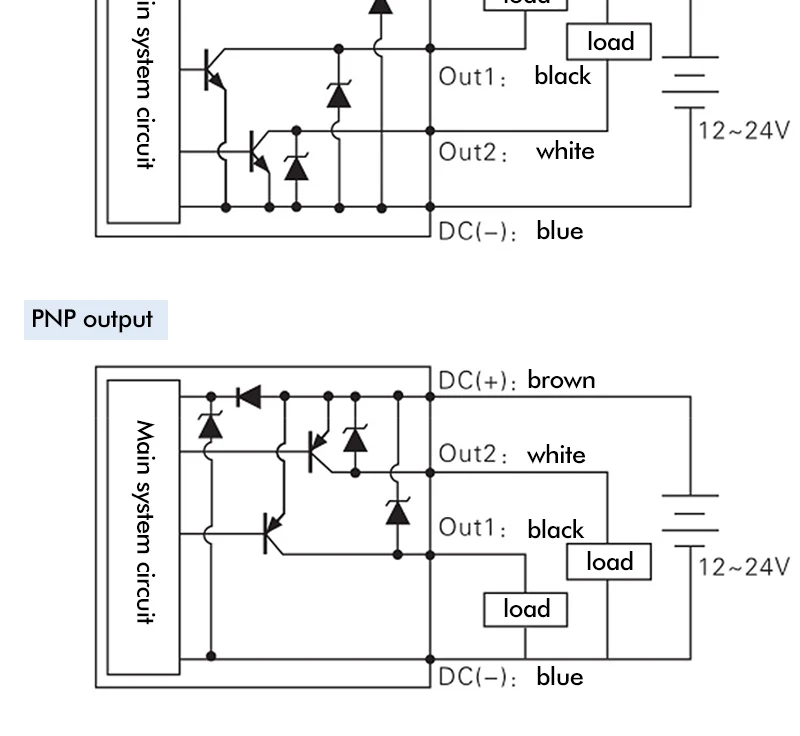

Выходной сигнал

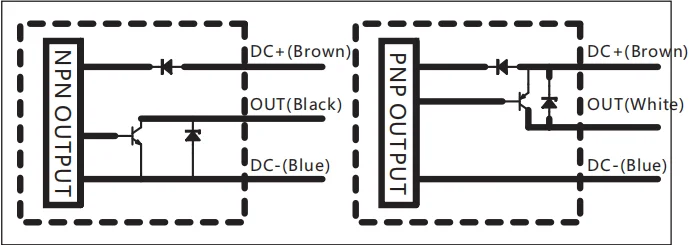

Выход транзистора

Выход открытого коллектора NPNВыходной ток: 80 мА МаксПадение напряжения: ≤ 1 в

Выход открытого коллектора PNPВыходной ток: 80 мА МаксПадение напряжения: ≤ 1 в

Время отклика

Регулируемый: 2 5 мс, 20 мс, 100 мс, 500 мс, 1000 мс, 2000 мс

Защита от короткого замыкания

Да

Защита окружающей среды

IP уровень

IP40

Температура окружающей среды

Рабочая температура 0 50 Температура хранения-20 ~ 60 °C

Влажность окружающей среды

Рабочая humidity35 ~ 80% RH

Напряжение изоляции

1000VAC 1 мин

Сопротивление изоляции

≥ 50 мОм (500 В постоянного тока)

Шок

Макс 100 м/с2, 3 раза каждый в 6 направлениях X.Y и Z

Вибрация

Амплитуда 1,5 мм. 10 Гц ~ 500 Гц, 2 часа в каждом направлении из X.Y и Z

Блокировка: в режиме измерения нажмитеВверх + комплект + DOEN в то же время до«Блокировка на» показана, отпустите кнопки;Разблокировка: в режиме измерения нажмитеВверх + комплект + вниз в то же время unitl«Заблокируйте», отпустите кнопки.

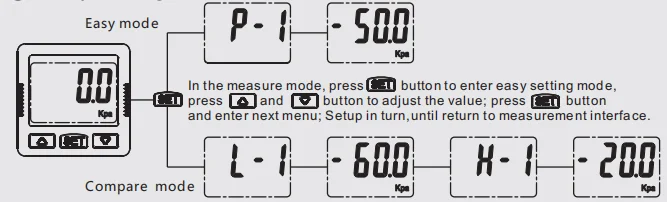

В режиме измерения нажмите кнопку SET, чтобы перейти в режим легкой настройки,Нажмите вверх и вниз, чтобы отрегулировать значение; Нажмите кнопку SETИ введите следующее меню; Настройка в свою очередь, до возврата к интерфейсу измерения.

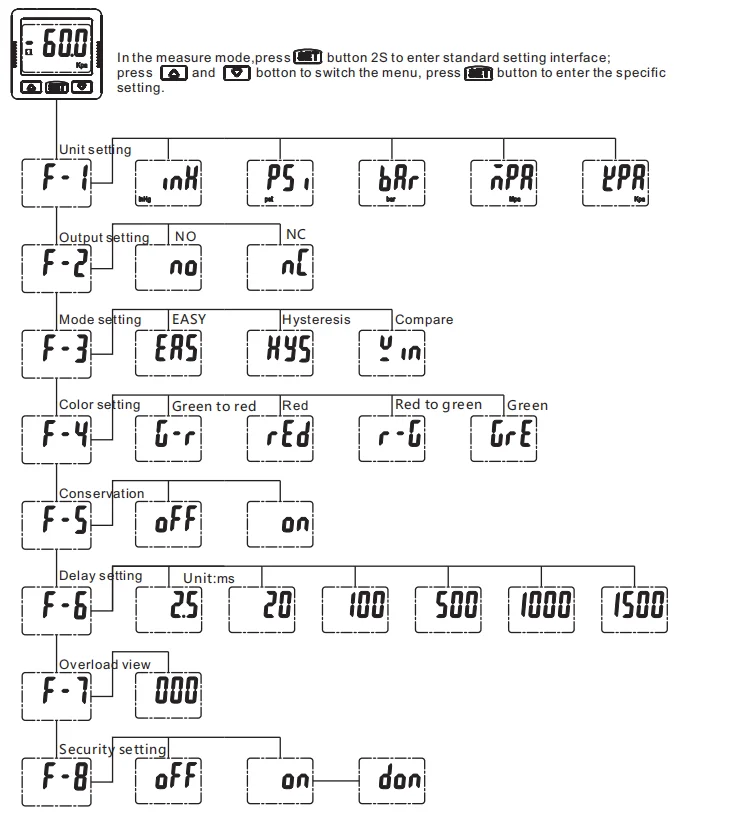

В режиме измерения нажмите кнопку SET 2S для ввода интерфейса стандартной настройки;Нажмите кнопку вверх и вниз, чтобы переключить меню, нажмите кнопку SET, чтобы ввести конкретныйНастройка

Код ошибки

Проблема

Раствор

E-1

Превышает диапазон сброса нулевой точки

Диапазон сброса нулевой точки: +/-10% f. SНе превышайте значение

E-2

Большой выходной ток

Пожалуйста, проверьте выходной проводКороткое замыкание, перегрузка или другие

E-3

Неправильная Настройка давления

L-1< H-1

E-4

Ошибка хранения данных

Ошибка чипа требует сохранения

HHH

Измерение превышения давления

Отрегулируйте давление на диапазон

Тоот

ПА

КПа

М а

Кгс/см2

MmHg

Psi

Бар

Дюймы

1 Па

1.

0,001

0,00001

1 кПа

1000

1.

0,001

0,010197

7,500616

0,145038

0,01

0,2953

1 МПа

1000000

1000

1.

10,197

7500,616

145,038

10

295,2998

1kgf/cm2

98066,5

98,0665

0,098066

1.

735,559

14,2233

0,980665

28,95979

1 мм рт

133,32

0,13332

0,000133

0,001359

1.

0,019336

0,001333

0,03937

1psi

6895

6,985

0,006895

0,07031

51,7157

1.

0,06895

2,036074

1 бар

100000

100

0,1

1,01972

750,062

14,5038

1.

29,52998

1 дюймы

3386,388

3,386388

0,003386

0,03453

25,4

0,491141

0,033863

1.

1. Используется только для измерения давления воздуха, не используйте КОРРОЗИОННЫЙ или легковоспламеняющийся газ.2. Избегайте использования при высокой температуре и высокой влажности.3. Перед установкой или удалением, пожалуйста, убедитесь, что источник давления был остановлен,Выходной провод разъединен с контроллером, чтобы обеспечить безопасность.4. При установке, пожалуйста, используйте деталь, которая соответствует порту соединения давления и монтажуХорошо, чтобы избежать ошибки измерения или утечки газа и других проблем.5. Перед подключением к источнику питания убедитесь, что проводка правильная, более высокое напряжение на входе будетПовреждение Переключателя Давления
