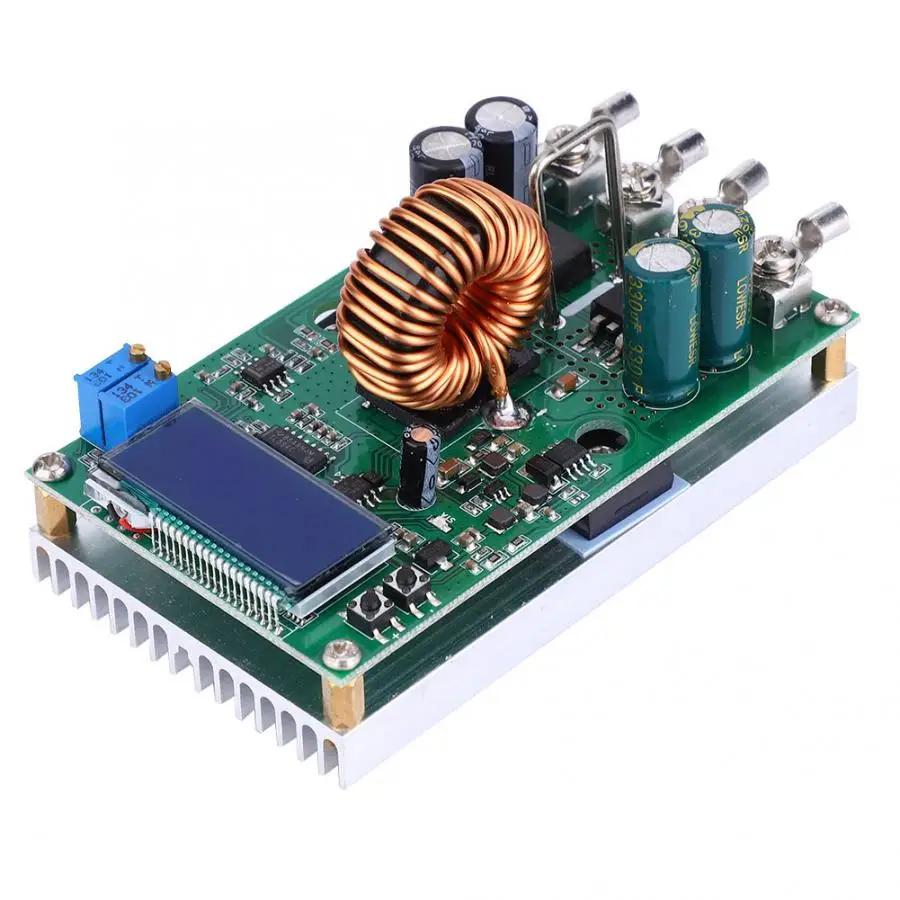

Особенность:1. Защита от перегрузки по току, более безопасная и надежная в использовании.2. Понижающее напряжение регулируется, может использоваться как зарядное устройство, модуль с драйвером постоянного тока для светодиода.3. ЖК-дисплей, двойной дисплей напряжения и тока.4. С защитой от короткого замыкания и защитой от обратной полярности входа.5. Широкий диапазон выходного напряжения, большой выходной ток и максимальная эффективность преобразования 95%.

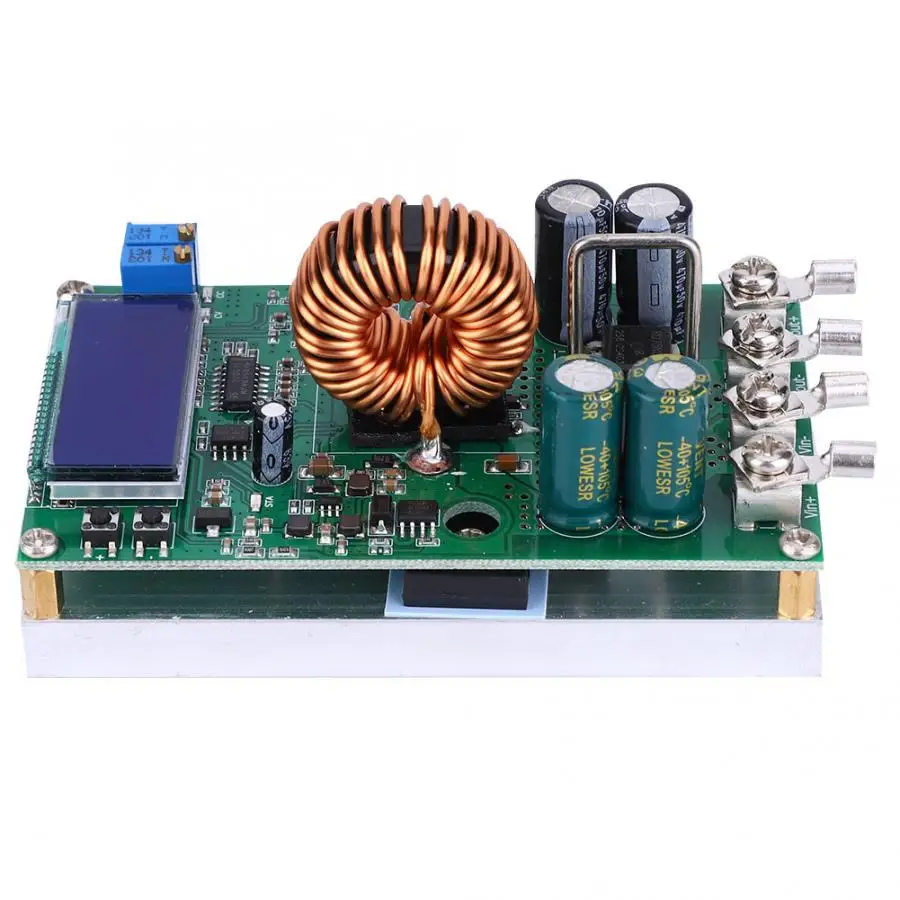

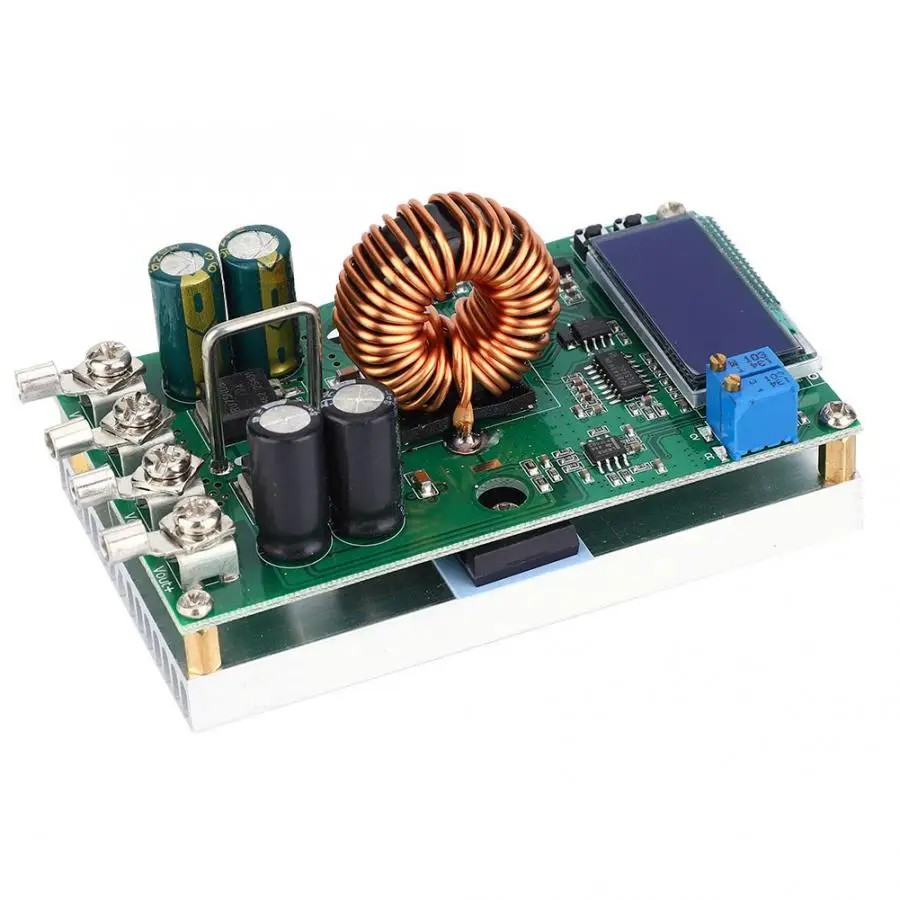

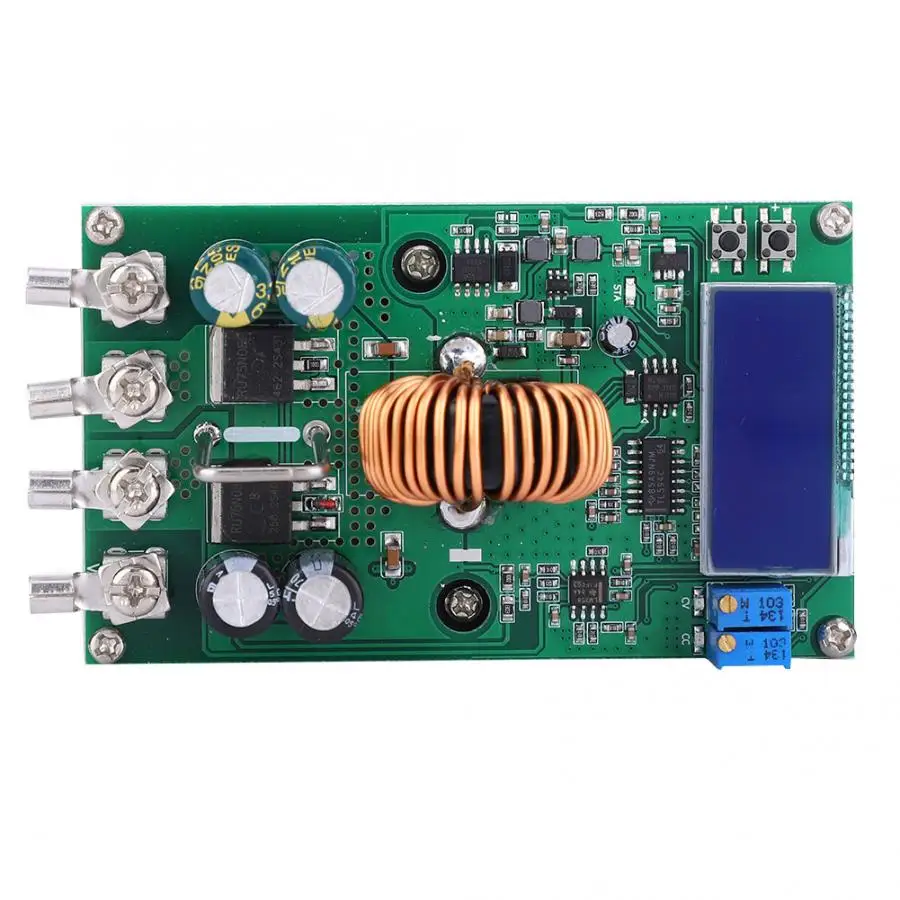

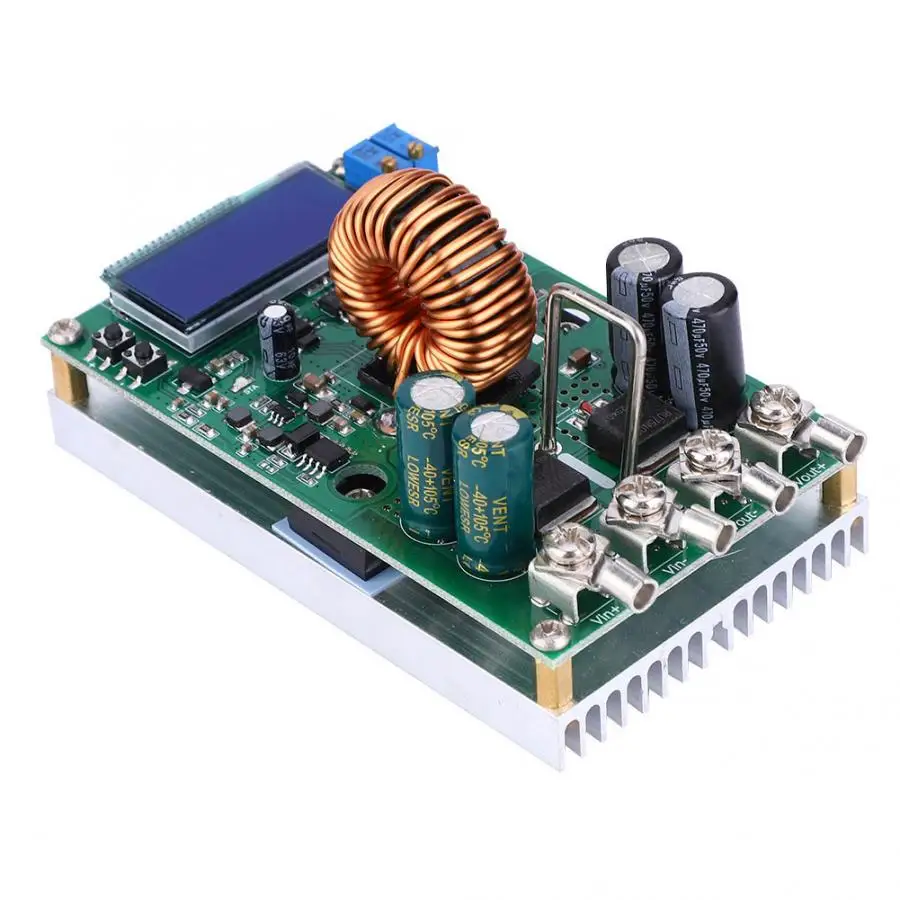

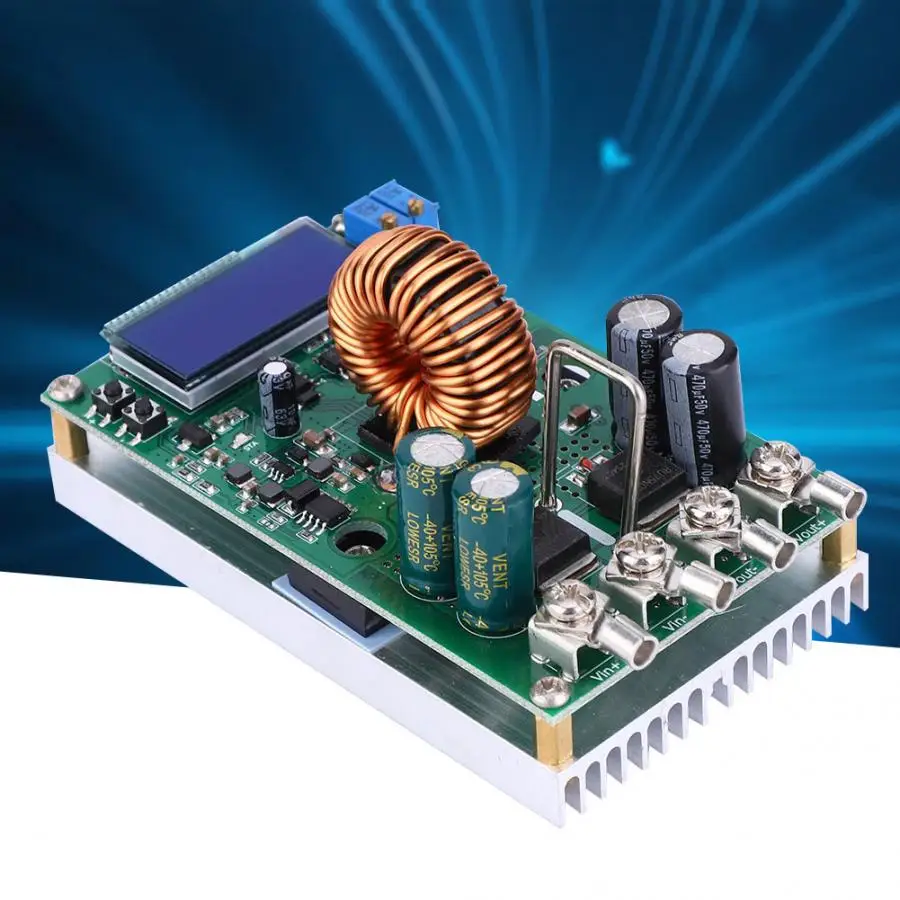

Спецификация:Тип товара: модуль источника питанияМодель: WD5020Входное напряжение: 7 ~ 50 вВыходное напряжение: 0 ~ 36 В, постоянная регулировка (можно использовать только в качестве понижающего модуля, входной сигнал должен быть больше выходного напряжения 1 в или более)Выходной ток: регулируемый, максимум 20 А (рекомендуется использовать в 15 А. Он может естественным образом рассеивать тепло при 10 А или ниже 140 Вт. Если он превышает, пожалуйста, усилите теплоотдачу! Для регулировки постоянного тока требуется выходное напряжение 2 в или более. Текущее регулирование может работать только в постоянном текущем состоянии.)Выходная мощность: до 300 Вт (рекомендуется использовать в пределах 250 Вт, снизите мощность при использовании большого дифференциального давления)Рабочая температура: -20 ~ 75 ℃ (обратите внимание на температуру силовой трубки при использовании, пожалуйста, усилите теплоотдачу)Рабочая частота: 300 кГцКПД преобразования: до 95%Защита от короткого замыкания: Да, постоянное значение тока в настоящее время устанавливается постоянным токомЗащита от обратного подключения входа: ДаОбратный поток на выходе: нет, пожалуйста, добавьте диод для зарядки!Способ подключения: Клеммная колодка или паяльная Клемма, VIN-вход, VOUT-выходРазмер: 100x60x48 мм/x дюйма
Метод калибровки:
Этот модуль имеет функцию калибровки, поэтому вам не нужно беспокоиться о неточности отображения измерений. Просто откалибруйте один раз! Модуль был откалиброван после отправки с завода. Если модуль отображается неточно, вы можете использовать следующий метод для калибровки!
Калибровка напряжения:
В условиях холостого хода нажмите и удерживайте кнопку ''+'', включите питание, войдите в режим калибровки напряжения, ЖК-экран начнет мигать, отпустите кнопку ''+'', нажмите кнопку «+», чтобы добавить, «-», чтобы уменьшить, откалибруйте до нужного входного напряжения, например: входное напряжение составляет 12,65 в, Затем отрегулируйте напряжение тока до 12,65 в, автоматически сохранив через 2 секунды, питание отключается и калибровка завершена!

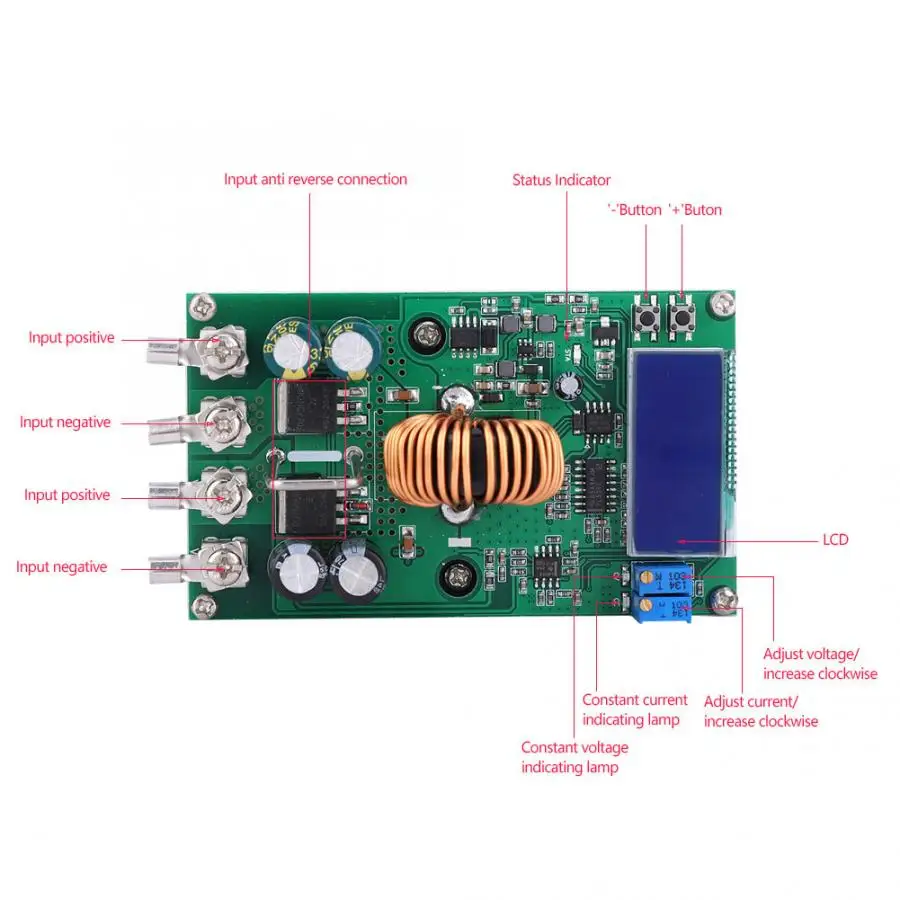

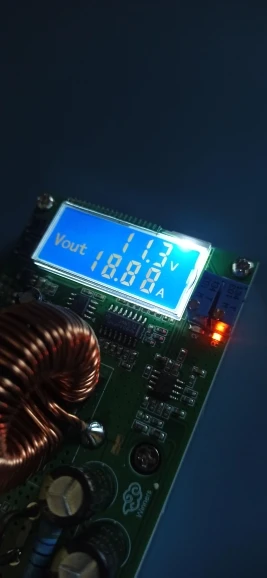

Инструкции по настройке:Кнопка «+» задает режим отображения и делится на три типа:1. Режим F-0: отображение выходного напряжения;2. Режим F-1: отображение входного напряжения;3. Режим F-2: поочередно отображает Входное и выходное напряжение;Инструкция по использованию: нажмите кнопку «+», чтобы просмотреть три режима отображения. Нажмите кнопку «-», чтобы сохранить и выйти. Нажмите кнопку «-» самостоятельно, чтобы переключить подсветку ЖК-экрана.
Диапазон применения (три варианта применения)
Обратите внимание, что регулируемый ток постоянного тока должен находиться в режиме постоянного тока, когда фактический выходной ток нагрузки больше заданного тока. В противном случае он будет работать в режиме постоянного напряжения. Это не ток, настроенный на 2А, то есть любое оборудование изменится на 2А. Знай. Будет действовать постоянный ток выше 2 в на выходе!
1. Используйте как обычный понижающий модуль с защитой от перегрузки по току
Инструкции:
(1) в условиях холостого хода Отрегулируйте «постоянное пьезоэлектрическое устройство CV», чтобы выходное напряжение достигло желаемого значения напряжения;
(2) Подключите нагрузку, подключите линию с толстой точкой, настройте контрчасы с «потенциометром постоянного тока», чтобы уменьшить размер, заводской по умолчанию 10 А, если фактическая потребность ниже выходного тока постоянного тока 10 А, Вам нужно отрегулировать счетчик часов, цикл отображения тока изменится. (Текущее значение, отображаемое амперметром, составляет 4 а, тогда максимальный ток модуля ограничивается 4 а, И красный световой индикатор постоянного тока, светильник ток достигает 4А)
2. Используйте как зарядное устройство
Инструкции:
Важно: многие родители получили МОП-трубку, когда они начали ее использовать. В частности, они используются для подзарядки аккумулятора и подключения двигателя к двигателю. Не забудьте добавить диод на выход модуля, чтобы предотвратить обратный поток. Оплавление должно быть сгорело, диоды доступны для продажи! Помните, помните!
(1) определяет напряжение холостого хода и ток заряда аккумулятора; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то Напряжение холостого хода составляет 4,2 в, И максимальный ток заряда 1С, т. Е. 2200ма)
(2) в условиях холостого хода Отрегулируйте «постоянный пьезоэлектрический позиционер CV», чтобы выходное напряжение достигло плавающего напряжения;
(3) аккумулятор подключен к задней части диода против обратного потока. Соединительная линия толстая. Отрегулируйте «потенциометр постоянного тока». Часы с обратной стороны отклоняется. По умолчанию завод 10А. Если фактический выход ниже выходного тока постоянного тока 10 А, требуется несколько оборотов часы с обратной стороны, чтобы настроить Текущий Дисплей для изменения. (Текущее значение, отображаемое амперметром, составляет 4 а, тогда максимальный ток модуля ограничивается 4 а, И красный световой индикатор постоянного тока, светильник ток достигает 4А)
(4) Ток зарядки и поворота лампы по умолчанию составляет 0,1 от тока зарядки; (для зарядки по постоянному току горит красный индикатор постоянного тока, ток постепенно уменьшается во время зарядки, И постепенно заряжается зарядкой постоянным током. Для зарядки при постоянном напряжении горит желтый светильник катор постоянного напряжения CV. Если ток зарядки установлен в 1 А, то когда ток зарядки меньше 0,05 А, горит полный индикатор STA, и аккумулятор полностью заряжен.
3. Как модуль с драйвером постоянного тока для светодиода
Инструкции:
(1) определяет рабочий ток и максимальное рабочее напряжение, при котором нужно управлять светодиодами;
(2) в условиях холостого хода Отрегулируйте «постоянный пьезоэлектрический позиционер CV», чтобы выходное напряжение достигло рабочего напряжения светодиода;
(3) Подключите светодиодную нагрузку к более Толстому проводу, отрегулируйте «потенциометр постоянного тока» на часы с обратной стороны, чтобы уменьшить размер, завод по умолчанию-10 А, если фактическая потребность ниже выходного тока постоянного тока 10 А, Вам нужно перевернуть часы в несколько тонов, так как текущий дисплей изменится в нескольких оборотах. (Текущее значение, отображаемое амперметром, составляет 4 а, тогда максимальный ток модуля ограничивается 4 а, И красный световой индикатор постоянного тока, светильник ток достигает 4А)
Посылка тация:
1 х модуль
Примечание:

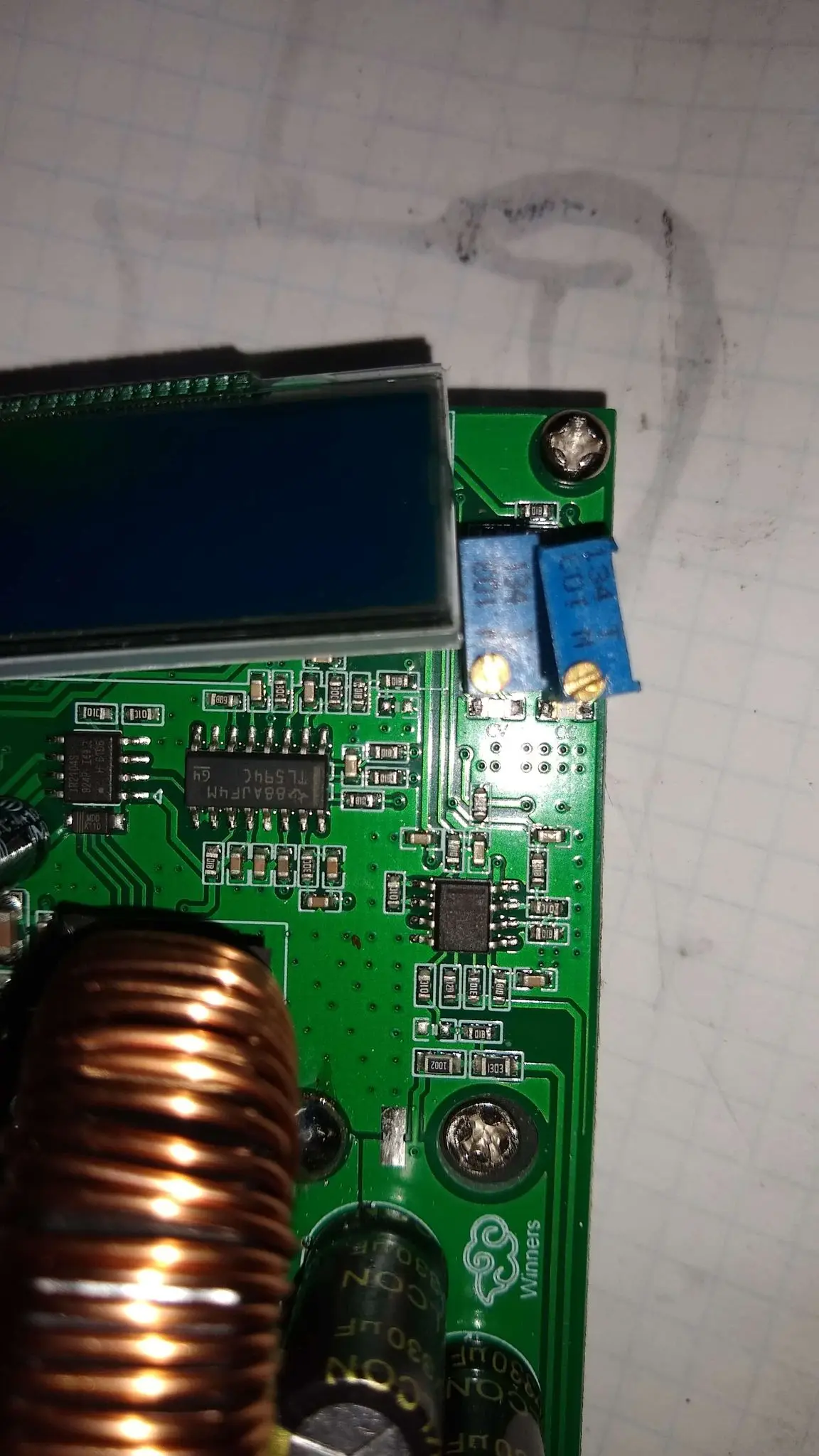

Выходное напряжение отрегулировать нельзя, так как выходное напряжение модуля по умолчанию составляет около 20 в, когда он покидает завод. При возникновении этой проблемы поверните потенциометр CV более 10 раз против часовой стрелки, пока значение напряжения не изменится, а затем используйте модуль для нормальной регулировки напряжения.
