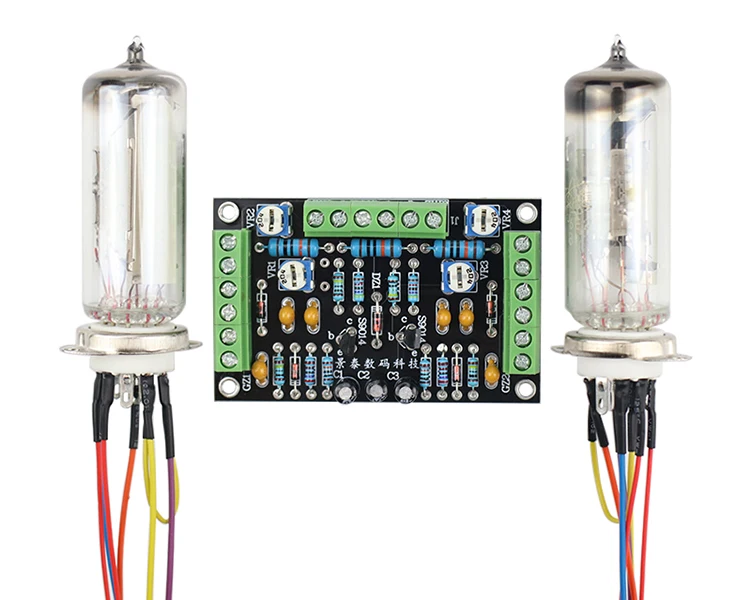

GHXAMP 6E2 кошачий глаз индикатор трубки драйвер плата комплект двухканальный флуоресцентный индикатор уровня усилитель привода DIY модификация

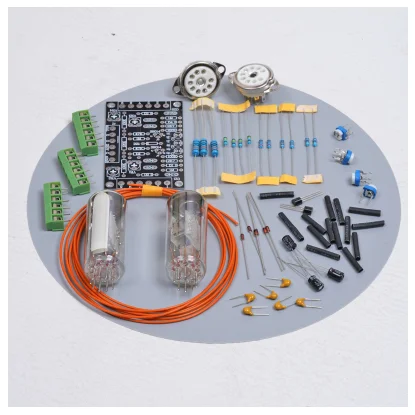

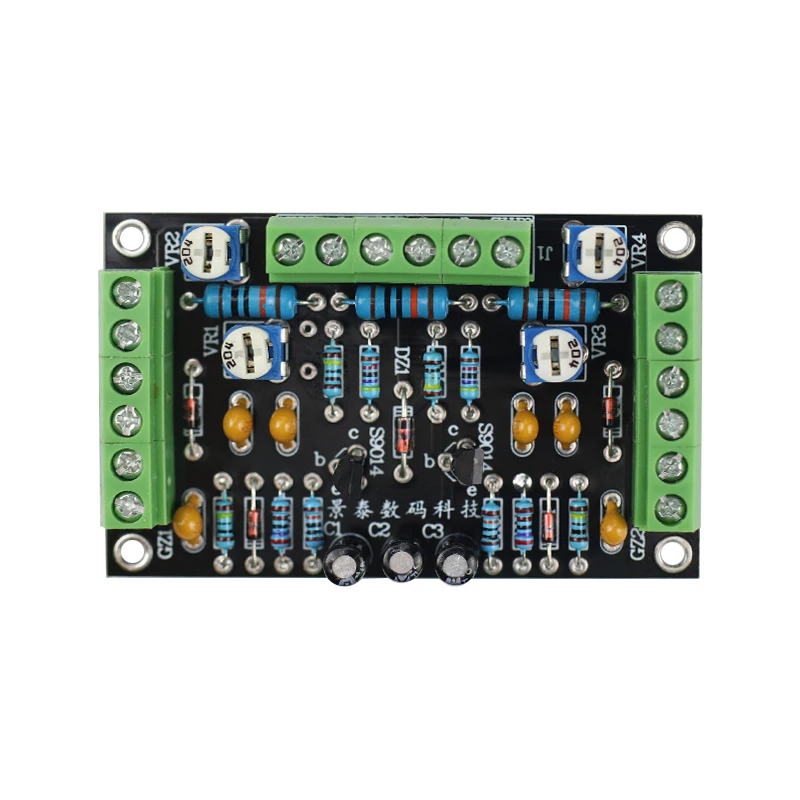

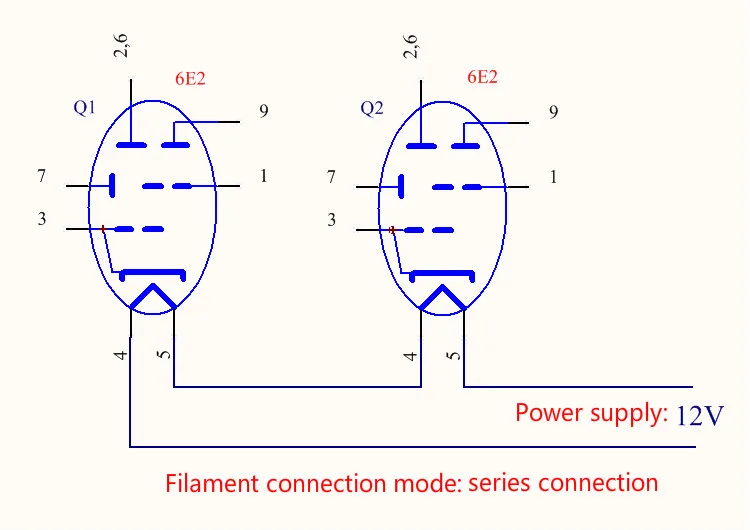

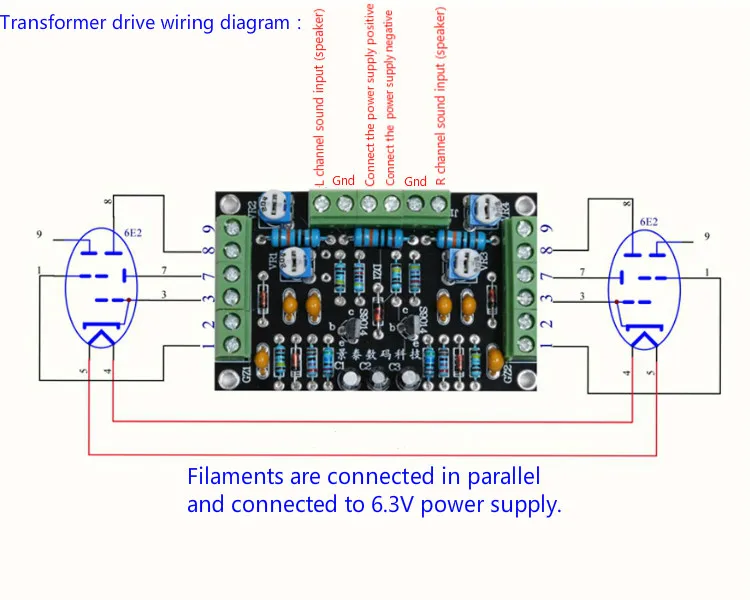

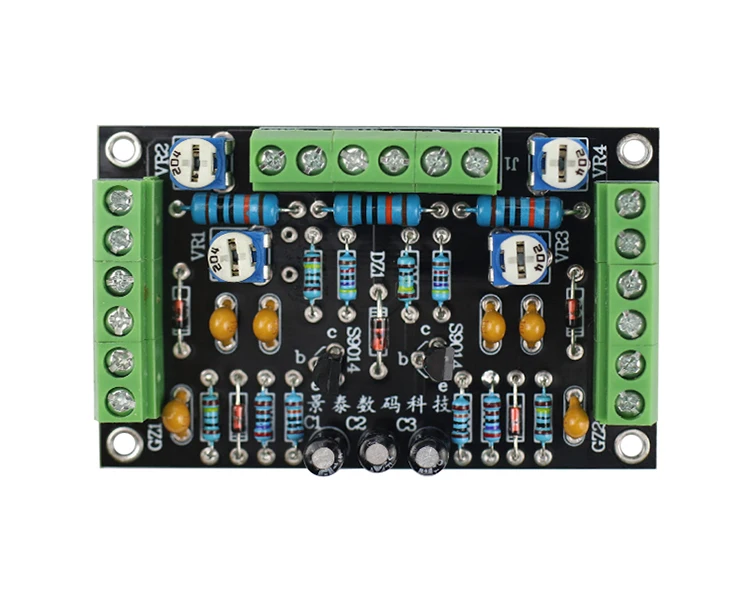

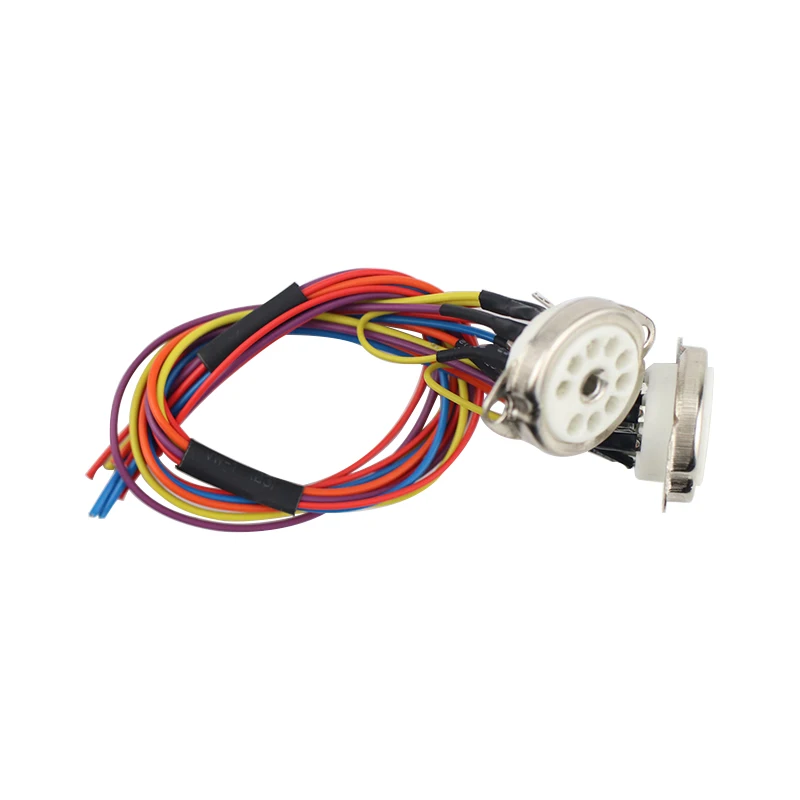

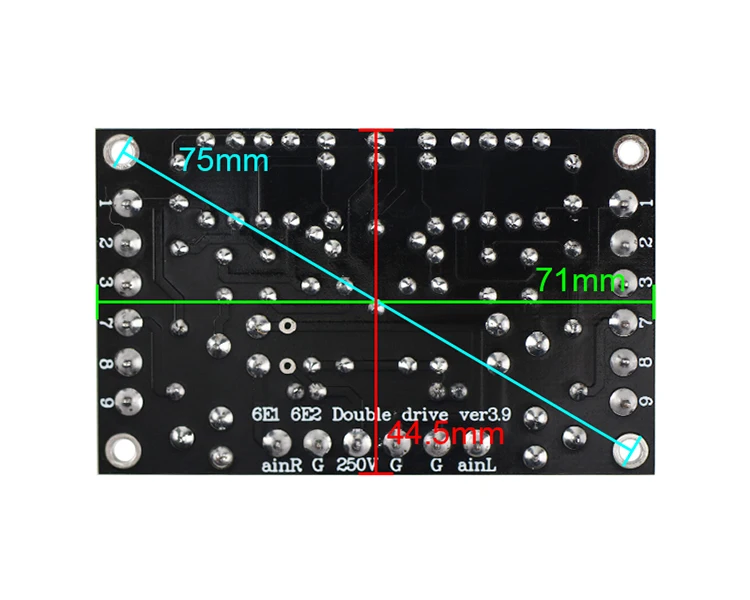

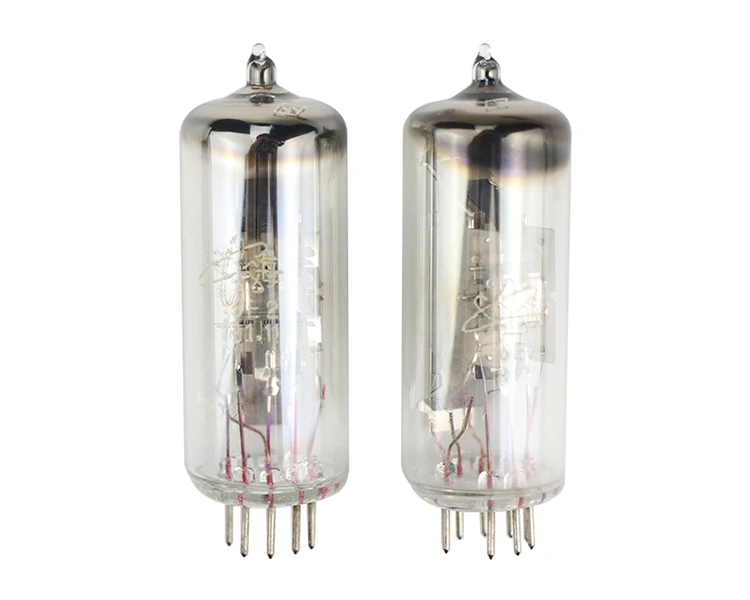

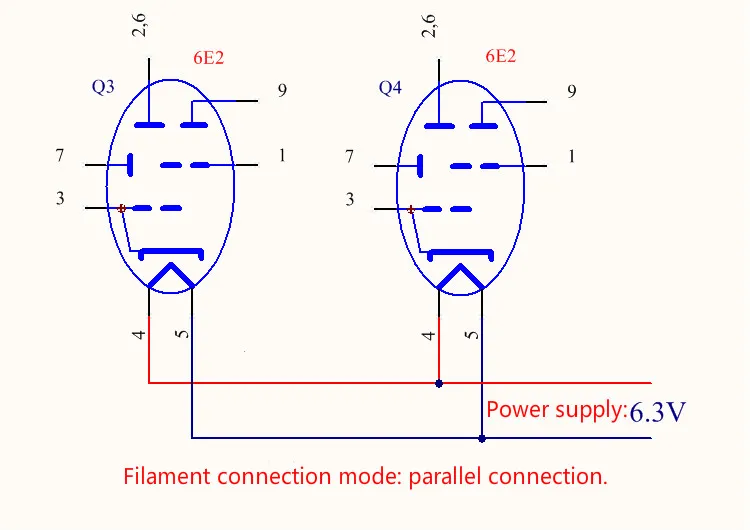

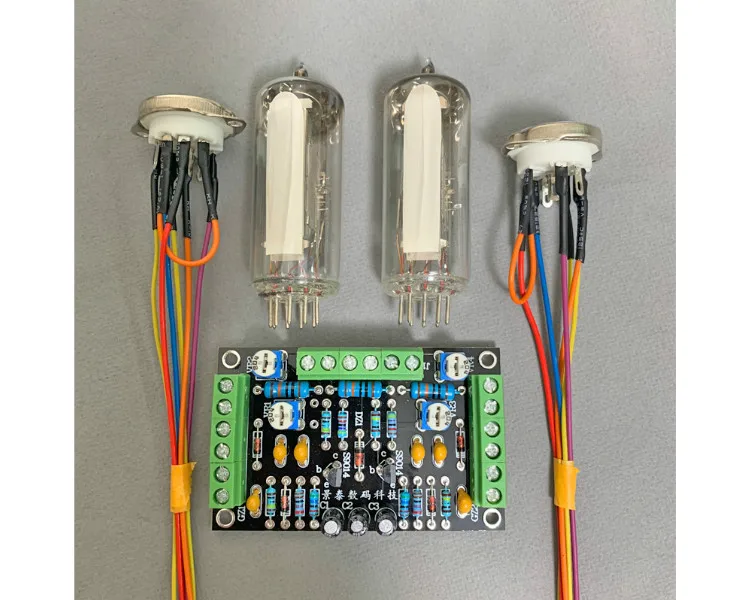

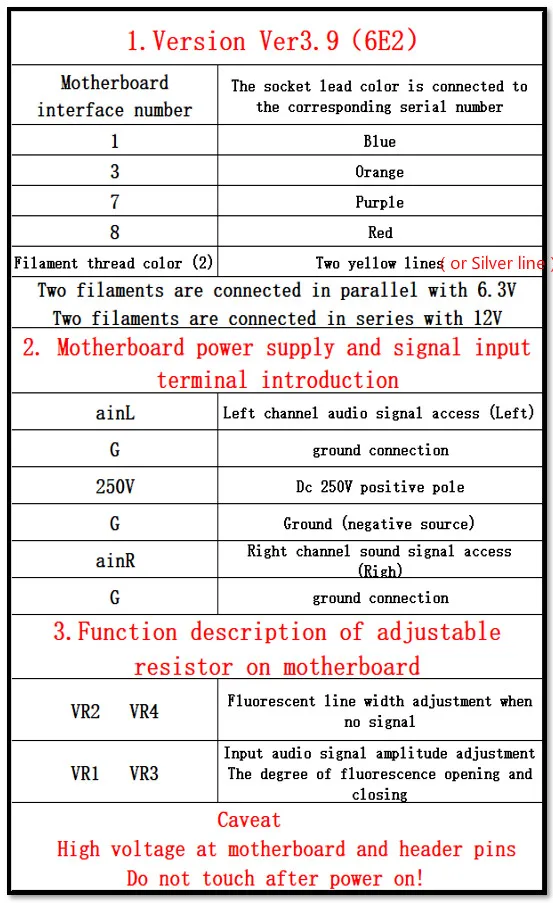

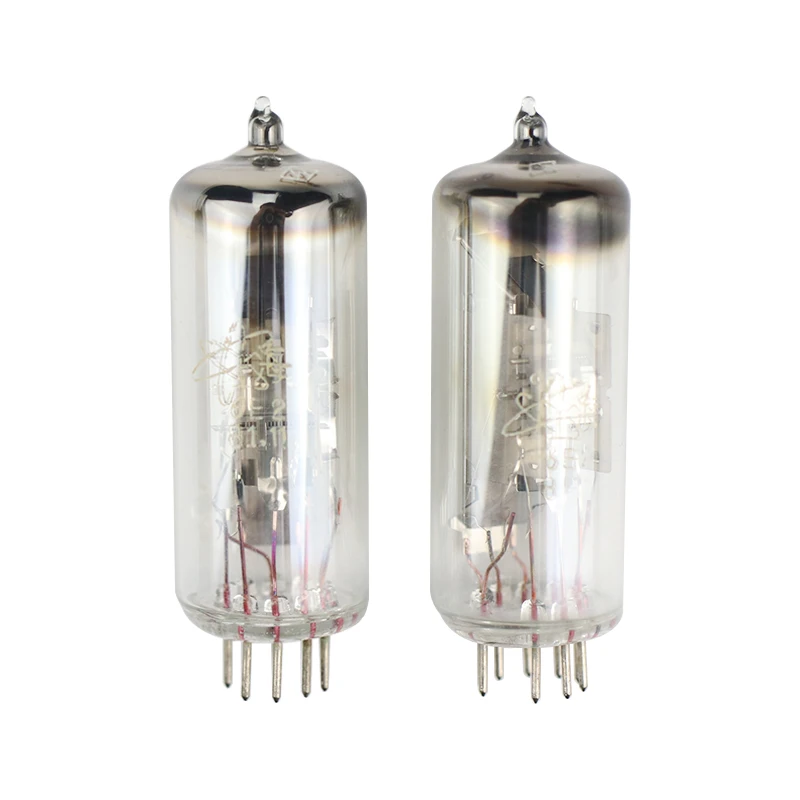

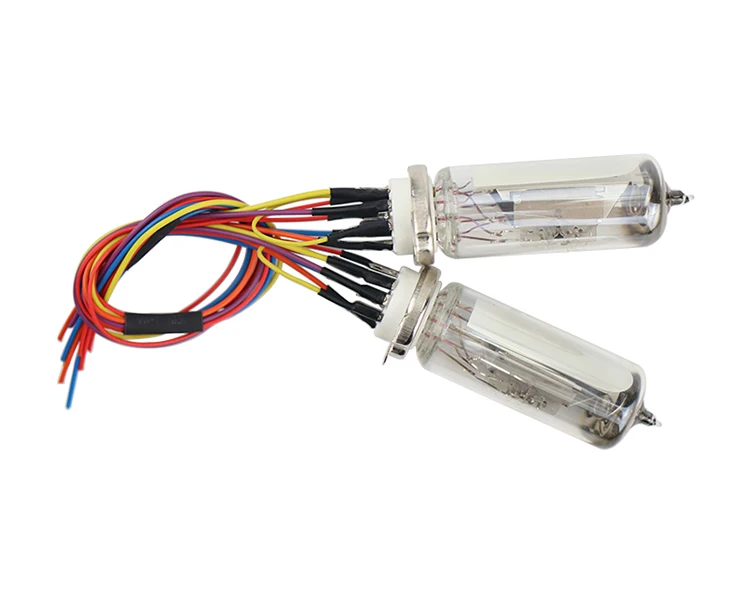

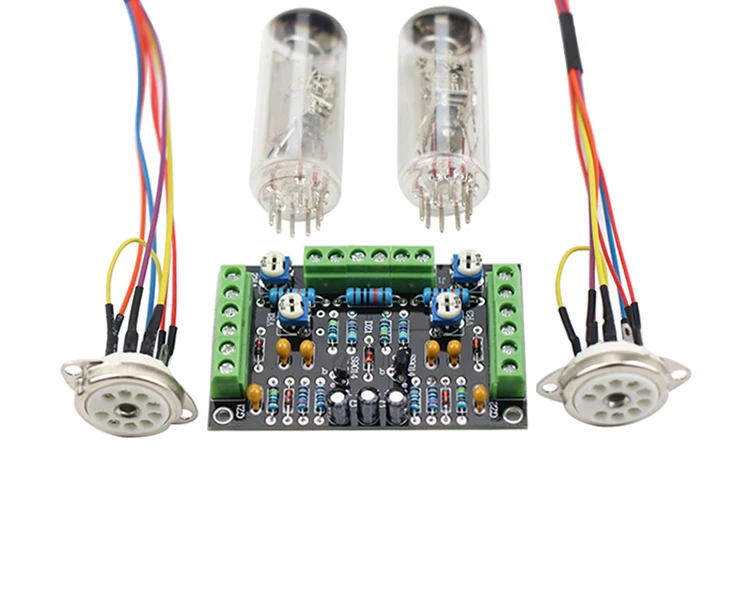

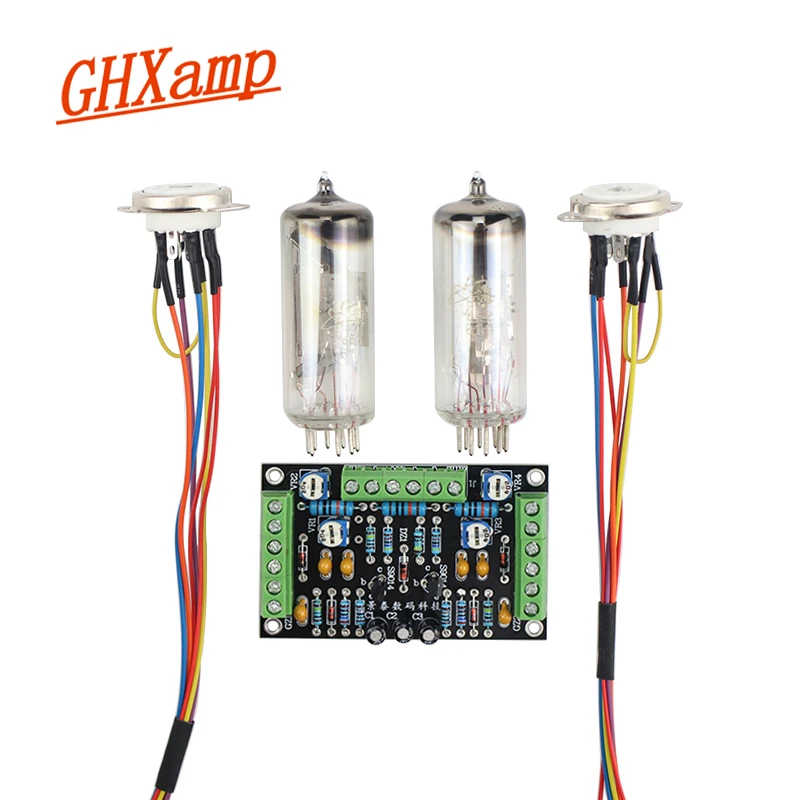

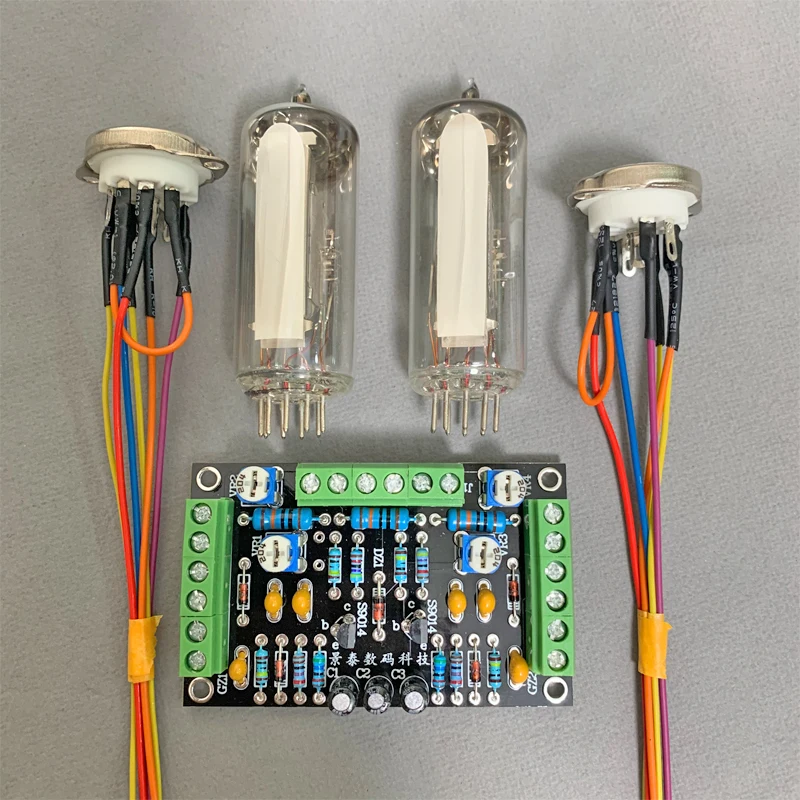

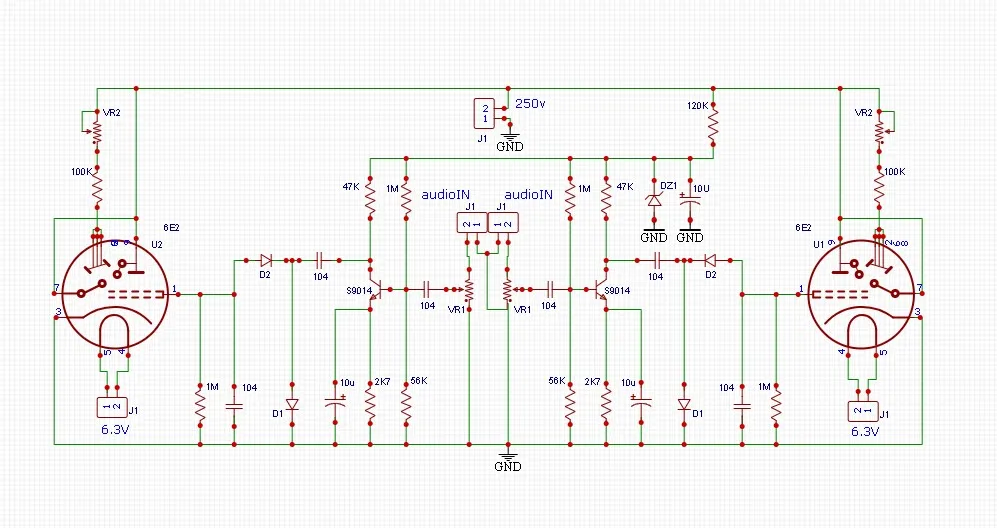

Комплектация версии высоковольтного привода 6E2: 1: двухсторонняя плата драйвера 6E2: 1 2: трубка 6E2: 2 3: сиденье трубки (с удлинителем): 2 4: Источник питания: источник питания должен быть самостоятельным или принимать внутреннее напряжение) > 250 В постоянного тока > 6,3 В или 12 В AC/DC Двухсторонний Привод для трубки кошачий глаз 6E2, основание трубки подключается к основной плате с помощью летающего провода, проводка простая, использование более удобное, А новый дизайн платы минимизирует пространство, занимаемое машиной. 1. Амплитуду аудиовходного сигнала можно регулировать, VR1 и VR3 для изменения амплитуды входного сигнала 2. Эта плата не является предварительным усилителем и не имеет усиления мощности. Используется только флуоресцентная Колонка для отображения изменения амплитуды аудиосигнала, так что аудиосигнал изменяется с слухового на визуальный (визуальный эффект). 3. Параметры двух трубок несовместимы из-за индивидуальных различий в трубах 6E2. После освещения флуоресцентная высота двух трубок не одинаковая. Таким образом, на приводной плате установлены два резистора обрезки, а VR2 и VR4 используются для регулировки высоты флуоресценции левой и правой труб для достижения высокой флуоресценции двух трубок. 4. Соединение трубы: удлинитель штифта розетки был припаян, И он подключен к соответствующему номеру клеммы платы драйвера в соответствии с цветом подводящего провода (к доставке прилагается инструкция по подключению) 5. Основание изготовлено из универсальной маленькой девятиногий керамической трубки, расстояние между передними монтажными отверстиями 28 мм, отверстие панели: 18 мм 6, проводка PCBA: ainR / ainL: вход аудиосигнала левого и правого каналов G: земля 250 В: (DC), Серийный номер левой и правой клеммной колодки и описание: 1. Подключите ворота (штифт сигнала трубки 6E2) к 1-му контакту гнезда 3. Подключите катод, ножку заземления трубы, возьмите третью ножку гнезда. 7. Подключен к сетке управления, используется для управления флуоресцентной высотой трубки, седьмое основание розетки 8. Подключено к аноду, ножки источника питания трубки 6E2, возьмите 8-ю ногу трубки Контакты 4 и 5 разъема-это контакты питания нити (питание 6,3 В) Примечание: две трубки подключены параллельно к источнику питания 6,3 В! Две Трубки нитей подключены последовательно для источника питания 12 В! Примечание: положение 100K Сопротивления сварочного набора «сделай сам» должно быть 120K.
