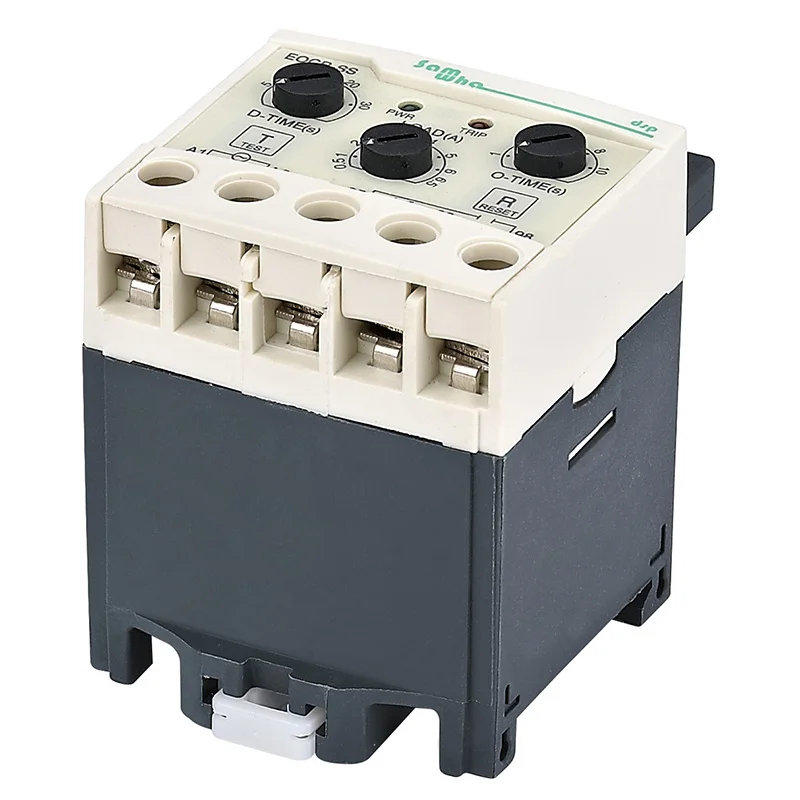

Электронное реле перегрузки Samwha-Dsp EOCR-SS-440, защита двигателя, тепловое реле перегрузки (Easy Type)(Un:180-460 В переменного тока)

Особенности

▪ Компактный дизайн■ Перегрузка/Потеря фазы/блокированный роторЗащита■ Независимо Регулируемая Задержка запуска иВремя работы▪ Широкий диапазон тока: 0,1 ~ 600A▪ Широкий диапазон рабочего напряжения■ Светодиодный индикатор PWR & Trip▪ Ручной/Электрический сброс■ Окружающей среды без учета▪ Низкое энергопотребление▪ (Без высвобождения напряжения/безопасной работы) → Тип N※ Однофазный, трехфазный доступный (без высвобождения Вольт/безопасной работы) → N

Используется для

-Низковольтный электромотор (уровень 600 В)Защитное реле-Реле тока для часов-Альтернативная замена существующих реле

Протецион

Время работы защитного элемента (поездки)Перегрузки по току = O-TIMEПотеря фазы = O-TIMEБлокированный ротор = D-TIME + O-TIME

Светодиодный

Функция амперметра:После того, как двигатель работает плавно, поверните ручка настройки перегрузки по току медленно против часовой стрелки на красный индикатор светильник, который является 100% от фактического тока. И затем поверните ручку по часовой стрелке, чтобы просто выключить красный светильник в этот момент для фактического значения тока бега около 103%.Индикатор запуска/работы:Реле: Красный светодиодныйМощность/нормальное рабочее состояние: зеленый светодиодный

Ручной/электрический сброс

С кнопкой тестирования, удерживаемой вниз, красный светодиодный индикатор включен, и продукт будет путешествовать после O-TIME.Реле будет отключено при нажатии кнопки сброса или отключении питания управления.

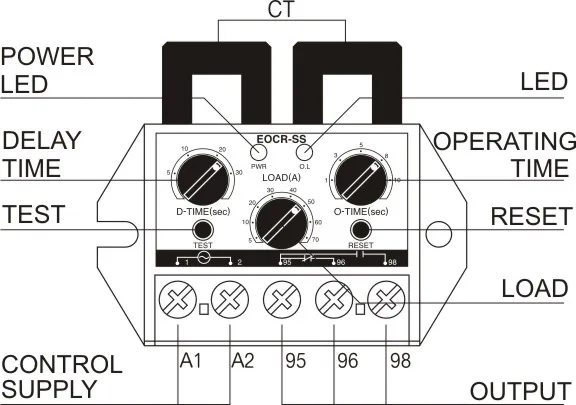

Набор

После установки выполните следующие настройки.Ручка набора: D-TIME (время задержки) Установите на два-три секунды дольше, чем время запуска двигателя.Ручка набора: O-TIME (время работы при перегрузке по току) меньше, чем время работы двигателя при перегрузке по току.Установленная Ручка: нагрузка (номинальный ток) составляет более 110% от номинального тока двигателя до 120% от его рабочего тока.

Инструкция по испытанию

С кнопкой тестирования, удерживаемой вниз, красный светодиодный индикатор включен, и продукт будет путешествовать после O-TIME.Реле будет отключено при нажатии кнопки сброса или отключении питания управления.

Светодиодный индикатор

Товар PWR (зеленый) светодиодный (красный) светодиодный Мощность ○ ×Нормальном ○ ×Туда и обратно × отделение

Технические характеристики

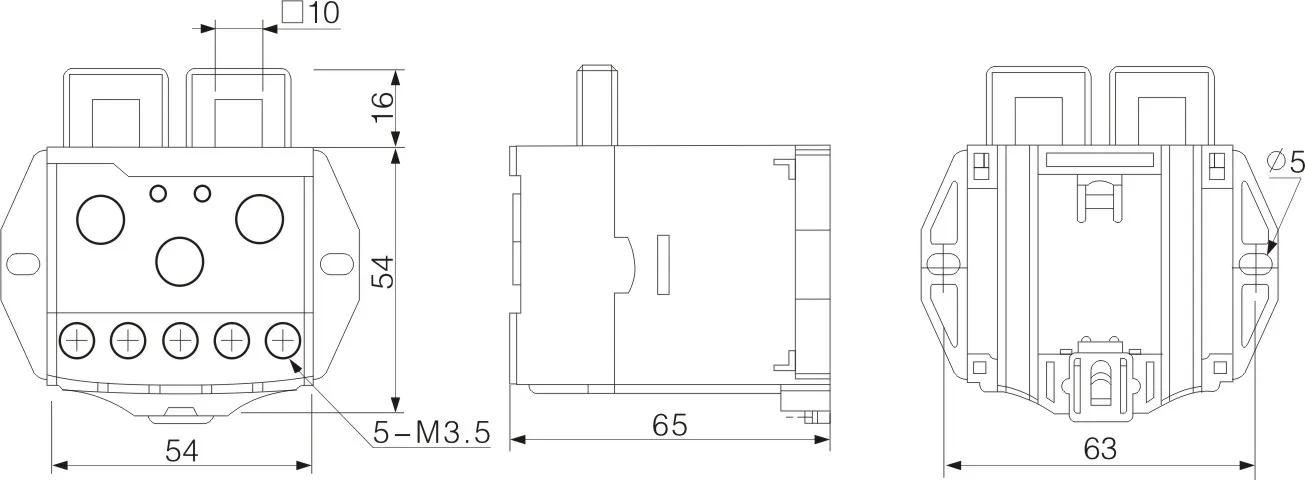

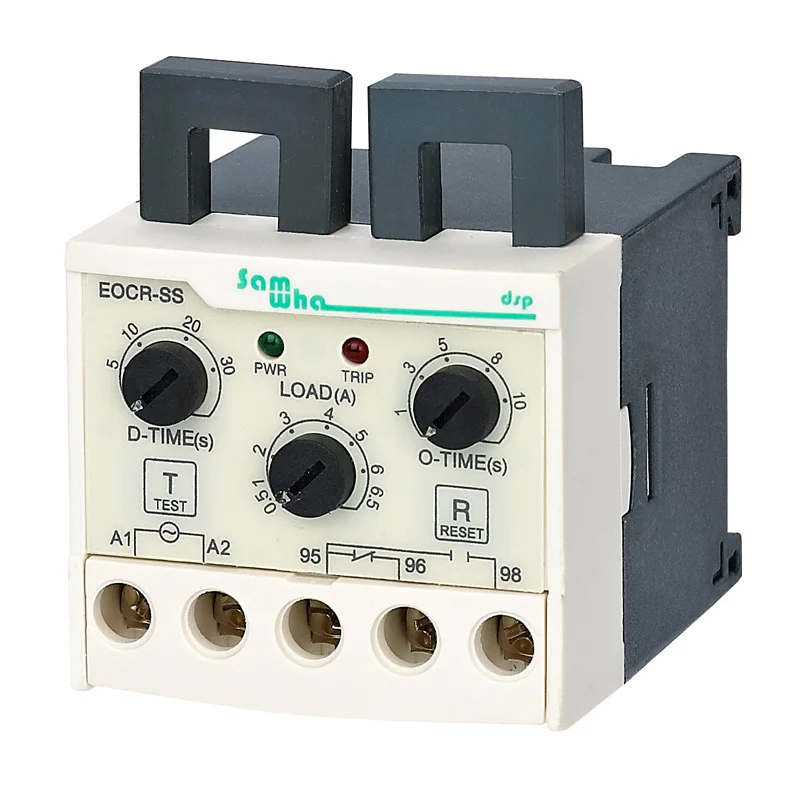

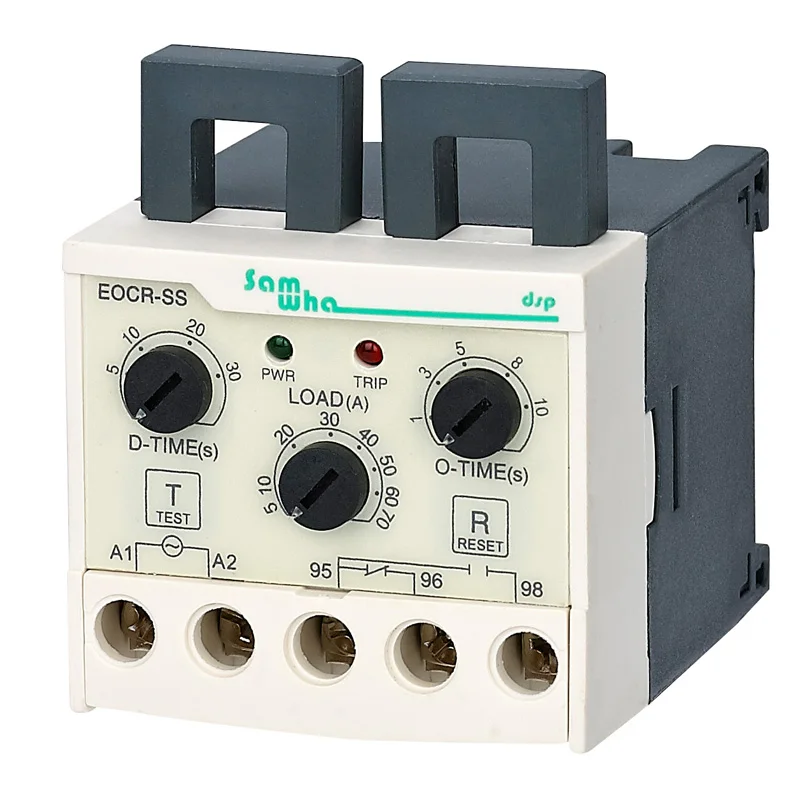

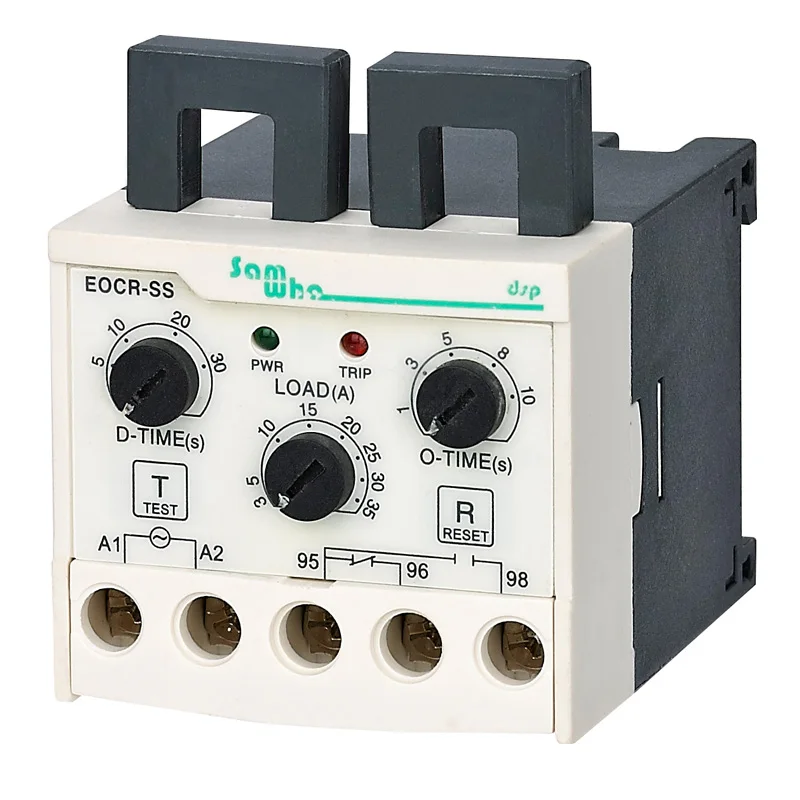

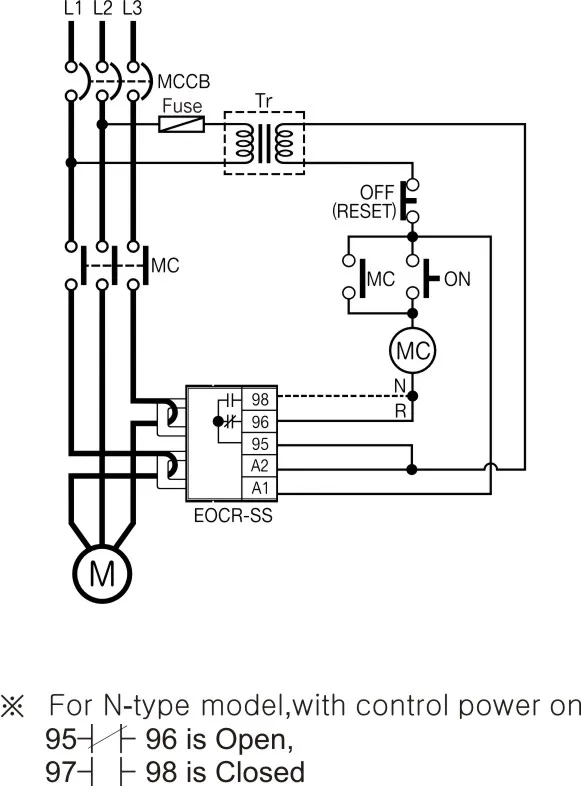

Диапазон тока ............ : Тип 05) 0,5-6.5AТип 30) 3-35AТип 60) 5-70AType600) Используйте внешнийCT (вторичный 5A) более 60A с 05 типом.Рабочее напряжение (Un). : Tpye110)110 В переменного токаTpye220)90-260VACTpye380)180-460VACРабочая частота .... : 50/60HzРабочая мощность ........... : <2 ВтРабочая температура: -20 ℃ · + 55 ℃Ожидание (t)...................... : D-Time 0,2-30sO-Time 0,2-10sАссиметричный набор ............. : % ± 10Контакт ......................... : 5А 250VAC резистивная нагрузкаСхемы подключения .. : 35 мм din-рейка (D) илиПанель (п)
