Последнее обновление: 27.05.2022
В дополнение к повышению мощности источника питания + 12 В, Новая спецификация специально устанавливает предел одиночного + 12 В выхода не более 240 В (ватт) чтобы обеспечить безопасность выходной цепи и избежать потери.
Мощность 240 Вт, то есть максимальный ток 12 В ограничен 20А. Если источник питания постоянного тока-atx превышает 300 Вт, он должен быть выходным двойным 12 В. Модуль x7-atx-500w нашего магазина разработан в соответствии со спецификацией ATX (пожалуйста, подождите его).

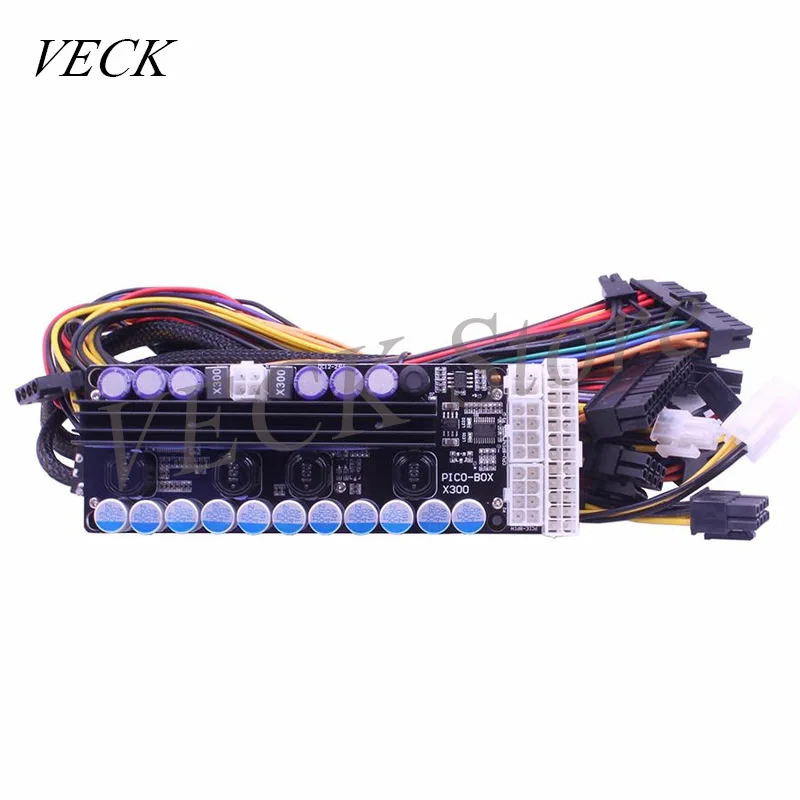

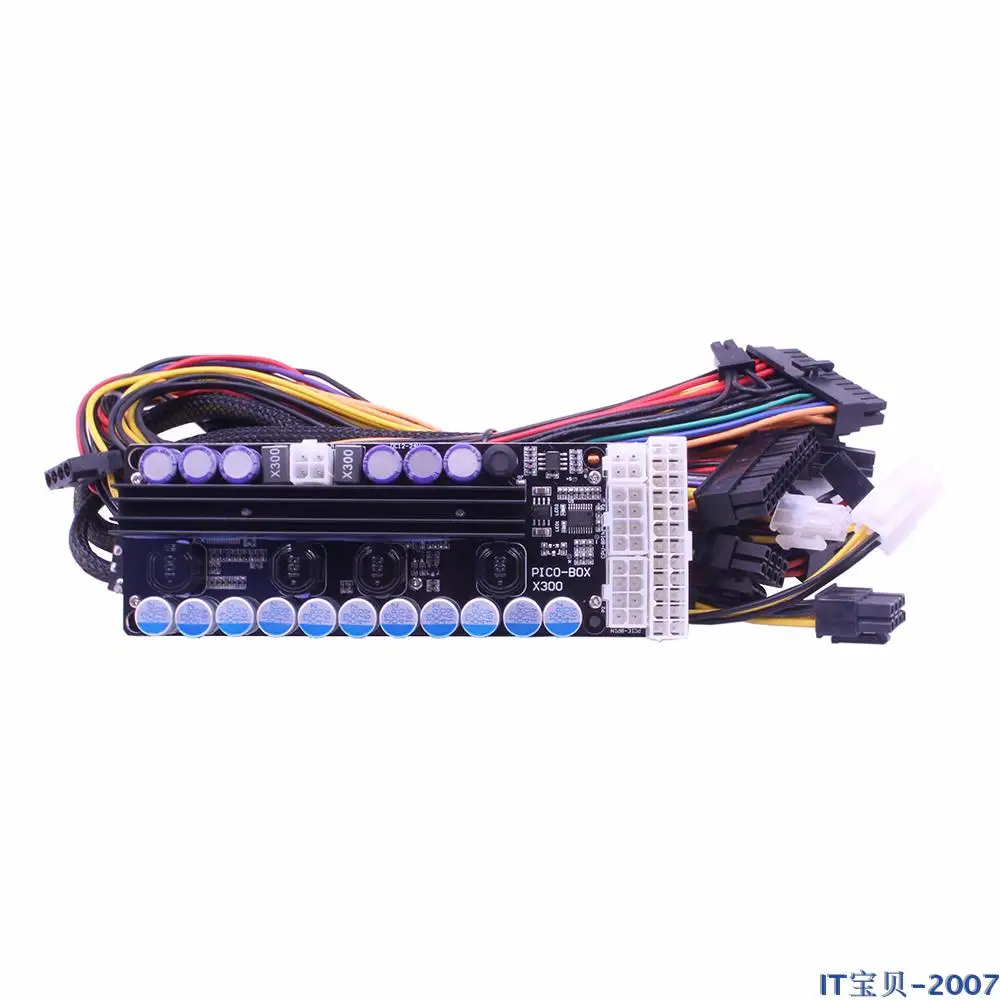

Модуль питания постоянного тока ATX x3-atx-300 поддерживает двухканальный широкий вход напряжения и обеспечивает максимальную мощность 300 Вт, что особенно подходит для случаев, когда необходим большой ток для выхода 12 В, такие как игровые консоли. Он принимает микроконтроллер (MCU) для регулировки времени ATX, который более совместим и подходит для материнских плат ITX sotai, microstar, asus, magic-pro, ASROCK и некоторые Материнские платы micro-atx.
X3-atx-300 поддерживает одиночные или Двойные входы адаптера, каждый с широким напряжением 16 ~ 24 В. Он имеет безвентиляторный дизайн и на 100% бесшумный. Это лучший выбор для домашних развлекательных компьютеров HTPC, мини-компьютеров и мейнфреймов промышленного управления.
Основные особенности X3-ATX-300 платы модуля питания включают:
1. Высококачественные устройства: используются чипы управления, трубки с полевым эффектом и конденсаторы сопротивления твердотельного конденсатора из японской стали черного золота, линейные (ling), японские TDK, тайваньский YAGEO и другие крупные производители.
2. Высокая эффективность преобразования: эффективность типичного тока нагрузки до 92%, зеленый бесшумный, экологически чистый и без загрязнения.
3. Автоматическое производство: все компоненты SMT производятся автоматическим сварочным аппаратом.
4. Технология цифрового интеллекта: Встроенный stmicrocontroller с 8-битным stmicrocontroller поддерживает функцию самостоятельного запуска питания. Независимо от того, включен ли он при нормальном выключении или при ненормальном выключении питания, x3-atx-300 плата питания может реализовывать функцию автоматического включения питания (необходимо сотрудничать с настройками BIOS материнской платы).
5. Защита безопасности: поддержка защиты от перенапряжения и перегрузки по току, полностью учитывайте безопасность вашей материнской платы.
6. Высокая выходная мощность тока: Выходная ветка 12 В обеспечивает до 20 А тока.
Выбор входного режима:
-Чтобы использовать адаптер в качестве входа, Подключите поставляемый предохранитель в Положение модуля питания F1.
-Если два адаптера используются в качестве входа, снимите предохранитель с позиции модуля питания F1.
Технические параметры
Входное напряжение: VIN1: DC 16V ~ 20V VIN2:12V ~ 20V
Модель изделия: x3-atx-300
Спецификация интерфейса: 24PIN стандарт ATX розетка
Эффективность преобразования: 92%
Выходная мощность: 300 Вт
Защита от перегрузки: Защита от перенапряжения

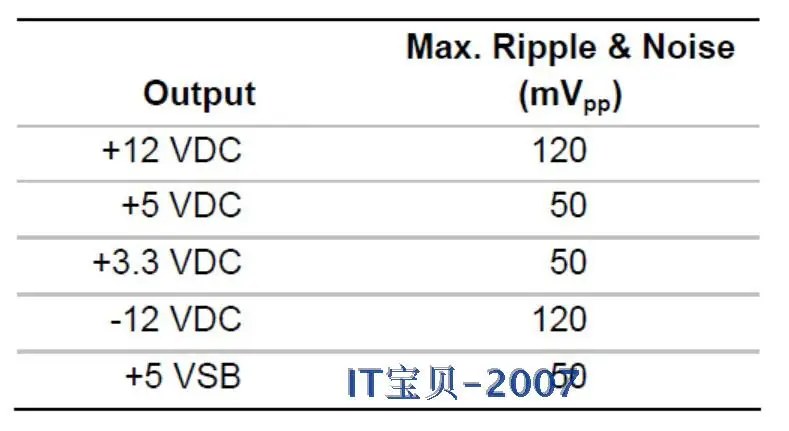

Выходное напряжение: 5 групп, см. Таблицу 1
Описание интерфейса: определение интерфейса ввода/вывода показано на рис. 1

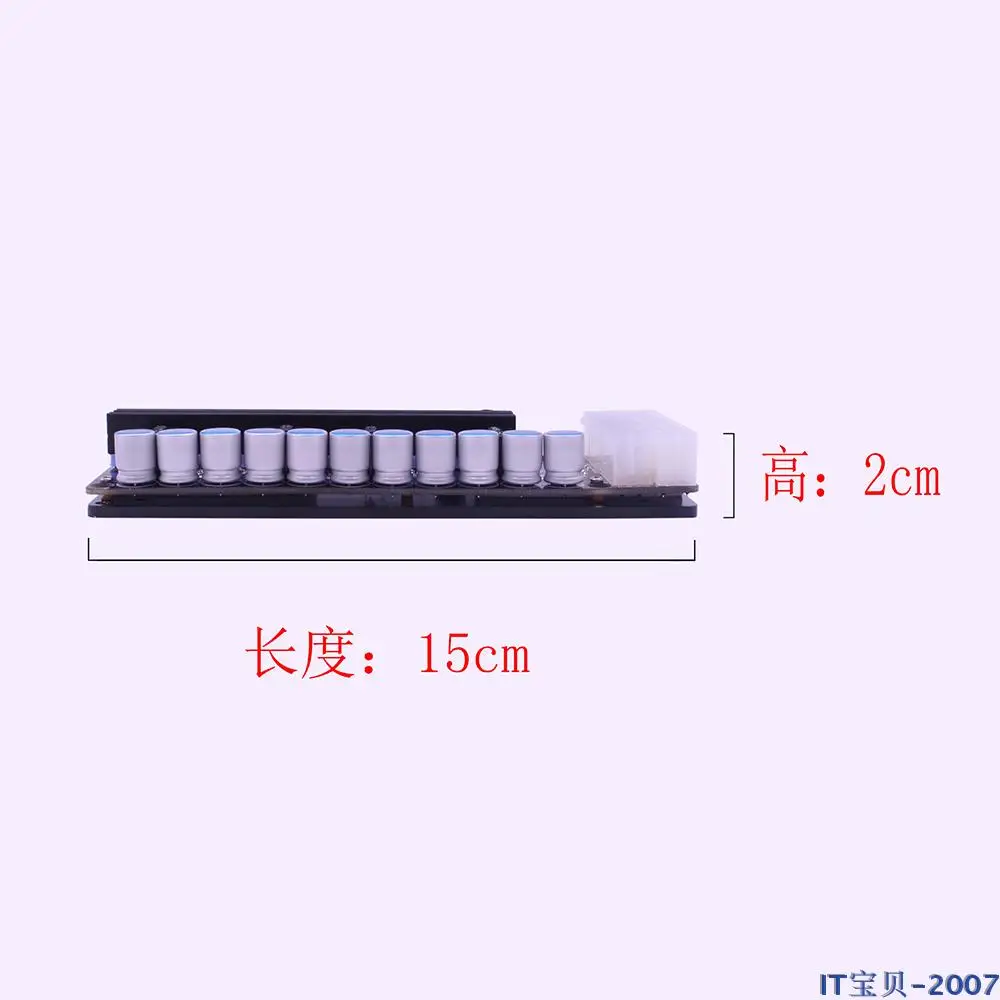

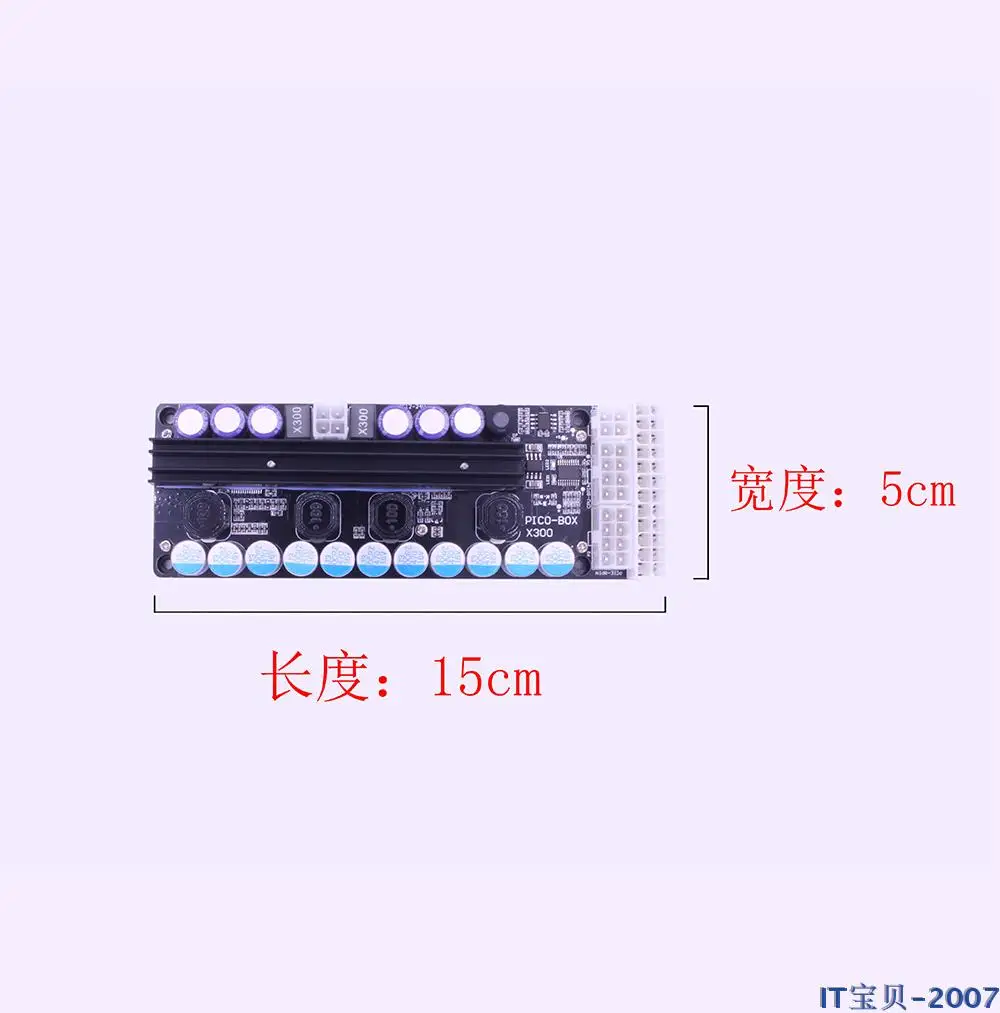

Размер печатной платы: длина, ширина и высота 150x53x25мм

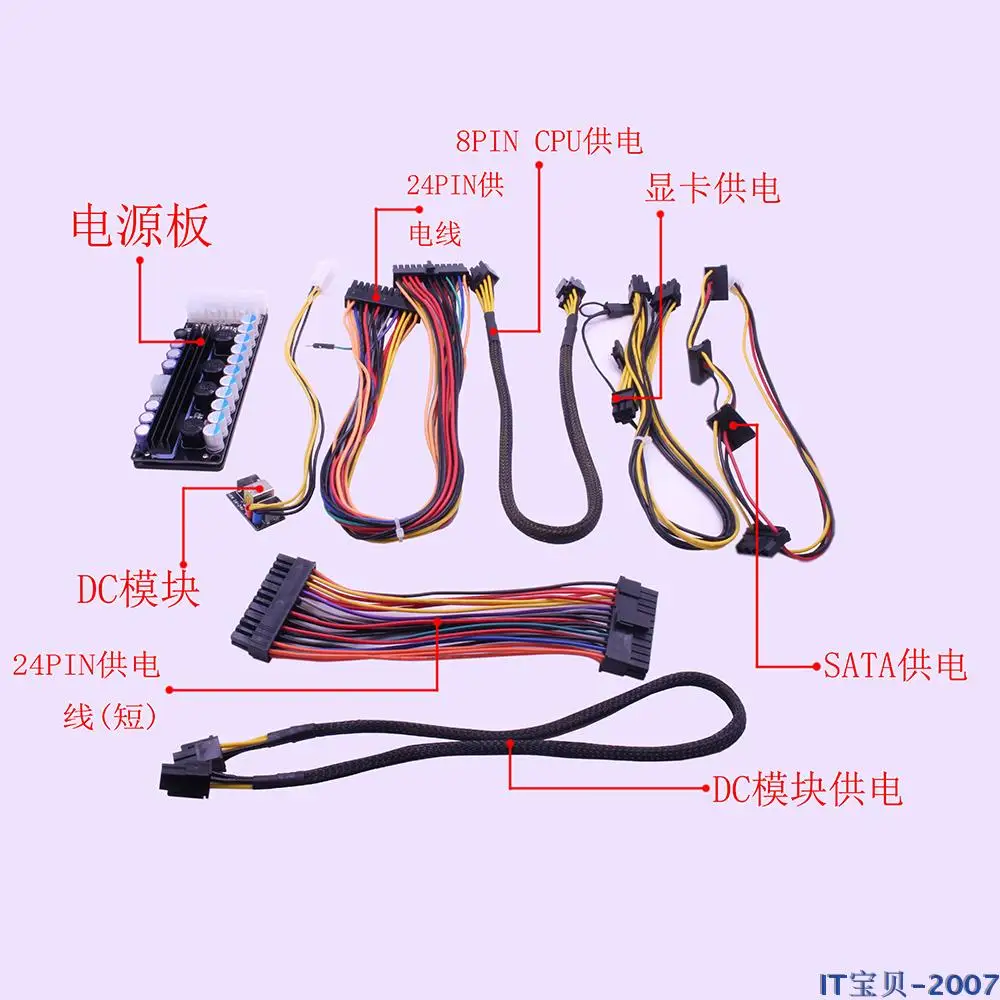

Длина провода: 24pin-----35cm------24pin
EPS8PIN--------40CM ------ процессор 8PIN(2 + 2 комбинированного типа)
EPS8PIN 40 см -- CPU 8 pin - 5 см-PCI - E 8 pin (6 + 2)
Белый 6-Контактный -- 26 см -- SATA - 6 см-SATA -- 6 см, SATA, 6 см-Большой D
Стандарт с верхними 4 линиями
