Советы:

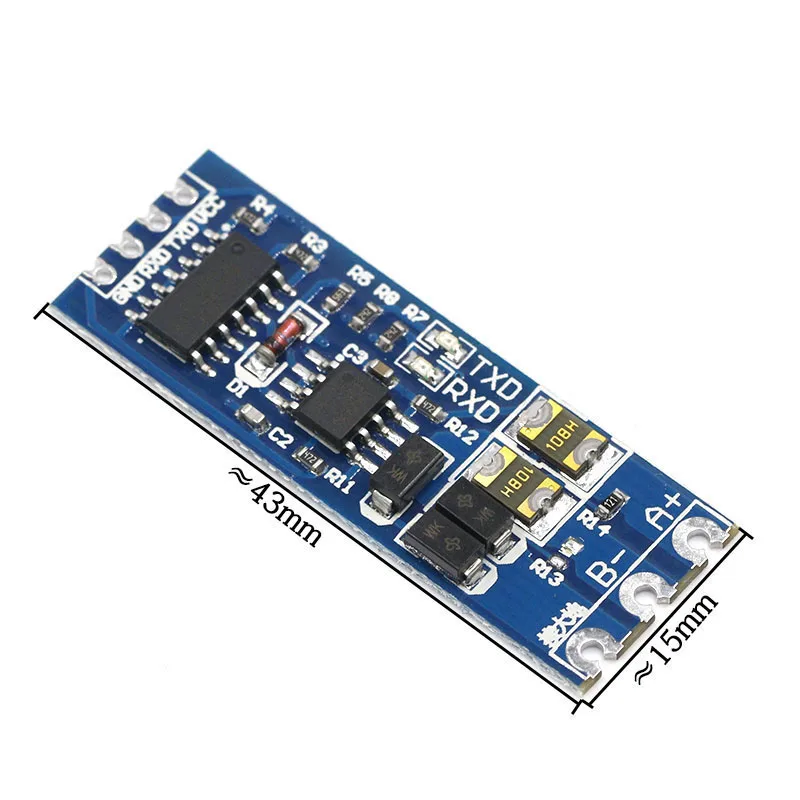

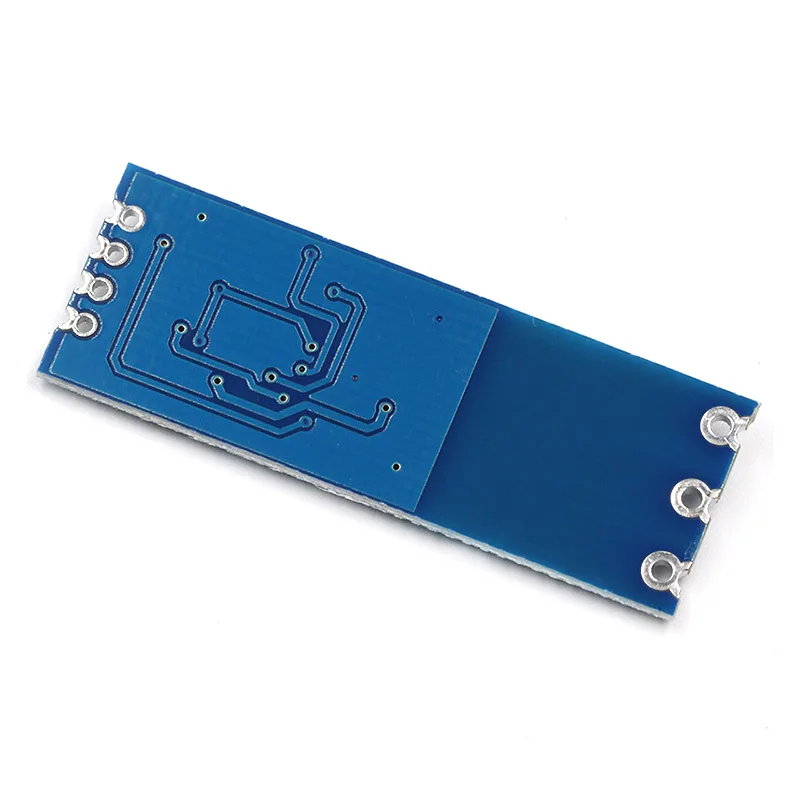

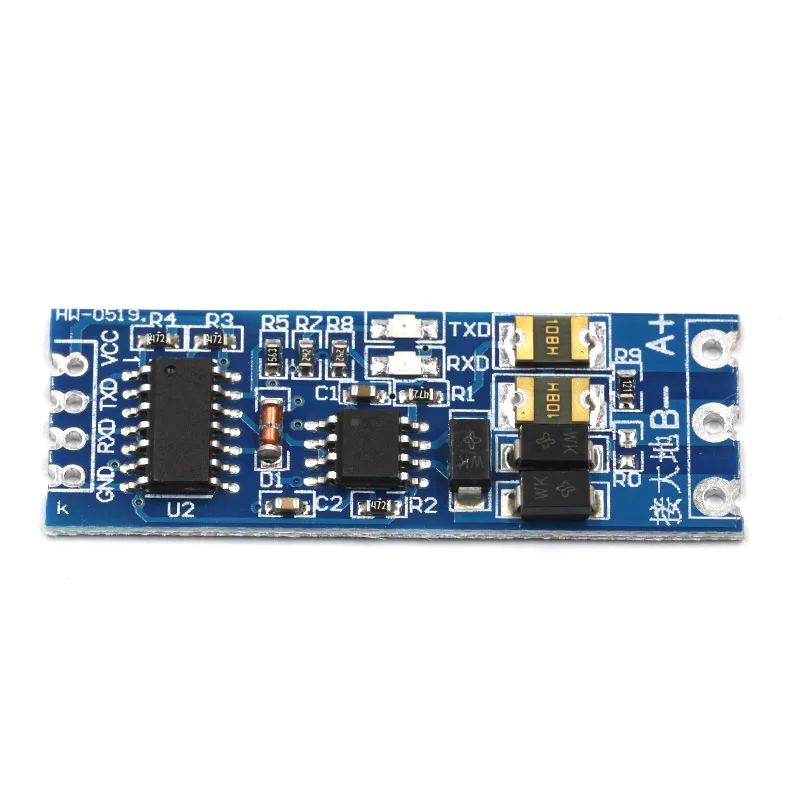

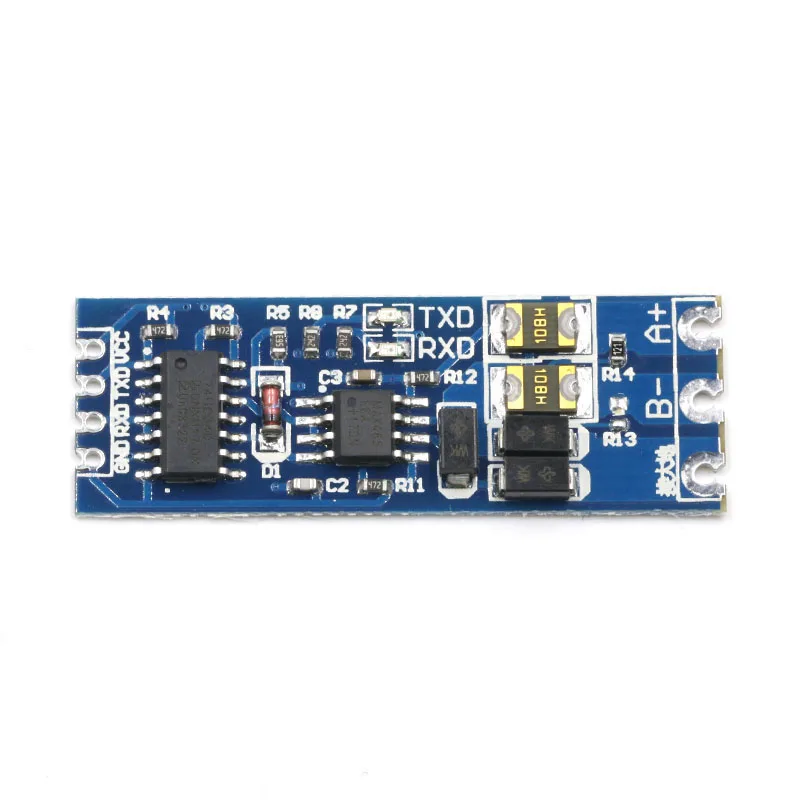

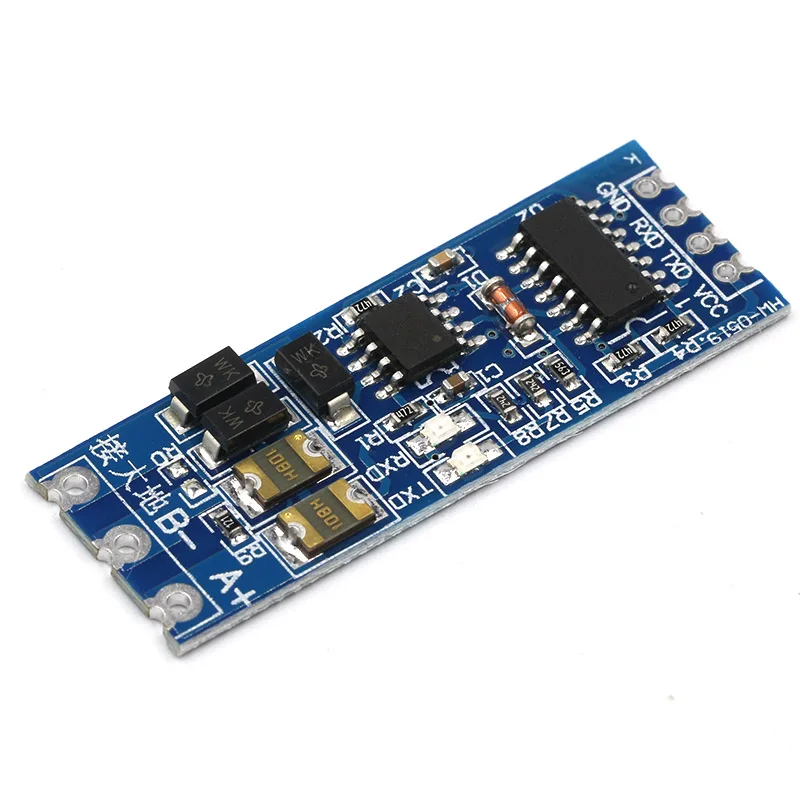

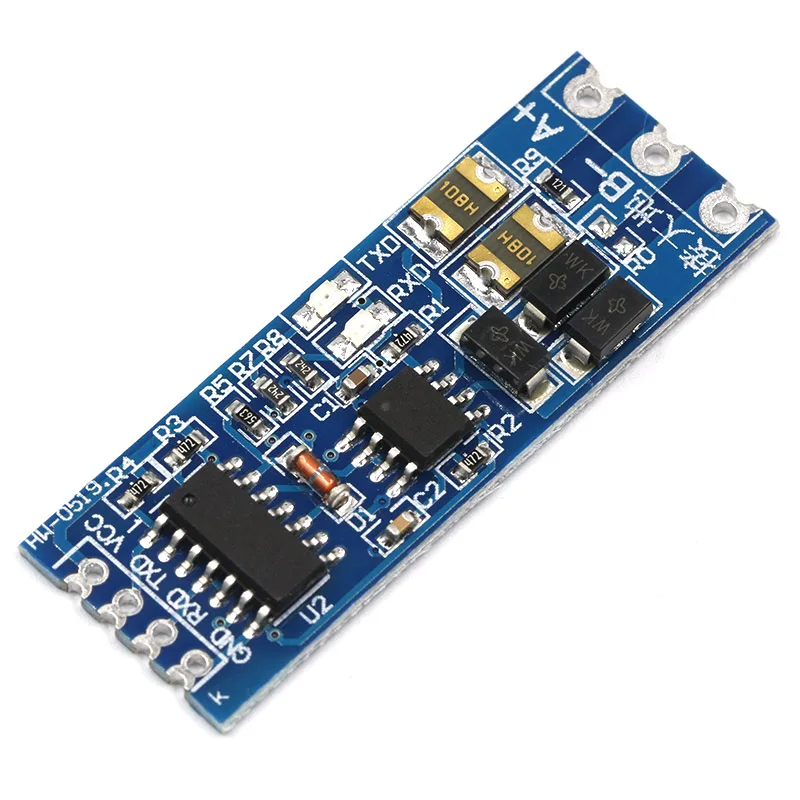

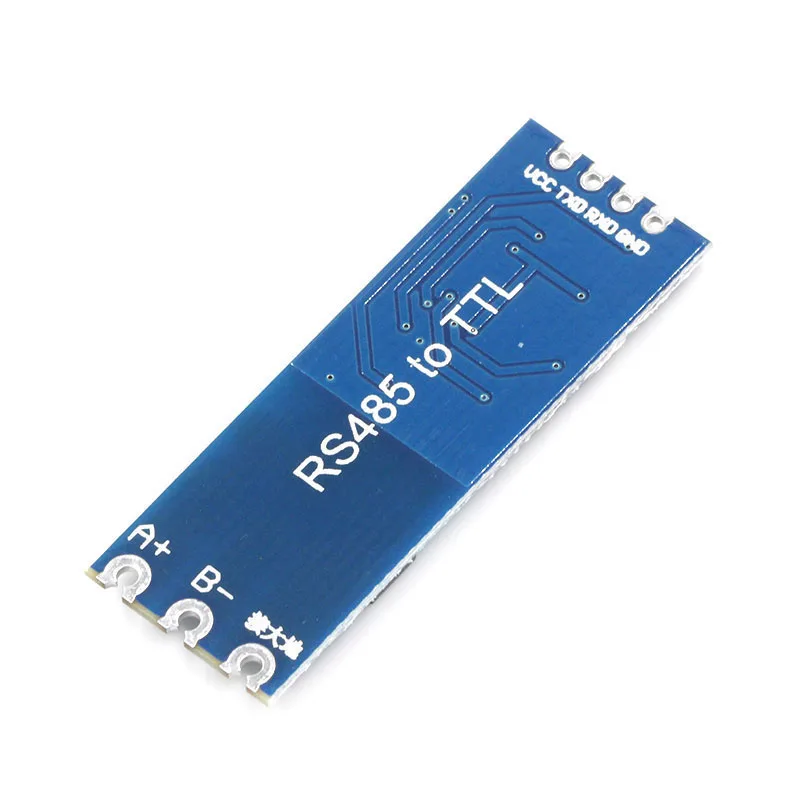

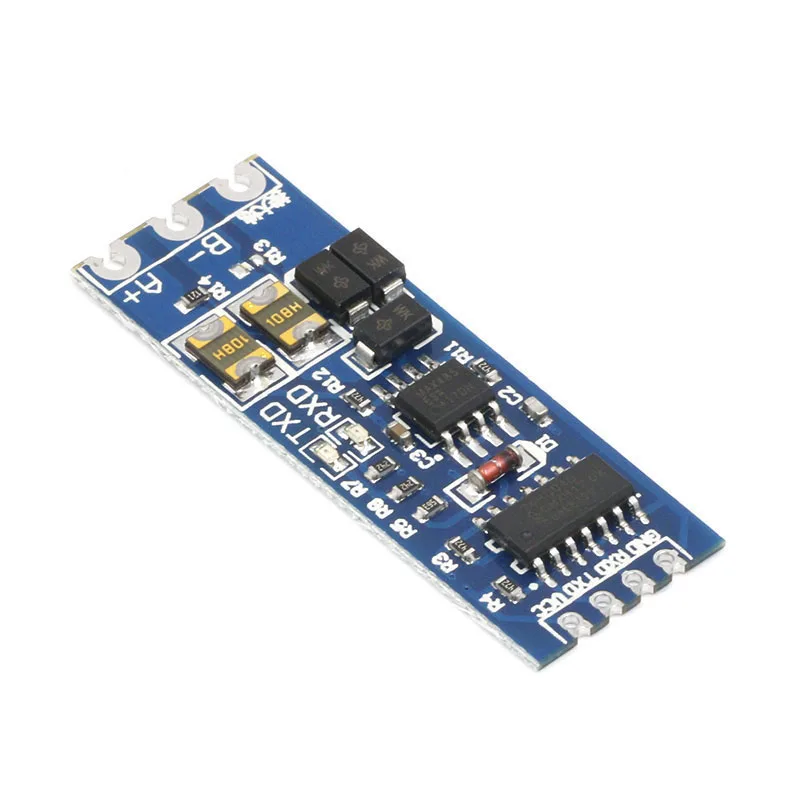

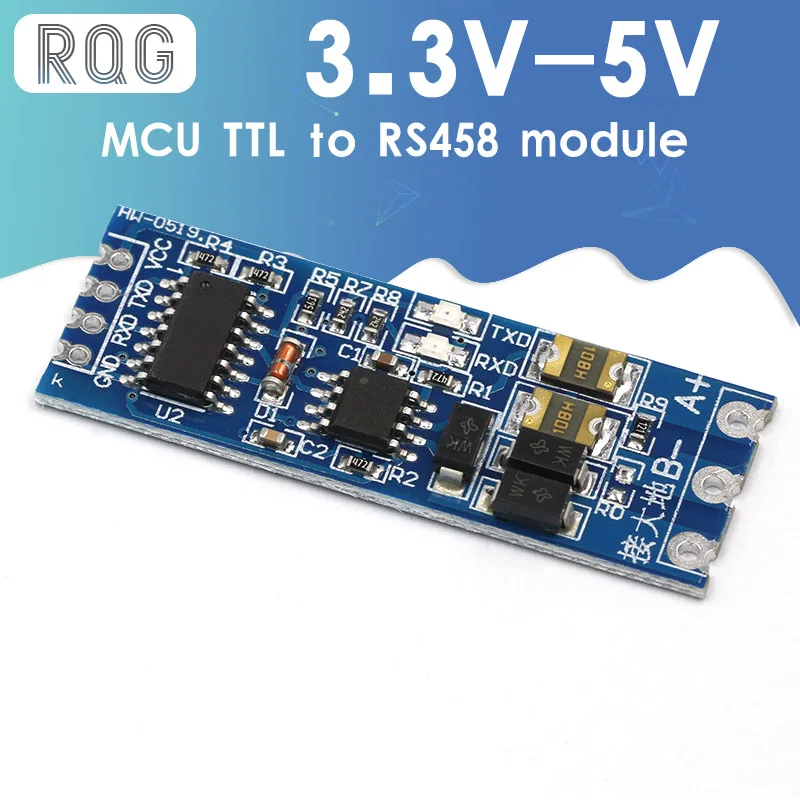

Этот модуль может реализовывать взаимное преобразование сигнала TTL и сигнала RS485, но 485-полудуплексная связь. Этот режим связи может осуществлять двустороннюю связь, но он не может быть осуществлен в двух направлениях одновременно. То есть, каждый конец канала связи может быть передающей стороной или приемной стороной, но в то же время, информация может иметь только одно направление передачи.
Этот модуль реализует взаимное преобразование сигнала TTL и сигнала RS485, нет необходимости «получать-отправлять» контроль, используйте этот модуль, поскольку вы используете последовательный порт как простой, совместимость с 3,3 V и 5,0 V источника питания, совместимый с 3,3 V и 5,0 V сигнала; Импортированный чип, производительность очень стабильна, К стандартам промышленного дизайна; Способность анти-помех, в то время как более эффективный 485 шахтный дизайн, в промышленной области и в суровых условиях, дальность передачи до 1000 метров 850 метров зубной нити с 2*1,5 кабель для того чтобы сделать тест, рекомендуется использовать в 800 метров, более чем 800 метров, Пожалуйста, добавьте повторители).

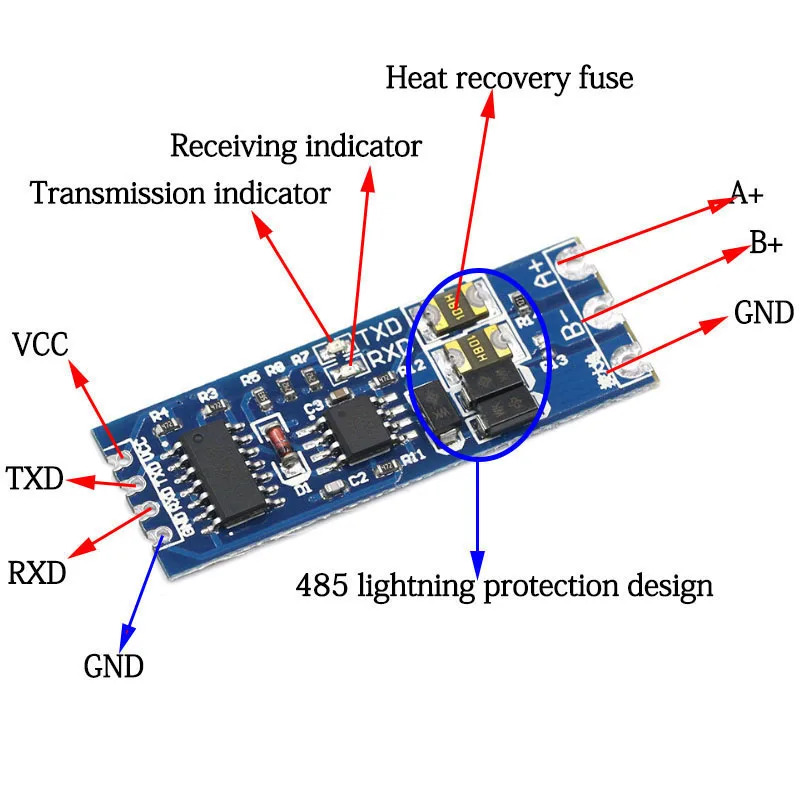

Особенности продукта:
В полной мере учитывайте дизайн защиты шины 485 и защиту от помех, дальнюю передачу в поле, боковой доступ модуля «Земля» к земле, может играть очень хороший эффект от помех и молнии, более безопасный автобус 485; Внутренняя передача на короткое расстояние не может получить доступ к земле.

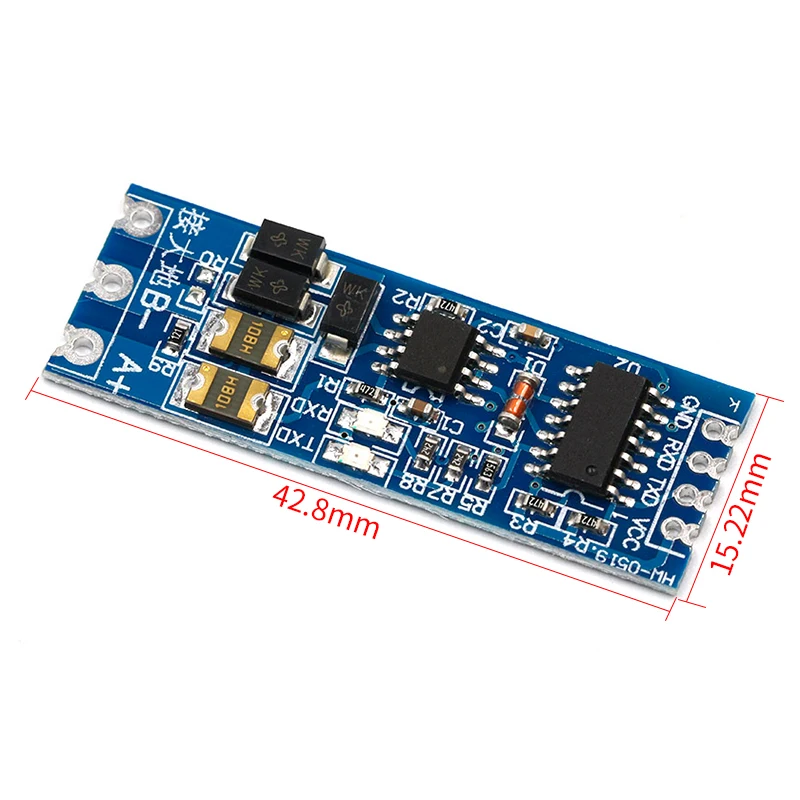

Использование стандартного 2,54 шаг дизайн, чтобы облегчить вашу вторичного развития.
С подходящим резистором 120 Ом, укороченным R0 для включения подходящего резистора, передача на большие расстояния предложенной короткого замыкания.
Поддержка многомашинной связи, что позволяет получить доступ к 128 устройствам в шине.
Поддерживает горячее переключение, не будет других 485 чипов, сигнальных штепсельных вилок.
Большая площадь меди, чтобы предотвратить помехи сигнала.
Половина-задумка дизайнера, толщина 0,8 мм, может быть легко использовать в качестве материнская плата печатная плата, но также сварочный терминал использования.
С RXD, TXD сигнальным индикатором.
Параметры продукта:
Рабочее напряжение: совместим с 3,3 V и 5,0 V
Поддержка скорости передачи данных: 110-256000bps
Рабочая температура: от-40 по Цельсию до + 85 по Цельсию
Связь сигнала: совместим с 3,3 V и 5,0 V
