Модель изделия: UPS-1228-12

Описание товара

UPS-1228-12Высокоэффективный модуль питания DCUPS, предназначен для приложений, требующих резервного питания постоянного тока. Диапазон входного напряжения модуля широкий, поддержка свинцово-кислотной батареи, литий-ионный, литий-полимерный, литий-железо-фосфатный аккумулятор в качестве резервного аккумулятора, имеет идеальную функцию управления зарядкой, в то же время, регулирование напряжения Цепь с автоматическим подъемом и понижением напряжения на плате, может непосредственно обеспечить источник питания постоянного тока после регулирования напряжения для оборудования. При переключении между входным источником питания и батареей выходное напряжение стабильное, на работу нагрузки не влияет Любой.

Когда Входная мощность в мощности, модуль заряжает аккумулятор, в то же время, выход регулируемого источника питания к оборудованию. Когда Входная мощность выключена, модуль автоматически переключается на питание аккумулятора и обеспечивает Регулируемый источник питания для оборудования, время переключения равно нулю, не влияет Нагрузочная работа. Когда батарея питания ed,OnboardMCUMonitor напряжение батареи в режиме реального времени, когда батарея разрядит до установленного порогового напряжения, выключить выход автоматически, войти в режим сна низкой мощности. Только когда вход включен снова или напряжение батареи восстановлено до порогового напряжения запуска, источник питания для запуска.

Обратите внимание, что зарядная часть этого модуля предназначена для зарядки Buck. Напряжение входного источника питания должно быть выше, чем напряжение отключения зарядки аккумуляторного аккумулятора. 1vto зарядка. Например, батарея-это used12VLead-acid батарея, ее напряжение зарядки is13.8V, затем введите источник питания для выбора 14.8v ~ 28VDC питания, мы можем выбрать обычный адаптер питания в качестве входного источника питания.

Модуль поставляется с схемой регулирования напряжения, которая автоматически увеличивает и снижает давление. Независимо от того, сколько Вольт входного источника питания или напряжения батареи, выходное напряжение может быть in3V ~ 28V любой регулировки.

Если не указано иное, рабочее состояние: входное напряжение 16В, 12 В свинцово-кислотная батарея, Output12V @ 8A, температура окружающей среды 25℃

Диапазон входного напряжения

10-28 в

Максимальный входной ток (лимит входного предохранителя)

15а

Ток в режиме ожидания

<200uA

Рабочая температура

-45 ~ + 85 ℃

Температура хранения

-45 ~ + 125 ℃

MTBF

100000 часов @ 50C

Объем (LongXWidthXHigh)

110x50x23мм

Вес нетто

70 грамм

Разъем для аккумулятора

Блокировочный терминал(Опционально5557 2P)

Входной выходной разъем

Блокировочный терминал (опционально5557 4P)

Характеристики зарядки

Зарядное напряжение

4-23 вНепрерывный регулируемый

Зарядный ток

0,5-5AНепрерывный регулируемый

Поток для зарядки

Зарядка 1/10

Ток прерывания зарядки

Когда ток зарядки падает на установленное время value1/10, зарядка заканчивается

Эффективность преобразования зарядки

> 95%

Характеристики регулирования выходного напряжения

Выходное напряжение

2-28 вНепрерывный регулируемый

Выходной ток

8.3A

Выходная мощность

100 Вт

Эффективность преобразования

> 95%

Выходная пульсация

<80 мВП-п

Точность стабилизации напряжения

2%

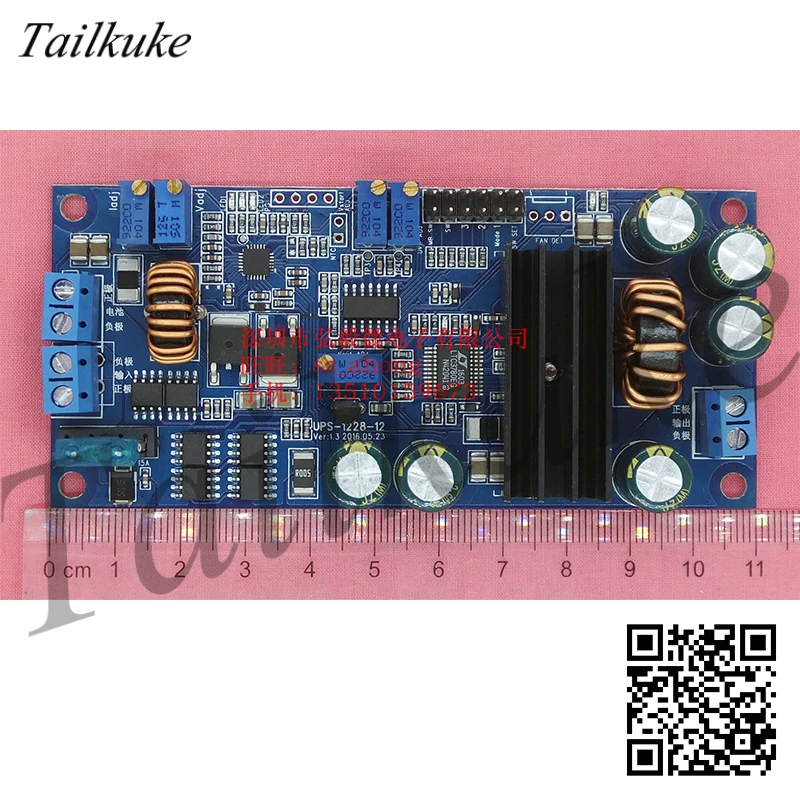

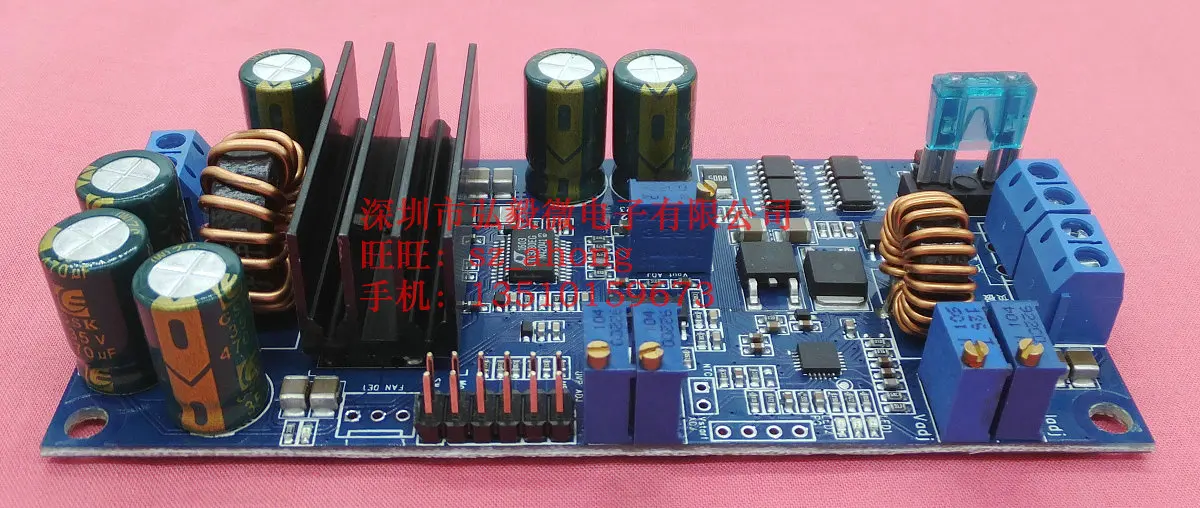

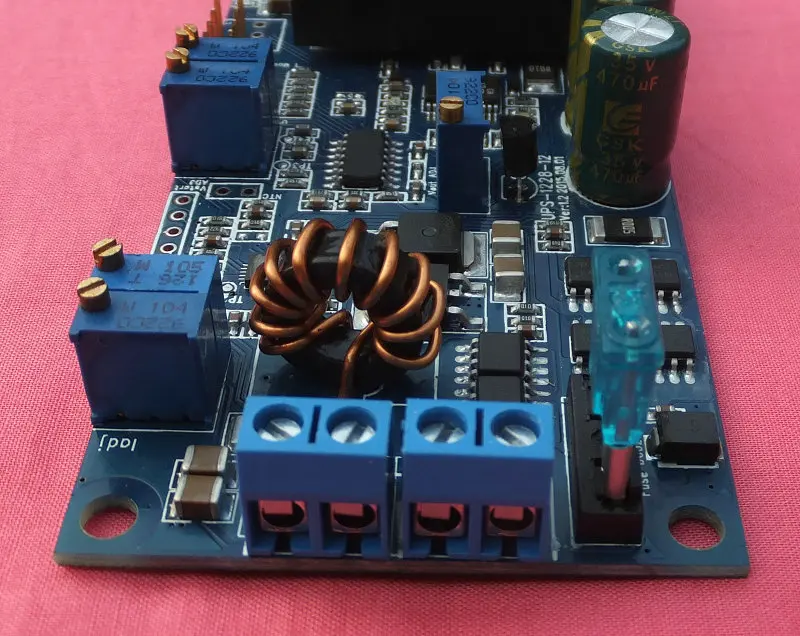

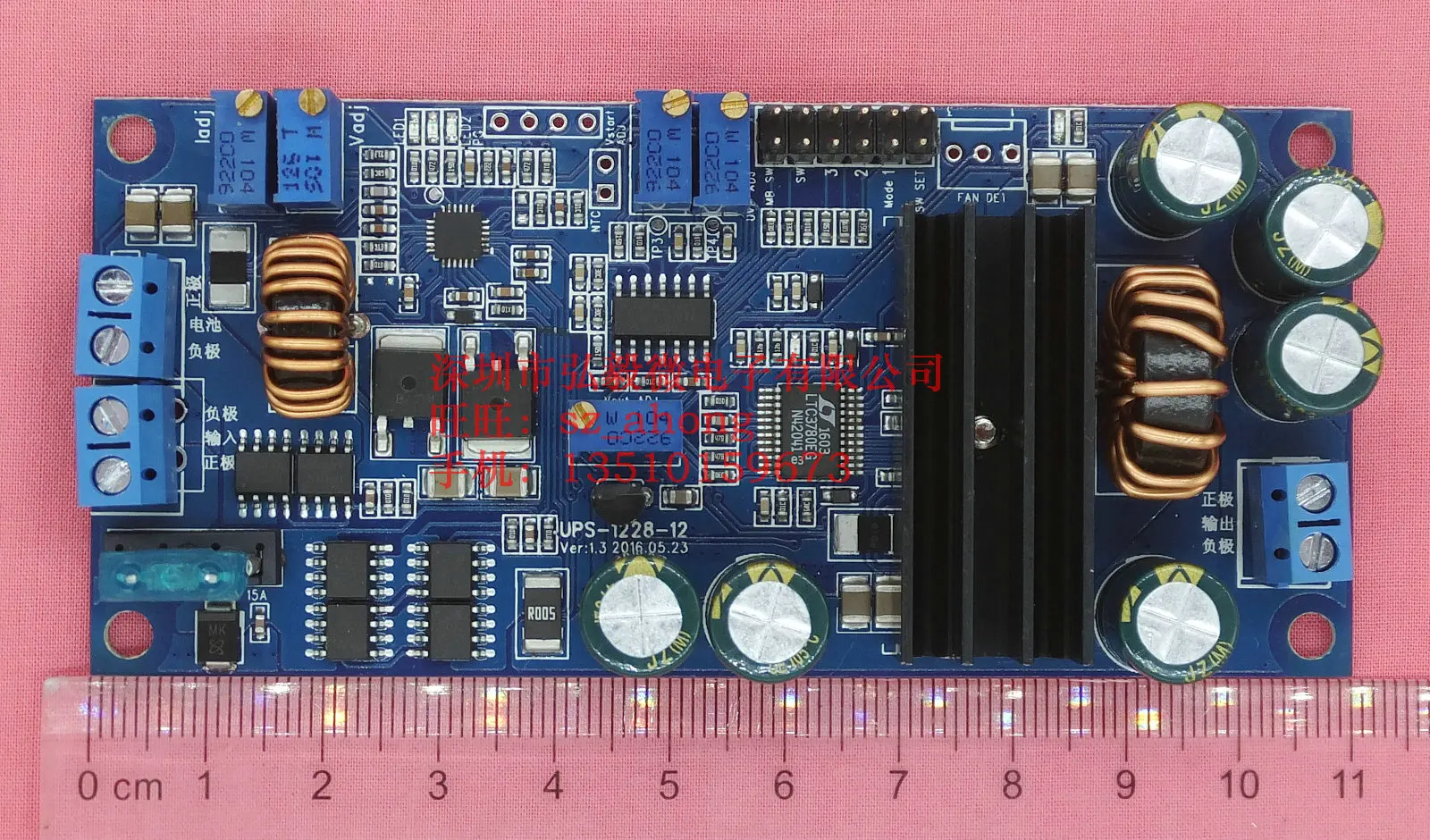

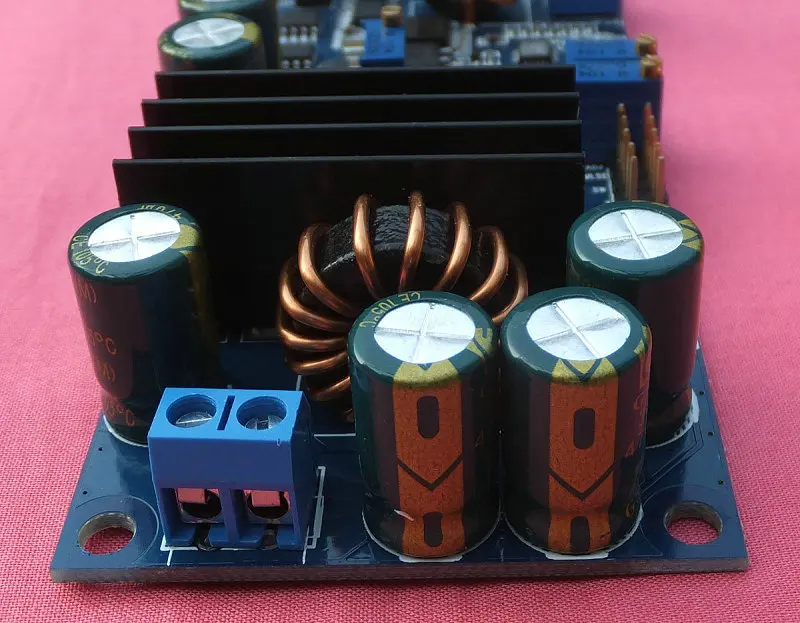

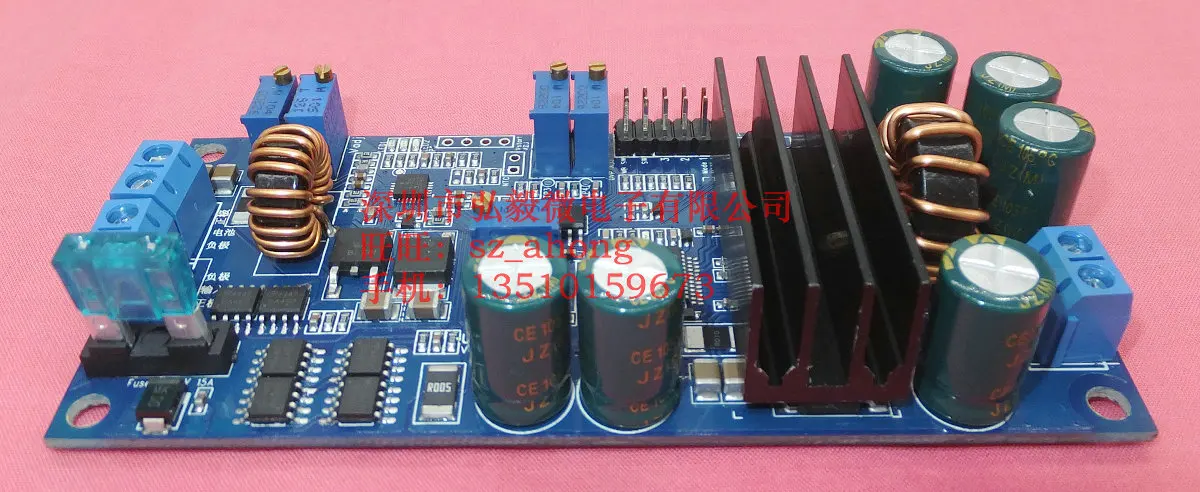

Изображение продукта

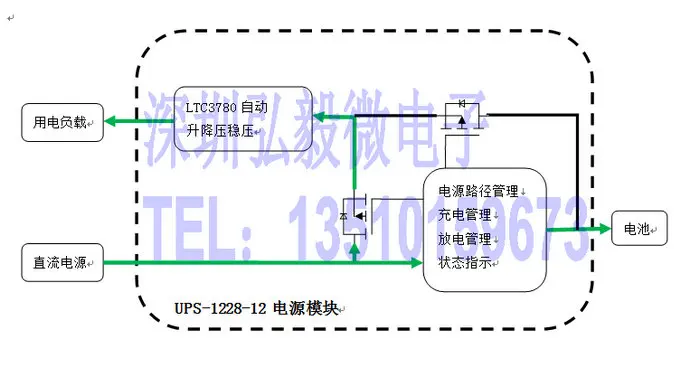

Квадратная схема

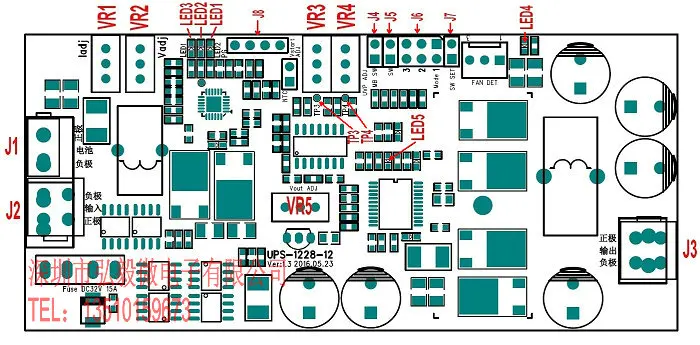

Схема проводки:

J1Интерфейс батареи (положительный и отрицательный) 5557-2P

J2Входной интерфейс питания 5557-4P

J3Интерфейс выходной мощности 5557-4P

J4: Выход управления открыванием/выключением материнской платы. Когда действует в качестве резервного питания для компьютера, модуль может передавать переключатель материнской платы 4, отправлять инструкции на материнскую плату, чтобы выключить, когда батарея находится под напряжением.

J5、 J7: J7Open circuit:J5Closed start power supply, power off при отключении, каждый Power-on должен быть отключен снова J5 Close, чтобы включить источник питания. J7короткое замыкание: J5Closed start электропитание, выключение при отключении, так как longJ5Closed автоматически запускает электропитание. J7defund open

Пользователи могут выбрать подходящий метод запуска в соответствии с фактическими практическими требованиями.

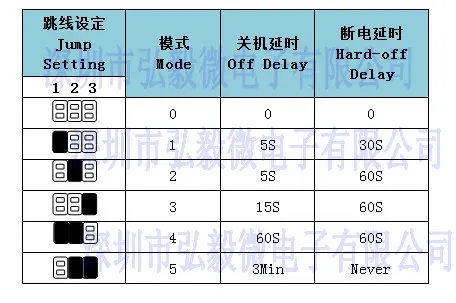

J6: перемычка для настройки задержки (этот джемпер применяется только при нагрузке компьютера m другой платы. Другие ситуации не установлены (Mode0)

J8:LED1-LED3External свинцовый терминал, необходимо externalledкогда это гнездо выводится.

VR1: Потенциометр регулировки тока зарядки

VR2: Потенциометр регулировки напряжения зарядки

VR3Пороговый Потенциометр регулировки напряжения аккумулятора

VR4Предохранение от низкого напряжения батареи пороговое напряжение регулировка потенциометра

VR5Потенциометр регулировки выходного напряжения

LED1Входной индикатор питания, синий. Входная мощность горит нормально

LED2: После завершения зарядки светильник включен, красный, во время зарядки

LED3: Этот светильник включен во время зарядки, зеленый, после завершения зарядки. Когда аккумулятор разряжен, напряжение батареи падает, чтобы начать порог voltageVСтартКогда, этот светильник мигает. Напряжение батареи ниже, чем пороговое напряжение защиты от пониженного напряжения. ВUVPПри запуске источника питания, питание не может начаться, этот светильник flashes2Second, подсказки батареи низкого напряжения.

LED4Индикатор выходного напряжения, красный, яркий, когда есть выходное напряжение, выход выключен

Инструкции по использованию

Перед использованием этого модуля не внимательно прочитайте следующие инструкции, чтобы не допустить ненужных потерь. Неправильный набор напряжения для зарядки, зарядный ток, выходное напряжение повредит модуль, аккумулятор, даже нагрузка. Перед проводкой, не подтверждайте аккумулятор, положительные и отрицательные полюсы источника питания, неправильный или обратный приведет к повреждению модуля или аккумулятора

1. Подключите входной источник питания Напряжение входного источника питания должно быть по крайней мере выше, чем напряжение отключения зарядки аккумулятора. 1 в, в противном случае, он не будет заряжаться. Для example12VThe свинцово-кислотный срок зарядки батареи is13.8V, в это время, входной источник питания будет выбран. 14.8vвыше источник питания, 16V,19V,24VCan быть.

2. Регулировка напряжения зарядки Сначала нет аккумулятора, Отслеживайте напряжение на конце аккумулятора модуля с помощью мультиметра, потенциометра на регулировке BoardVR2, чтобы напряжение зарядки отвечало используемым требованиям к аккумулятору.Регулировка напряжения зарядки по часовой стрелке, против часовой стрелки. Обратите внимание на то, чтобы регулировать напряжение зарядки, напряжение зарядки продолжает прыгать, это импульсное напряжение, выходное зарядное устройство автоматически обнаруживает батарею.. Просто Отрегулируйте максимальное напряжение скачка до соответствующего значения..Не подключайте Аккумулятор для регулировки напряжения зарядки, в противном случае он выгорит модуль или аккумулятор. Различные батареи имеют различные сроки зарядки, пожалуйста, настройте в соответствии со спецификациями батареи.Напряжение зарядки типичного аккумулятора выглядит следующим образом:

Когда входное напряжение источника питания ниже, чем Рекомендуемое напряжение в таблице, не будет в состоянии зарядить.

3. Регулировка тока зарядки(Аккумулятор должен быть полностью разряжен, а затем отрегулирован. В противном случае Регулировка не допускается или Регулировка тока не велика.. Емкость аккумулятора слишком мала, что может привести к тому, что ток не будет регулироваться.) После регулировки напряжения зарядкиПодключите аккумулятор снова, вставьте Амперметр на положительный полюс электрода, поверните регулировку тока зарядки потенциометром 1, наблюдайте за амперметром, настройте зарядный ток на соответствующее значение. Отрегулируйте зарядный ток по часовой стрелке, против часовой стрелки. Аккумулятор различной емкости, его зарядный ток отличается. Как правило, быстрый зарядный ток никель-металл-Батарея capacity.0.3-0,4 раз, медленная зарядка для Батарея capacity0.2About в два раза больше 。 например, моя литиевая батарея is10aHOf, в это время, Можно установить ток быстрой зарядки: 10aH × 0,4 = 4A, время зарядки около 2.5hours. Медленно зарядный ток никель-металл может быть комплект: 10aH × 0,2 = 2A, время зарядки составляет about5Hours 。 конкретный зарядный ток, пожалуйста, также Используйте спецификации, предоставленные производителем батарей, как Основа.

4. РегулировкаПорог запуска аккумулятора voltageVСтарт

Порог запуска аккумулятора voltageVСтартДля тестовой точкиTP3Voltage4Время, Пробный расчет типа Push: VСтарт= VTP3×4 (V) AdjustmentVR3, в то же время вольтметр используется для контроля тестовой точки. Напряжение tp3, регулировка соответствующего значения.

Пороговое напряжение для защиты от низкого напряжения различных аккумуляторовUVPИ запуск порога voltageVСтартТипичные значения следующие:
