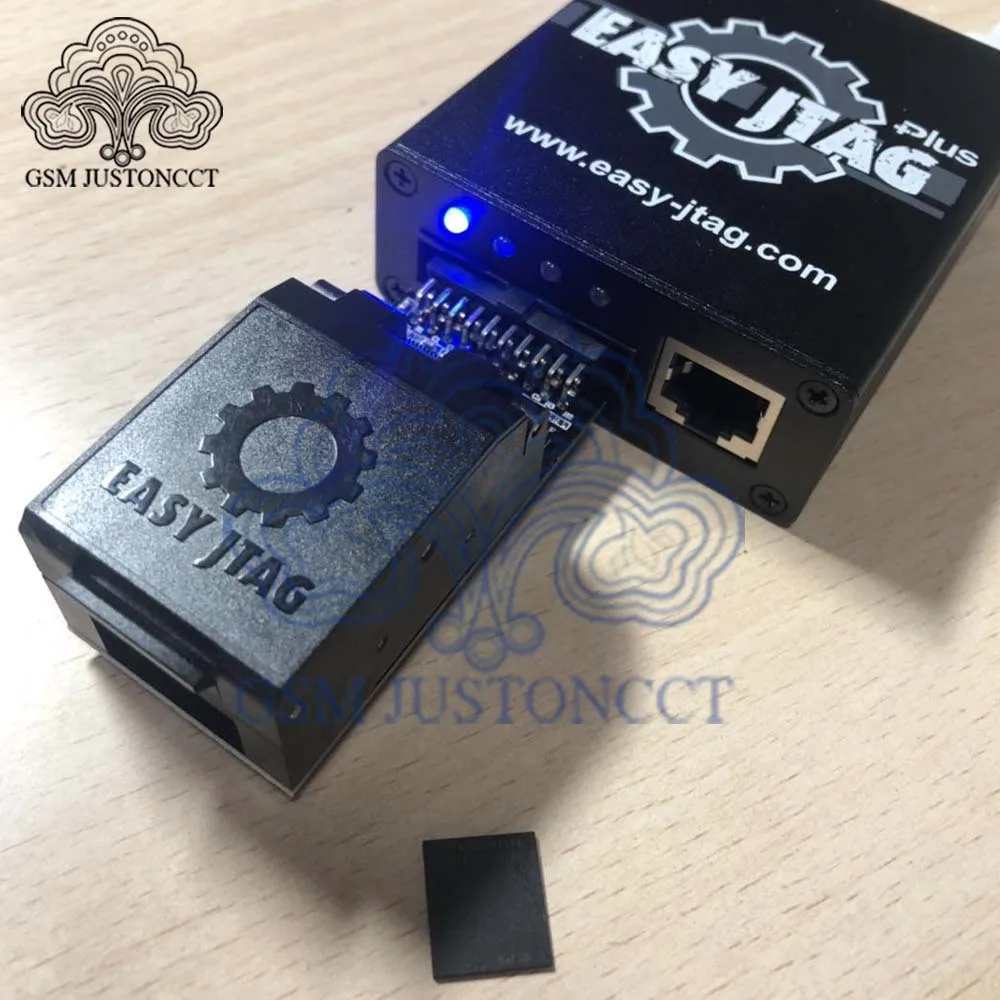

Последняя версия z3x легкий Jtag Plus Box Easy-Jtag Plus Box + UFS BGA 95 розетка адаптер + UFS BGA 153 розетка адаптер + emmc розетка





Это легкий JTAG EMMC SOCKET : GO это легкий JTAG EMMC SOCKET : GO
Easy-Jtag PlusЭто инновационный Универсальный сервисный инструмент для ремонта телефонов и телефонов, восстановления данных, программирования памяти SPI и многих других функций. Поддерживает протоколы eMMC, ISP, JTAG, SPI, NAND и многое другое.
Easy-Jtag Plus-выдающиеся особенности:
Ремонт устройства одним нажатием
Ремонт обуви
Восстановления данных
Встраиваемая мультимедийная карта памяти встроенное программное обеспечение для ремонта
Управление разделами
Встраиваемая мультимедийная карта памяти сервисного обслуживания
SPI памяти программирования
Easy-Jtag Plus-Аппаратные особенности:
Обновленный хост MCU SAM3X8E (по сравнению с LPC1768 в старой коробке)
Обновленный Высокоскоростной FPGA SPARTAN6 (по сравнению со SPARTAN3 в старой коробке)
Обновленная подсистема управления питанием-полный цифровой ШИМ с управлением ADC
Добавлен разъем Micro-USB (если требуется дополнительная мощность)
Добавлен переключатель VCC и VCCQ с защитой от перегрузки по току
Обновленный интерфейс устройства USB: USB 2,0 480 Мбит/с (высокая скорость)
Интегрированный ISP двигателя: высокая мощность pro двигателя (4 МБ/с.)
ISP поддерживает соединение 1 и 4 бит *
Файла памяти на носителе eMMC 8-битный высокоскоростным интерфейсом до 42 МГц
Интегрированный NAND * Двигатель: NFC с 4 КБ RAM буфером и ECC
Интегрированный M-PHY * Интерфейс
Интегрированный SPI Двигатель: до 21 МГц часы для популярной SPI флэш-памяти IC
Интегрированное само-тестовое ядро, которое исключает 90% неисправностей в производстве
Интегрированный кард-ридер CCID для использования Z3Software
Easy-Jtag Plus-преимущества оборудования:
Скорость приёма ПК увеличена до 40 Мб/сек
Скорость интерфейса JTAG увеличена на 20%
Скорость ISP eMMC 1 бит увеличена до 4 Мб/сек
Скорость ISP eMMC 4 бит увеличена до 12 Мб/сек (eMMC 5,0 +) **
Скорость eMMC 4 бит до 18 МБ/сек
Скорость eMMC 8 бит до 28 Мб/сек (eMMC 5,0 +)
Совместимость с 99% хост-ПК системами и ОС
Совместимость со старыми легкий JTAG 1-го поколения ISP адаптеры (1 бит)
Совместимость с большинством популярных разъемов eMMC (с поставляемыми адаптерами)
Подключи и работай для ОС Windows 8/8,1/10
Полная поддержка Windows XP

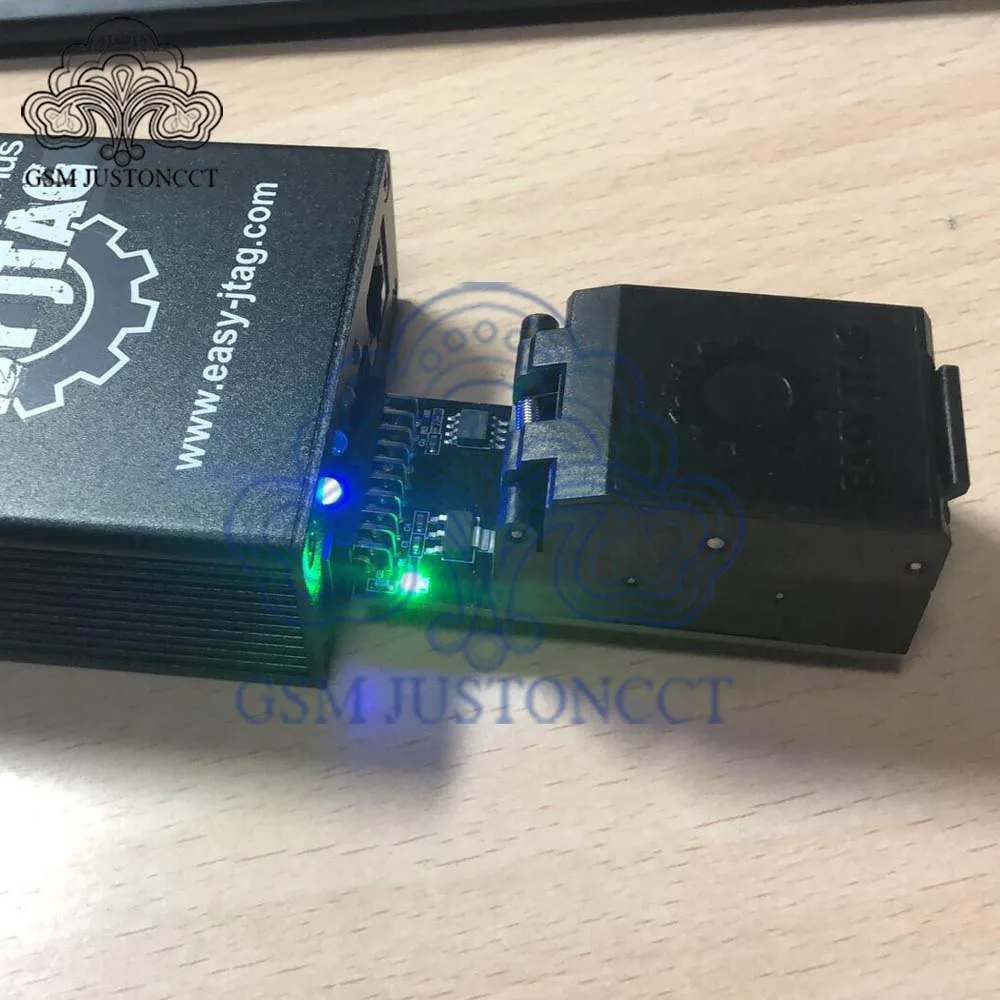

Разъем eMMC-Особенности:
Изготовлен из высокого качества материалов
Более 10K циклов пожизненной производительности
Поддержка для широкого спектра памяти на носителе eMMC ИС
Высокая-Скорость передачи данных до 40 Мб/сек через 8 бит
EMI устойчивая конструкция, малошумные компоненты
Интегрированная логика питания (нет необходимости в дополнительном источнике питания)
Защита от перенапряжения-умный предохранитель (порог 0.5A)

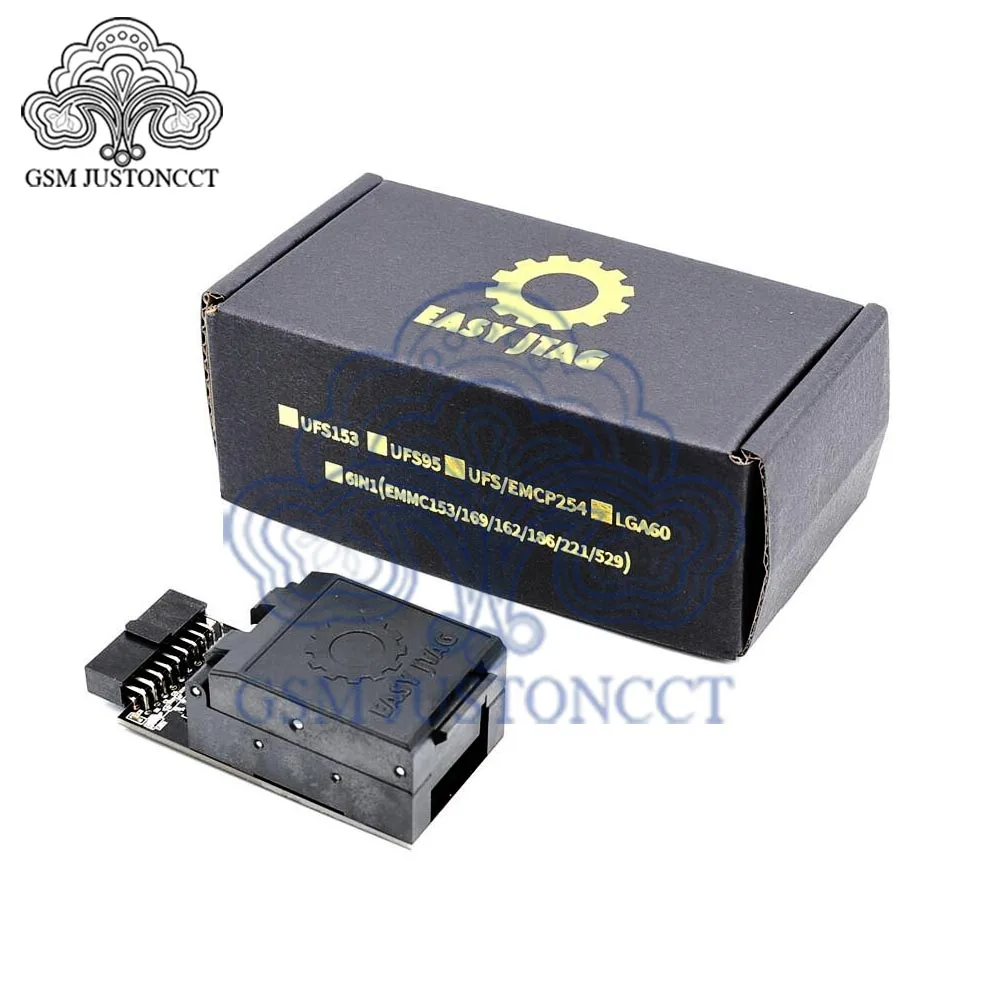

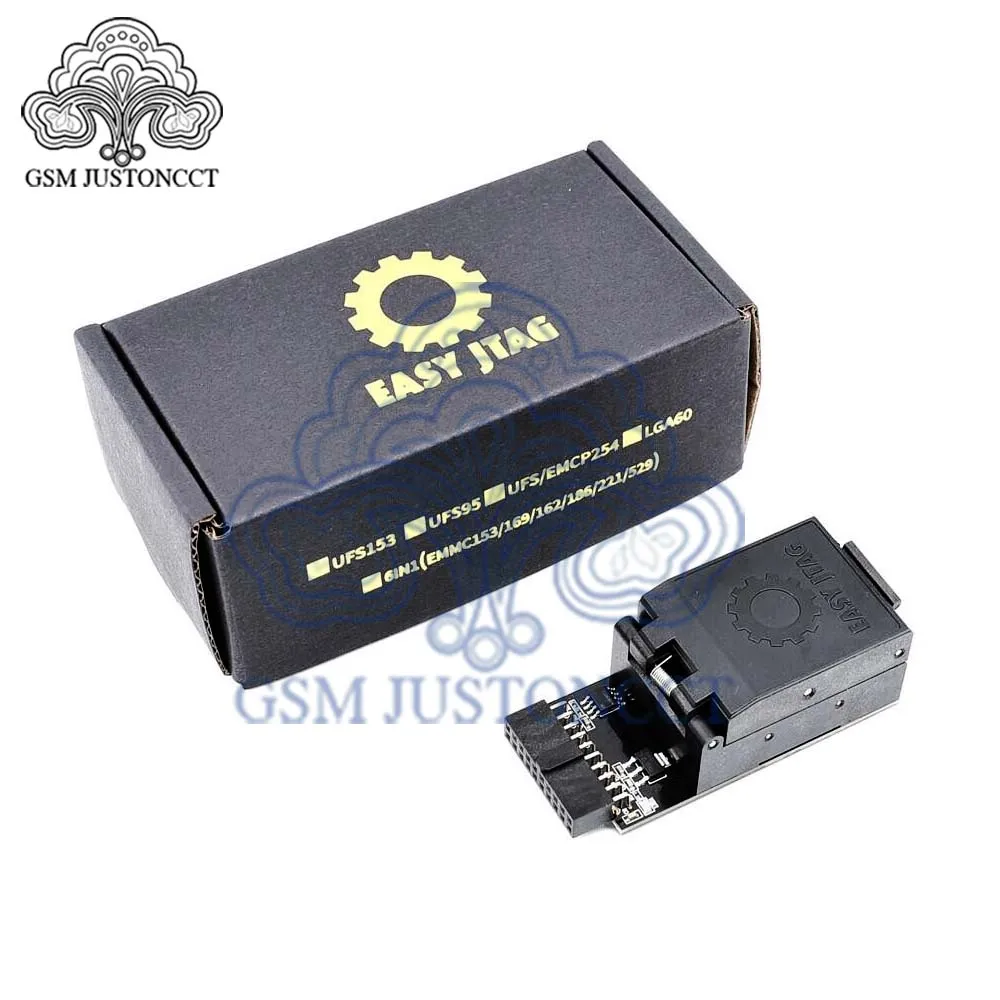

Ufs BGA 153 преимущества:
Высокое качество и высокая точность позиционирования
Мощность индикатор
ECDSA защищенный серийный номер (защищен от незаконного копирования)
Срок службы: ≥ 30000 раз
Поддерживаемая ИС памяти (регулярно обновляется):
SKHynix H28S7Q302BMR
SKHynix H28S8Q302CMR
SKHynix H28U62301AMR
SKHynix H28U64222MMR
SKHynix H28U74301AMR
SKHynix H28U74303AMR
SKHynix H28U78222MMR
SKHynix H28U88301AMR
Samsung KLUBG4G1BD-B0B1
Samsung KLUBG4G1CE-B0B1
Samsung KLUCG2K1EA-B0C1
Samsung KLUCG4J1CB-B0B1
Samsung KLUCG4J1ED-B0C1
Samsung KLUCG4J1ZD-B0CP
Samsung KLUDG4U1EA-B0C1
Samsung KLUDG8J1CB-B0B1
Samsung KLUDG8V1EE-B0C1
Samsung KLUEG8U1EA-B0C1
Samsung KLUEG8U1EM-B0B1
Samsung KLUEG8U1EM-B0C1
Микрон MTFC32GAMAKAM-WT
Sandisk SDINDDH4-128G
Sandisk SDINDDH4-256G
Sandisk SDINDDH4-32G
Sandisk SDINDDH4-64G
Toshiba THGAF4G8N2LBAIRB
Toshiba THGAF4G9N4LBAIR
Toshiba THGAF4T0N8LBAIRB
Toshiba THGAF8G8T23BAILB
Toshiba THGAF8G9T43BAIRB
Toshiba THGAF8T0T43BAIRB
Toshiba THGAF8T1T83BAIRB
Toshiba THGAF9G8L2LBAB7
Toshiba THGAF9G8L2LBAZZA
Toshiba THGAF9G9L4LBAZZA
Toshiba THGBF7G8K4LBATRB
Toshiba THGBF7G8K4LBATR
Toshiba THGBF7G9L4LBATR
Toshiba THGBF7T0L8LBATAB
Toshiba THGBF7T0L8LBATA
Toshiba THGBF7T0L8LBATG
Toshiba THGLF2G8D4KBADR
Toshiba THGLF2G8J4LBATR
Toshiba THGLF2G9J8LBATR
Kingston UFS32G-T811-A60

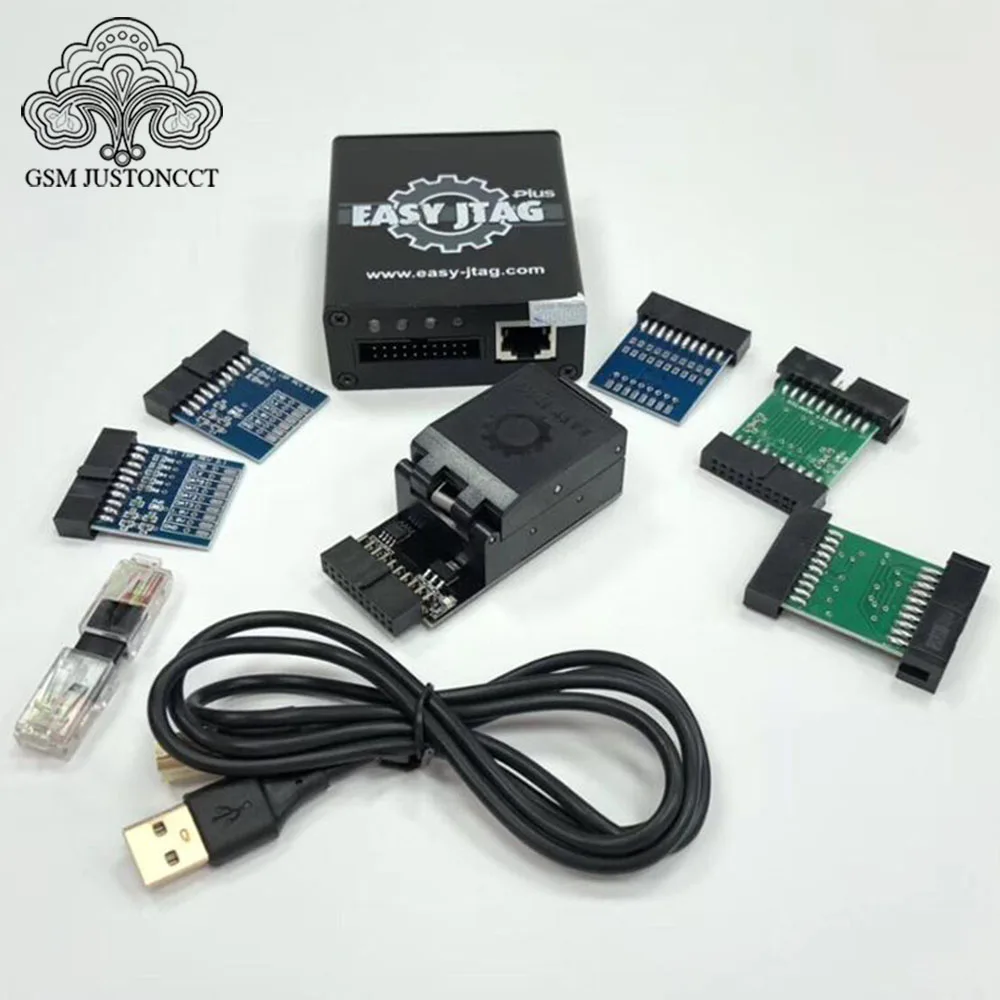

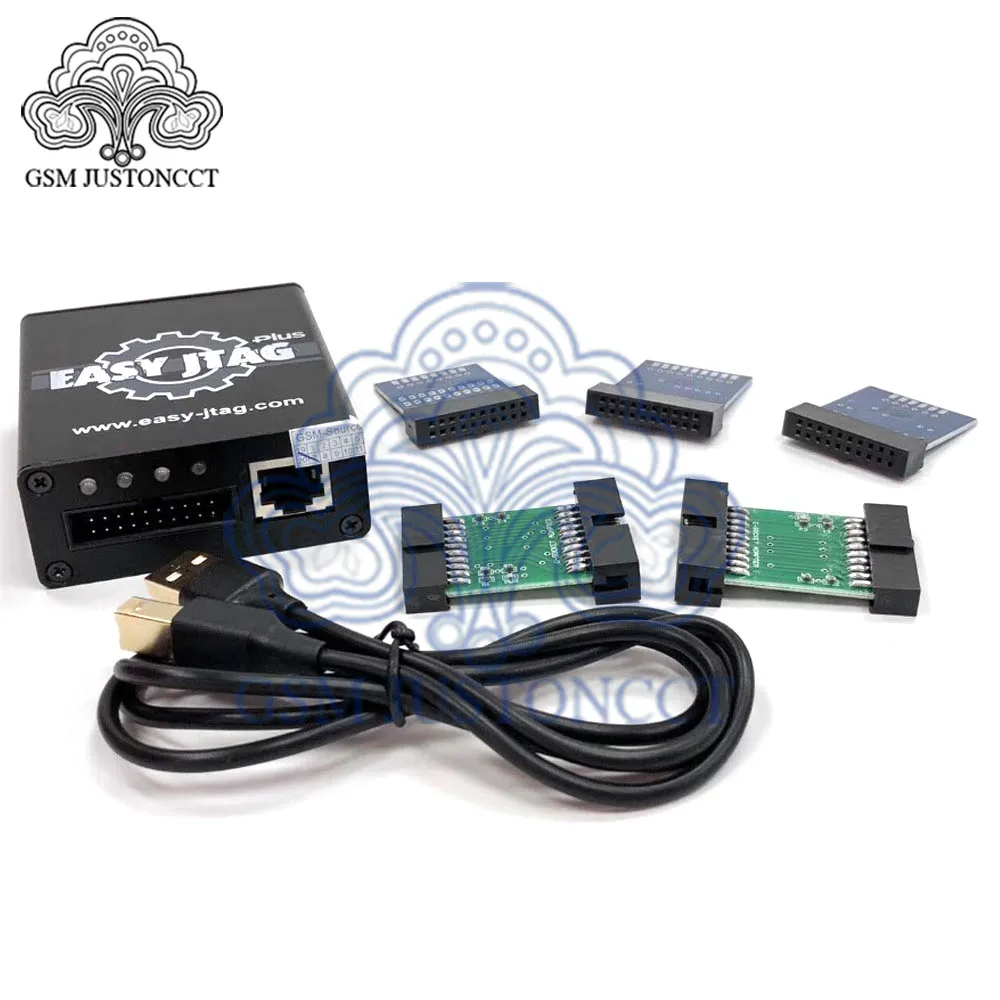

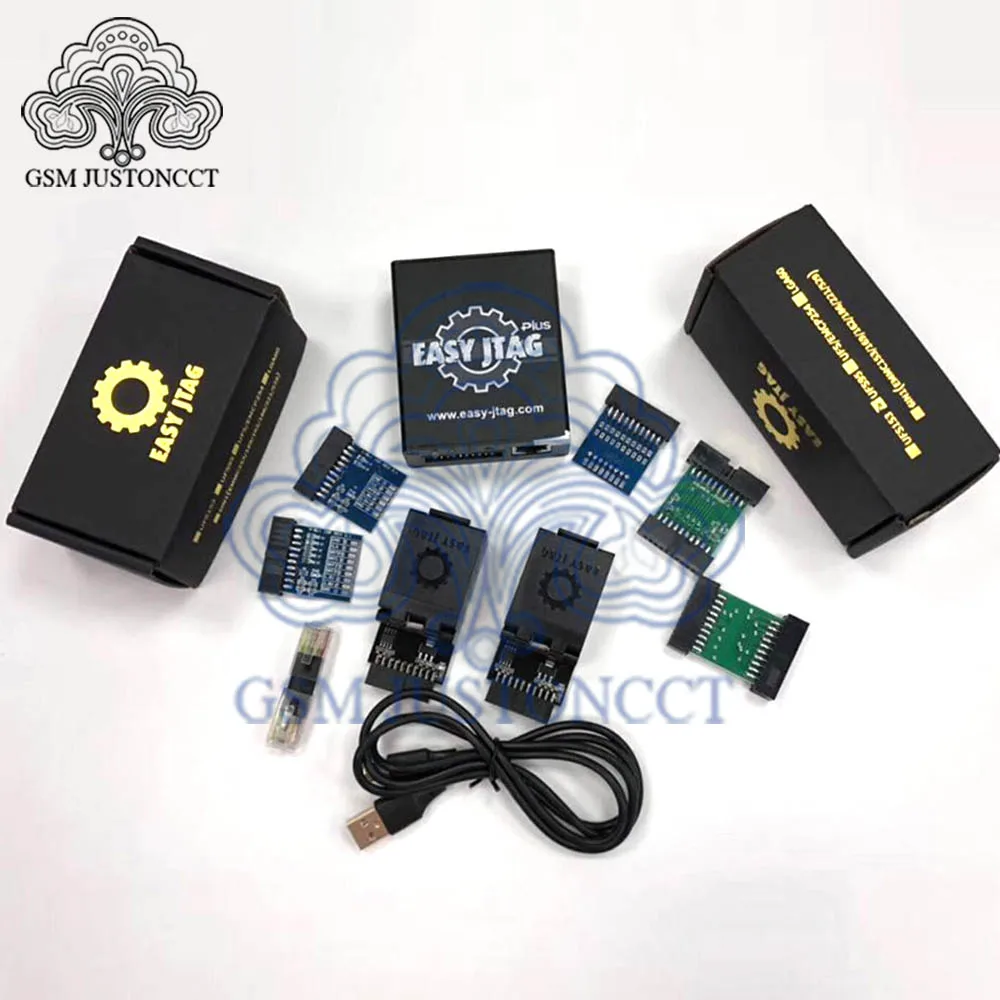

Eaeasy-Jtag Plus Полный комплект-посылка:
Easy-JTAG Plus Box Hardware
Предварительно активированная карта с активацией EasyJTAG PLUS
Гнездо EMMC (BGA153/169, BGA162/186, BGA221, BGA529)
USB A-B кабель
Набор адаптеров-5 шт. (JTAG, ISP 1BIT, ISP 4BIT, U-SOCKET, E-SOCKET)
Easy-Jtag Plus UFS BGA-153 адаптер-1 шт.
Easy-Jtag Plus UFS BGA-95 адаптер-1 шт.
