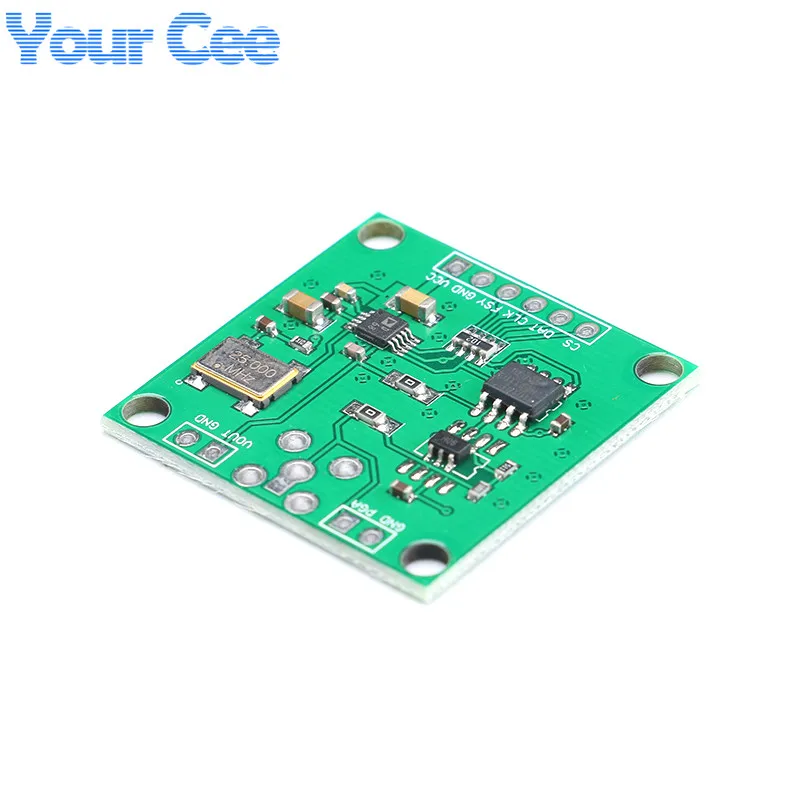

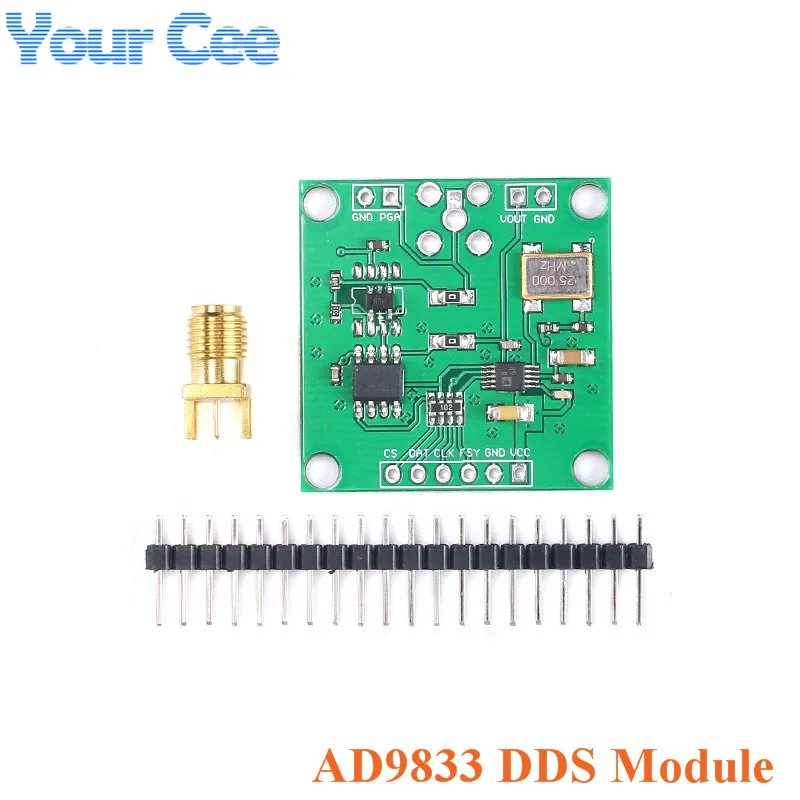

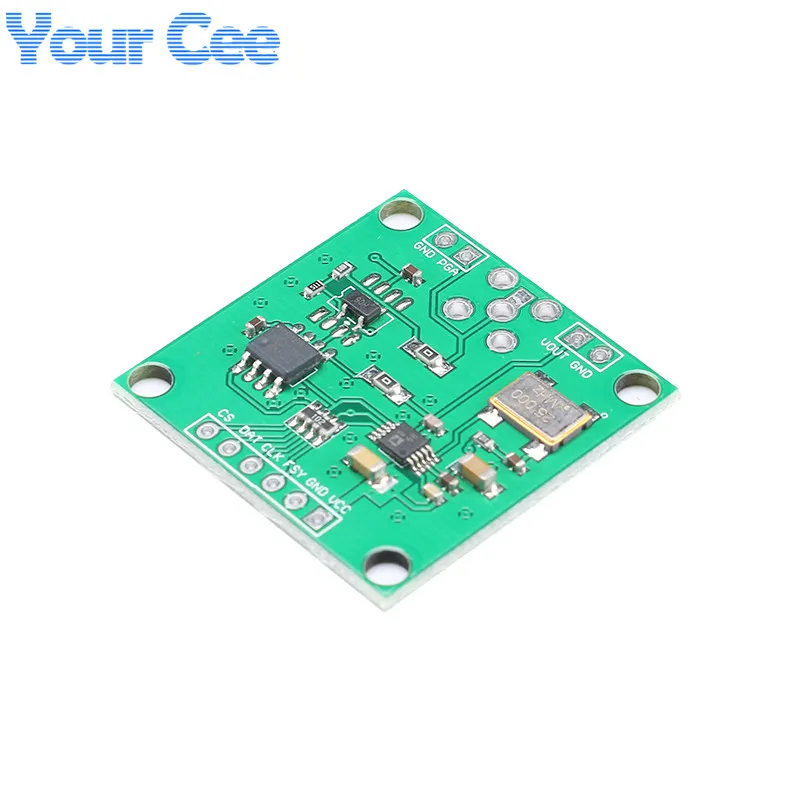

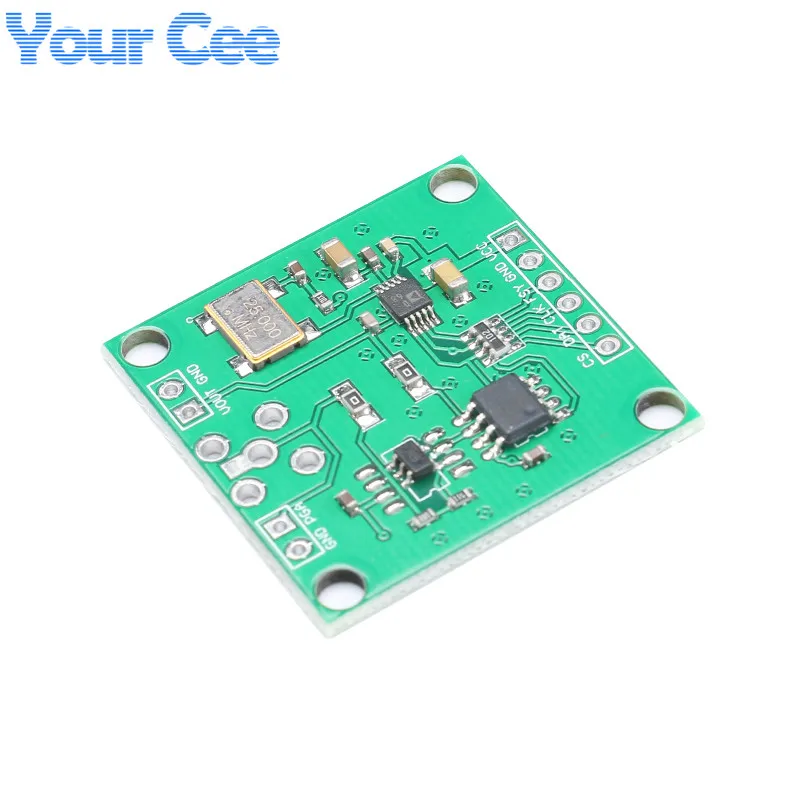

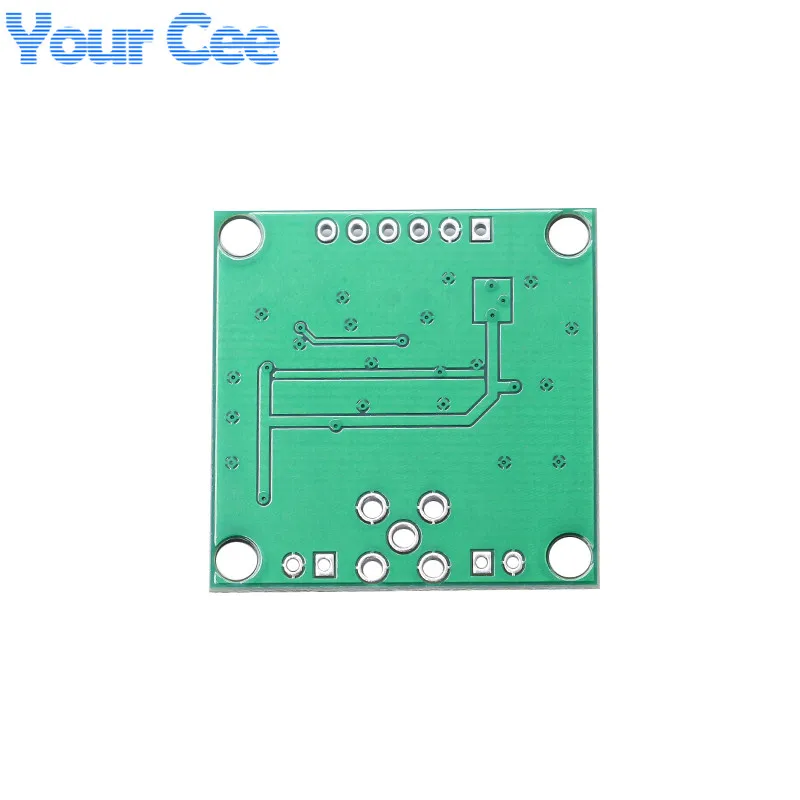

Генератор сигналов DDS AD9833, модуль постоянного тока 0-12,5 МГц, квадратный выход SPI, цифровая Программируемая частота и фаза, треугольная Синусоидальная волна

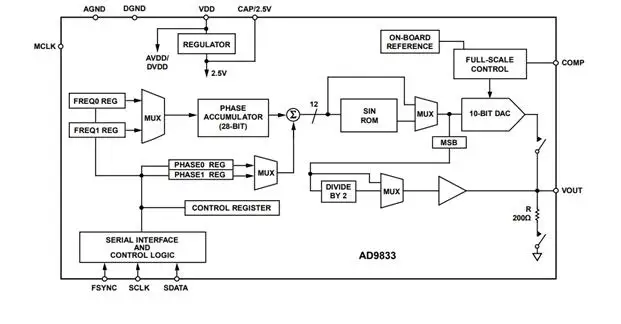

AD9833-это низкомощный, программируемый генератор сигналов, который производит синусоидальные, треугольные и квадратные волновые выходы. Генераторы сигналов необходимы для различных типов обнаружения, возбуждения сигнала и времени область рефлектометрии (TDR) приложений. Выходная частота и фаза могут быть запрограммированы через программное обеспечение для легкой регулировки. Внешние компоненты не требуются. Частота регистр 28 биты: разрешением 0,1 Гц может быть достигнуты на тактовая частота 25 МГц, и разрешением 0,004 Гц при тактовая частота 1 МГц. AD9833 записывает данные через трехпроводный последовательный интерфейс. Последовательный интерфейс работает с тактовой частотой до 40 МГц и совместим со стандартами DSP и микроконтроллера. Устройство работает от 2,3 V до 5,5 V питания. AD9833 имеет функцию энергосбережения. Эта функция позволяет минимизировать Мощность путем отключения неиспользуемых частей устройства. Например, ЦАП может быть отключен при генерировании времени.

Цифровая Программируемая частота и фаза

Потребляемая мощность: 12,65 МВт (при 3 В)

Выход Частотный диапазон: 0 МГц до 12,5 МГц

28-бит Разрешение: 0,1 Гц (25 МГц часы справки)

Синусоидальная волна/Треугольная волна/квадратный волновой выход

2,3 V до 5,5 V источника питания

Внешние компоненты не требуются

3-провод SPI интерфейс

Расширенный диапазон температур: от-40 °C до + 105 °C

Вариант энергосбережения

Скорость обновления: 25MSPS

Максимальное выходное напряжение: 0,65 в

Минимальное Выходное напряжение: 38 мВ
