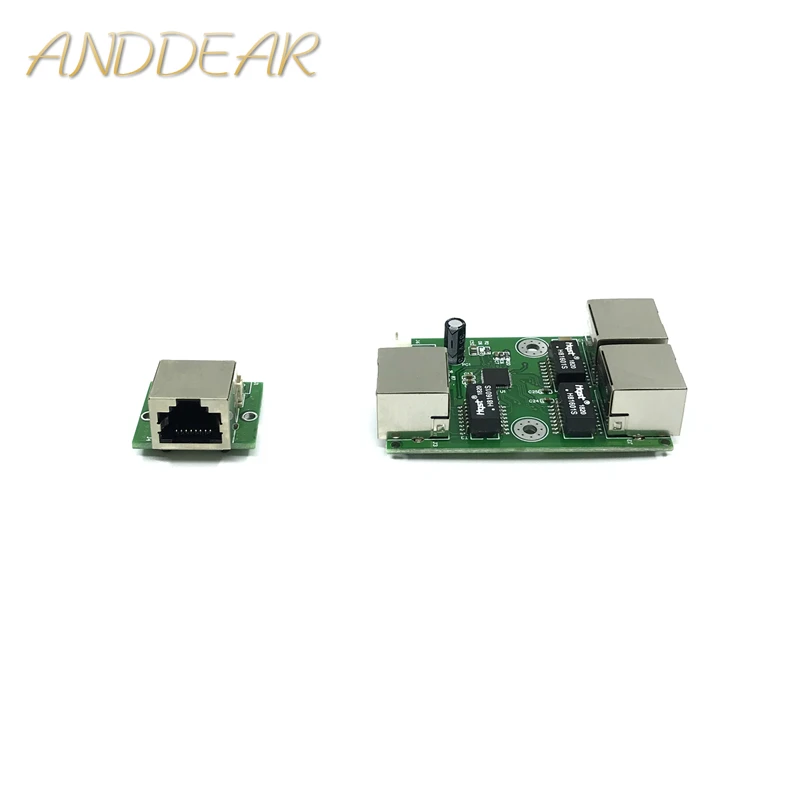

3-портовый OEM factory direct mini fast 100 Мбитс Ethernet network lan hub switch board двухслойная печатная плата 2 rj45 1 * 8pin головной порт

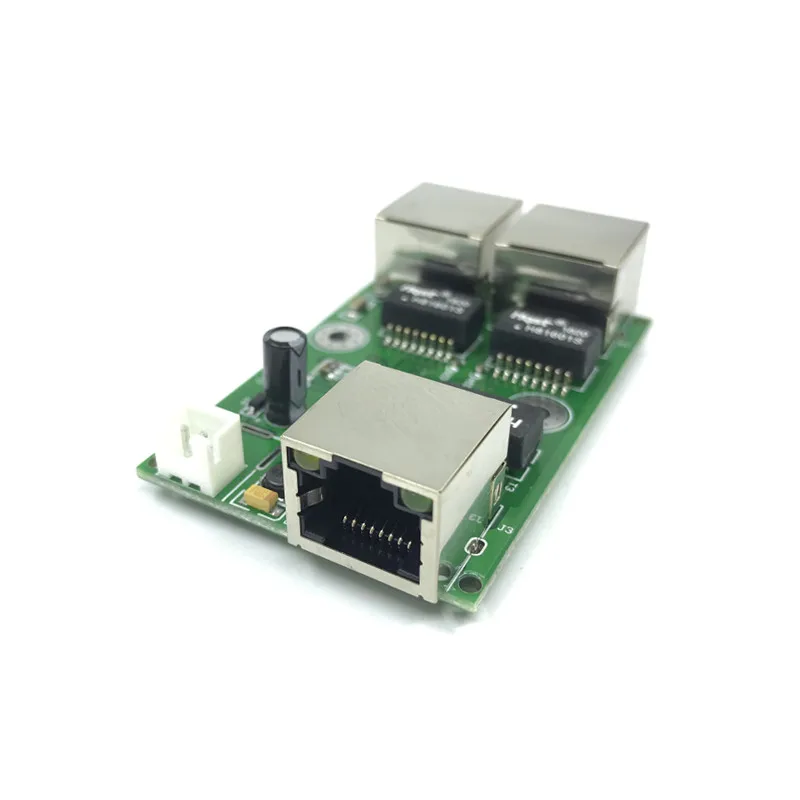

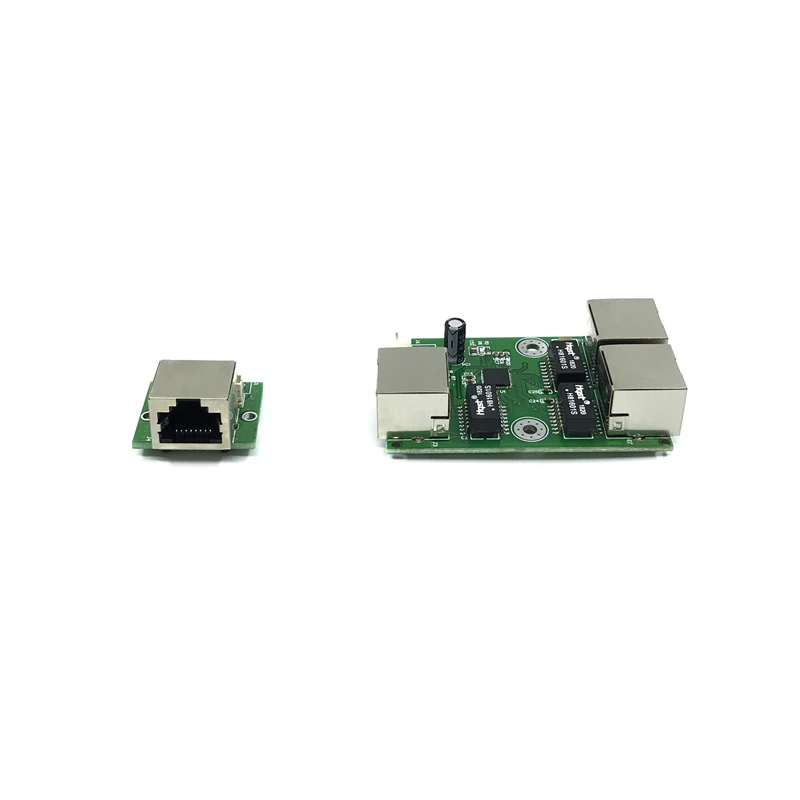

Плата сетевого коммутатора mini 2 Port Ethernet

1 2 rj45 + 1*8 контактный головной порт

2 10/100 Мбит/с

3 шт. Размер: 65x54x15 мм

4 Plug n play

5 Входное напряжение постоянного тока 5-7,5 в

Высокопроизводительная плата коммутатора Ethernet с 2 портами 100 Мбит/с. Он обеспечивает простое сетевое подключение к вашей рабочей группе или серверу, простое подключение и игра, гибкая Неблокирующая архитектура, пользователи могут быть освобождены от ограничений полосы пропускания и медиа-сетей.

2 порта 100 Мбит/с Ethernet коммутатор pcba, каждый порт для поддержки функции автосогласования. Для широкополосной связи по локальной сети обеспечивает экономичное, практичное, экономичное совместное использование локальной сети 100 Мбит/с, И он подключается к каждому конечному пользователю локальной сети для обеспечения стабильной производительности и высокой передачи данных на протяжении всего времени, каждый порт поддерживает режим сохранения и прямой передачи, он может эффективно изолировать широковещательные бури, Уменьшение ошибок пакета и неправильного пакета, чтобы избежать перегрузки сети и конфликтов.

Модуль коммутатора обеспечивает полудуплексный контроль потока и режим противодавления в полнодуплексном режиме на всех портах, что может улучшить Совместимость с сервером полосы пропускания и сетевым протоколом. Также Светодиодный индикатор для диагностики рабочего состояния каждого порта и всей системы, этот переключатель энергосберегает и защищает окружающую среду.

Плата коммутатора предназначена для расширения данных, увеличения расстояния подключения кабеля, преобразования данных в совместном использовании Ethernet, изысканный дизайн внешнего дизайна мини, очень любимы отечественные и зарубежные клиенты

Соответствует стандартам IEEE 802,3 и IEEE 802.3u

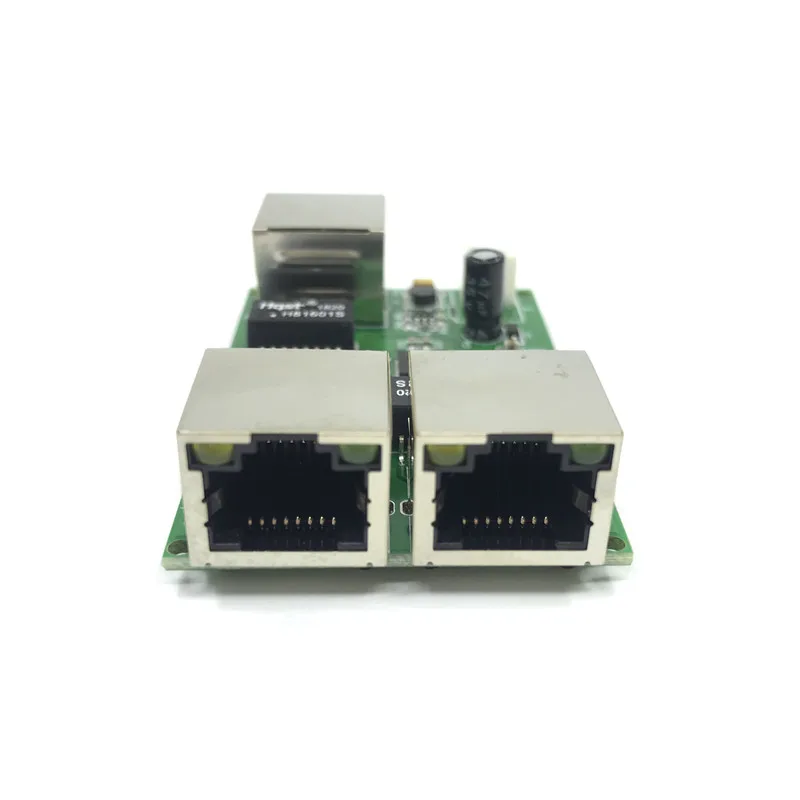

Выходной интерфейс для 2 имеют желтый и зеленый свет RJ45 и 8-контактный разъем

3 порта для автосогласования 100 Мбит/с поддержкой Auto-MDI/MDIX

Поддержка управления потоком IEEE 802.3x для полного дуплексного режима и противодавления для полудуплексного режима на всех портах

Неблокирующая архитектура коммутации, которая передает и фильтрует пакеты на скорости провода для максимальной пропускной способности

Поддержка автоматического обучения и автоматического старения mac-адресов

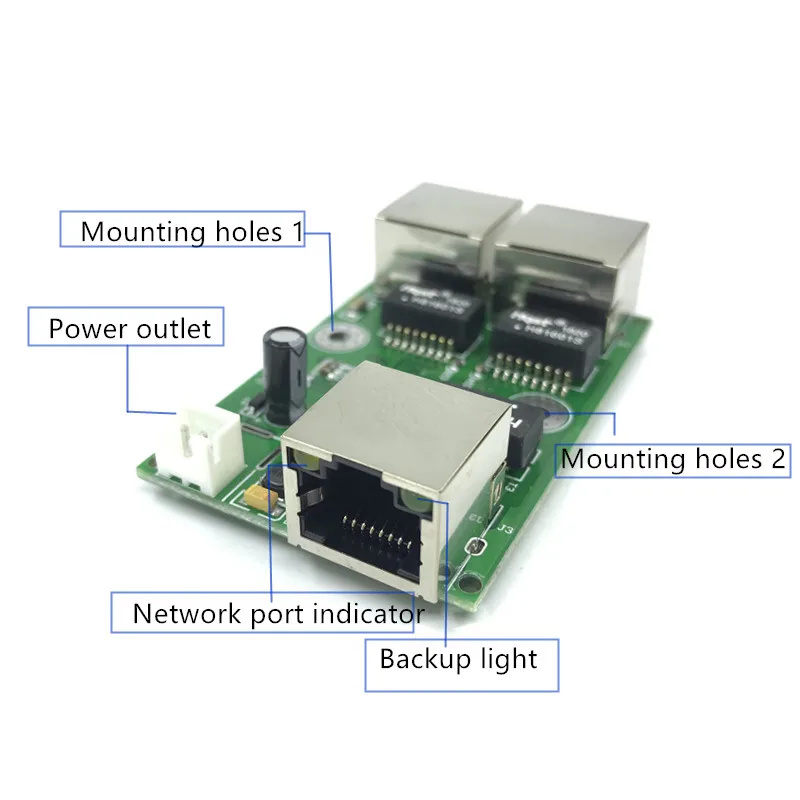

Светодиодные индикаторы для контроля мощности, связи/активности

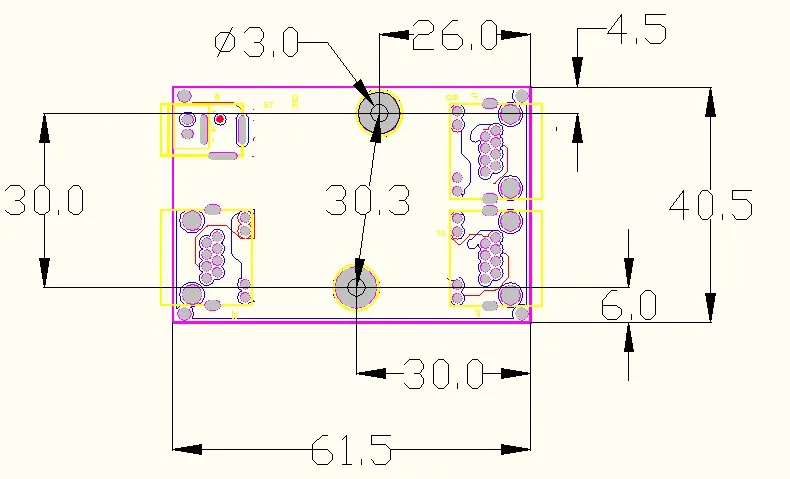

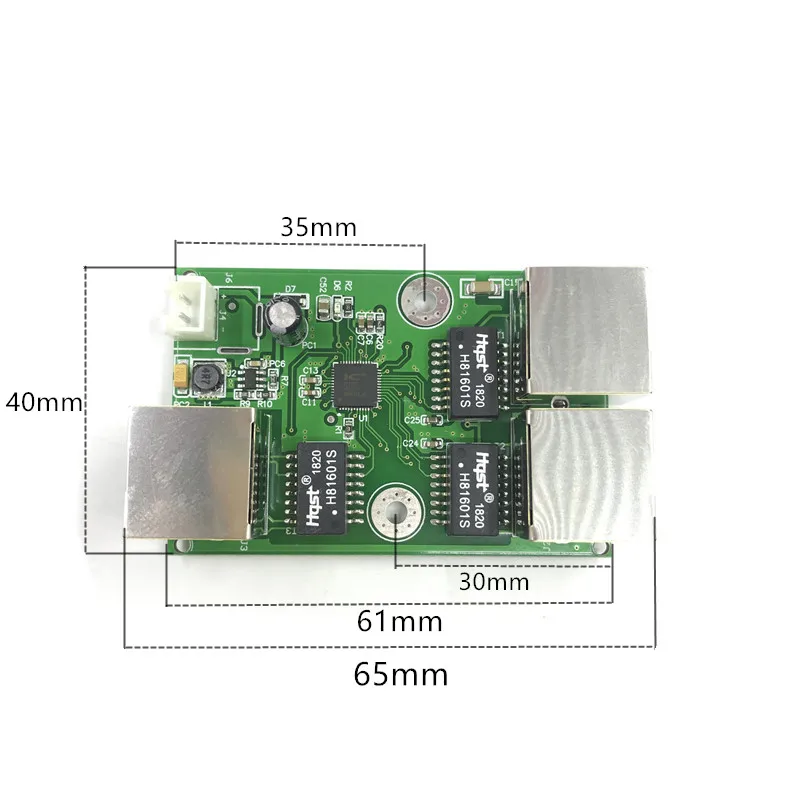

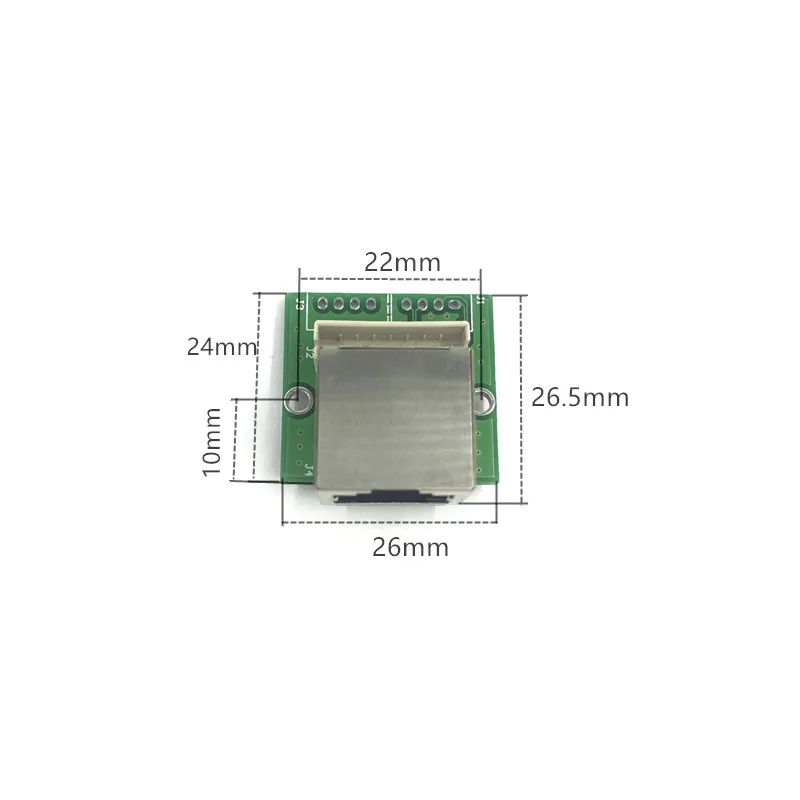

Конструкция размера мини-кабеля, размер PCBA: 65x54x15 мм

Внешняя поставкаВходная мощность, постоянный ток 5-7,5 в

OEM/ODM, высокопроизводительные кабельные коробки Ethernet коммутационная плата

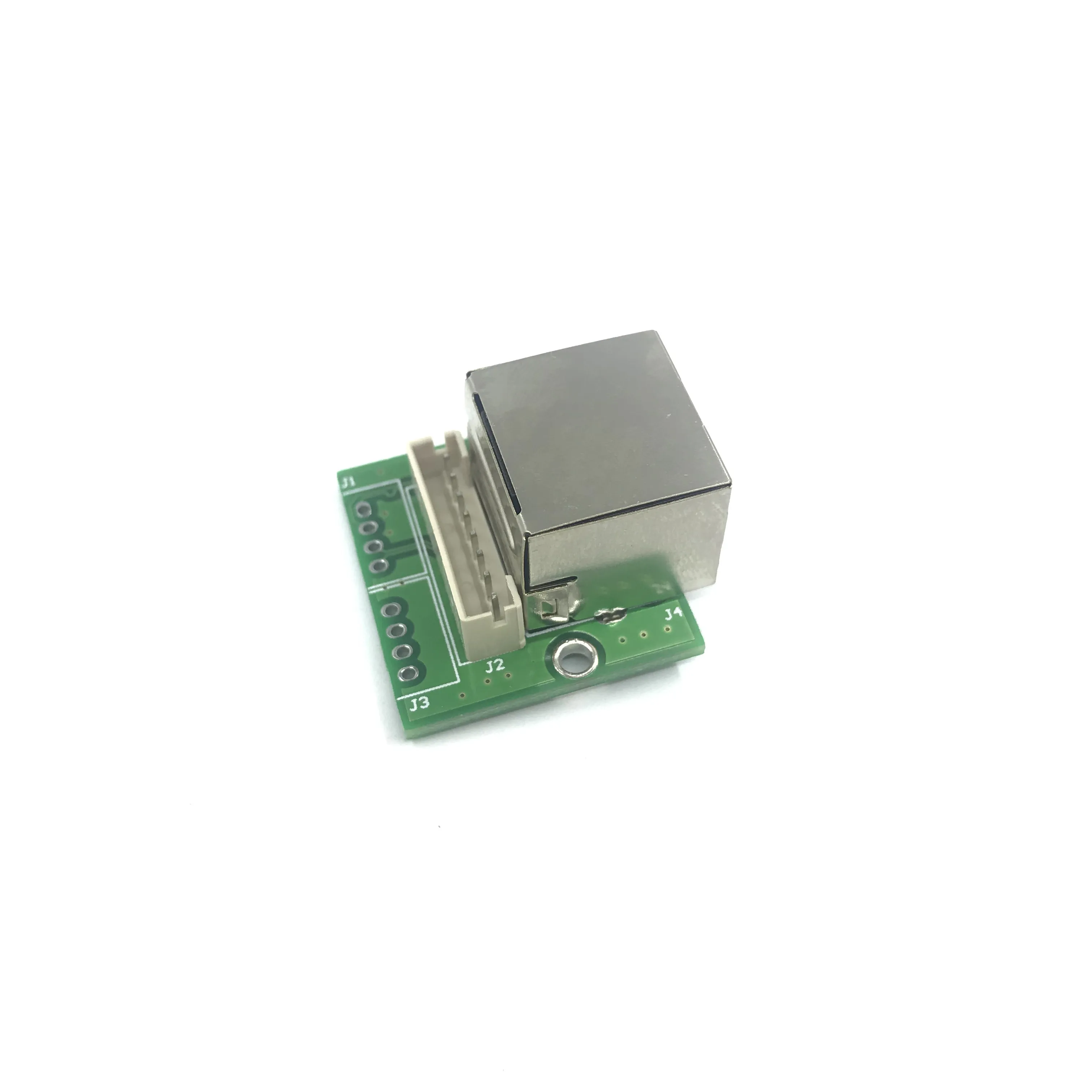

8-контактный разъемОпределение:1 RX + 2 RX- 3 TX + 4 NC 5 NC 6TX- 7 NC 8 NC

Вход питания постоянного токаОпределение:1 DC + 2 DC-

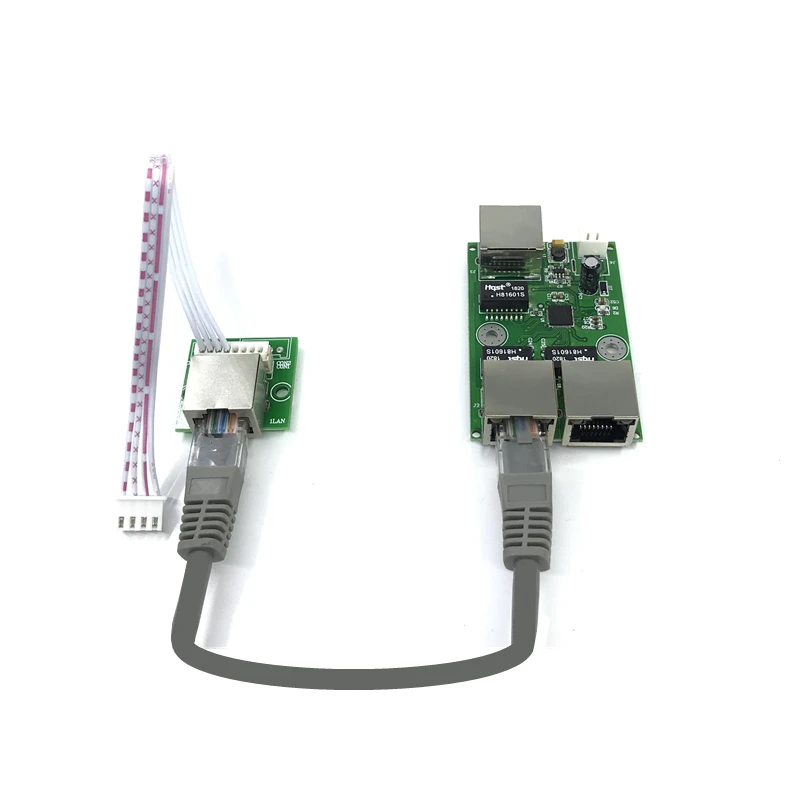

8-контактный разъем выходного сигналаVSШтырь RJ45

8pinЗаголовок VSШтырь RJ45

1 RX + VS 1 RX +

2 RX- VS 2 RX-

3 TX + VS 3 TX +

4 NC VS 4 NC

5 NC VS 5 NC

6 TX- VS 6 TX-

7 NC VS 7 NC

8 NC VS 8 NC

На следующей схеме и таблицах показаны стандартные розетки/соединители RJ-45 и их назначение контактов.

Назначение контакта разъема RJ-45

Контакт

Медиа-сигнал прямого интерфейса

1

Rx + (прием)

2

Rx - (прием)

3

Tx + (передача)

4

Не используется

5

Не используется

6

Tx - (передача)

7

Не используется

8

Не используется
