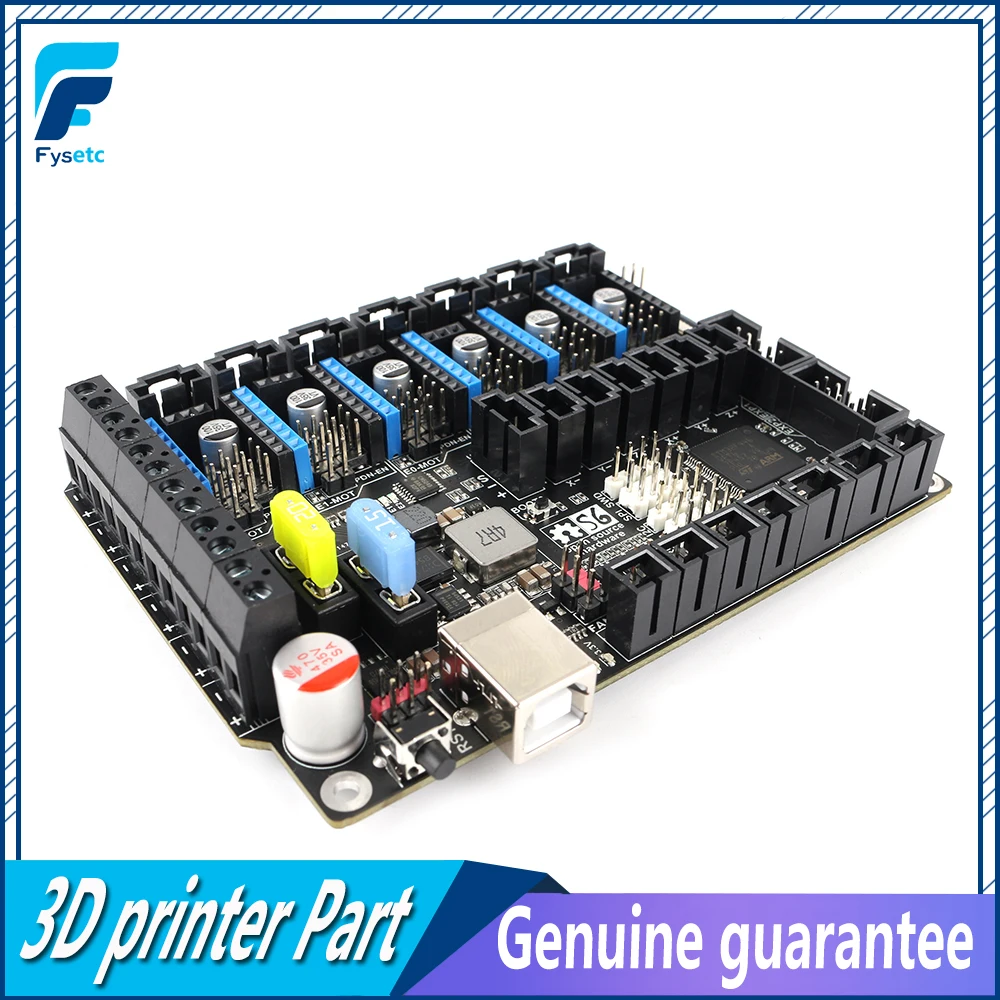

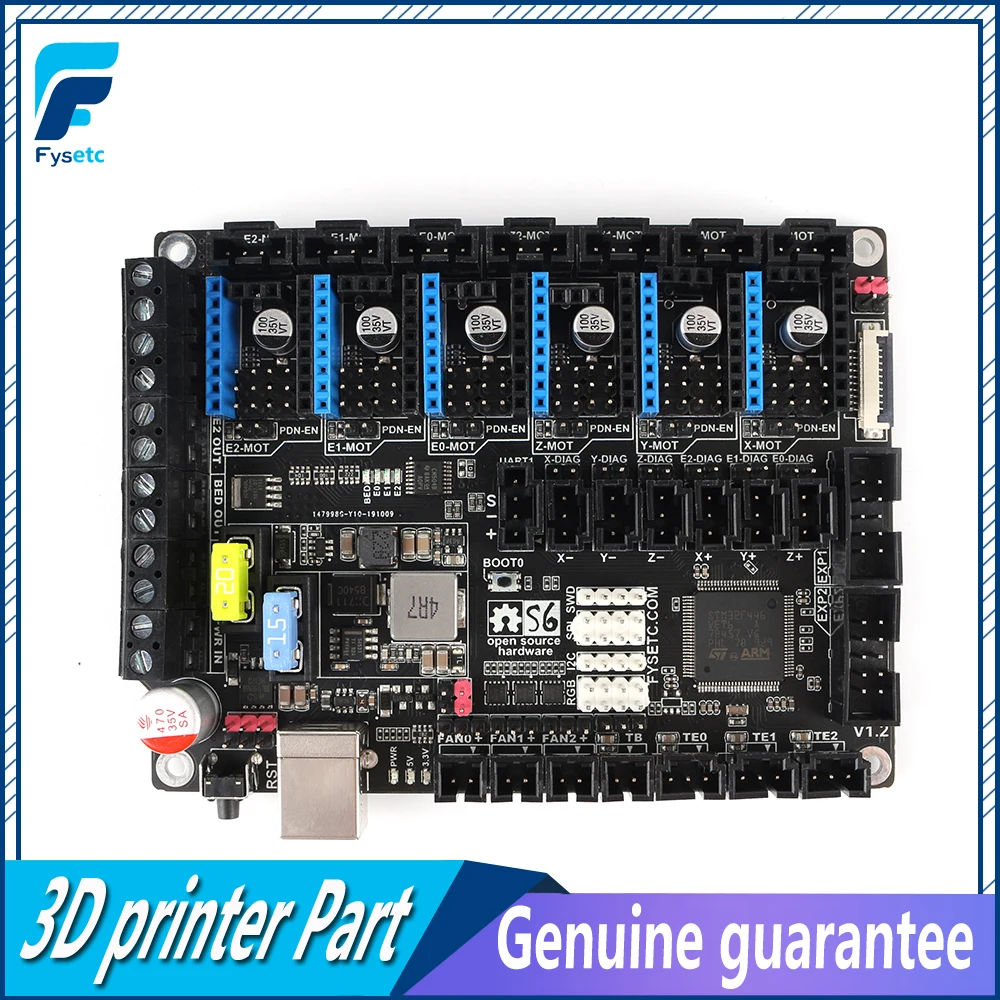

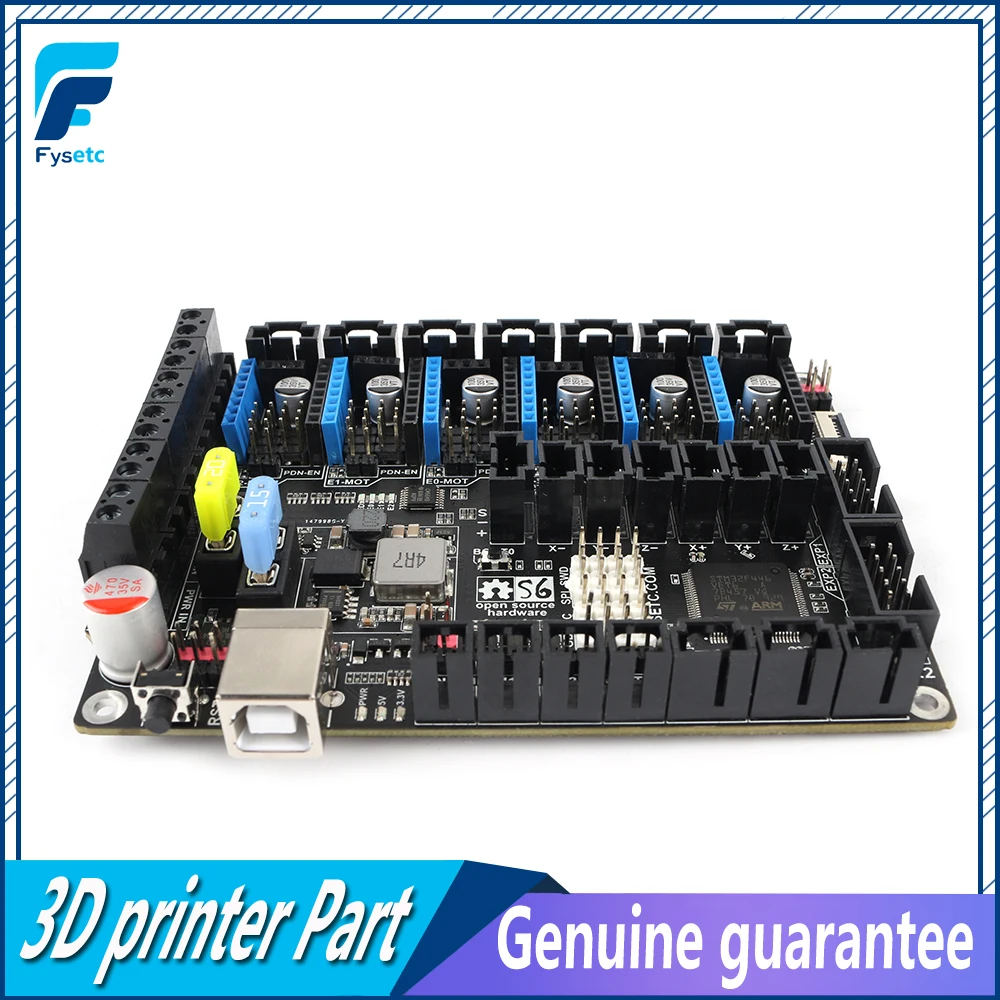

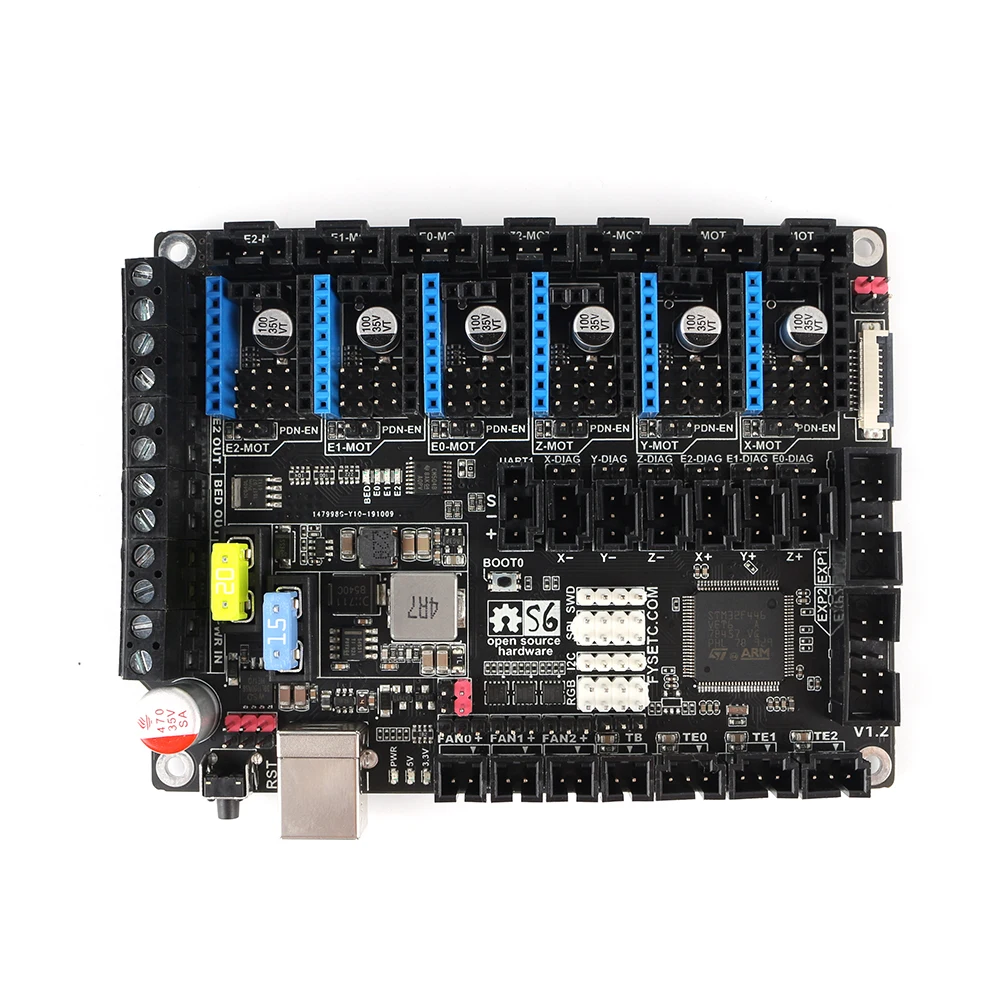

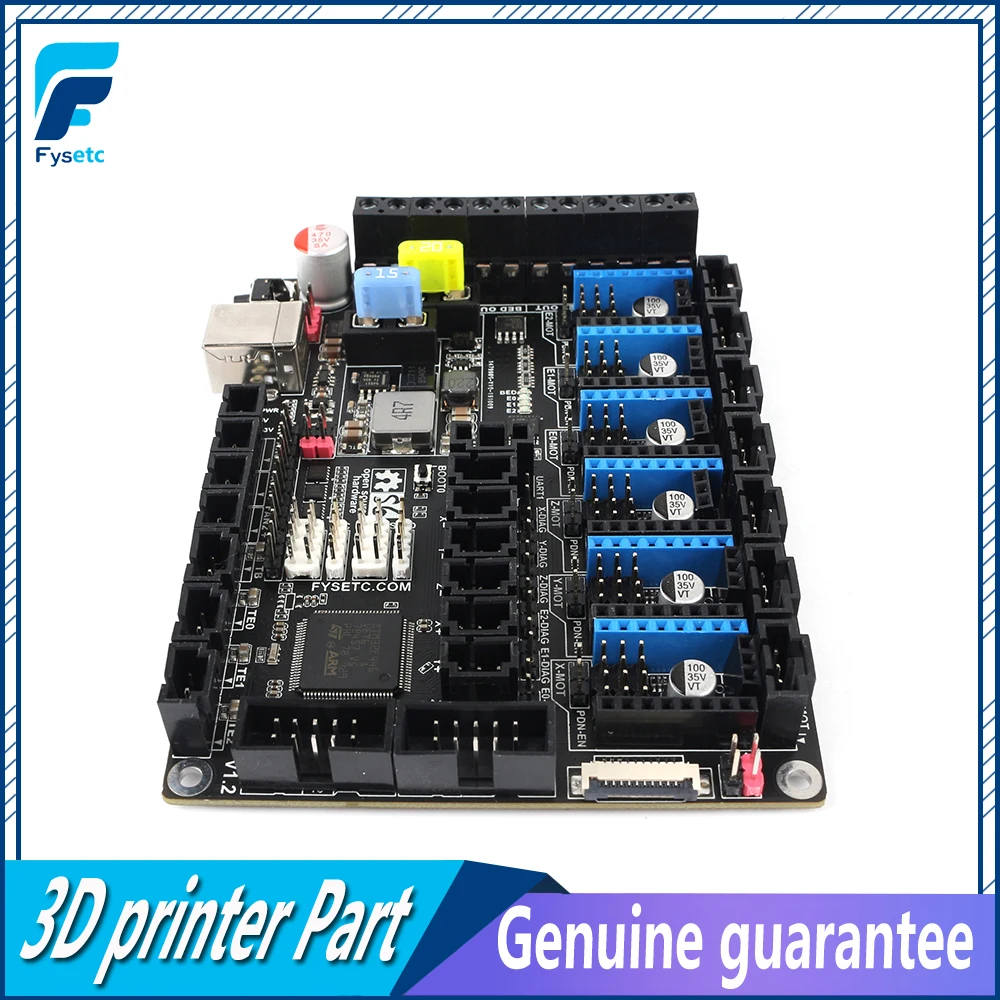

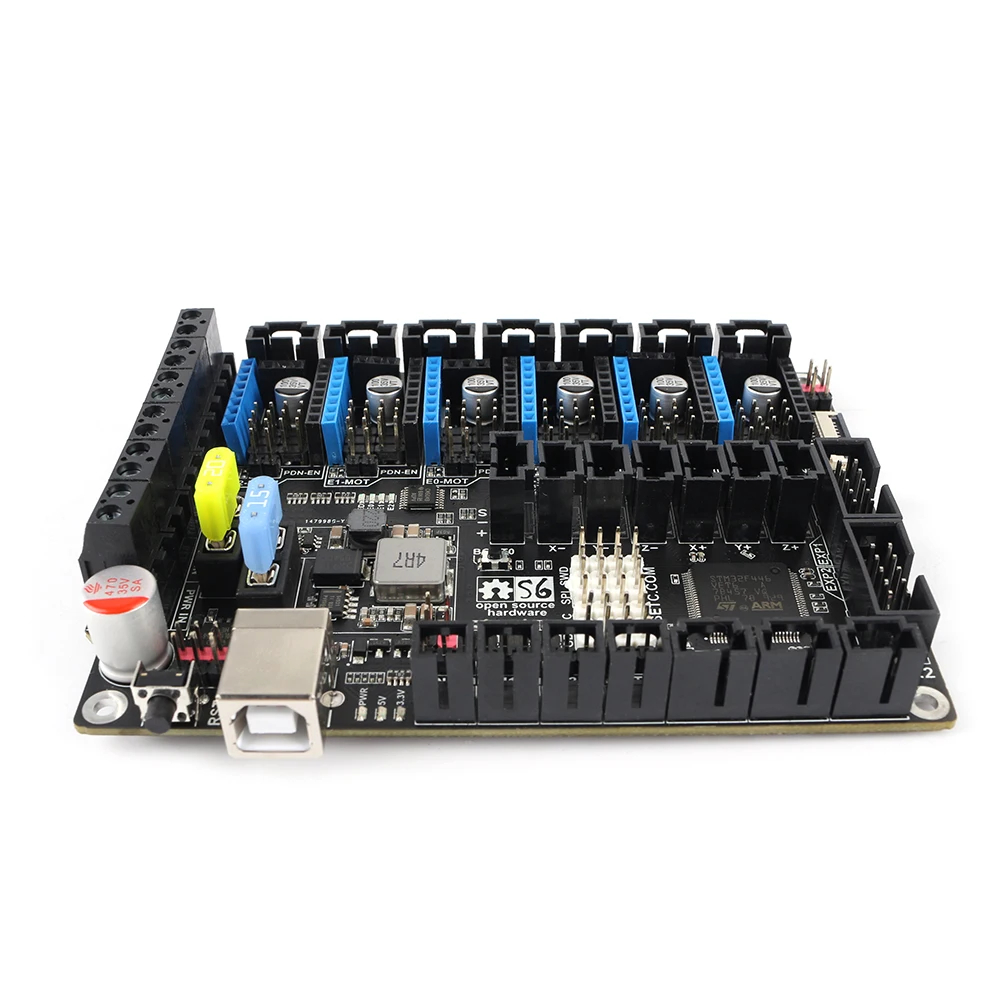

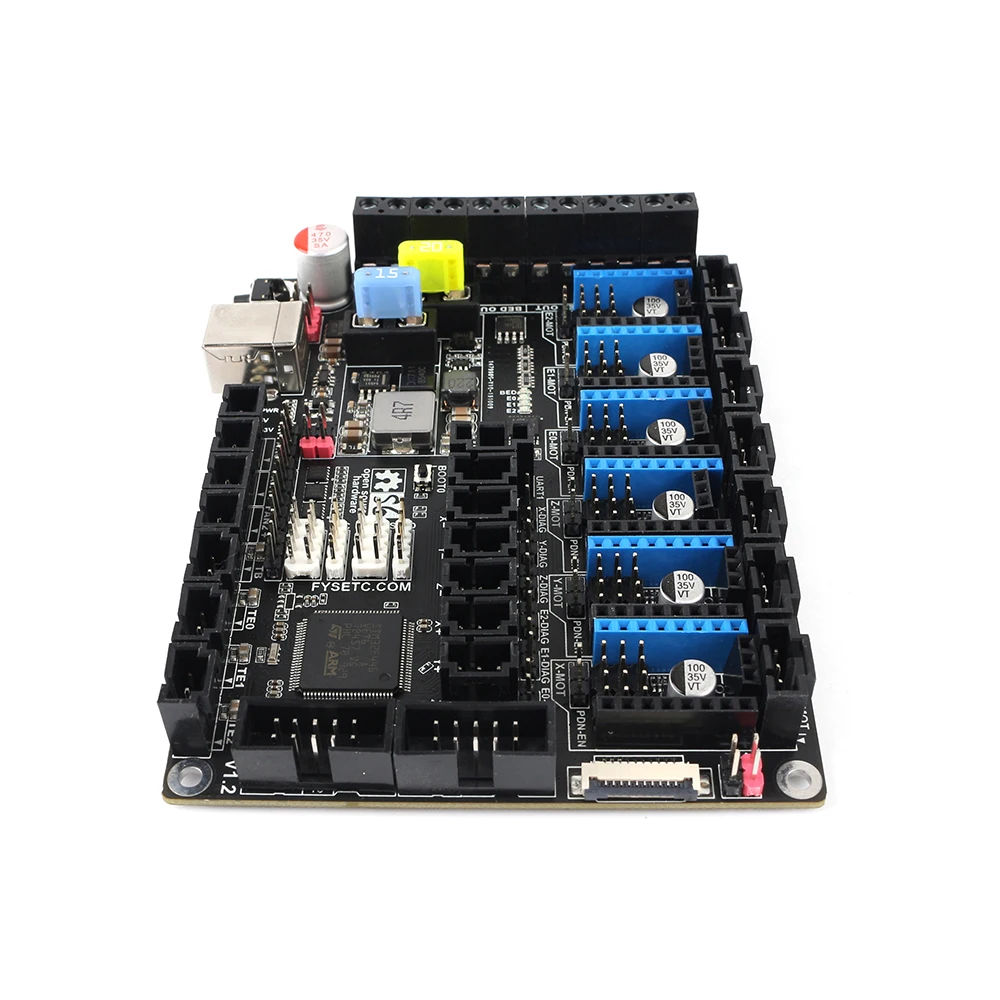

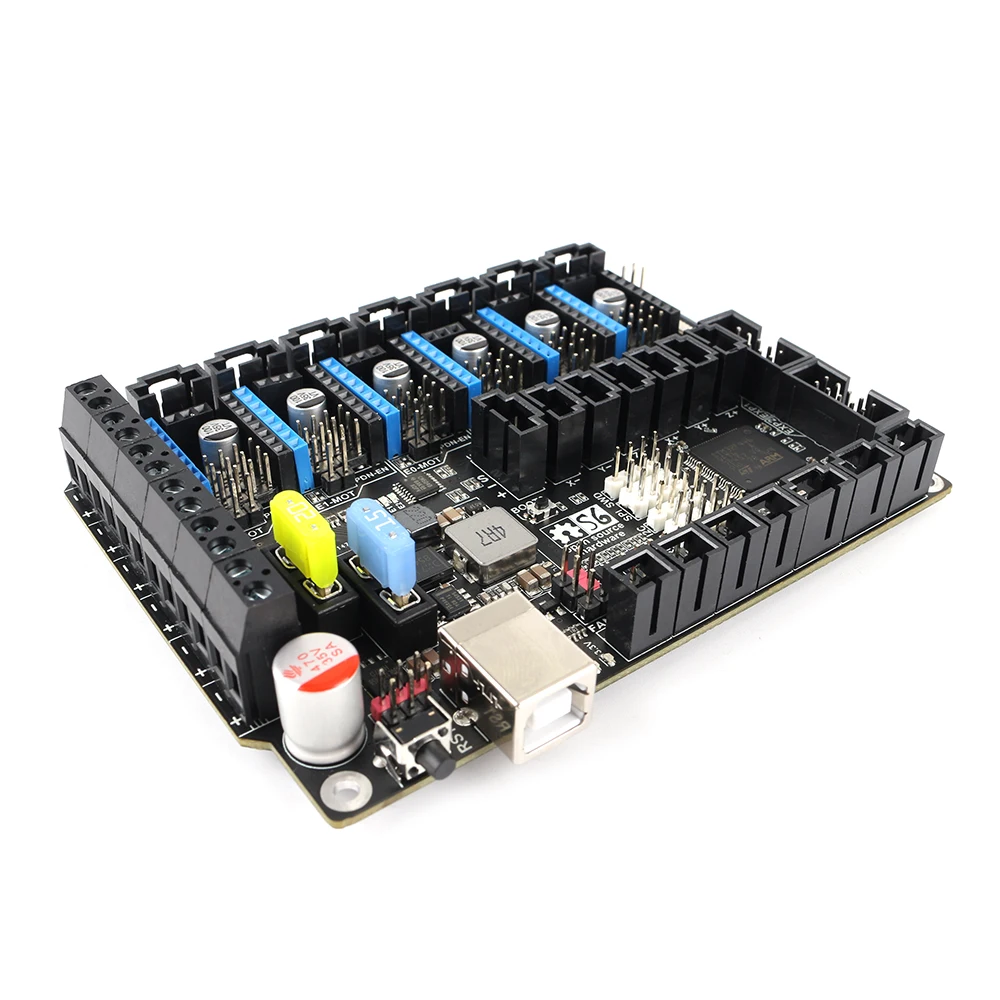

Плата управления S6 V2.0, 32-битная, поддержка 6X драйверов TMC, UartSPI, летающий провод, разъем XHMX, VS F6 V1.3 SKR V1.3

Особенности

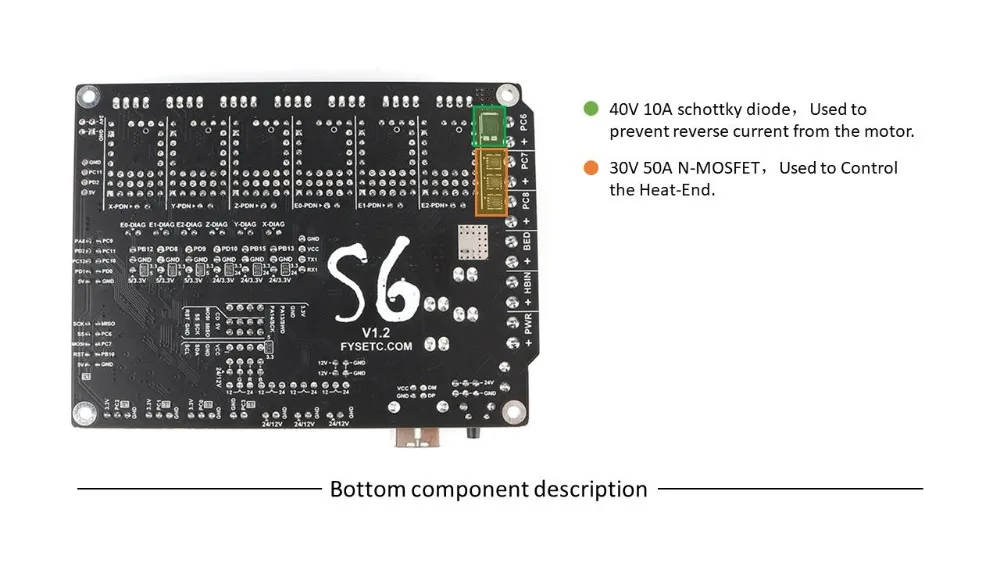

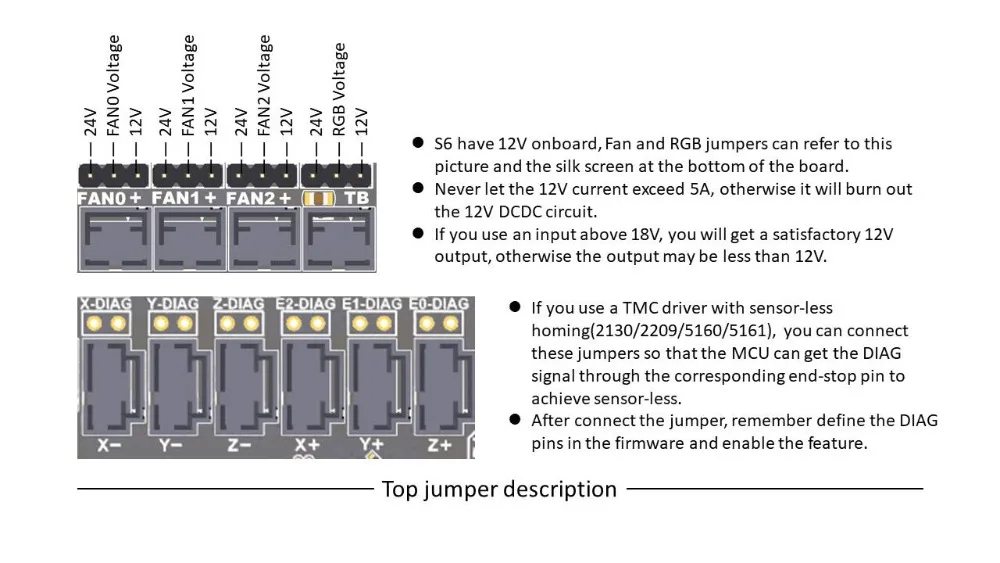

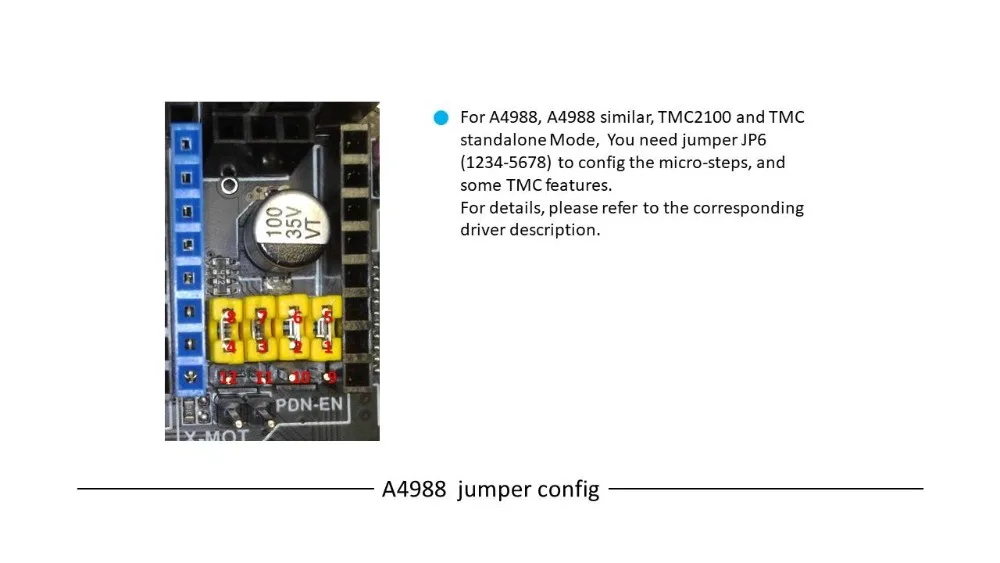

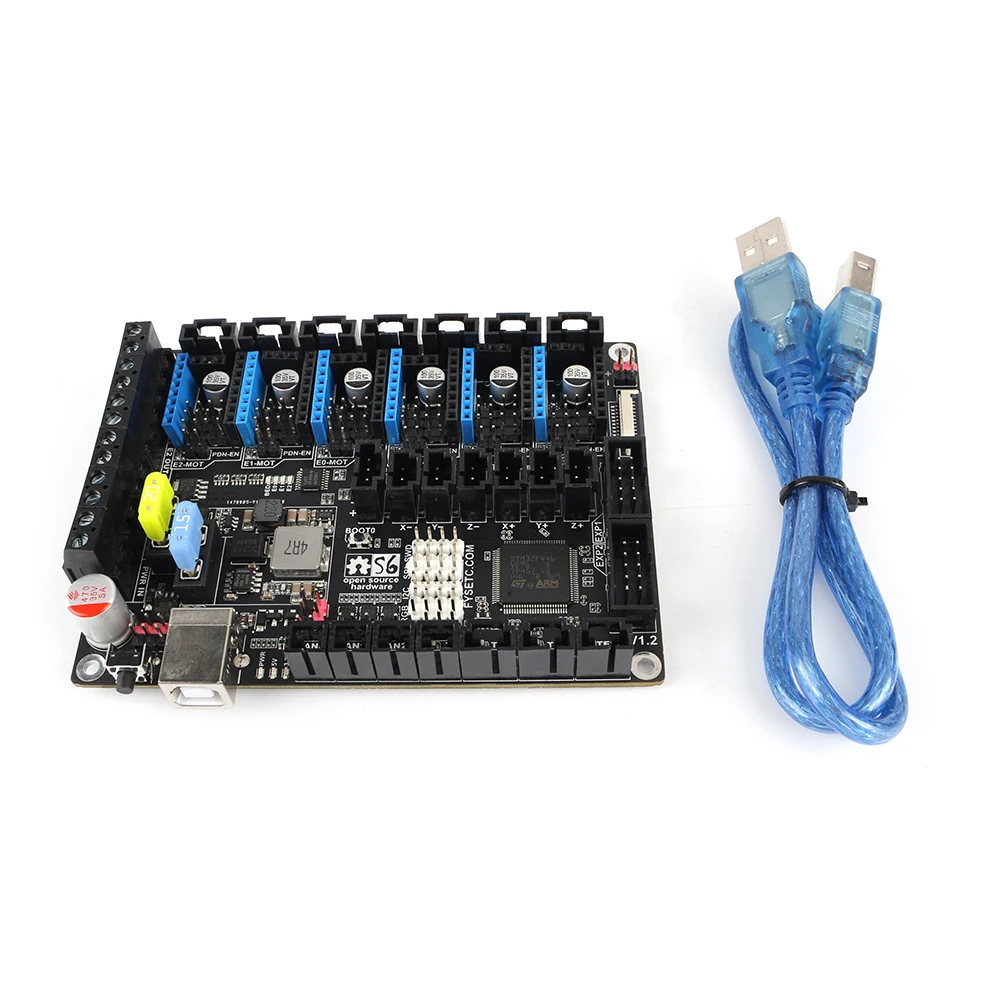

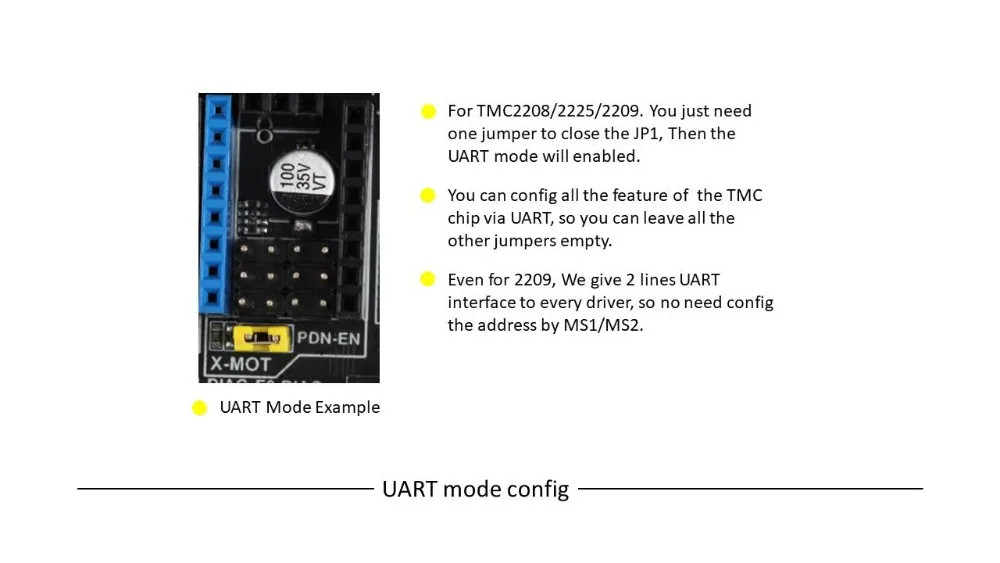

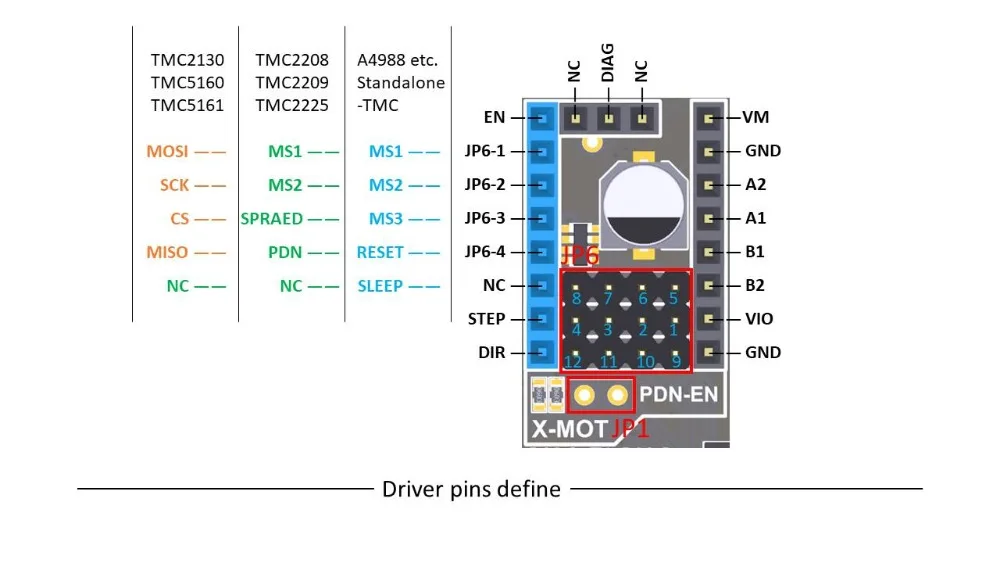

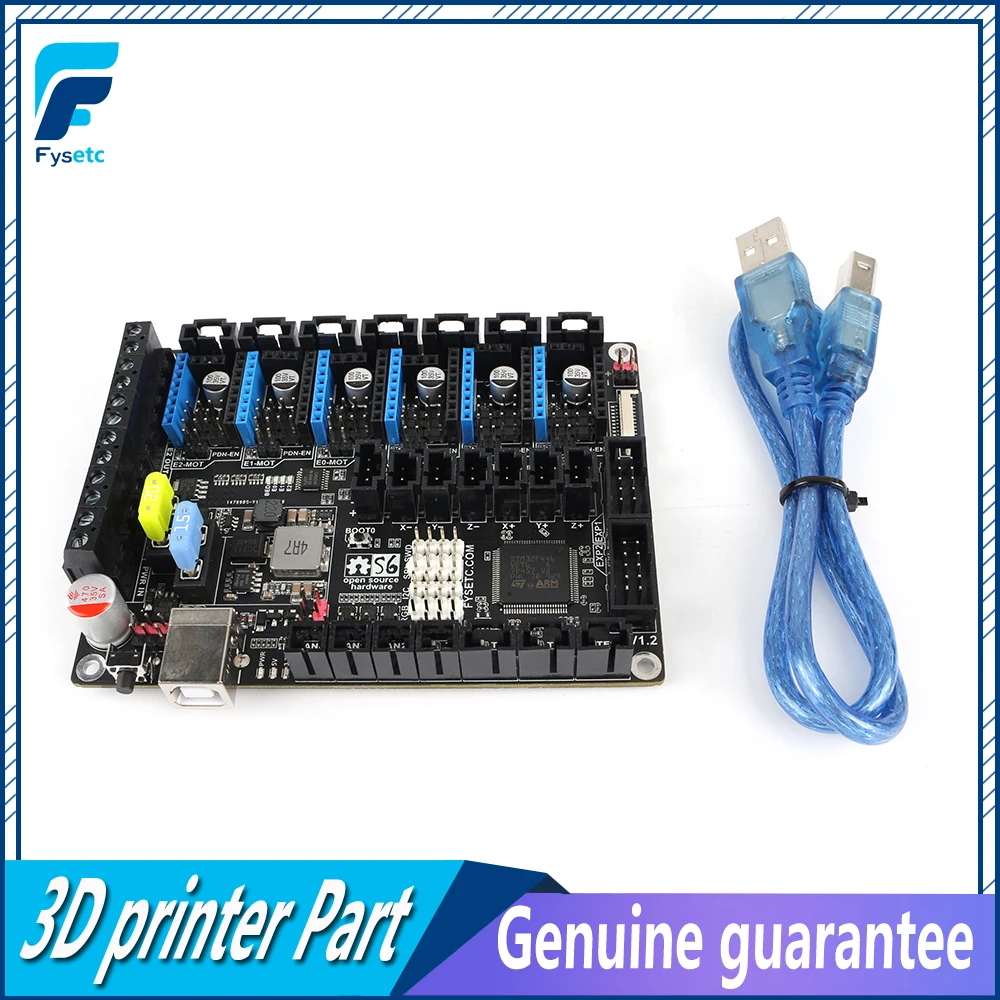

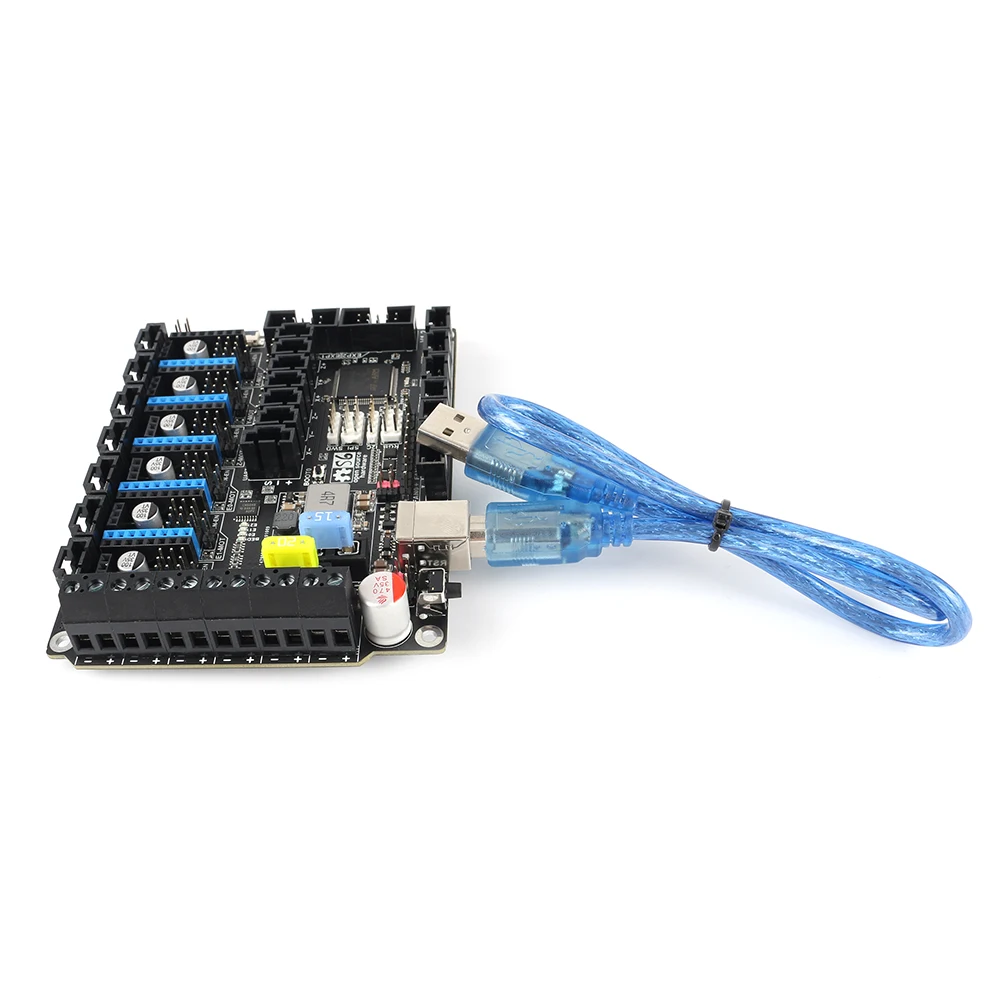

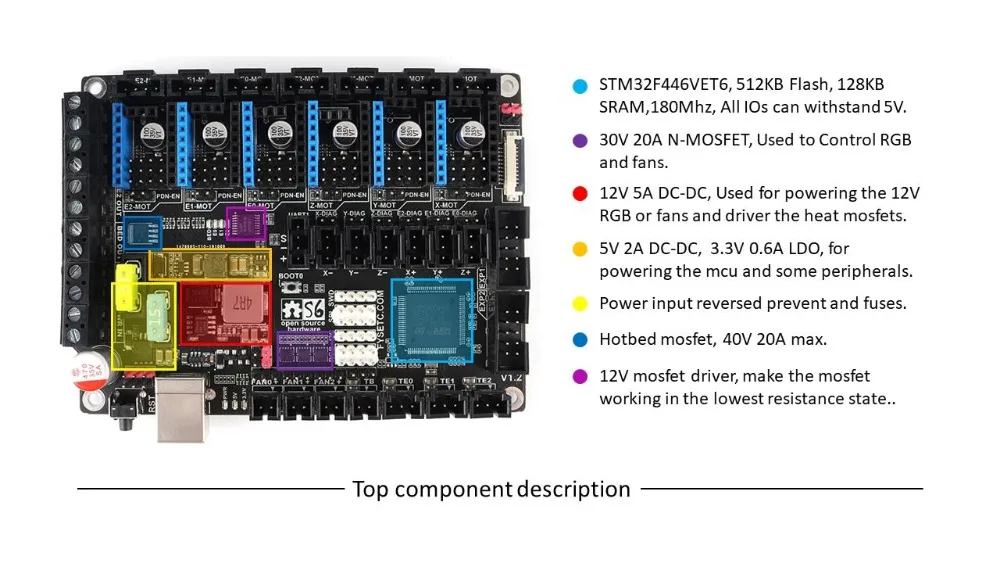

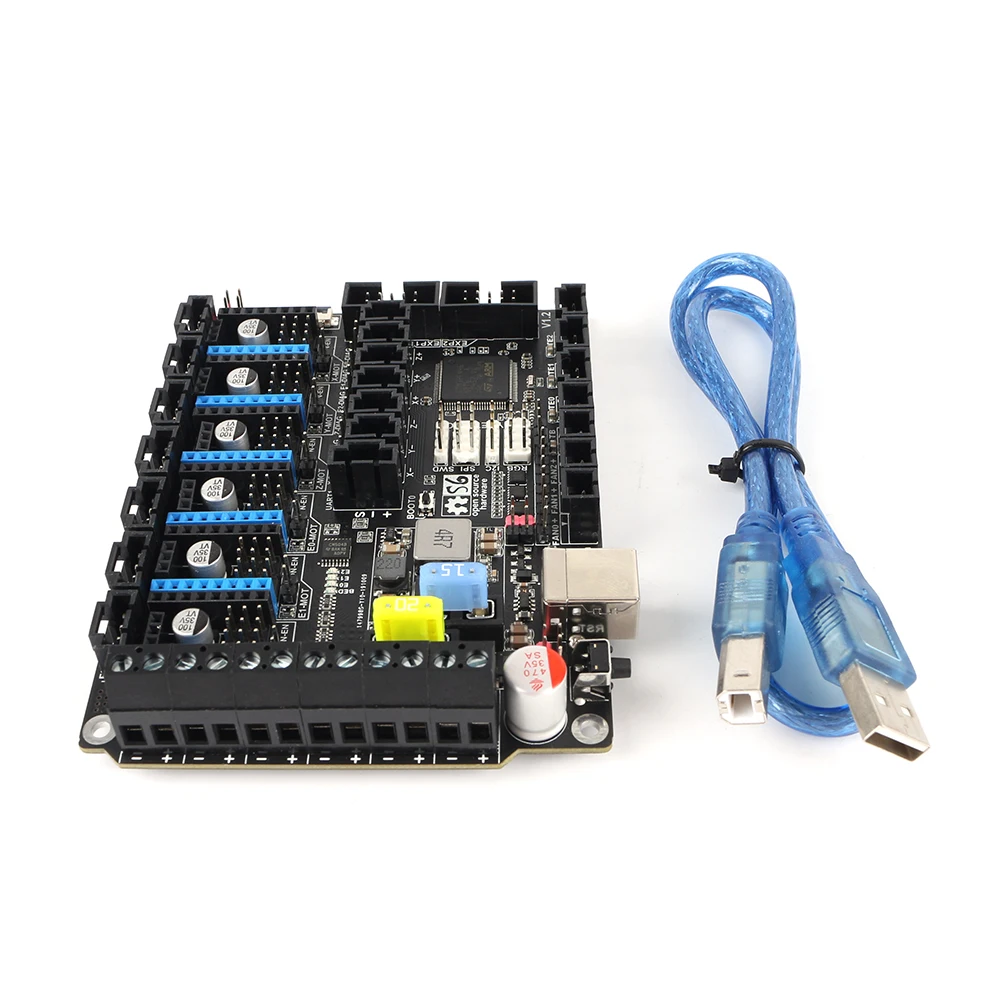

На базе STM32F446 180 МГц, все IOs выдерживают напряжение 5 В 6 шаговых драйверов TMC, не требуется провод Uart/SPI Улучшенные настройки перемычки TMC, проще и легче понять Схема обратной защиты основной мощности, более безопасная Вход 28 в макс., 12 В при 5 А, 5 В при цепи 2ADC-DC, 3.3V@0.6A лдо Два автомобильных предохранителя для входа горячей кровати и входа основной мощности Концевой выключатель 24 В/5 В/3,3 В опционально, готов для других устройств, таких как Индуктивный датчик, BL-Touch Разъем XH и разъем MX на выбор 3-контактный температурный разъем, вы можете использовать термистор или термопару (требуется модуль AD597) 3-сторонние ШИМ-вентиляторы, 2-сторонние RGB-светодиоды, 12В и 24В опционально EXP1 и EXP2 имеют больше мультиплексирующих функций, таких как USART, I2C, CAN Поддержка загрузки SD-карт и USB Комплектация: Тип разъема XH 1X S6 V1.2 1x USB 1 комплект джемперов Тип разъема MX 1X S6 V1.2 1x USB 1 комплект джемперов 4 шт 2pin MX2.54 9 шт. 3pin MX2.54 8 шт 4pin MX2.54
