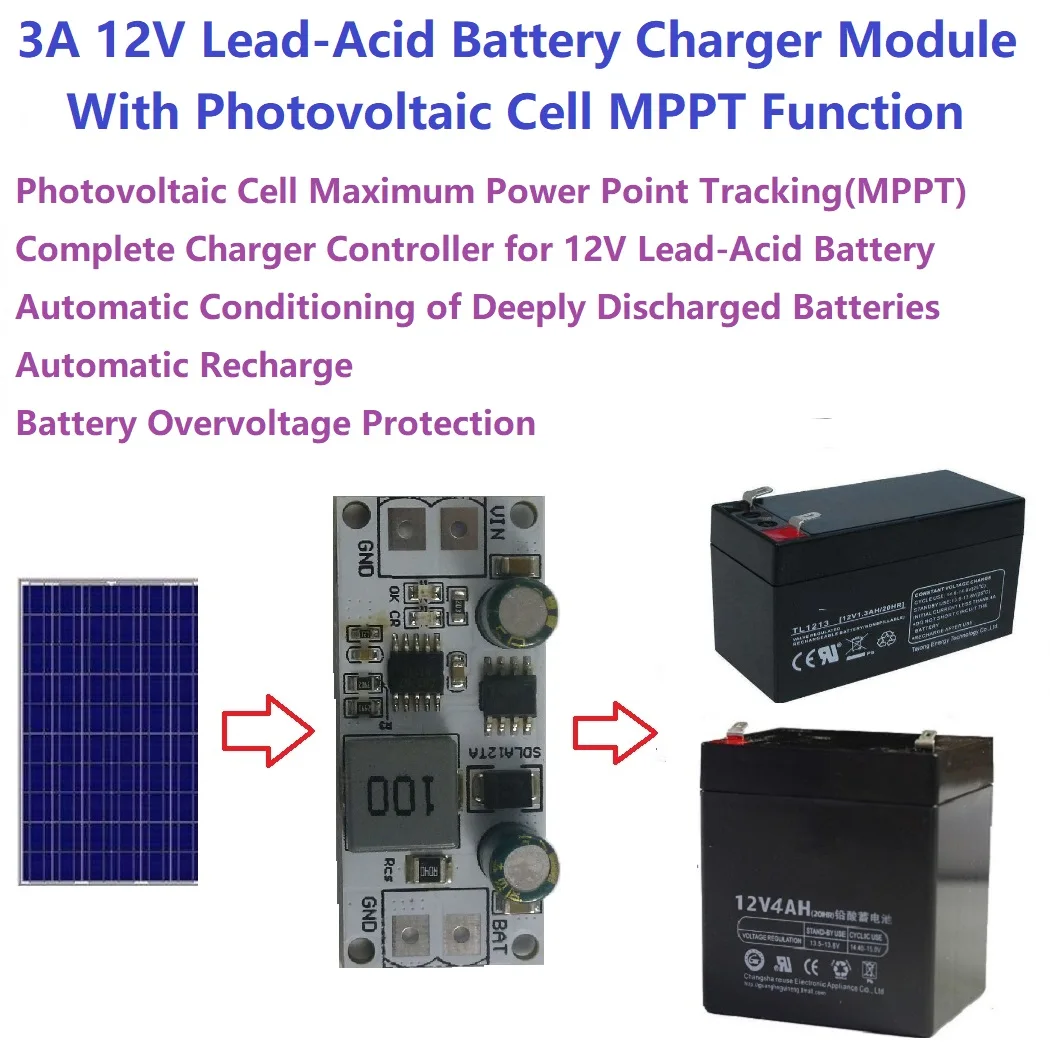

MPPT 3A 12V 1-1000AH свинцово-Кислотное зарядное устройство
Описание:

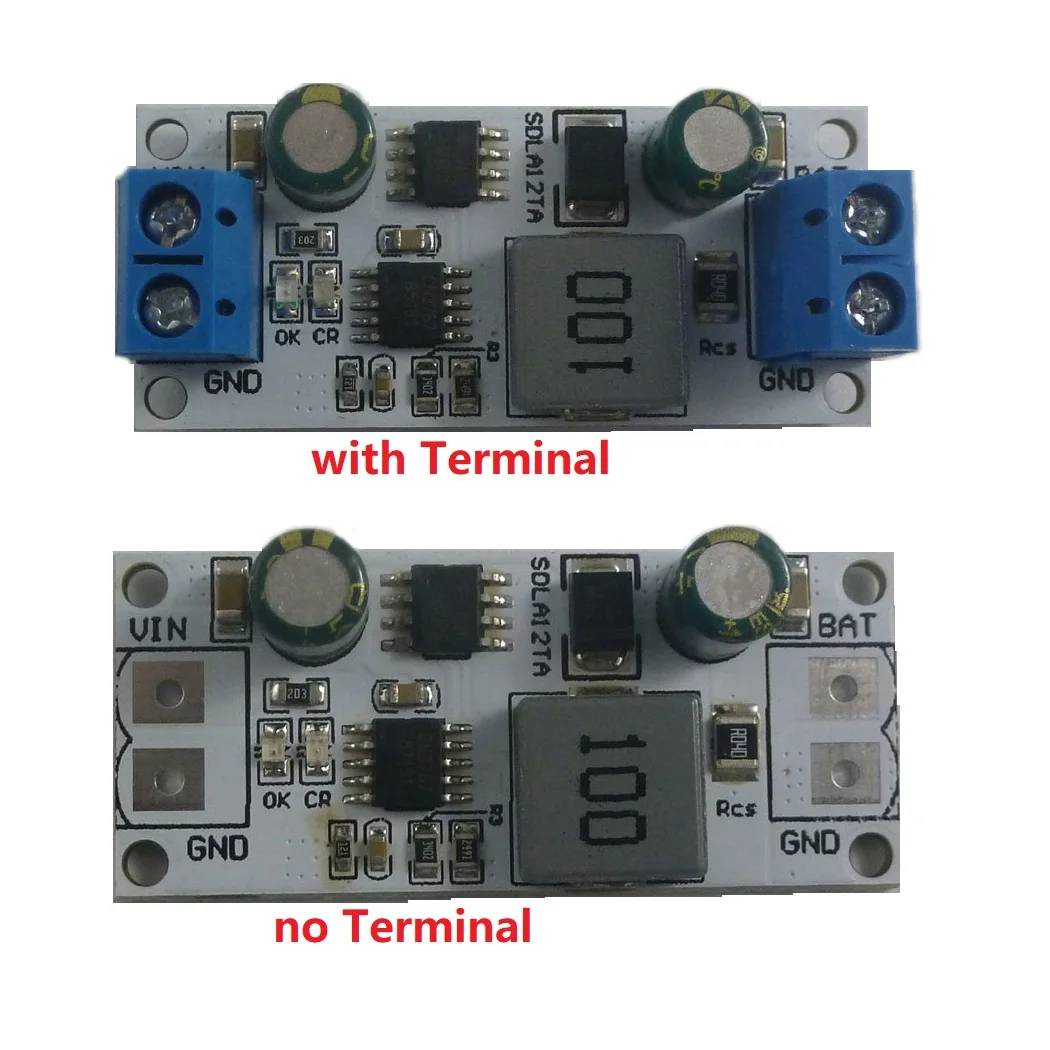

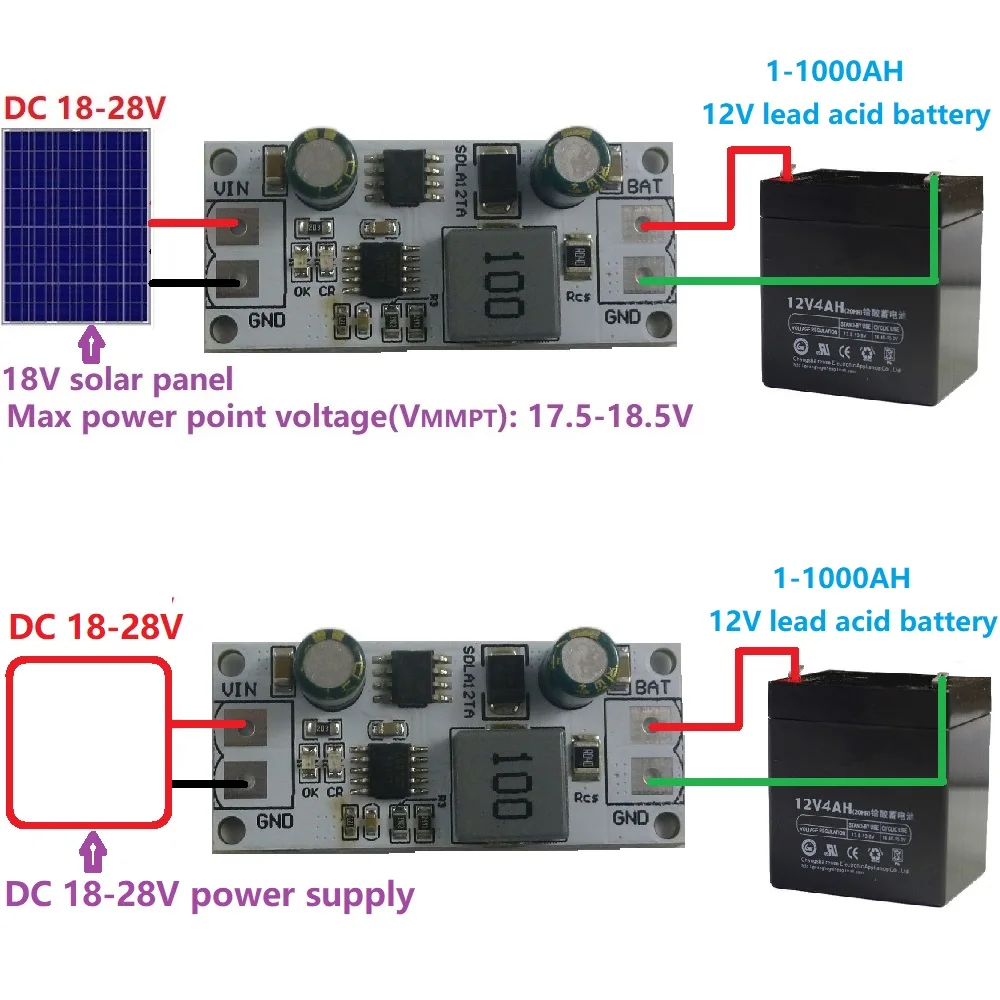

Подходит для свинцово-кислотного зарядного устройства 1-1000 Ач 12 ВОтслеживание максимальной мощности фотоэлектрической ячейки (MPPT)Напряжение источника питания: солнечные панели 12 В или источник питания 18-28 В постоянного токаНапряжение перезаряда 14,8 вНапряжение плавающего заряда 13,55 вМаксимальный ток заряда: 3 АТок покоя: около 1,8 мАВысокая частота переключения ШИМ: 300 кГцФиксированное напряжение перезарядкиЗащита от перегрузки по токуАвтоматическое кондиционирование глубоко разряженных батарейАвтоматическая подзарядкаИндикатор состояния зарядного устройстваЗащита от перенапряжения батареиРабочая температура окружающей среды от-40 ℃ до + 85 ℃Размер: 46x20x14 мм (с клеммой),46x20x10 мм (без клеммы)Вес: 10 г (с клеммой),7 г (без клеммы)
Применение:
Зарядка автомобильного аккумулятораСолнечный уличный фонарь
Зарядка солнечных батарей
Мобильный динамик
Свинцово-Кислотное зарядное устройство
Зарядное устройство для электровелосипеда
СолнечнаяUPS
Портативное Промышленное и медицинское оборудование
Автономные зарядные устройства
Особенности (если вам нужна брошюра с чипом, свяжитесь со мной):
SDLA12TA-это контроллер зарядного устройства ШИМ-переключатель режимов для свинцово-кислотных аккумуляторов 12 В в небольшом посылка ете с использованием нескольких внешних компонентов.
SDLA12TA специально разработан для зарядки свинцово-кислотной батареи 12 В с непрерывным зарядом, зарядкой постоянным током, перезарядом и плавающим режимом зарядки.
В режиме перезарядки и плавающего заряда Регулируемое напряжение установлено внутри.

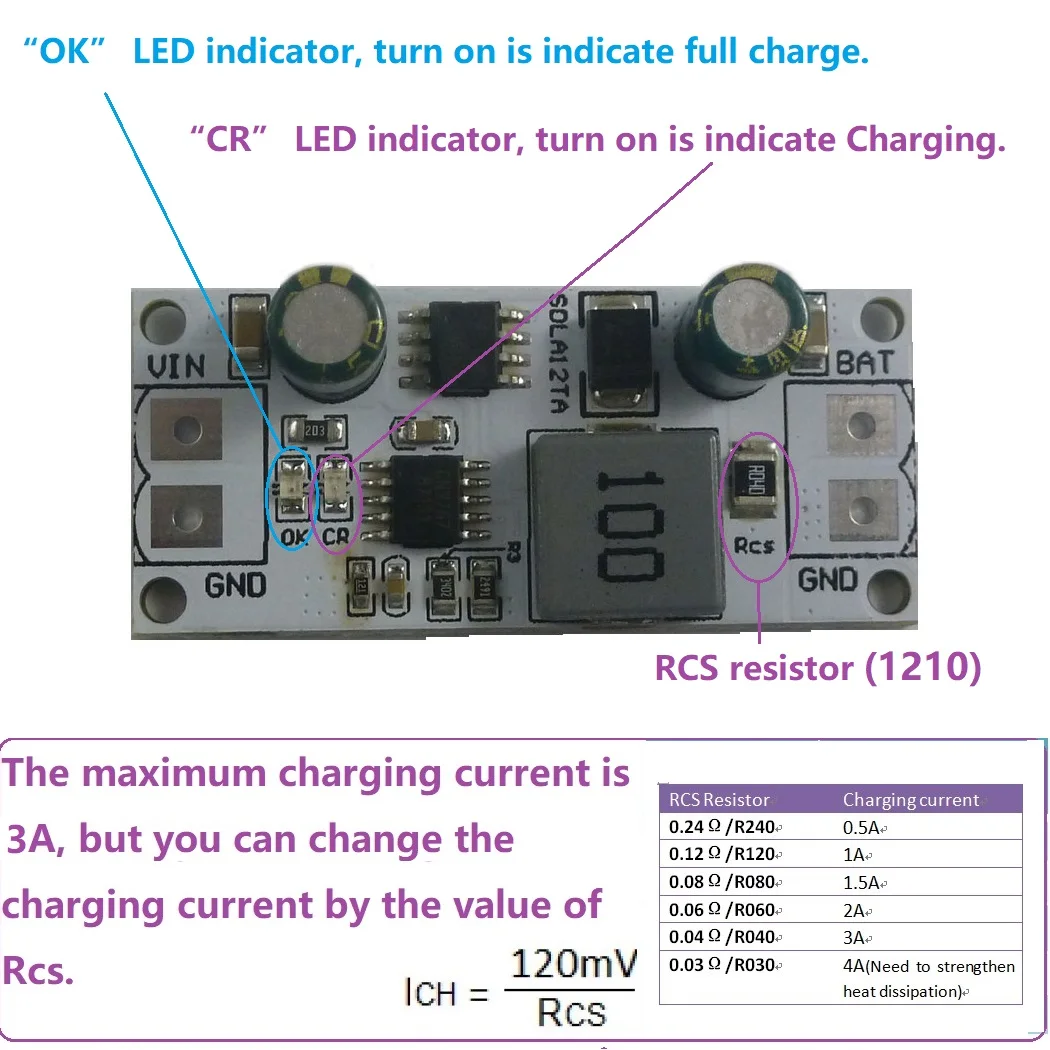

Постоянный ток заряда программируется одним чувствительным резистором.
Глубоко разряженные батареи автоматически заряжаются на 17.5% от запрограммированных
Постоянный ток заряда до тех пор, пока напряжение элемента не превысит 75% от напряжения регулирования в
Режим перезарядки. Перезаряд прекращается, как только зарядный ток падает до 38% от
Постоянный ток заряда, затемSDLA12TAВойдет в режим плавающей зарядки. Новый цикл зарядки
Автоматически перезапускается, если напряжение батареи падает ниже 83.95% от напряжения перезарядки в
Режим плавающей зарядки.SDLA12TAАвтоматически войдет в спящий режим, когда входное напряжение ниже, чем напряжение батареи.
Другие функции включают блокировку пониженного напряжения, индикацию состояния и т. д.
Регулируемое напряжение в режиме перенапряжения и плавающем режиме заряда
Регуляционное напряжение VOC на контакте BAT в режиме перезарядки устанавливается на уровне 14,8 в (стандартное) с точностью ± 1.5%.
В режиме плавающего заряда Регулируемое напряжение VFLOAT на контакте BAT составляет 91.57% от того, что в режиме перезарядки, что составляет 13,55 в (обычно).
Режим непрерывного заряда в начале цикла зарядки, если напряжение аккумулятора ниже 75% × ЛОС, зарядное устройство переходит в непрерывную
Режим зарядки с установленным током заряда около 17.5% от постоянного тока.
Ток окончания заряда
Когда напряжение аккумулятора приближается к напряжению перезарядки, зарядное устройство переходит в режим перезарядки. В
Режим перезарядки, ток заряда начинает уменьшаться, а когда ток заряда падает до 38% от постоянного
Ток заряда, зарядное устройство переходит в режим плавающей зарядки.
Режим плавающей зарядки
После прекращения зарядки от перенапряжения зарядное устройство переходит в режим плавающего заряда. В режиме плавающей зарядки,
Напряжение аккумулятора регулируется до 91.57% × VOC, а именно 13,55 в (стандартное). Режим плавающего заряда может компенсировать
Потеря заряда аккумулятора из-за саморазряда или внешней нагрузки.
Автоматическая зарядка аккумулятора
В плавающем режиме, если и аккумулятор, и входной источник питания (настенный адаптер) присутствуют, новый цикл зарядки будет
Начните, если напряжение батареи падает ниже 83.95% × ЛОС из-за саморазряда или внешней нагрузки.
Новый цикл зарядки также может быть запущен вручную, отключив входной источник питания и повторно применяя его.
