При подключении дополнительная кнопка включения переключатель управления питанием для того чтобы контролировать X400 доска комплект, пожалуйста, снимите корпус перемычки на кнопка включения (на X400 доска рядом с 3,5 мм разъем для наушников) или выключатель питания не будет работать нормально.
Плата Raspberry Pi 4 не входит в упаковочный лист.
Вики: Alibaba

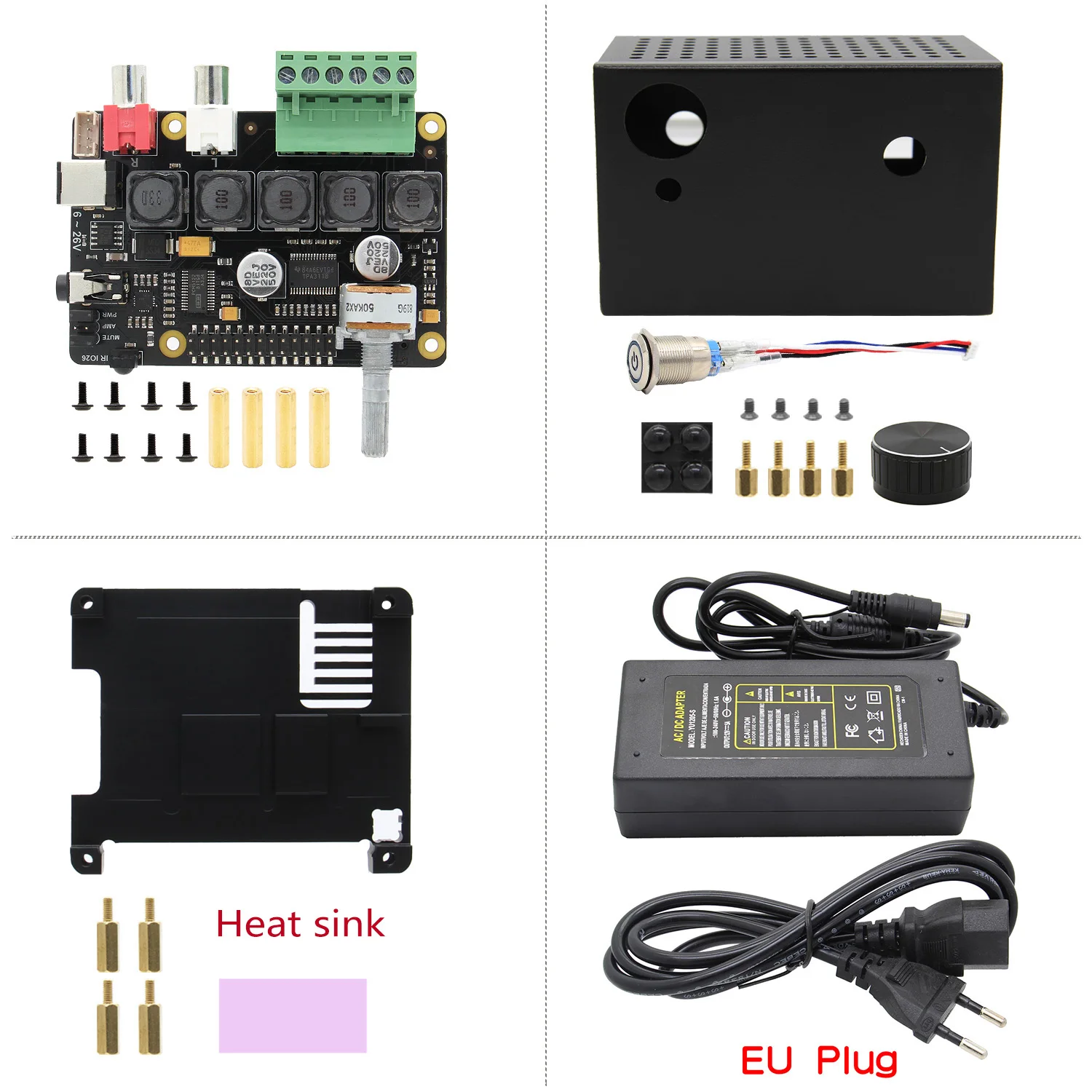

Комплект 1:
Плата X400 V3.0-1 шт.
1 х металлический чехол для X400 V3.0 и Raspberry pi 4

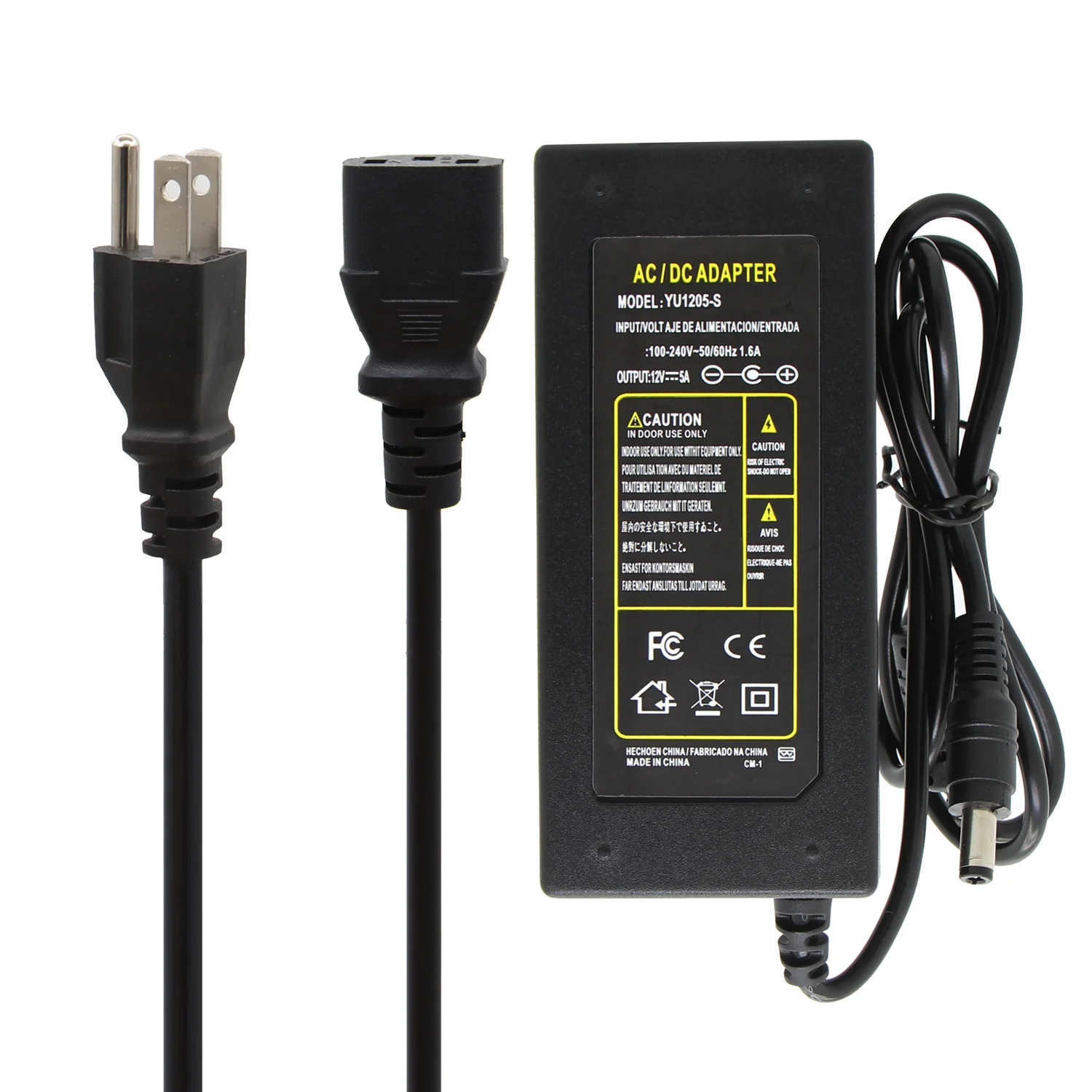

1 x US 12V 5A источник питания
1 комплект винтов для установки
Комплект 2:
Плата X400 V3.0-1 шт.
1 х металлический чехол для X400 V3.0 и Raspberry pi 4

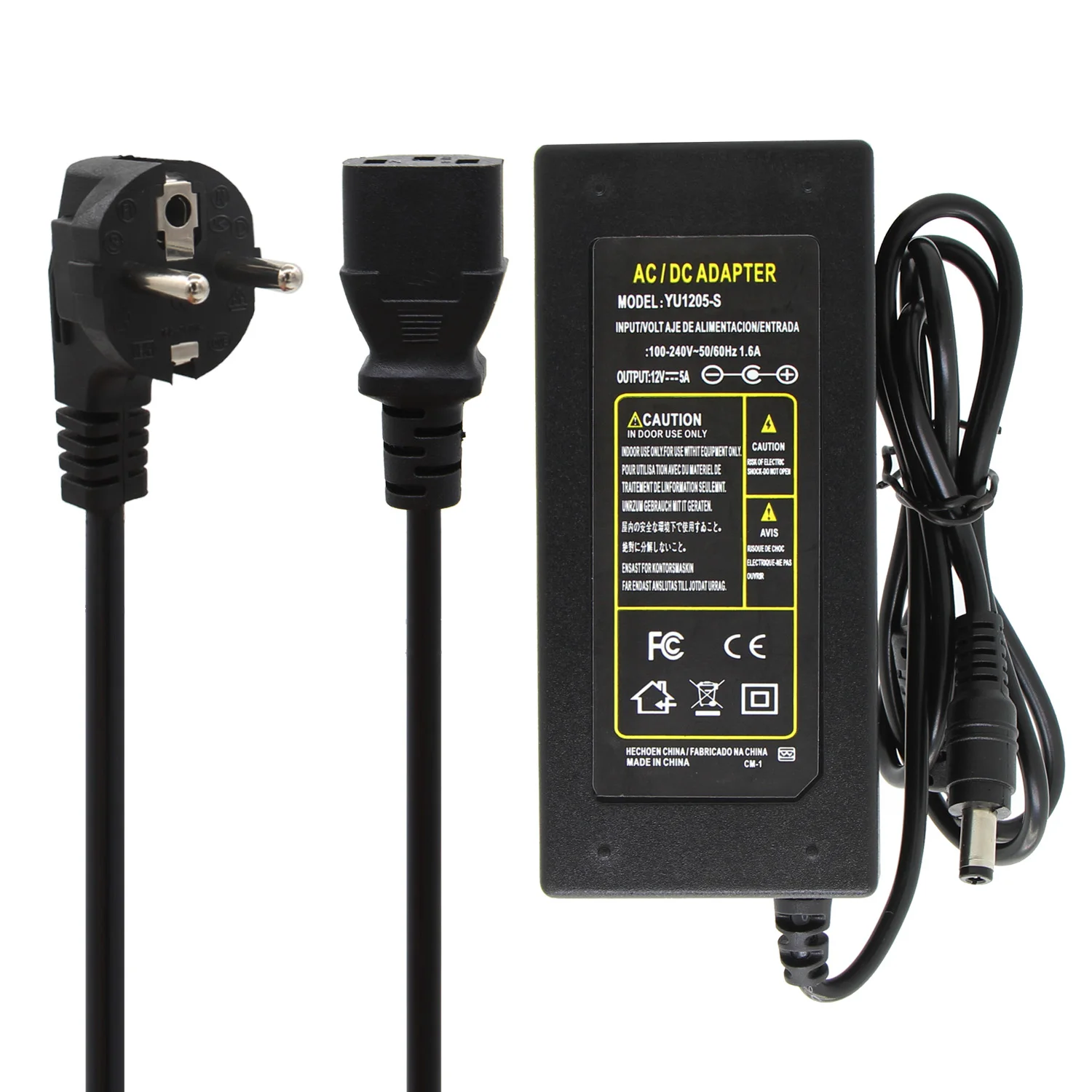

1 x Блок питания EU 12V 5A
1 комплект винтов для установки
Комплект 3:
Комплект 1 + 1 встроенный радиатор
Комплект 4:
Комплект 2 + 1 встроенный радиатор

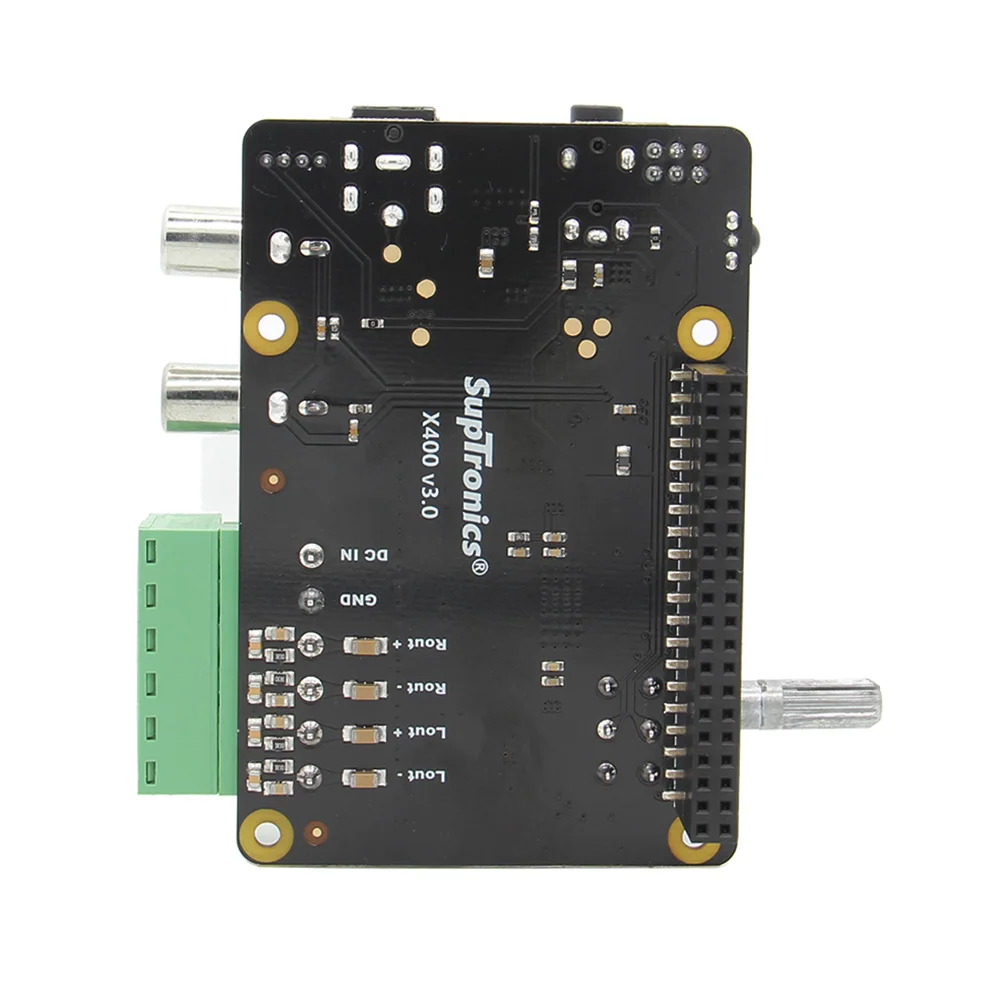

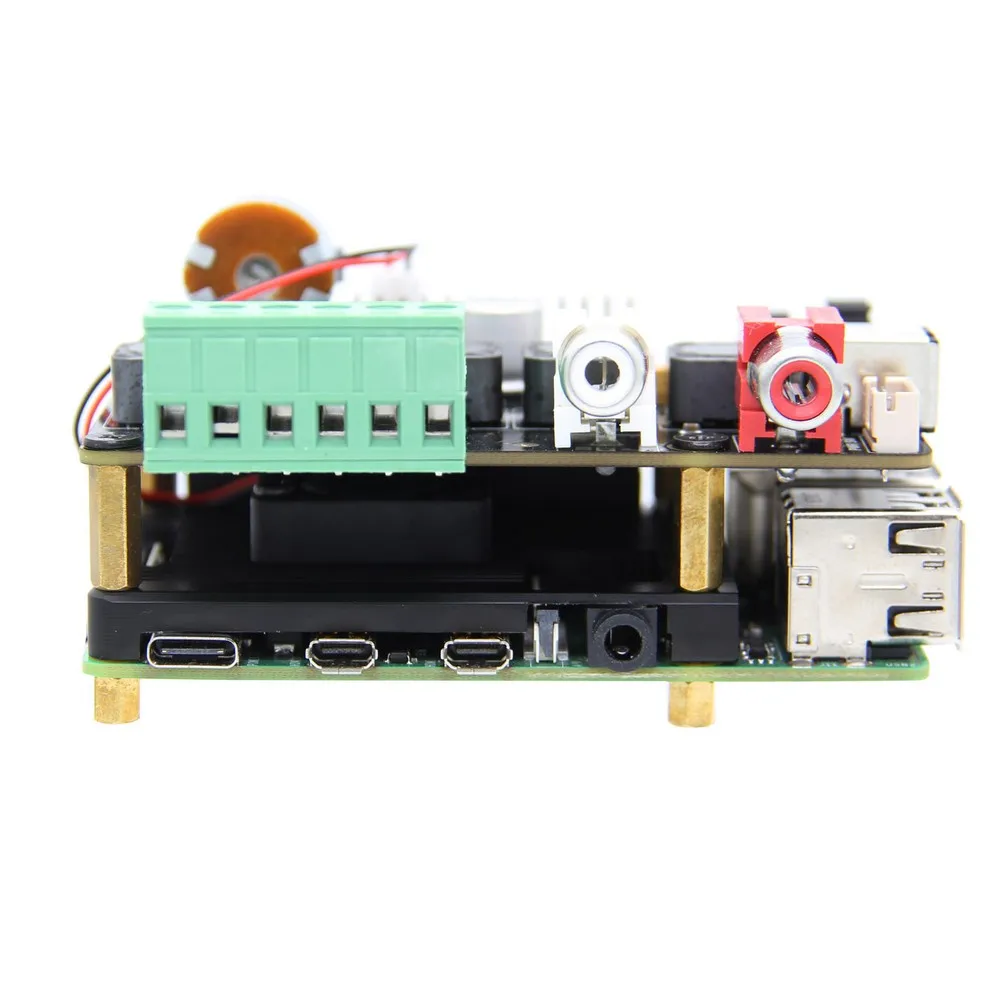

Это Raspberry Pi DAC Full-HD усилитель класса D I2S PCM5122 X400 аудио Плата расширения с чехол и комплект питания для Raspberry Pi 4 Model B Board.

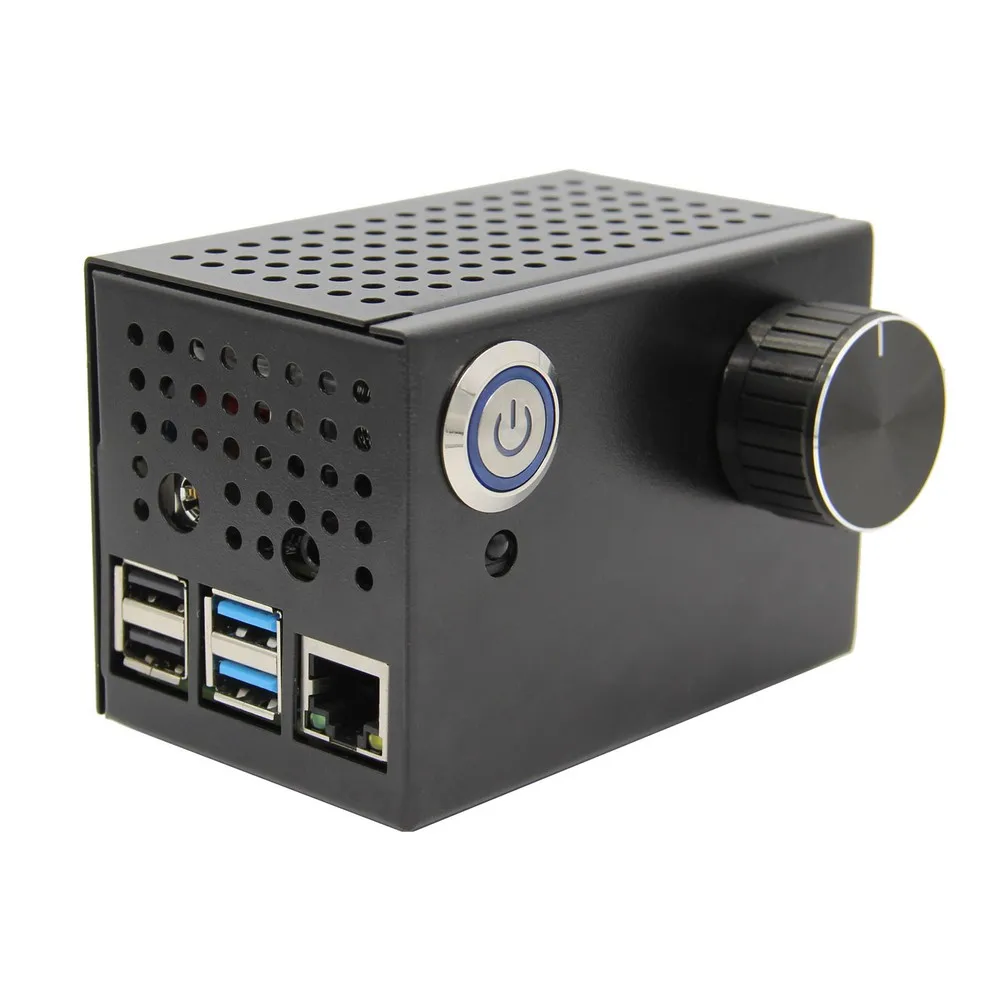

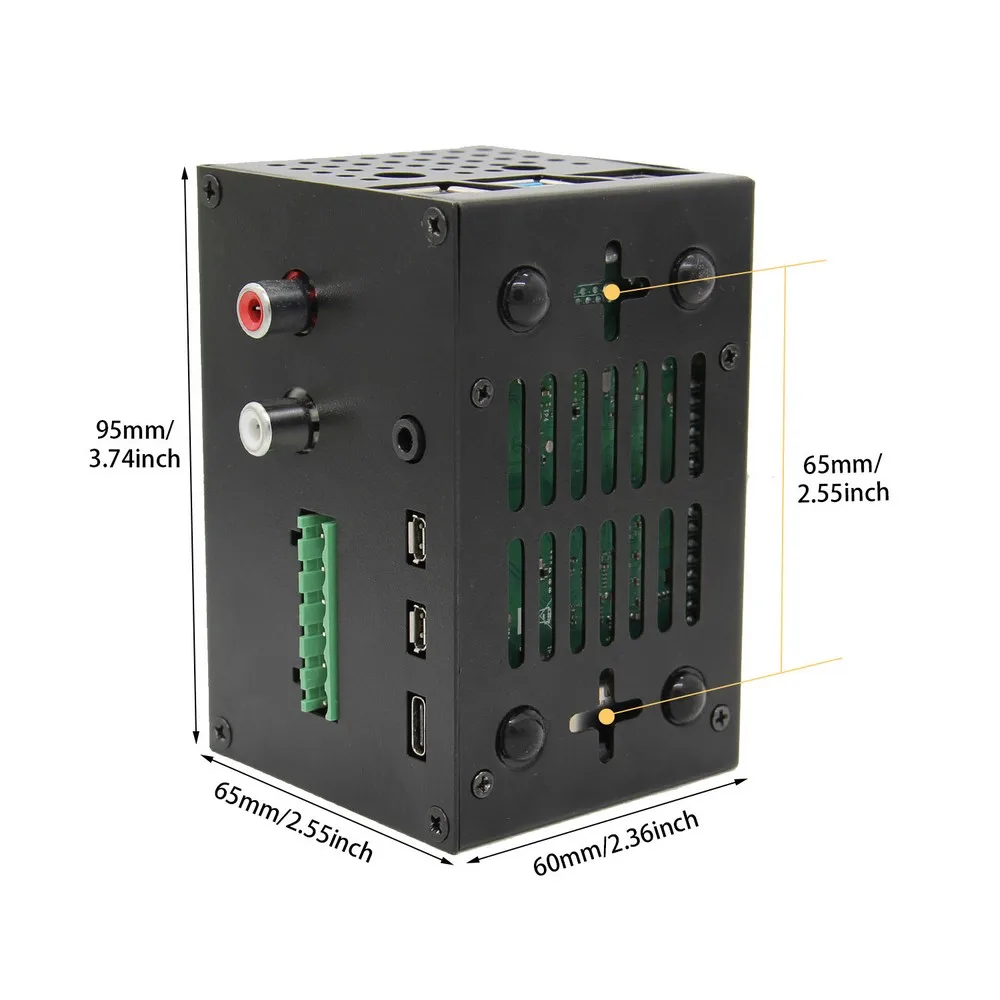

Чехол Geekworm design X400-C4-это металлический чехол, который хорошо сочетается с RPi 4 и X400. Чехол со всеми портами и отделениями может сочетаться с Raspberry Pi 4 model b и X400, не поддерживает другие платы Raspberry pi.
Full-HD аудио ndash до 24 бит/192 кГц воспроизведения
Audiophile TI Burr Brown 32-бит/384 кГц ЦАП (TI PCM5122)
Класс ведущего аудио; 112db SNR, и THD 0.0019%
Использует цифровые аудио сигналы I2S для уменьшения загрузки ЦП через USB аудио решения
Встроенный высококачественный стерео аудио усилитель класса D (TI TPA3118D2)
Встроенный высококачественный аудио усилитель для наушников (TI TPA6133A)
До 2times30W в 8-Omega BTL нагрузки при 24Vdc
Способен управлять динамиками 4 Ом (также работает с более высокими динамиками сопротивления)
Использует Texas Instruments ультра-малошумный регулятор напряжения (Выходной шум <10muVRMS)
Использует Texas Instruments высокоэффективный понижающий преобразователь постоянного тока (до 95%)
6V ~ 26Vdc преобразовано в 5,1 V, 3A для питания Raspberry Pi
Использует подлинный потенциометр серии ALPS RK163 для плавной регулировки громкости
Встроенный высококачественный ИК-датчик (Vishay-ведущий в мире поставщик инфракрасных приемников)
Встроенные разъемы RCA
Бортовой 3,5 мм стерео для наушников
Бортовой динамик и силовые винтовые клеммы
Встроенный разъем PH2.0 позволяет подключать выключатель питания с подсветкой
Встроенный позолоченный высокого тока разъем питания постоянного тока (5,5x2,5 мм)
Использует цифровые аудио сигналы I2S для уменьшения загрузки ЦП через USB аудио решения
Подключается непосредственно к Raspberry Pi-не требуется проводка
Мощность s Raspberry Pi-без дополнительного источника питания

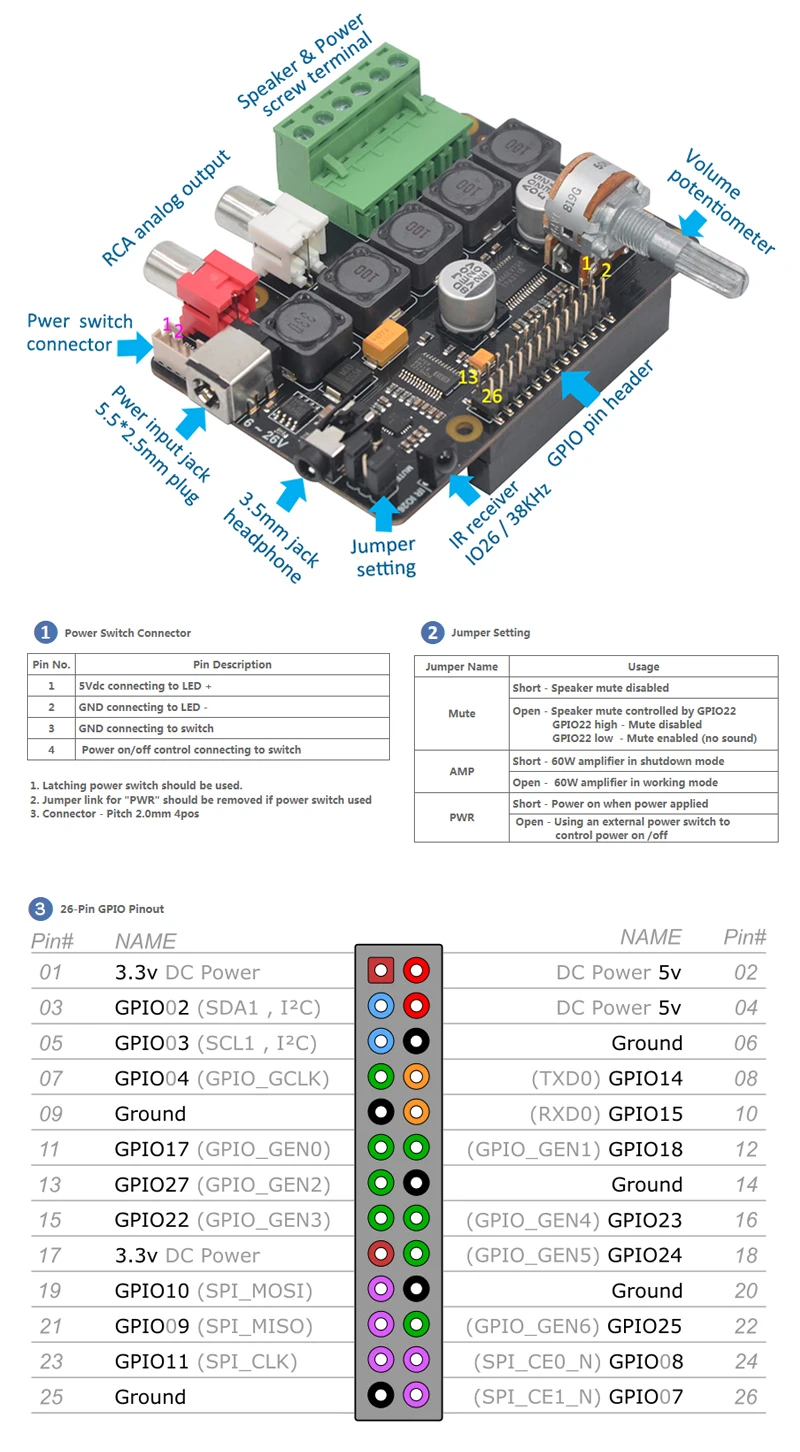

Дублированный Raspberry Pi GPIO pin header (2x13Pins)
Поп-шум может быть улучшен путем включения GPIO управления
AMP может быть включен/отключен с перемычкой
Источник питания: 6-26 В постоянного тока

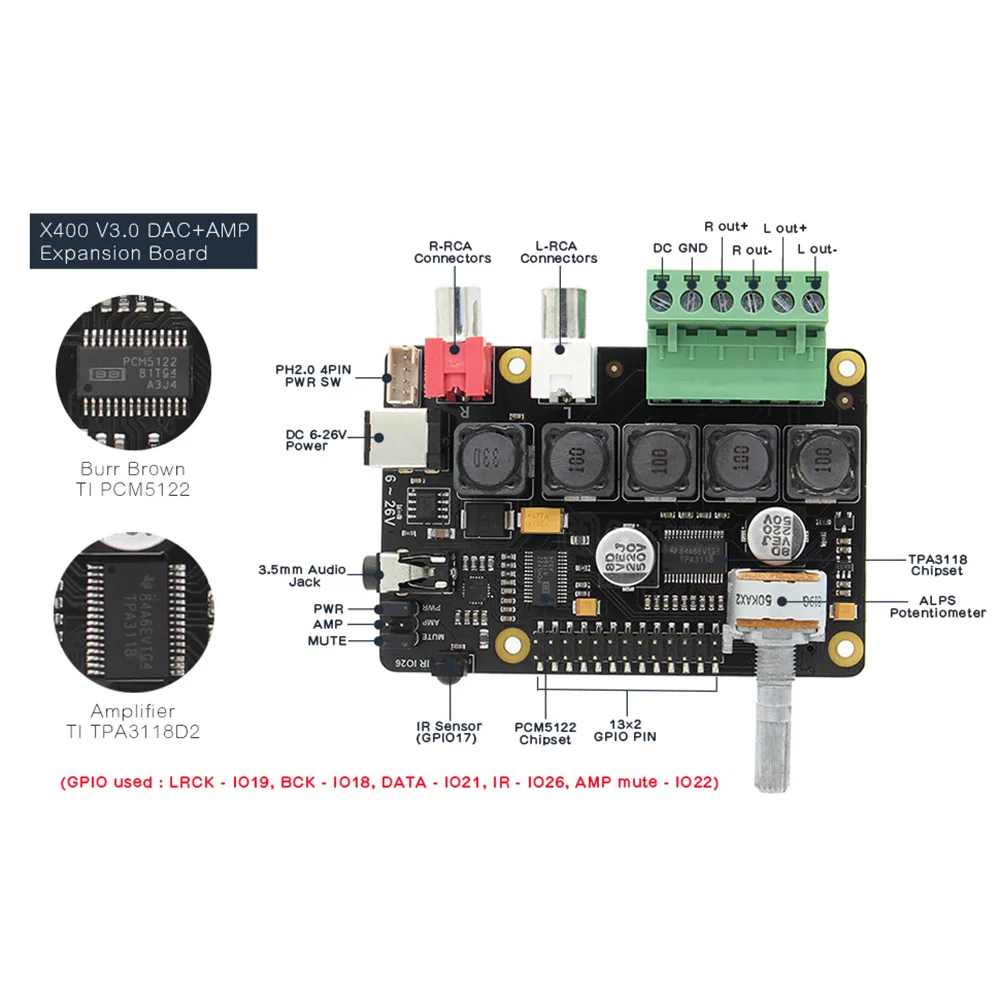

GPIO используется: LRCK - IO19, BCK - IO18, DATA - IO21, IR - IO26, AMP mute - IO22
Аналоговый Уровень аудиовыхода: 2 В RMS
Максимальная выходная мощность наушников: 142 мВт при 16 Омега
Максимальная выходная мощность усилителя: 2times30W при 8Omega BTL нагрузке при 24Vdc
Разрешение/Частота дискретизации: до 24 бит/192 кГц (Raspberry Pi I2S)
Размер печатной платы 87x56 мм
Moode аудио плеер
OSMC
Openelec
Raspbian Jessie
Volumio
Pi основной игрок
Подходит для raspberry pi 4 и X400 V3.0, не поддерживает другие платы raspberry pi

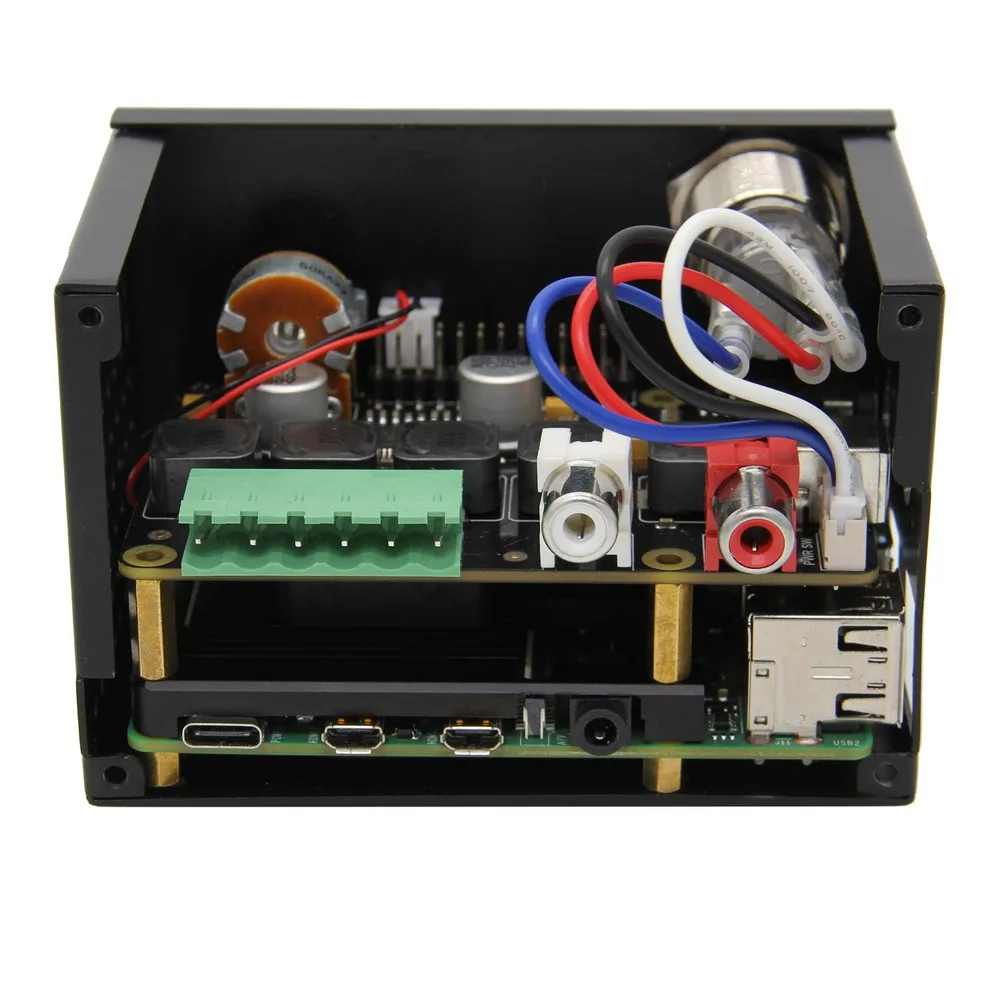

Чехол со всеми портами и слотами хорошо сочетается с Raspberry Pi 4 и X400
Поверхность выпускных отверстий обеспечивает хорошее рассеивание тепла
Оснащен красивым металлическим переключателем питания для управления X400 V3.0 DAC платой и raspberry pi 4 model b
Оснащен встроенным теплоотводом Geekworm, обеспечивает лучшее рассеивание тепла (прикрепляется к комплекту, который вы выбираете)
Оснащен высококачественной ручкой потенциометра
Высококачественный металлический материал с оцинкованной поверхностью;
Разъем постоянного тока: 5.5x2.5мм
Вход: 100-240v ~ 50/60Hz
Выход: 12 В 3 А
Прошел сертификацию CE/UL/FCC/GS
Длина кабеля: 110 см/43,30 дюйма
Для домашнего или офисного использования
