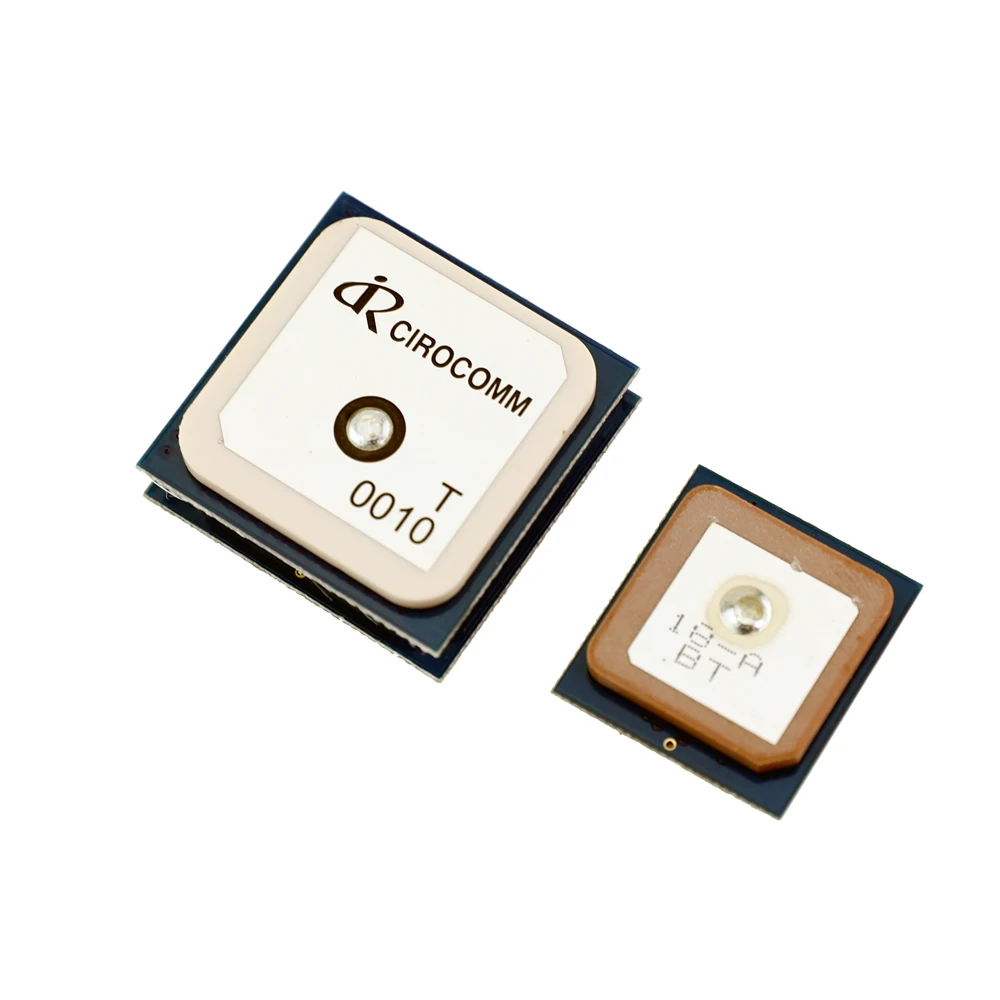

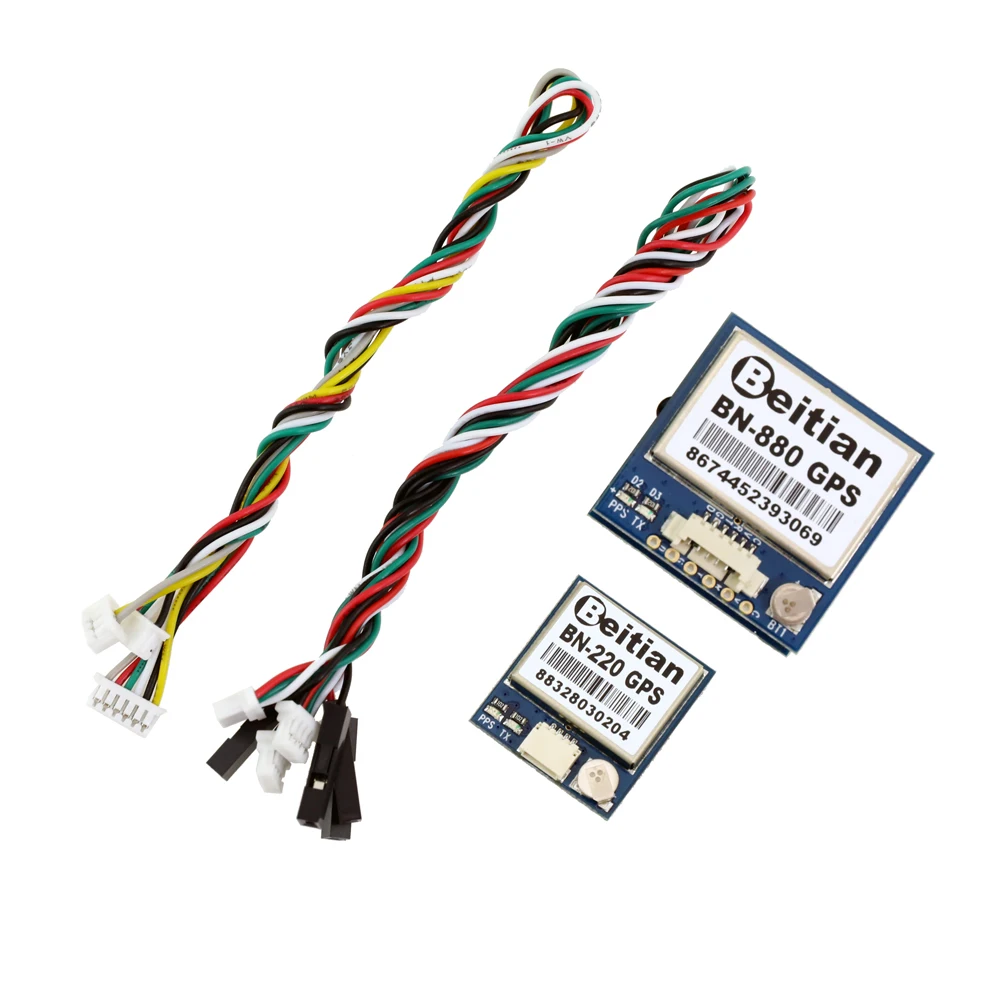

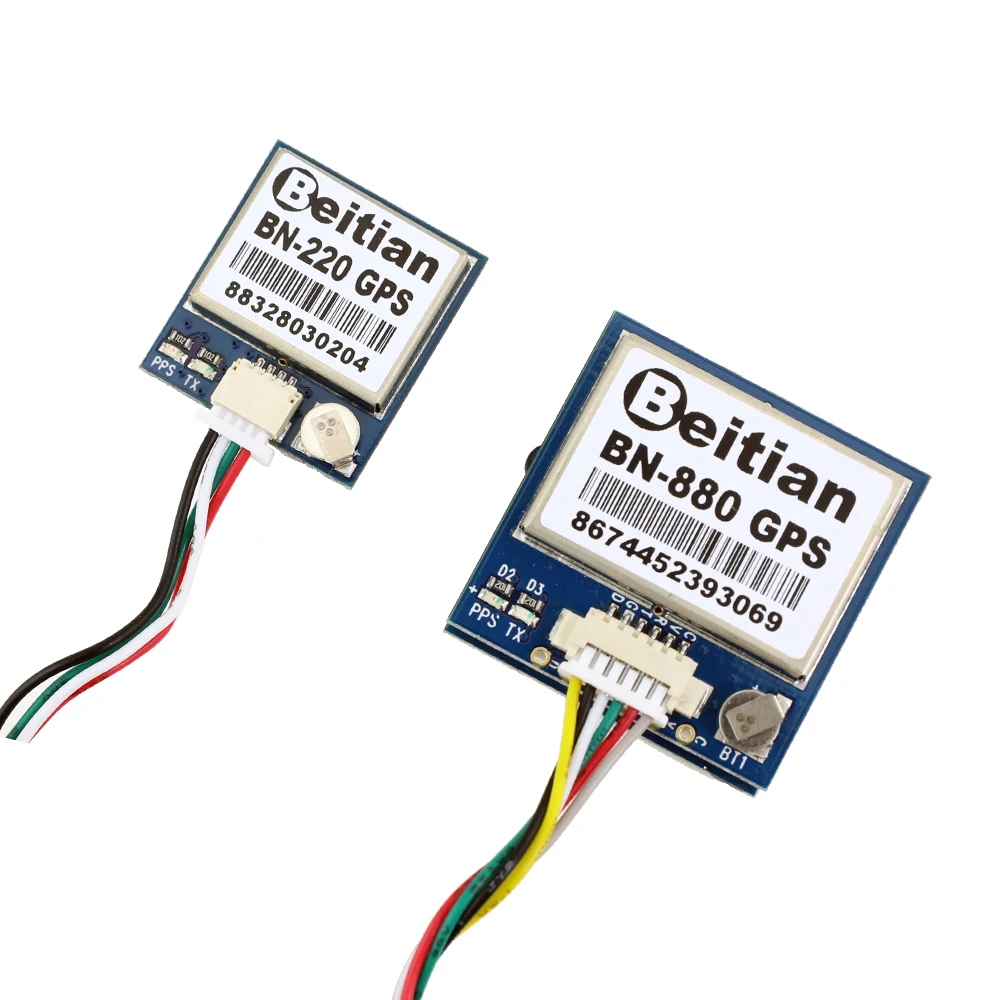

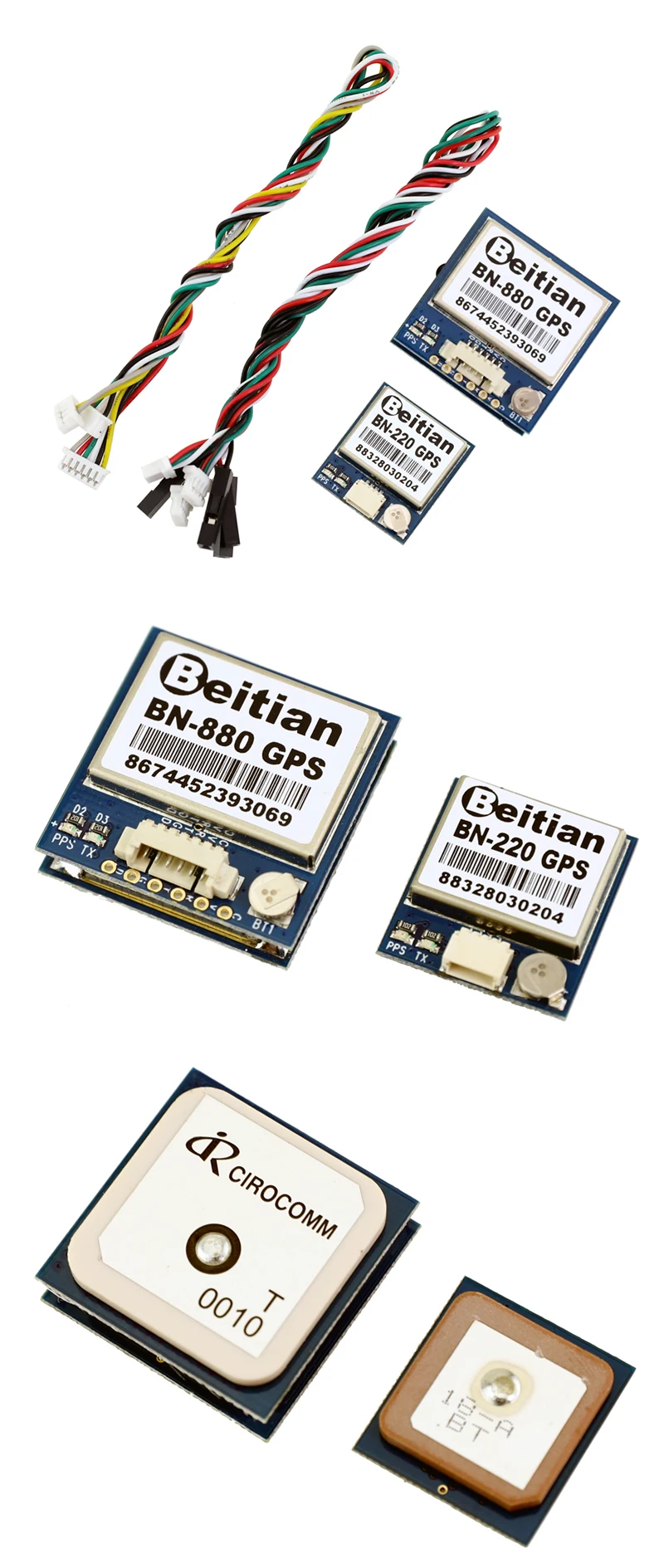

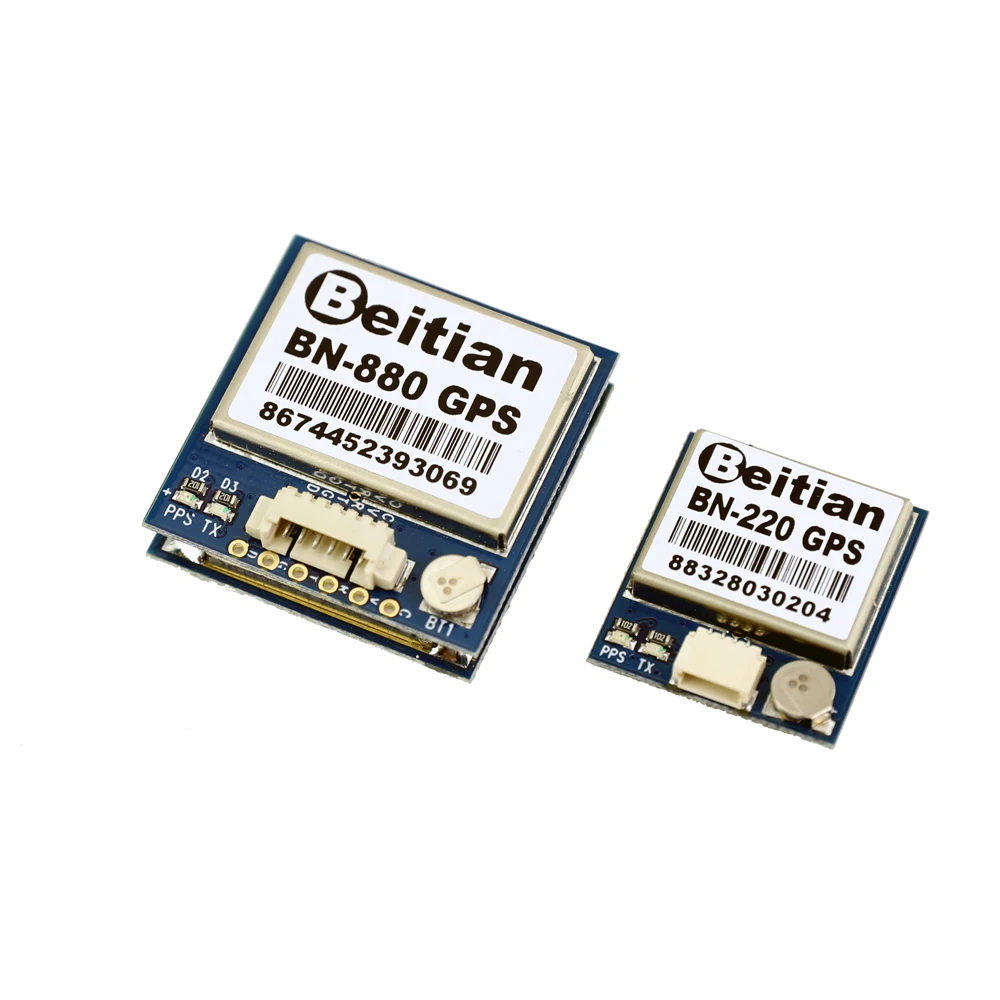

Антенна Beitian BN220 BN280 BN-880, 3,0-5,0 в, модуль GNSS уровня TTL, GPS, ГЛОНАСС, двойной модуль GPS, встроенная вспышка BN-220, BN880

GPS Beitian, может использоваться с F3 F4 F7 и другими элементами управления полетом.

Модуль имеет двойной режим GPS + GLONASS, и звезда поиска работает быстро, а точность позиционирования высокая.

Компактный размер, не занимает установленный объем, легко устанавливается и фиксируется.

BN-220 GPS модуль

Размеры: 22 мм * 20 мм * 6 мм

Модуль Вес: 5,3 г

Разъем: 1,00 мм расстояние между 4 Пина патч сиденье

Параметры

Электрические характеристики

Чипсет: M8030-KT

Формат приема: GPS,GLONASS,Galileo,BeiDou,QZSS и SBAS

Частота: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,Galileo E1

Каналы: 72 поисковых канала

Чувствительность

Отслеживание: -167dBm

Возврат: -160 дБм

Холодный запуск: -148dBm

Лидер продаж: -156dBm

Точность

Горизонтальное положение: 2,0 м, вмещает 2D RMS SBAS (обычное открытое небо)

Скорость: 0,1 м/сек 95% (SA в выключенном состоянии)

Время: 1US синхронизируется с временем GPS

Время приема

Холодный запуск: 26s

Теплый запуск: 25s

Горячий запуск: 1s

Скорость передачи данных и обновления

Поддержка: от 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных: TTL или RS-232, стандартный уровень TTL

Протокол передачи данных: NMEA-0183 или UBX, по умолчанию NMEA-0183

Один GNSS : 1 Гц-18 Гц

Контоковые GNSS : 1 Гц-10 Гц, по умолчанию 1 Гц

Рабочие пределы

Высота: 50000 м Макс

Скорость: 515 м/с Макс.

Разгон: менее 4 г

Мощность потребления

VCC : DC Напряжение 3,0 V-5,5 V, типичный: 5,0 V

• Сила тока: захват 50мА/5,0 V

Рабочая температура: -40 °C ~ + 85 °C

Температура хранения: -40 °C ~ + 105 °C



Индикатор:

TX светодиодный: синий, выход данных, светодиодный мигание TX

Светодиодный PPS: красный, светодиодный, не яркий, когда GPS не фиксируется, мигает, когда фиксируется

Проводка:

GND,TX-выход, RX, вход переменного тока, VCC (3,0 v-5,5 v)

Модель: BN-280 GPS модуль

Особенности:

Iitem

Описание продукта:

Электрические характеристики

Чипсет

M8030-KT

Частота

GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Формат приема

GPS, GLONASS, BDS, GALILEO, SBAS, QZSS.

GPS, ГЛОНАСС, SBAS, QZSS по умолчанию.

Каналы

72 поиск канала

Чувствительность

Отслеживания

-167dBm

Повторного приобретения

-160dBm

Холодный старт

-148dBm

Быстрый запуск

-156dBm

Точность

Положение по горизонтали

2,0 m CEP 2D RMS SBAS (стандартное открытое небо)

Равных угловых скоростей

0,1 м/сек 95% (SA в выключенном состоянии)

Сроки

1us синхронизируется с временем GPS

Время приема

Холодный старт

26s

Теплый старт

25s

Быстрый запуск

1s

Данные Выход

Поддержка скорость

4800bps к 921600bps, по умолчанию 9600bps

Данных уровня

TTL уровня

Протокол передачи данных

NMEA-0183

NMEA сообщение

RMC, VTG, GGA, GSA, GSV, GLL

Частота обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Флэш-память

4M FLASH, храните настройки постоянно

Рабочие пределы

Высота над уровнем моря

<50000 м

Равных угловых скоростей

<515 м/с

Ускорение

<4g

Мощность потребления

VCC

DC Напряжение 3,6 V-5,5 V, типичный: 5,0 V

В настоящее время

Захвата 50мА/5,0 V

Механический Технические характеристики

Измерение

28 мм * 28 мм * 8 мм

Вес

11,8 г

Разъем

1,25 мм 6 контактный разъем

Защита окружающей среды

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

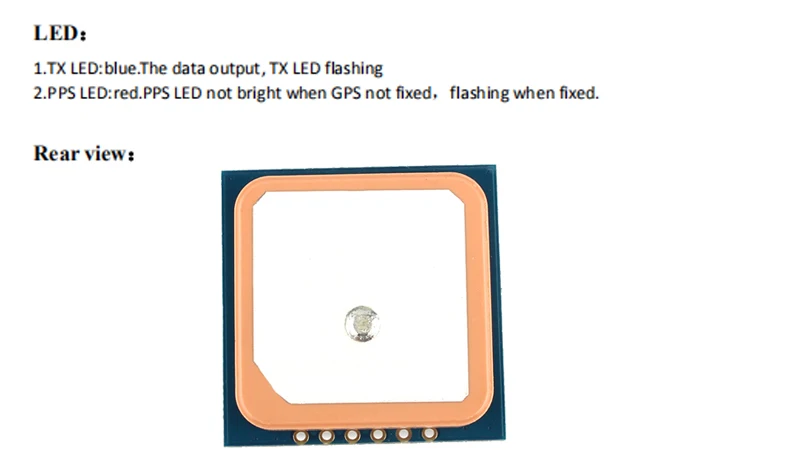

Светодиодный

Встроенный светодиодный светильник

TX светодиодный: синий Выход данных, светодиодный мигание TX

Светодиодный PPS: красный Светодиодный PPS не яркий, когда GPS не фиксирован, мигает, когда фиксируется

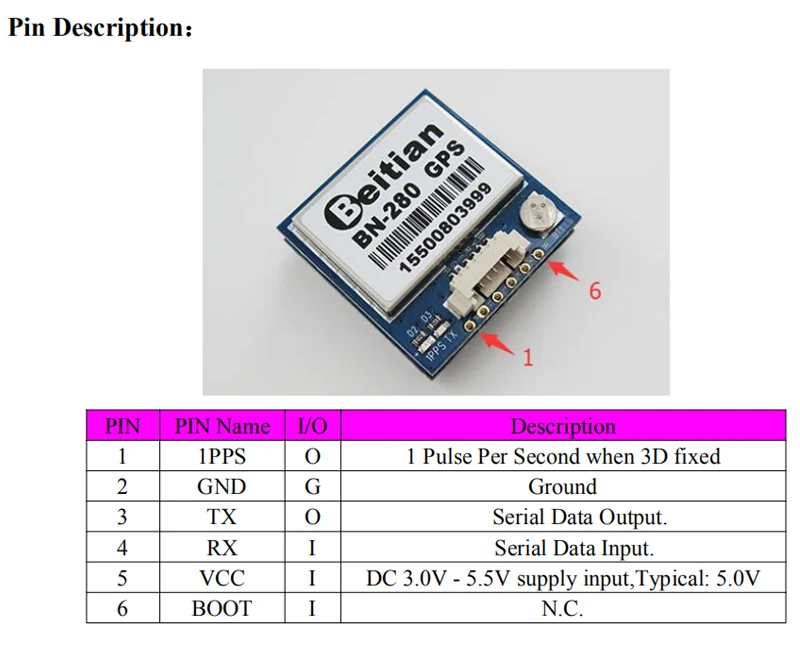

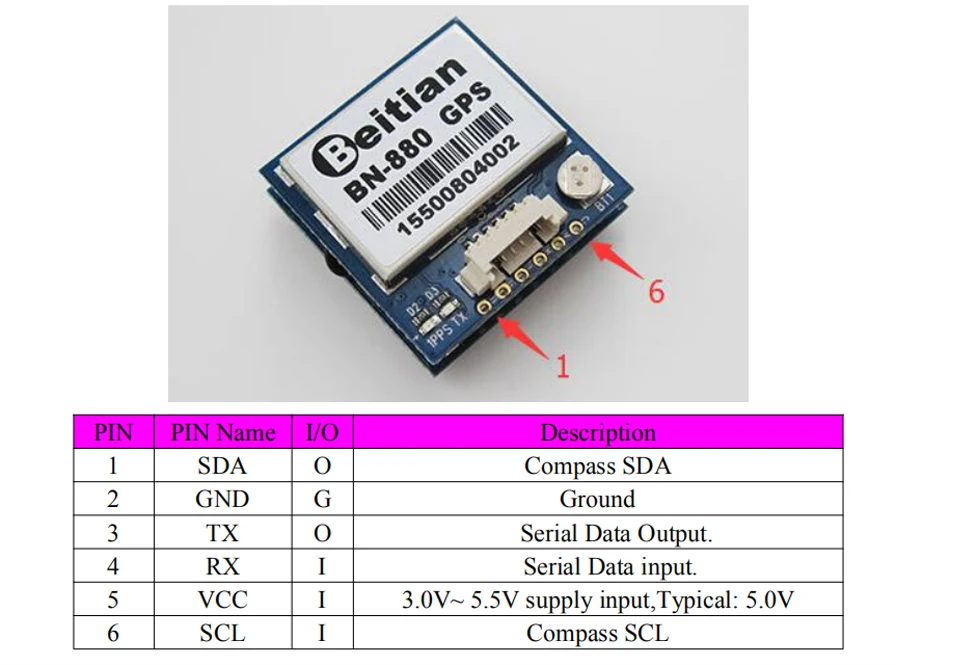

Описание контакта:

PIN-код

Именной

I/O

Описание продукта:

1

1PPS

O

1 пульс в секунду, когда 3D фиксируется

2

GND

G

Заземления

3

TX

O

TTL выход для последовательных данных.

4

RX

Я

TTL последовательный ввод данных.

5

VCC

Я

DC 3,6 V-5,5 V вход, типичный: 5,0 V

6

BOOT

Я

N.C.
