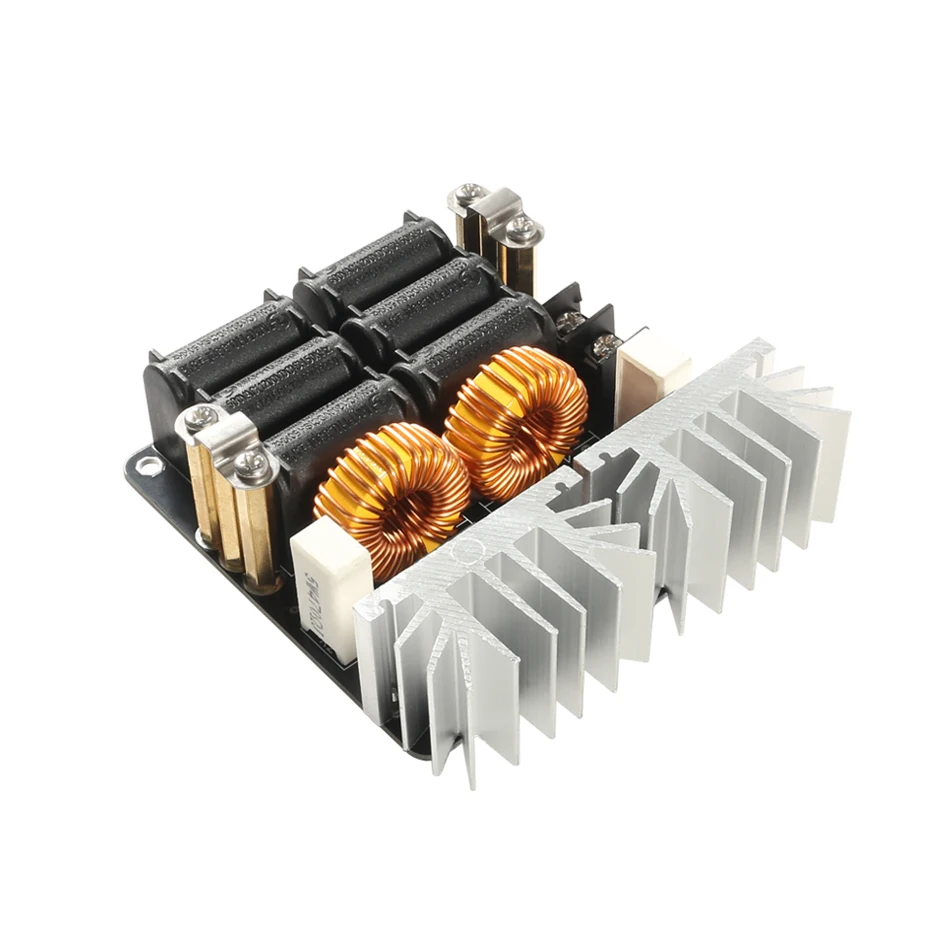

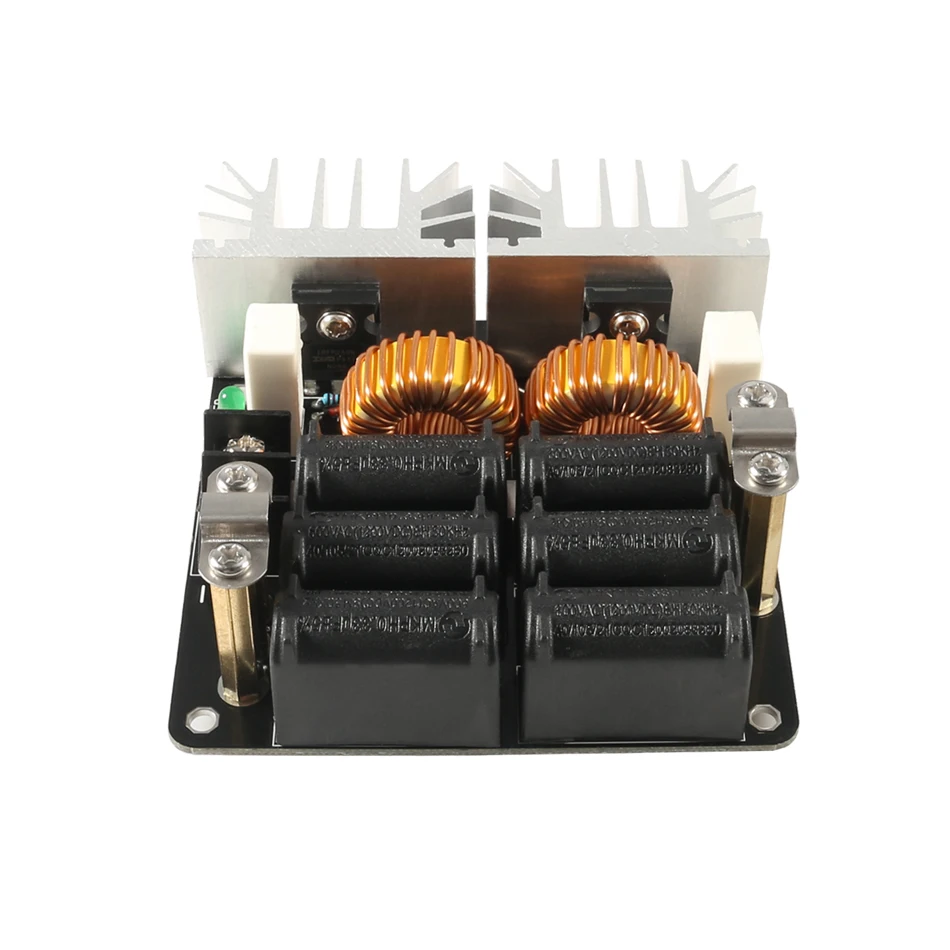

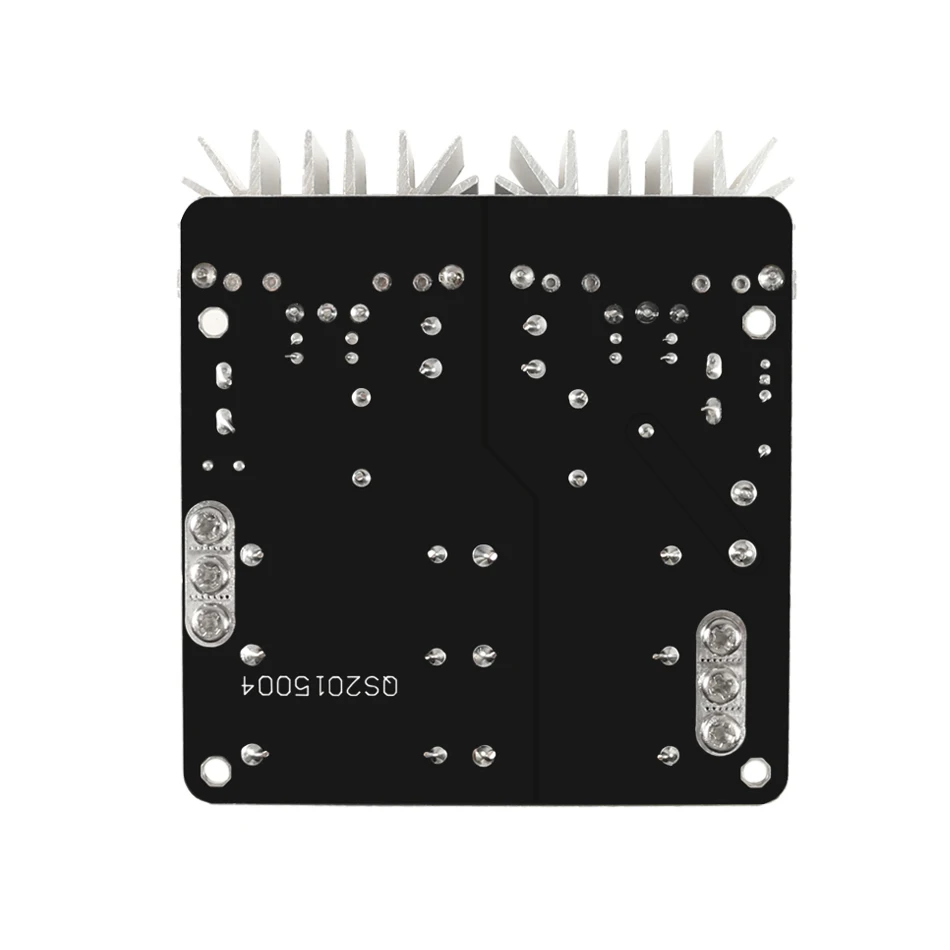

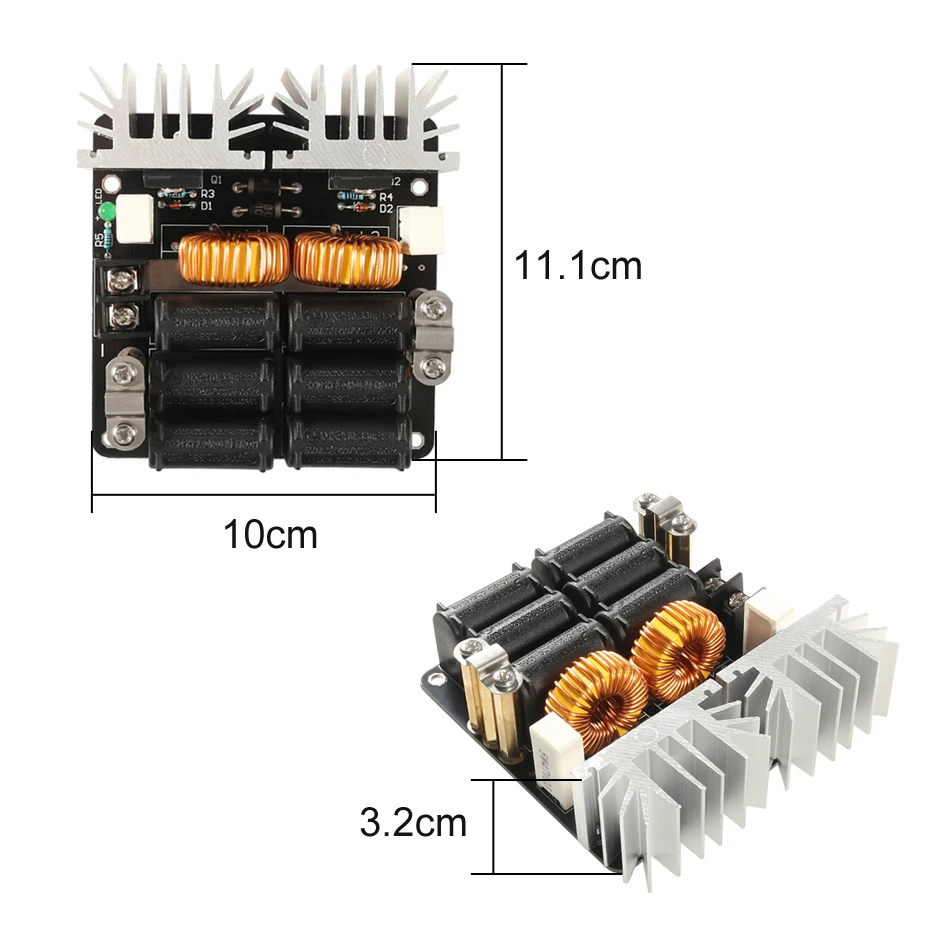

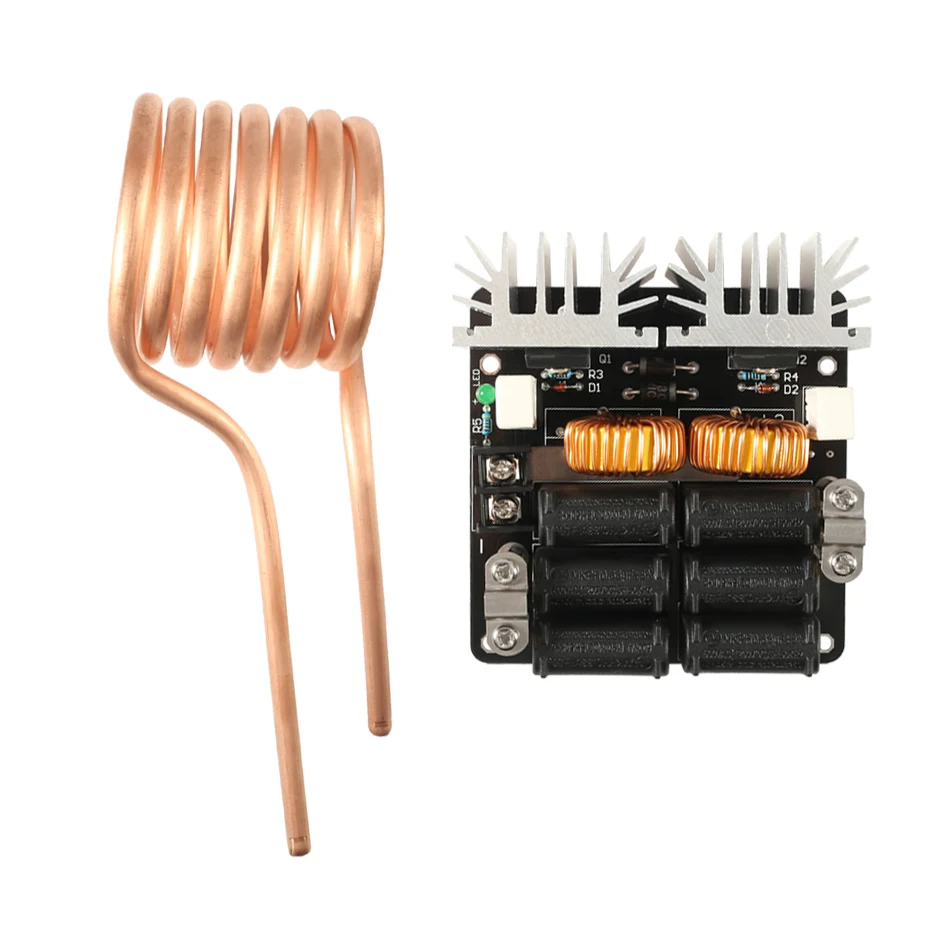

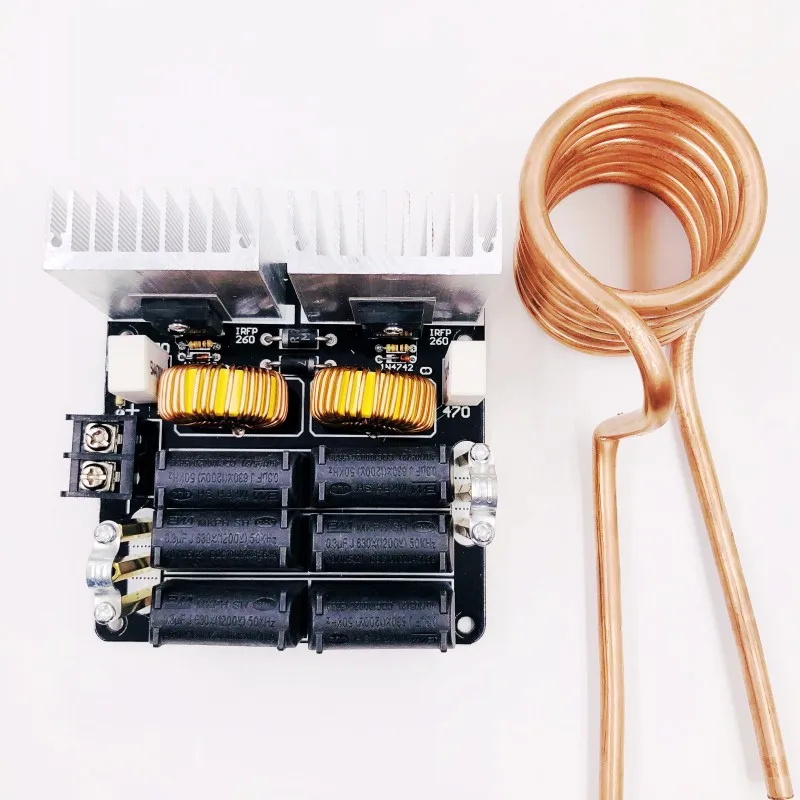

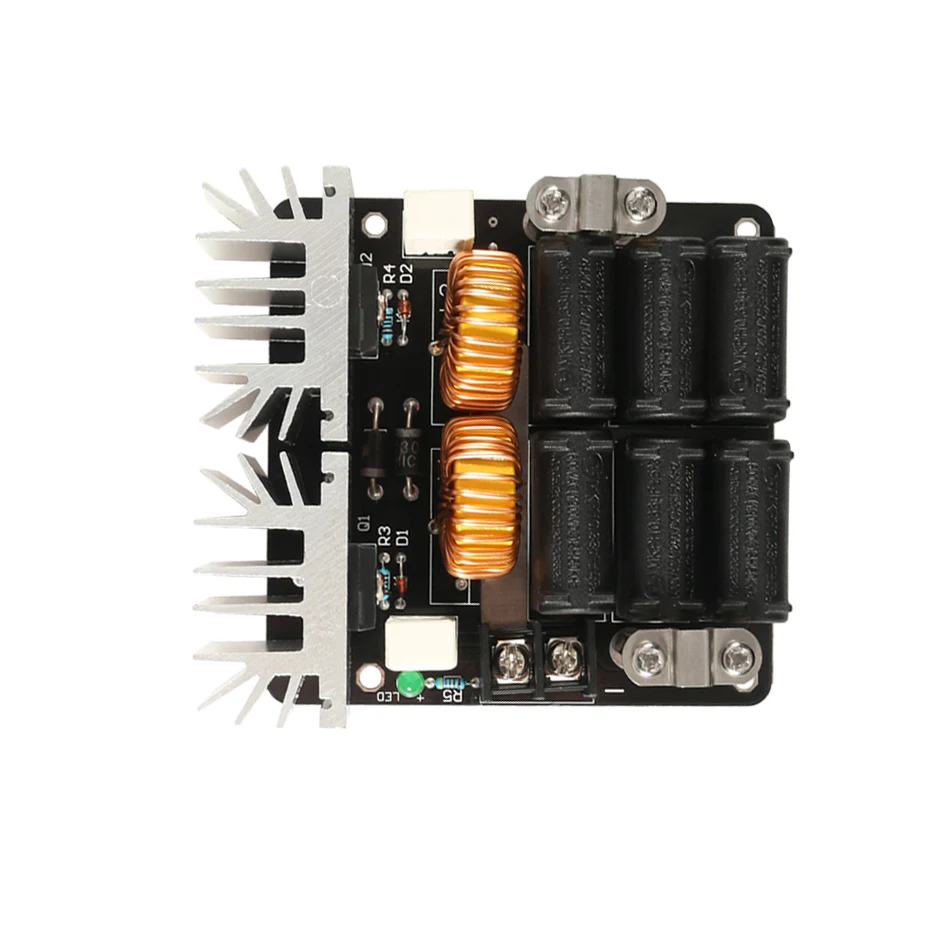

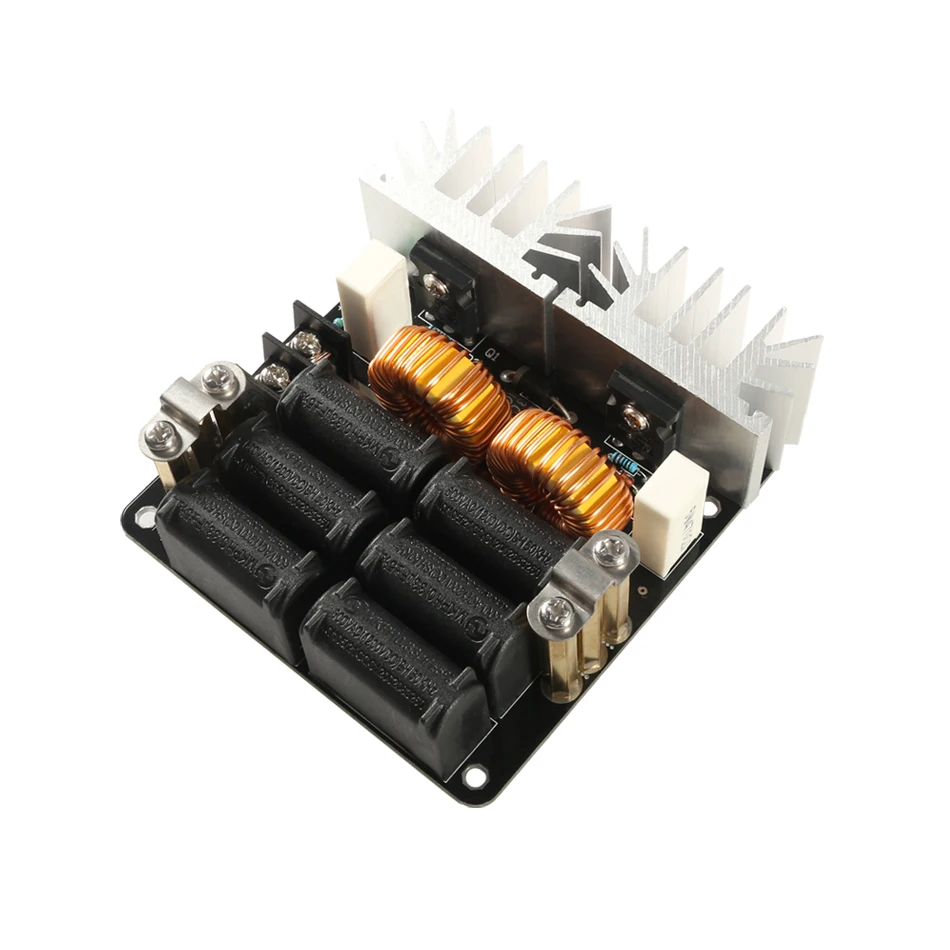

1000 Вт 20A ZVS низковольтный индукционный нагревательный Модуль блока питания Flyback драйвер нагреватель катушка Тесла

Низковольтная индукционная нагревательная плата 1000 Вт 20 А ZVS, модуль питания, обратный драйвер, нагреватель, катушка Тесла

1. Источник питания низкого напряжения 12-48 в 2. Номинальный ток: 20 А 3. Номинальная мощность: 1000 Вт, чем больше напряжение, тем выше мощность. 4. Мы протестировали, когда работает источник питания 53 В, ток может достигать 30 А. Это используется для проигрывателей сделай сам для закалки мелких деталей, отжига и другой термической обработки, нагрева быстро, очень удобно. 5. 24 В вход и ток без нагрузки составляет около 3 А 6. 48 В вход и ток без нагрузки составляет около 6 А 7. Чем выше напряжение, тем выше ток при нагреве одних и тех же вещей, эффект лучше, но в то же время нагрев также выше, поэтому выбор входного напряжения основывается на вашей потребности. Например, нагрев мелких объектов площадью до 1 см, Используйте напряжение 24 В. 8. Покупателю требуется самостоятельное устройство питания и водяного охлаждения 9. При использовании с переключателем питания, из-за высокой мощности, как правило, имеет функцию плавного пуска, а именно просто питание от выходного напряжения медленно растет, В то время как если до напряжения до 12 В подключена индукционная нагревательная цепь, не будет работать и сжечь MOS трубку. Таким образом, напряжение достигает более 12 В подключенной цепи индукционного нагрева. 10. Объем нагреваемых предметов не может быть более 1/10 внутреннего объема нагревательной катушки (то есть диаметр нагревательного цилиндра более 1/3 диаметра нагревательной катушки), В противном случае это может быть из-за перегрузки и сгоревшей цепи или блока питания. Хотя данная схема может выдерживать входной ток 30А, но страховка с целью работы не более 20А. 11. Эта схема может выполнять индукционный нагрев или заменять медную трубку на высокочастотный трансформатор, это будет мощный инвертор Примечание: 1. Комплект содержит полный набор элементов приводной цепи и латунь. 2. Покупателям необходимо взять с собой собственный блок питания и охлаждения. 3. Печатная плата с использованием двухсторонней стекловолоконной платы, в основном медные следы используются для расширения использования всей задней поверхности резонансной цепи, общей, непрерывной работы, пожалуйста, добавьте вентилятор, чтобы сдуть сверху, К резонансным конденсаторам и другим компонентам охлаждают. 4. Использование импульсного источника питания, пожалуйста, обратите внимание, что из-за высокой мощности, как правило, функция медленного запуска, которая только что открыла машину, выходное напряжение медленно растет, пока он включается перед индукционной схемой нагрева, если напряжение повышается до 12 В, т. К. Пуск недостаточного напряжения не может позволить себе вибрацию, В результате происходит два одновременно проводимых mos-трубки, поэтому сжигаются компоненты. Таким образом, сначала начнется импульсное напряжение питания достигает 12 в выше, а затем получит доступ к индукционной нагревательной цепи. 5. Объем нагреваемого внутри нагревательной катушки предмета не может превышать 1/5 от объема (Если нагревательный цилиндр, то диаметр нагревательной катушки меньше диаметра 1/3), или это может быть из-за перегрузки или сгорания источника питания цепи. Хотя эта схема может выдерживать 20-30A входной текущий момент, но не превышать 15а при безопасной работе, вы можете легко добавить Амперметр между блоком питания и обогревом платы драйвера, но всегда контролировать текущую перегрузку. Эта схема может не только выполнять индукционный нагрев, медную трубку в высокочастотный трансформатор, является мощным инвертором. 1. Для увеличения радиатора используется индивидуальная подложка толщиной 8,5 мм! Охлаждающая способность очень мощная. 2. Используя стойки M4, лихорадка меньше, эффективнее.
