Чтобы убедиться, что все процедуры конфигурации верны, сначала перезагрузите модуль к заводским настройкам. Модули, которые уже находятся в заводском режиме, могут пропустить этот шаг.
Обеспечить 5 В (1000 мА) источник питания для питания на модуле, подождите около 1 секунды, пусть модуль запустится.После завершения запуска Потяните штифт ES0 (PIN5) более 6 с. Когда светодиодный индикатор, соответствующий STA, всегда включен, это означает, что модуль успешно восстановлен заводские настройки, а затем отпустите pin ES0, система автоматически перезагрузится. Система уже находится в заводском режиме после перезагрузки.

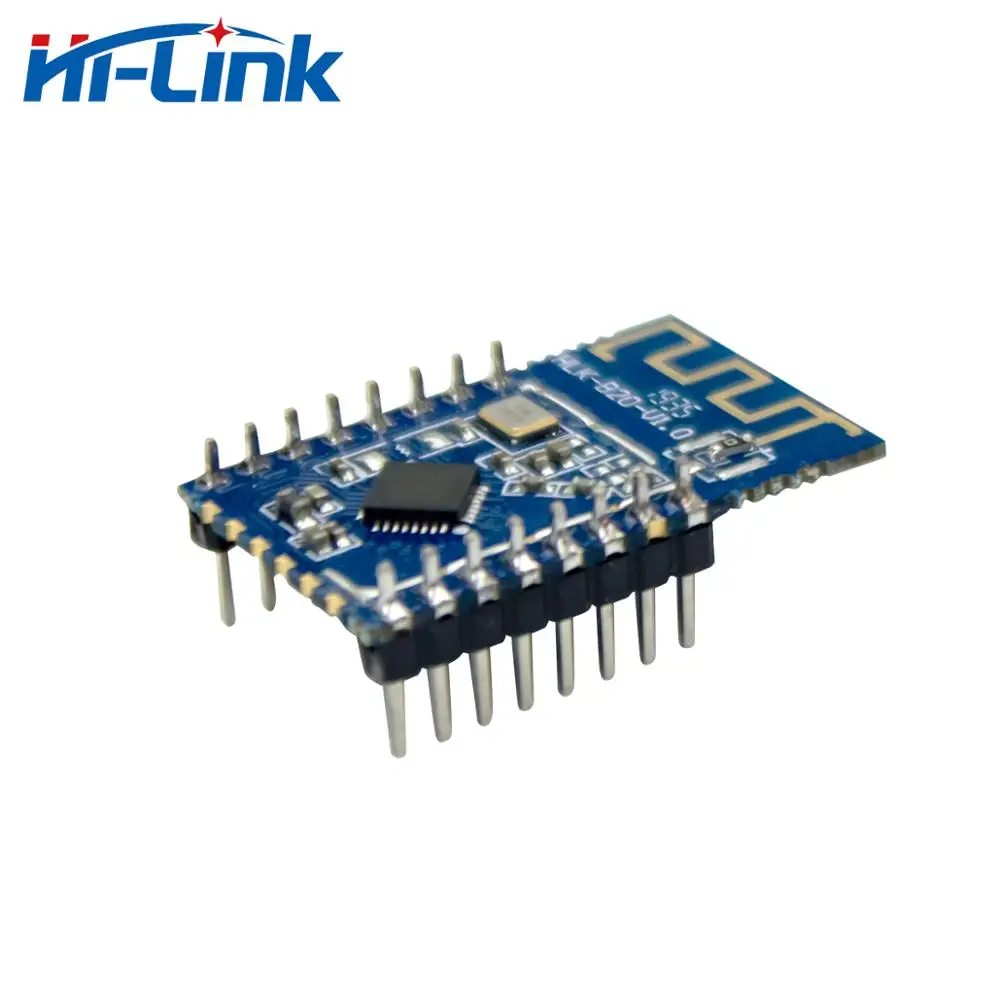

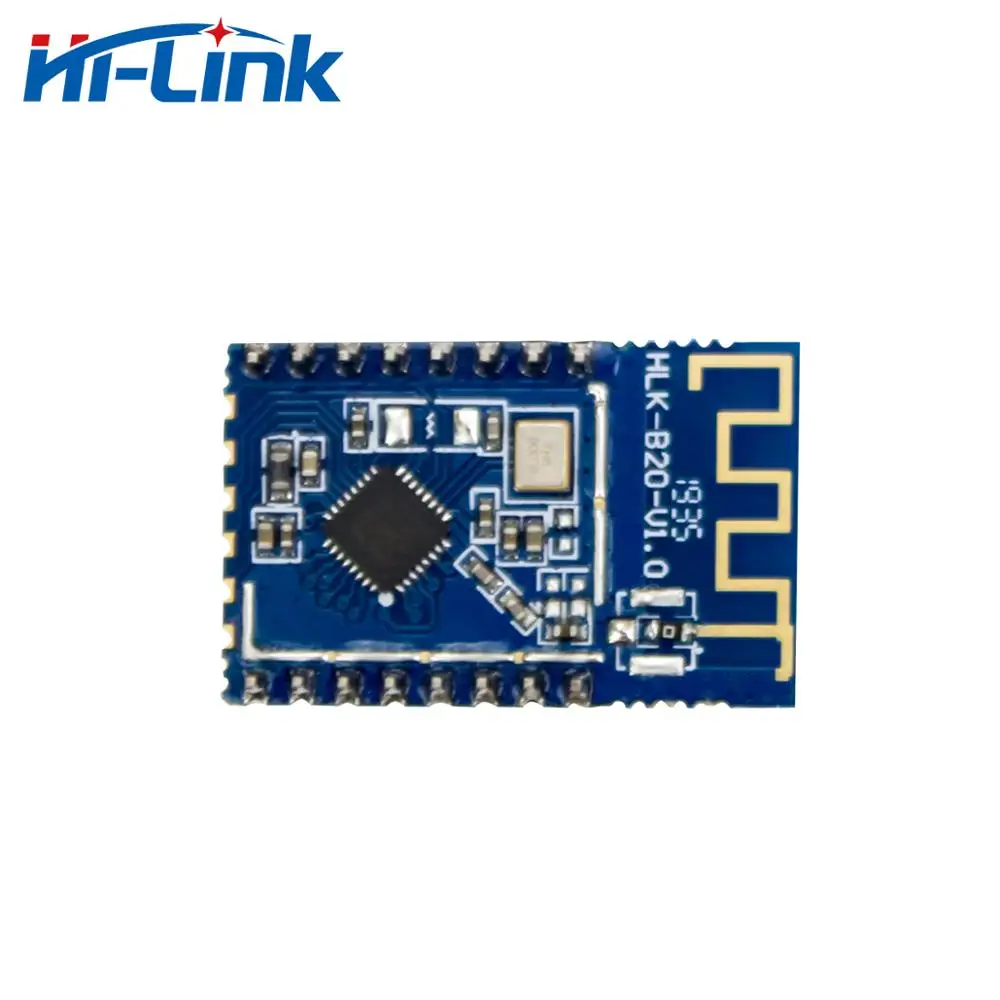

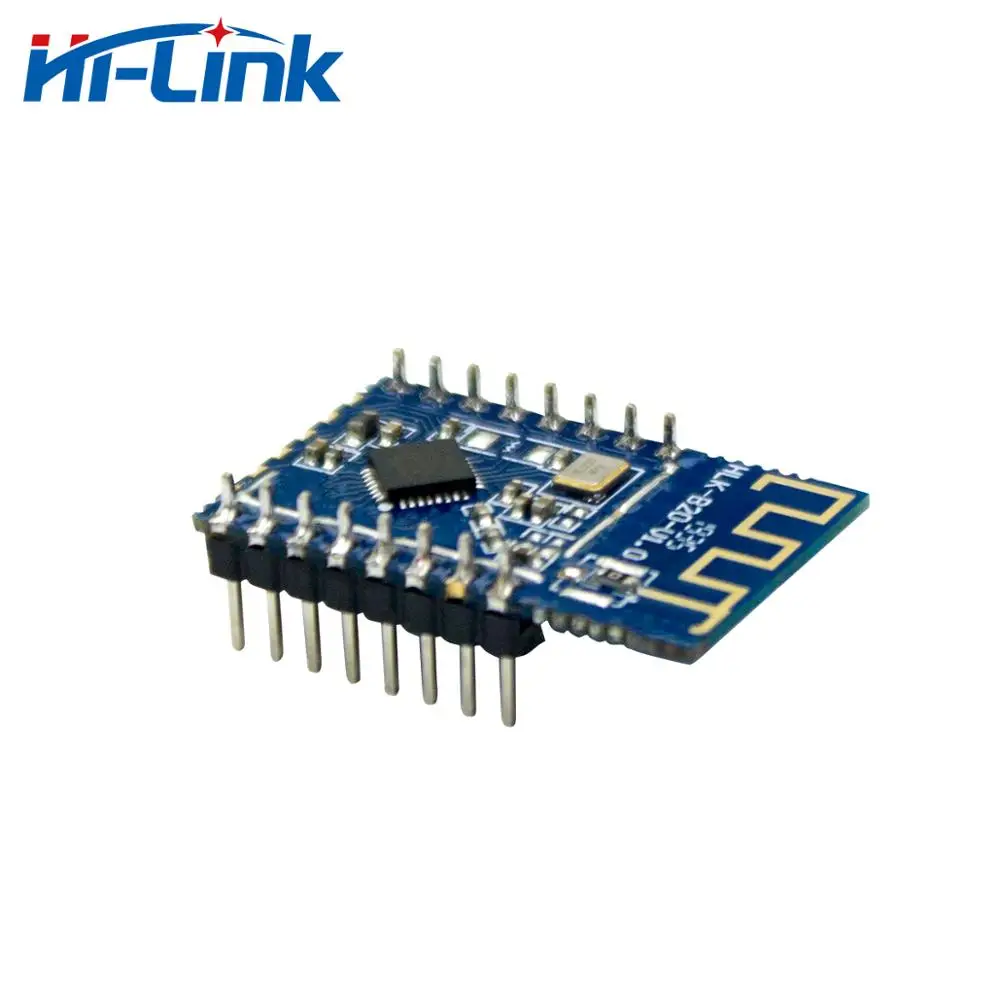

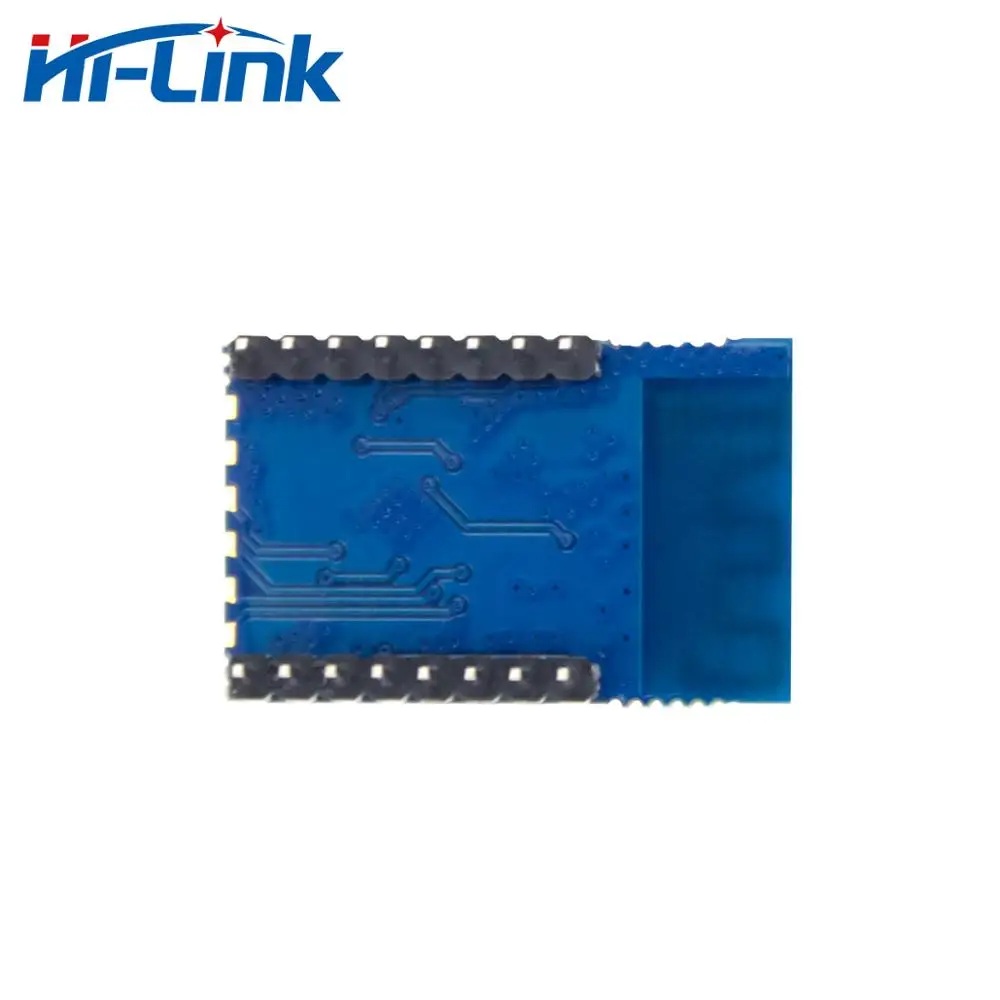

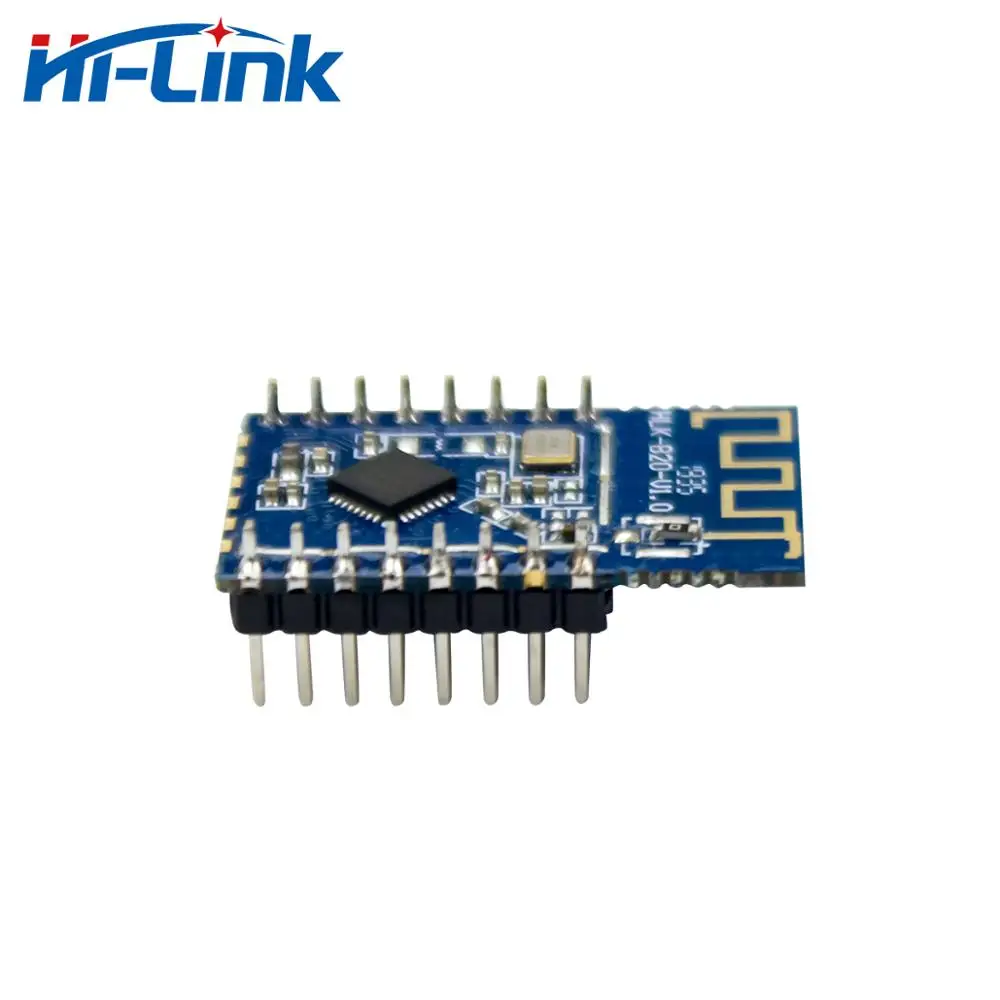

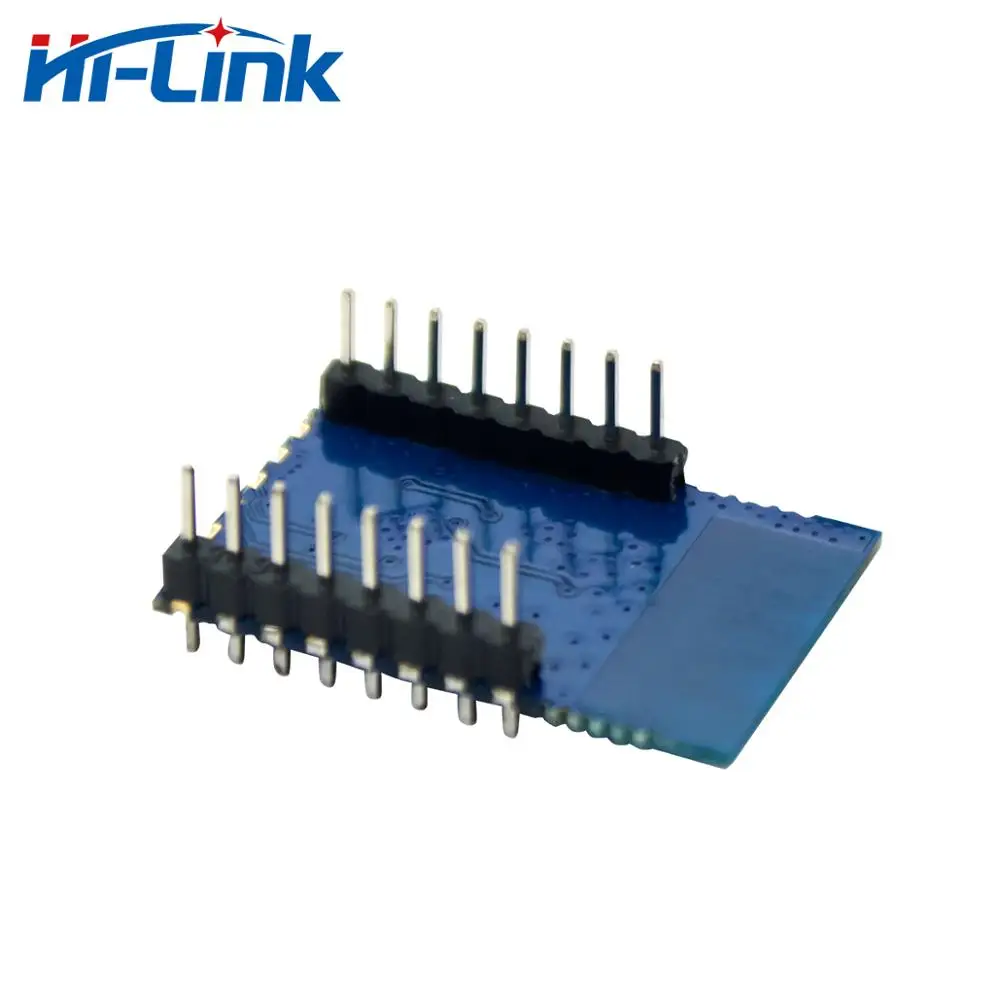

Подробные изображения:
Основные параметры
* Высокоскоростной сердечник ARM9E MCU * 2,4G/1T1R, BLE 4,2 * 160k prog ram ming space, 20 КБ RAM * Мощность напряжение питания 0,9-3,6 v * Ультра низкое напряжение питания, низкое энергопотребление * Встроенный кристалл, высокая стабильность * Маленькая посылка с чипом 4x4 * Богатый периферийный интерфейс, SPI, I2C, ADC, UART, PWM, GPIO * Широко используется в Интернете вещей * Высокоскоростной 10-битная Многоканальная система АЦП с внутренним фильтрации * Легко подключить, быстрая скоростьТехнические характеристики
Протокол передачи
Стандарт Bluetooth: BLE 4,2
Напряжение питания
0,9-3,6 V
Скорость воздуха
1 Мбит/с
Количество каналов
2,4 г: 1-14
Частотный диапазон
2400-2480 МГц
Мощность передачи
4 дБ
Чувствительность приема
-96dbm
Полученная мощность
5.1ма
Мощность передачи
4.5ма
Тип антенны
Внешняя/Внутренняя антенна
Другие параметры
Индикатор состояния
Индикация состояния
Экологический стандарт
Рабочая температура: -40-125 ℃
Рабочая влажность: 10%-90% относительной влажности (без конденсации)
Температура хранения. : -40-90 ℃
Влажность хранения: 5%-90% относительной влажности (без конденсации)
Прочая производительность
Полоса пропускания опционально: 1 МГц
Испытательная панель
Типичная Прикладная схема:
Кривая температуры паяльника
Часто задаваемые вопросы:
* 4 типа
(1) Как работает этот модуль?
Он может передавать данные из последовательного порта в bluetooth или bluetooth в последовательный порт.
(2) Что насчет источника питания?
Он может поддерживать 3,3 V однофазный напряжения.
(3) Что насчет хранения этого модуля?
ОЗУ 20 КБ, prog RAM ming space 160K
(4) как я могу получить руководство?
Вы можете отправить мне электронное письмо (Bonnie # hlktech.com) или оставить сообщение на моем aliexpress.
(5) Что насчет доставки и доставки?
Для доставки, 2-3 рабочих дня после наличия на складе.
Для доставки, можно организовать непосредственно на aliexpress или международной экспресс-доставки или экспедитора агента.
