4-канальный двунаправленный модуль уровня логический преобразователь, Шифтер, 3,3-5 В

Если вы когда-либо пытались подключить устройство 3,3 В к системе 5 В, вы знаете, какая проблема может быть. Двунаправленный преобразователь логического уровня SparkFun-это небольшое устройство, которое безопасно понижает сигнал на 5 В до 3,3 В и одновременно увеличивает напряжение от 3,3 В до 5 В. Этот преобразователь уровня также работает с устройствами 2,8 В и 1,8 в. Что действительно отделяет этот преобразователь логического уровня от наших предыдущих версий, так это то, что вы можете успешно установить высокие и низкие напряжения и безопасно шагать вверх и вниз между ними на одном канале. Каждый преобразователь уровня имеет возможность преобразования 4 контактов на высокой стороне в 4 контакта на низкой стороне с двумя входами и двумя выходами для каждой стороны.

Описание:

Преобразователь уровня очень прост в использовании. Плата должна питаться от двух источников напряжения (высокого и низкого напряжения), которые использует ваша система. Высокое напряжение (например, 5 В) на вывод «hv», низкое напряжение (например, 3,3 В) на «и земля от системы к выводу «GND» Двунаправленная логика сдвиг уровня с 4 каналами между высокой логикой и низкой логикой Маленький модуль с 1,3 см X 1,5 см С 2 рядами по 6 контактов Совместим с макетной платой, может использоваться непосредственно в макетной плате

Использование:

Например: Высокое напряжение-5 В, низкое напряжение-3,3 В HV подключается к источнику питания 5 В Подключение к источнику питания 3,3 В GND подключает отрицательный полюс питания X Вход/выход 3,3 в TTL Вход/выход HVx 5V TTL Двунаправленное преобразование между x и TVx

Посылка входит:

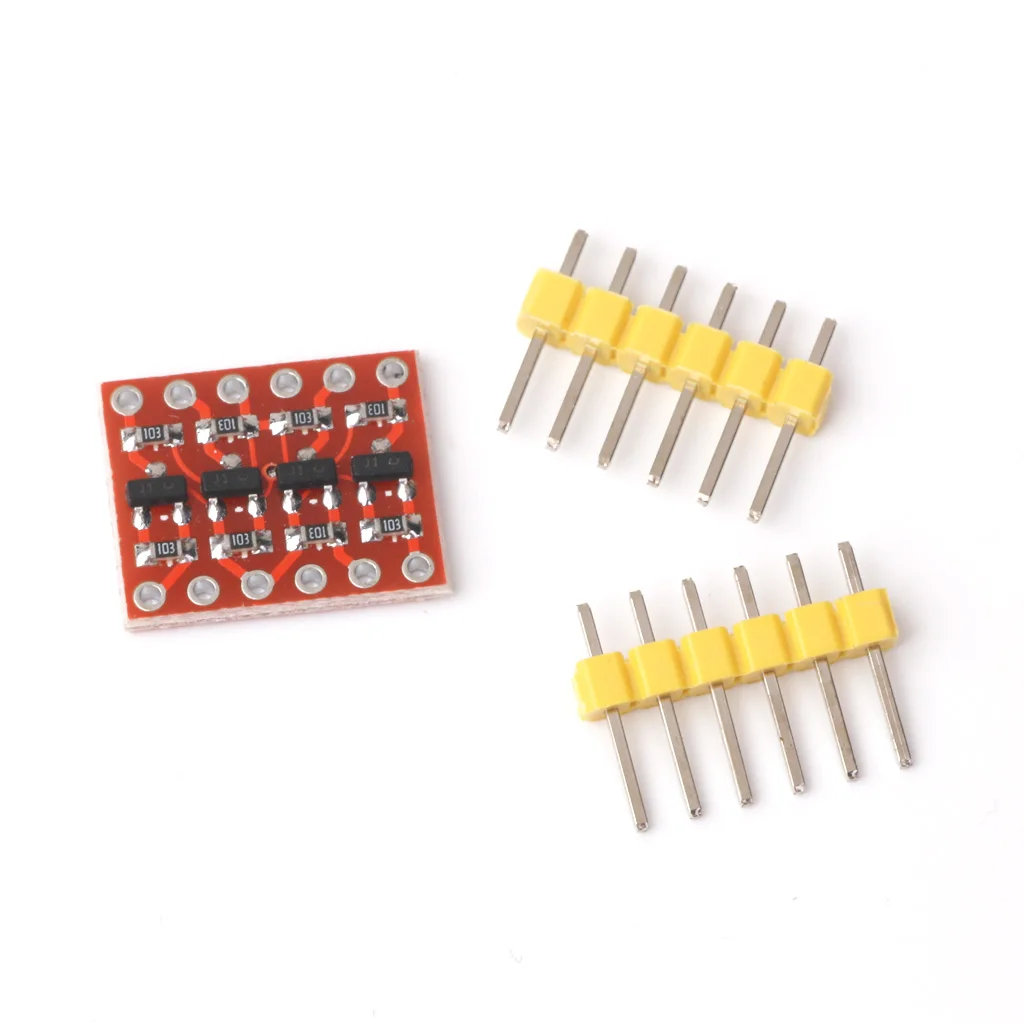

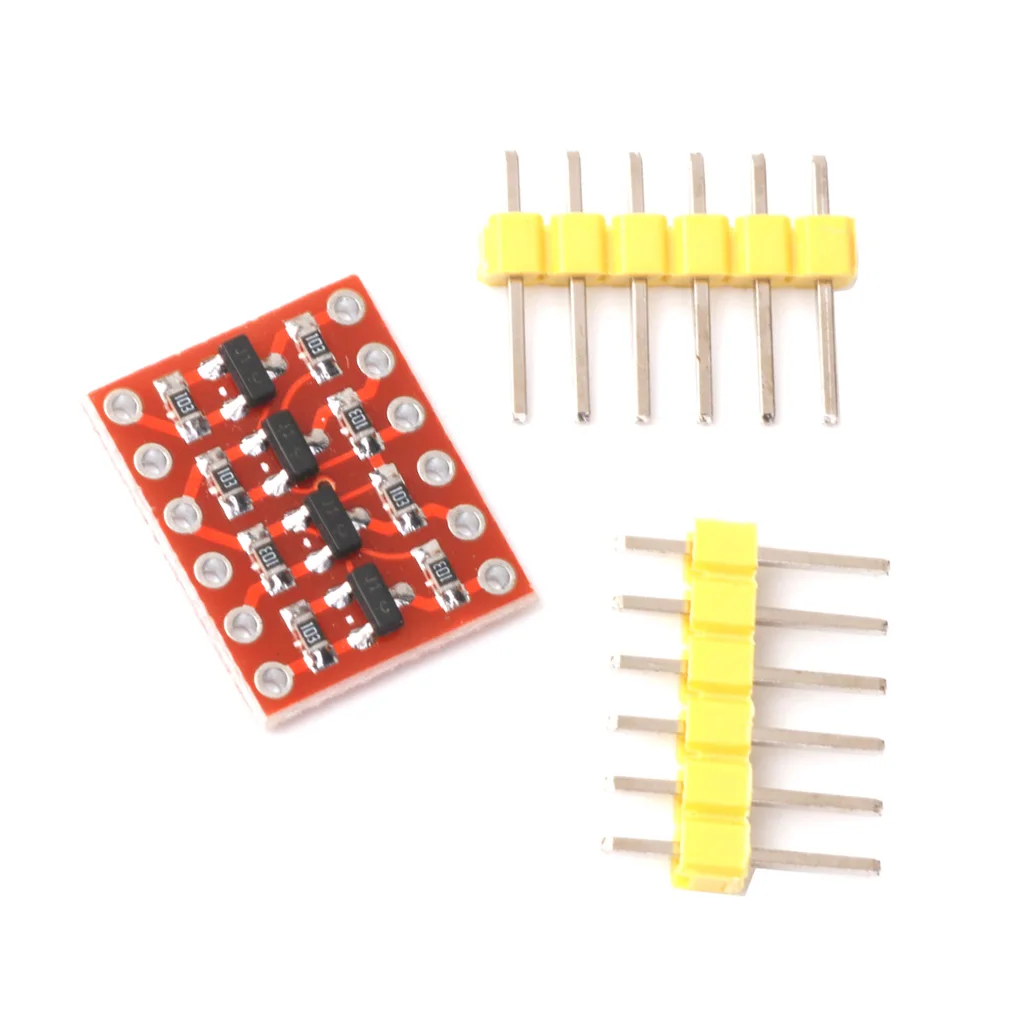

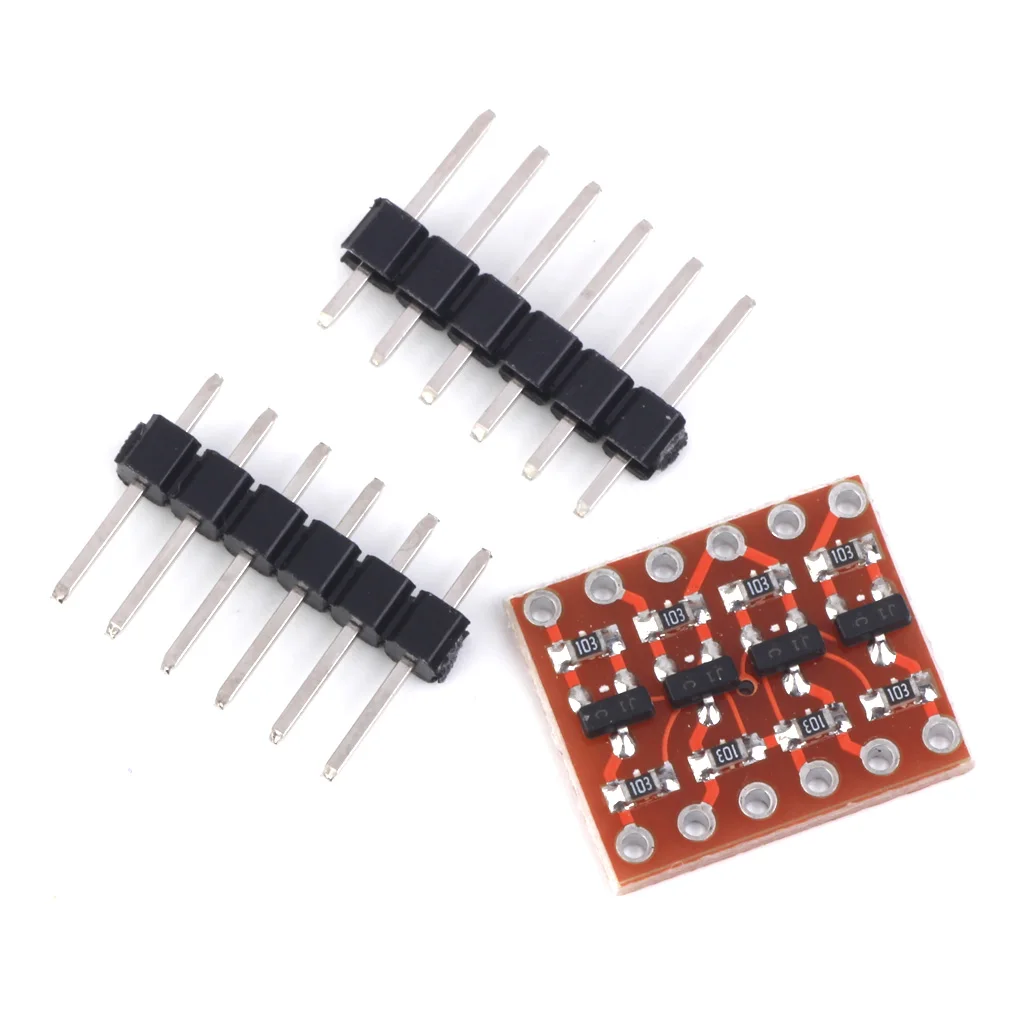

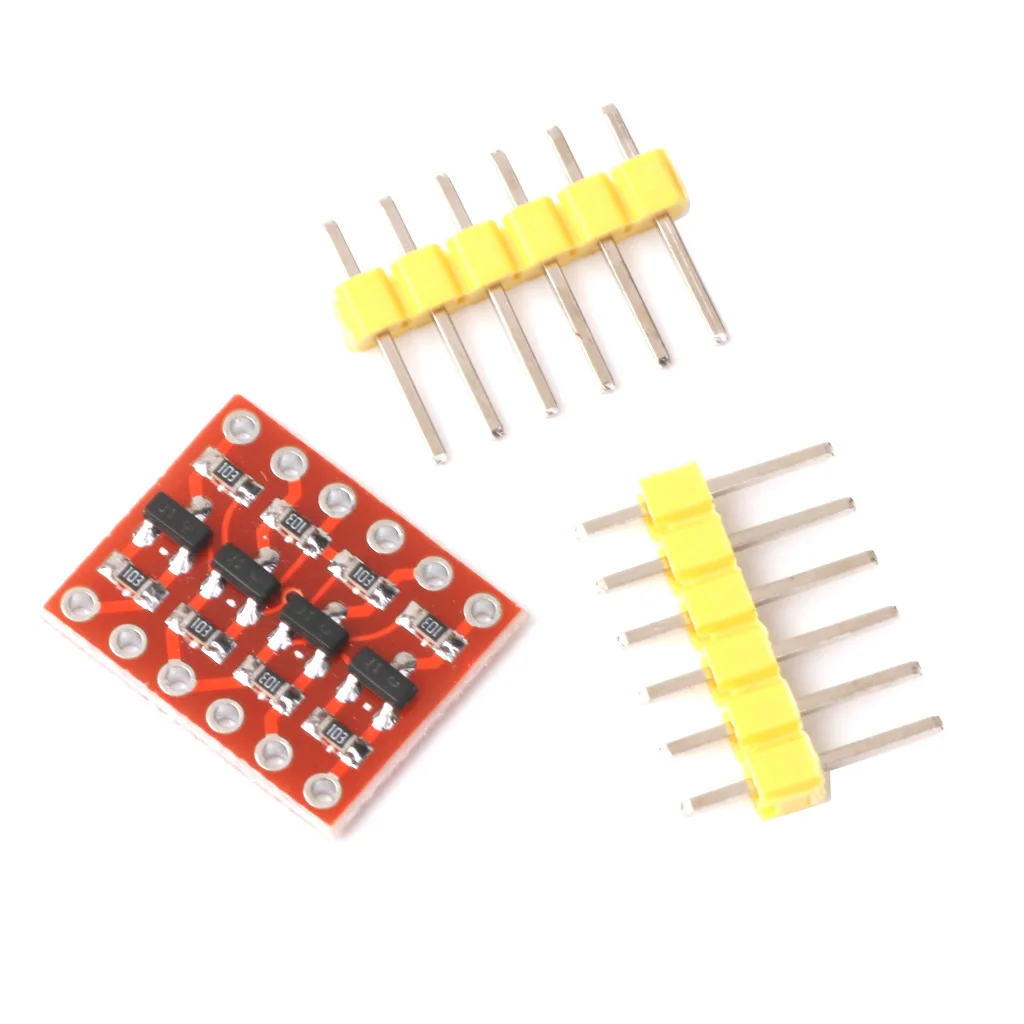

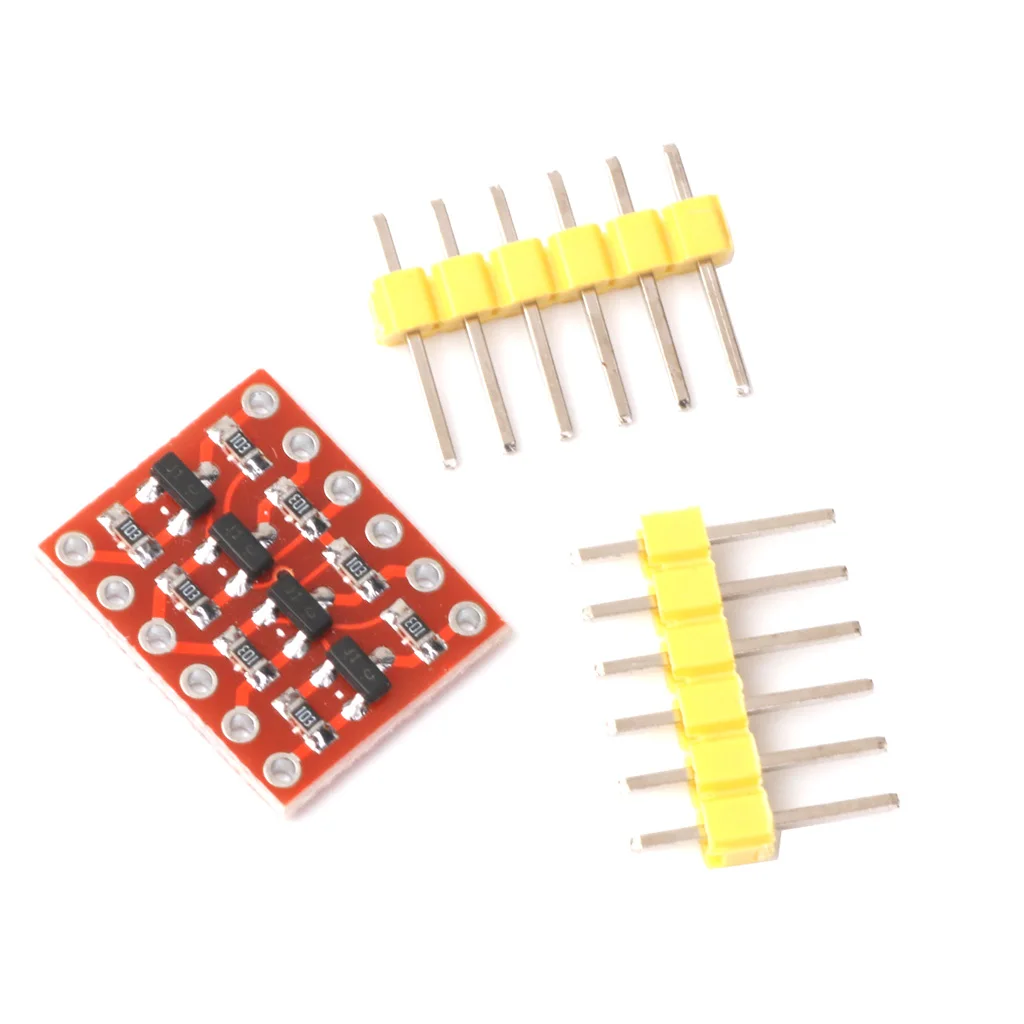

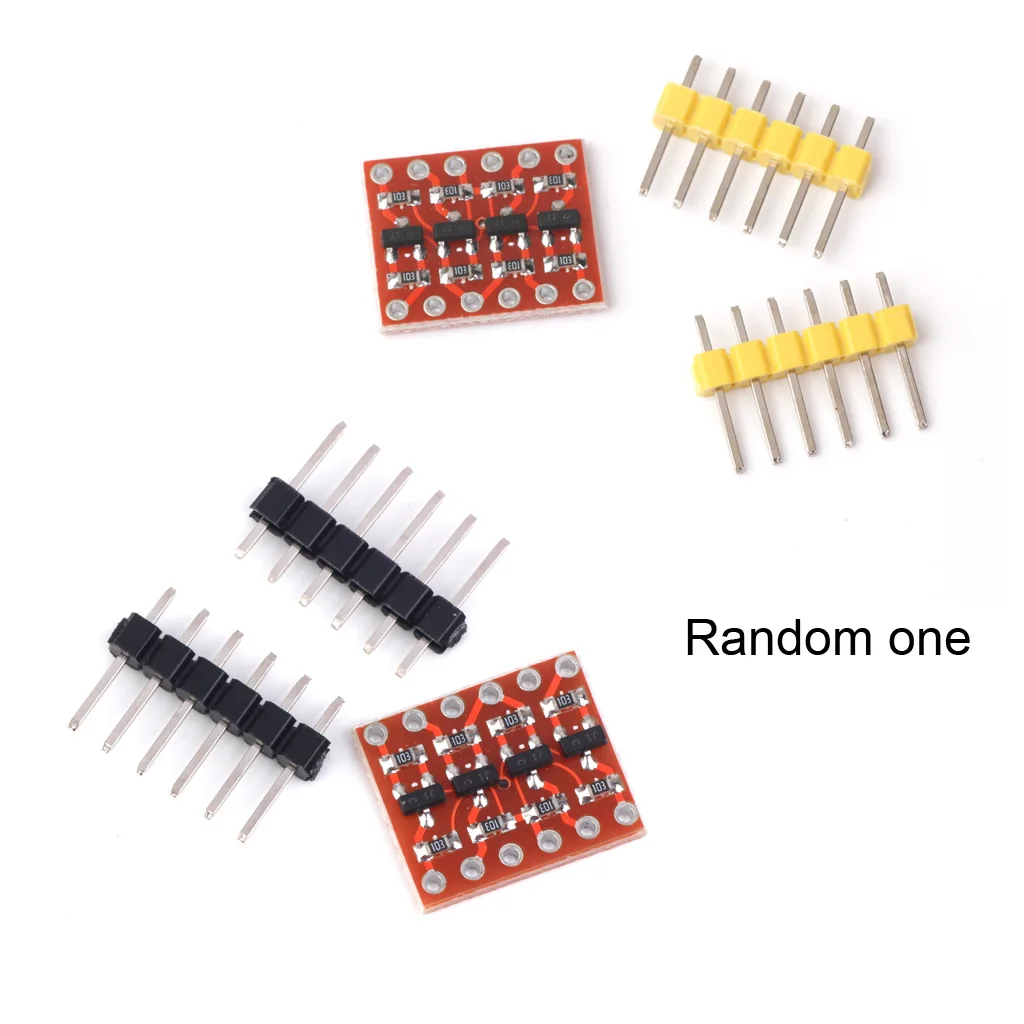

1 двунаправленный модуль преобразования 2 ряда булавок
