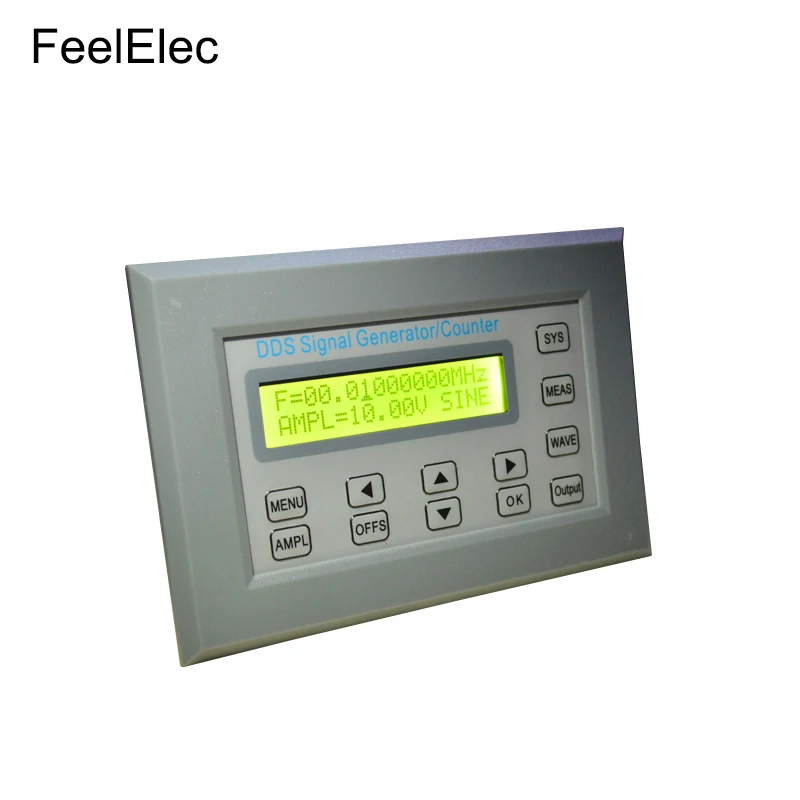

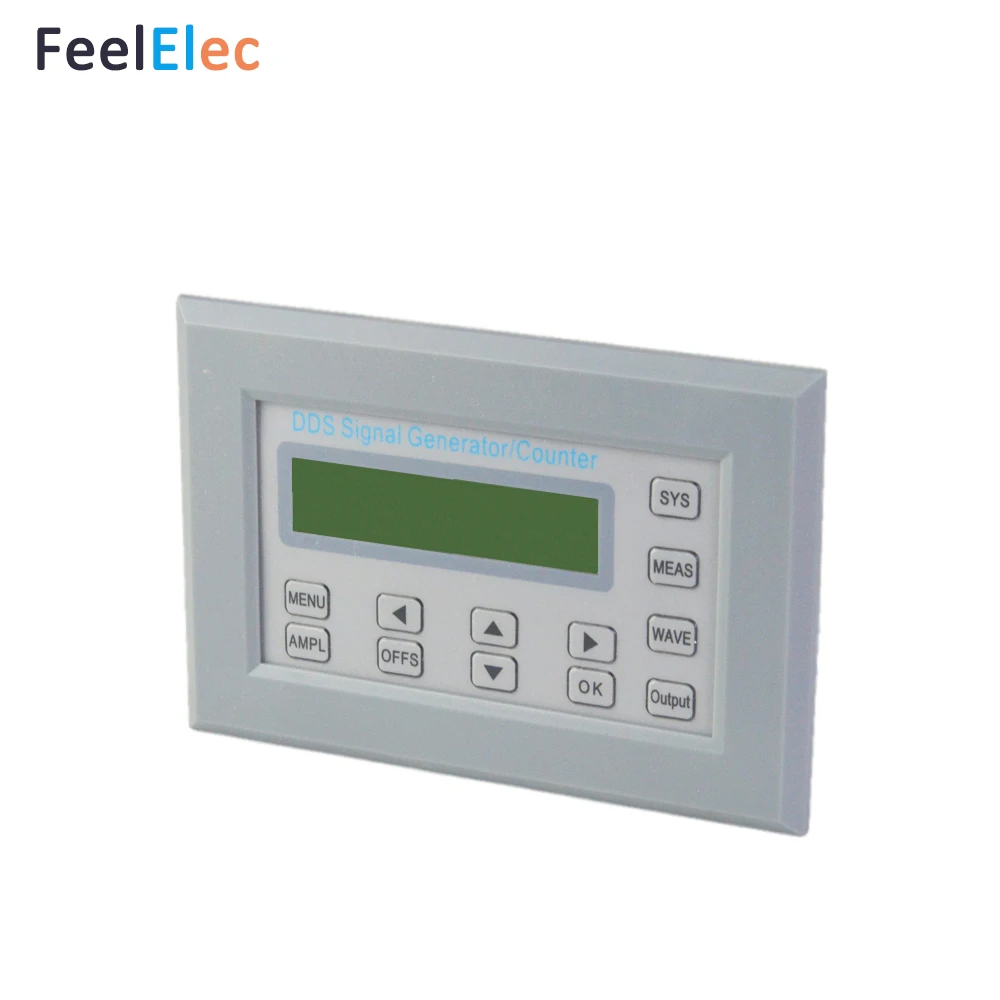

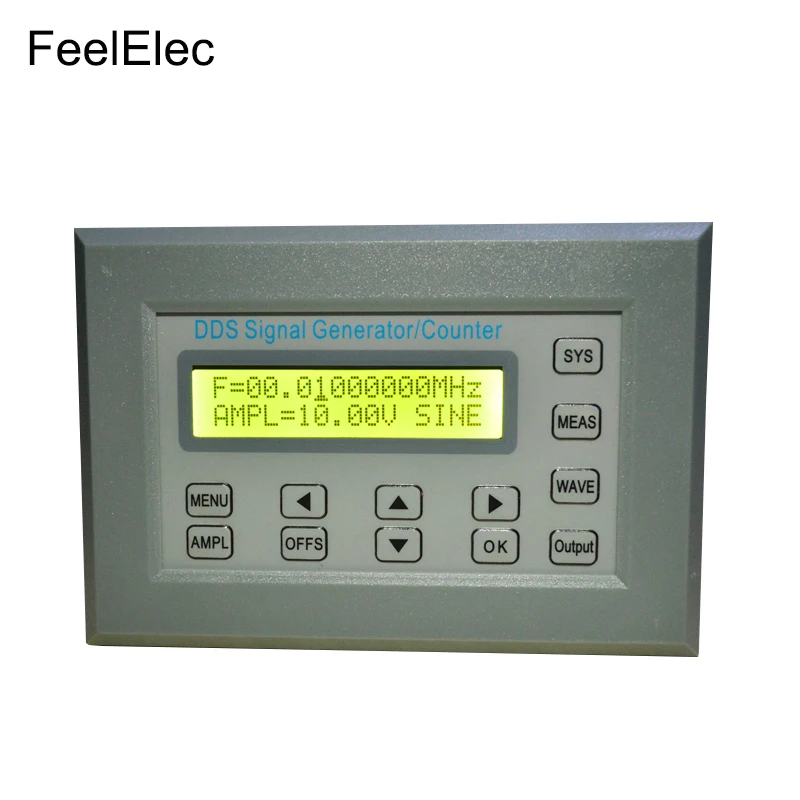

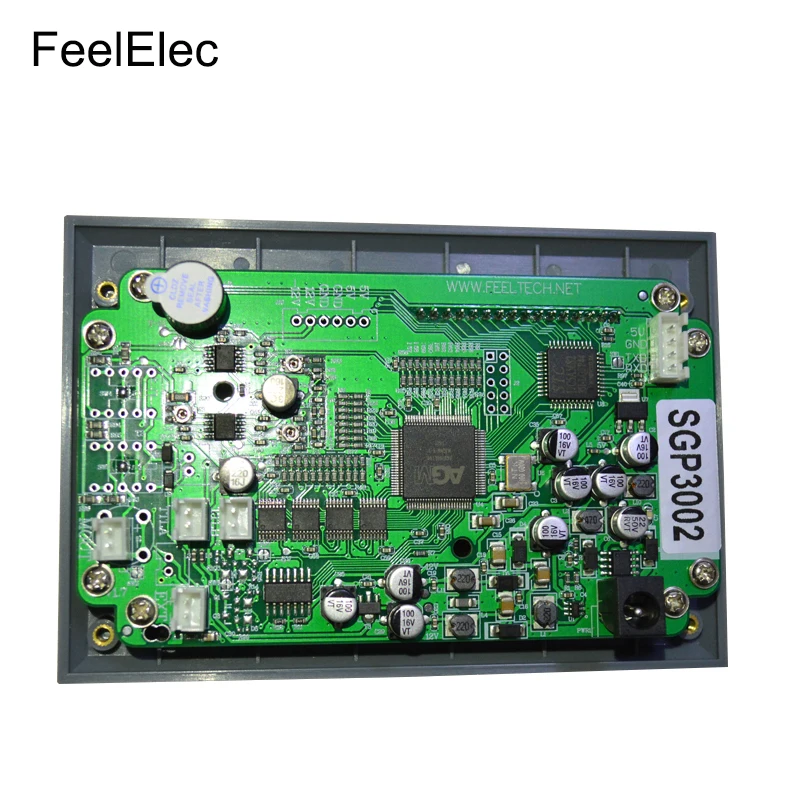

Частота
SGP3002
(2 МГц)
SGP3005
(5 МГц)
SGP3010
(10 МГц)
SGP3015
(15 МГц)
Синус
0 ~ 2 МГц
0 ~ 5 МГц
0 ~ 10 МГц
0 ~ 15 МГц
Квадратный
0 ~ 2 МГц
0 ~ 5 МГц
0 ~ 5 МГц
0 ~ 5 МГц
Пандус/треугольник
0 ~ 2 МГц
0 ~ 5 МГц
0 ~ 5 МГц
0 ~ 5 МГц
Пульс
0 ~ 2 МГц
0 ~ 5 МГц
0 ~ 5 МГц
0 ~ 5 МГц
TTL
0 ~ 2 МГц
0 ~ 5 МГц
0 ~ 5 МГц
0 ~ 5 МГц
Другие
0 ~ 2 МГц
0 ~ 5 МГц
0 ~ 5 МГц
0 ~ 5 МГц
Разрешение
10 МГц (0,01 Гц)
Точность
± 5 × 10-6
Стабильность
± 1 × 10-6/3 часа
Сопротивление
50Ω ± 10% (Типичный)
Характеристики формы волны
Формы волны
Синус, квадрат, треугольник, пилообразный, пульс, 4 квадратных импульса, 8 квадратных импульсов
Длина волны
2048 точек
Коэффициент амплинга
200MSa/s
Вертикальное разрешение
12 бит
Синус
Гармоническое подавление
≥ 45 дбк (<1 МГц);≥ 40 дбк (1 МГц ~ 20 МГц);
Полное гармоническое искажение
<0.8% (20 Гц ~ 20 кГц, 0dBm)
Квадратный
Время подъема/падения
≤ 20 нс
Overshoot
≤ 7.5%
Рабочий цикл
1% ~ 99%
Пилозуб
Линейность
≥ 98% (0,01 Гц ~ 10 кГц)
Характеристики выхода
Амплитуда
10mVpp ~ 20Vpp
Разрешение амплитуды
1 мВ (аттенюат 20 дБ)
Амплитудная стабильность
± 0.5%/ 5 ±
Амплитудная плоскостность
± 5%(<10 МГц);± 10%(>10 МГц);

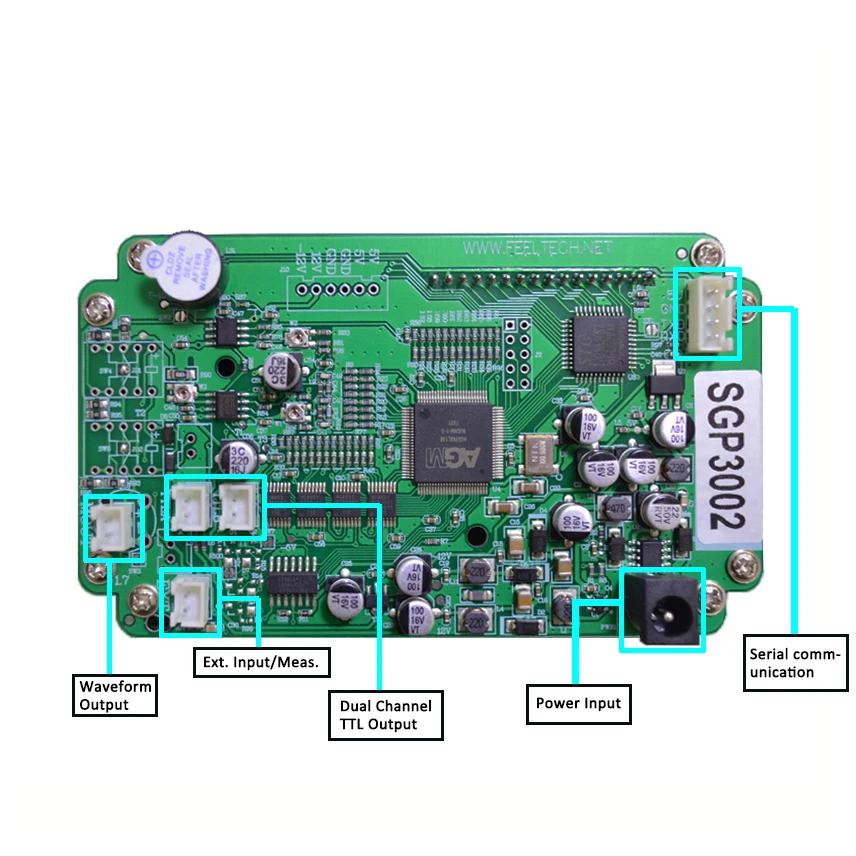

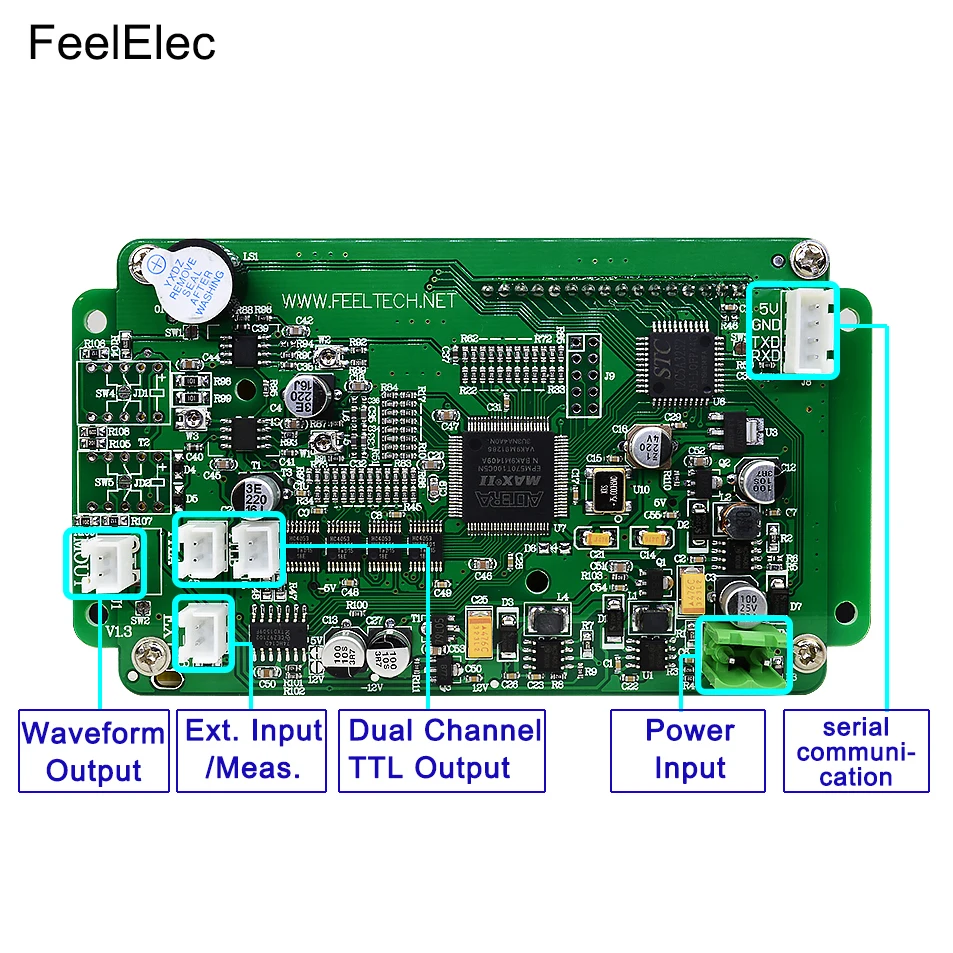

Сигнал на выходе
Сопротивление
50Ω ± 10% (Типичный)
Защита
Все клеммы могут работать более 60 секунд, когда нагрузка коротка.
Смещение постоянного тока
Диапазон смещения
± 10 В
Офсетное разрешение
0,01 В (0,001 в)
TTL выход
Амплитуда электрического уровня
> 5Vpp
Вентилятор
> 20 TTL нагрузка
Время подъема/падения
≤ 20 нс
Выход CMOS
Низкий электрический уровень
<0,3 в
Высокий Электрический уровень
1 В ~ 10 в
Время подъема/падения
≤ 20 нс
Внешние измерения
Измеритель частоты
Диапазон
1 Гц ~ 60 МГц
Чувствительность
Время ворот 1S
Счетчик
Диапазон
0-4294967295
Муфта
Переменный ток
Рабочий режим
Руководство по эксплуатации
Диапазон входного напряжения
0.7Vpp ~ 20Vpp
Развертка
Тип развертки
Линейный, логарифм
Развертки объектов
Частота
Время подметания
1S ~ 999S/шаг
Диапазон развертки
Пусковое положение и положение отделки могут быть установлены произвольно.
Общие характеристики

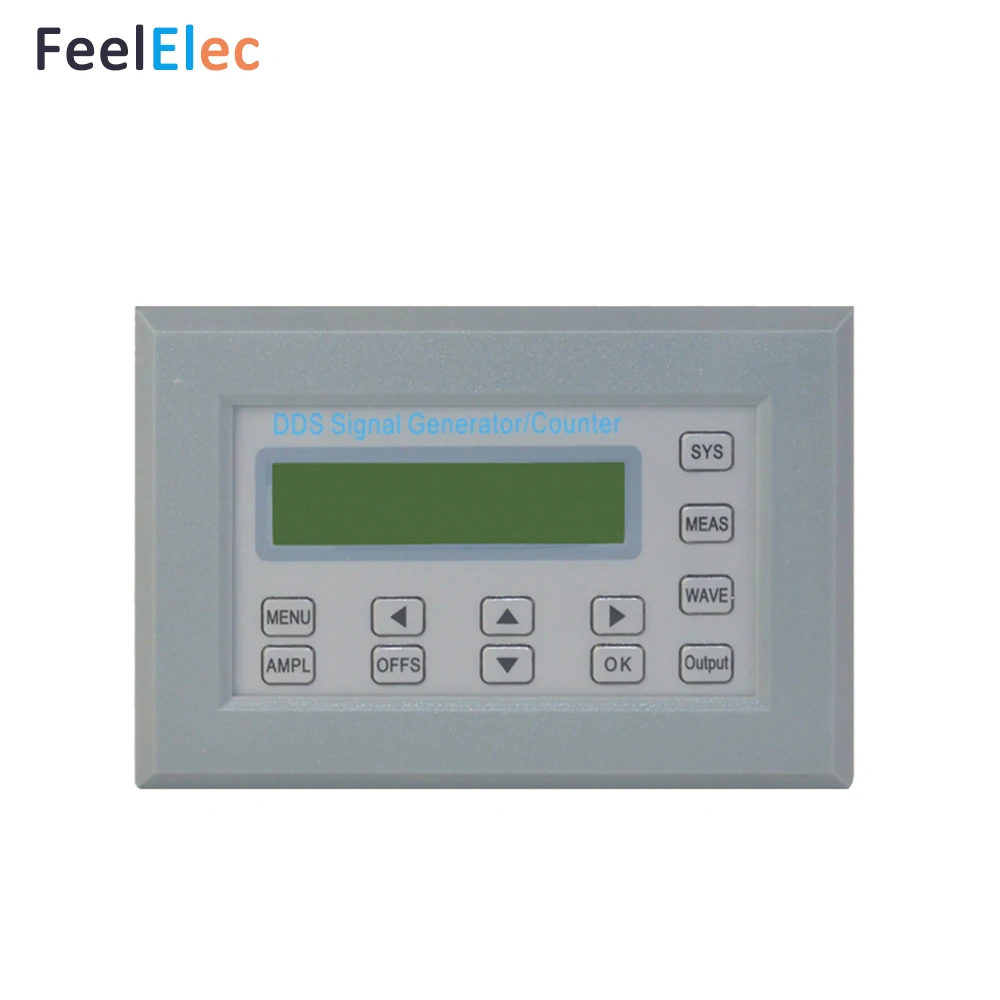

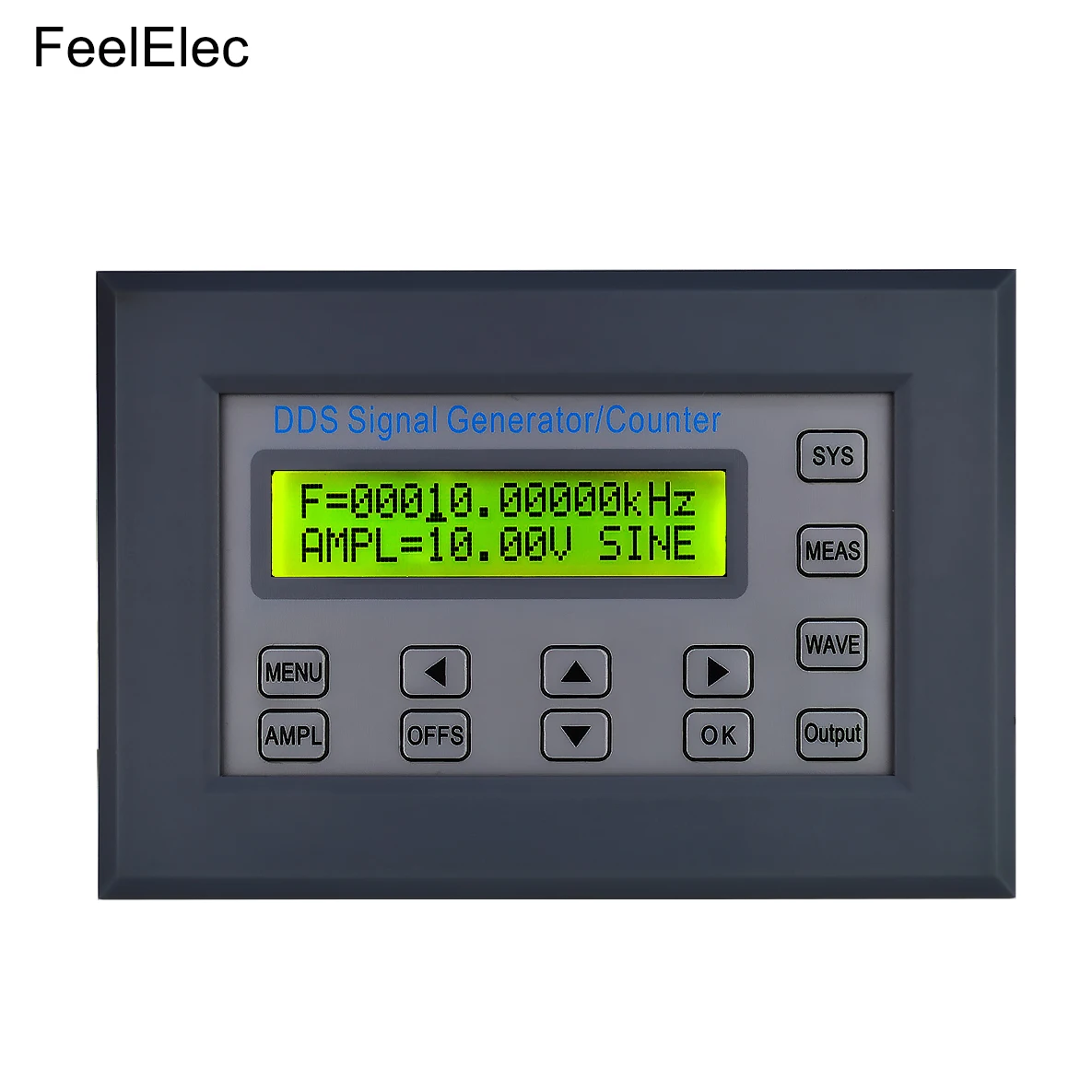

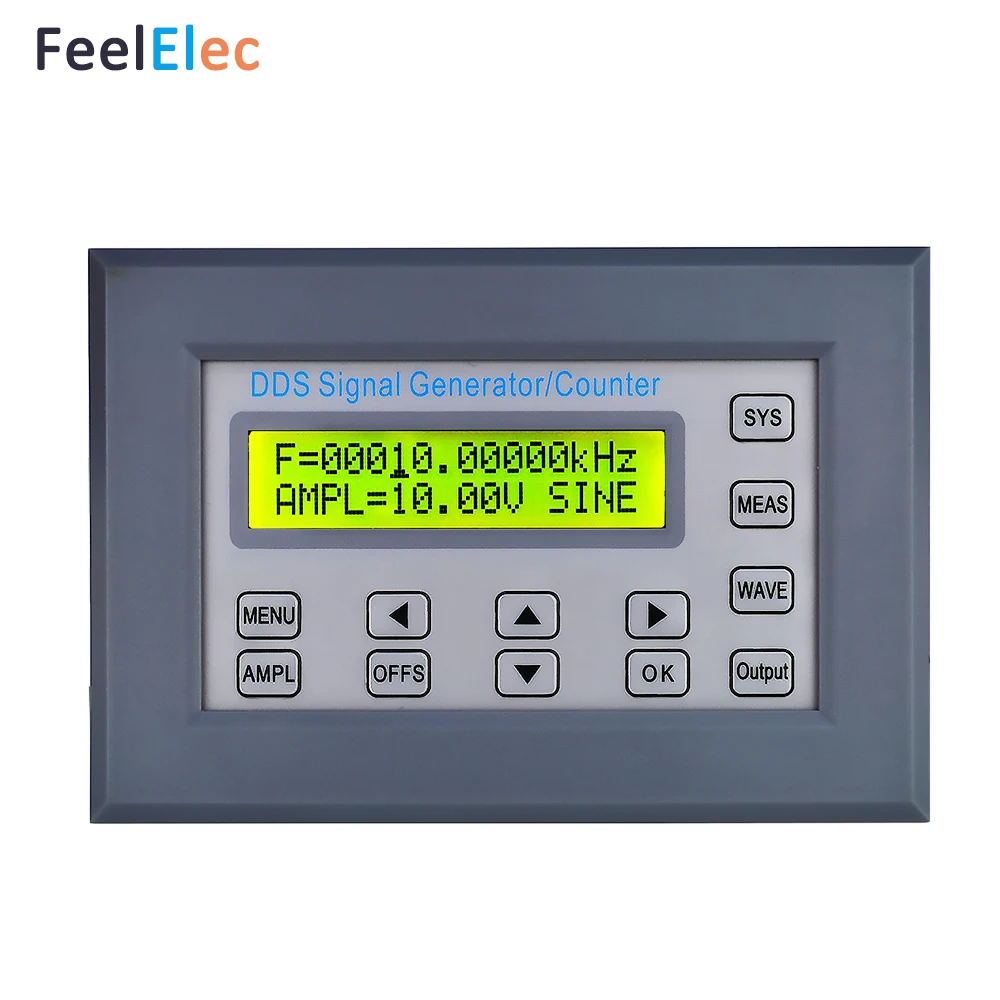

Дисплей
Режим
LCD1602
Сохранение и загрузка
Количество
30
Положение
ADDR 01 до ADDR 30
Интерфейс
Тип
USB к последовательному интерфейсу.
Скорость общения
9600bps
Протокол
Режим командной строки, протокол полностью открыт.
Мощность
Напряжение
Диапазон
DC12V
Зуммер
Можно включить/выключить, установив.

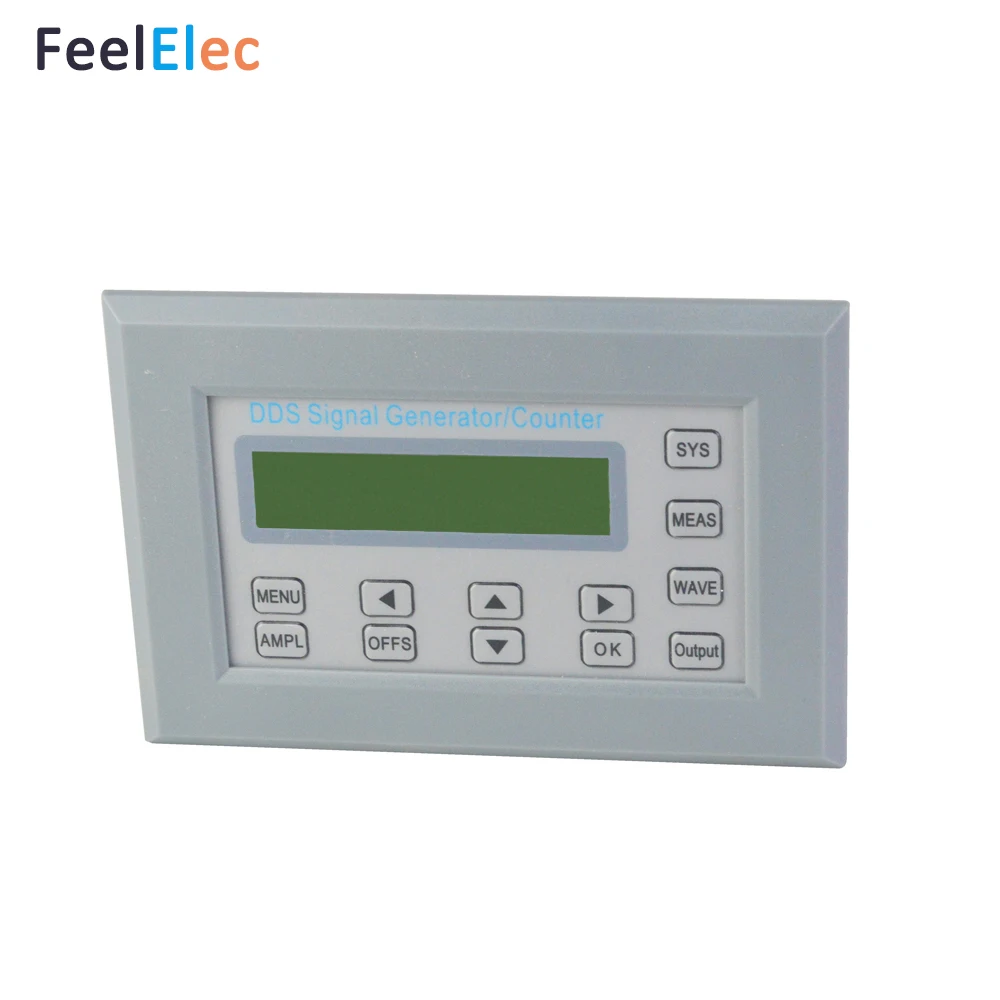

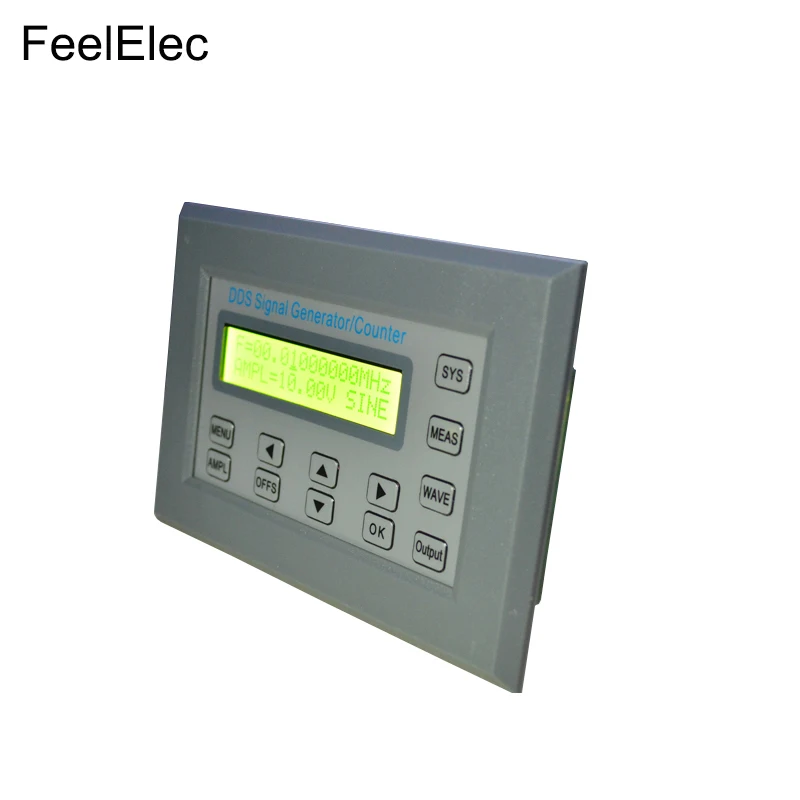

Эксплуатация
Управление кнопками
Окружающая среда
Температура: 0 ~ 40 ℃ Влажность: 0,5% 80%

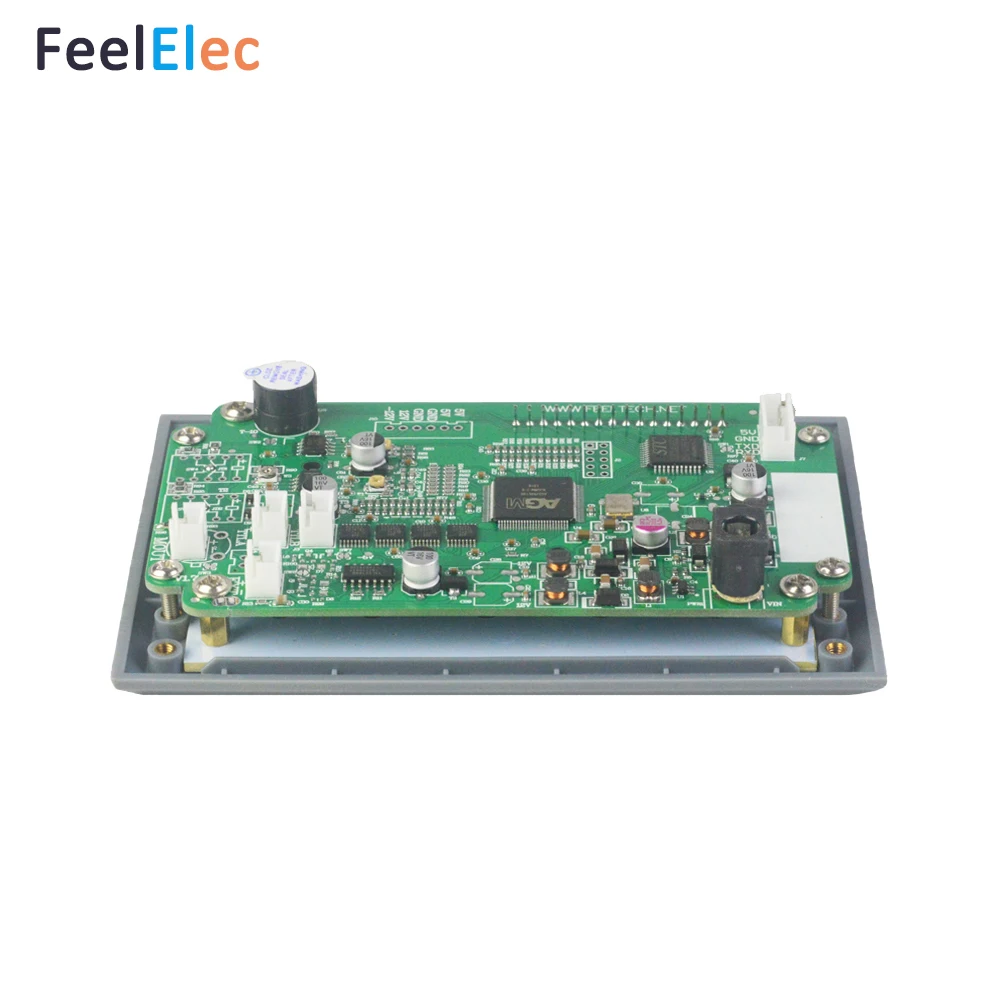

Размеры
130 мм (длина) X90 мм (ширина) x36 мм (высота)
Вес
Основная машина (150 г), аксессуары (150 г)
