Среда применения
Выключатель дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные изделия, товары безопасности дома, электрические двери, двери затвора, окна, розетка дистанционного управления, светодиод дистанционного управления, электрические двери дистанционного управления, дистанционное управление гаражными воротами, дистанционное управление выдвижными дверями, дистанционное управление громкостью ворот, панорамные двери, Открыватель двери с дистанционным управлением, система управления устройством закрывания дверей, занавески с дистанционным управлением, Хост сигнализации, сигнализация, дистанционное управление электромобилями с дистанционным управлением мотоциклом, дистанционное управление MP3.
Описание товара:

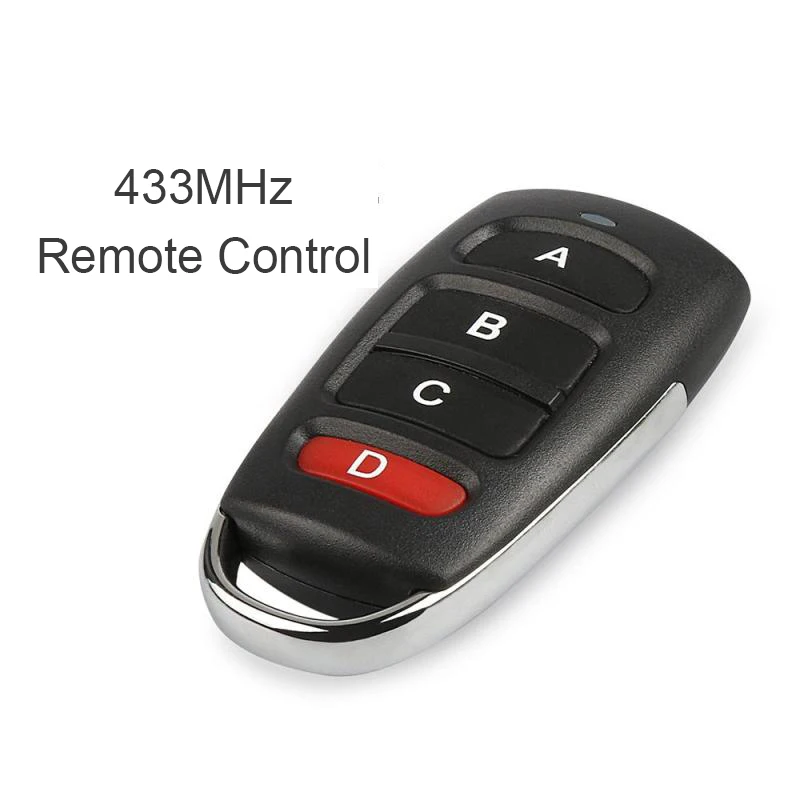

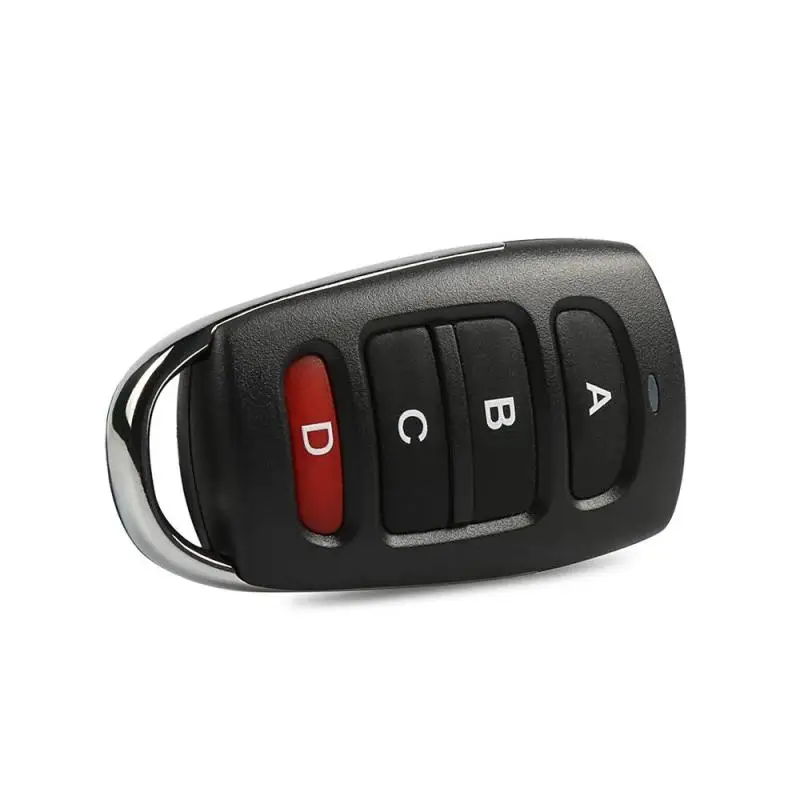

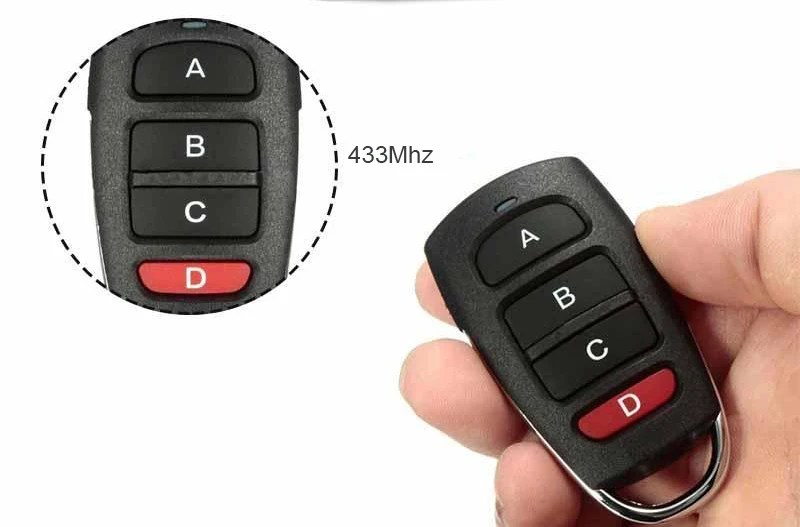

Характеристики передатчика:
Номер модели: KT16-4.
Материал: металл и ПВХ.
Тип продукта: Обучающий код (1527) Брелок дистанционного управления.
Частота RF: 433 МГц.
Поддерживаемый канал: Четыре канала.
Тип кодирования: Обучающий код (1527), фиксированный код (2262).
Кнопка: 4 кнопки (A,B,C,D).
Питание от: батарейки типа «Таблетка» 3 В (входит в комплект).
Система модуляции: ASK.
Рабочее напряжение: 12 В постоянного тока.
Рабочий ток: <25 мА.
Мощность передачи: + 13 дБм.
Частота Windage: ± 0,2 МГц.
Дальность передачи: 50 м (свободное пространство).
Цвет: черный.

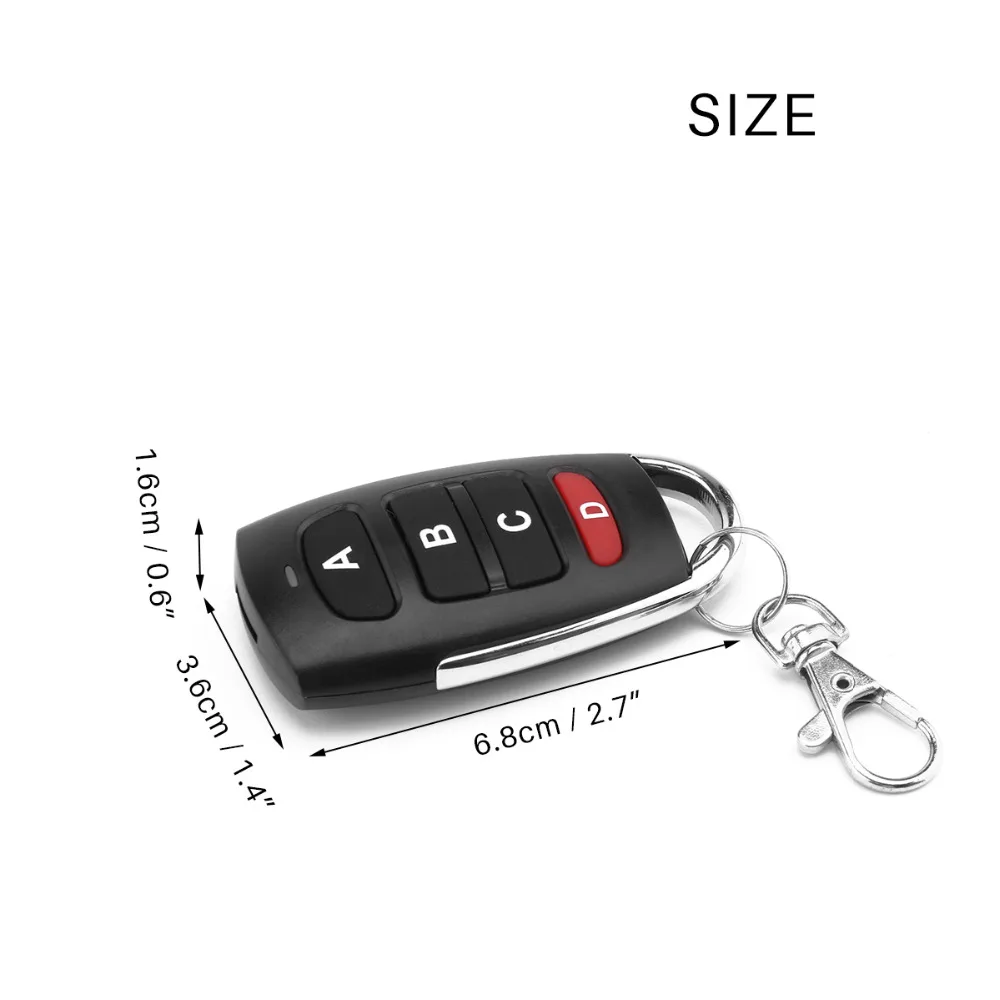

Посылка: 6,5*3,5*1,5 см/2,55*1,37 * дюйма.
Вес посылка: 35 г/1,23 унции.

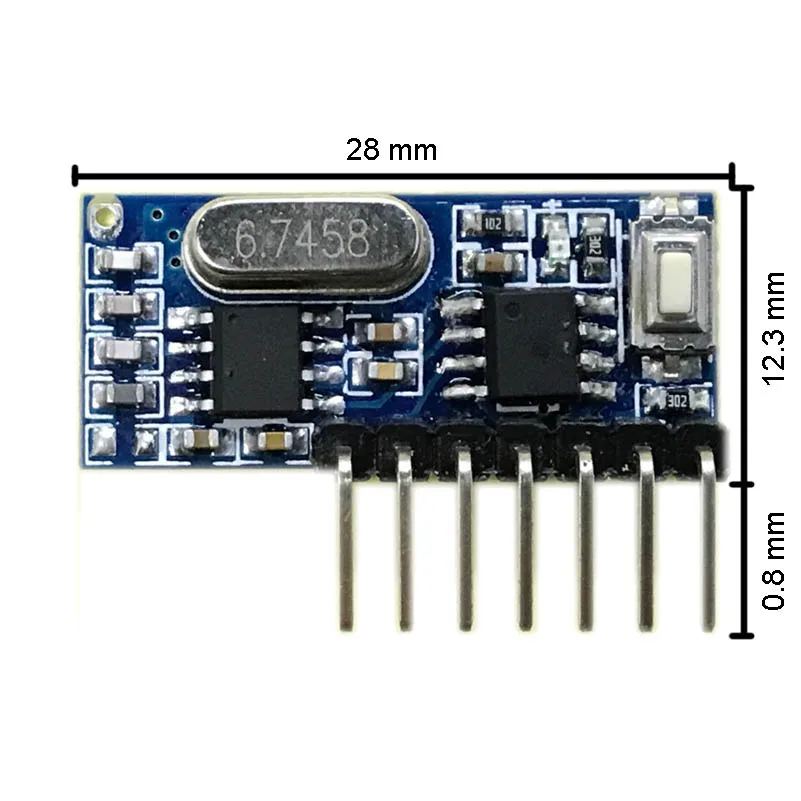

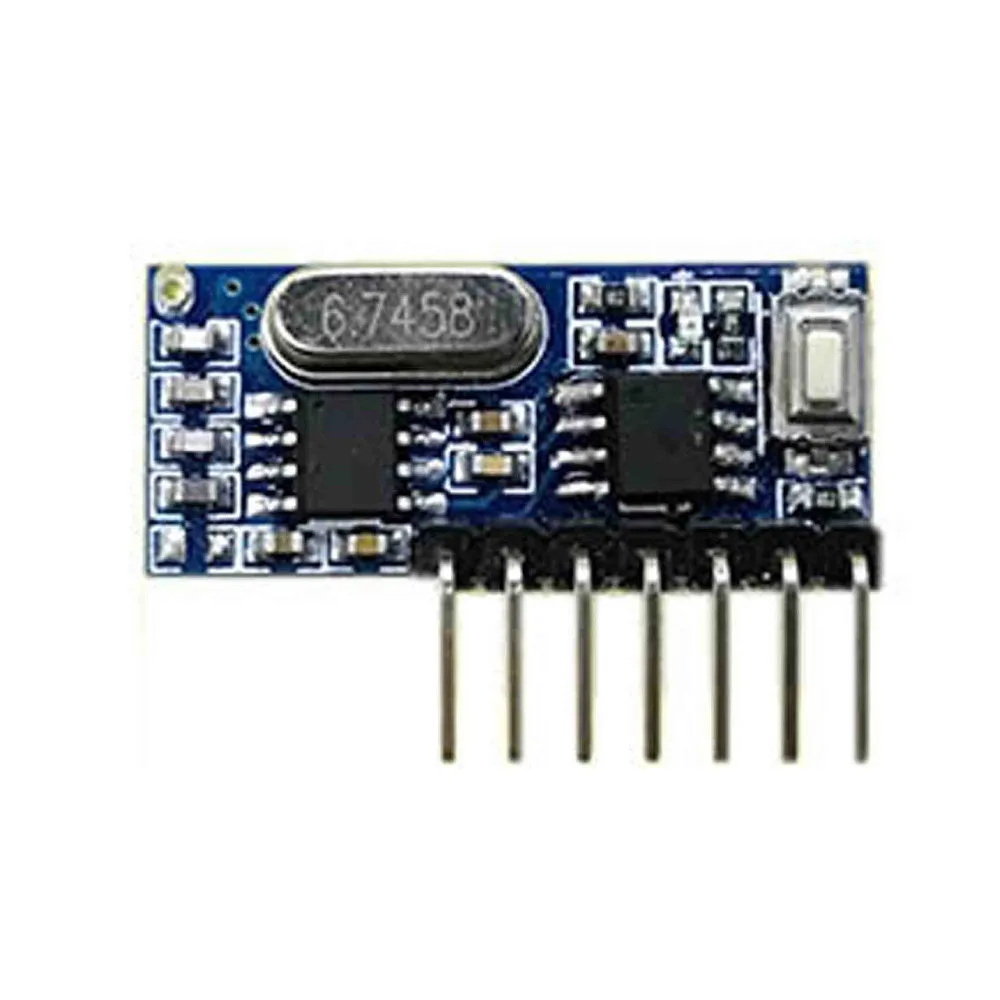

Характеристики приемника:
ПМодель продукта:RX480-E4
Рабочее напряжение: 3,3 ~ 5 в постоянного тока
Ток покоя: менее 5 мА
Рабочая частота: 433 МГц (другие могут быть настроены)
Чувствительность приема: -108 дБ
Дальность приема: 15 метров выше
Диапазон частот: ± 0,2 МГц
Рабочая температура: -25 ~ 75

Совместимый тип кодирования передатчика: EV1527
Если ваши передатчики не используют кодирование EV1527,
Они не будут подключаться к приемнику.
Инструкции
1. Удалить существующие данные:Нажмите кнопку обучения 8 раз. Ответ: светодиодный мигает 7 раз.
2. Изучение удаленного кода:Нажмите кнопку обучения один, два или три раза (см. Ниже).
Светодиодный включается:Активен режим обучения. Нажмите любую кнопку на пульте дистанционного управления.
Светодиодный индикатор мигает три раза:Обучение успешно завершено.
3. Тест:После вышеуказанной операции приемной платой можно управлять с помощью пульта дистанционного управления.
Больше передатчиков с разными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.
Возможно сочетание различных режимов.

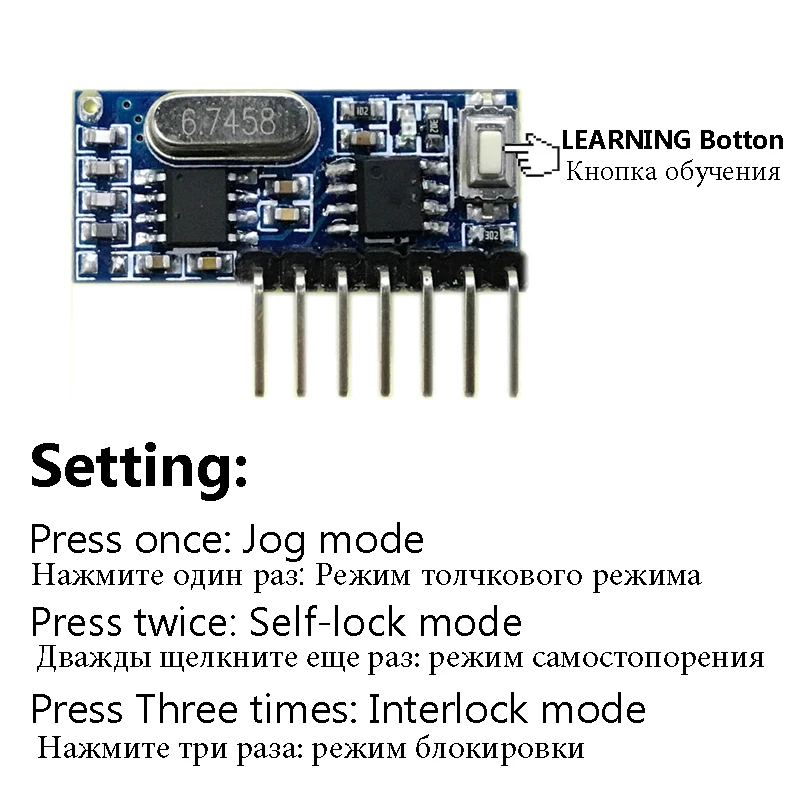

Использование кнопки (устанавливает режим и начинает процесс сопряжения):
Нажмите один раз:Режим ввода (мгновенный режим)
Нажмите дважды:Режим самоблокировки (переключение 4 каналов)
Нажмите три раза:Блокированный режим (выбранный канал активен и очищен, если другой канал активен)

Рабочий режим:Переключатель, самоблокировка, блокировка
Выход: 4-канальный сигнал уровня CMOS, соответствующий 4 кнопкам ABCD пульта дистанционного управления.

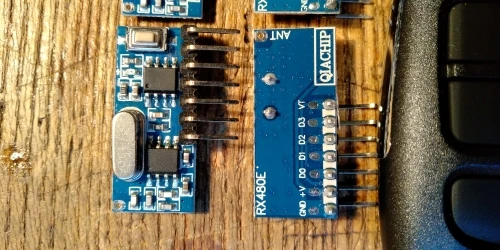

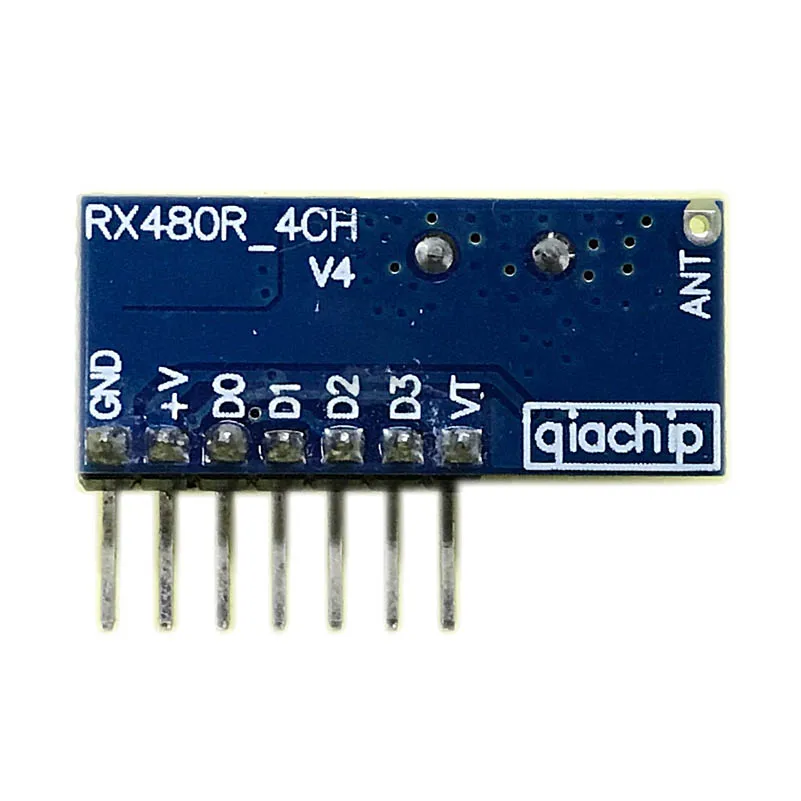

Инструкция по штифтам
GND: Заземление или отрицательный полюс
+ В: вход DC3.3 ~ 5 В
D0: вывод данных
D1: вывод данных
D2: вывод данных
D3: вывод данных
VT: светодиодный выход и кнопка обучения
Схема опорного провода:

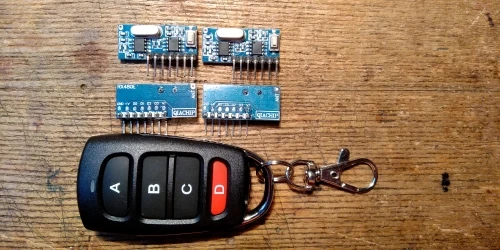

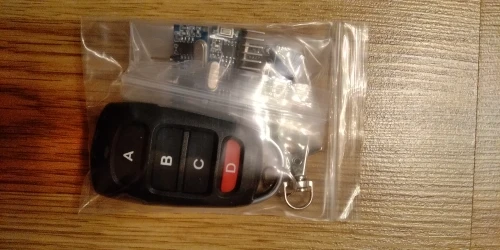

Посылка входит (3 варианта следующие):

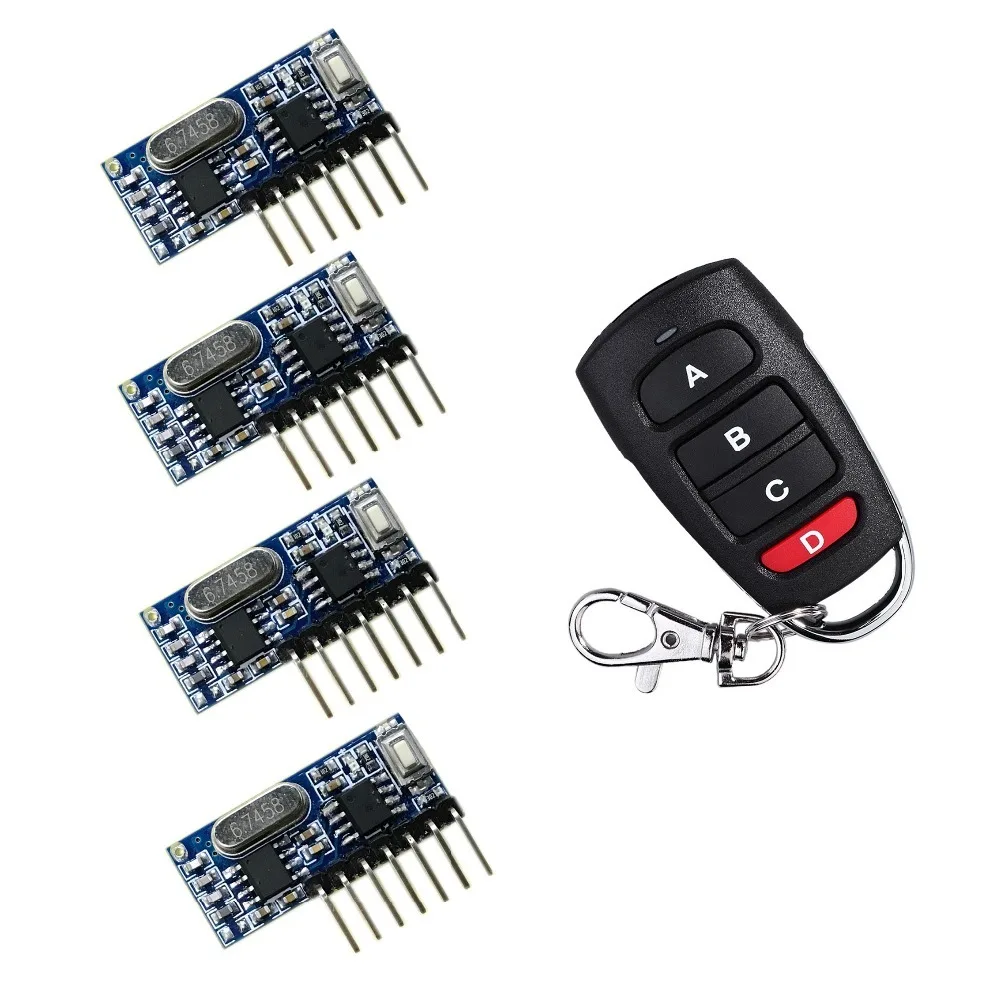

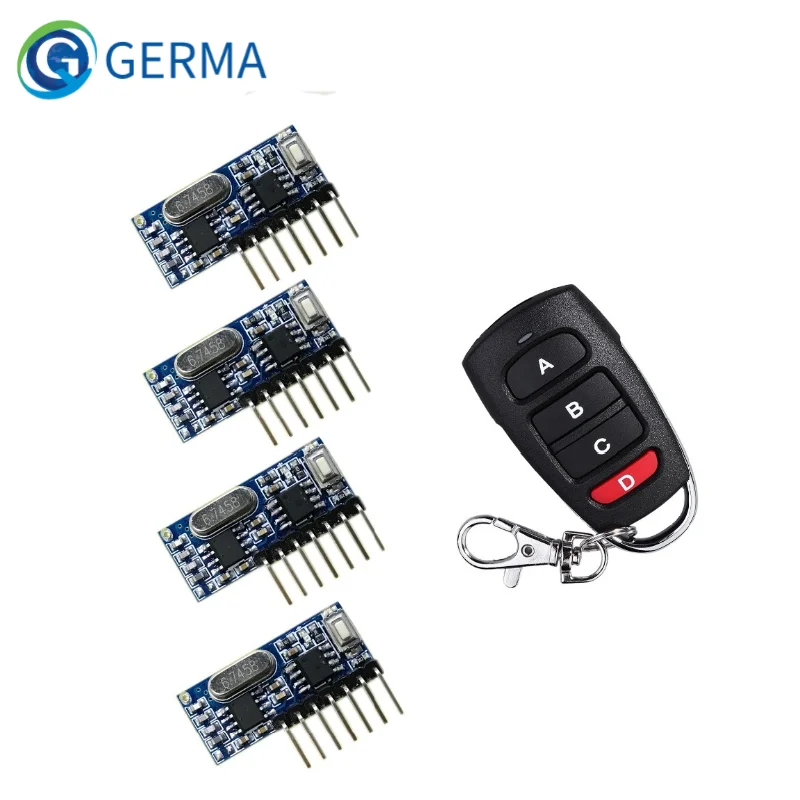

-1) модуль приемника и пульт дистанционного управления
4 шт. * обучающий код декодирующий ресивер
1 пульт дистанционного управления 433 МГц

-2) только приемный модуль
1 шт. * Модуль приемника

-3) только дистанционное управление
1 шт *4-кнопочный пульт дистанционного управления

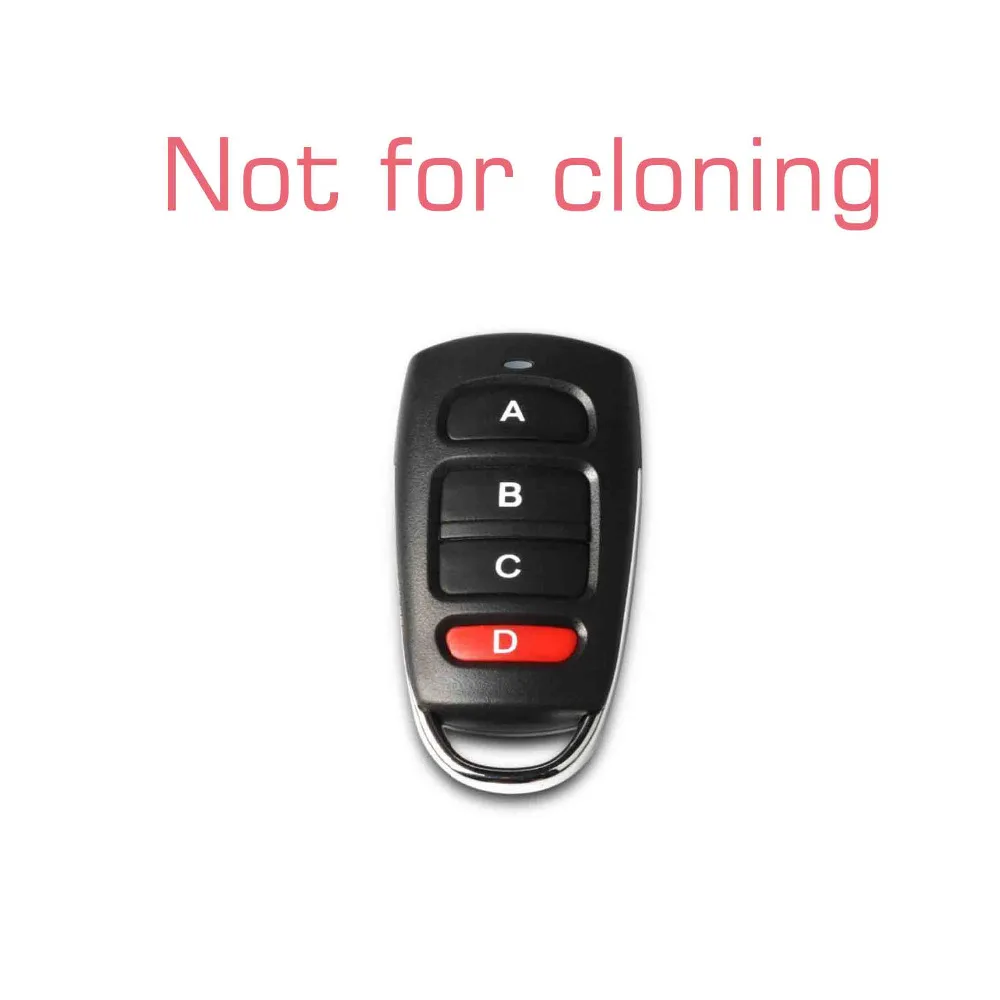

Этот не для клона!
Используется для подключения приемника.
