16-портовый чип czstar Impinj R2000, управление запасами активов, большой радиус действия, модуль считывания rfid uhf для отслеживания товаров

Преимущество:

1. Поддержка многократного считывания 1-500 тегов/секунд одновременно

2, с большим радиусом 0,1 м-35 м (может регулироваться тест демо-Выходная мощность)

3, долгое время стабильной работы, отличная производительность

4, более сильные анти-помехи/анти-столкновения символов, сильныйПроникающая способность

Номер модели:

Impinj r2000 чип uhf rfid считыватель модуль:

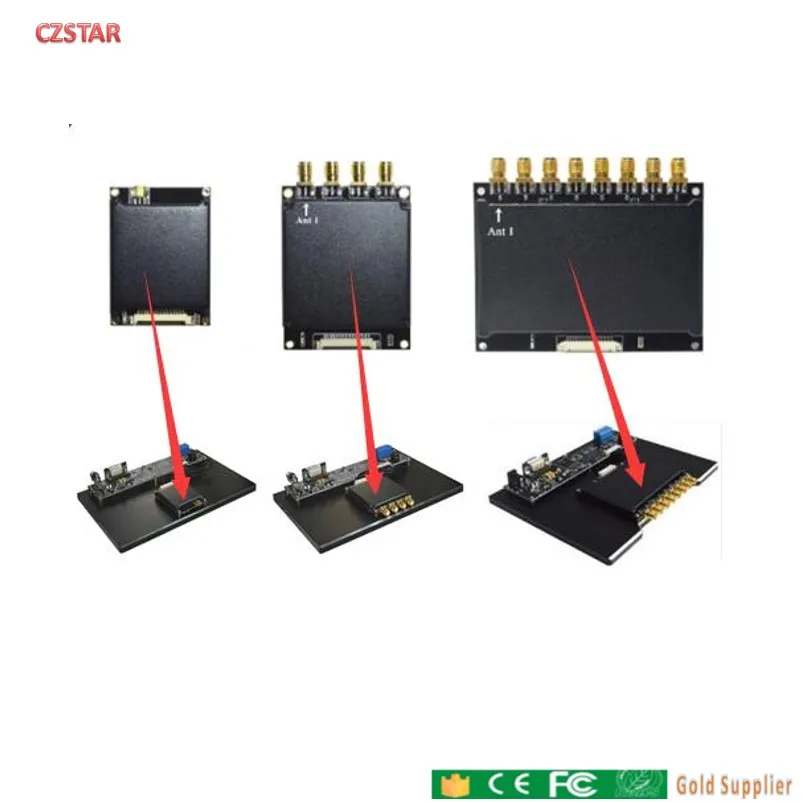

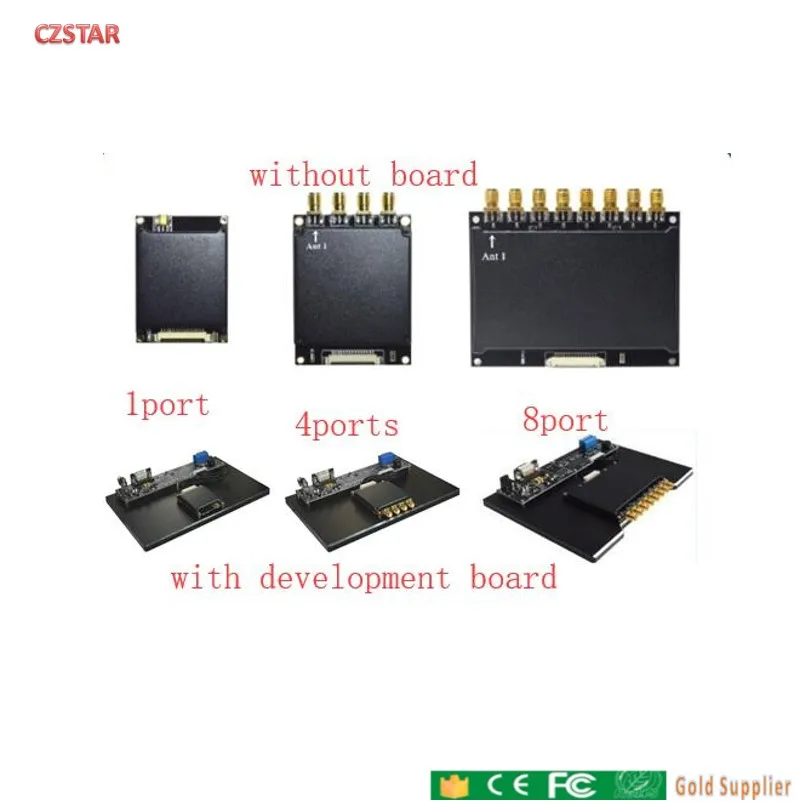

Шесть моделей могут быть дополнительно:

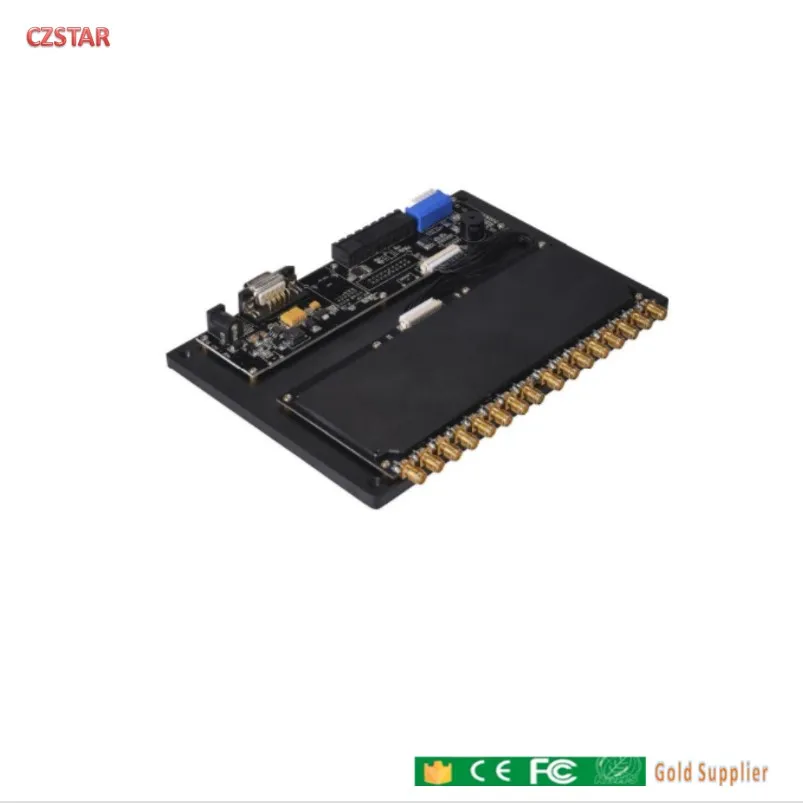

16 портов без платы: CZS18815 , 16 портов с платой: CZS18816

1 порт без платы: CZS1880 , 1 порт с платой: CZS1881

4 порта без платы: CZS1883 , 4 порта с платой: CZS1884

8 портов без платы: CZS1887 , 8 портов с платой: CZS1888

Название

Размеры

(С доской) 188*132*25 мм 77,5*51*7,8 мм (без макетной платы)

Чип

Чип indy impinj r2000

Диапазон чтения

1-35 м (зависит от метки и антенны/применения)

Частота

865-868 МГц (стандарт ЕС)/ 902-928 МГц (стандарт США)

Протокол

EPCglobal UHF класс 1 Gen 2 / ISO 18000-6C/ISO 18000-6B

Считайте тег

Многометочное считывание, 1-500меток/сек (зависит от антенны/метки и приложения)

Интерфейс (соединитель) из нержавеющей стали

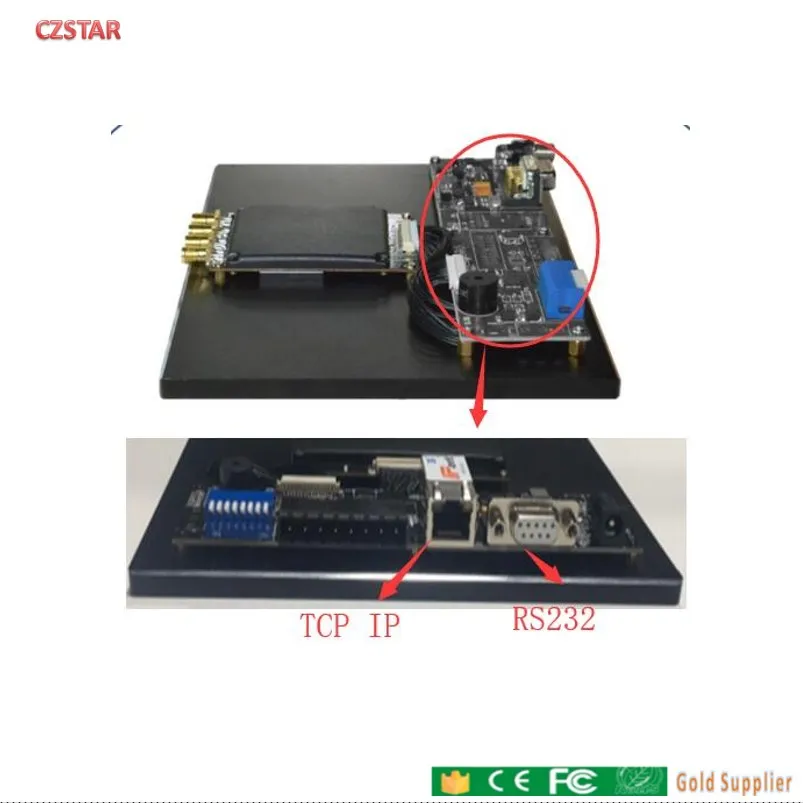

TCP/IP(RJ45)/Ethernet/RS-232(Serialport)/RS-485 (опционально)

Антенного разъема

1 порт с антенными разъемами MMCX, 4 порта/8 портов с разъемами SMA

Мощность питания

+ 12 В постоянного тока @ 2A

Макс Uart скорость передачи данных

115200 бит

Выход Мощность

18dBm - 30dBm

Режим ожидания ток

<50 мА (EN pin set high)

Ток в режиме сна

<100uA (EN pin set low)

Рабочий ток

1.2A +/-10%

Рабочая температура

-20 °C - + 55 °C

Температура хранения

-20 °C - + 85 °C

Влажность

<95% ( + 25 °C)

Выход Мощность точности

+/- 1dB

Выход Мощность это действительно плоский экран

+/- 0.2dB

Чувствительность приемника

< -85 дБм

Пиковая инвентаризации Скорость

1-500 тегов/сек

Тег буфера Размеры

1000 тегов @ 96bit EPC

Тег RSSI

Поддерживается

Антенна детектор

Поддерживается

Температура окружающей среды монитор

Поддерживается

Режим работы

Один/DRM

Хост Связь

TTL Uart

GPIO

2 входа; 2 выхода

Рассеивания тепла

Воздушное охлаждение

PIN-код

Определение

Описание продукта:

 1

GND

Подключитесь к полу:

 2

GND

 3

3,7 V - 5V DC

Подключите к источнику питания вместе

 4

3,7 V - 5V DC

 5

GPIO 3

Выход

 6

GPIO 4

Выход

 7

GPIO 1

Вход

 8

Зуммер

Уже управляемый, выходной ток> 50 мА

 9

UART_RXD

TTL Совместимость

10

UART_TXD

11

USB_DM

Для испытания только в том случае,

12

USB_DP

13

GPIO 2

Вход

14

RU

Высокий уровень позволяет модуль

15

GPIO 5

RS-485 управления направлением

Особенности

Описание

 1

РЧ чипы использовать INDY R2000

◆RF приемопередатчик Impinj Indy R2000.

 2

Высокопроизводительный алгоритм идентификации нескольких тегов

◆Лучший Алгоритм распознавания большего количества этикеток в промышленности.

◆Обеспечивает высокую эффективность распознавания.

 3

Оптимизированный алгоритм предотвращения столкновений для небольших приложений количества тегов

◆ Лучшее время отклика на бирку.

Оптимизирован для применения в небольших количествах.

 4

Двойной Процессор архитектурный дизайн

◆Основной ЦП отвечает за инвентаризацию тегов, первый ЦП отвечает за управление данными. Инвентаризация и передача данных являются параллельными и одновременными. Эта функция значительно улучшает общую производительность.

◆Зам ЦП отвечает за генерирование реальных случайных чисел.

◆Зам ЦП отвечает за состояние работы системы мониторинга и контроля.

 5

Функция быстрого опроса четырех антенн

◆Высокая скорость опроса четырех антенн. Самое короткое время для каждого опроса антенны около 25 мс.

◆Can настраивается отдельно от времени опроса каждой антенны.

 6

Модель инвентаризации двух видов этикеток

◆ Режим кэша и режим реального времени.

◆Во-первых, поместите в кэш и фильтрацию многократных данных после кэширования шаблон для чтения этикетки, без избыточности данных.

◆Загрузите сразу после считывания этикеток в режиме реального времени, пользователи могут получить данные тегов немедленно.

 7

Аппаратные средства аварии мониторинга

◆Аппаратный контроль состояния работы ЦП.

◆ 24 hoursx 365 дней постоянного работать не разбивайте.

 8

Низкого напряжения

◆Can выполняться под 3,7 V напряжения.

◆Можно использовать литиевые батареи для подачи электроэнергии.

 9

Низкая Мощность дизайн расхода

◆Пиковый ток является самым большим, когда полная выходная мощность 1.2A +/-10%.

10

РЧ-усилитель мониторинг состояния

◆Мониторинг рабочего состояния усилителя мощности RF.

◆Убедитесь, что усилитель мощности не является насыщенным состоянием. Гарантируем стабильность работы усилителя мощности в течение длительного времени.

11

18000-6B все функции протокола

◆Для достижения всех функций чтения протокола 18000-6 B

◆Может быстро переключаться между двойным соглашением, реализовывать чтение двойной метки протокола одновременно.

12

18000-6B считывание больших данных в одно время

◆Время считывания 216 байт в одно время <500 мс.

◆ Время записи 216 байт в одно время <3,5 мегабайт.

◆Для чтения и записи любой длины данных за один раз.

◆Чтение и письмо стабильны и надежны, процент успеха почти на 100%. Воплощает качество передачи данных R2000.

13

Подключение антенны мониторинг состояния

◆Судите состояние подключения антенны, Чувствительность может быть настроена. Может защитить приемник.

◆ Может быть закрыт по команде.

14

Антенное соединение режима разделения трансивера

◆Чувствительность приема антенного соединения улучшает 13 дБ в режиме разделения трансиверов.

15

Высокая мощность светодиодный драйвер

◆Модуль может обеспечить 50 мА стабильного выходного тока привода высокой мощности Светодиодный.

16

Отличная Встроенная система электропитания

◆Встроенный восемь независимых источников питания. Каждый компонент независимым источником питания.

◆Вся мощность с функцией мягкого запуска, чтобы обеспечить стабильность напряжения в любое время.

17

Более точечный бортовой датчик температуры

◆Многоточечный мониторинг, рабочая температура точной системы управления.

18

Двойное резервное копирование выходная мощность коррекция

◆Обеспечить точный контроль выходной мощности RF.

◆Модуль проверки мощности двух друг друга резервного копирования. Если повреждение в то же время, система может работать нормально.

19

Лаконичная и эффективная система управления

◆Система инструкций на основе последовательного порта.

◆Простая, эффективная, удобная, быстрая интеграция.

20

Выдающиеся Тепловая конструкция

◆Все нагревательные устройства с теплопроводящей структурой. ◆Large области теплоотвод интерфейсом. ◆Интерфейс теплового соединения использует твердые материалы с высокой теплопроводностью, не-летучие при высокой температуре.

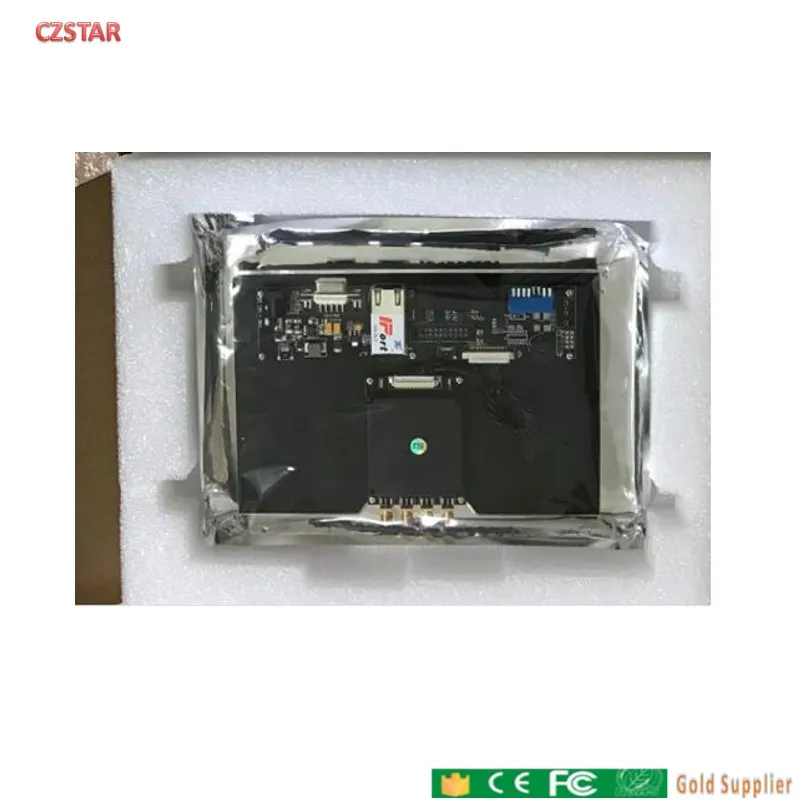

 1Шт. uhf считыватель радиочастотных меток

1 шт. rs232/tcp ip кабель

1 КОМПЛЕКТ ИСТОЧНИКА ПИТАНИЯ

1 шт. руководство пользователя на английском языке/тестовая демонстрация/sdk

5 шт uhf rfid тег образца
