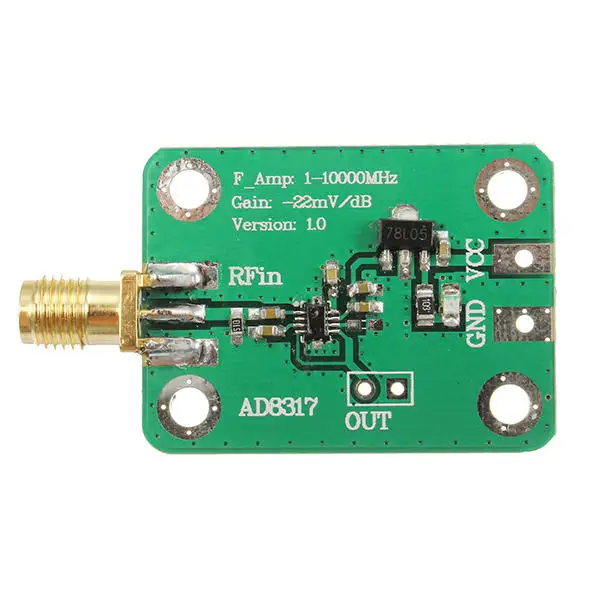

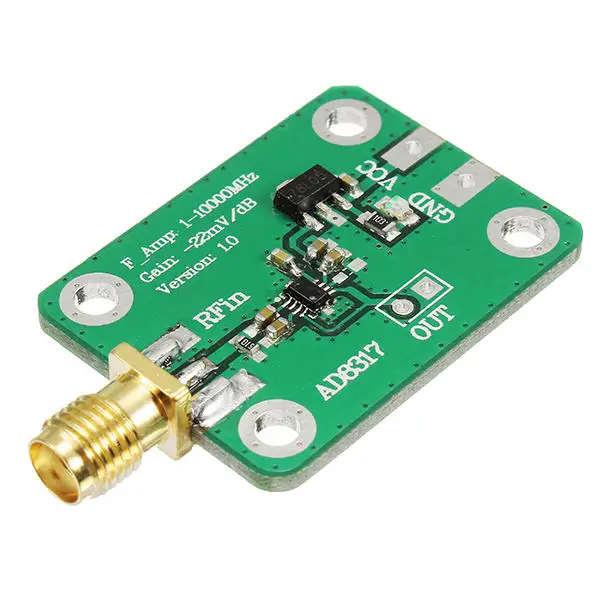

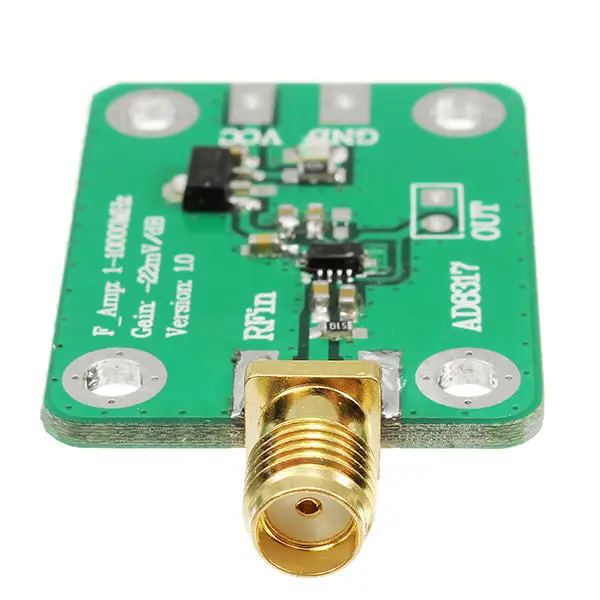

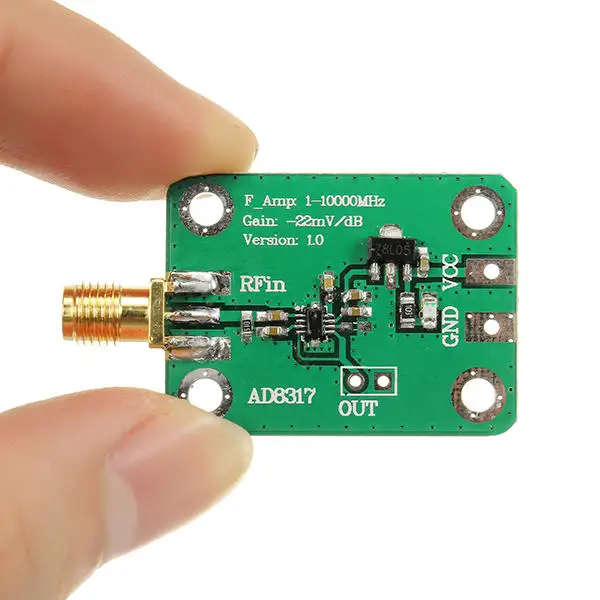

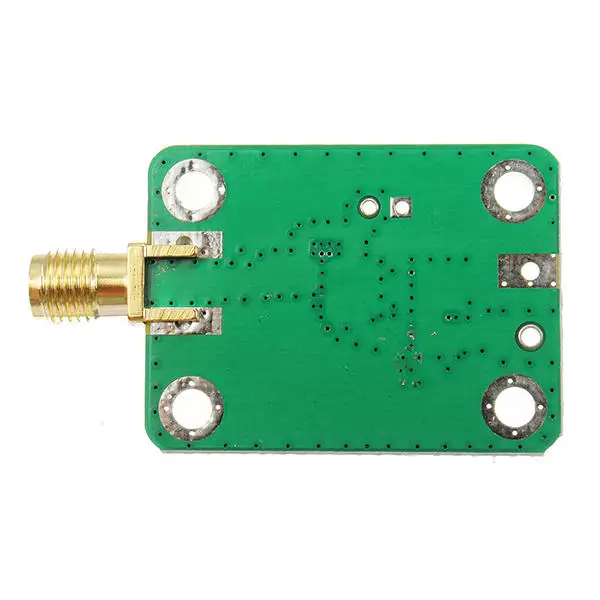

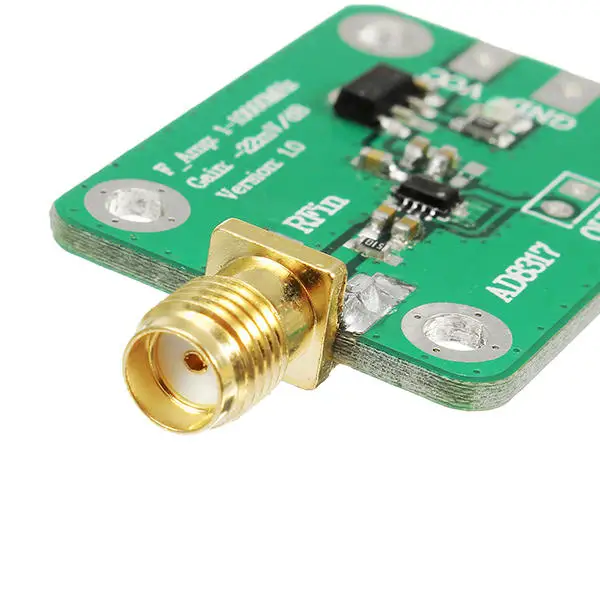

AD8317 радиочастотный логарифмический детектор, измеритель мощности 1 м-10000 МГц

Использование продукта: Продукт разработан с использованием чипа AD8317 компании ADI и используется для обнаружения мощности радиосигнала, диапазон частот обнаружения 1 м-10 ГГц, может обнаруживать мощность от-55 дБм до-0 дБм радиосигнала, благодаря чему радиосигнал преобразуется в выходное напряжение постоянного тока. Чем больше амплитуда или мощность радиосигнала, тем выше выходное напряжение, а выходное напряжение непосредственно пропорционально логарифму амплитуды входного сигнала, таким образом расширяется динамический диапазон обнаруженного сигнала, который колеблется от 55 дБ. Он может широко использоваться при обнаружении радиочастотного сигнала, измерении мощности сигнала, обнаружении силы окружающего поля, также может использоваться как часть автоматического контроля усиления и автоматического контроля уровня. Технические индикаторы: Рабочая частота: 1M-10000MHz Мощность измерения: от-55 дБм до-0 дБм Выходное напряжение: 0,33-1,65 в Наклон обнаружения: -22 мВ/дБм (стандартный) Входное сопротивление: 50 Ом Напряжение питания: 7-15 в Типовая кривая срабатывания детектора:

Посылка входит:

1 x AD8317 радиочастотный логарифмический детектор измеритель мощности 1M-10000MHz
