Описание:

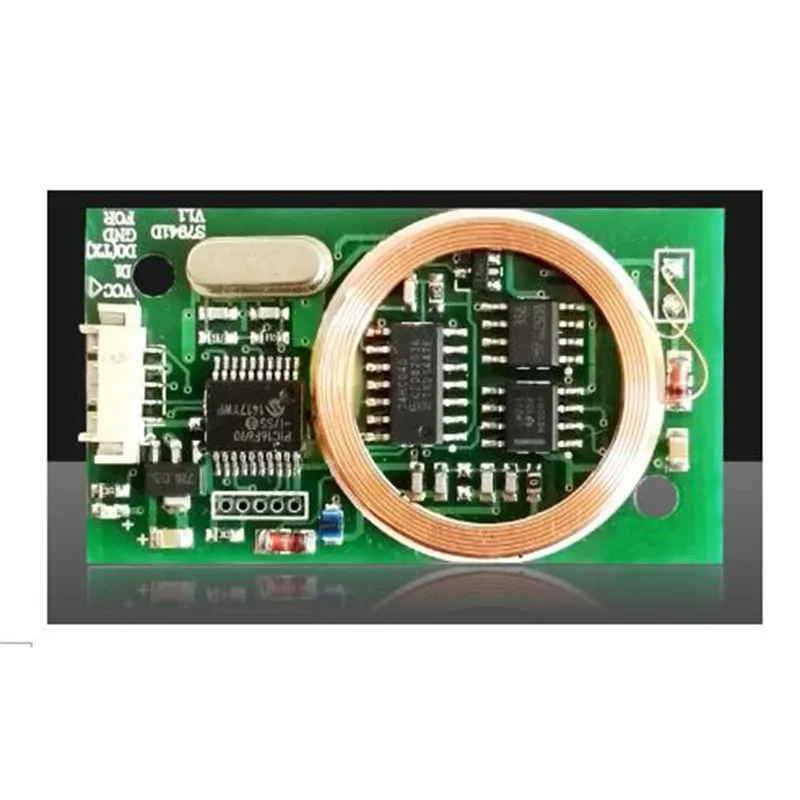

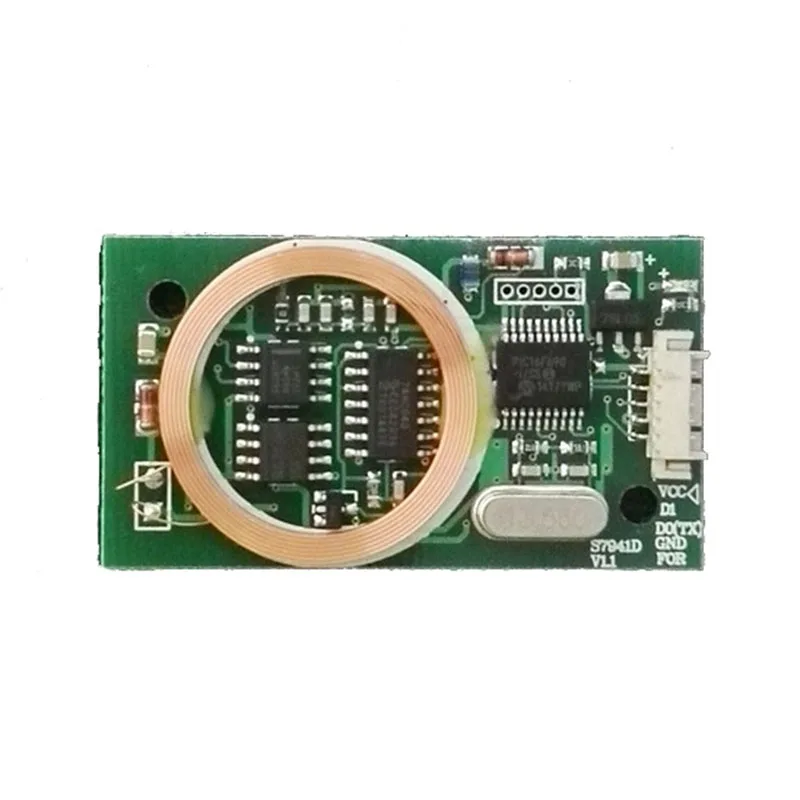

7941D модуль считывания карт, интегрированный с высокопроизводительным кардридером, радиочастотной схемой и антенной, поддерживает ID и IC карты и может выбрать Интерфейс Wiegand или Uart для вывода данных. Малый размер, прост в использовании в большом количестве оборудования, таких как машины по отпечаткам пальцев, машины посещаемости, контроль доступа.
Характеристика:
Напряжение: DC5V
Ток: 40 мА
Поддержка 125 кГц
Интерфейс: Wiegand
Размер: 47 мм * 26 мм * 5 мм (включая антенны)
Рабочая температура: -20-70
EM4100 Расстояние считывания карт> 8 см
Mifare, S50, S70, Desfire, FM1208, расстояние считывания карт> 5 см
Описание интерфейса:
Мощность: DC5V источник питания, выберите линейность мощности может получить лучшие эффекты.
D1D0:wiegand data output DATA1,DATA0
Для: Выбор формата (подвешивание означает W26, подключение к земле означает W34)
Введение в интерфейс Wiegand выход:
Когда карта обнаруживает, серийный номер карты будет выводиться через две линии передачи данных Data0 и Data1
Когда Data0 и Data1 находятся в отсутствии выхода данных, они все высоки
Бит данных 0 производит низкий уровень 400us на линии Data0
Бит данных 1 производит низкий уровень 400us на линии Data1
Длина каждой информации составляет 2400us
Каждая карта Mifare имеет серию из 4 байтов, и мы выводим три байта в ней
Добавьте 12 бит паритета спереди, плюс 12 бит паритета сзади, в общей сложности 26 бит данных
Номер карты: 6B 3D 12 D6
Выходные данные: 3D 12 D6
Вопросы, требующие внимания:
Далеко от источников помех, помехи слишком сильны, чтобы повлиять на чтение карт
Линейный источник питания, очевидно, может улучшить расстояние чтения и эффект. Импульсный источник питания имеет определенное затухание на расстояние чтения карты, но это не влияет на нормальную и стабильную работу
Диапазон 3-5 в модуля может работать должным образом, и не может использоваться Высокое напряжение
Сам модуль генерирует высокочастотные сигналы, которые могут мешать аналоговой схеме. Расположение модуля должно быть на определенном расстоянии от зуммера, расстояние слишком близко, чтобы сделать звук зуммера маленьким
