Последнее обновление: 14.03.2022
Частота
Модель
SGP1002S
SGP1005S
SGP1010S
Синуса
0,01 Гц 2 МГц
0,01 Гц-5 МГц
0,01 Гц-10 МГц
Квадратной формы
0,01 Гц 2 МГц
0,01 Гц-5 МГц
0,01 Гц-10 МГц
Пандус/Треугольники
0,01 Гц 2 МГц
0,01 Гц-5 МГц
0,01 Гц-10 МГц
Пульс
0,01 Гц 2 МГц
0,01 Гц-5 МГц
0,01 Гц-10 МГц
TTL
0,01 Гц 2 МГц
0,01 Гц-5 МГц
0,01 Гц-10 МГц
Прочие ожерелья и подвески
0,01 Гц 2 МГц
0,01 Гц-5 МГц
0,01 Гц-10 МГц
Сигнал Выход Функция
Выход сигналов
Синусоидальная волна, квадратная волна (регулируемый Рабочий цикл) и треугольная волна (включая волну пилообразного типа)
Выход амплитуда
≥ 10Vp-p (выход сигнала, без нагрузки) (макс) около 0.1Vp-p (мин)
Выход сопротивление
51Ω ± 10% (выход сигнала)
DC офсетная печать
± 3 В (без нагрузки)
Разрешение
0,01 Гц (10 МГц)
Точность частоты
± 5 × 10-6
Стабильность частоты
± 2 × 10-6/3 часа
Синусоидальная волна искажений
≤ 0.8% (эталонная частота-1 кГц)
Треугольники линейность
≥ 98% (0,01 Гц ~ 10 кГц)
Регулируемые по высоте люстры, время
≤ 100 нс (квадратная волна)
Рабочий диапазон
1% ~ 99% (цифровой режим управления)
TTL Выход Функция
Амплитуда
> 3Vp-p
Веером
> 20 TTL нагрузки
Функции счетчика
Ряд счетчика
0-4294967295
Частотомер диапазон
1 Гц ~ 60 МГц
Вход Напряжение диапазон
0.5Vp-p ~ 20Vp-p
Функция развертки
Режим развертки
Линейная развертка, логарифмическая развертка
Диапазон развертки
FM1 (предварительный набор) до fM2 (предварительный набор)
Время развертки
1s ~ 99s
Прочие ожерелья и подвески

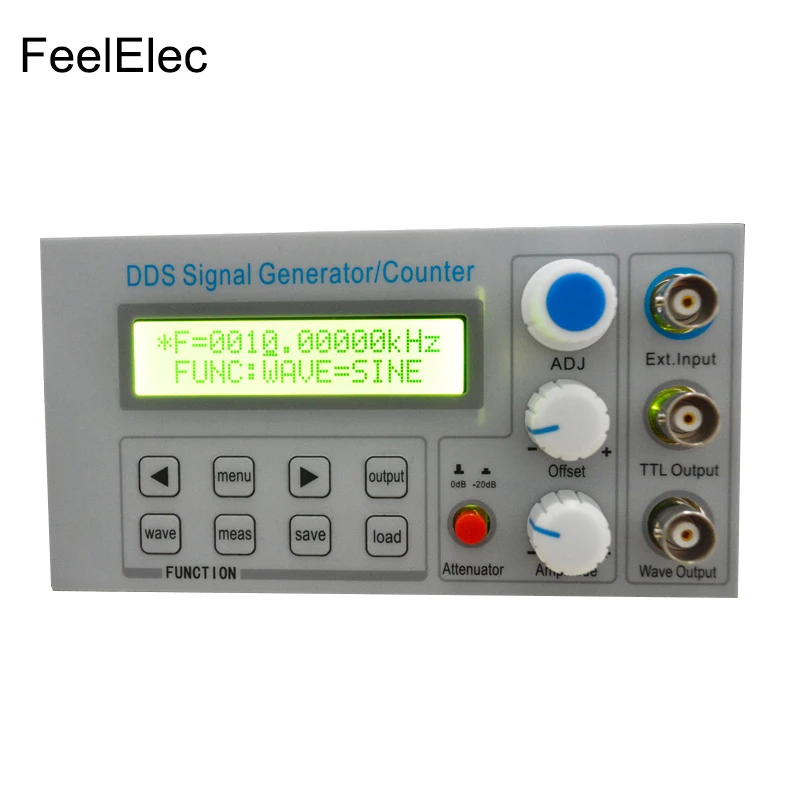

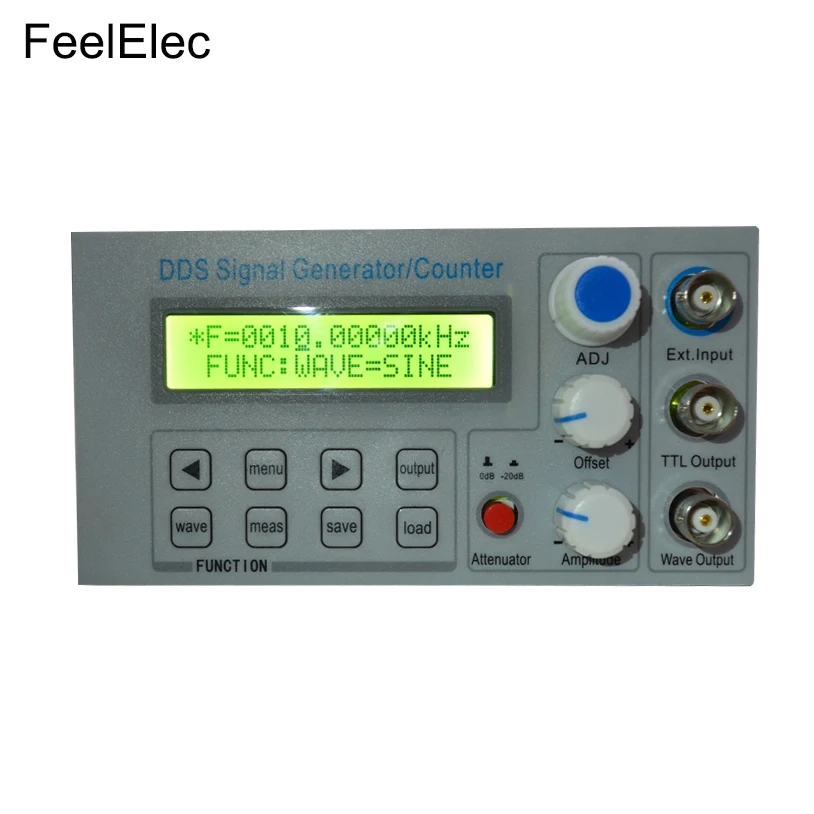

Дисплей
LCD1602 на английском языке
Сохранение и загрузка параметр
M0-M9(M0: нагрузка по умолчанию)
Размеры
135 мм * 65 мм * 35 мм
Звуковой сигнал предупредительный звуковой сигнал
Можно включить/выключить, установив
Технология производства
Технология поверхностного монтажа, масштабная интегральная схема, надежная и долговечная
Управление характеристика
Управление кнопками, Регулировка ручки непрерывно
Условия требование
Температура: 0 ~ 40 ℃ Влажность: 0,5% 80%
