Особенности:
* 7 выгодных режимов работы: Мгновенный режим, режим переключения, фиксированный, 2-канальный мгновенный режим + 2-канальный режим переключения, 2-канальный мгновенный режим + 2-канальный режим переключения, 2-канальный режим переключения + 2-канальный режим фиксации, независимый 2-канальный режим фиксации + Независимый 2-канальный режим фиксации.
* Поддержка Тип дистанционного управления (код поддержки): Обучающий код (1527), фиксированный код (2262).
* Поддержка сохранения количества пультов дистанционного управления: 25 шт. (Примечание: в системе можно хранить до 25 пультов дистанционного управления, если в пультах больше 25 шт., то начальный пульт дистанционного управления будет потерян).
* Режим работы RF: Супергетеродинный прием (режим модуляции: ASK). Использование технологии беспроводного кодирования, без направления, Переключайте, не мешая друг другу.
* Идеально подходит для дистанционного управления выключателем входной охраны, выключателем управления освещением, воротами/окнами с электрическим приводом, рольставнями, гаражными воротами, воротами с электрическим приводом и другим телекоммуникационным оборудованием.
Технические характеристики (технический индекс):
Модель: KR1204-4
Тип продукта: 4-канальный пульт дистанционного управления
Режим работы RF: Супергетеродинный прием ASK
Режим модуляции: ASK
Режим работы: Мгновенный/Переключение/фиксация и т. д.
Подходящий режим: Интеллектуальный обучающий код.
Рабочее напряжение: 12 В постоянного тока
Ток покоя: 5 мА
Частота RF: 433 МГц
Выходной ток: ≤ 10 А
Чувствительность приема:> дБм
Диапазон дистанционного управления: >50 м (свободное пространство)
Режим вывода: сухой контакт/выход напряжения
Способ проводного подключения: фиксированная проводка

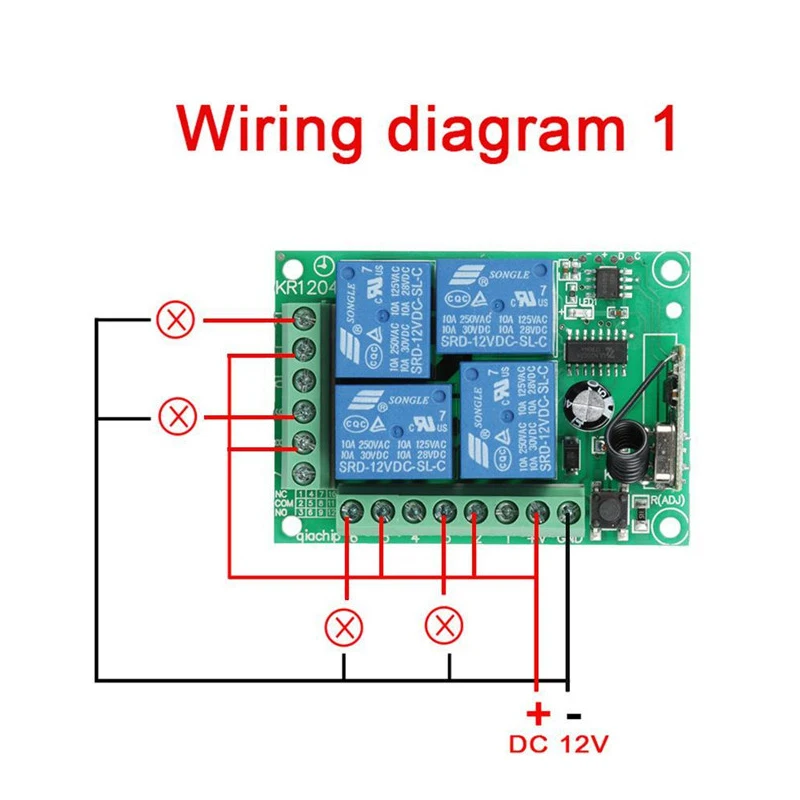

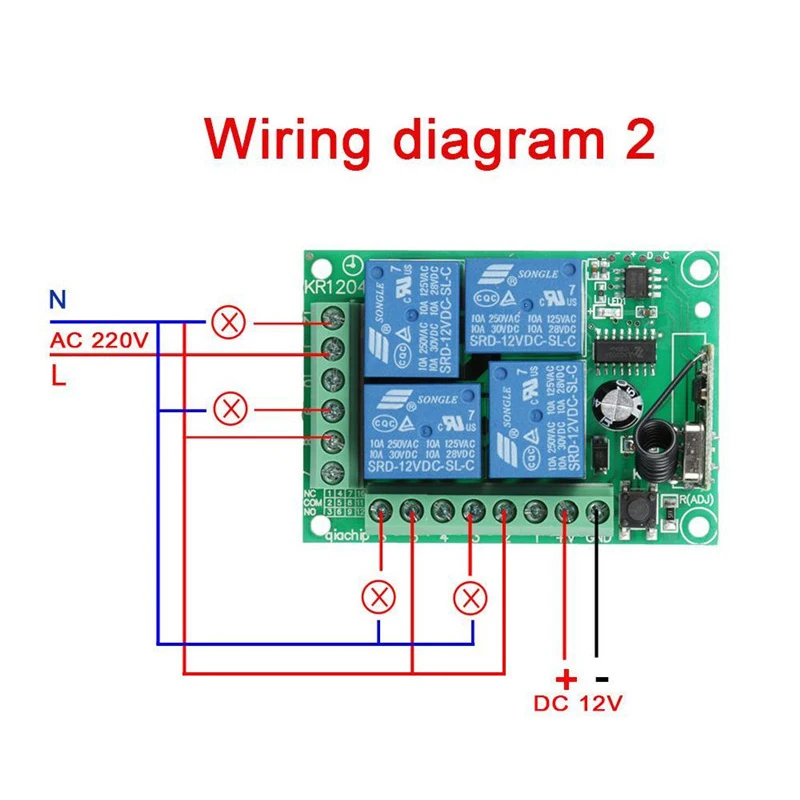

Проводной порт:
+ V = положительный вход полюса
GND = отрицательный вход полюса
1.KC1 обычное замкнутое реле (NC)
2. Стандартное реле KC1 (COM)
3.KC1 обычное открытие реле (нет)
4.KC3 обычное замкнутое реле (NC)
5. Стандартное реле KC3 (COM)
6.KC3 обычное открытие реле (нет)
7.KC2 обычное замкнутое реле (NC)
8. Стандартное реле KC2 (COM)
9.KC2 нормальное открытие реле (нет)
10.KC4 обычное замкнутое реле (NC)
11. Обычное реле KC4 (COM)
12.KC4 обычное открытие реле (нет)
(Когда реле включено, NO и COM подключены).

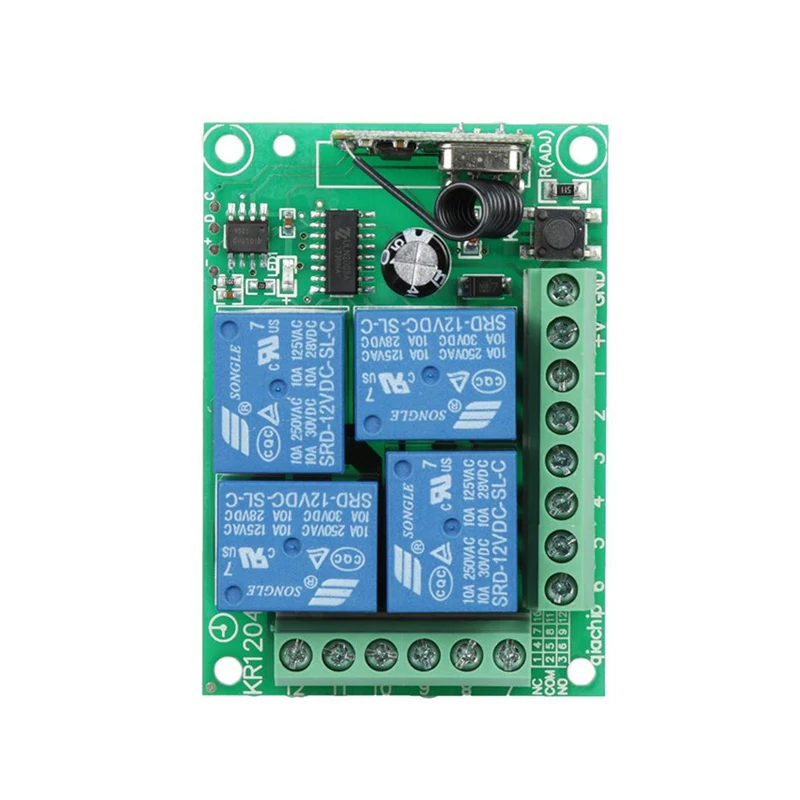

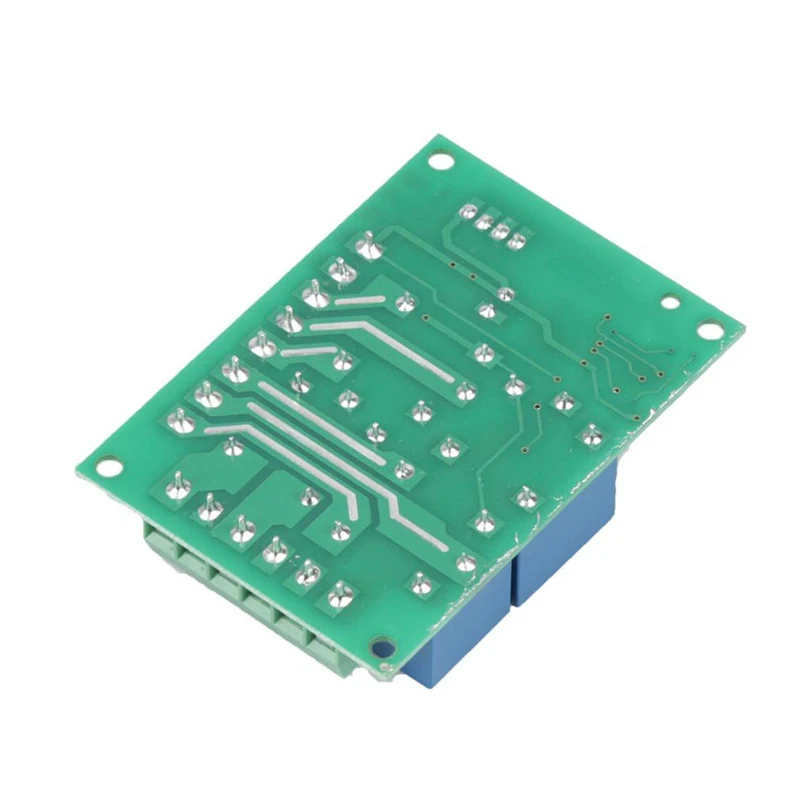

Цвет: зеленый (печатная плата), белый (внешний корпус).

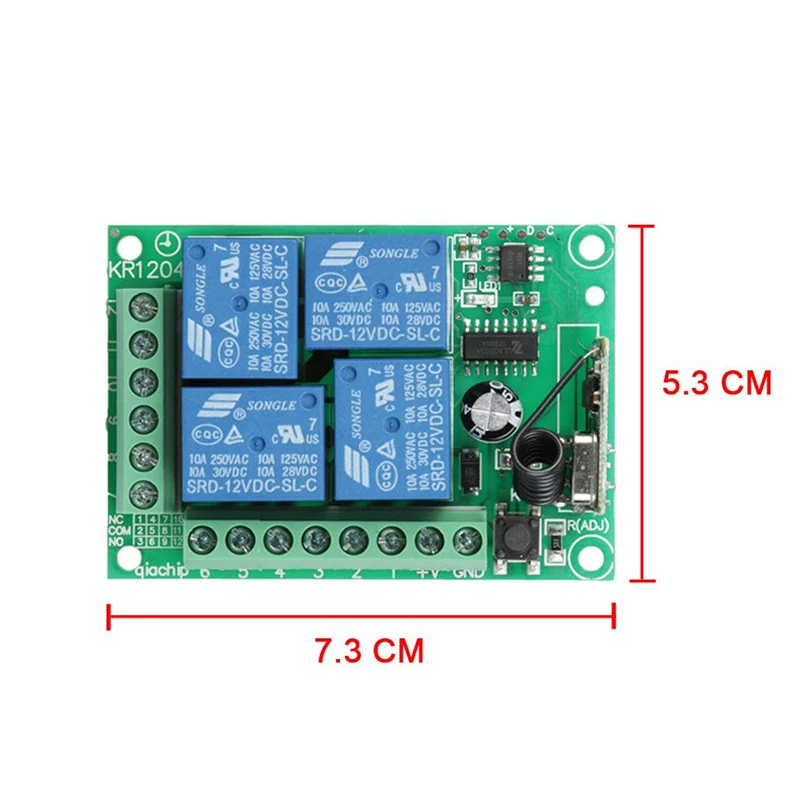

Размер печатной платы: 7,3*5,3*2,5 см/2,87*2,0 * 0.98in
Вес печатной платы: 59,4 г/2,0 унции
Посылка: 7,5*5,5*3,0 см/2,95*2,16 * 1.18in
Вес посылка: 77 г/2,7 унции
Посылка тация:

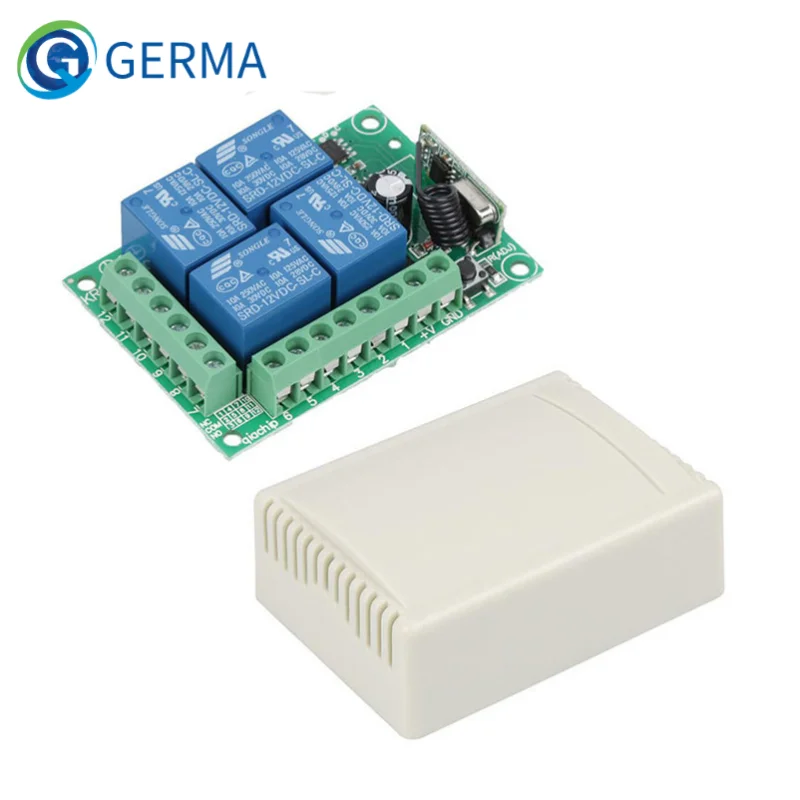

4-канальный пульт дистанционного управления 1 шт * KR1204-4(С внешней крышкой)
Описание операции:
О режиме работы:
1. Мгновенные/очки:Нажмите и удерживайте-> ВКЛ; Отпустите-> ВЫКЛ
Продолжайте нажимать одну кнопку, соответствующий канал работает/включается; Отпустите палец, чтобы остановить/выключить. (Для 4-канального переключателя (приемника) требуется пульт дистанционного управления с 4 кнопками (передатчик)
2. Переключение/самоблокировка:Нажмите-> ВКЛ; Нажмите еще раз-> ВЫКЛ
Нажмите одну кнопку один раз, соответствующий канал работает/включается; Нажмите ту же кнопку еще раз, чтобы остановить/выключить. (Для 4-канального переключателя (приемника) требуется 4-кнопочный пульт дистанционного управления (передатчик).
3. Фиксация/межблокировка:Нажмите-> ВКЛ; Нажмите другую кнопку-> ВЫКЛ
Нажмите одну кнопку один раз, соответствующий канал работает/включается; Нажмите другую кнопку-это стоп/выкл (в то же время работает другой соответствующий канал). (Для 4-канального переключателя (приемника) требуется пульт дистанционного управления с 4 кнопками (передатчик).
Настройка рабочего режима:

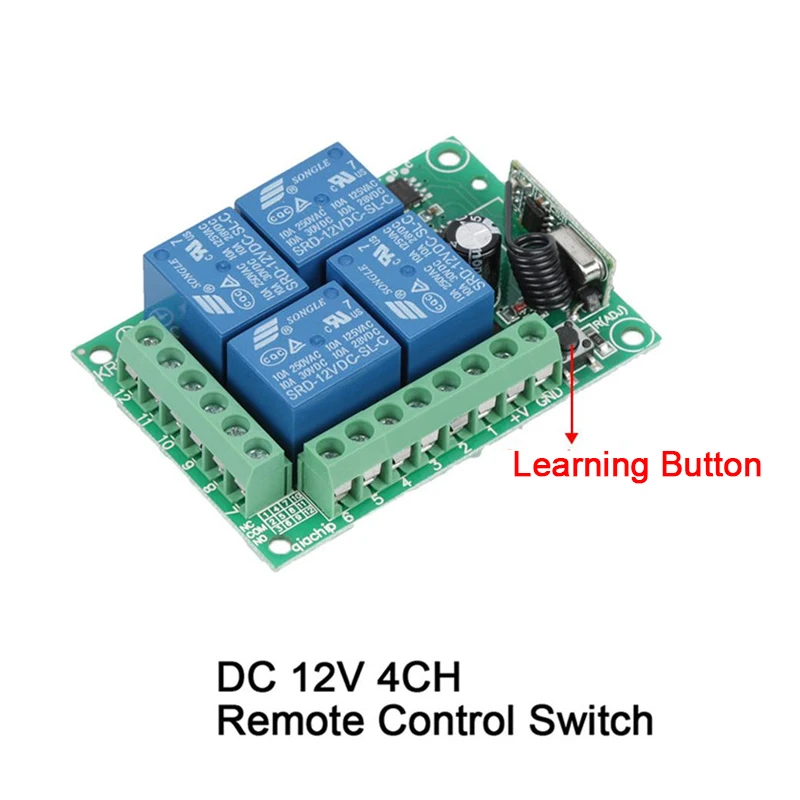

1. Мгновенный режим:Нажмите кнопку обучения на плате приемника один раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную установку мгновенного режима.
2. Режим переключения:Дважды нажмите кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнализация СВЕТОДИОДНЫЙ Одом дистанционного управления означает успешную установку режима переключения.
3. Фиксированный режим:Трижды нажмите кнопку обучения на плате приемника (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите первую кнопку на пульте, следуйте за второй кнопкой дистанционного управления, трижды сигнализация СВЕТОДИОДНЫЙ ным индикатором дистанционного управления означает успешную установку режима фиксации (первая кнопка обозначает ВКЛ, вторая кнопка обозначает выкл).
4,2-канальный мгновенный + 2-канальный переключатель:Нажмите кнопку обучения на плате приемника четыре раза (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную настройку.
5. 2CH мгновенный + 2CH фиксированный:Нажмите кнопку обучения на плате приемника пять раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную настройку.
6. 2-канальный переключатель + 2-канальный фиксированный:Нажмите кнопку обучения на плате приемника шесть раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную настройку.
7. 2-канальная фиксация + 2-канальная Фиксация:Нажмите кнопку обучения на плате приемника семь раз (светодиодный индикатор на плате приемника будет сигнализировать одновременно), затем нажмите любую кнопку дистанционного управления, трижды сигнал светодиодный одного индикатора дистанционного управления означает успешную настройку.
8. Удаление существующих данных дистанционного управления:При нажатии кнопки обучения на плате приемника восемь раз светодиодный индикатор на плате приемника мигнет восемь раз, это означает, что существующие пульты дистанционного управления успешно удалены.
Примечания:
1. Пожалуйста, не заряжайте работу, вы должны отключить питание и продолжить работу после проверки и исправления электричества.
2. Пожалуйста, немедленно замените батарею, если напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближайтесь к передаче).
3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных электромагнитных помех при использовании беспроводных радиочастотных продуктов, и избегайте слишком короткого расстояния между пультом дистанционного управления и платой приемника.
4. Пожалуйста, избегайте неправильного использования продукта. Неправильное использование приведет к снижению производительности и срока службы продукта, это может серьезно повредить продукт и даже создать угрозу для вашей безопасности.
