Последнее обновление: 21.09.2024

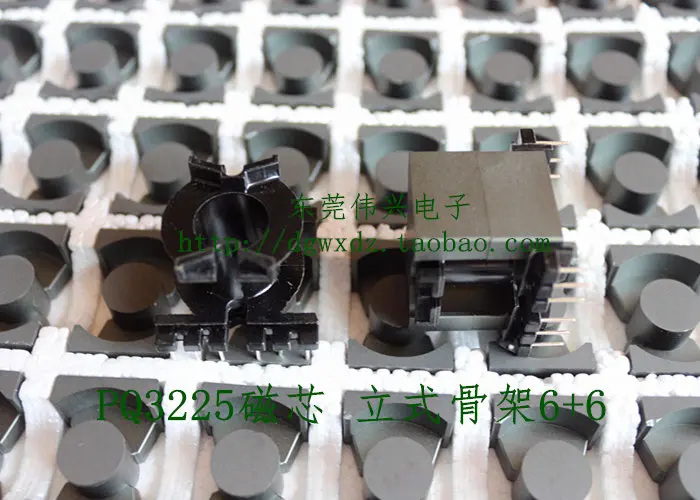

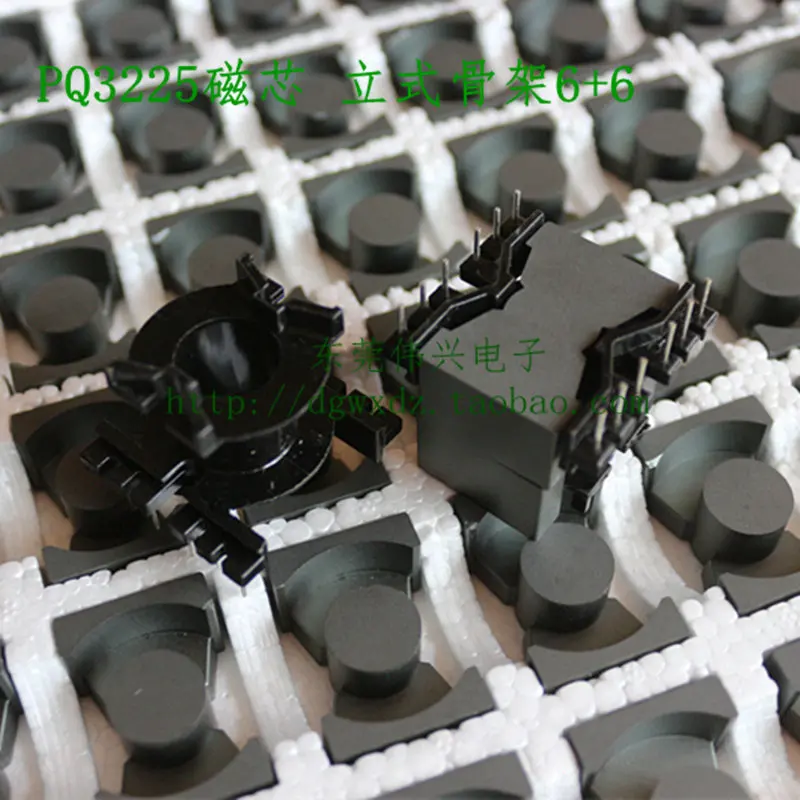

Название:Ферритовый сердечник
Модель:PQ3225Скелет:Vertical6 + 6
Текстура материала:PC40
Стежка расстояние:5,0 ммМеждурядьем:30,0 ммСлот Размер шага:13,8 мм
Компания:Набор (одна пара с магнитным сердечником, скелет)
Лента рекомендуется для ядра:Wide13mmЛента для скелет:Wide14mm
A:32,0 ммB:27,5 ммC:13,4 ммD:22,2 ммE:8,3 ммF:12,5 ммG:19,0 мм
ТемператураПодсказка
Один 、Ядро продается в соответствии с моделью и размером, Companymm (миллиметр), допуск + 、-0,3 мм
Два 、Размеры в соответствии с описанием товара на странице, не просто вообразите покупку, если вы не знаете, пожалуйста, обратитесь в службу поддержки клиентов.
Три 、Ядро хрупкое, будьте осторожны при использовании, если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
Четыре 、Будет медленнее, если ядро и рама будут хрупкими, мы отправим их вам на следующий день.
Один, ферритовый сердечник в основном состоит из железа (Fe), марганца (Mn), цинка (Zn)3 состава металлических элементов, широко известный как феррит из марганца и цинка. Кольцевой ферритовый сердечник не имеет воздушного зазора, а площадь поперечного сечения одинаковая, поэтому магнитный эффект очень высокий.
Два. Индуктор или трансформатор могут быть изготовлены путем намотки катушки на ферритовый сердечник, они широко используются в инструментах и метрах, В коммуникационном оборудовании и бытовой технике. Есть много брендов ферритового сердечника, есть также Множество геометрических форм, колонны, i-образные, форма крышки, одно отверстие, двойное отверстие, четыре отверстия, u-образная форма, форма резервуара, Форма E, форма EI, форма EC, форма RM, форма PQ, форма EP, см. Прилагаемый рисунок. Ядро каждой формы образует ряд собственных, для выбора пользователя.
Три, ферритовые сердечники имеют широкий выбор, в зависимости от различных магнитных параметров, для выбора различных материалов и форм из-за низкой магнитной потери на высоких частотах, они широко используются в режиме переключения питания (SMPS), радиочастотных (RF) трансформаторов и индукторов. Ферритовые магниты Сердечники различных форм и размеров используются в индукторах для высокочастотного источника питания и высококачественного рынка связи, импульсного трансформатора, высокочастотного трансформатора, и фильтра шума и т. Д. Феррит характеризуется высокой проницаемостью, хорошими температурными характеристиками и низким спадом Скорость 。
