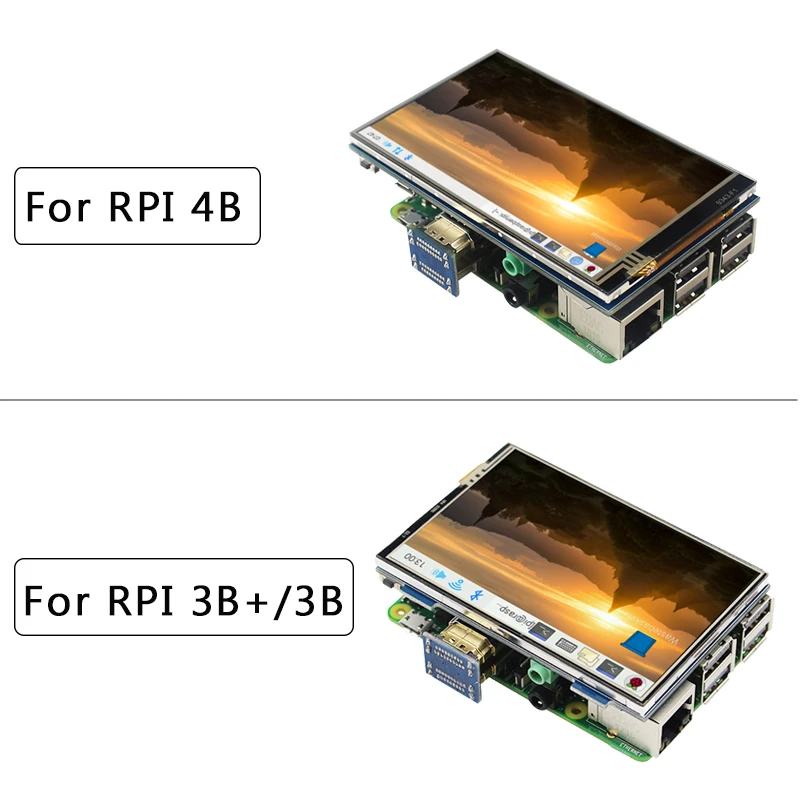

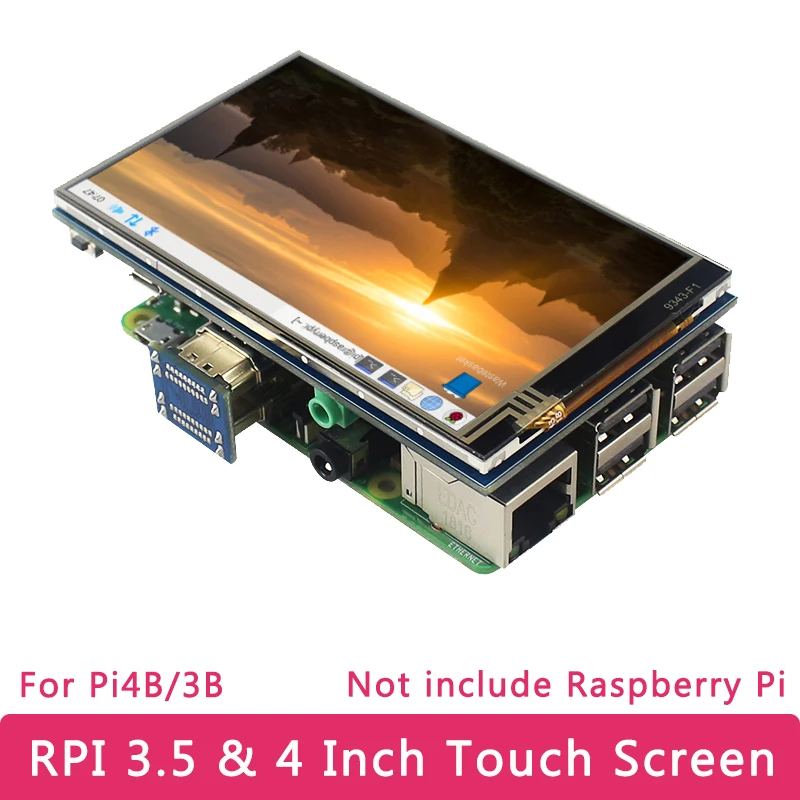

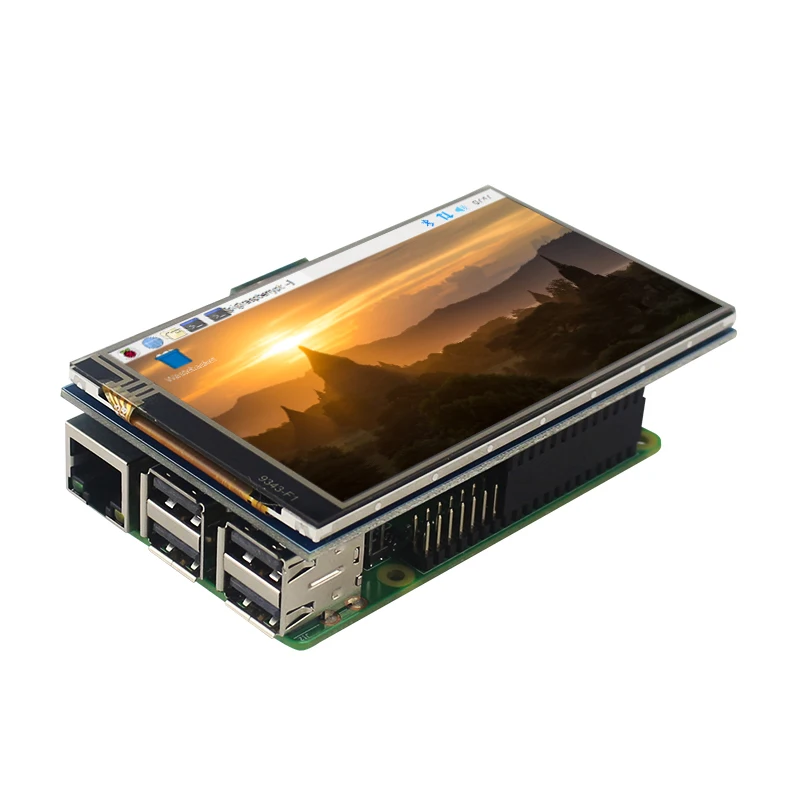

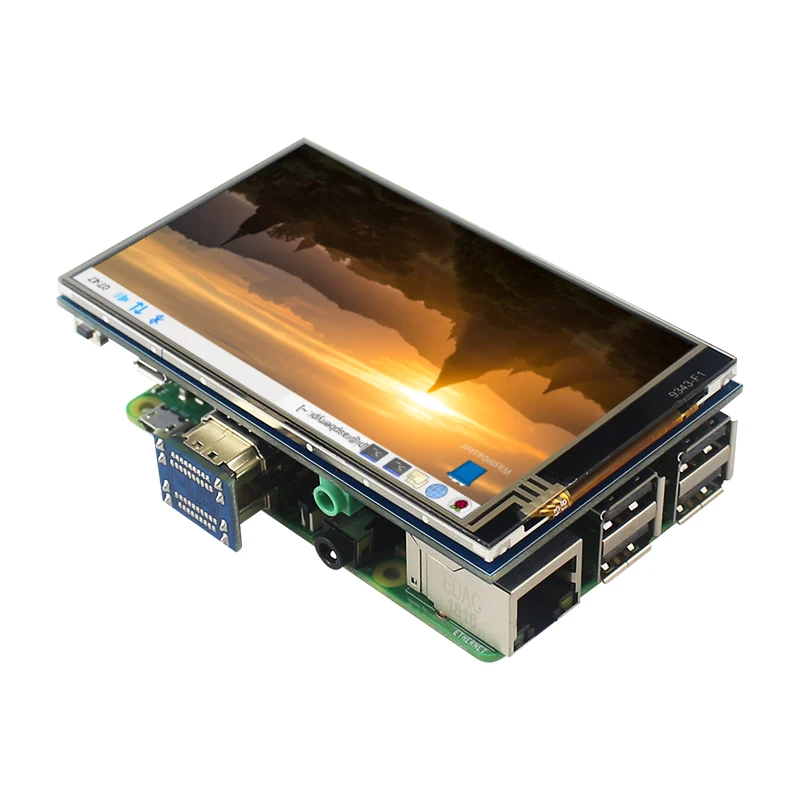

4-дюймовый или 3,5-дюймовый сенсорный экран Raspberry Pi 4 800x48 0 с регулировкой подсветки, ЖК-дисплей с аудио для Raspberry Pi 4B3B +3B PC

4-дюймовый 3,5 дюймовый сенсорный экран Raspberry Pi 4 800x48 0 Регулируемый ЖК-дисплей с подсветкой и аудио для ПК Raspberry Pi 4B/3B +/3B

Введение:

Это сенсорный экран для Raspberry Pi. Есть 3,5 дюймов (не IPS экран) и 4 дюймов (IPS экран) размер на выбор. Дисплей может регулировать подсветку и имеет порт аудиовыхода. Подключается к Raspberry Pi через HDMI-совместимый адаптер и порты GPIO.Не только для Raspberry Pi, но и для ПК, но и не имеет сенсорной функции при использовании на ПК.На экране необходимо использовать систему, которая настраивает драйвер для использования, поддерживает систему Raspbian/Ubuntu Mate/Kali/Retropie, мы предоставляем Метод настройки (если вы хотите использовать для другой системы, вам нужно настроить его самостоятельно)

4-дюймовый сенсорный экран:

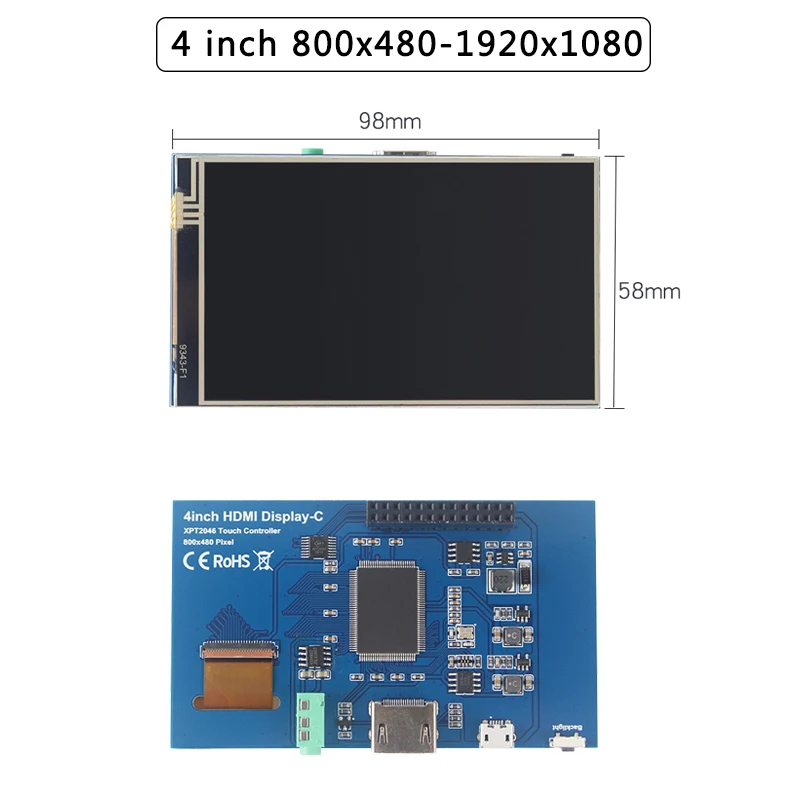

Особенность:1. Полноугольный дисплей IPS 4,0 дюйма, поддержка входа, совместимого с HDMI, частота обновления до 60 кадров в секунду2. Физическое разрешение 800x480, можно настроить до x3. Монитор Raspberry Pi с сенсорным управлением сопротивлением (необходимо установить сенсорный драйвер)4. Его можно использовать в качестве стандартного выходного устройства, совместимого с HDMI, для дисплея компьютера (без сенсорной функции)5. Совместимость со всеми версиями материнских плат raspberry Pi (raspberry Pi 1 поколения B и Zero требуется дополнительный кабель, совместимый с HDMI)6. Поддержка аудиовыхода, совместимого с HDMI, регулировка яркости подсветки7. Поддержка ОС Raspberry Pi (Raspbian), Retropie, Ubuntu Mate, Kali-linux и Octopus I. Перед использованием необходимо установить драйвер в систему. Вот ссылка для получения драйверов: http://www.lcdwiki.com/4inch_HDMI_Display-CПожалуйста, не используйте его для других систем.Спецификация:1. Размер экрана: 4,0 дюйма2. Тип ЖК-дисплея: TFT (IPS)3. Интерфейс модуля: совместим с HDMI4. Разрешение: 800*480 (пикселей). Регулировка до 1920x10805. Контроллер сенсорного экрана: XPT20466. ЖК-драйвер IC : NT355107. Подсветка: LED (регулируемая)8. Потребляемая мощность: 0,16 А * 5 В9. Рабочая температура (℃) : -20 ~ 6010. Размер печатной платы модуля 98*58 (мм)

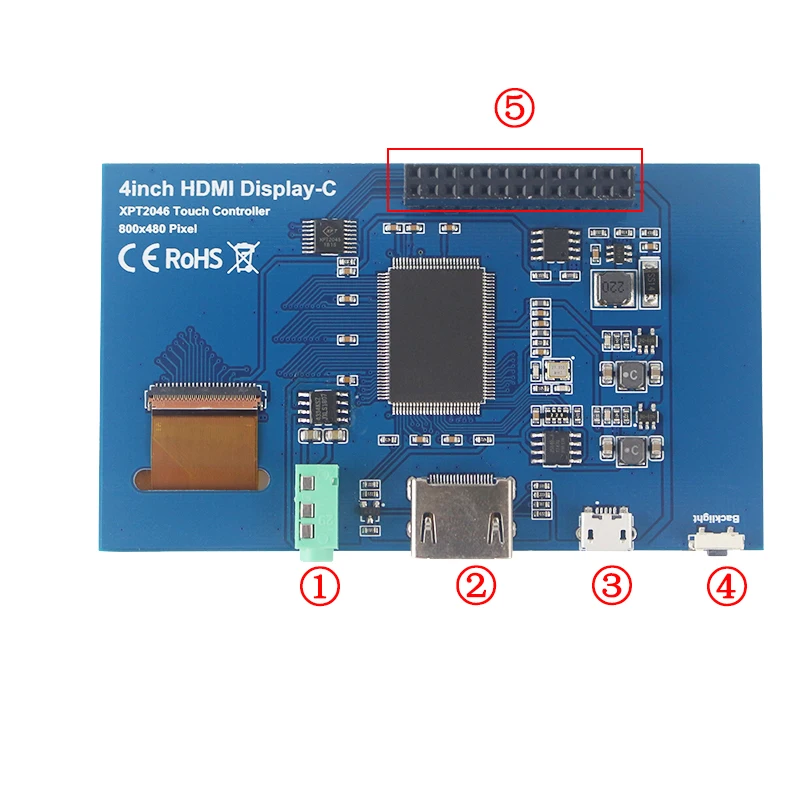

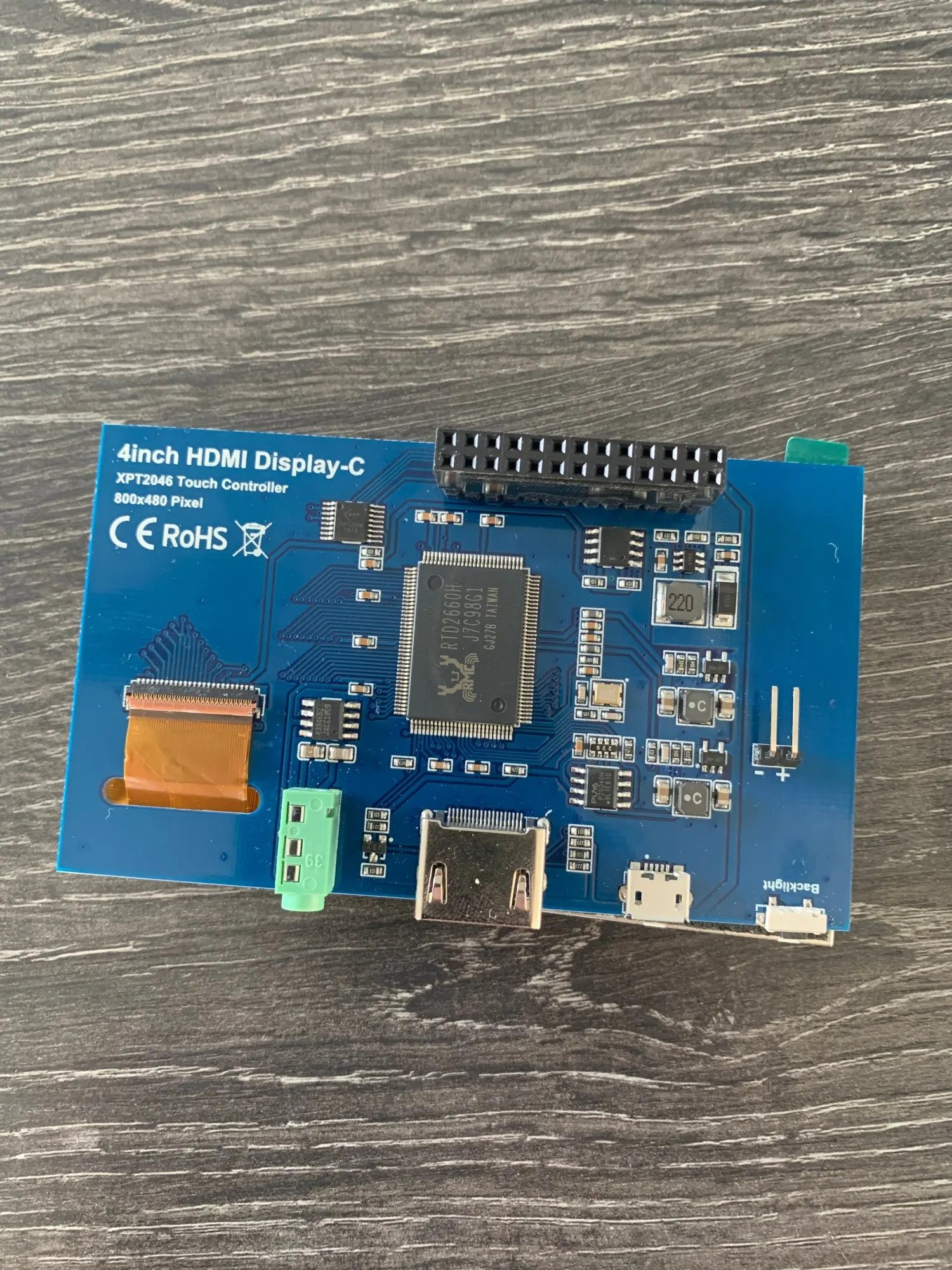

① Разъем для наушников 3,5 мм: выходной аудиосигнал② Совместимость с HDMI: используется для подключения основной платы и ЖК-дисплея для передачи, совместимой с HDMI③ Micro USB: Получите питание 5 В от USB, если было подключено гнездо ⑤-13*2, этот USB-интерфейс не может быть подключен.④ Кнопка регулировки подсветки: короткое нажатие изменения подсветки 10%, долгое нажатие несколько секунд для закрытия подсветки; Короткое нажатие для открытия подсветки⑤ 13*2 контактный разъем: Получите питание + 5 В от raspberry Pi к ЖК-дисплею, одновременно передайте сенсорный сигнал обратно на Raspberry Pi.

3,5 дюймовый сенсорный экран:

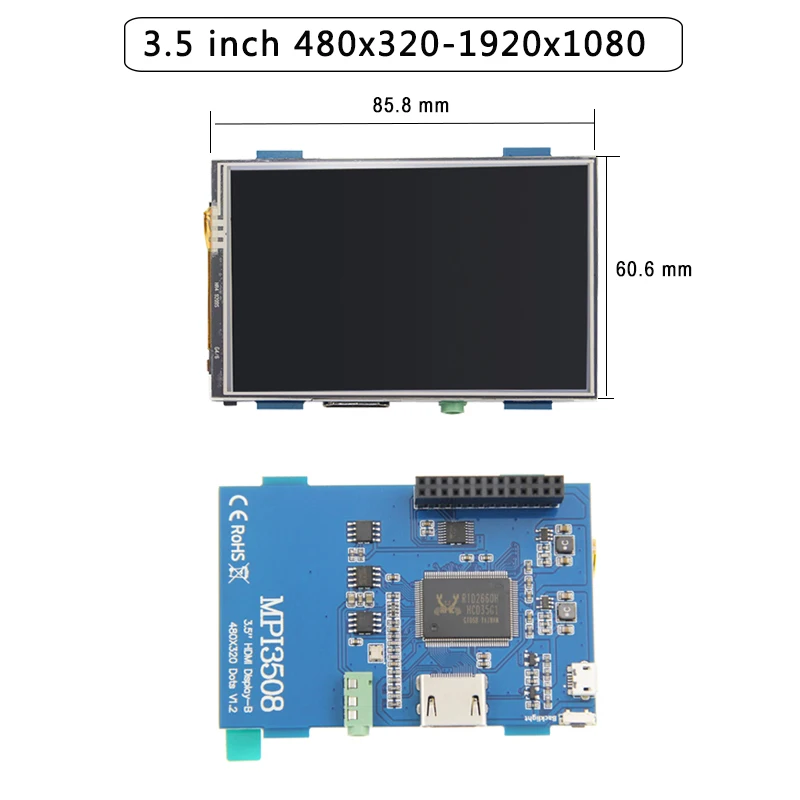

Особенность:1. Стандартный дисплей 3,5 дюйма, поддержка входа, совместимого с HDMI, частота обновления выше 60 кадров в секунду2. Физическое разрешение 480x320, настраиваемое программное разрешение до x3. Совместим с основными мини-ПК, такими как Raspberry Pi, BB Black, Banana Pi4. Его также можно использовать в качестве универсального дисплея, совместимого с HDMI, для подключения компьютеров.6. Используйте d в качестве дисплея Raspberry Pi, который поддерживает Raspbian, Ubuntu, Kodi, Win10 IOT, одно касание. (Необходимо настроить систему, предоставить метод, если вы хотите использовать для другой системы, вам нужно настроить его)7. Работает как монитор ПК, поддерживает системы Win7, Win8, Win10 (без сенсорной функции)8. Поддержка аудиовыхода, совместимого с HDMI, регулировка яркости подсветкиСпецификация:1. Размер: 3,5 (дюйм)2. Физическое разрешение: 480 × 320 (точки)3. Программное Регулируемое разрешение: 480 × 320 ~ 1920 × 1080 (точки)4. Прикосновение: сопротивление касанию5. Рассеивание мощности: 0,20 А * 5 В (яркость @ 100%)0,15 А * 5 В (закрытие подсветки)6. Размер изделия: 85,5*60,6 (мм)

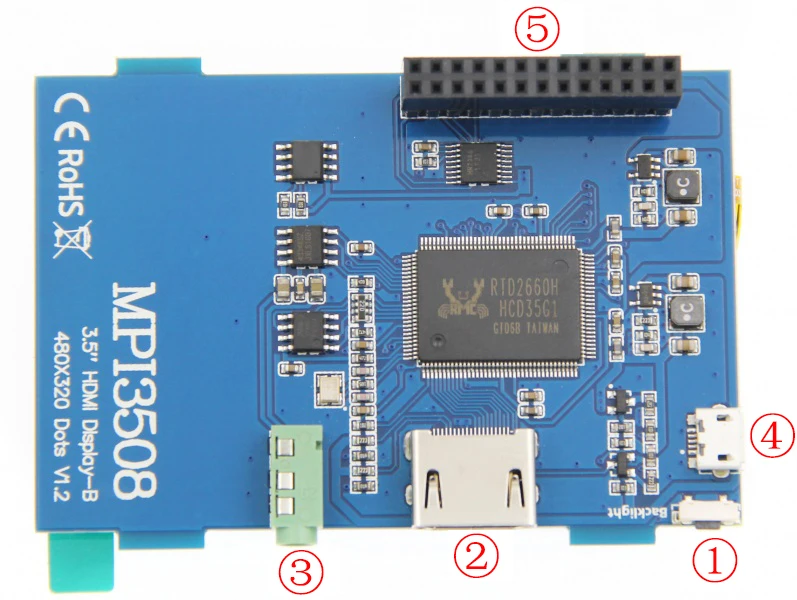

① Кнопка подсветки: кнопка регулировки яркости подсветки, короткое нажатие изменения подсветки на 10%, длительное нажатие 3 секунды для закрытия подсветки② Интерфейс, совместимый с HDMI: интерфейс входного сигнала, совместимый с HDMI③ Интерфейс усилителя: совместимый с HDMI интерфейс аудиовыхода④ Интерфейс источника питания USB: обеспечивает питание для обычного дисплея (5 в 1 а)⑤ Транзакция малиновый пирог 26PIN база: получает питание и возвращает тач из этой области при использовании в качестве монитора малинового пирога

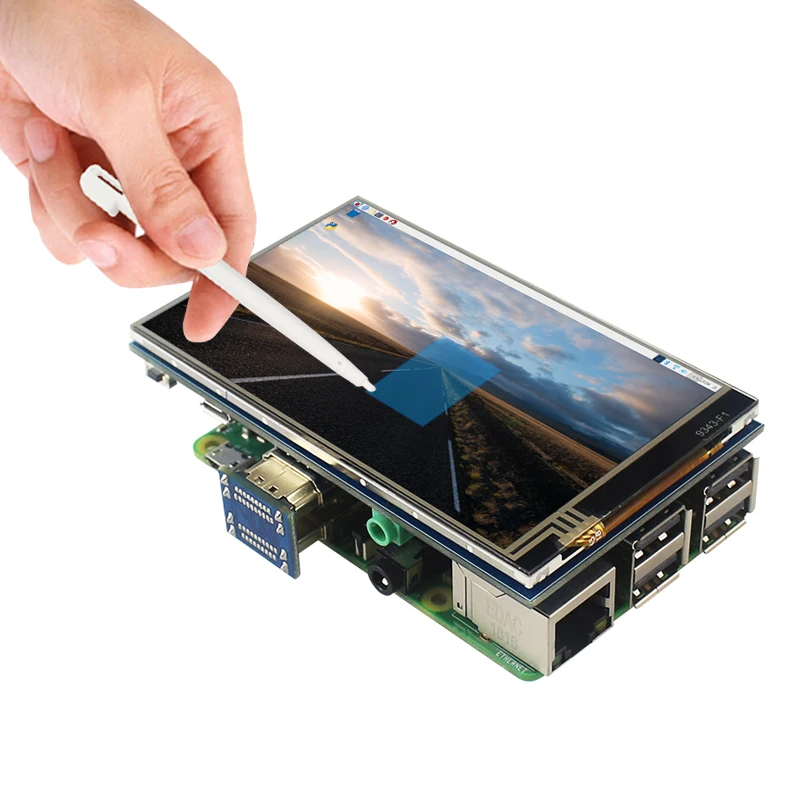

Как использовать экран Touh

1. Для 4-дюймового сенсорного экрана обратитесь к:Http://www.lcdwiki.com/4inch_HDMI_Display-C2. Для сенсорного экрана 3,5 дюйма, пожалуйста, смотрите:Http://www.lcdwiki.com/3.5inch_HDMI_DisplayЕсли у вас возникли проблемы, свяжитесь с нами.Пожалуйста, используйте нашу рекомендованную систему для сенсорного экрана. Если вы используете другие системы, они могут не иметь сенсорной функции или не работать. Вам нужно настроить его самостоятельно. Поскольку Raspberry Pi может использовать множество систем, мы не можем сделать все системы совместимыми с нашим сенсорным экраном.

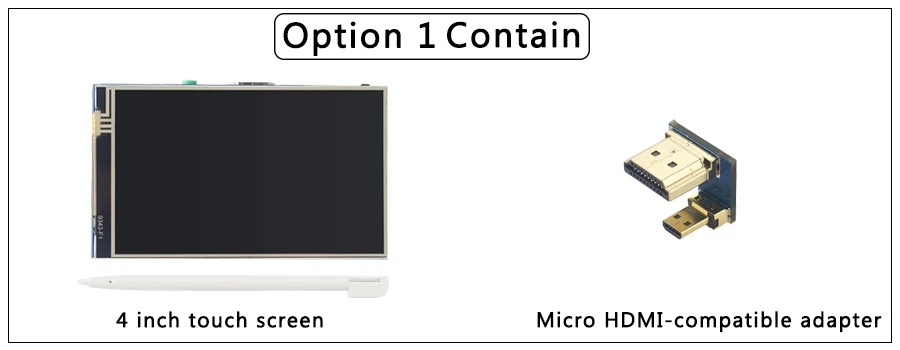

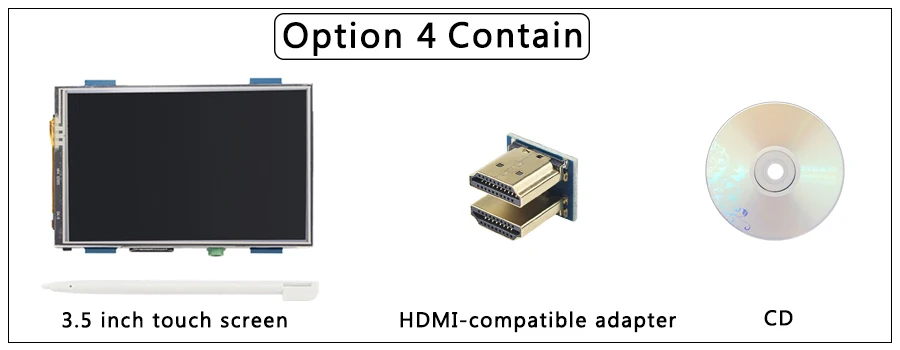

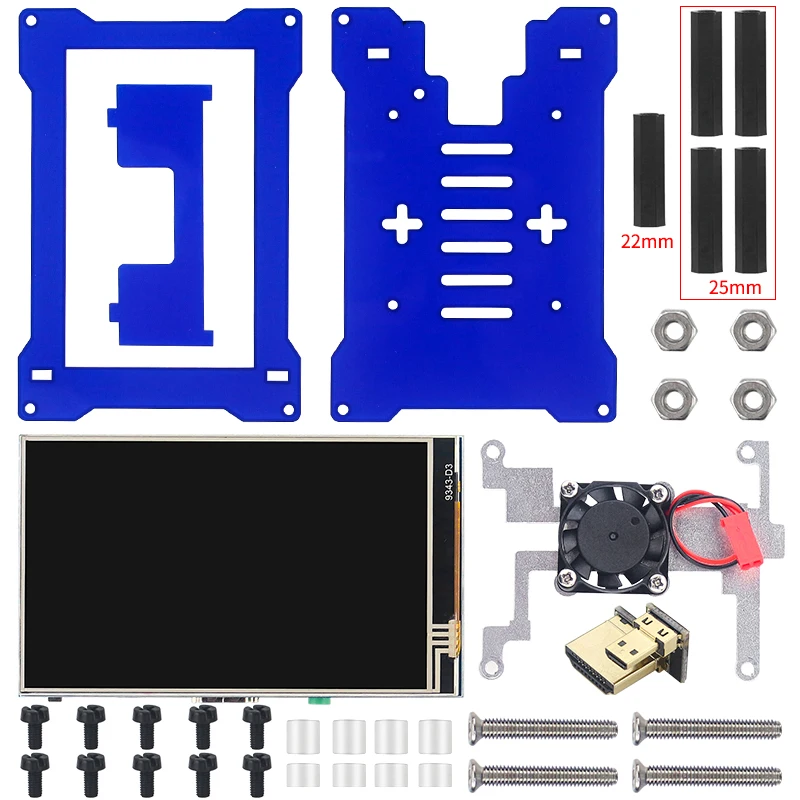

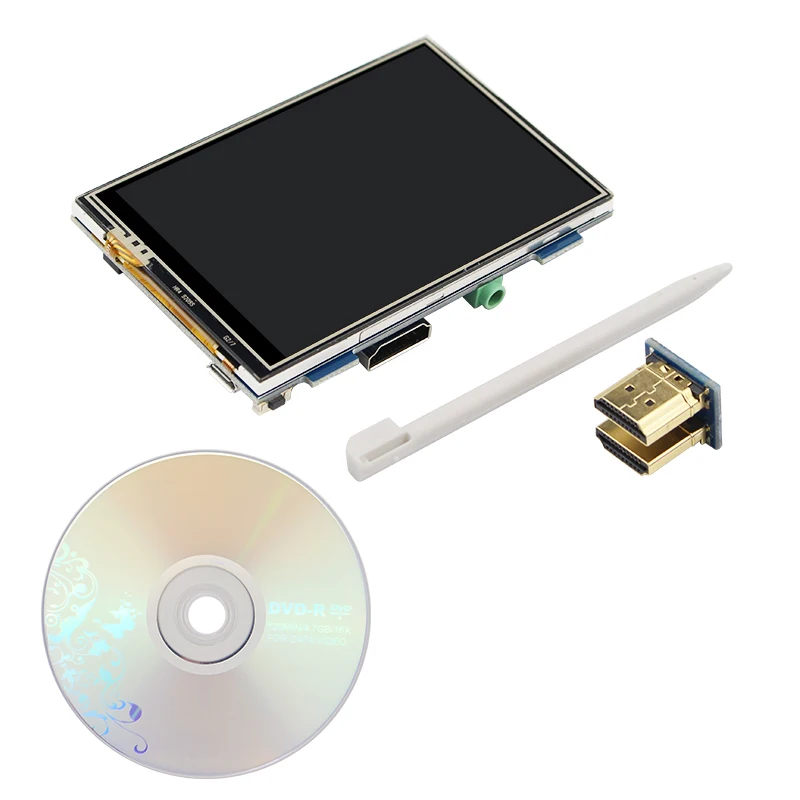

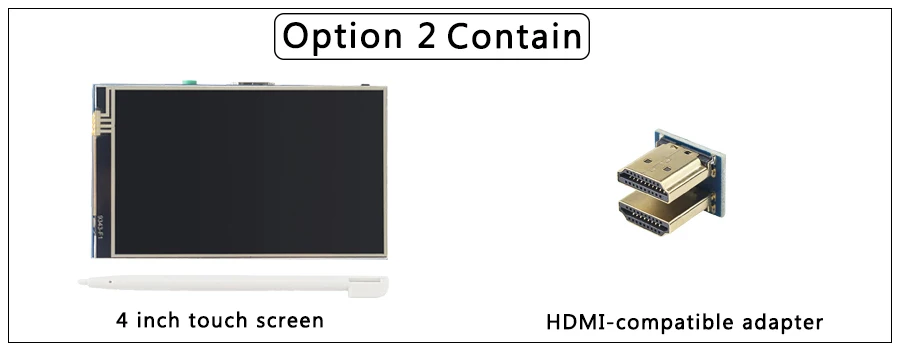

Упаковочный лист:

Не включает Raspberry Pi

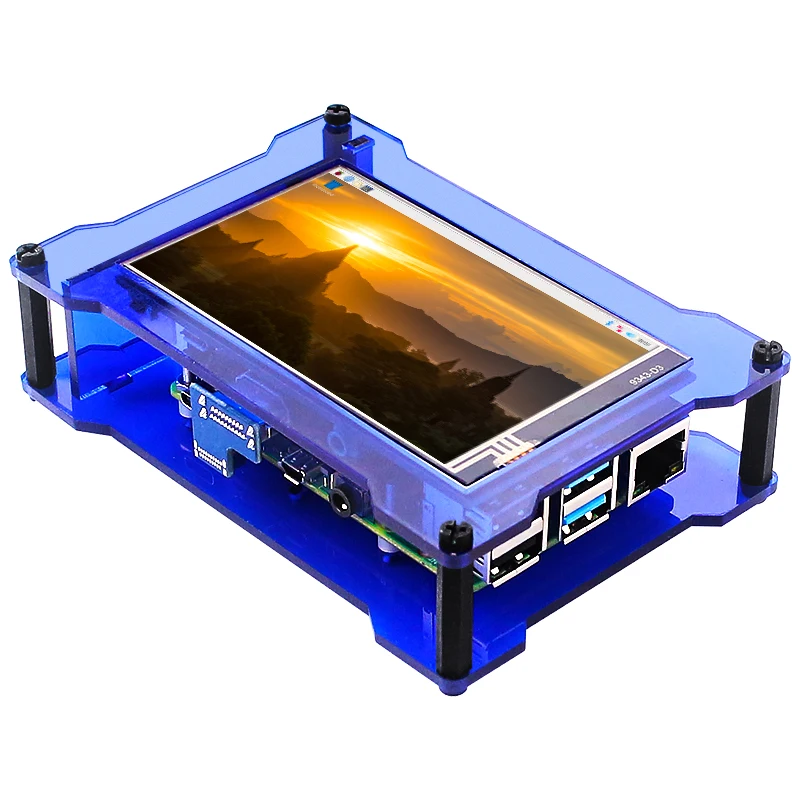

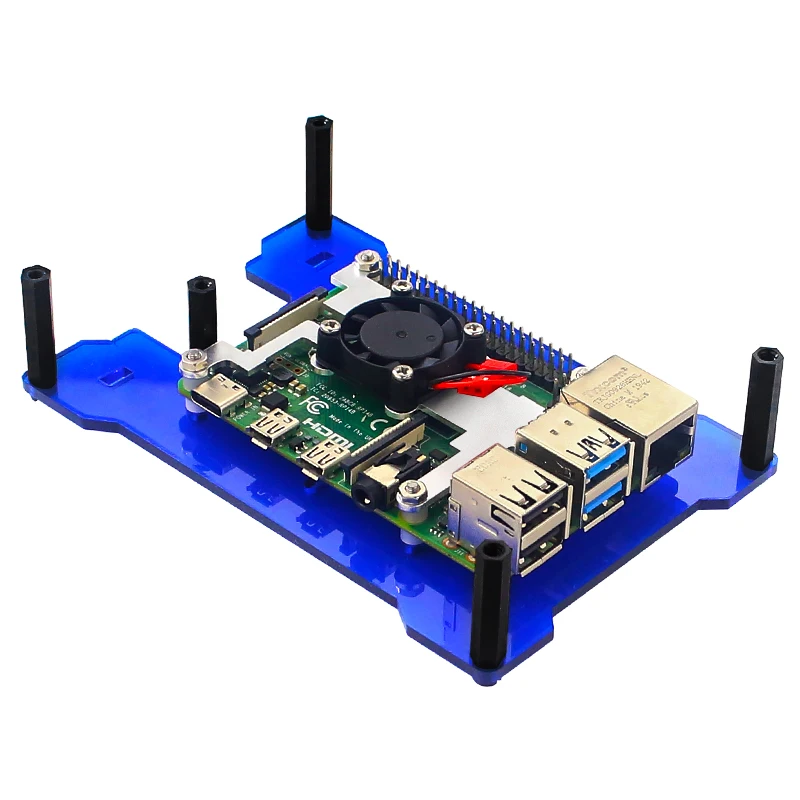

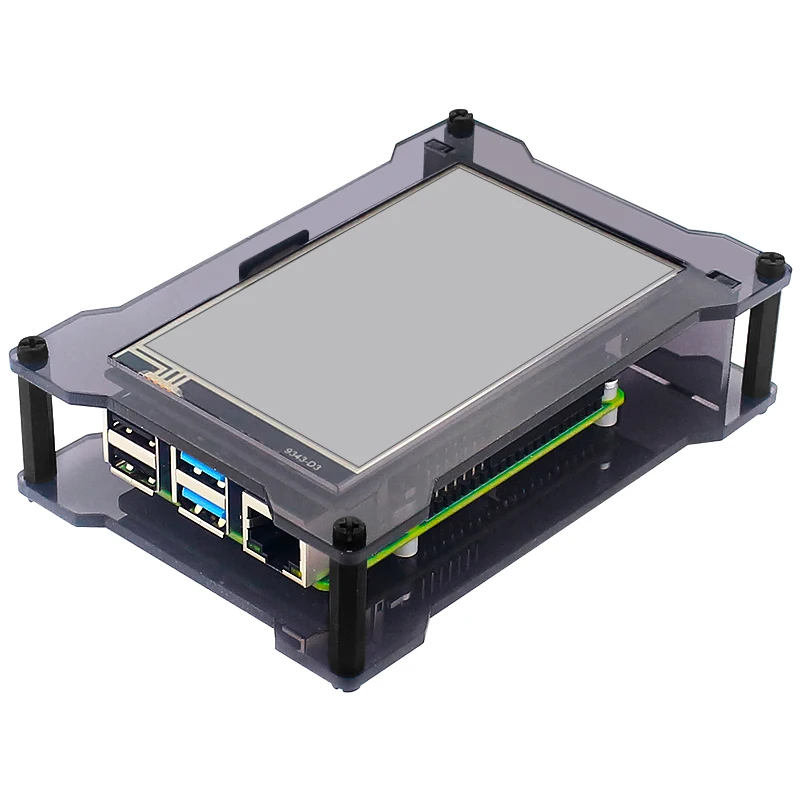

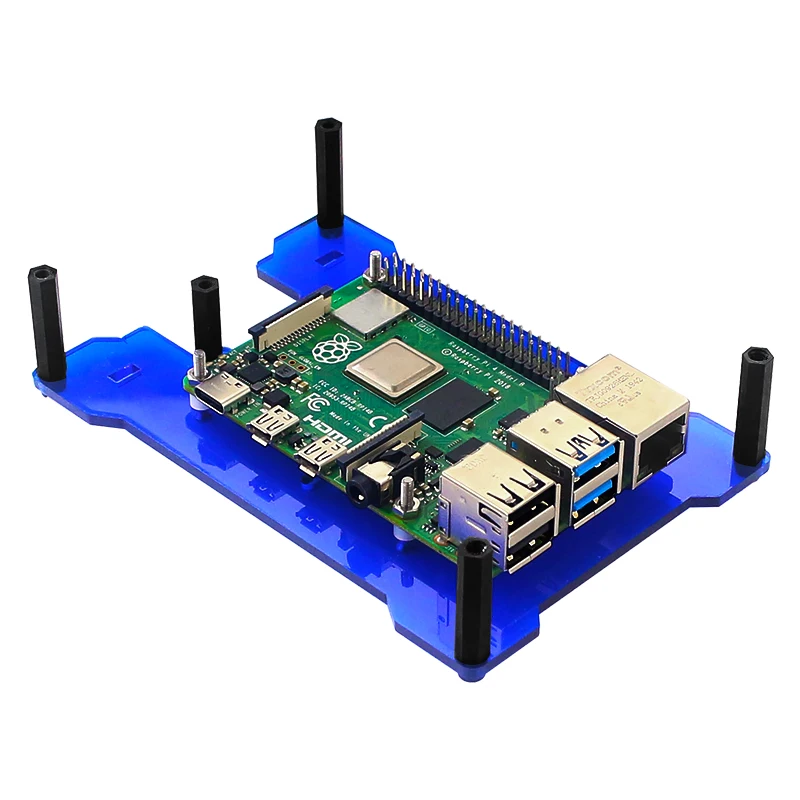

Как собрать
