VFD музыкальный спектр дисплей 25 частоты деления 17 светодиодный экран 12-24 В усилитель мощности DIY ритм лампа H030

Область применения данного продукта:

Преобразование домашнего звука или «сделай сам», модификация автомобиля, модификация компьютера, может использоваться только в помещениях и местах вибрации невысокой частоты.

Примечание: Если источник питания переменного тока преобразуется в постоянный ток и питается независимо, GND должен быть таким же, как и GND аудио при подаче питания постоянного тока.

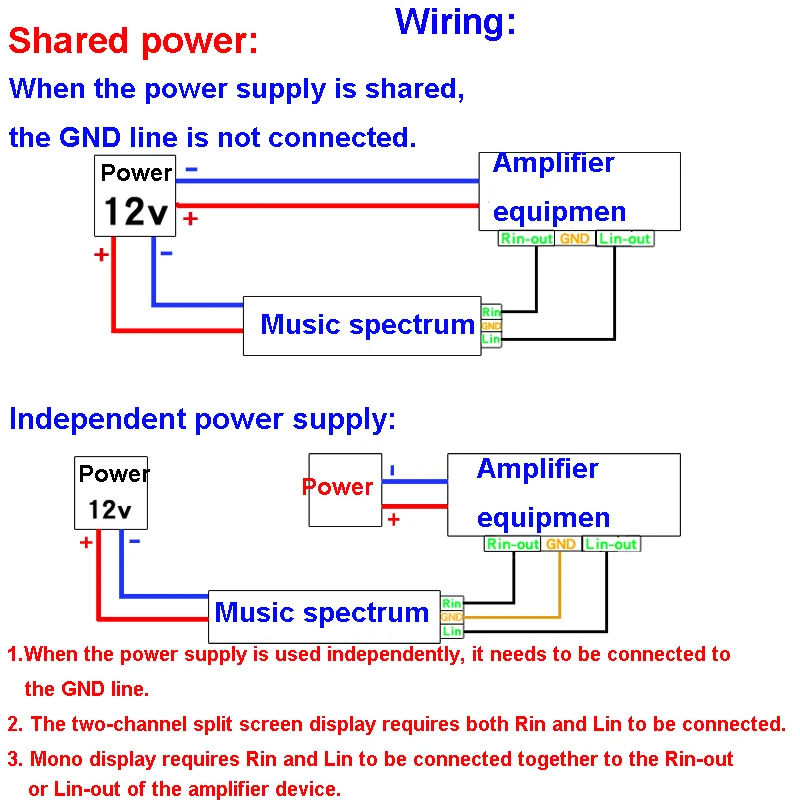

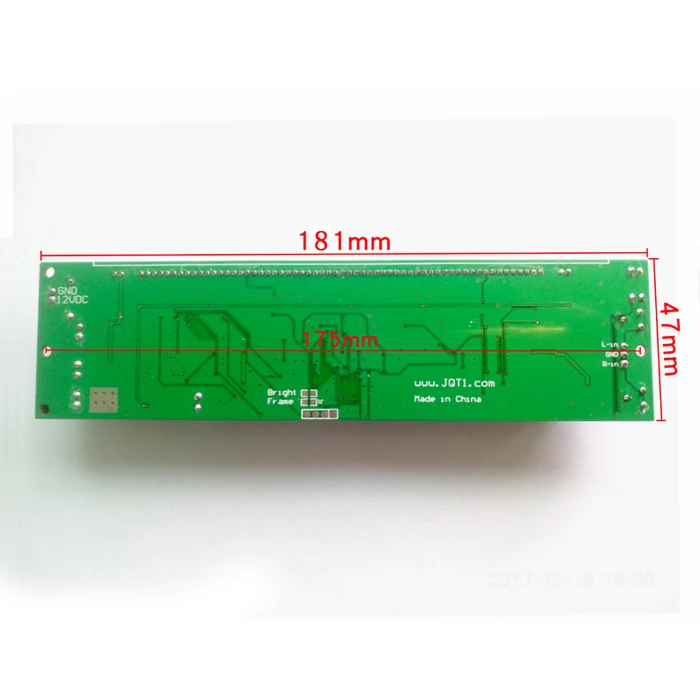

Пожалуйста, посмотрите текст на печатной плате, а затем подтвердите, что нет ошибки. Некоторые динамики используют выход BTL или функцию типа D. На обоих концах динамика нет концов заземления. Это нормально? Да, есть 2 случая этого соединения. Первый тип, используйте блок питания, общий с усилителем мощности, например, автомобиль, затем подключите любой кабель динамика к Lin или Rin в это время, GND не нужно подключать. Второй тип использует отдельный блок питания. В это время изолирован блок питания блока питания и усилителя динамика. Подключите любой 1 провод динамика к gnd усилителя мощности и подключите его к Lin и GND экрана. Если подключен только один динамик. Если вы подключаете два кабеля динамиков непосредственно к Lin и GND экрана, вы можете.

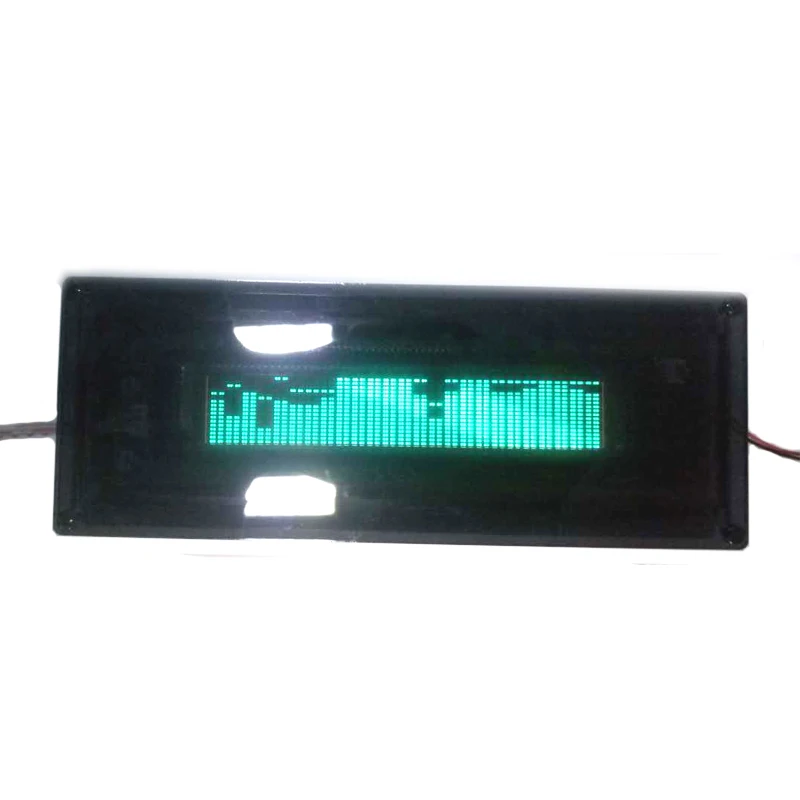

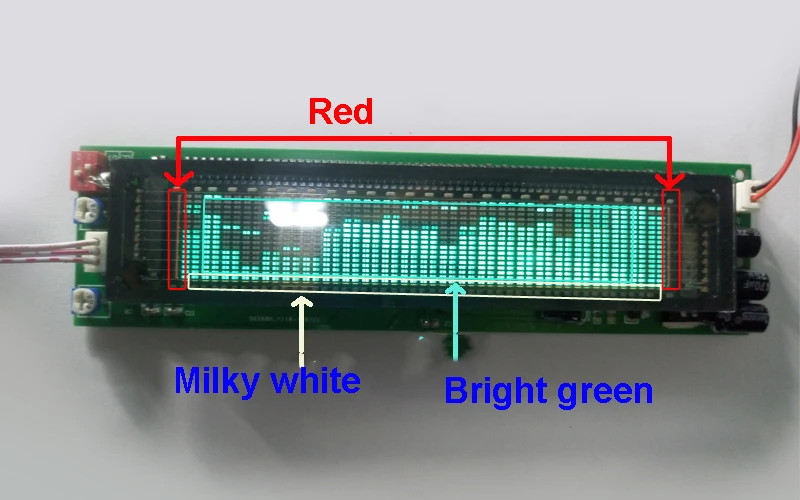

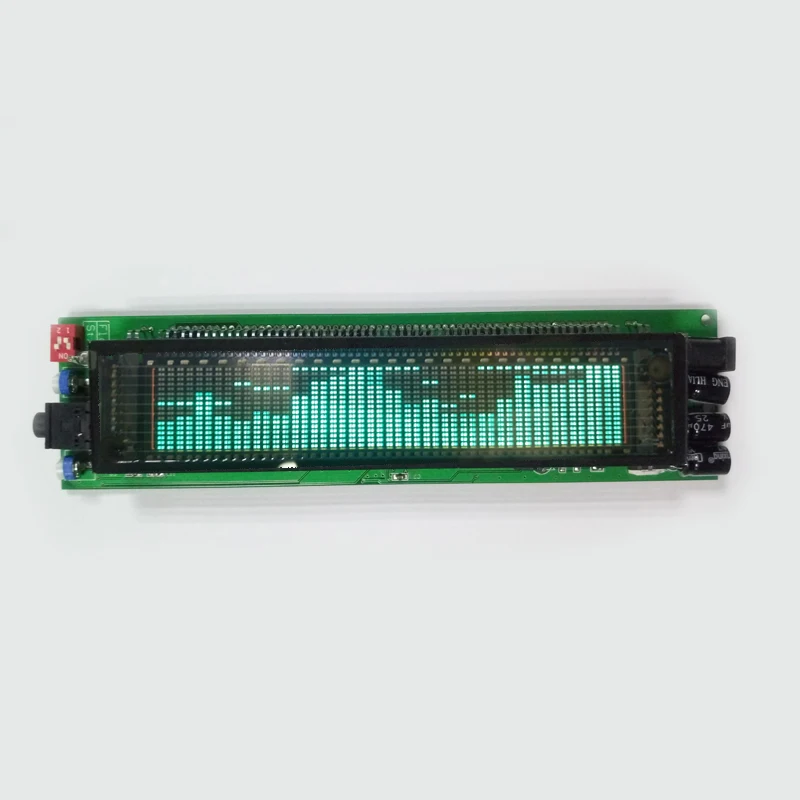

В этом экране 3 вида цветов, границы с обеих сторон оранжевые, снизу молочно-белая планка, а часть, показывающая спектр посередине, зеленая. Если вы хотите вывести белый цвет, используйте коричнево-красный козырек.

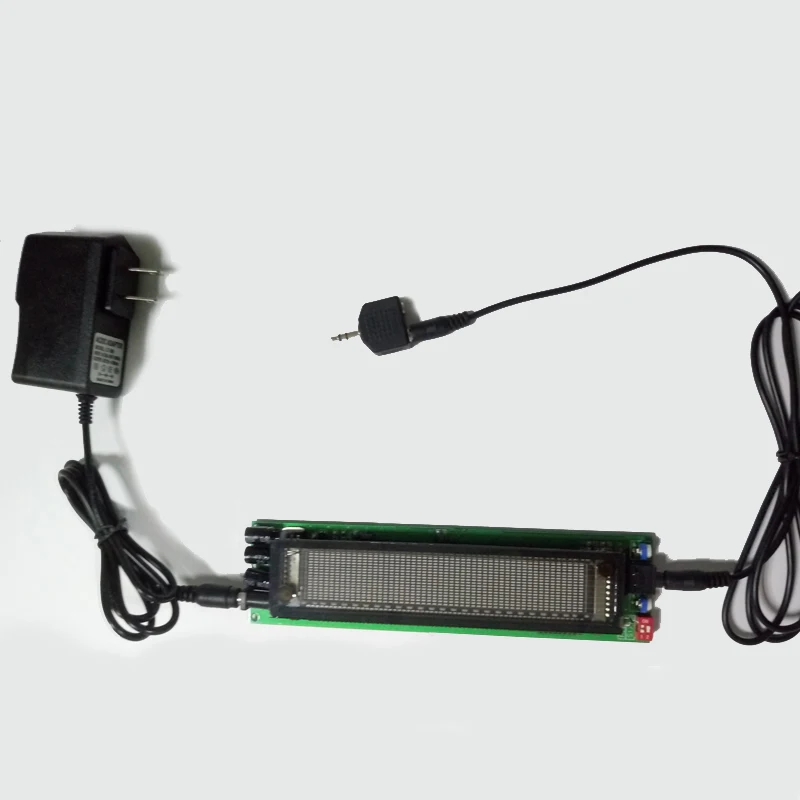

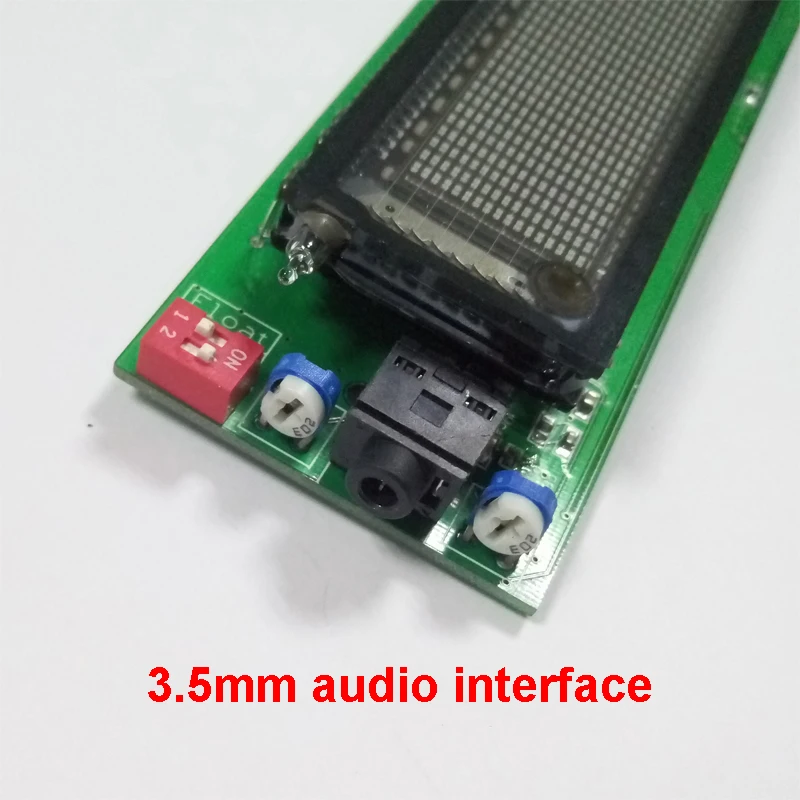

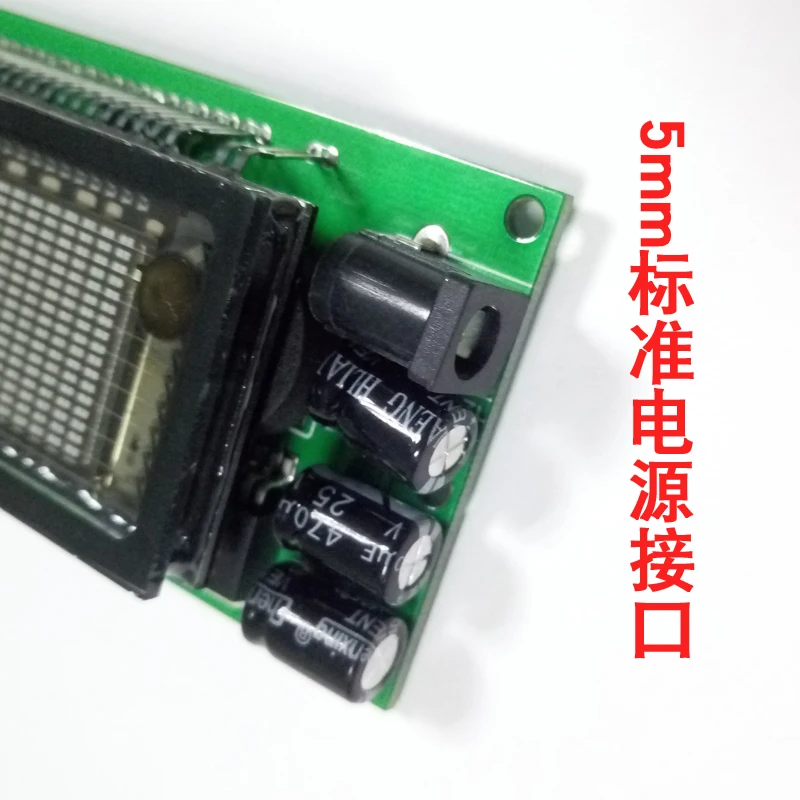

Примечание о проводке: настоятельно рекомендуется, чтобы источник питания был 12 В постоянного тока, аудиовход для аудио в терминале и GND, совместимый с аудиовыходом общего оборудования, А на выходе ещё такая пара линий audio out и GND, Настоятельно рекомендуется подключать одну из выходных мощностей динамика-корневая линия ОК. Аудиовход GND этой печатной платы подключается к GND источника питания 5 В. Если он установлен в устройстве, убедитесь, что GND блока питания является таким же или полностью изолирован от GND выходного аудио.
