Характеристики продукта * Высокая производительность, низкая цена, низкий уровень шума, высокая скорость крутящего момента * Принцип сервопривода переменного тока, рабочие характеристики сервопривода переменного тока, трехфазный синусоидальный выходной ток * Напряжение источника питания до 176-253 В переменного тока * Пиковое значение выходного тока до А * Точная погрешность до 16 скоростей Может бытьВыбранный* Может управлять 3, 6-проводным трехфазным шаговым двигателем * С перенапряжением, пониженным напряжением, коротким замыканием, защитой от перегрева и т. д. * Оптически изолированный вход дифференциального сигнала, частота импульсной характеристики до 400 кГц * С функцией одиночного/двойного импульса, функцией вывода сигнала неисправности * С функцией торможения энергопотребления

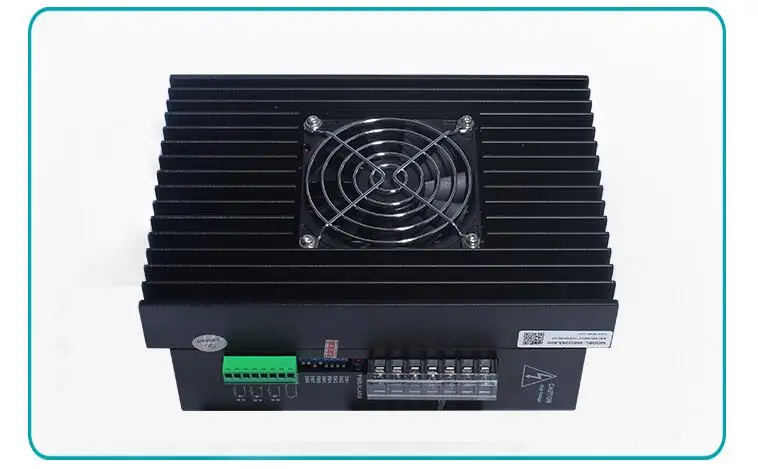

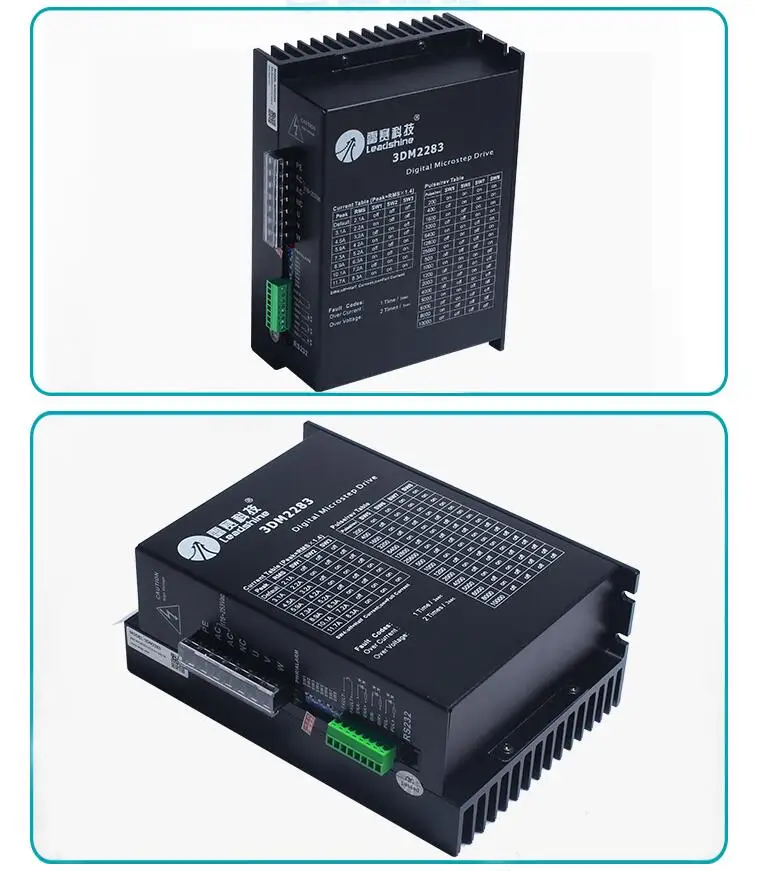

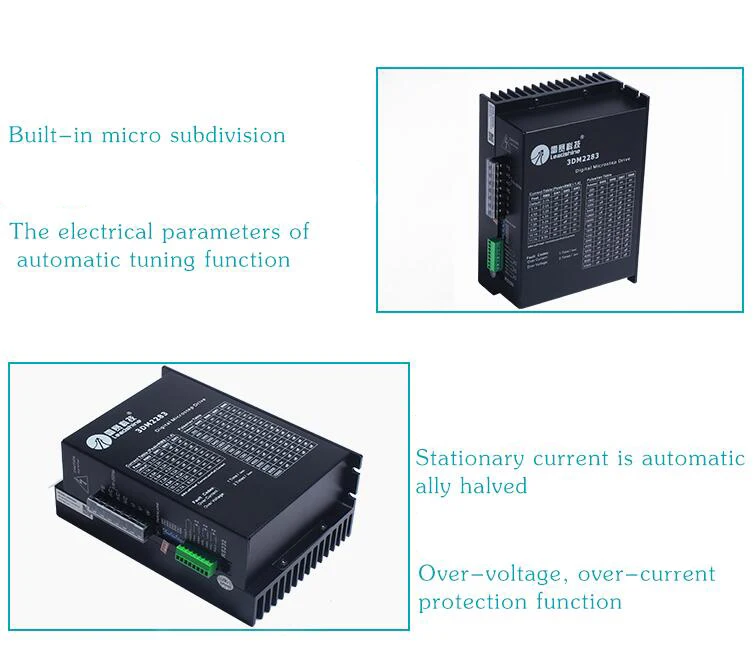

Обзор продукта 3DM2283-это Драйвер шагового двигателя с высоким разрешением, разработанный компанией Raytheon с технологией точного контроля тока. Подходит для вождения трехфазного гибридного шагового двигателя различных брендов 86-150.Благодаря усовершенствованному антишумовому методу шум и вибрация двигателя могут быть значительно снижены, так что шум и плавность шагового двигателя близки к уровню серводвигателя.Шаговые двигатели и приводы имеют сокращение тепловыделения на 15-30% по сравнению с большинством других драйверов на рынке.
Основные области применения Подходит для разнообразного оборудования и инструментов автоматизации большого и среднего размера, таких как: гравировальный станок, этикетировочный станок, режущий станок, лазерный фотонабор, плоттер, станок с ЧПУ, устройство для подбора и размещения.Он особенно эффективен в приложениях, где Пользователи ожидают низкую вибрацию, низкий уровень шума, высокую скорость и высокую точность.
Электрические характеристики
ОписаниеБлок
Малая стоимость
Типичное значение
Ценность
Выходной ток
А
2,0
-
8,2
Входное напряжение питания
VAC
176
220
253
Управляющий входной ток сигнала
Ма
7
10
16
Ступенчатая частота импульсов
КГц
0
-
250
Низкое время импульса
Ss
2
Сопротивление изоляции
МОм
500
Настройка рабочего тока
Пиковый ток на выходеВыходной ток rms
SW1
SW2
SW3
SW4
2,0 А
1.4A
Выкл
Выкл
Выкл
Выкл
2,4 А
1.7A
On
Выкл
Выкл
Выкл
2,8 А
1.9A
Выкл
On
Выкл
Выкл
3,2 А
2.3A
On
On
Выкл
Выкл
3,6 А
2.6A
Выкл
Выкл
On
Выкл
4,2 а
2.9A
On
Выкл
On
Выкл
4,8 А
3,4 А
Выкл
On
On
Выкл
5,2 А
3,5 А
On
On
On
Выкл
5,6 А
3.9A
Выкл
Выкл
Выкл
On
6,0 А
4,2 А
On
Выкл
Выкл
On
6,4 А
4.5A
Выкл
On
Выкл
On
6,8 А
4.8A
On
On
Выкл
On
7,2 А
5.1A
Выкл
Выкл
On
On
7,6 А
5,4 А
On
Выкл
On
On
8,0 А
5,7а
Выкл
On
On
On
8,2 А
5,8а
On
On
On
On
Настройка деления микрошага
Шаг/поворотSW5
SW6
SW7
SW8
200
On
On
On
On
400
Выкл
On
On
On
1600
On
Выкл
On
On
3200
Выкл
Выкл
On
On
6400
On
On
Выкл
On
12800
Выкл
On
Выкл
On
25600
On
Выкл
Выкл
On
1000
On
On
On
Выкл
1200
Выкл
On
On
Выкл
2000
On
Выкл
On
Выкл
4000
Выкл
Выкл
On
Выкл
5000
On
On
Выкл
Выкл
6400
Выкл
On
Выкл
Выкл
8000
On
Выкл
Выкл
Выкл
10000
Выкл
Выкл
Выкл
Выкл
Описание интерфейса управляющего сигнала
ИмяОсобенности
PUL +(+ 5 В) PUL-(PUL)
Сигнал управления импульсом: приподнятый край импульса действителен; PUL-высокий 4-5 В, низкий уровень 0-0,5 В.Чтобы надежно реагировать на импульсные сигналы, ширина импульса должна быть больше 1,2 мкс.Если используется + 12 В или + 24 В, требуется сопротивление струн.
DIR +(+ 5 В) DIR-(DIR)
Сигнал направления: сигнал высокого/низкого уровня, чтобы обеспечить надежную коммутацию двигателя, сигнал направления следует установить до того, как импульсный сигнал составит не менее 5 МКС.Начальное направление работы двигателя связано с проводкой двигателя. Любые два провода, соединяющие трехфазные обмотки U, V, W, могут изменить направление первоначального запуска двигателя. DIR-высокий уровень 4-5 В, низкий уровень 0-0,5 В.
ENA +(+ 5 В) ENA-(ENA)
Включить сигнал: Этот входной сигнал используется для включения или отключения.Когда ENA + подключен к + 5 В и ENA-подключен к низкому уровню (или внутренний оптопара включен), драйвер отключает ток каждой фазы двигателя, чтобы сделать двигатель свободным, и шаговый импульс не среагирует.Если эта функция не нужна, сигнал включения оставляет плавающий.
Неисправность + Неисправность-
Выход неисправности сигнала OC: низкий уровень неисправности, высокий уровень нормальный, рекомендуется использовать подтягивающий резистор 1K для подключения внешнего + 5 В.Примечание: неисправность +/неисправность клеммы не подключаются к источнику питания GND.

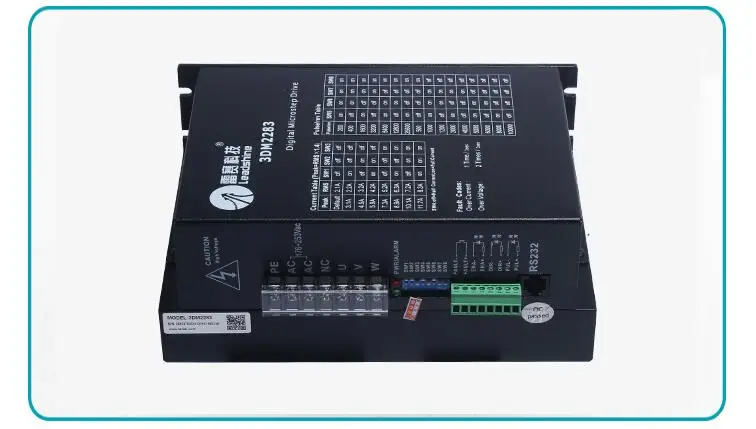

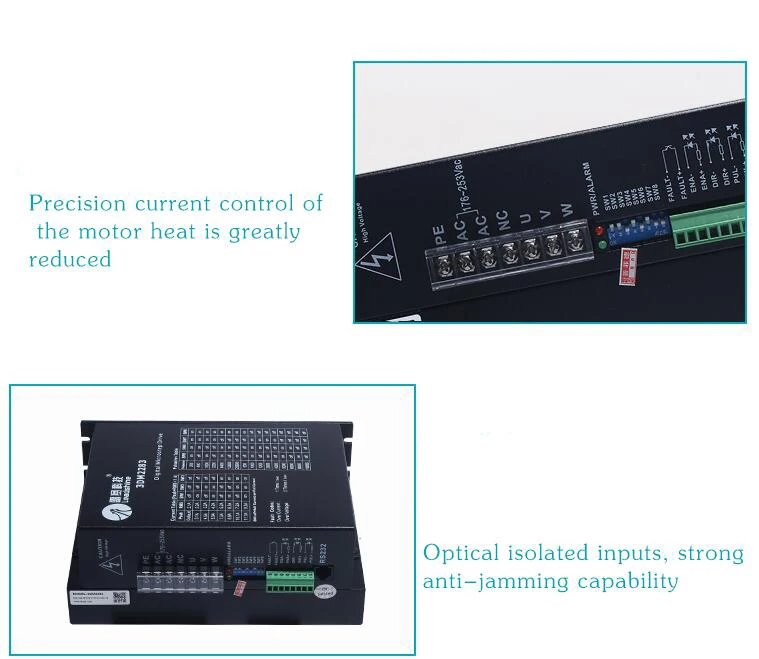

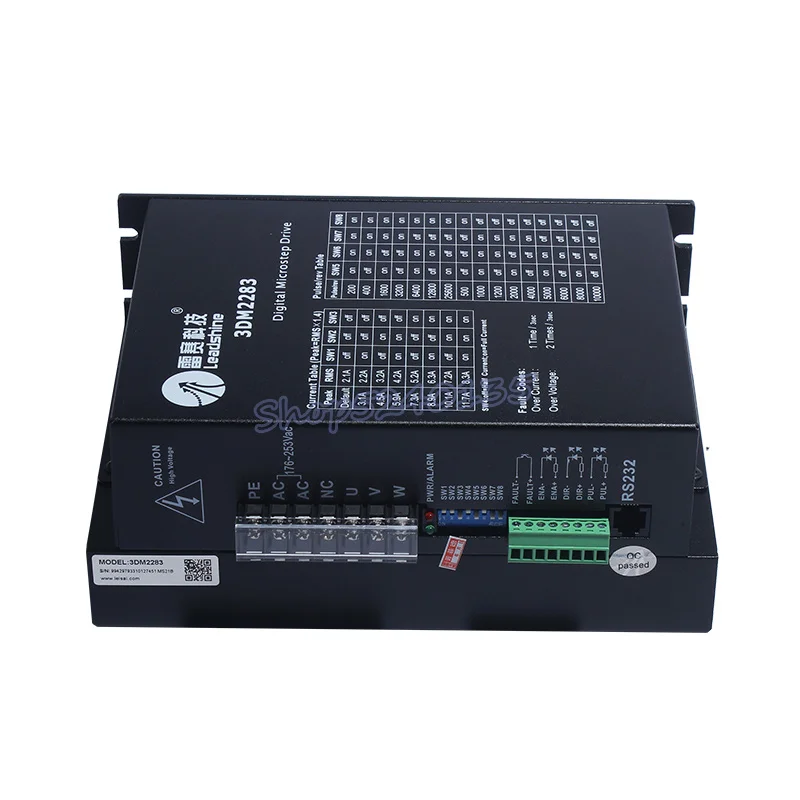

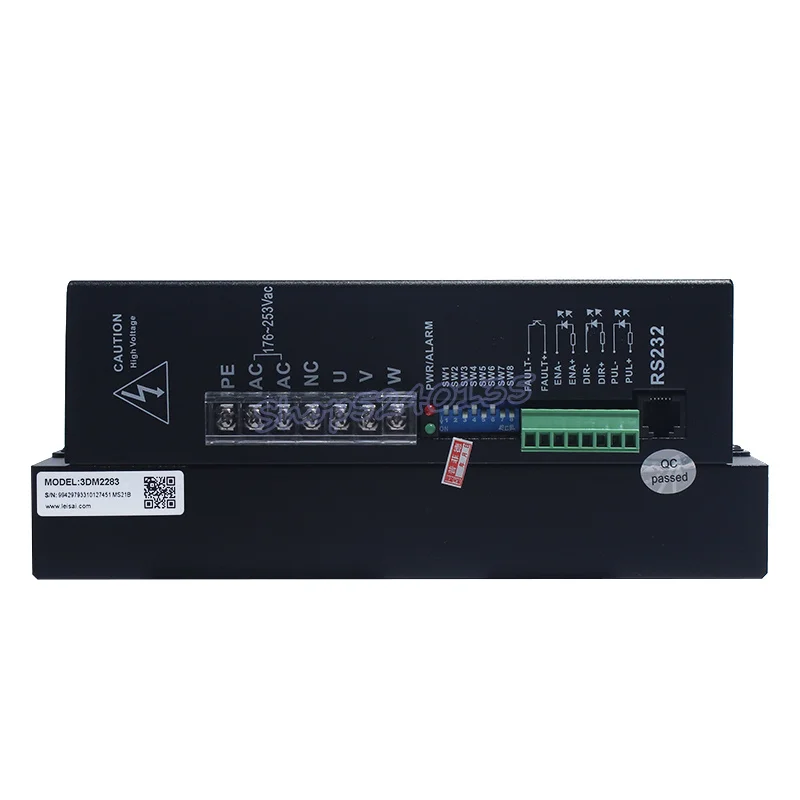

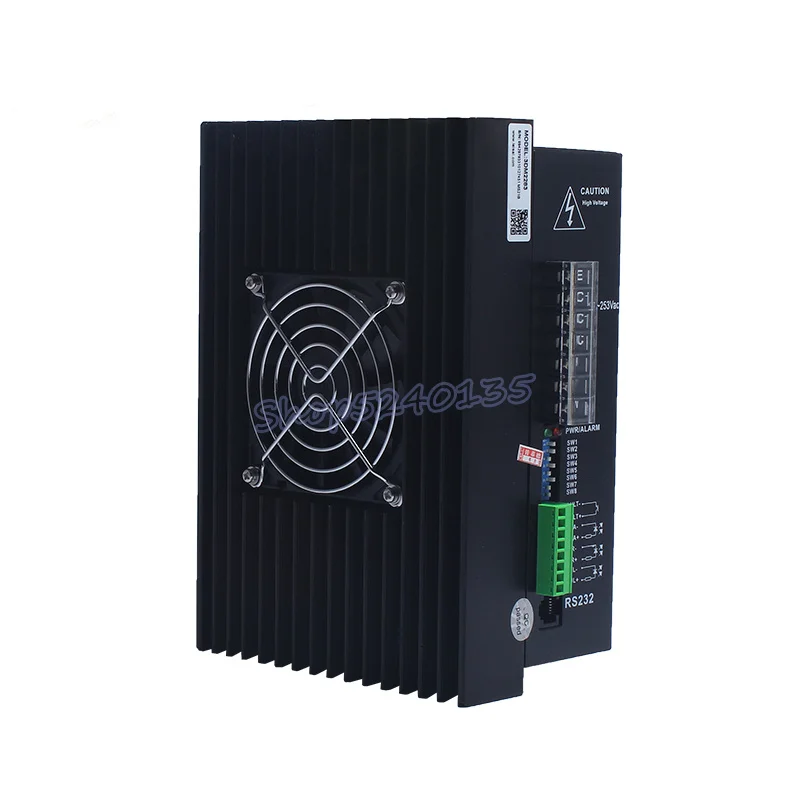

Описание интерфейса питания и двигателя
ИмяОсобенности
GND
Заземление переменного тока
+ V
Положительная мощность переменного тока, любое значение от + 150 В до + 220 В, но рекомендуемое значение составляет + 180 В.
U
Трехфазный двигатель U фаза
V
Трехфазный двигатель V фаза
W
Трехфазный двигатель W phase
Выбор двигателя адаптера
Модель приводаХарактеристики двигателя
3DM2283
110, 130,150 трехфазный шаговый двигатель
