Макетная плата ESP32 с модулем Wi-Fi и Bluetooth, T-дисплей для Arduino, 1,14 дюймовая плата управления ЖК-дисплеем

Продукт DОписание

Технические характеристики оборудования Чипсет ESPRESSIF-ESP32 240 МГц Xtensa® одиночный/железо добывающей промышленности двухъядерный 32-бит LX6 микропроцессор Вспышка QSPI flash 4 Мб SRAM 520 КБ SRAM Кнопка Сброс USB в TTL CP2104 Модульный интерфейс UART, SPI, SDIO, I2C, светодиодный PWM, TV PWM, I2S, IRGPIO, ADC, сенсорный конденсатор, DACLNA Предварительный усилитель Дисплей IPS ST7789V 1,14 дюйма Рабочее напряжение 2,7 V-4,2 V Рабочий ток Около 67 мА Ток сна О 350uA Диапазон рабочих температур -40 ℃ ~ + 85 ℃ Размер и вес 51,52*25,04*8,54 мм (7,81 г) Характеристики источника питания Питание USB 5V/1A Зарядный ток 500 мА Батарея 3,7 V литиевая батарея JST Коннектор 2Pin 1,25 мм USB Тип C

Wi-Fi

Стандартный FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC (чип esp32) Протокол 802,11 b/g/n(802.11n, скорость до 150 Мбит/с) A-MPDU и A-MSDU полимеризация, поддержка интервала защиты 0.4мкс Частотный диапазон 2,4 ГГц ~ 2,5 ГГц (2400 м ~ 2483,5 м) Мощность передачи 22dBm Расстояние связи 300 м

Bluetooth

Протокол Соответствует стандарту bluetooth v4.2BR/EDR и BLE Радиочастота С чувствительностью-97dBm NZIF приемник класса-1, класс-2 и класс-3 эмиттер AFH Аудио Частота CVSD & SBC Аудио Частота

Спецификация Программного Обеспечения

Режим Wi-Fi Станция/SoftAP + станция/P2P Механизм безопасности WPA/WPA2/WPA2-Enterprise/WPS Тип шифрования AES/RSA/ECC/SHA Обновление прошивки UART скачать/OTA (через сеть/хост для загрузки и записи прошивки) Разработка программного обеспечения Поддержка разработки облачного сервера/SDK для разработки прошивки пользователя Сетевой протокол IPv6, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT Конфигурация пользователя Набор инструкций AT +, облачный сервер, android/iOSapp ОС FreeRTOS

Дополнительная информация:Https://github.com/Xinyuan-LilyGO/TTGO-T-Display

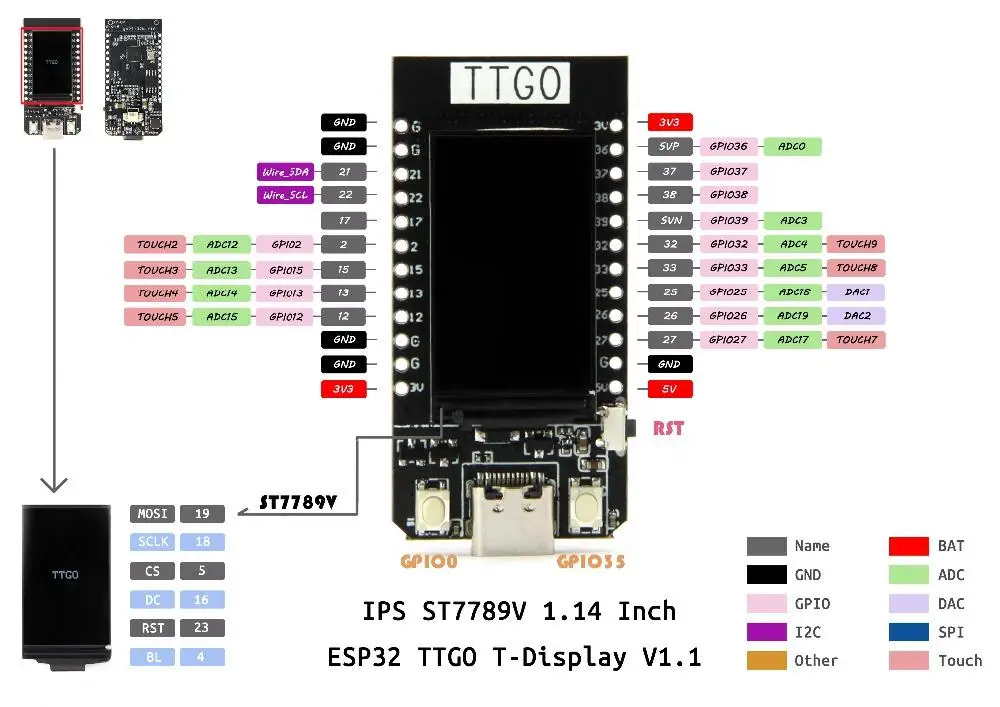

Схема расположения выводов продукта

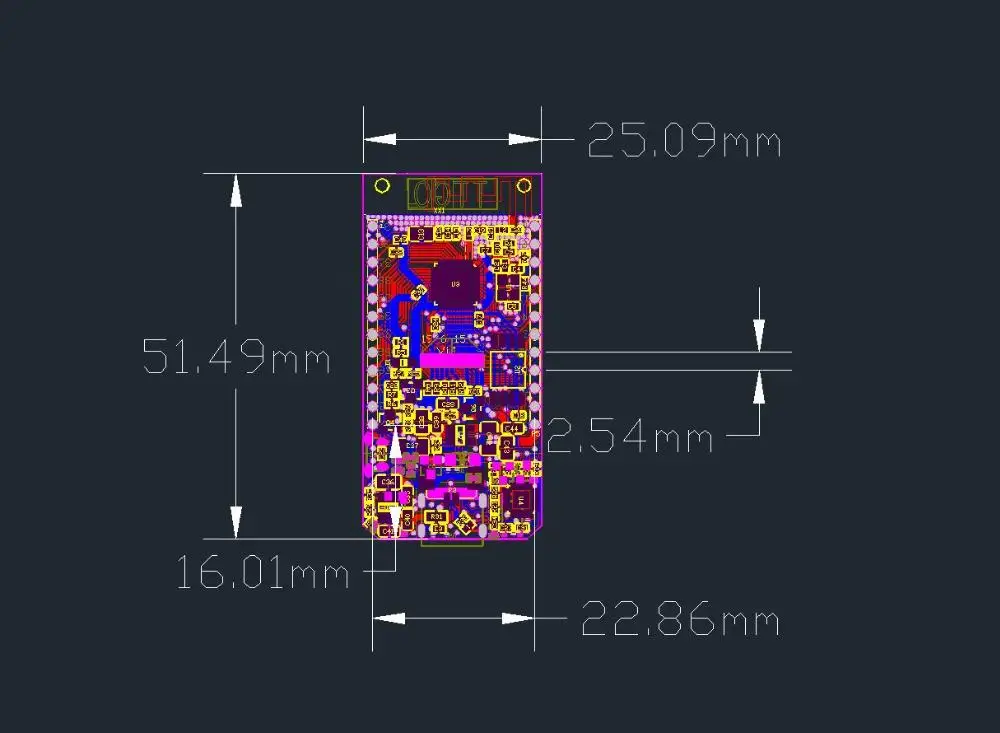

Таблица размеров

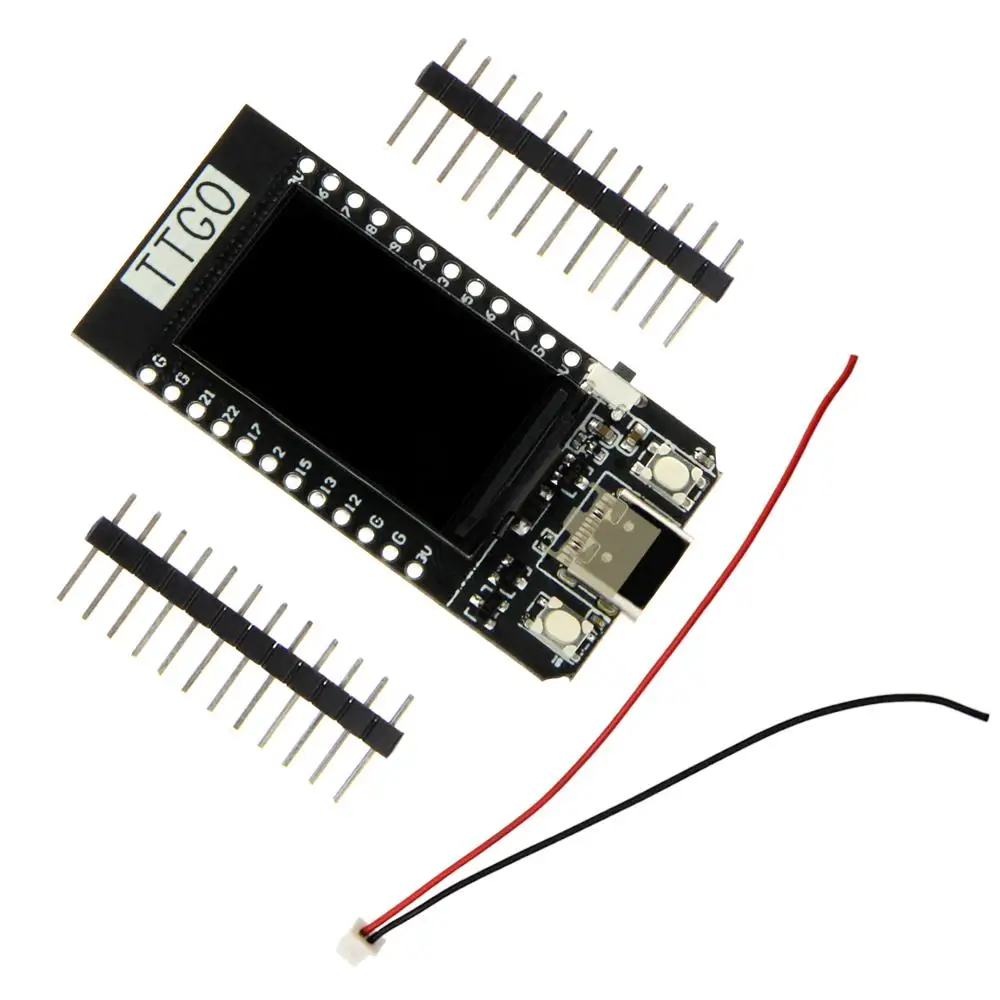

Список доставки

1 x TTGO T-Display

1 xЗарядный кабель

2 x Pin
