Последнее обновление: 28.05.2022
Товар не подходит для самостоятельного генератора
Случайный подарок: циферблат, потенциометр, ручка, переключатель температуры

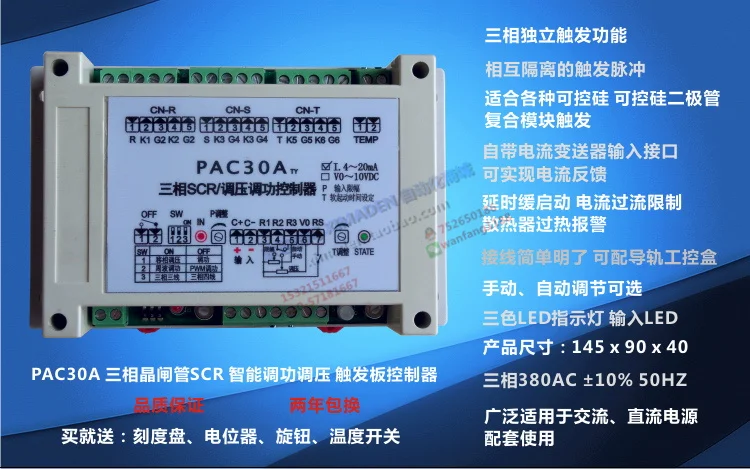

Особенности:
● Ручная и автоматическая регулировка
● Медленный старт, можно установить замедление (время регулируется)
● Проводка проста и понятна
● Встроенный или терминал/потенциометр с регулировкой мощности
● Независимая функция запуска
● Изолированная технология активного триггера постоянного тока с широким импульсом для защиты отзывы по току
● Трехцветный светодиодный индикатор, входная светодиодный ная индикация
● Доступно несколько типов нагрузки
● Может быть оснащен рельсовым промышленным блоком управления (145*90*40)
Широко используется в различных промышленных источниках питания постоянного тока, электромагнитах, сопротивлении двигателя постоянного тока, освещении и других источниках питания, управлении постоянным током постоянного напряжения и других областях
Основные характеристики:
1,4 ~ 20 мА, 0 ~ 10 в, 0 ~ 5 В и другой вход аналогового сигнала, вход по умолчанию: 4 ~ 20 мА импеданс приема 100Ω
2. Отрегулируйте разрешение на выходе: 0,2 °. Точность линеаризации: ± 0,3 в
3. Режим нагрузки: постоянный ток: 20 ~ 500 В постоянного тока, регулируемый переменный ток 50 Гц, трехфазный 0 ~ 380 В переменного тока
4. Светодиодный дисплей: индикация входного сигнала 4 ~ 20 мА, красный. Индикатор рабочего состояния: зеленый светильник: запуск, желтое мигание: остановка, попеременно мигает светофор: радиатор перегревается.
5. Медленный старт: 0-120 секунд, регулируемая; Медленная Остановка: 15 секунд
6. Внешний контакт: предельный контроль входа, регулируется потенциометром 10K 2 Вт

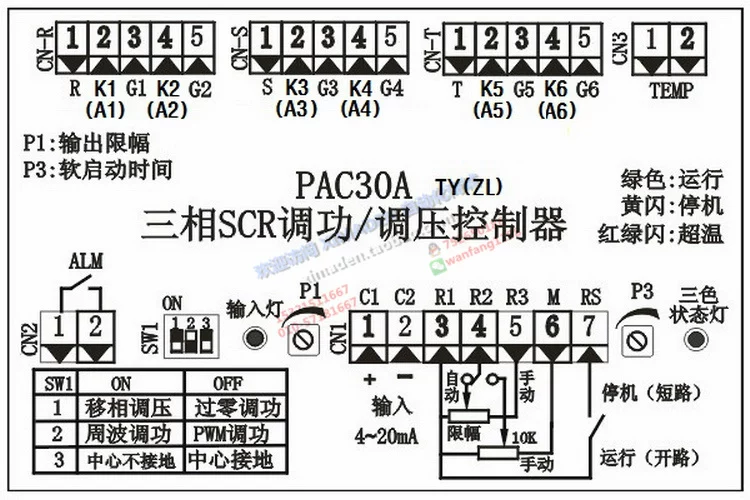

Запустите и остановьте клеммы CN1-3 и CN1-7, а также мощный Электрический изоляционный контактный контроль. Разомкнутая цепь-это начальная операция, а Закрытие-выключение. В частности, при каждом запуске он начинается с заданной задержки.

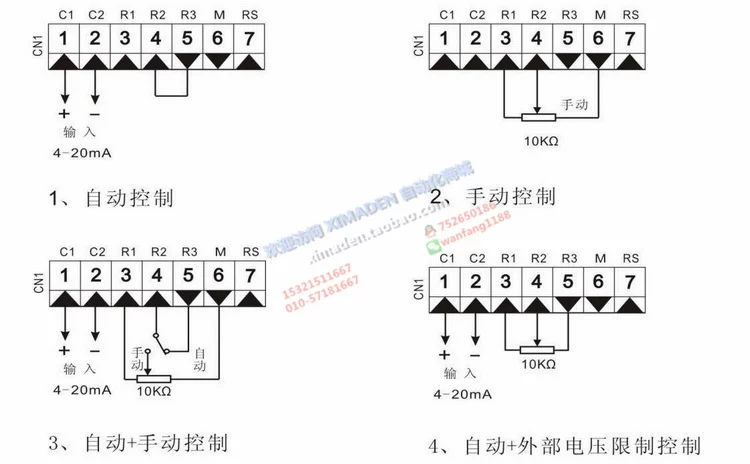

Ручное/автоматическое переключение. Ручной режим, регулирование напряжения постоянного тока и регулирование напряжения переменного тока может быть реализован с помощью внешнего потенциометра 10K 2W
7. Релейный выход сигнализации: ALM, контакт сигнала тревоги (обычно открытый), емкость в переменного тока 1 А (чистое сопротивление)
8,80 °C защита от перегрева: радиатор больше 80 °C. Запретить выход и сигнал тревоги. Выпуск: после устранения неисправностей включите снова.
Анализ отказов
L без выходной нагрузки
1. Проверьте Источник питания: нормальна ли плата управления, источник питания нагрузки и сдут ли быстрый удар.
2. Проверьте нагрузку: нагрузка открыта или возникла проблема с проводкой.
3. Проверьте светильник состояния панели управления: зеленый, состояние работы; Желтое мигание, состояние остановки (без выхода); Красное и зеленое мигание, сигнал перегрева радиатора (без выхода); без светильник, без блока питания или сбоя платы управления.
4. Проверьте входной индикатор панели управления: красный-нормальный, светильник-нет входного сигнала.
5. Проверьте положение потенциометра P1 на плате управления: Отрегулируйте по часовой стрелке и Увеличьте выходное напряжение.
6. Проверьте плату управления R2, R3 частями короткого замыкания: при автоматическом управлении элементы короткого замыкания R2 и R3 должны быть подключены.
7. Проверьте Входной сигнал: диапазон, 4 ~ 20 мА. Входной сигнал> 5,6 мА, должен иметь выход. Обратная ли полярность.
8. Проверьте плату управления R2: выход R2 0 ~ 5 В (изменение при входном сигнале 4 ~ 20 мА).
9. Проверьте клеммы платы управления RS: короткое замыкание на клеммах RS и GND, состояние остановки (без выхода).
L Напряжение нагрузки ненормальное.
1. Проверьте Источник питания: нормально ли установлена плата управления и источник питания нагрузки.
2. Проверьте нагрузку: без нагрузки, без нагрузки. Нагрузка трансформатора: Вторичная сторона не может работать на холостом ходу и должна быть полностью нагружена.
3. Ручная проверка: если ручное управление нормальное, предварительно считается, что с регулятором нет проблем. В противном случае нагрузку манекена продолжают проверять.
4. Автоматическая проверка: при изменении входного сигнала управления 4 ~ 20 мА Диапазон изменения напряжения R2 должен быть 0 ~ 5 В.
5. Выходное напряжение можно отрегулировать только на половину подачи нагрузки: тиристорный модуль регулятора повреждает одну руку.
6. Проверьте поглотитель RC на предмет плохого контакта или повреждения.
L Напряжение нагрузки всегда самое большое и неконтролируемое. Выход всегда максимальный, ни ручной, ни автоматический. Возможные причины:
1. Возможно открытие или разгрузка нагрузки
2. Тиристорный модуль регулятора сломан в разбивке. Сопротивление на выходе тиристорного модуля обычно превышает 500 кОм.
L начинает нормально работать, через некоторое время выход всегда самый большой. Независимо от того, ручной он или автоматический. После выключения аппарата его можно включить снова и он может работать нормально. Возможные причины:
1. Слишком высокая температура окружающей среды.
2. Перегрузка по току в течение длительного времени.
3. Мгновенное Перегрузка по току нагрузки вызывает тепловое разрушение тиристорного модуля.
L нагрузка манекена отлажена в соответствии с самой простой проводкой. Если сложно оценить местоположение неисправности, можно использовать метод отладки фиктивной нагрузки. Нагрузка манекена обычно составляет 100 ~ 200 Вт.
1. Ручная регулировка: обычно регулятор нормальный, возможна проблема с нагрузкой. Проверьте напряжение питания нагрузки, сбой предохранителя и контакта, отключение, короткое замыкание, падение изоляции, разряд и искрение.
2. Ручная регулировка нормальная, автоматическая-не нормальная: если управляющий входной ток 4 ~ 20 мА не нормальный, Далее проверьте прибор; В противном случае, проверьте, регулирует ли потенциометр P1 слишком низкий предел напряжения, короткое замыкание R2, R3
Подключено.
3. Ручная и автоматическая регулировка являются нормальными: при определении регулятора нет проблем.
