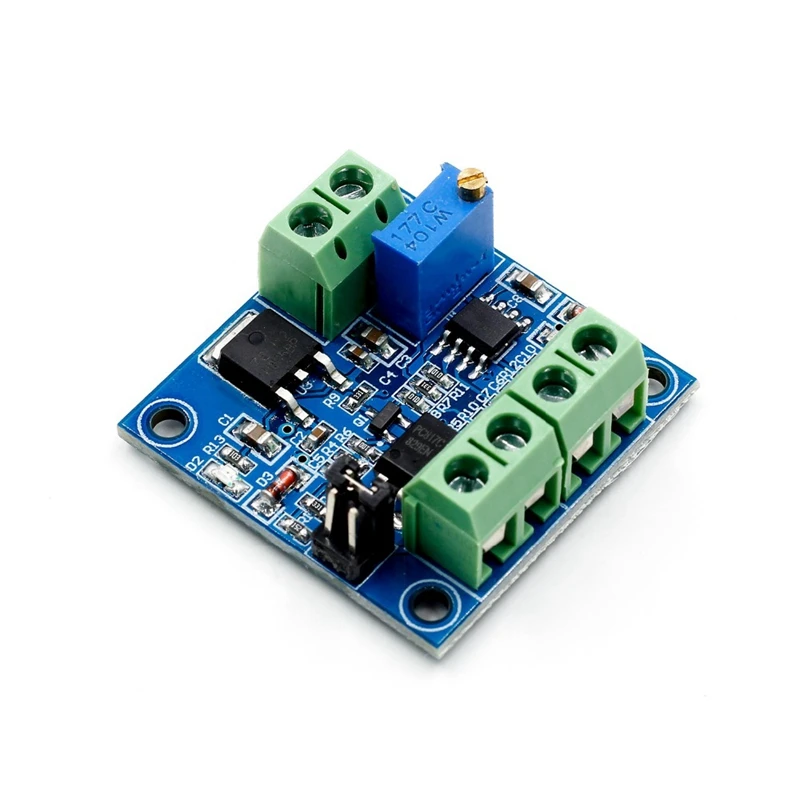

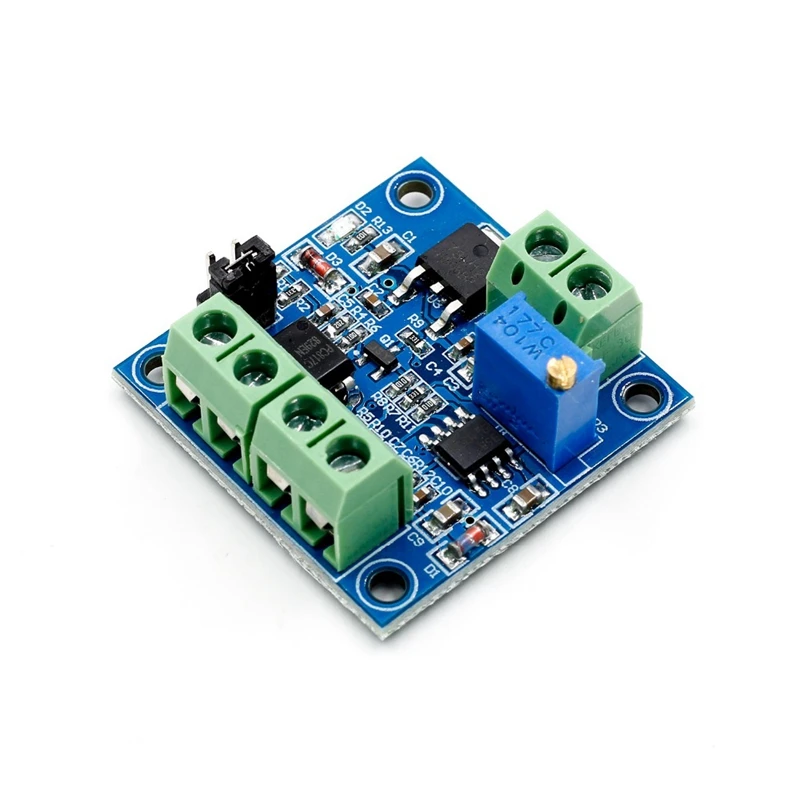

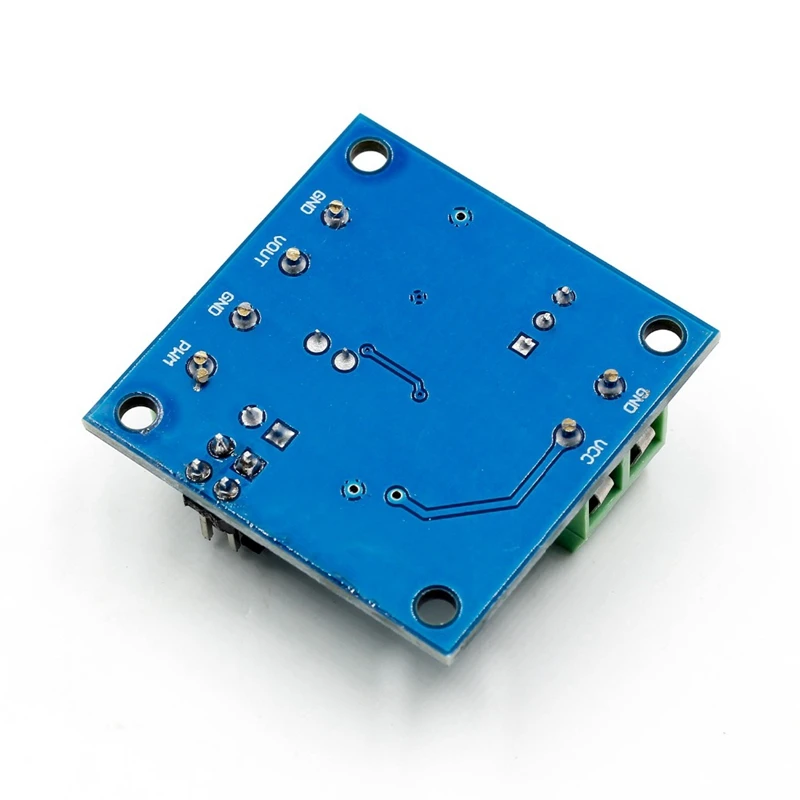

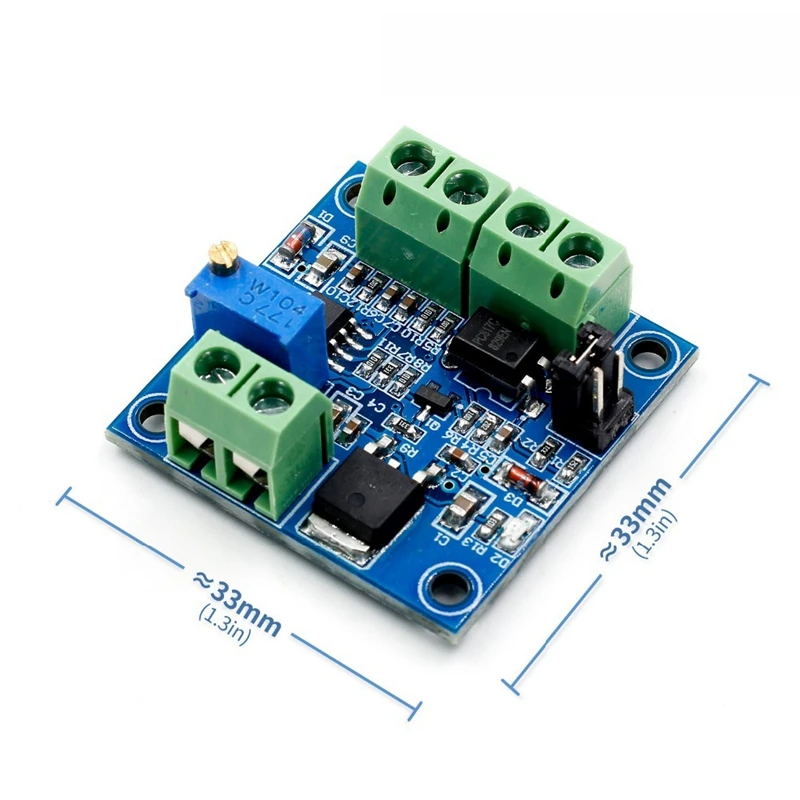

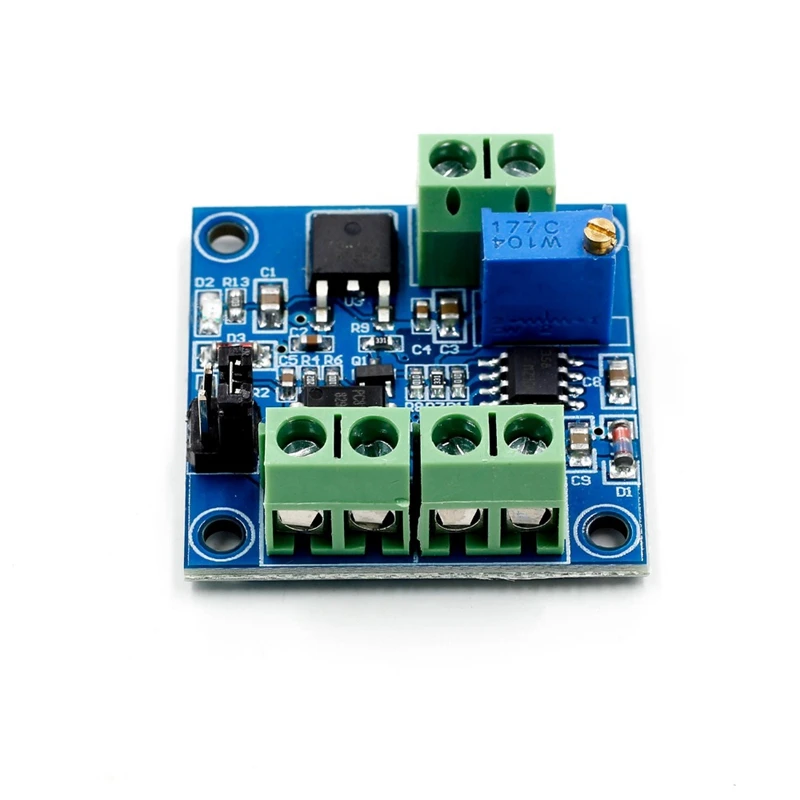

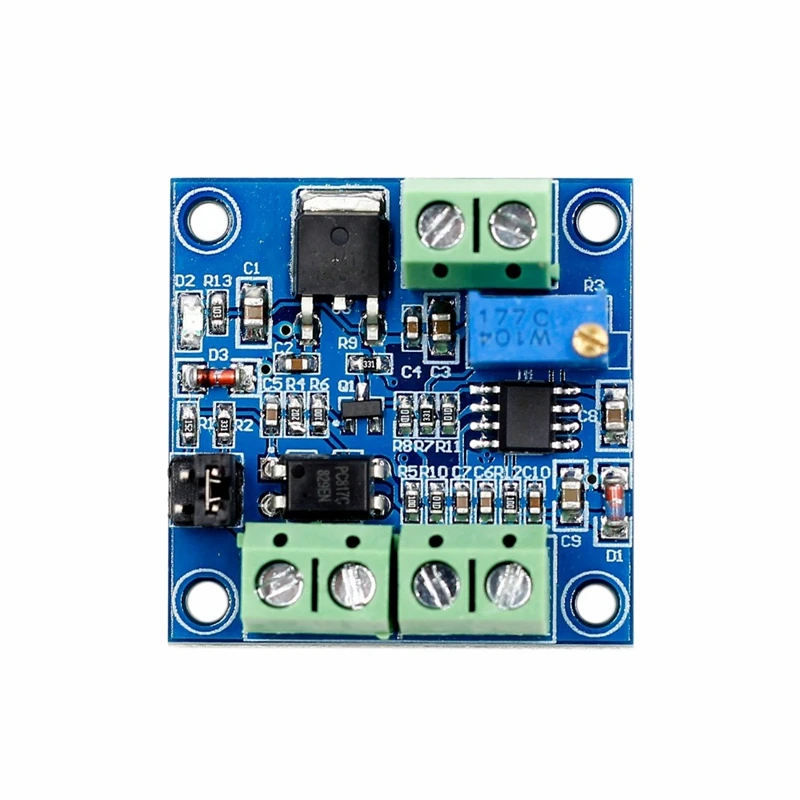

Может использоваться в качестве переключателя интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой коэффициента мощности ШИМ. Модули небольшого размера и просты в использовании в разных местах.MCU с встроенными технологиямиПростота в эксплуатации, тонкая настройка потенциометромВыберите диапазон входного уровня сигнала PWM через короткое замыканиеМодуль меньше, прост в переноске и использованииРабочее напряжение: 12 В-30 В постоянного тока; (более 100 мА)Частота приемника ШИМ: 1 кГц-3 кГцДиапазон входного уровня сигнала PWM:Пиковое значение 4,5 V до 10V уровня. Короткая крышка устанавливается в '5V'. Этот уровень используется для нормального контроллера или 5V MCUПик 12 В до 24 В, поэтому вставляется в 24 В. Короткая крышка устанавливается в '24V'. Этот уровень используется для нормального контроллера PLCДиапазон преобразования: 0%-100% ШИМ до 0-10 вДопустимая погрешность: 5%Заземление: заземленияGND: отрицательный входной сигналВыход: Выходное напряжение 0-10 вGND: выходное напряжение заземленияУправление инструкции по уходу за изделиемПосле включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выводиться.В первый раз, когда мощность включена, лучше всего сделать калибровку отладки: входной сигнал коэффициента мощности 50% к PWM/GND и отрегулировать относительную амплитудную короткую крышку. Частота-1 кГц-3 кГц, измеренный VOUT и GND с мультиметром, и он отобразит 5 В. Настройте потенциометр, чтобы убедиться, что дисплей 5,00 в на мультиметре. Это откалибрует ваш импульсный сигнал к этому модулю.При изменении частоты соответствие может быть смещено и необходимо повторно откалибровать.Выходное напряжение может регулироваться путем регулировки коэффициента нагрузки.Точность может контролироваться путем регулировки потенциометра.Цвет: синий + зеленыйМатериал: Поликарбонат + металлПосылка в комплект входит:1 * ШИМ-модуль преобразователя НапряженияТолько вышеуказанная посылка, другие товары не включены.Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
