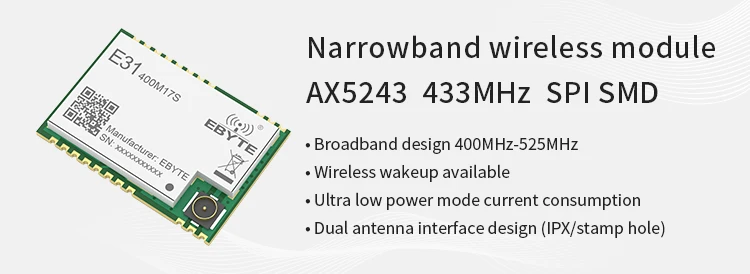

AX5243 433 МГц SPI SMD беспроводной приемопередатчик IoT модуль двойная антенна IPEX низкая мощность освещение для ddc Дак ddc приемопередатчик

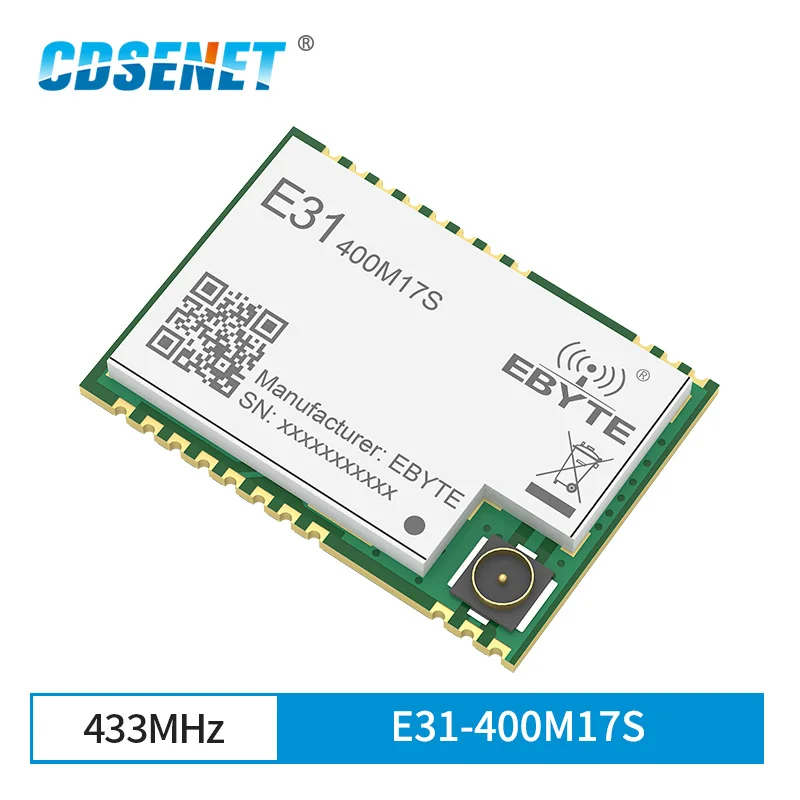

AX5243 433 МГц SPI SMD беспроводной трансивер IoT модуль двойная антенна IPEX низкая мощность E31-400M17S для ddc duc ddc трансивер

Предельные параметры

Основные параметры

Значение

Примечания

Мин.

Макс.

Входное напряжение (В)

0

3,6

Необратимому повреждению произошло в тех случаях, когда напряжение превышает 3,6 V

Блокирующая мощность (дБм)

-

10

Низкий шанс быть поврежденным для коротких дистанционных трансиверов

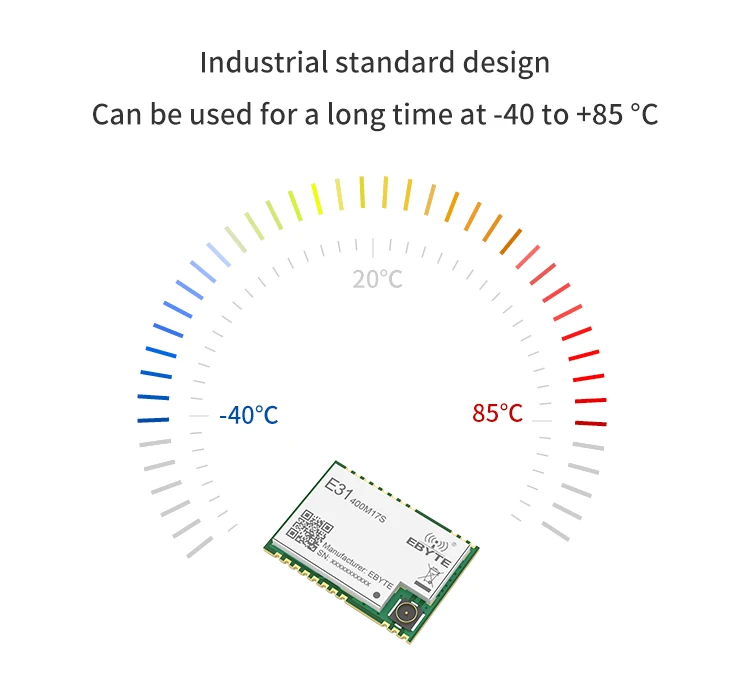

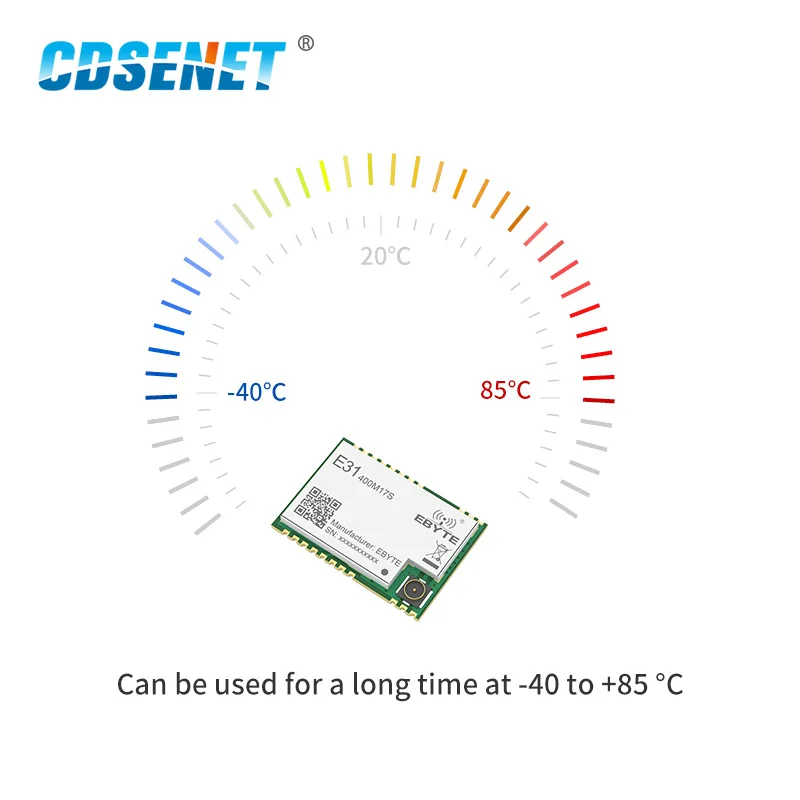

Рабочая температура.(℃)

-40

+ 85

Промышленный Класс

Температура хранения.(℃)

-60

+ 150

-

Рабочие параметры

Основные параметры

Значение

Примечания

Мин.

Типичный

Макс.

Рабочее напряжение (В)

1,8

3,3

3,6

DC 3,3 V-3,6 V может гарантировать максимальную мощность TX

Электрический уровень Tx (V)

-

3,3

-

5 в TTL может привести к постоянному повреждению

Рабочая температура (℃)

-40

25

+ 85

Промышленный Класс

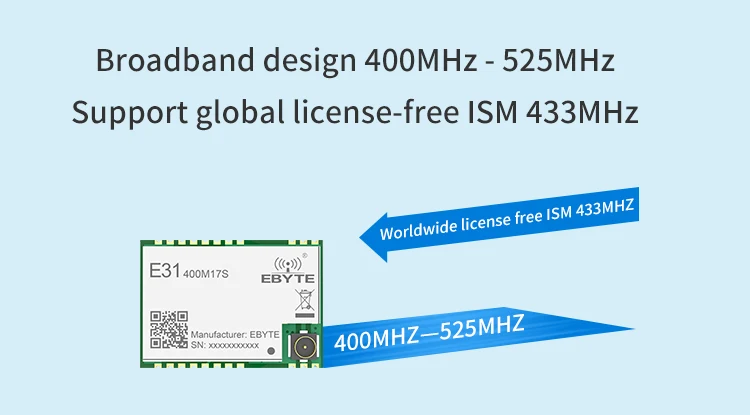

Рабочий частотный канал (МГц)

400

433

525

Подходит для ISM channel

Энергопотребление

Ток TX (мА)

70

80

90

Мгновенная мощность (может отличаться из-за различных характеристик антенны)

Ток RX (мА)

12

13

14

Ток при приеме данных модуля.

Ток сна (μA)

0,05

0,5

1

Глубокий сон при сверхнизком энергопотреблении (низкая частота)

Максимальная мощность TX (дБм)

16

17

18

-

Чувствительность RX (дБм)

-

-135

-

При температуре не выше 0,1 кбит/с скорость воздуха

Скорость воздуха (кбит/с)

-120

-121

-122

При температуре не выше 1,2 кбит/с скорость воздуха (FSK/ТЭК)

Диапазон скорости воздуха

0,1 k

-

125

Регулируется пользователем

Диапазон отсчета

2000 м

Условия: ясного неба, коэффициент усиления антенны 5dBi, антенна, высота 2,5 м, скорость передачи данных 1,2 кбит/с

FIFO

256 байт

Максимальная длина для однократной передачи

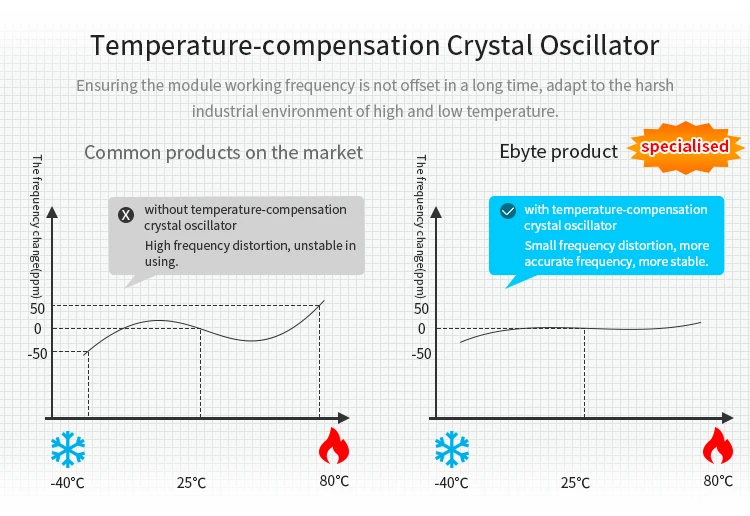

Частота TCXO

26 МГц

± 1ppm

Протокол

GFSK (предлагается)

FSK / MSK / 4-FSK / GFSK / GMSK / ASK / AFSK /FM / PSK

Инкапсуляция

SMD

/

Тип интерфейса

1,27 мм

/

Порт связи

SPI

0-10Mbps

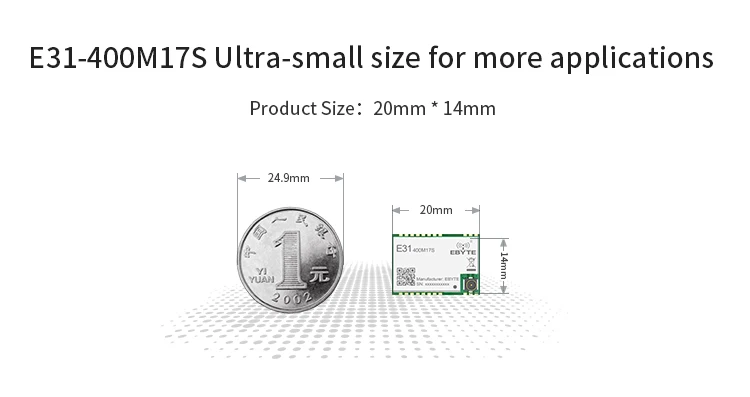

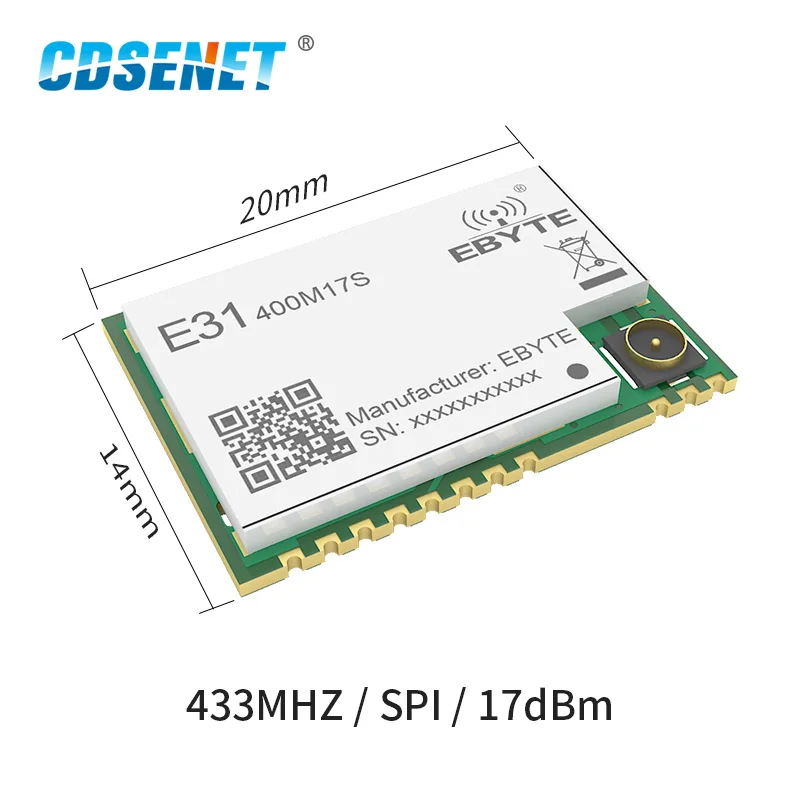

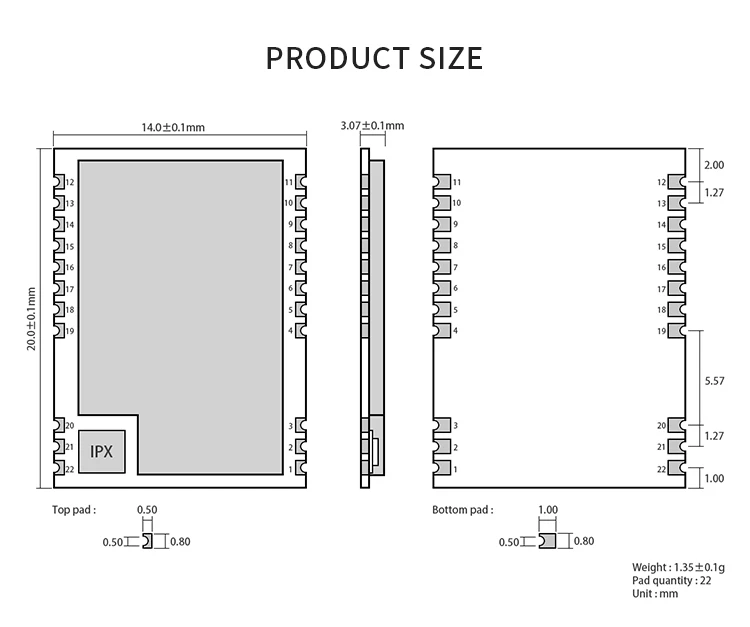

Размеры

20*14 мм

/

Вес

1,35 ± 0,1 г

/

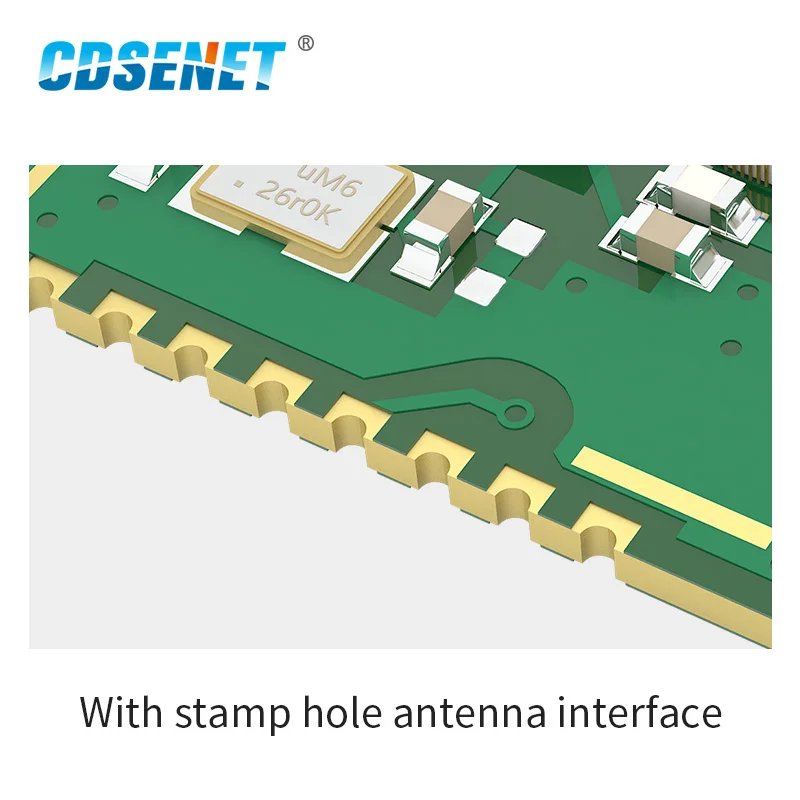

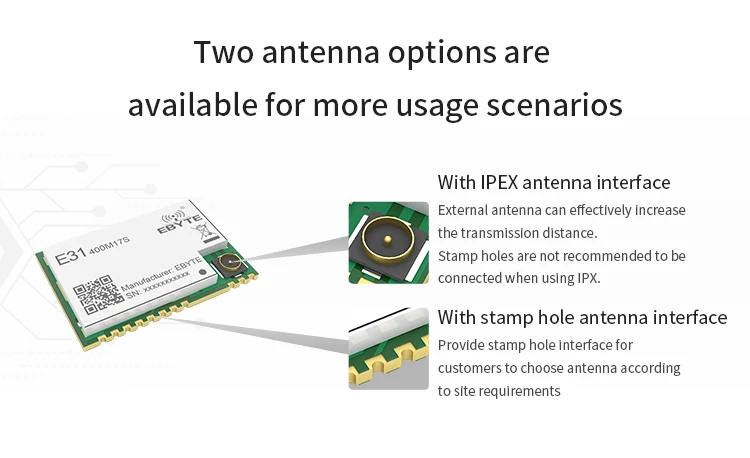

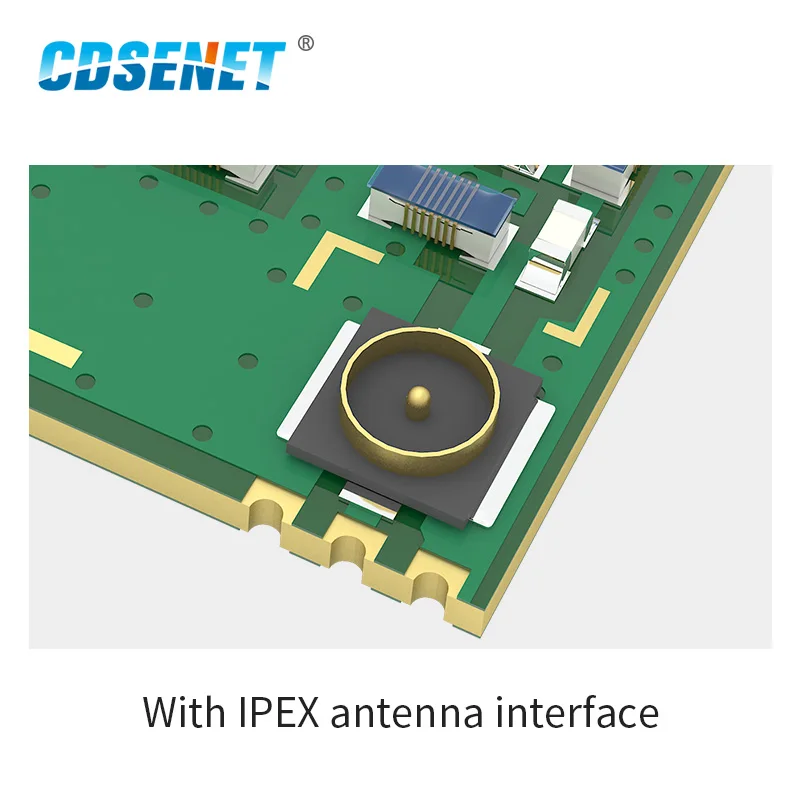

Интерфейсы антенны

IPEX/штамп отверстие

Отверстие штампа рекомендуется не подключать только при использовании IPX, эквивалентное сопротивление составляет около 50 Ω

Модель

Интерфейс

IC

Частота

Мощность

Расстояние

Воздух

Посылка

Размеры

Особенности

Гц

ДБм

Км

Данные

(Мм)

Ставка

E31-400M17S

SPI

AX5243

433 м

17

2

0,1 k ~ 125k

SMD

14*20

-

E31-433T30S

UART

AX5243

433 м

30

8,6

1,2 k ~ 70k

SMD

25*40,5

Узкополосная передача, WOR

E31-433T17S3

UART

AX5243

433 м

17

2

1,2 k ~ 70k

SMD

16*26

Узкополосная передача, WOR

E31-230T33D

UART

AX5243

230 м

33

8

1,2 k ~ 70k

DIP

37*60

Дифракция, WOR

E31-230T17D

UART

AX5243

230 м

17

2

1,2 k ~ 70k

DIP

21*36

Дифракция, WOR

E31-230T27D

UART

AX5243

230 м

27

5

1,2 k ~ 70k

DIP

24*43

Дифракция, WOR

E31-433T17S

UART

AX5243

433 м

17

2

1,2 k ~ 70k

SMD

17*30

Узкополосная передача

E31-433T17D

UART

AX5243

433 м

17

2,1

1,2 k ~ 70k

DIP

21*36

Узкополосная передача

E31-433T27D

UART

AX5243

433 м

27

4

1,2 k ~ 70k

DIP

24*43

Узкополосная передача

E31-433T30D

UART

AX5243

433 м

30

6

1,2 k ~ 70k

DIP

24*43

Узкополосная передача

E31-433T33D

UART

AX5243

433 м

33

8

1,2 k ~ 70k

DIP

37*60

Узкополосная передача
