Модель
2015H
2040H
2060H

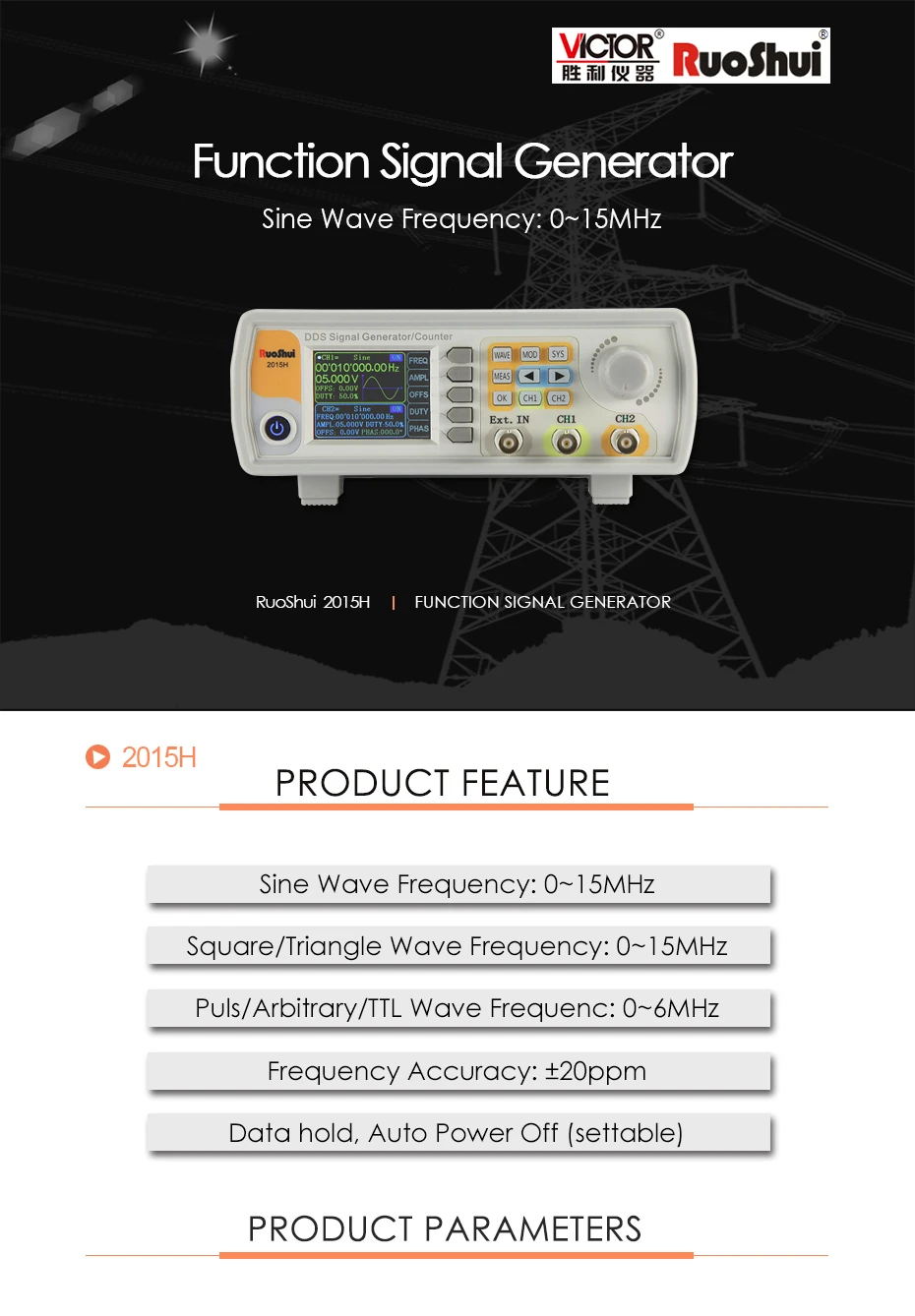

Частота синусоидальной волны
0-15 МГц
0-40 МГц
0-60 МГц
Квадрат/треугольник, частота волны
0-15 МГц
Puls Wave Frequenc
TTL цифровая частота волны
Частота произвольной волны
0-6 МГц
Регулировка ширины пульса
150nS-4000S
40nS-4000S
30nS-4000S
Время подъема волны Suqare
≤ 25 нс
≤ 15 нс
≤ 15 нс
Минимальное разрешение частоты
0,01 Гц (0,00000001 Гц)
Точность частоты
± 20ppm
Стабильность частоты
± 1ppm/3 часа
Особенности волновой формы
Тип формы волны
Синус/квадрат/пульс (регулируемый Рабочий цикл, точная регулировка ширины импульса и периода)
Треугольный/частичный синус/CMOS/DC уровень (установка амплитуды постоянного тока путем регулировки смещения)/половина/полный
Позитивная лестница/анти-лестница/шум/экстенциальный подъем/экстенентное падение/мультизвуковой
Симплектический пульс/Lorenz Pulse/60 произвольных волновых форм
Длина формы волны
2048 точек
Частота дискретизации волновой формы
266Msa/s
Волновая форма вертикального разрешения
14 бит
Синусоидальная волна
Гармоническое подавление ≥ 45dBc (<1 МГц) ≥ 40dBc(1 МГц-20 МГц)
Общее гармоническое искажение <0.8%(20Hz-20KHz.0dBm)
Квадратная/импульсная волна
Превышение ≤ 5%
Импульсная волна
Регулировка рабочего цикла 0.1%-99.9%
Характеристики выхода
Амплитуда синусоидальной волны
Частота вращения ≤ 10 МГц; 2mV-20Vpp
10 МГц ≥частота ≤ 30 МГц 2mV-10Vpp
Частота ≥ 30 МГц 2mV-5Vpp
Квадрат/треугольник
Частота вращения ≤ 10 МГц 2mV-20Vpp
Амплитуда волны
10 МГц ≥частота ≤ 30 МГц 2mV-5Vpp
Разрешение амплитуды
1МВ
Амплитудная стабильность
± 0.5%/5 часов
Плоскостность амплитуды
± 0.5%(<10 МГц);± 10%(>10 МГц)
Выход волновой формы
Выходное сопротивление
50Ω ± 10% (Типичный)
Защита
Все выходы сигнала могут работать с 60, когда нагрузка коротка
Офет
Диапазон регулировки смещения
Выход амплитуда> 2V-9,99 V ~ 9,99 V
0,2 V <Выход amplitude≤ 2V-2,5 V ~ 2,5 V
0 <Выход amplitude≤ 0,2 V-0,25 V ~ 0,25 V
Разрешение офет
0,01 V
Фаза
Диапазон регулировки фазы
0 ~ 359,9 граммов
Разрешение фазы
0,1 ватт
TTL/CMOS выход
Низкий уровень
<0,3 в
Высокий уровень
1 В ~ 10 в
Повышение уровня/осеннее время
≤ 20 нс
Измерение
Функция частоты
Диапазон 1 Гц ~ 100 МГц/время ворот 0,01 S ~ 10s непрерывная регулировка
Функция счетчика
Диапазон: 0-4294967295; Методы соединения постоянного/переменного тока; Ручная работа
Диапазон напряжения входного сигнала
2vpp ~ 20vpp
Измерение пульса
Разрешение 0.01us, до 20s
Измерение цикла
Разрешение 0.01us, до 20s
Развертка
Развертка Chanel
CH1 или CH2
Тип развертки
Линейная развертка, Logarthmic развертка
Время подметания
0,1 s ~ 999,9 s
Диапазон установки
Каких-либо настроек между Макс. Выходная частота соответствующая модель отправная точка (0,01 Гц) и конечная точка
Направление развертки
Вперед/назад/круглый ход
Триггер
Количество импульсов
1-1048575
Режим запуска
Руководство/CH2/внешний (AC)/Внешний (DC)
Общая информация

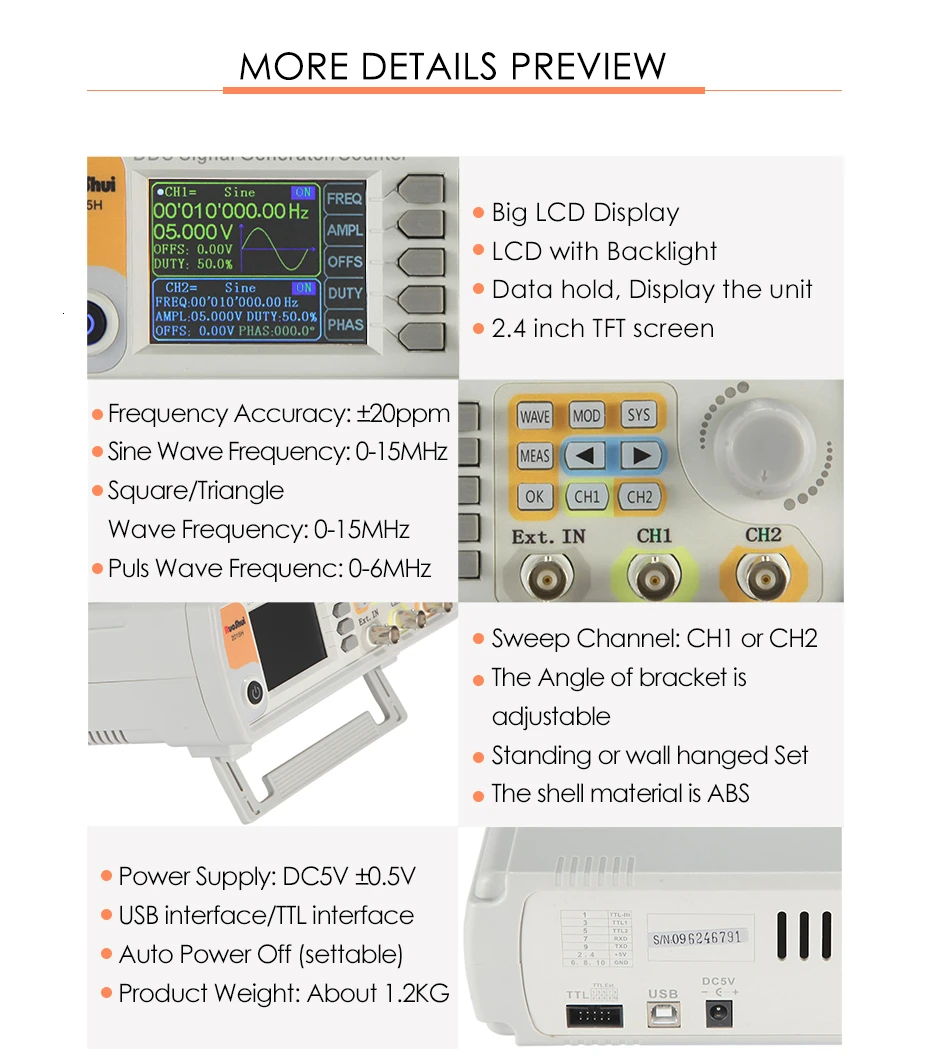

Дисплей
2,4 дюймов TFT Colore ЖК-дисплей
Хранение и загрузка
Кол-во: 100
Позиция: от 00 до 99
Произвольная волна
От 1 до 60 (15 групп по умолчанию в качестве включения питания)

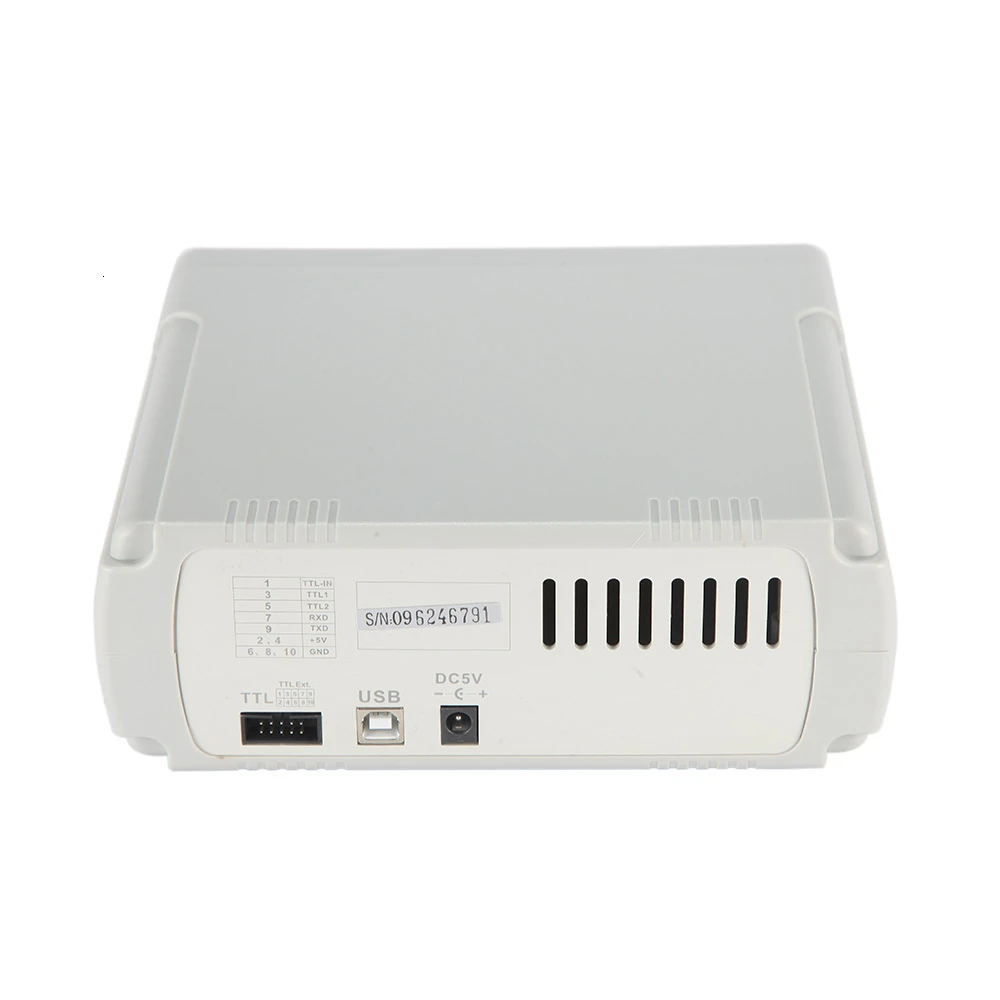

Интерфейс
Режим интерфейса: USB к последовательному интерфейсу
Интерфейс расширения: с последовательным интерфейсом TTL уровня для разработки пользователя
Скорость связи: Стандартный 115200bps
Питание
DC5V ± 0,5 V
Размер изделия
194 мм x 178 мм x 69 мм
Вес продукта
1,2 кг
Стандартные аксессуары
USB кабель/Руководство/Тестовые провода (Тип зажима)/Тестовые провода (тип вилки), программное обеспечение CD/AC адаптер
Спецификации могут быть изменены без уведомления, если вы не уверены, пожалуйста, свяжитесь со службой поддержки клиентов перед покупкой.

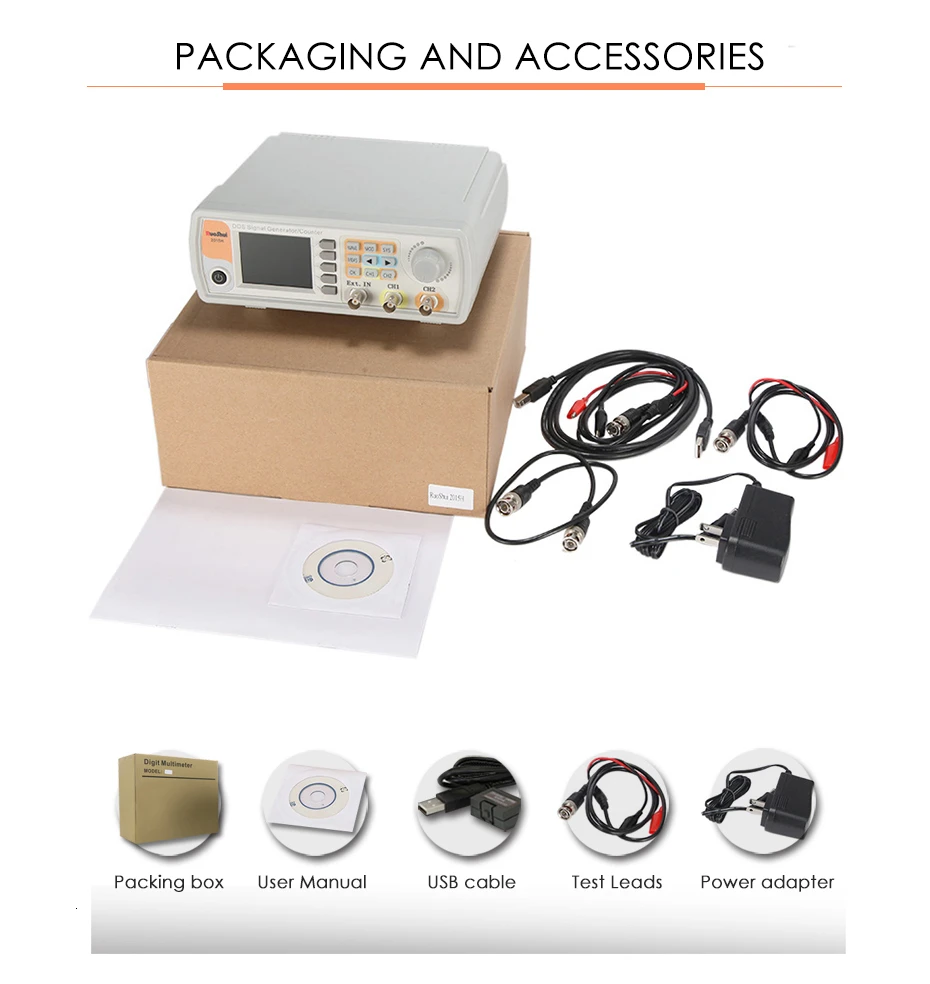

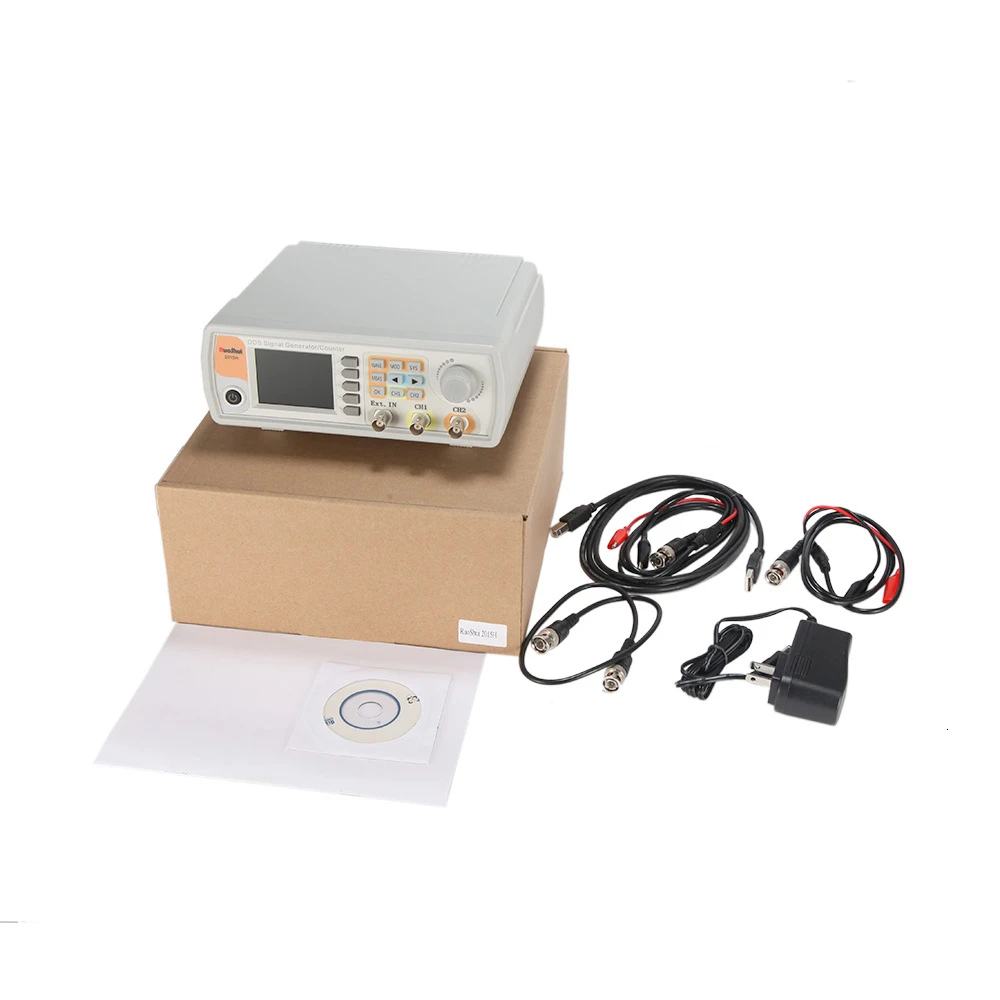

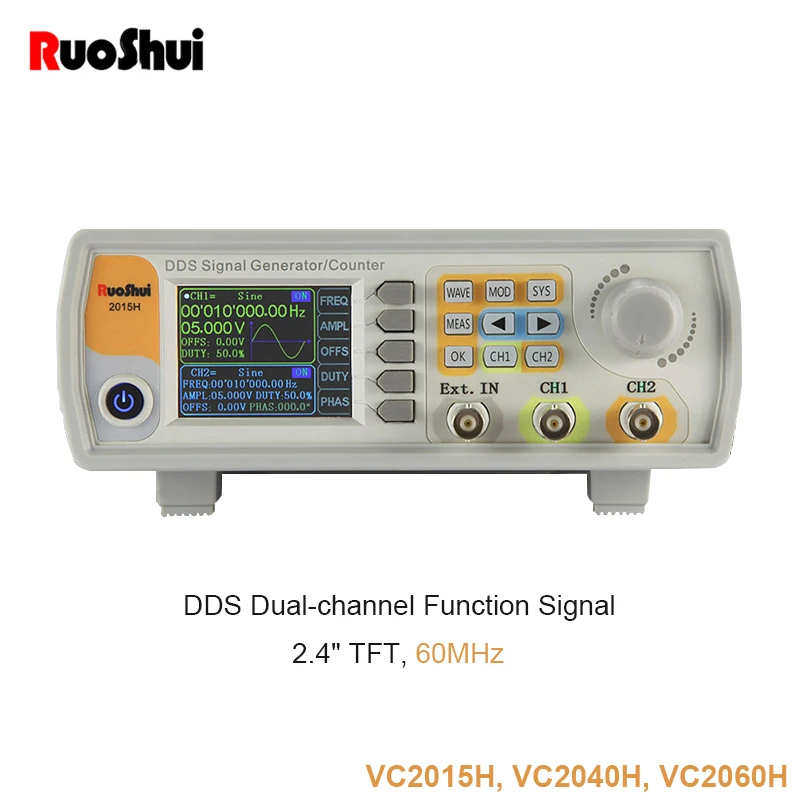

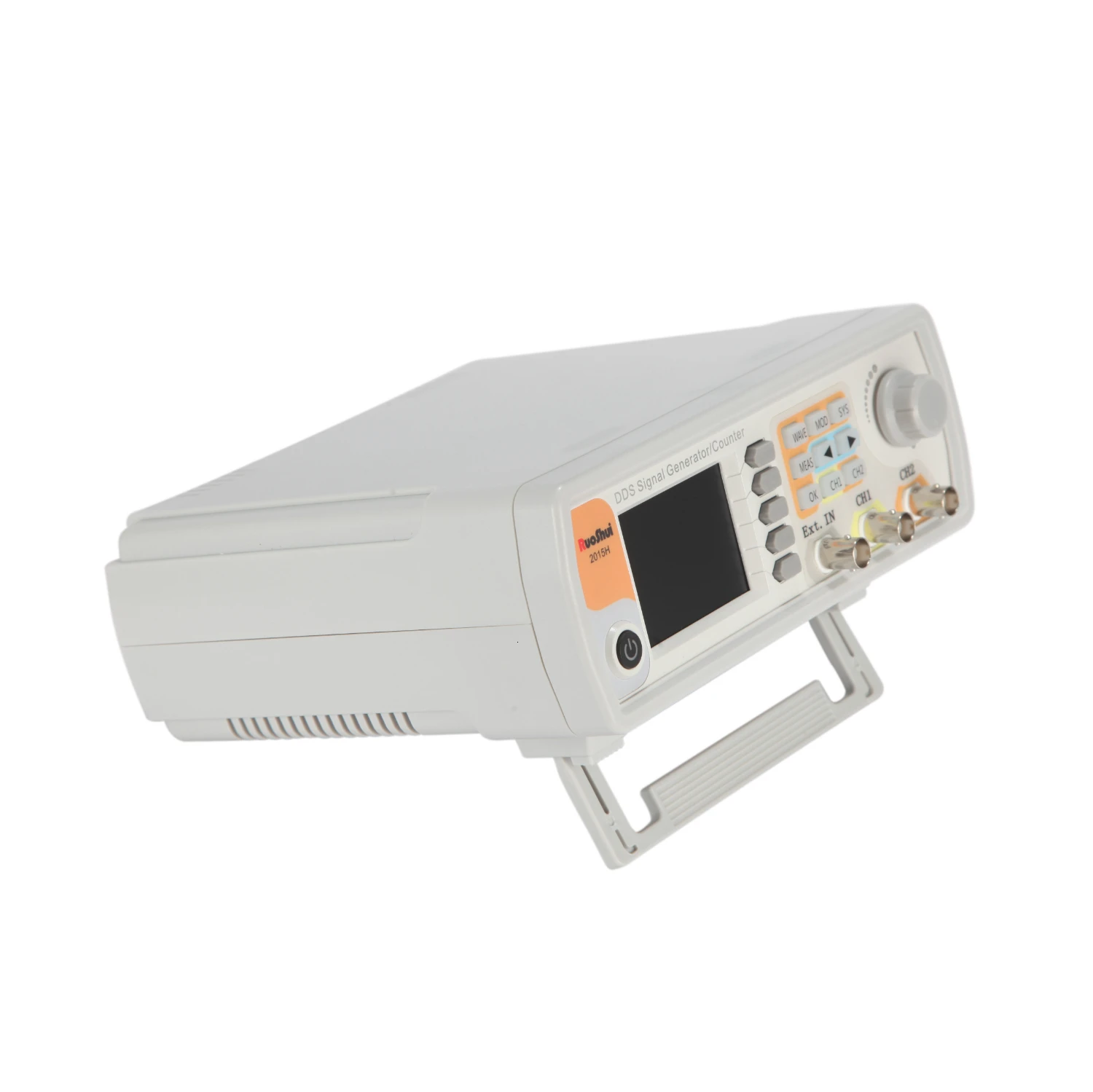

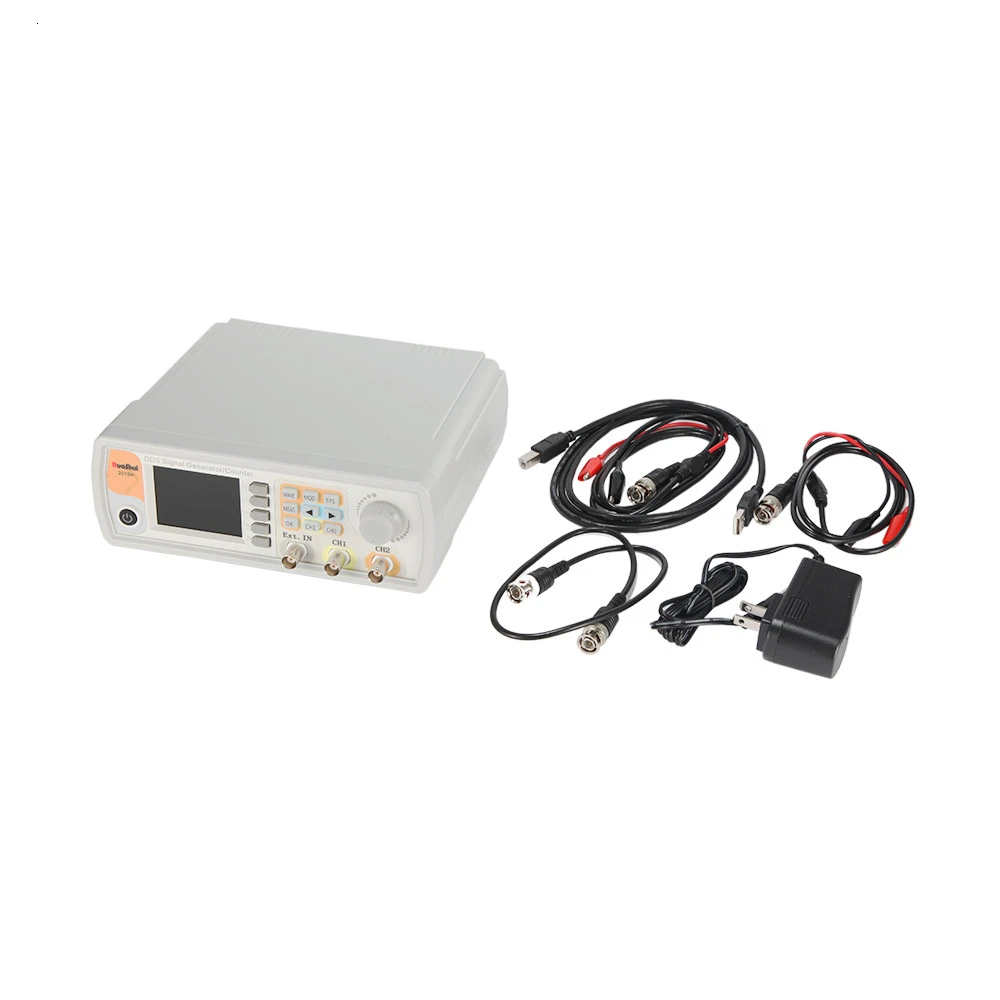

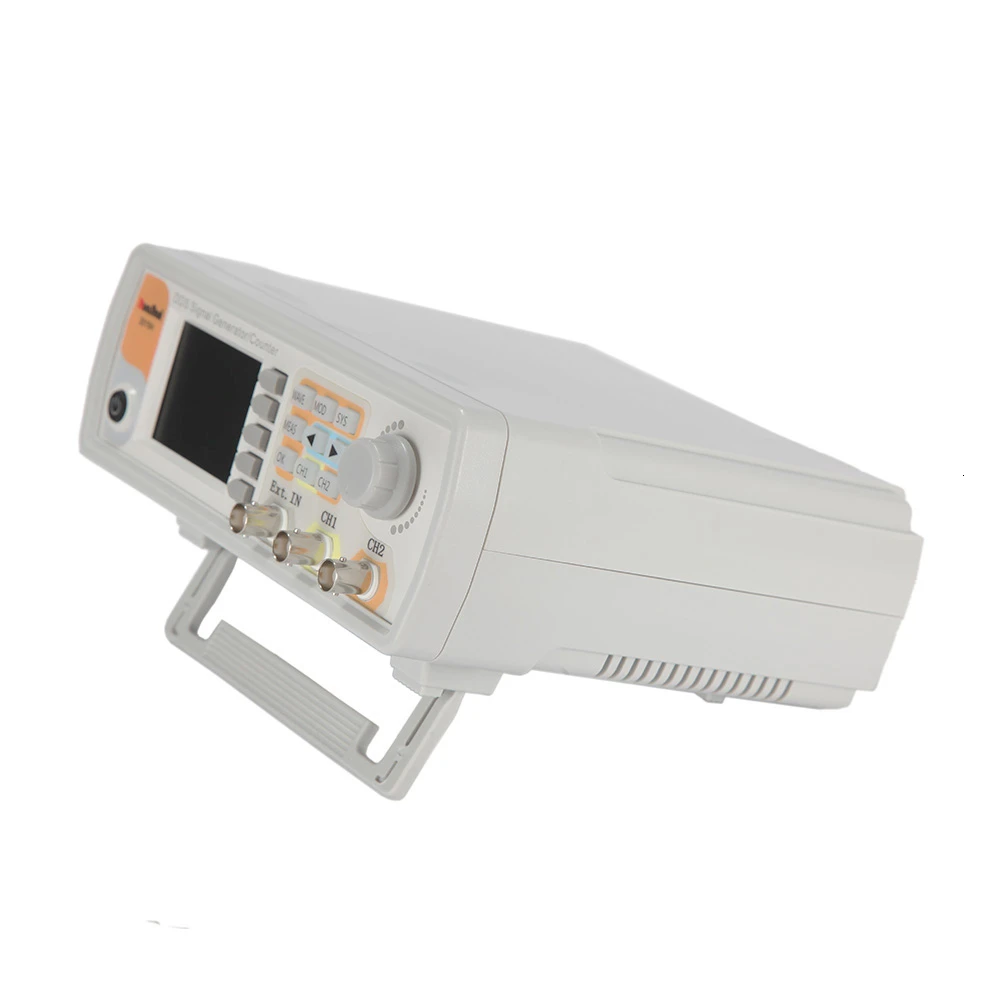

Victor VC2015H,VC2040H,VC2060H DDS двухканальная функция посылка сигнала Содержимое:
1 * DDS генератор сигналов
1 * CD (на английском языке)
1 * Адаптер питания (штепсельная Вилка европейского стандарта)
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * Кабель BNC-Clip
1 * Руководство по эксплуатации
Только вышеуказанная посылка, другие товары не включены.
Примечание:
Тип штепсельной вилки: штепсельная вилка европейского стандарта, применяется в Индонезии, Германии, Франции, Испании, Италии и так далее.
Светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допустимая погрешность измерения составляет ± 1-3 см.
