Новый pi4b нужно удалить R1 резистор.
Веб-сайт технической поддержки: jumbospot17.blogspot.com

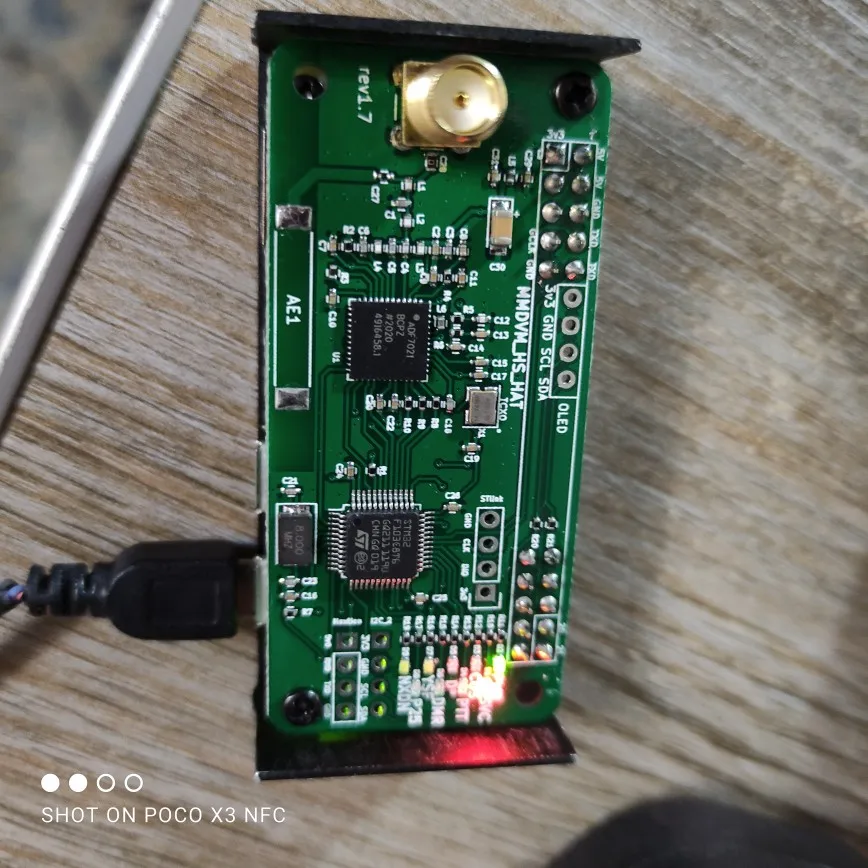

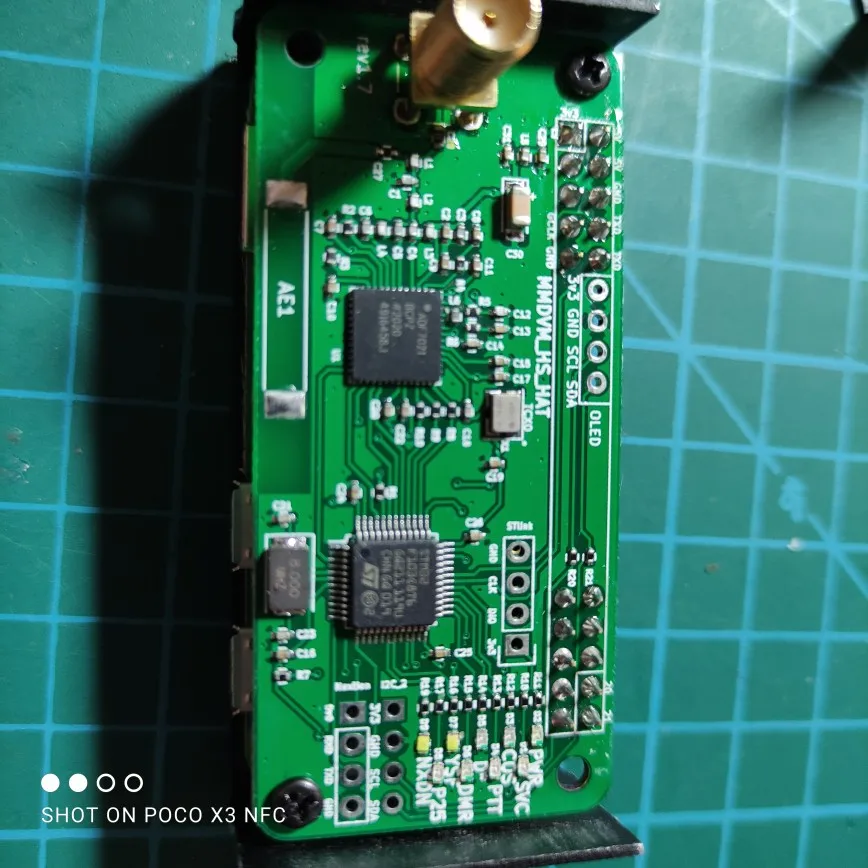

STM32_MMDVM_HS шляпа Rev1.7 руководство
1. Аппаратные средства добавляют (SDA,SCL)R20,R21 подключают stm32 igc 2 шины к OLED и raspi. Oled-сообщение pwr на без RPI с помощью mmdvm_hs custom fw и шины iec 2.
2. Поддержка IEC commendue с raspi
Установка для программного обеспечения Pi-star и аппаратного обеспечения raspberry (rpi 0-3) новый pi4b необходимо удалить резистор R1.
Режим управления:Версии A, Симплексное соединение узла
Радиочастота: Freq:144-148, 219-225,(Основной диапазон) 420-475842-950
Пример: 438,000000
Тип радио/модема:STM32-DVM(GPIO)

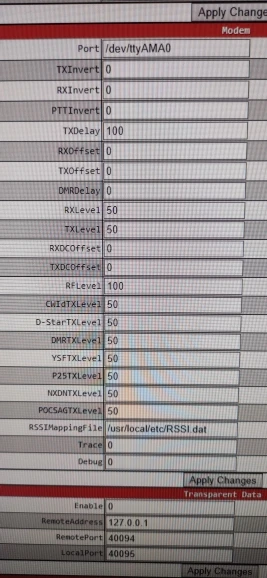

14,7456 TCXO с RXOFFSET = 0 TXOFFSET = 0
Инструкция по применению:
1. Загрузка приложенийHttps://www.pistar.uk/downloads/Запишите его на карту
2. Вставьте карту в rpi
3. Подождите до загрузки 5 минут подключения wifiPi-star-НастройкаPassМалина

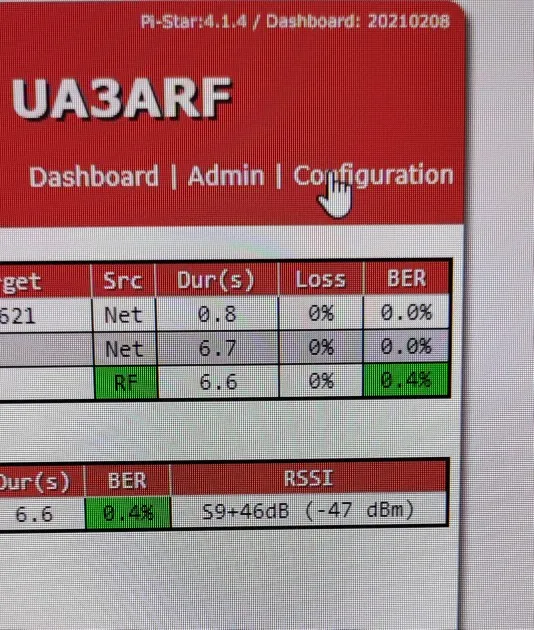

4. Обнаружение открыванияHttp:/pi-star/admin/
5. Установите freq ,dmr id ,dmr режим, добавьте домашний wifi ssid...
Имя пользователя по умолчанию: pi-star
Пароль по умолчанию: raspberry
Для поддержки изменения кода MMDVM_HS (от Andy Uribe CA6JAU)->Config.h
/Выбор связи хоста:
/# Определить STM32_USART1_HOST
/# Определить STM32_USB_HOST
# Определить STM32_I2C_HOST
Для отключения iec 2 на raspi и oled просто удалите R20,R21
Обновление нового FW: (доступ pi-star / expert / ssh/user :pi-star pass:raspberry)
Sudo pistar-mmdvmhshatflash hs_hat
Ps: Обновление нового FW без oled pwr на сообщении.
Режим информации, пожалуйста, посетите
Www. mmdvm.club
Лучшая версия на aliexpress:
1. Последняя версия и прошивка последняя
2. Оригинал cystal: оригинальный ECS-TXO-3225-147.4-TR из США
3. С белой бортовой антенной
Особенности:

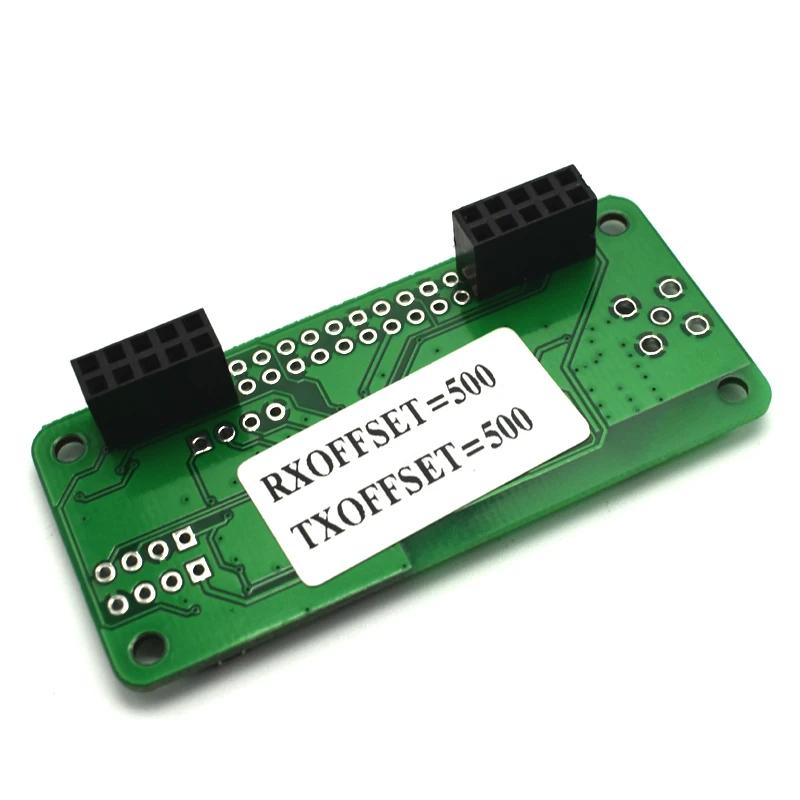

Обратите внимание: RXofffset: -475 (минус 475)
· Высокопроизводительный 32-битный процессор ARM
· Полностью протестирована
· Поддержка DMR, P-25, D-Star и System Fusion
· Встроенные светодиоды для отображения состояния (Tx, Rx, PTT, Mode)
· Мощность RF до 10 мВт
· Разъем антенны SMA, антенна в комплекте

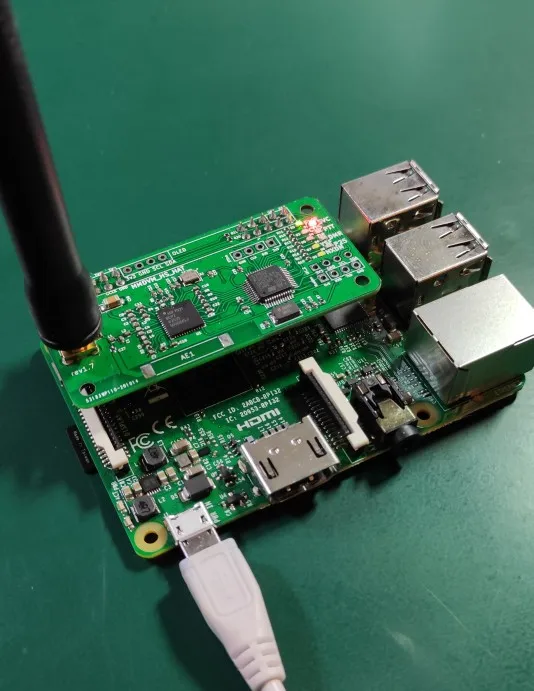

· Монтируется чисто на всех токовых Raspberry Pi, включая Pi Zero
· Прошивка предварительно загружена и легко обновляется с помощью программного обеспечения.
· Чехол с открытым исходным кодом для 3D печати доступен
· Uhf 430-450 МГц, 433 МГц и 900 МГц
VHF 144 220 Opera FREQ(Не основной диапазон)

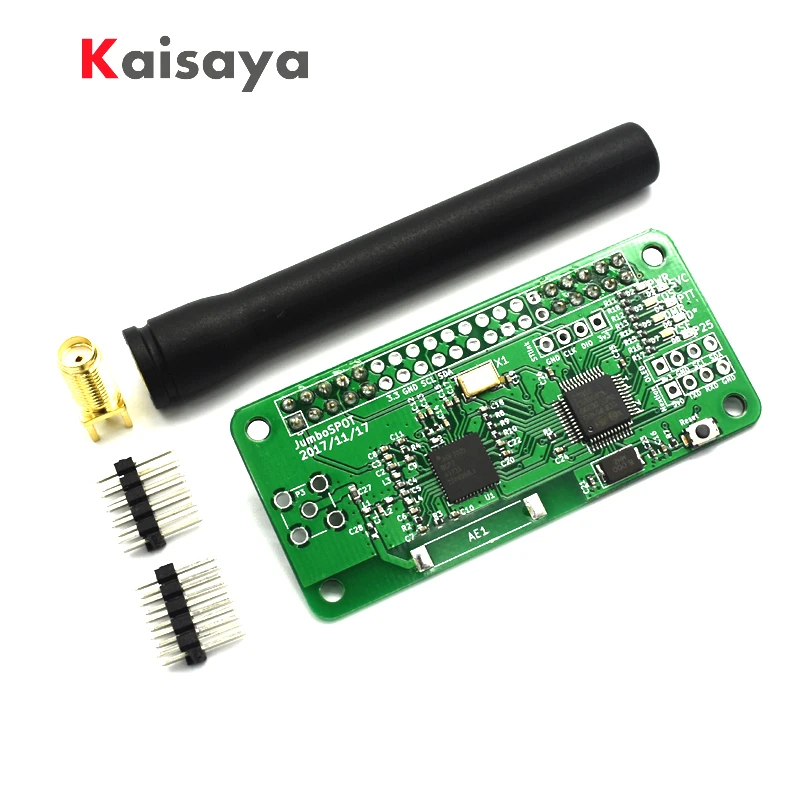

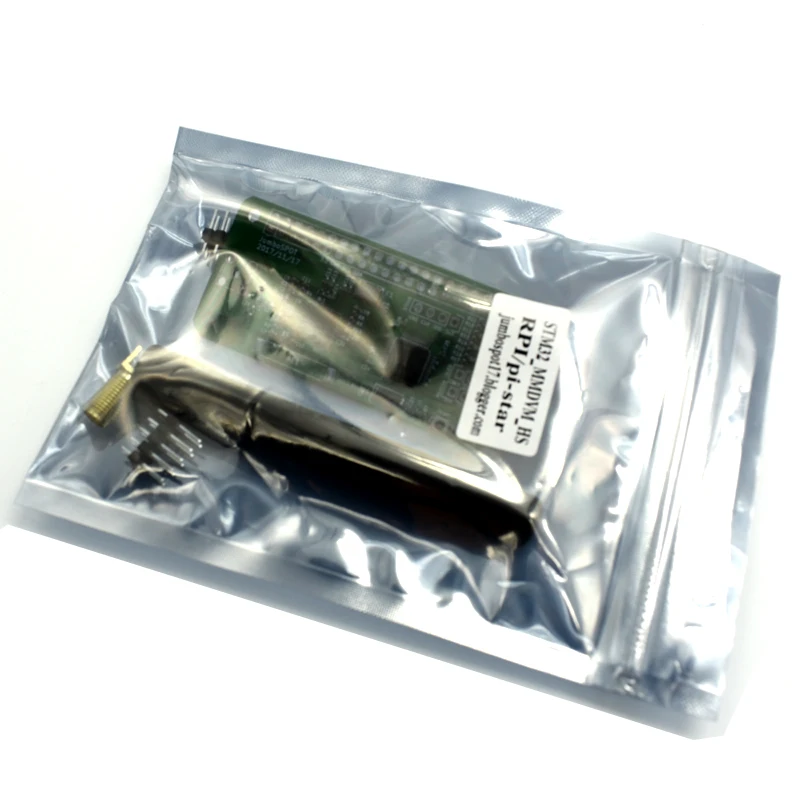

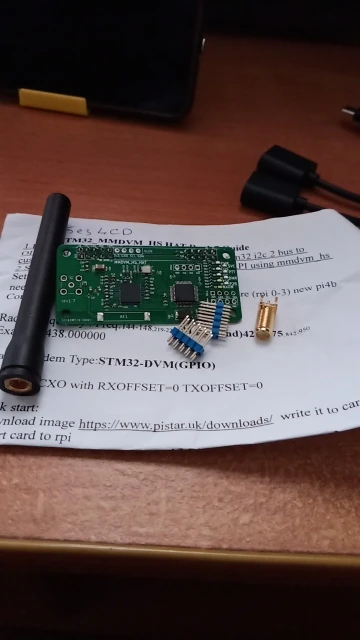

Комплект поставки:
Антенна + MMDVM модуль точки доступа,
Обратите внимание:
Не включает raspberry pi
Последняя прошивка предварительно загружена
