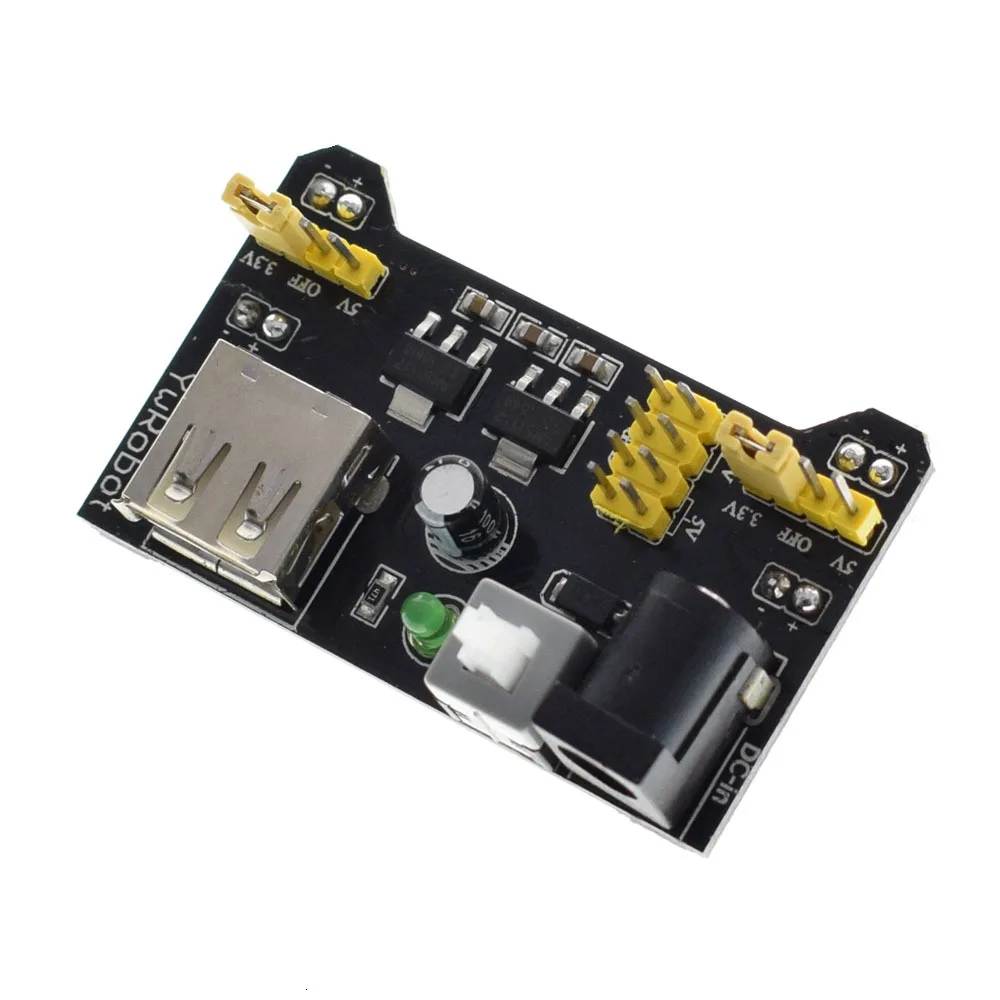

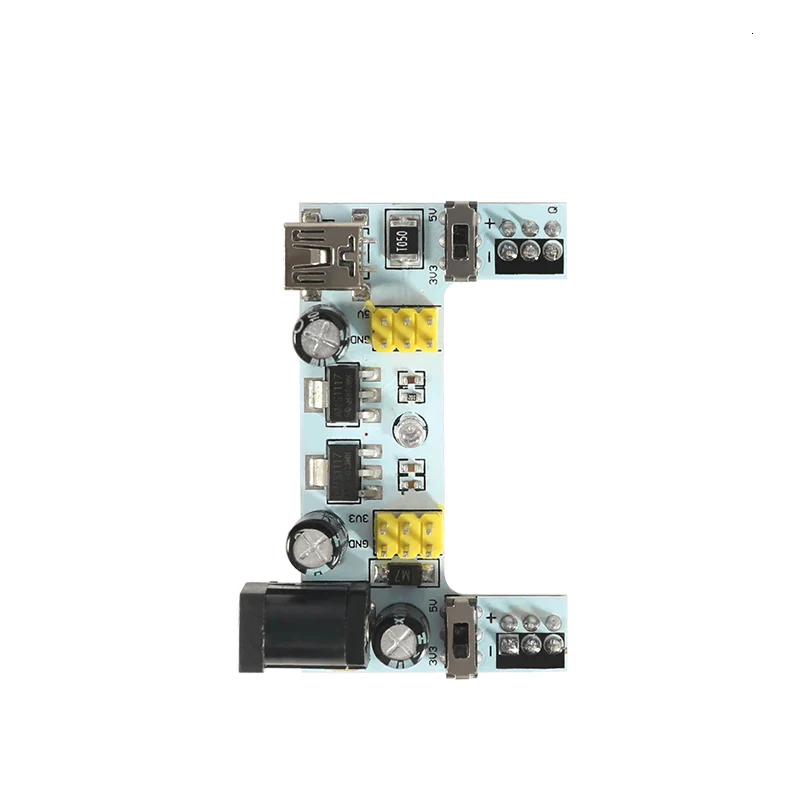

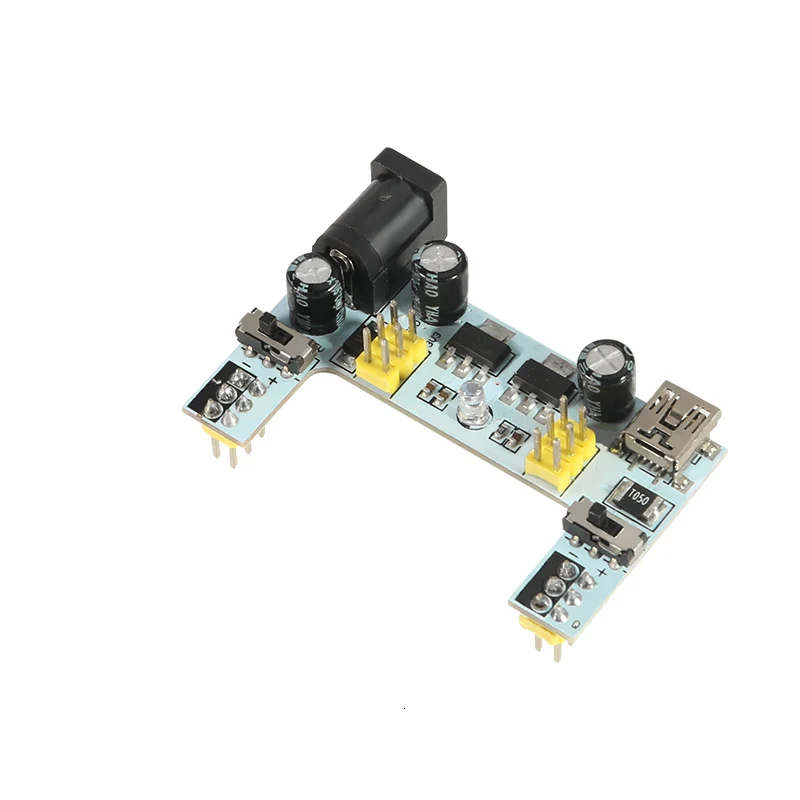

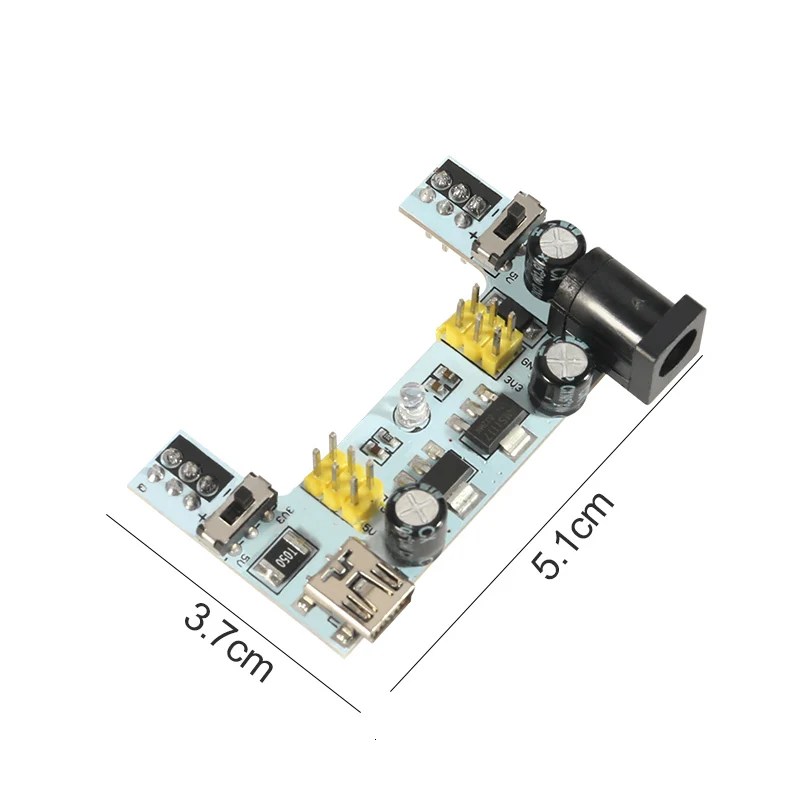

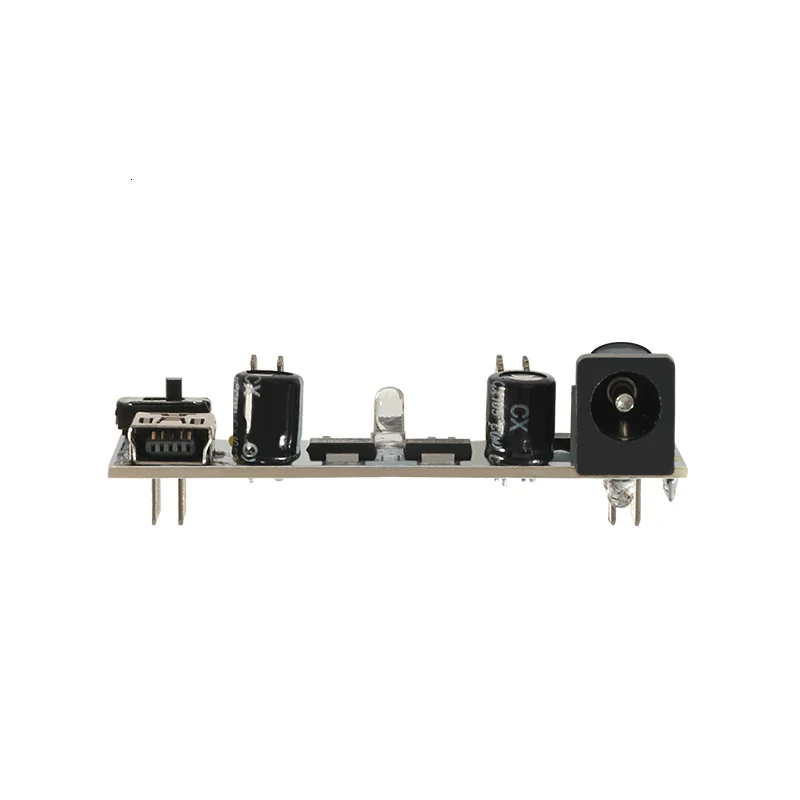

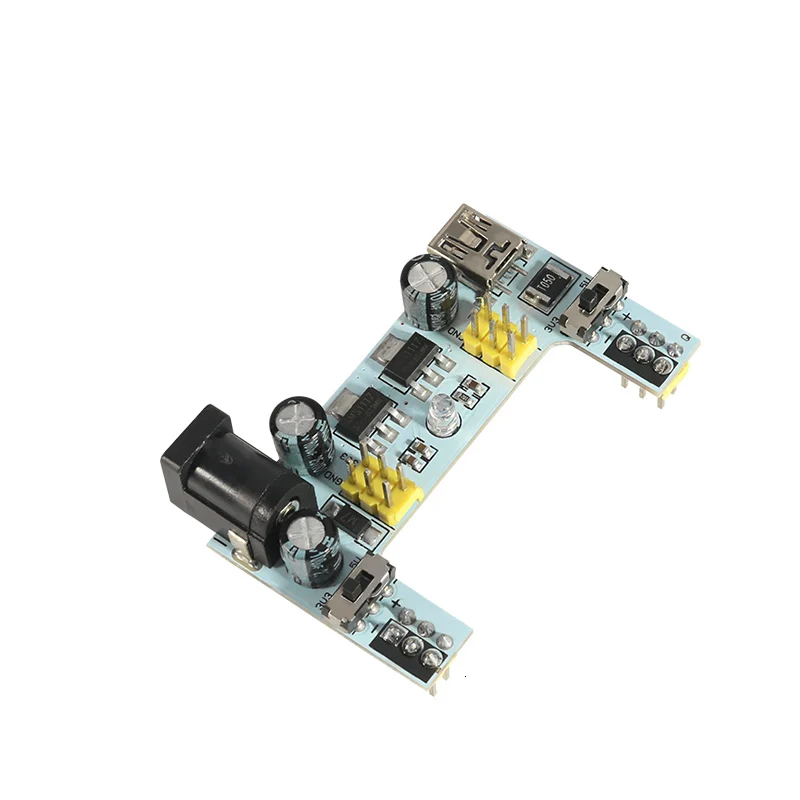

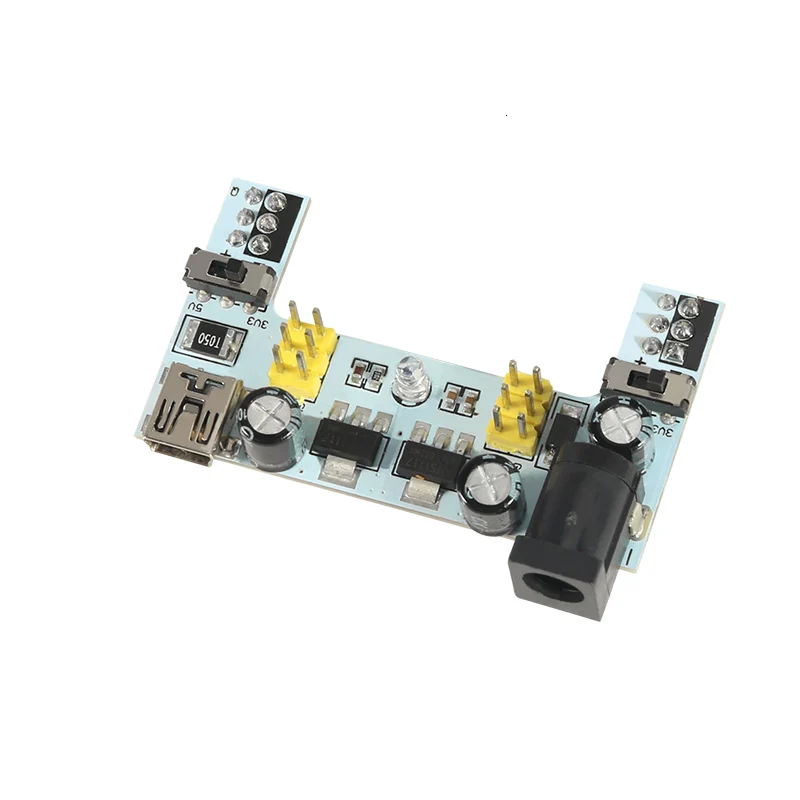

Модуль питания для макетной платы Mb102 белого цветамодуль питания для макетной платы mb102 2-сторонний 3,3 В 5 в Mb-102 беспаечная плата для хлеба
40,38₽
В наличии!
RazerZONE Store - Надежность 96.25%
Более 74880 подписчиков, дата открытия магазина 07.12.2016
- Положительные оценки: 97% (1653)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 06.09.2024
Макетная плата MB102 без пайки, модуль питания для Arduino Nano 3,3...
0 Отзывов
3 Заказов
40,18₽
Макетная плата MB102 без пайки, модуль питания для Arduino Nano 3,3...
0 Отзывов
1 Заказов
58,77₽
Макетная плата MB102 без пайки, модуль питания для Arduino Nano 3,3...
1 Отзывов
1 Заказов
65,75₽
Макетная плата MB102 без пайки, модуль питания для Arduino Nano 3,3...
1 Отзывов
1 Заказов
90,05₽
MB-102 MB102 макетная плата 400 830 точек без пайки печатная плата ...
0 Отзывов
0 Заказов
94,41₽
Входная мощность гнезда цилиндра
Горит зеленый светодиодный, указывающий на наличие питания, и Переключатель ВКЛ/ВЫКЛ для управления питанием на плате. На этой конкретной модели и версии центральный контакт гнезда цилиндра является положительным; Однако, пожалуйста, дважды проверьте с инструкциями производителя, в случае, если они внесли какие-либо изменения. Вам нужно нажать переключатель, чтобы использовать это устройство.

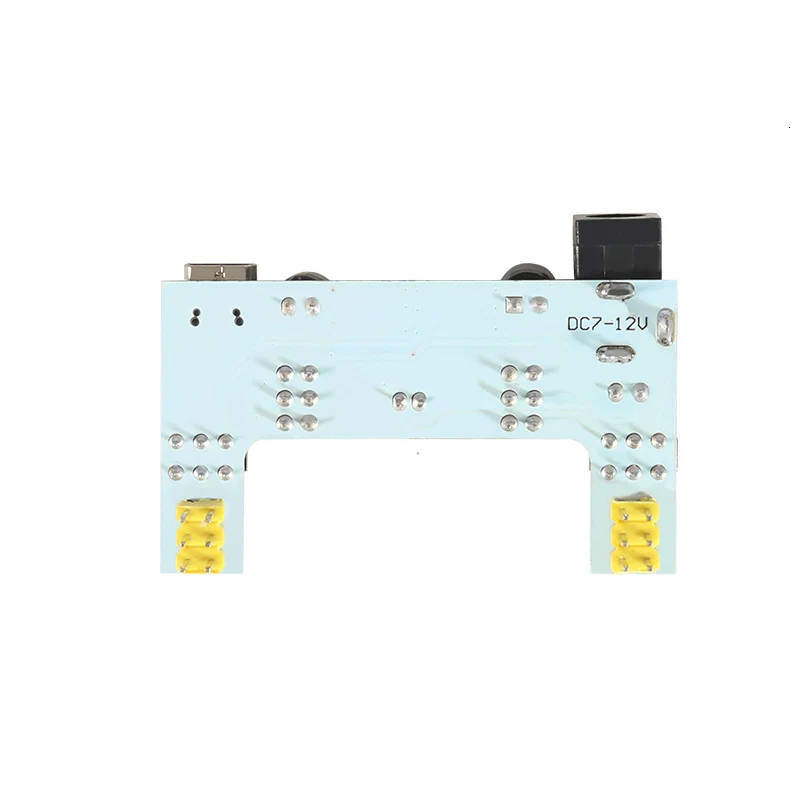

В инструкции по эксплуатации указано, что входное напряжение через гнездо цилиндра должно быть между 6,5 в и 12 В. Следовательно, если вы хотите использовать его до максимума, вам нужно будет остаться в этом диапазоне. Это нерегулируемая фиксированная модель источника питания, которая достаточно хороша для большинства приложений. В руководстве указан Максимальный выходной ток до 700 мА. Тем не менее, вероятно, лучше использовать гораздо более низкое напряжение и ток, чтобы быть на безопасной стороне в случае, если вы допустили ошибку в схеме макетной платы.
Перемычки и заголовки
Контакты перемычки используются для выбора уровней напряжения с каждой стороны рельсов питания макетной платы. Вы можете выбрать между 5 В, ВЫКЛ. И 3,3 В. Есть два набора перемычек для каждой стороны рельсов питания макетной платы; Следовательно, вы можете иметь любое сочетание напряжений на любой рельсе. Также имеются контакты разъема для отключения напряжения с помощью кабеля или перемычки.
Регулятор напряжения AMS1117 Spec
AMS1117-это регулятор напряжения, производимый передовыми монолитными системами. Есть два регулятора, где один регулятор устанавливает рельс 3,3 В, а другой устанавливает рельс 5 В. Это хороший марок компонентов, содержащихся в пакете SOT-223. В документации указано, что эта серия может обеспечивать максимальный выходной ток 1 А, а абсолютное максимальное Номинальное входное напряжение составляет 15 В.
В документации указано, что эти регуляторы имеют встроенную защиту от короткого замыкания через схему ограничения мощности. Также существует схема защиты от тепловой перегрузки, которая отключит регулятор при температуре перехода до 165 °C.
Эти регуляторы также имеют защиту внутреннего диода и могут обрабатывать переходные импульсные токи от 50 А до 100 А.
Это высокоэффективный Регулятор низкого отключения, который может работать до 1 в. Он имеет дифференциал ввода-вывода 1 в и поэтому полезен для приложений с питанием от батарей. Линейное регулирование 1,2% и Регулирование максимальной нагрузки 0,4%.
Серия AMS1117-отличный выбор для создания регулируемых источников питания. Посылка обеспечивает Опорное напряжение 1,25 в от регулирующего штифта, а с парой резисторов в сети делителя напряжения регулируемый выход можно регулировать. Документация также является очень четкой и всеобъемлющей в своем использовании.
Как использовать блок питания макетной платы
Это подключаемый источник питания, а заголовки под платой просто подключаются к макетной плате.
После подключения направляющие напряжения с обеих сторон на макетной плате обеспечивают питание. Затем вы используете желтые перемычки для выбора требуемых уровней напряжения. Это регулируемая плата с двойным выходом 3,3 В, 5 В, и вы можете иметь любое напряжение на любой направляющей на макетной плате, что очень полезно.
