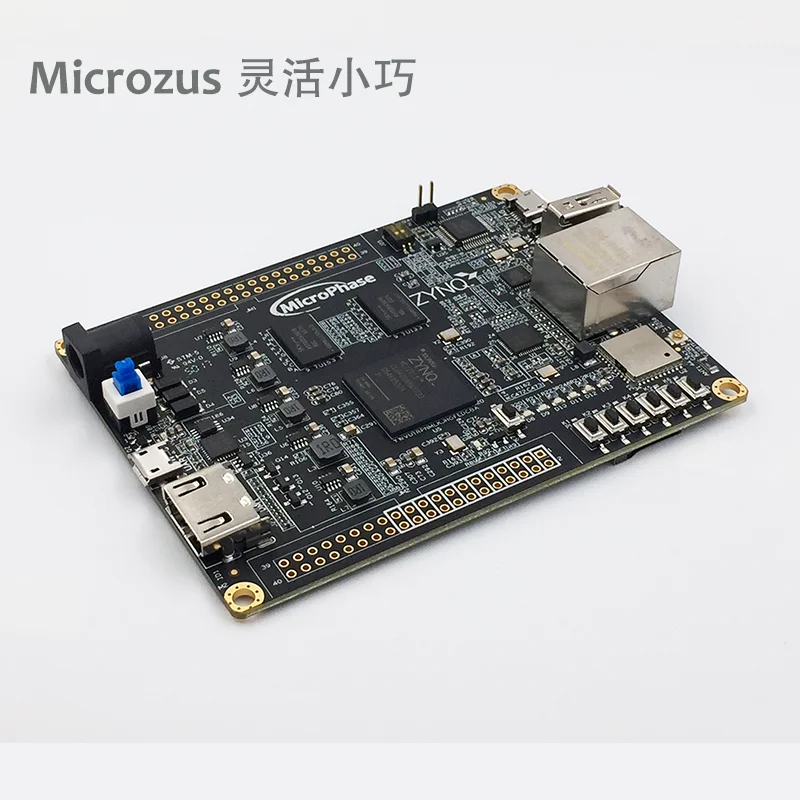

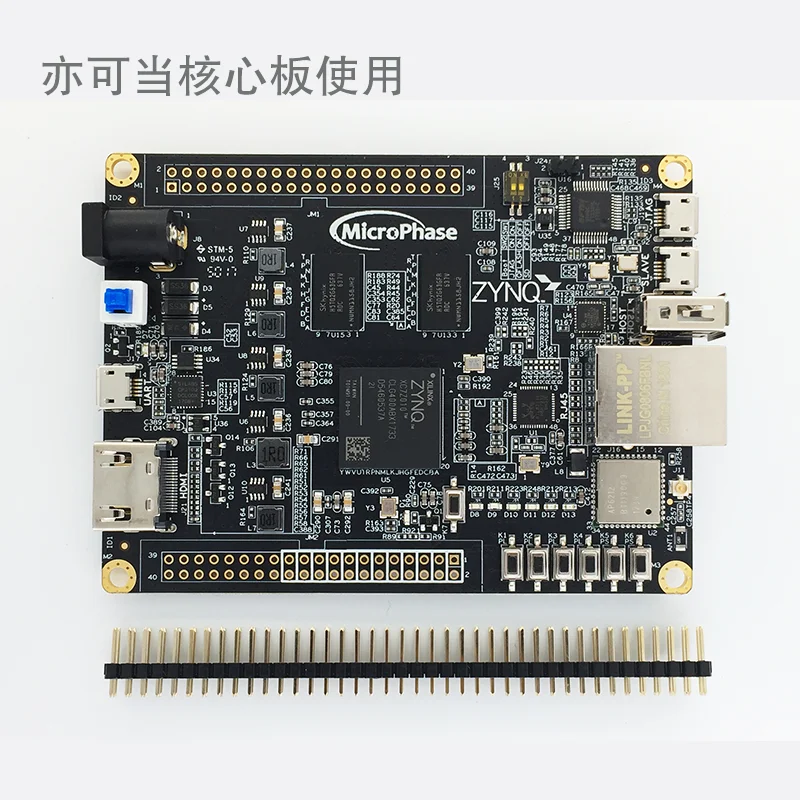

Макетная плата ПЛИС ZYNQ XC7Z 7010 7020 SoC Zedboard

Тип 1: 7010 без аксессуаров

Тип 2: 7010 с аксессуарами

Тип 3: 7020 без аксессуаров

Тип 4: 7020 с аксессуарами

Процессор ZYNQ: microzus-10, Xilinx xc7z010-1clg400c, 28k LCs

Microzus-20, Xilinx xc7z020-2clg4001, 85k LCs

Оперативная память DDR3: microzus-10, 512 Мб

Микроцзюс-20), 1 Гб

Вспышка: 128 mbit QSPI Flash

JTAG: встроенная USB-схема, вы можете отлаживать и загружать онлайн, не нужно покупать дополнительные загрузчики/эмуляторы

Wi-Fi беспроводной: 802.11b/G/N

Bluetooth: Двойной режим 4,0

Антенна: обмен Wi-Fi и bluetooth, встроенная керамическая антенна и интерфейс антенна IPX

Сеть: 10/100/1000 м адаптивная

Видеовыход: вход HDMI, выход

USB-хост: USB2.0, стандартный интерфейс A

USB-подчиненный: USB2.0, стандартный порт Micro USB

Последовательный порт: USB в UART, стандартный порт Micro USB

Слот для карты TF: один слот для карты MicroSD

EEPROM: интерфейс IIC, 4 кбит.

Часы: вход часов PS 33,33 МГц, вход часов PL 50 МГц

Клавиши: 7 клавиш, 4 клавиши PL, 2 клавиши PS, 1 Кнопка сброса системы

Светодиодный: 8 светодиодный, 4 управления PL, 2 управления PS, 1 Состояние конфигурации, 1 состояние питания

Порт FPC расширение: поддерживает только microzus-20, можно сделать расширение сигнала LVDS или GPIO

Интерфейс расширения GPIO: 2 комплекта по 40 контактов, расстояние 2,54 мм, всего 72 гпио

Размер печатной платы: 100*75 мм

Источник питания: 5 В/2 А, либо через USB, либо через контакт питания 40pin.
