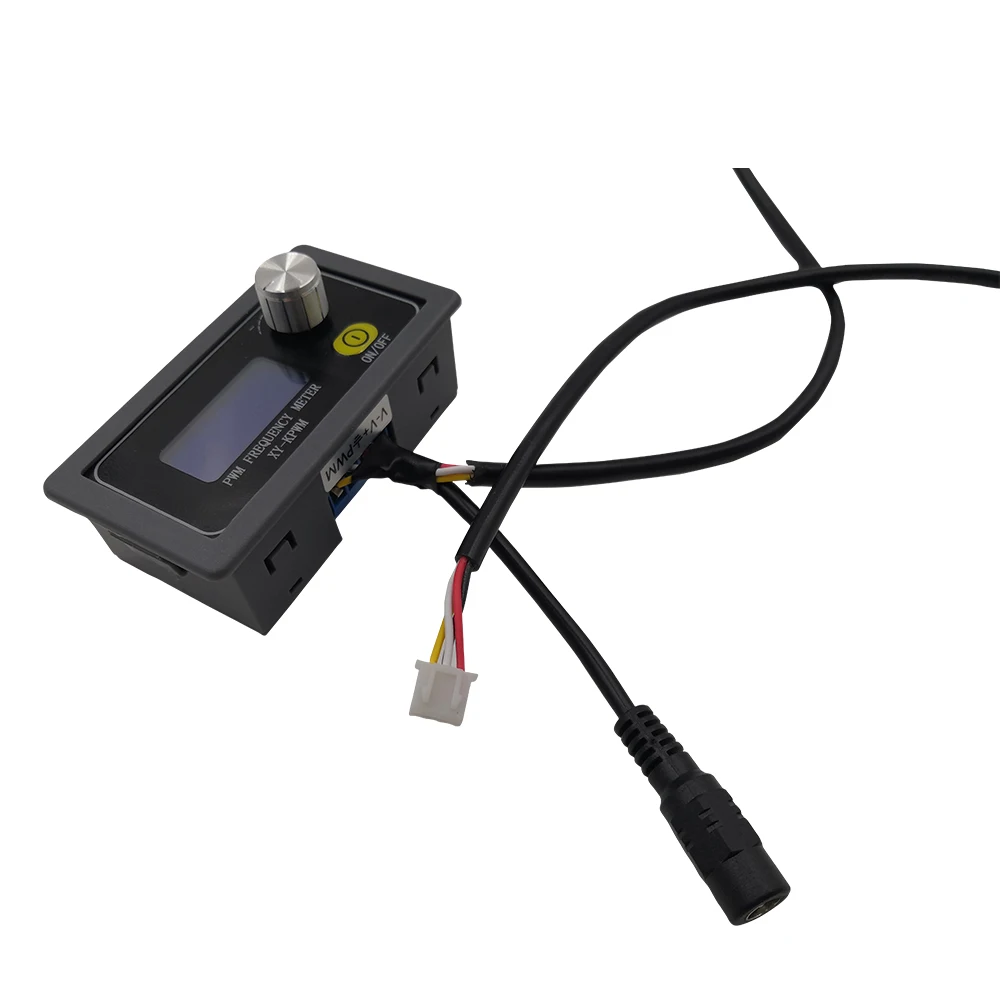

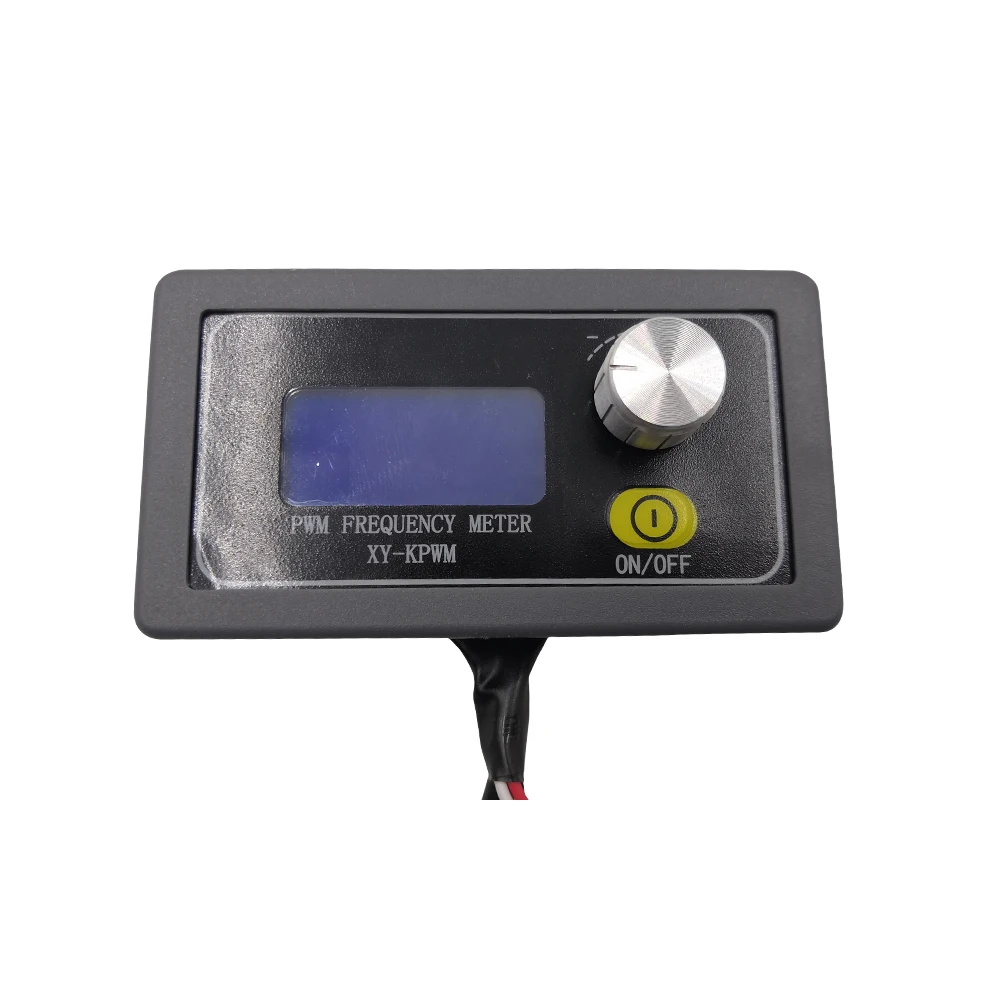

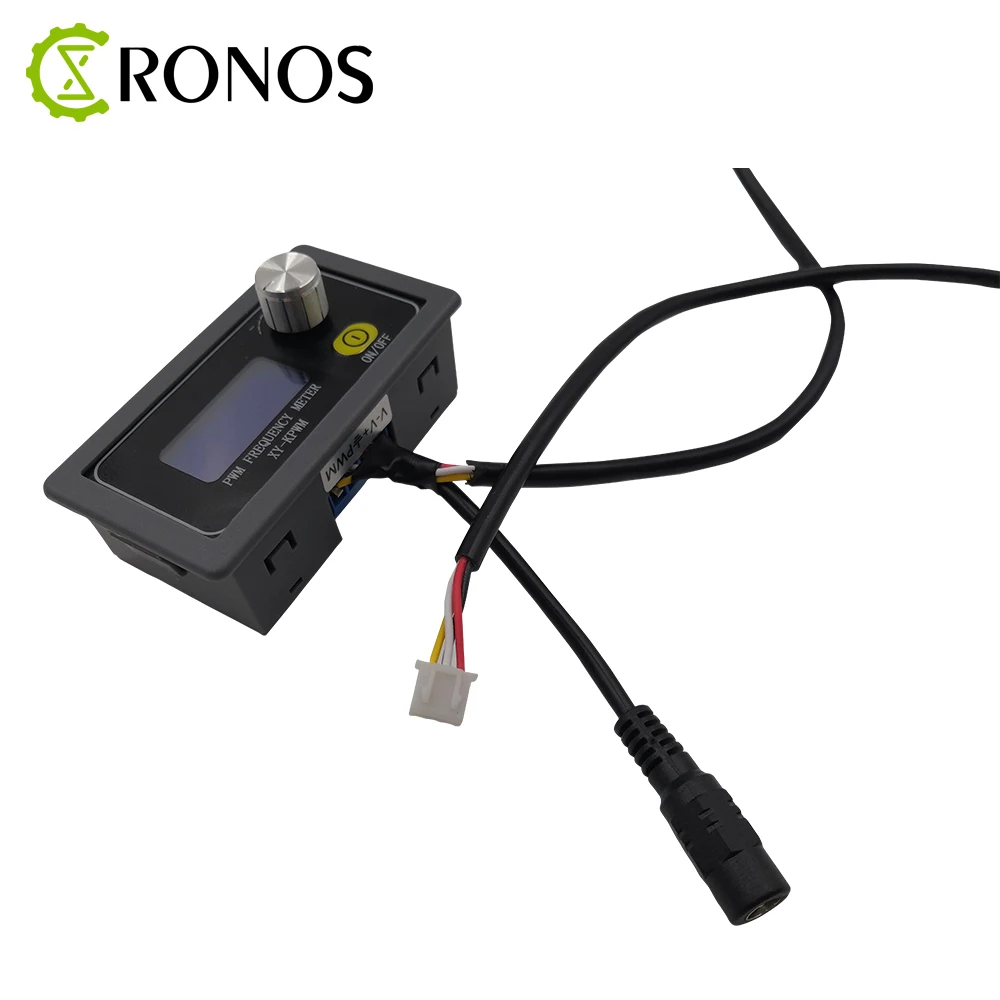

Во-первых, описание модуля

PWM выход, вы можете установить частоту и рабочий цикл отдельно;

Нормальный режим:

Частотный диапазон 1 Гц ~ 150 кГц рабочий цикл 000 ~ 100%, рабочий цикл шаг 1%

Хороший режим:

Частотный диапазон 1 Гц ~ 15 кГц рабочий цикл 00,0 ~ 100%, рабочий цикл шаг 0.1%

Частота делится на четыре диапазона и автоматически переключается:

1.XXX (без десятичной точки): минимальная единица измерения-1 Гц, а значение-от 1 Гц до 999 Гц.

2.X.XX (Десятичная точка находится в сотых место) минимальная единица является 0,01 кГц, а стоимость ниже представлен перечень 1,00 кГц ~ 9,99 кГц;

3.X X.X (запятой составляет десять): минимальная единица является 0,1 кГц; Диапазона значений является 10,0 кГц ~ 99,9 кГц

4.X.X.X (Десятичная точка в десять сот): минимальная единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц

Е. Г. Частотный дисплей: 100 означает PWM выход 100 Гц импульса;

1,01 показывает, что ШИМ выводит Пульс 1,01 K;

54,1 показывает, что ШИМ выводит Пульс 54,1 кГц;

1.2.4 означает, что PWM выход является импульсом 124 кГц;

Отношение пошлины составляет от 0 до 100%.

Все параметры настройки будут сохранены после отключения питания.

Во-вторых, настройки параметров

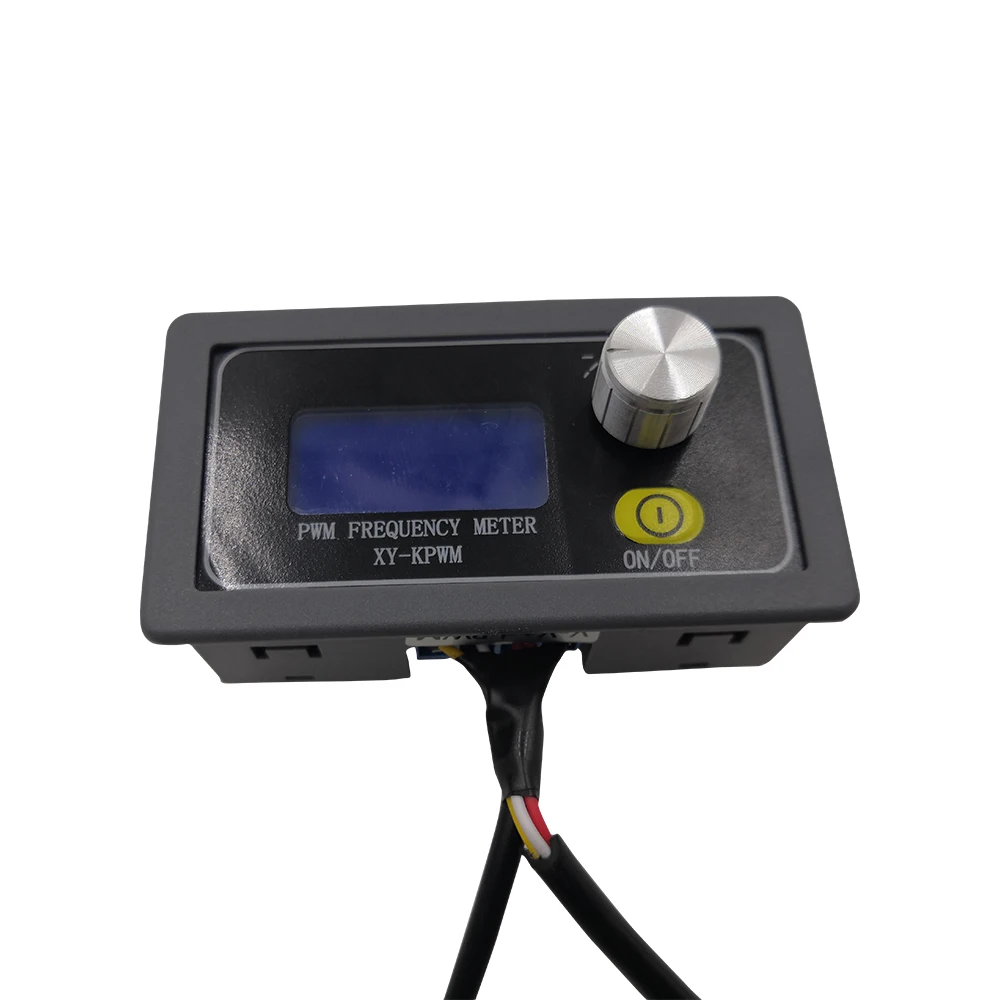

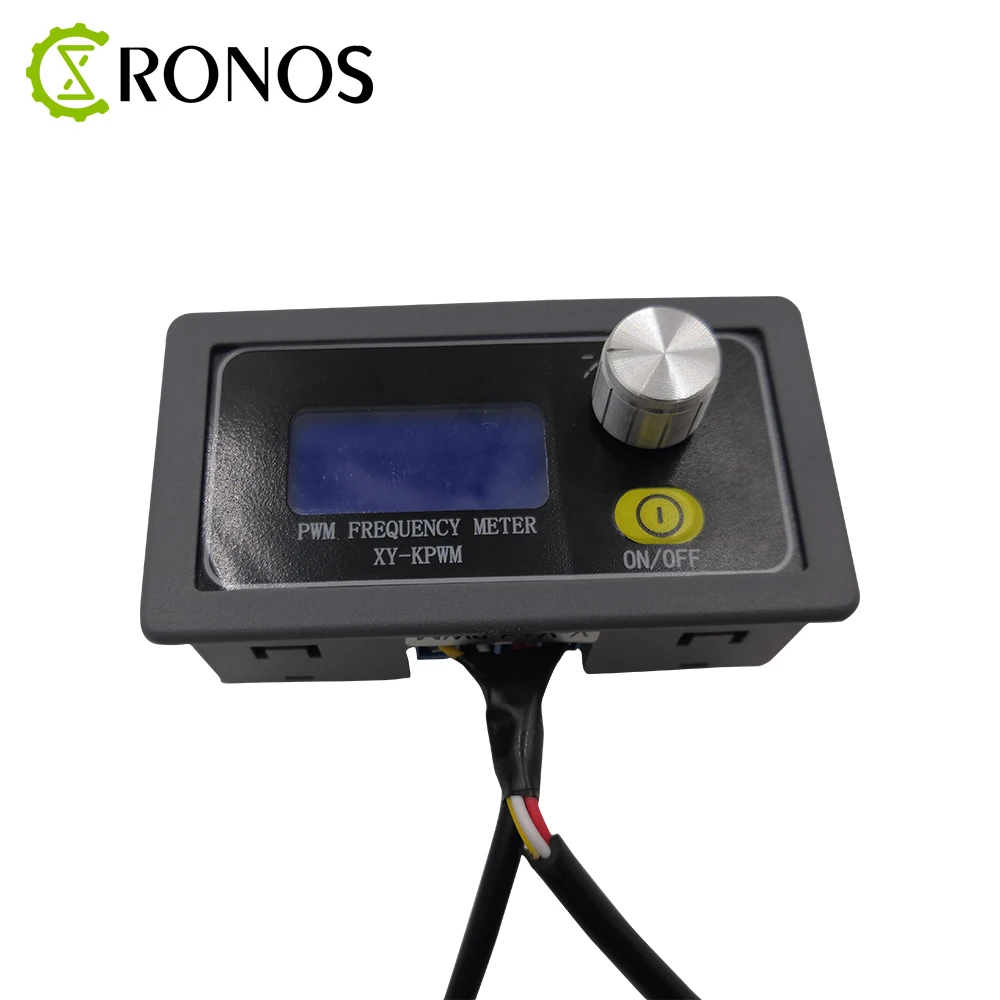

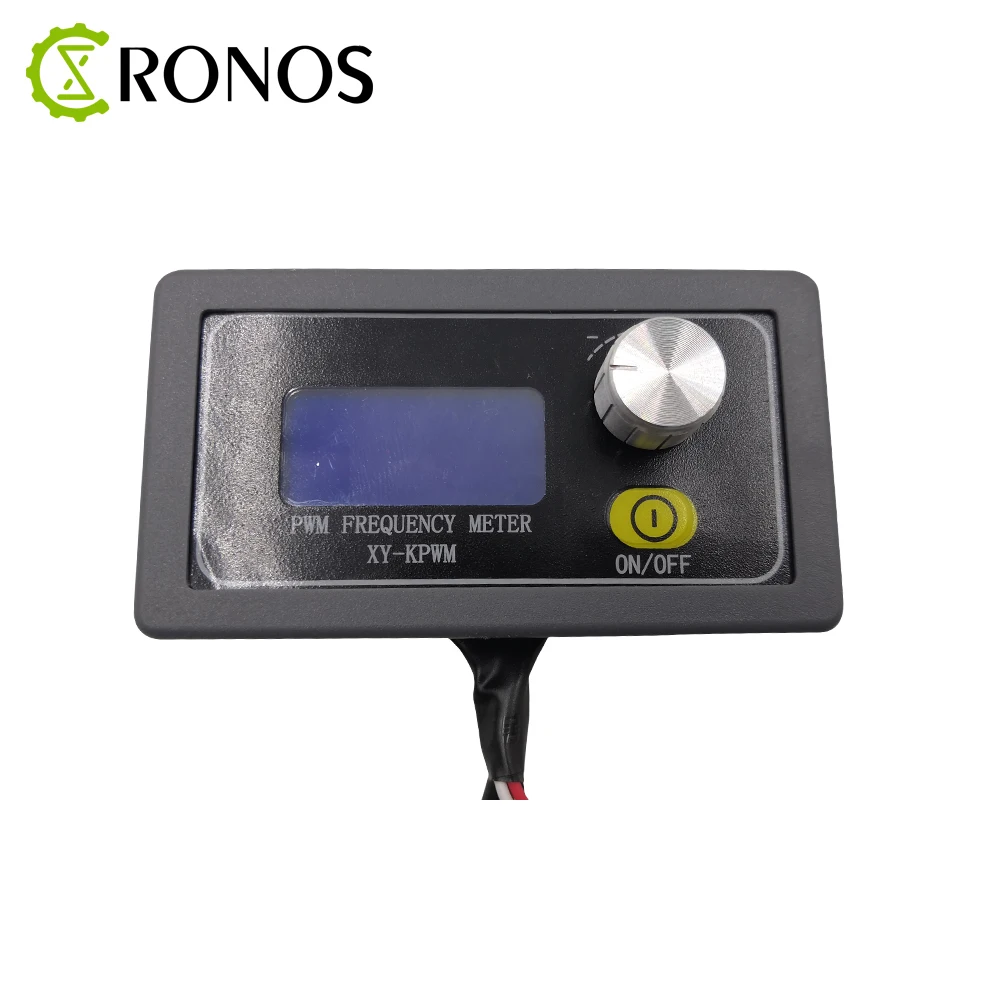

Этот продукт регулирует частоту и коэффициент нагрузки, поворачивая потенциометр. Он может осуществлять быструю регулировку в зависимости от скорости вращения. По умолчанию

Регулировка коэффициента мощности, короткое нажатие частоты регулировки, длительное нажатие в течение 2 секунд для блокировки, длительное нажатие в течение 5 секунд для переключения режима (нормальный режим/

Хороший режим), операция проста, параметры автоматически сохраняются после.

В-третьих, параметры модуля:

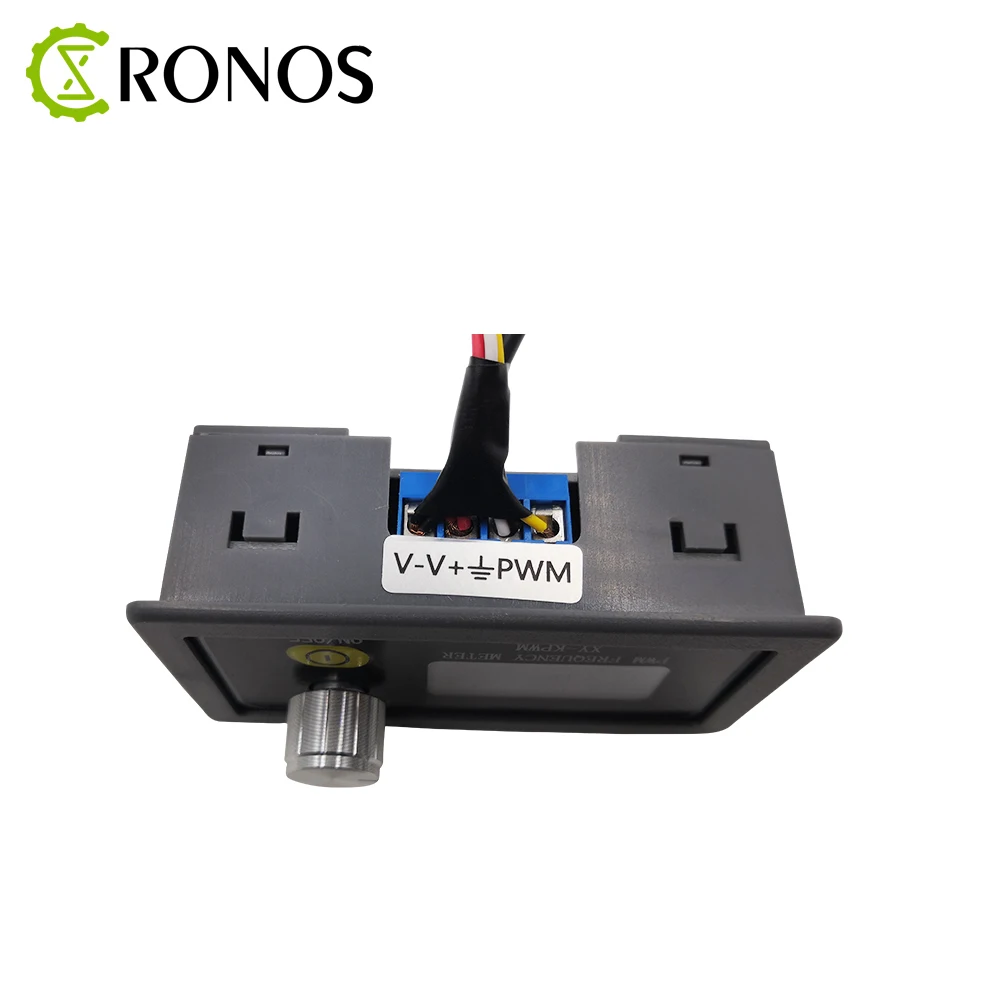

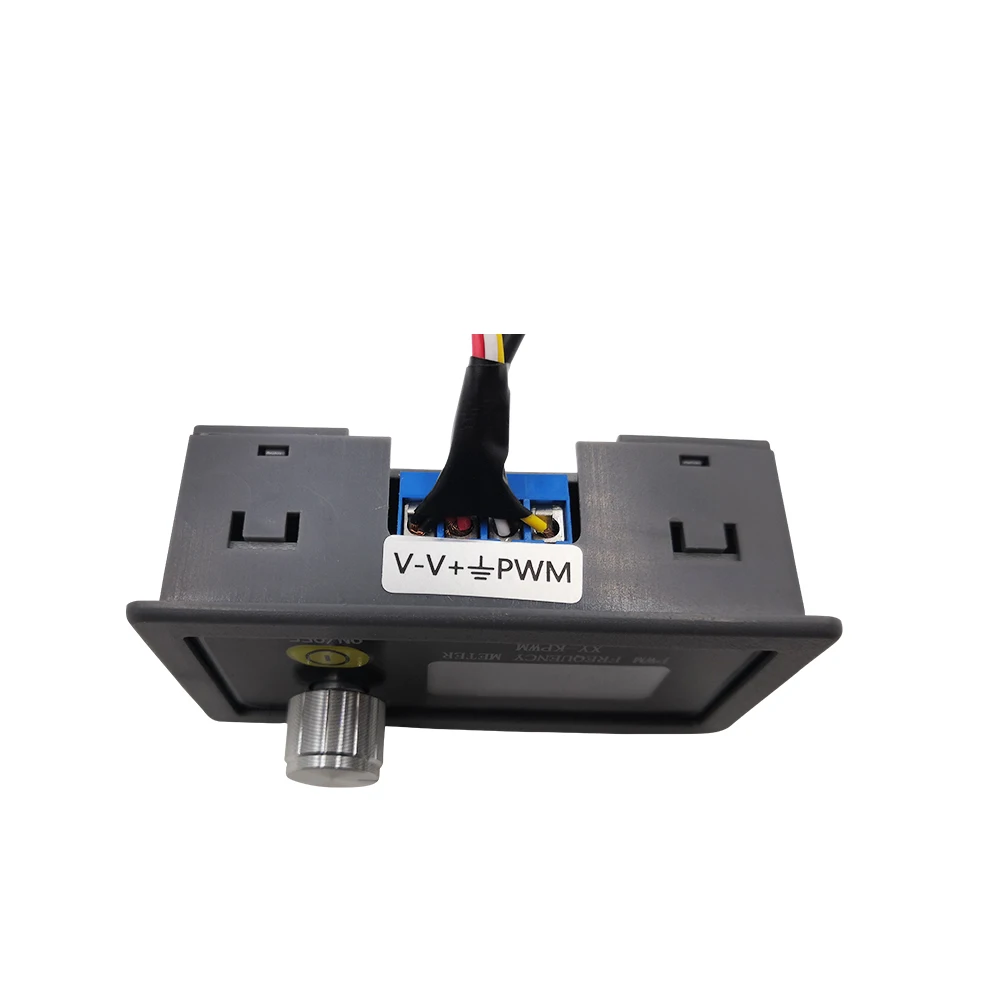

1. Рабочее напряжение: 3,3 ~ 30V;

2. Диапазон частот: нормальный режим 1 Гц ~ 150 кГц; Точный режим 1 Гц ~ 15 кГц;

3. Точность частоты: точность в каждом диапазоне составляет около 2%;

4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА;

5. Выходная Амплитуда: амплитуда ШИМ равна напряжению питания;

6. Температура окружающей среды: -20 ~ + 70 °C.

7. Вес: 42 г

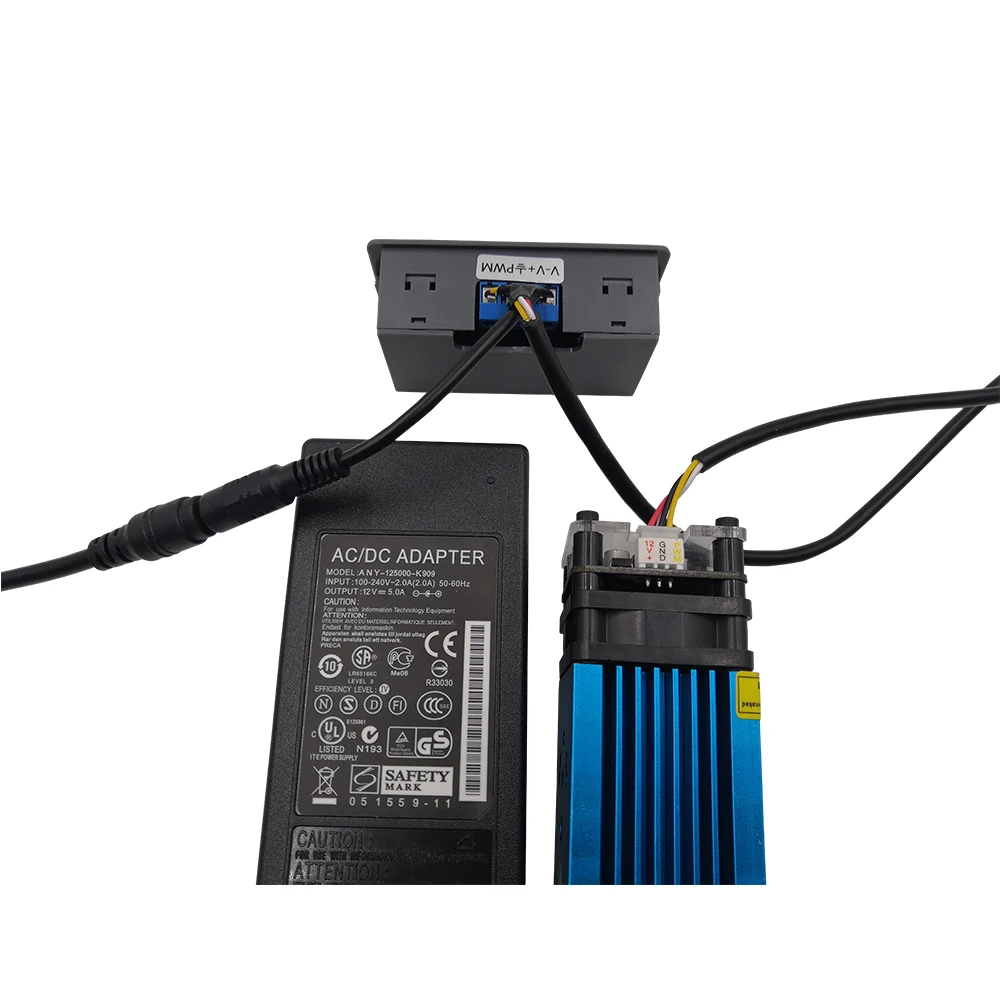

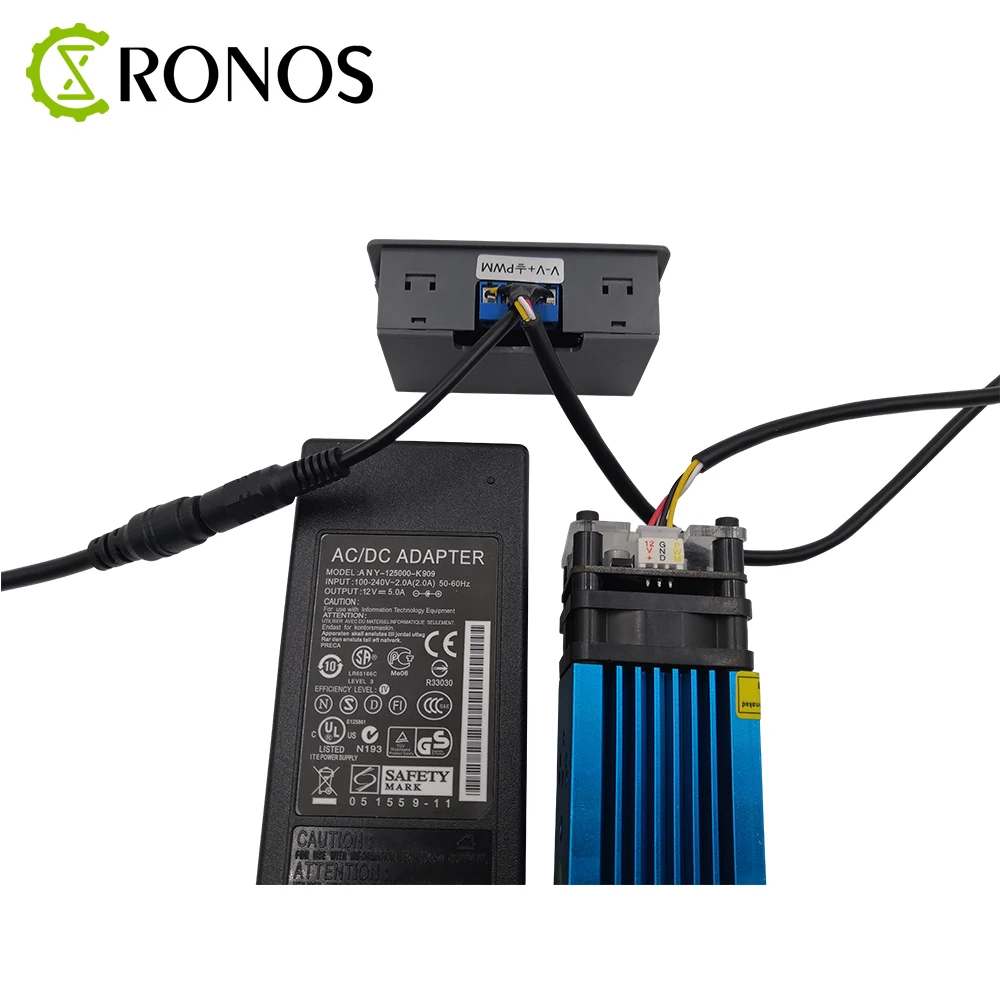

В-четвертых, сфера применения:

1. Используется в качестве генератора сигналов квадратной волны для генерирования квадратного волнового сигнала для экспериментальной разработки;

2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;

3. Генерирует регулируемые импульсы для использования MCU;

4. Генерирует регулируемые Импульсы и связанные с управлением цепи (приложения, такие как PWM регулировка скорости затемнения).

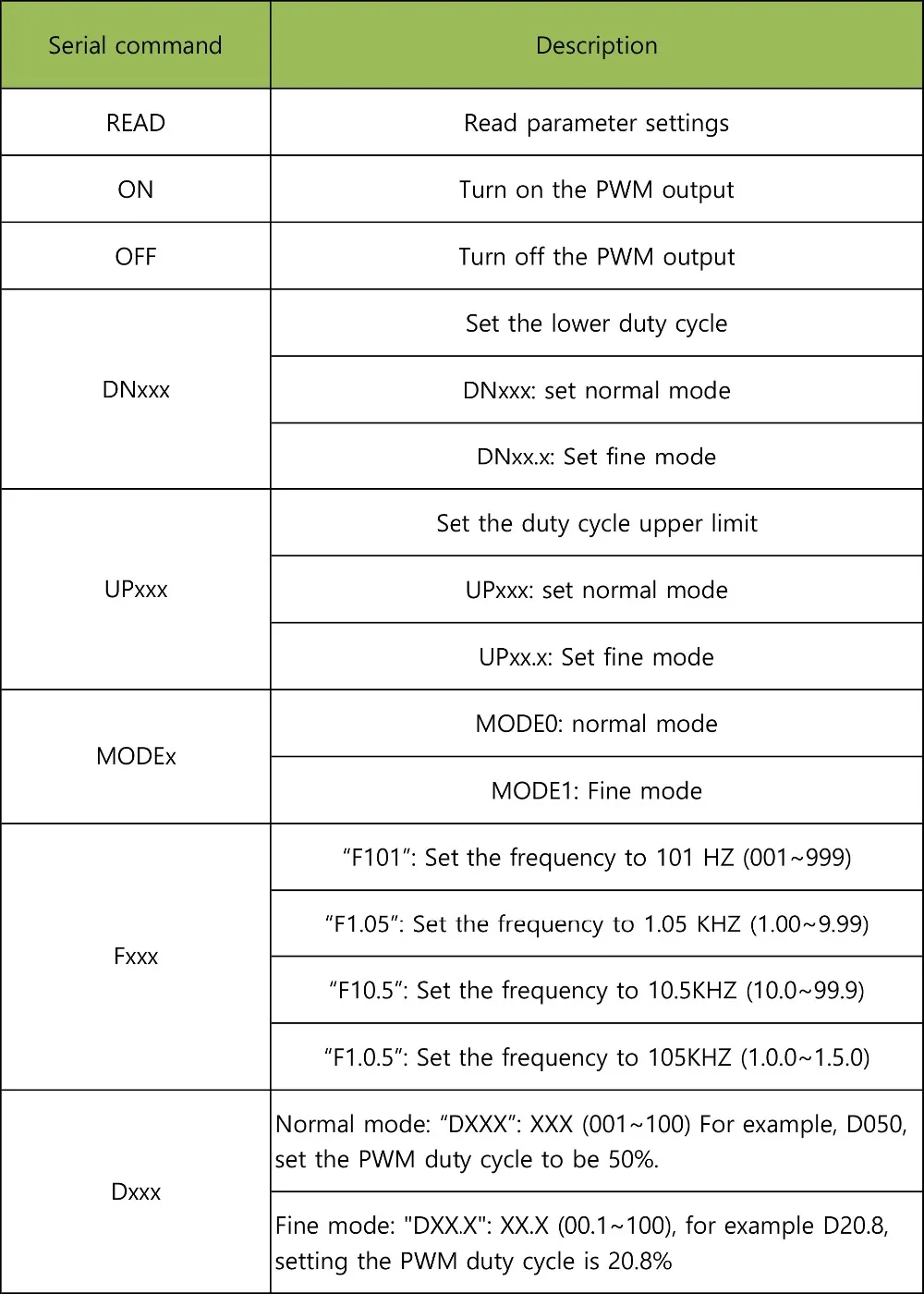

Пять, контроль последовательного порта (микроконтроллер TTL уровень связи)

Пять, контроль последовательного порта (микроконтроллер TTL уровень связи)

Стандарт связи: 9600 bps

Бит данных: 8

Стоп-бит: 1

Контрольная цифра: нет

Управление потоком: нет

Установите успех для возврата: вниз;
