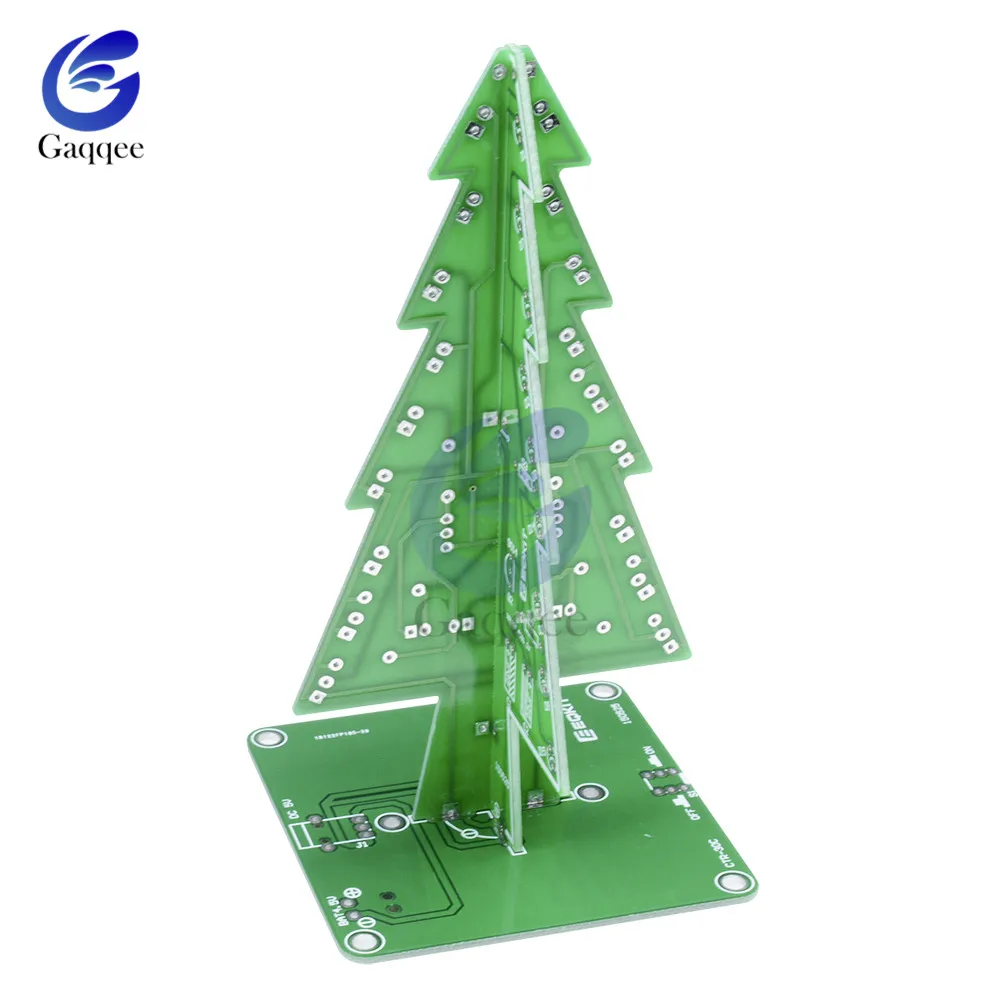

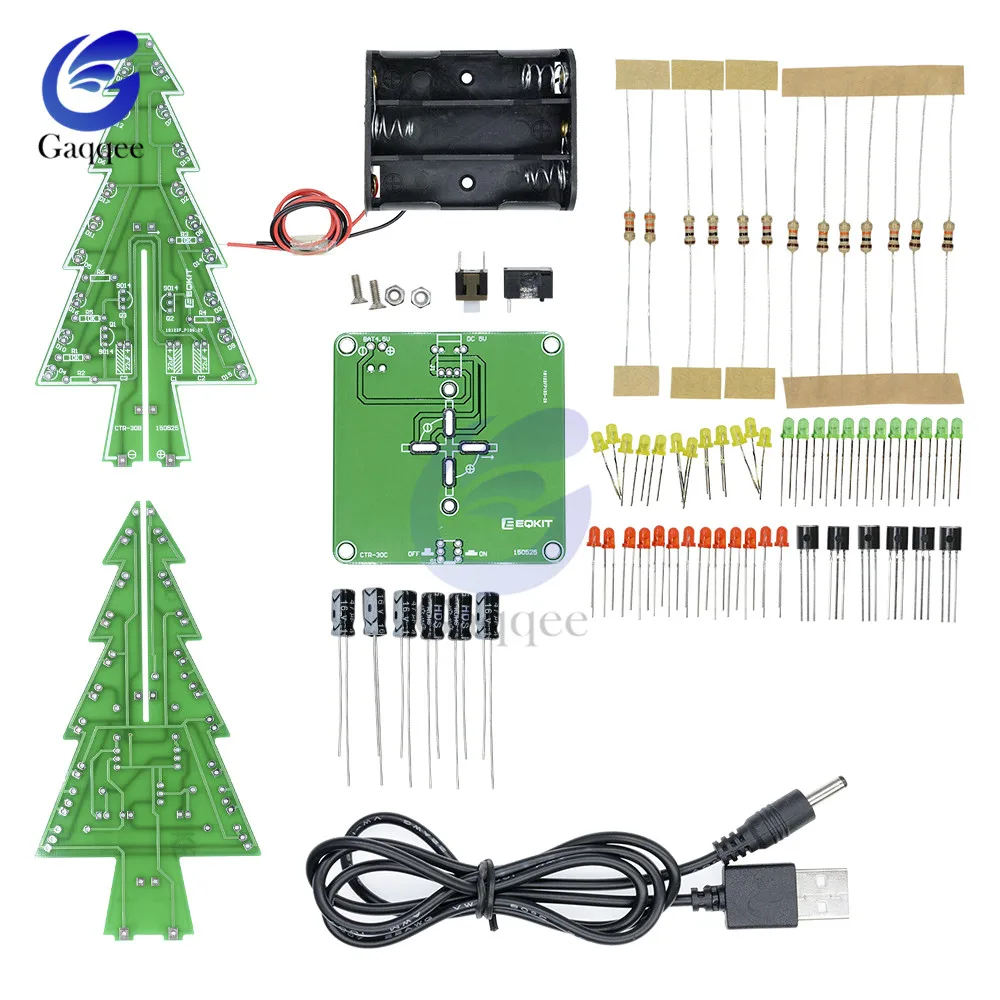

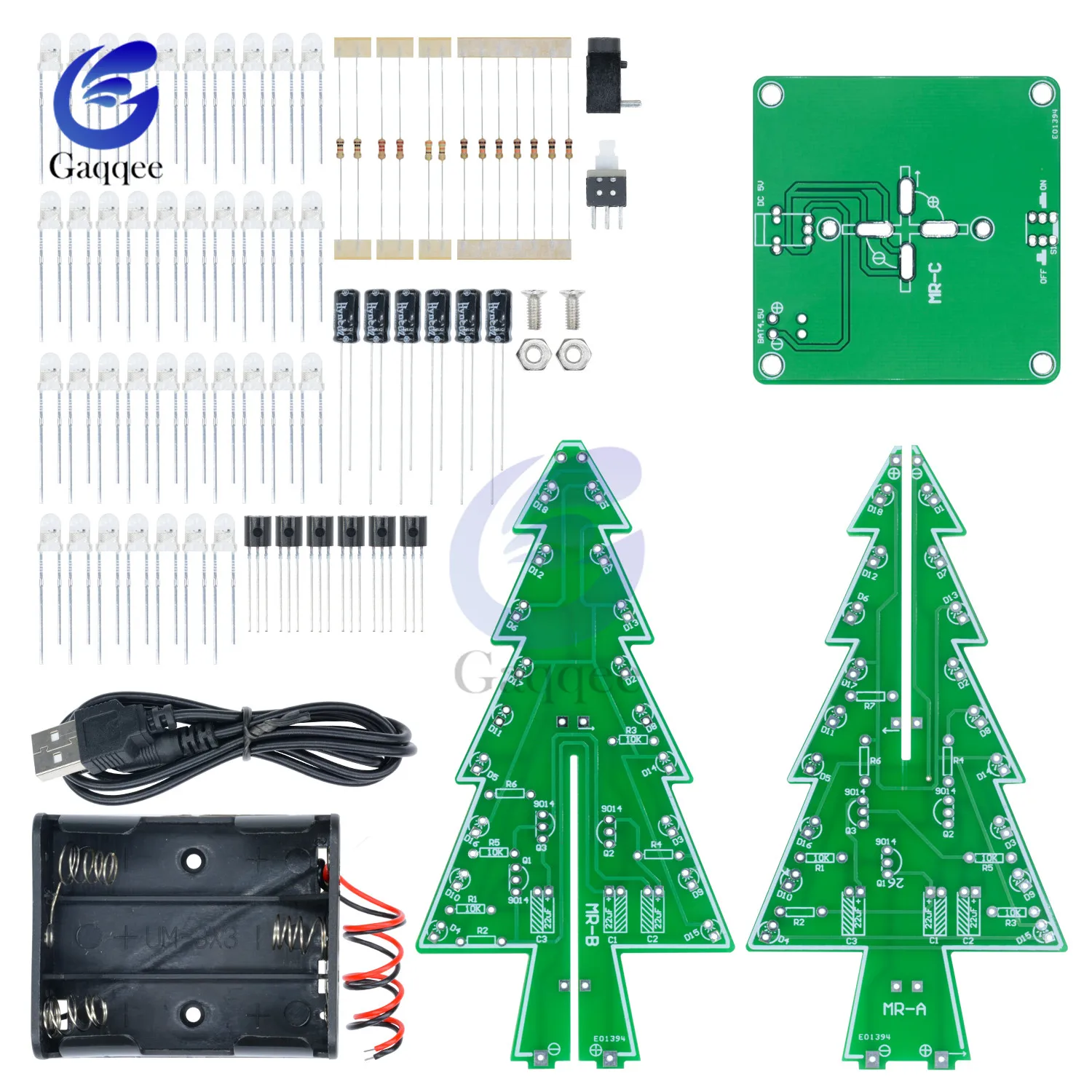

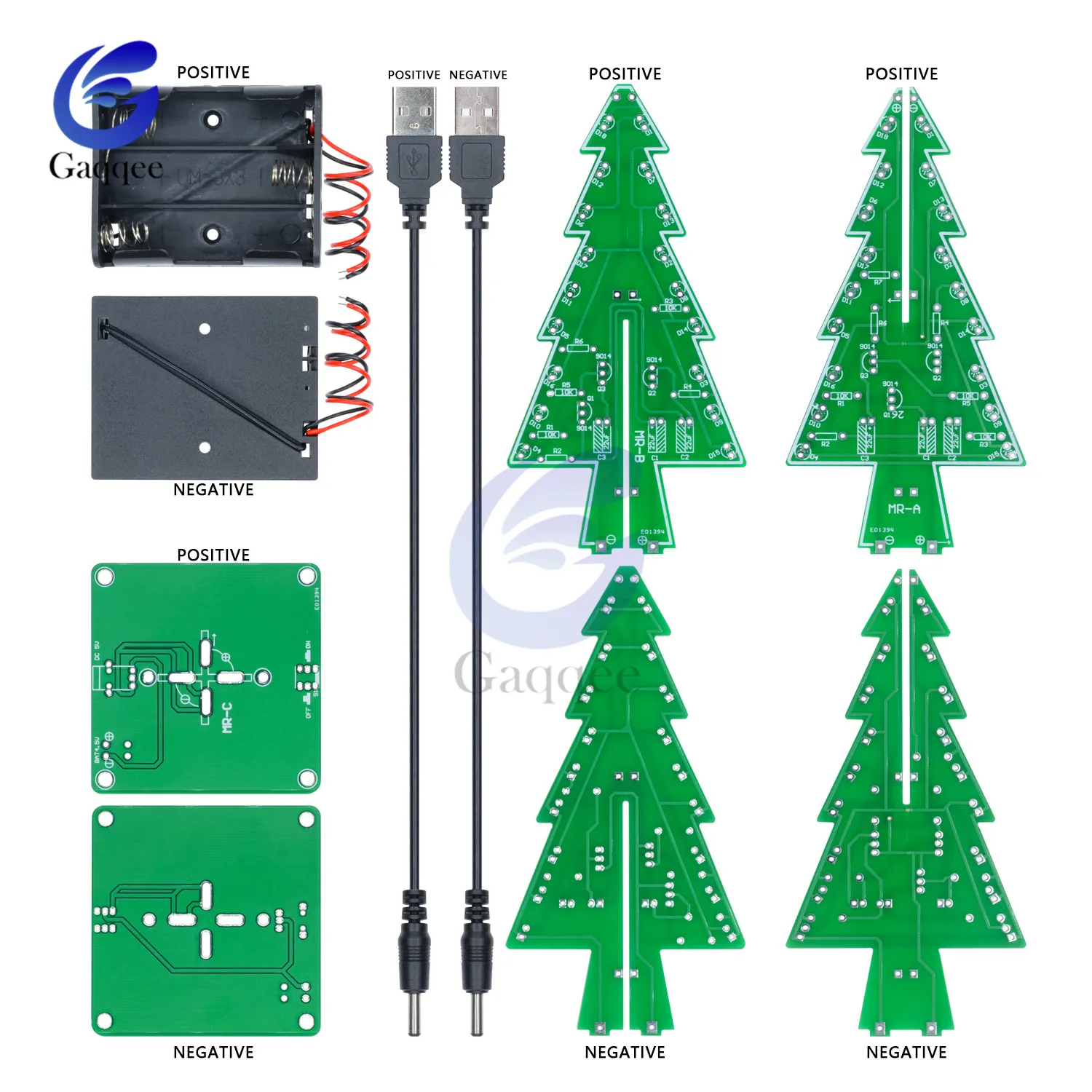

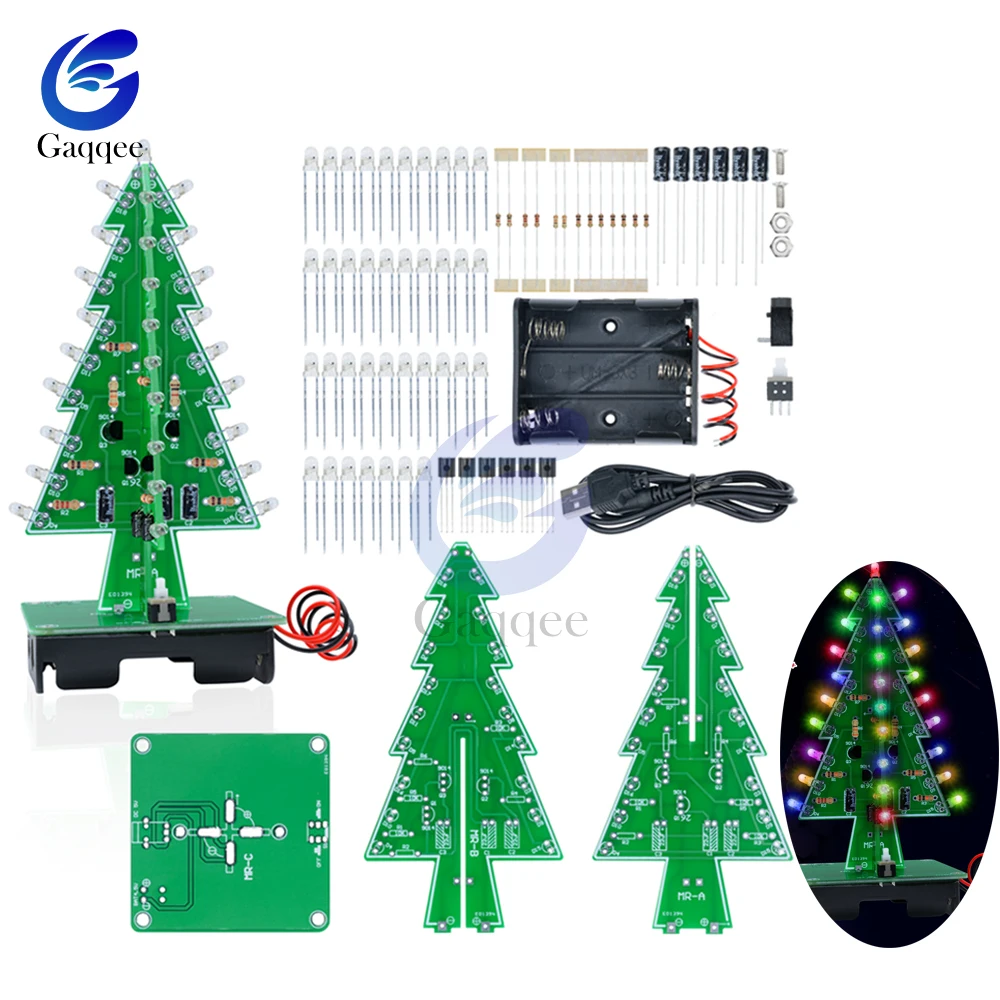

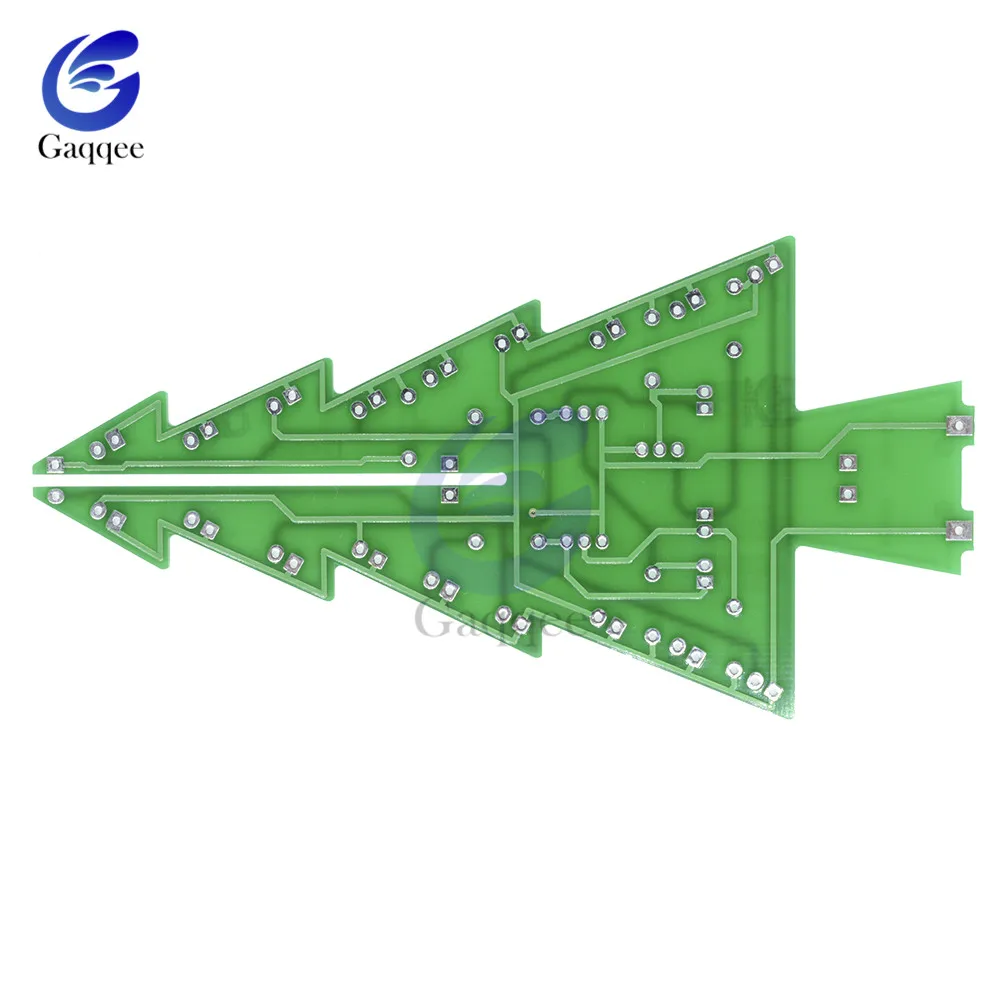

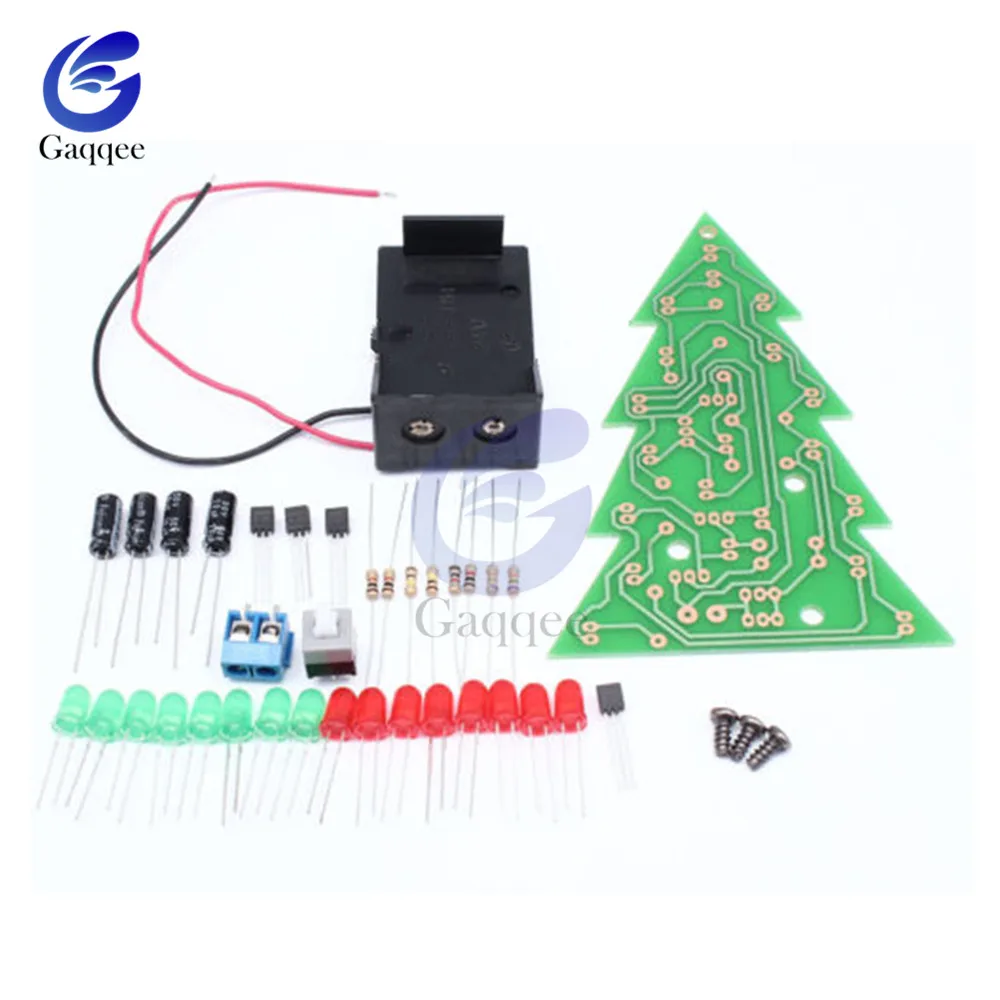

СВЕТОДИОДНЫЙ 3D набор для рождественской елки, сделай сам, 7 цветов, красныйзеленыйжелтый, электронный набор, набор для праздничного декора, печатная плата

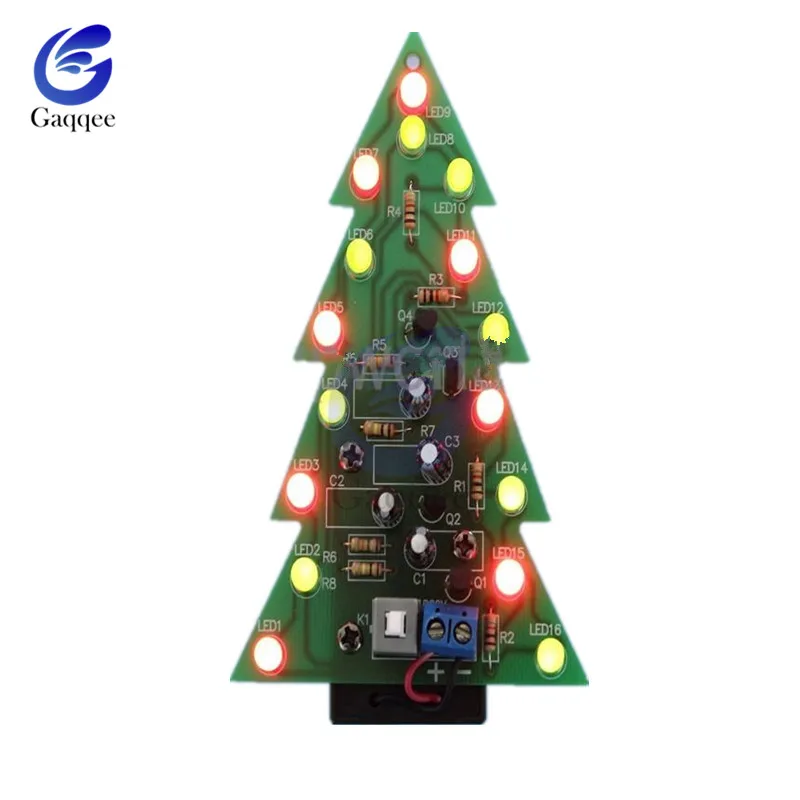

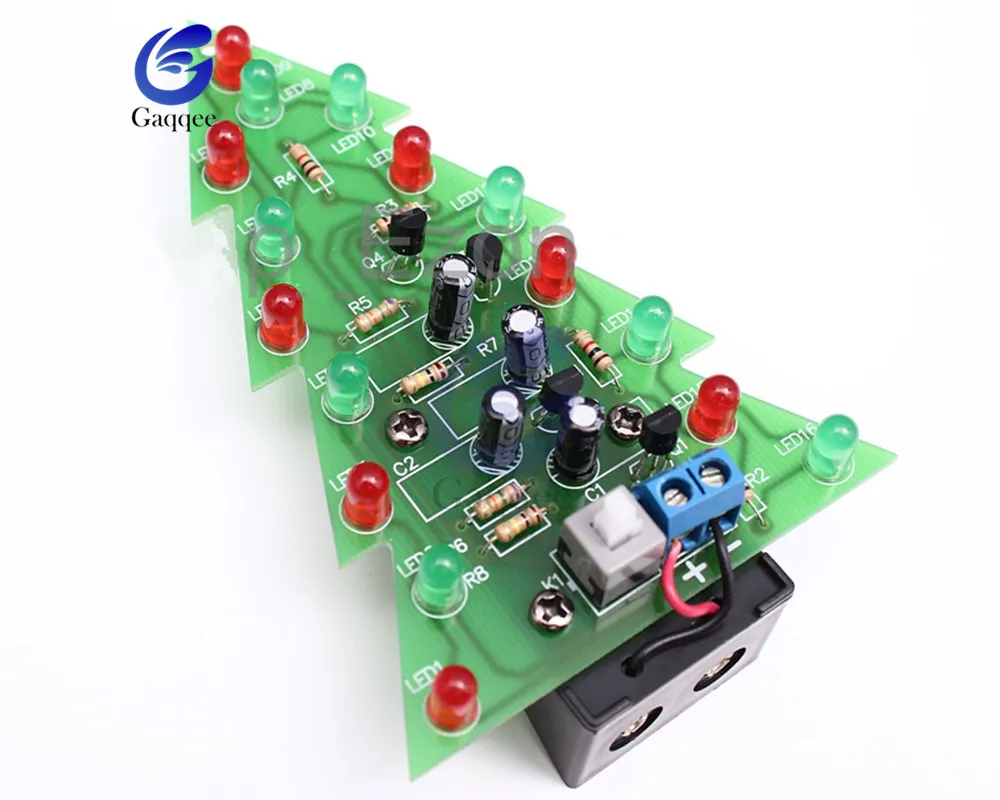

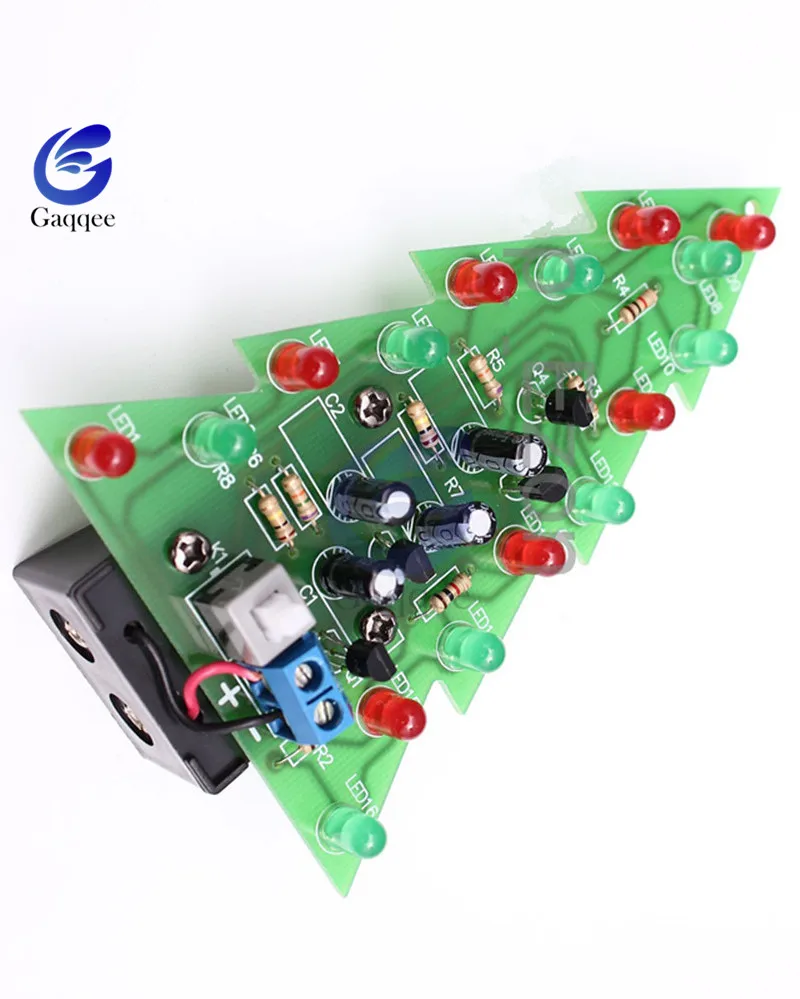

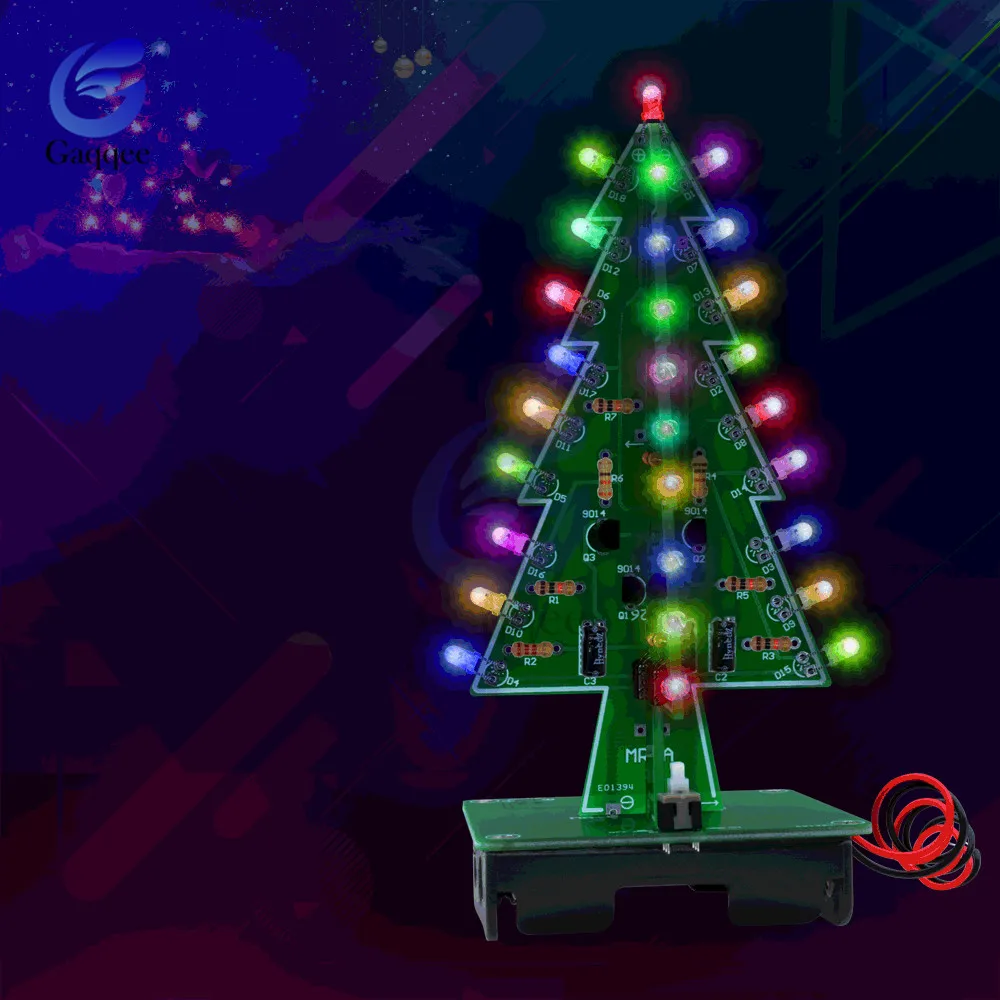

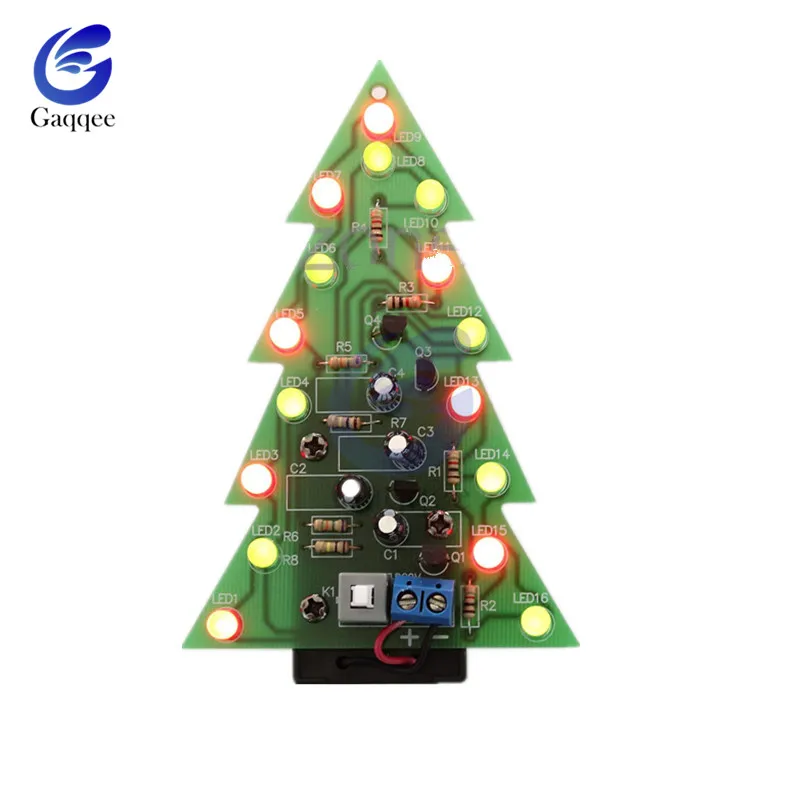

Описание: Эта цепь состоит из 16 светодиодов (светоизлучающих диодов). 16 шт. светодиодов разделены на четыре группы, и каждая группа имеет различные мигающие частоты, когда четыре группы мигают вместе, этот элемент выглядит как Маленькая Рождественская елка. Питание цепи осуществляется от аккумулятора 9 В. Преимущества: Эта схема проста и практична, низкое энергопотребление. Она использует Интегральные схемы для вождения: меньше деталей, и линия проста и легка для понимания. Внешний монтажный комплект: С вставной вилкой для легкой замены деталей в любое время и благоприятной отладки цепи. Также позволяет нам углубить наше понимание принципов схемы в процессе отладки. Эта линия находится в форме осцилляционной цепи циклом, генерируемым следующими правилами: -После первой зарядки Зарядка конденсатора C1 и C4 завершена. -Конденсаторы C2 и C3 будут продолжать заряжаться. -При одновременном включении транзистора Q1 и Q4 он разряжает конденсатор C1 и C4. -Конденсаторы C2 и C3 полностью заряжены, транзистор Q1 и Q4 будет закрыт, а также заряжает конденсатор C1 и C4 снова. -Транзисторы Q2 и Q3 включены, в то время как конденсатор C2 и C3 будут разряжены. -По аналогии, вспышка скорости-это частота колебаний, а частота определяется значениями резистора R и ёмкости C. -Размер платы: 70 мм * 110 мм Посылка включает в себя: 1 х Рождественская елка LED DIY Kit

2 вида цветов

3 вида цветов

7 видов цветов
