MAX7219 4 в 1 светодиодный дисплей точечная матрица микроуправление ler MCU Модуль управления 5P Line Dropship

100% новый и высокое качествоХарактеристика:В MAX7219 является комплексным последовательного ввода/выход co-катод драйвер дисплея, которая соединяет микропроцессор с 8-значный 7-ми сегментный, цифровой, светодиодный дисплей или гистограммный дисплей или 64 независимых светодиодов. Который включает в себя вкл-чип B-type BCD кодировщик, многосканирующая цепь, сегмент word drive, но также 8*8 статическая RAM, используемая для хранения каждой информации. Для настройки тока сегмента для каждого светодиодный индикатор используется только один внешний регистр.Удобный четырехпроводной последовательный интерфейс может быть подключен ко всем общим микропроцессорам. Каждая информация может быть обработана во время обновления без необходимости перезаписи всех дисплеев. MAX7219 также позволяет пользователю выбирать или нет код для каждой информации.Все устройство содержит режим отключения низкой мощности 150μA, аналоговый и цифровой контроль яркости, регистр ограничений сканирования позволяет пользователю отображать 1-8 бит данных, И режим тестирования для всех светодиодов, чтобы излучать светильник.Только 3 порта IO могут управлять матрицей точек! Матричный дисплей без мерцания! Поддержка каскада!

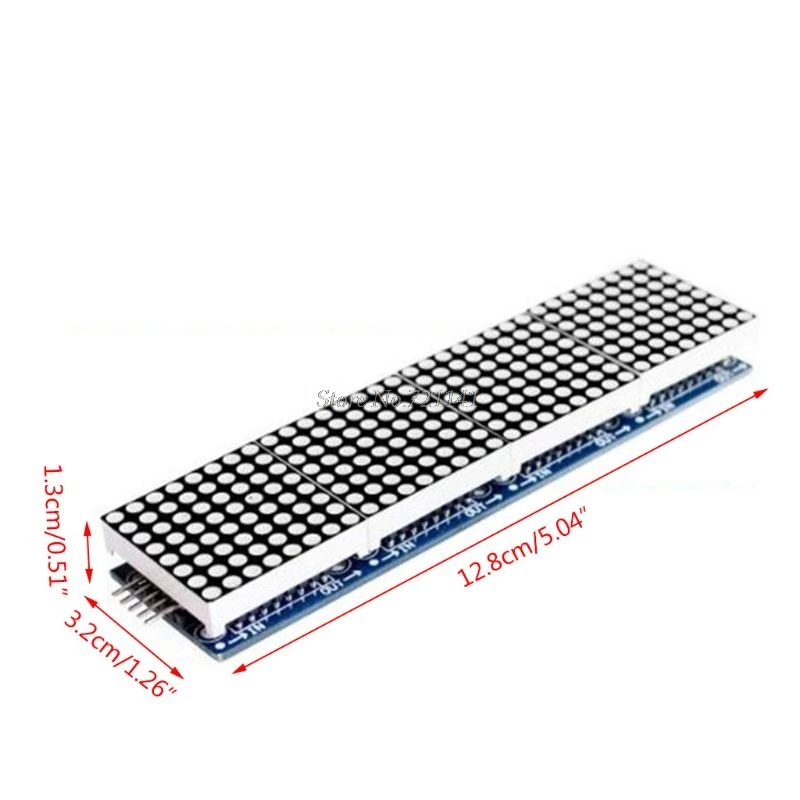

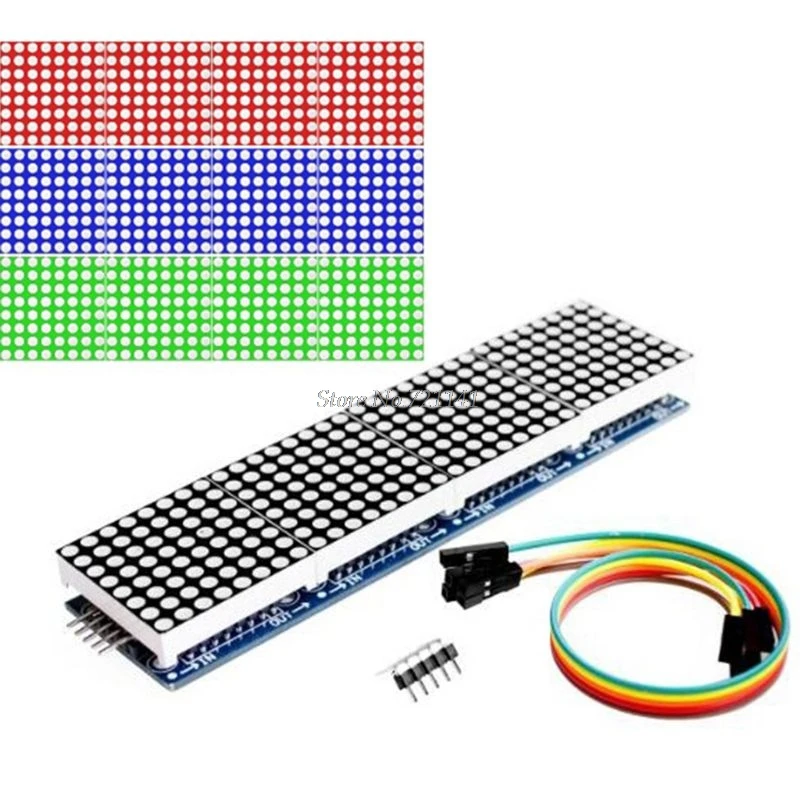

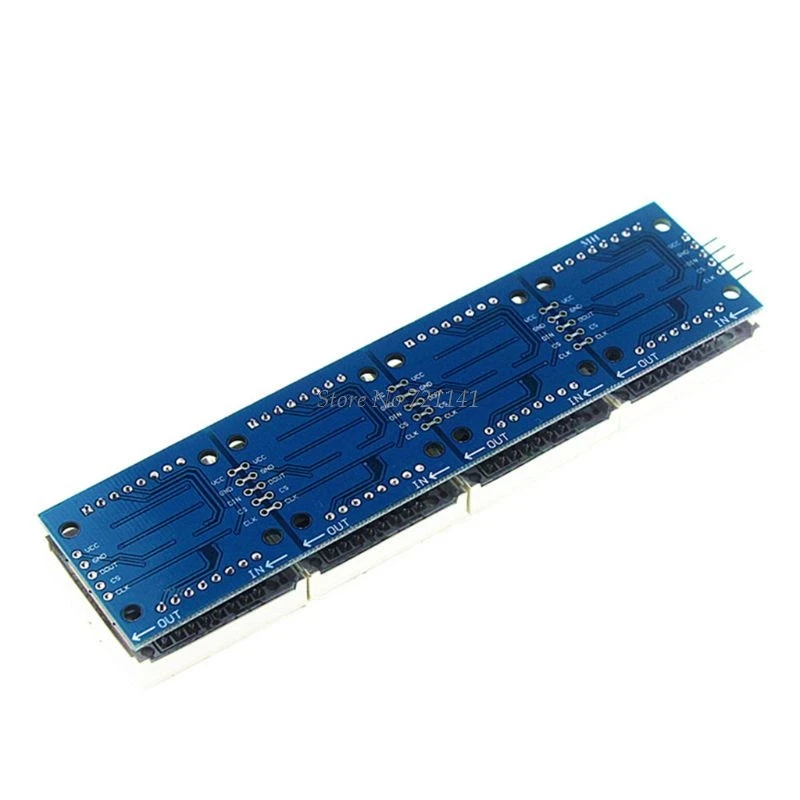

Параметры модуля:1. Один модуль может управлять 8*8 монет решетки2. Рабочее напряжение модуля: 5 В3. Размер модуля: Длина 12,8 см X Ширина 3,2 см х высота 1,3 см4. С 64 фиксированными винтовыми отверстиями, диафрагмой 3 мм5. Модуль с входными и выходными интерфейсами, поддержка нескольких модулей каскада.6. Светильник: синий/зеленый/красный7. Количество: 1 шт.Инструкции по проводке:1. Левая сторона модуля к входному порту, справа к выходному порту.2. Когда управление одним модулем, просто введите порт, подключенный к ЦП.3. Когда множество каскадных модулей, Входное и выходное завершение процессора, входной терминал второго выходного конца первого модуля a, первые два модуля входного терминала трех выходных модулей и так далее.Возьмите 51 MCU в качестве примера:VCC → 5VGND → GNDDIN → P2.2CS → P2.1CLK → P2.0

Примечание:Нет розничной упаковки.Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:Модуль MAX7219-1 шт.
