Описание товара

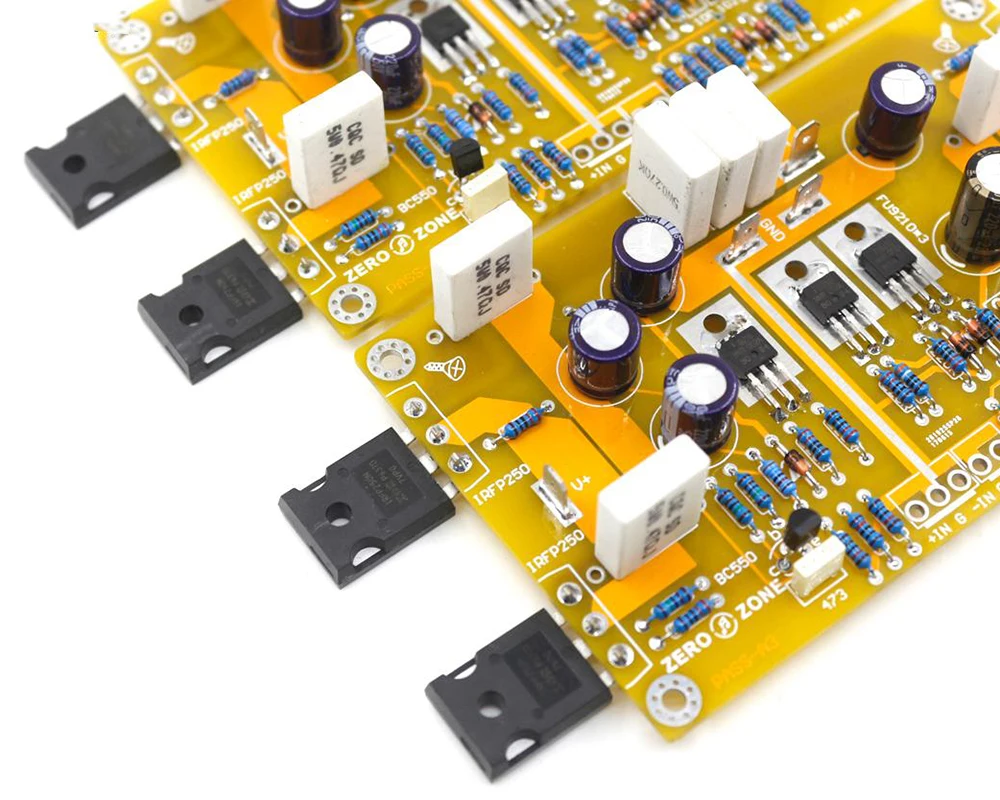

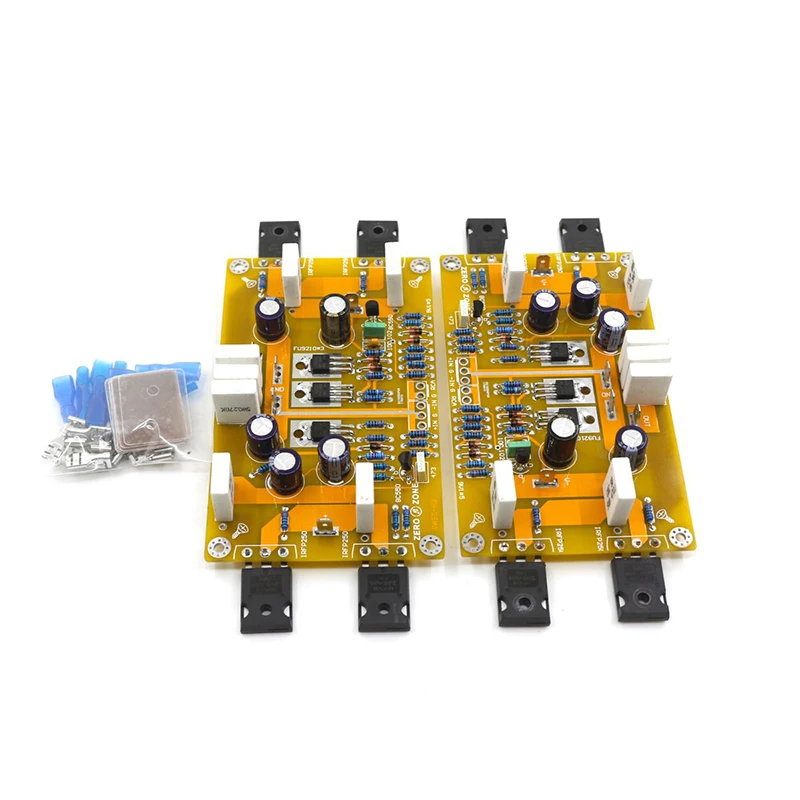

Обратитесь к схеме пропуска А3 стандарта США в Перте. Все феты собраны с моделями-прототипами. В Входной дифференциальной трубке используется новый FU9210 из США, в силовой трубке используется новый N-канальный IRFP250 из США, а входные и выходные FETs имеют точность (точность 1%).Сосредоточьтесь на конденсаторе обратной связи, используйте новую серию ELNA CERAFINE, динамическую и сильную гарантию.Стиль звука: милый и честный, музыка очень хорошая и прозрачная. Звук может превышать множество усилителей.
Подробные параметры
Рабочее напряжение: рекомендуемый Постоянный ток: +-25 вМощность: 30 Ватт @ 8 Ом; 60 ВАТТ @ 4 ОмЧастота искажений @ 1 кГц: 1% на номинальном выходе;0.003% @ 5 Вт на 8 ОмВходное сопротивление: 36 ком сбалансированное, 18 ком одностороннееВыходной шум: <300uV невзвешенный 20-20 кГцДинамический диапазон: 140 дБУсиление: 26 дБПоддержка входа сигнала: сбалансированный вход или несбалансированный вход
Размер изделия
Размер печатной платы: 122 мм x 74 мм x 1,6 мм
Инструкция по применению

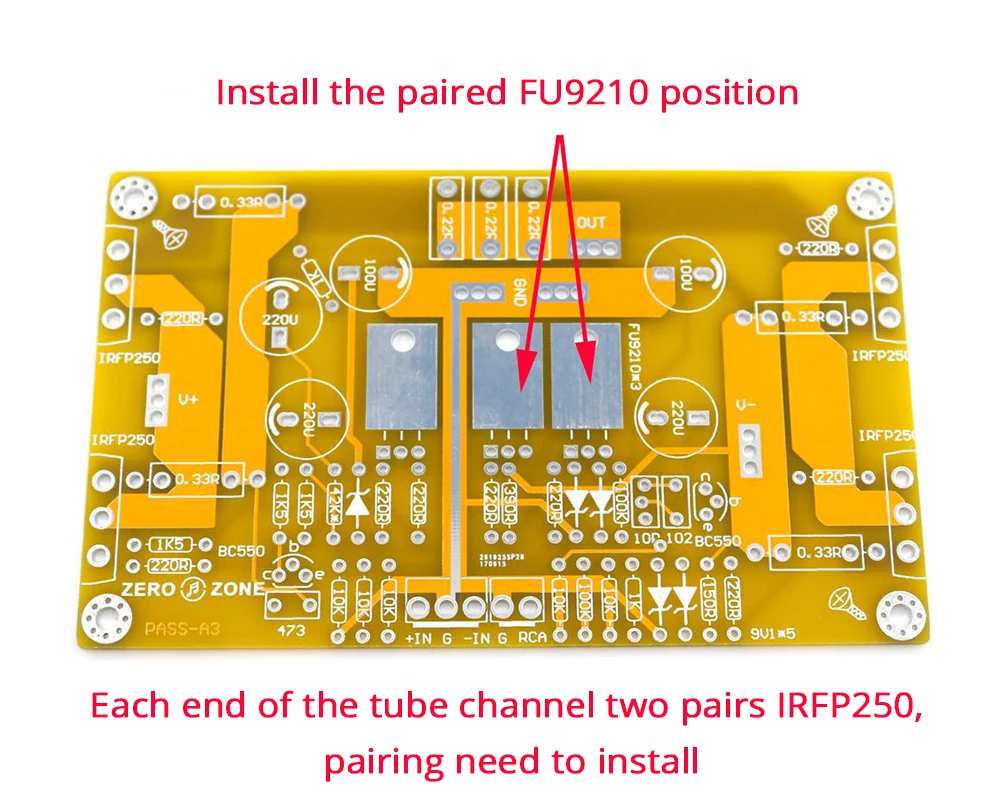

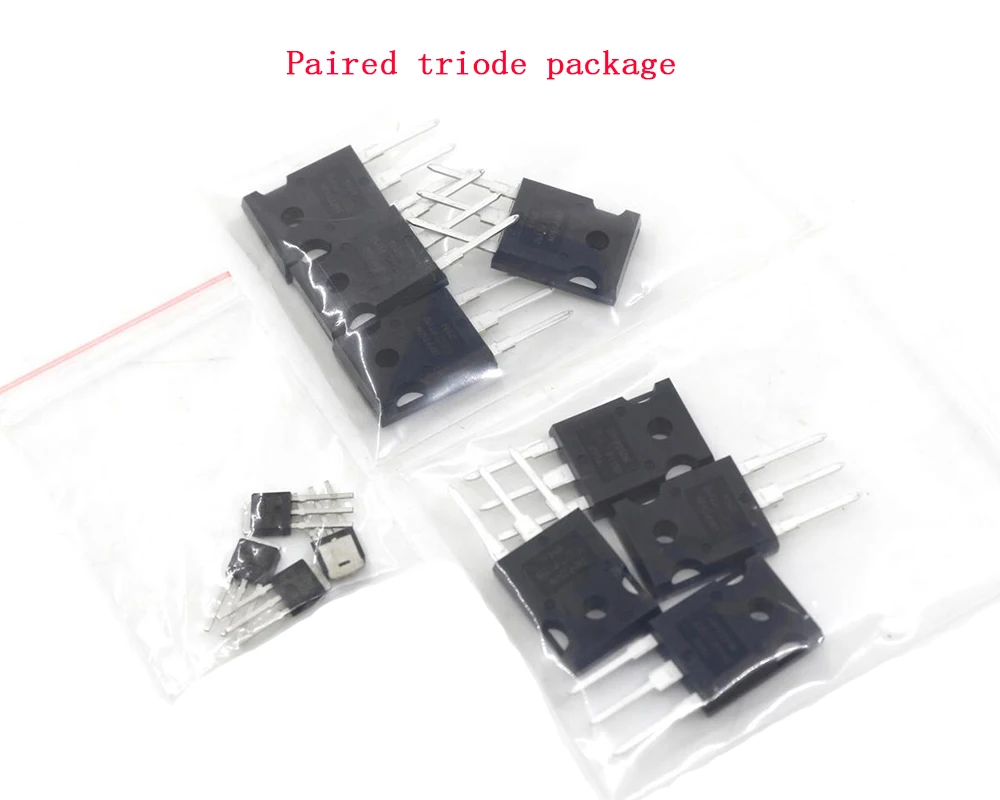

Советы по отладке комплекта: входная трубка и выходная трубка сопряжены. Когда проигрыватель действительно установлен, пожалуйста, проверьте неиндуктивный цементный резистор 0,47r. Выберите два самых близких на одной стороне, чтобы трубка могла нагреваться равномерно.Готовая плата завершена нами, отлажена и успешно протестирована
Меры предосторожности
Примечание: одностороннее тепло класса А огромное! Для питания необходимо установить радиатор. В противном случае может сгореть. Рекомендуется, чтобы каждый радиатор пластины был больше 2 кг.
Список товаров

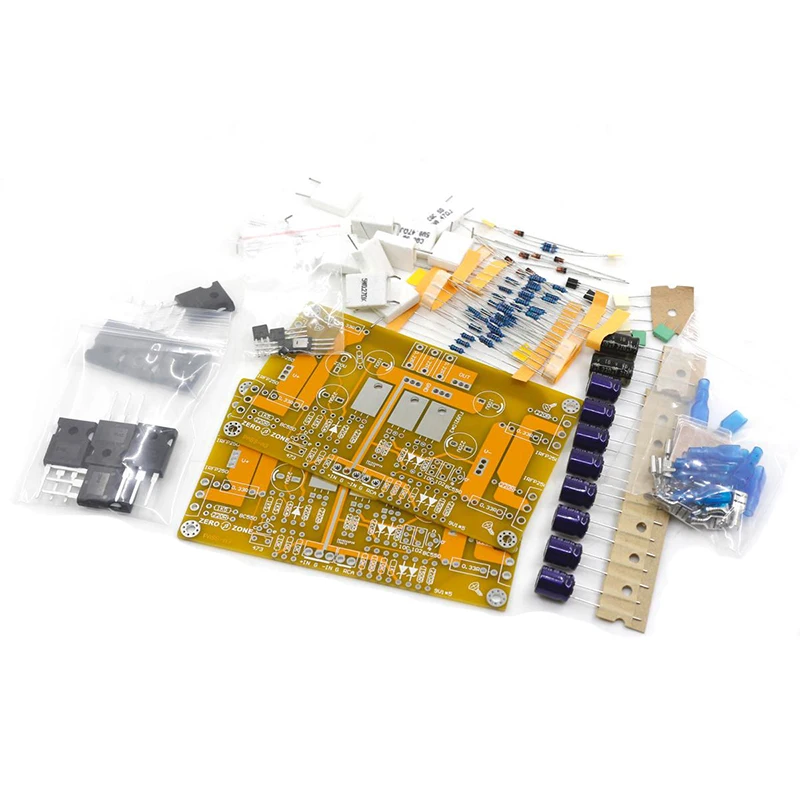

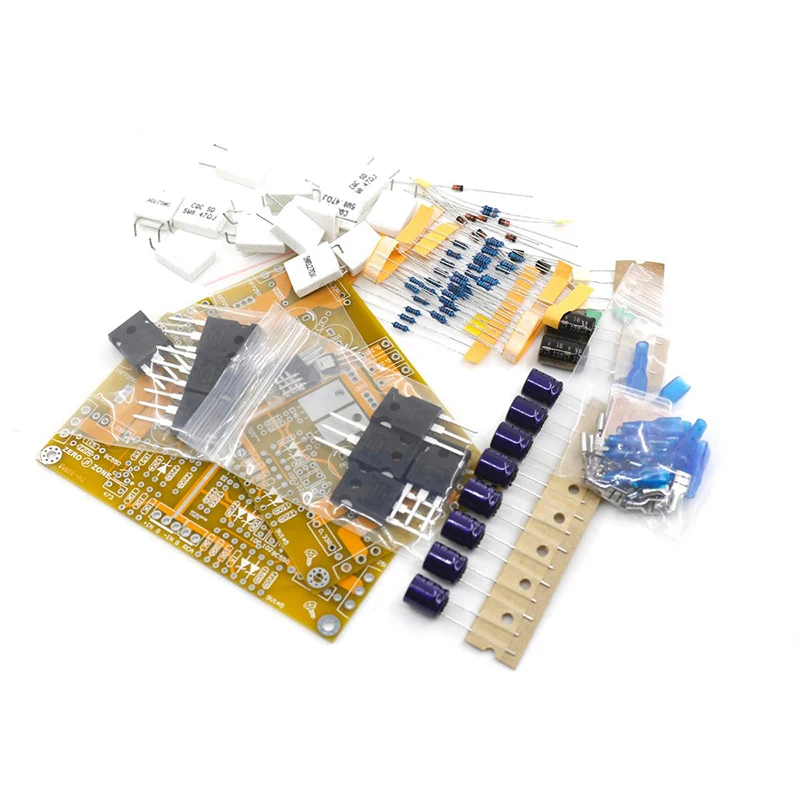

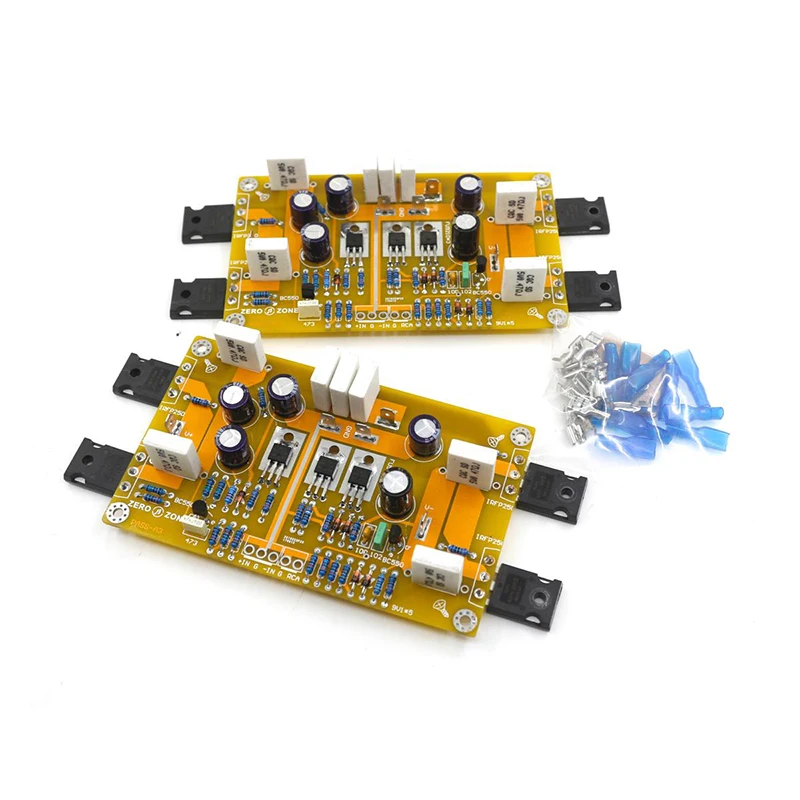

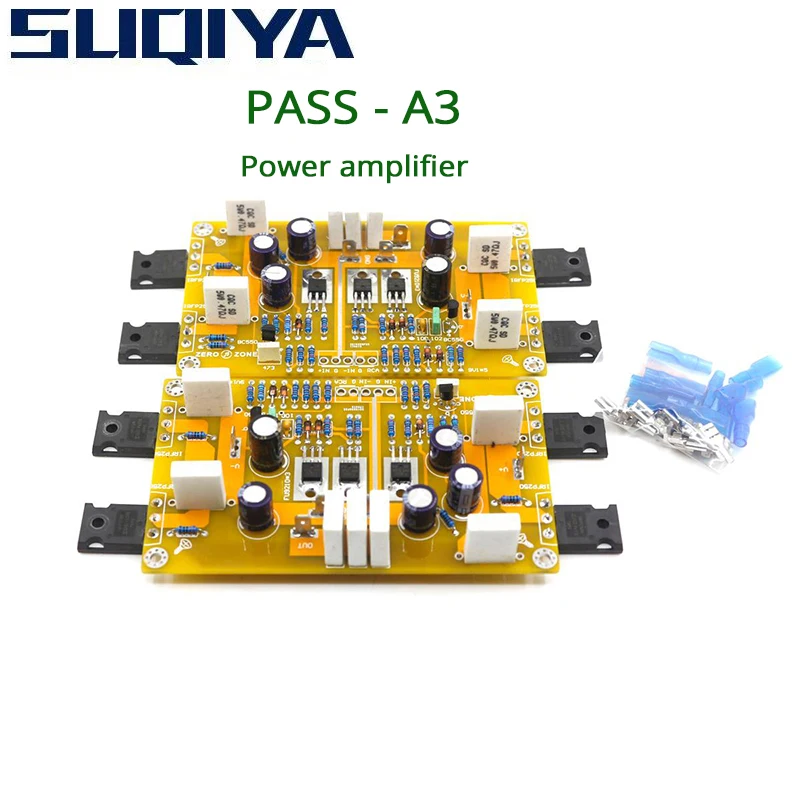

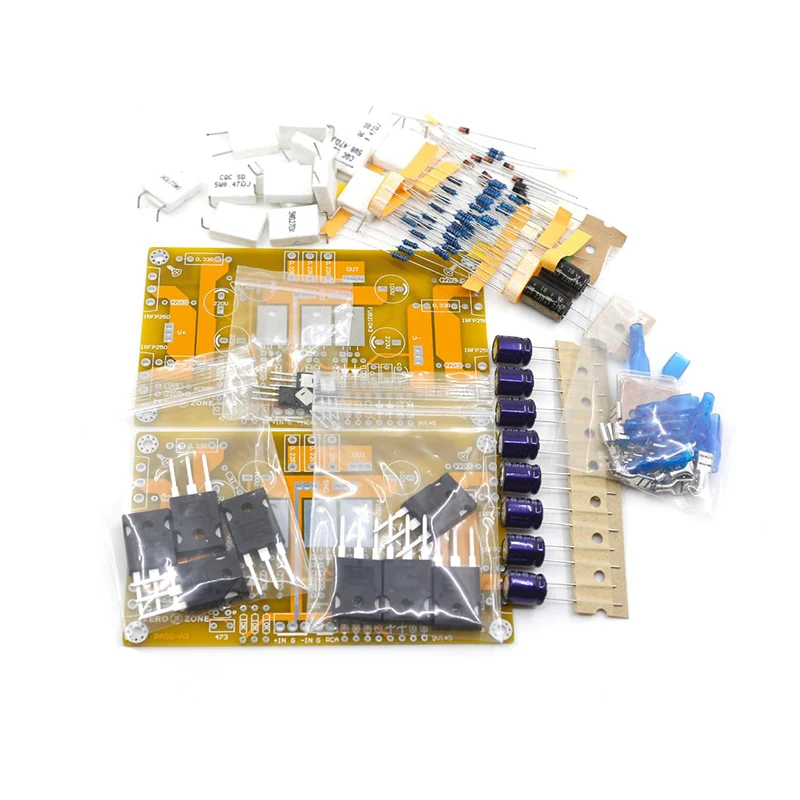

Комплект: PASS-A3 двухканальный комплект X1, требующий от покупателей завершения сварки и ввода в эксплуатациюГотовая плата: PASS-A3 двухканальная готовая плата X1, мы завершаем сварку и отладку.
Отзывы покупателей
Страна: RU Color: Finished board Доставка: Standard Shipping 28.12.2020
Отличный усилок. Подключил к тору 2х25в 2х15а , радиаторы по 2350гр. стабильная температура 70гр цельсия, если удастся победить гул и фон , а также оптимизировать под +-32вотьта питания , то закажу еще 2 пары под 5.1. Было-бы здорово если уважаемый продавец подскажет какие резисторы нужно поменять для оптимизации. Звук хорош, открытый , имоциональный, динамичный, с хорошей атакой, уверенный и глубокий бас. Шум и гул подозреваю ,что вылечится мощными дросселями в питании между фильтрующими конденсаторами( по 2млГн для + и -). Сигнал со звуковухи АЕ-9 , четко нагружает усилок под завязку. Но думаю еще попробывать с преусилителем.
Страна: RU Color: Finished board Доставка: Standard Shipping 05.10.2020
На вид очень качественно. В комплекте слюдяные прокладки.
F***a
Страна: BR Color: Kit Доставка: Standard Shipping 21.09.2020
Товар прибыл быстро и хорошо упакован. В соответствии с ожиданиями. Хороший сервис, рекомендую продавцу.
Покупатель
Страна: NL Color: Finished board Доставка: Standard Shipping 01.01.2021
Получил, но еще не протестирован
B***v
Страна: RU Color: Kit Доставка: Standard Shipping 19.01.2021
детальки все рабочие, пришло быстро, заметил если подключать не по балансу, то лучше отпаять один из двух резисторов входного сопротивления, тот что 10кило ом, лучше звучит(более имоциональнее), подключал к звуковой карте АЕ9.
