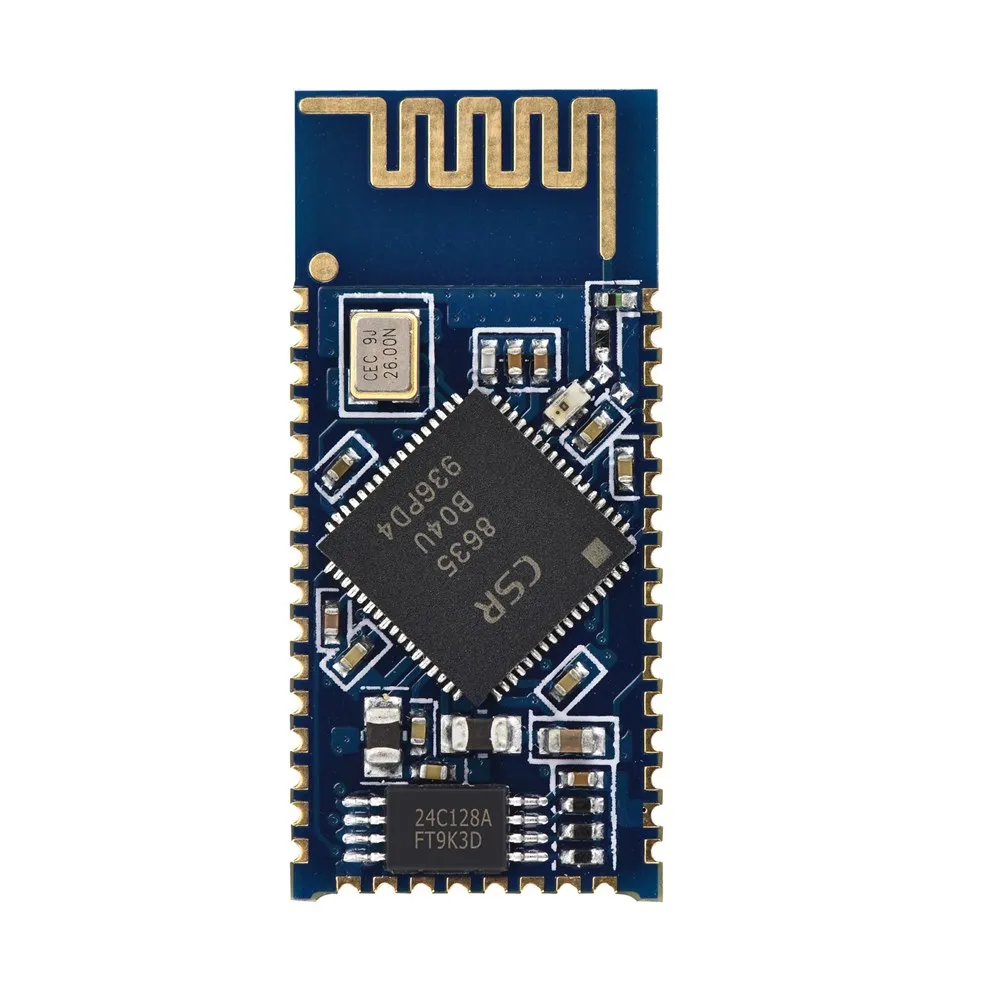

BTM835 Bluetooth аудио модуль использует чип CSR8635, поддерживает A2DP, AVRCP, HFP, AAC и т. д., использует чип памяти EEPROM 128K.
Меры предосторожности:
1. Штыри модуля относительно плотные, и требуется хорошая основа сварочного аппарата. Модуль протестирован перед отправкой и не будет возвращен после Shanghai tin!
2. Аудио модуля CSR Bluetooth представляет собой дифференциальный выход, и операционный усилитель или схема усилителя наушников должны быть добавлены, чтобы преобразовать его в один выход (левый канал, правый канал, аудио общий конец).
3. Предоставляются только данные приложения модуля, то есть спецификация модуля Bluetooth и схема справки модуля Bluetooth.
4. Разработка BTM05E и BTM870 является сложной, нет стандартной программы, и другие модули (BTM805/815/830/845 и т. д.) являются программами по умолчанию. Пожалуйста, обратитесь к спецификации модуля для инструкций по эксплуатации программы по умолчанию.
Описание программного обеспечения:
Название Bluetooth: BT динамик
Примечание: ключ действует на высоком уровне (MFB высокого уровня-3,3 V, PIO высокого уровня-1,8 V)! Другой: вот порт PIO, а не фактический PIN-код, вам нужно проверить спецификацию, чтобы увидеть фактический PIN-код!
Ключ Описание выглядит следующим образом:
MFB: включение на высоком уровне, выключение на низком уровне (Когда модуль включен, PIN30 должен быть низким уровнем, и требуется задержка цепи для включения, И он не может быть вытянут напрямую, и он автоматически войдет в режим сопряжения, когда он включен)
PIO6: усилитель мощности управления позволяют аудио кабель (приобретается отдельно в тех случаях, когда есть аудио выход, высокий уровень выхода 1,8 V)
PIO8: короткое нажатие для воспроизведения/паузы/ответа/зависания, длительное нажатие в течение 1 секунды, чтобы отклонить вызов
PIO1: Короткое нажатие на предыдущую песню, Длительное нажатие на громкость, чтобы уменьшить
PIO0: Короткое нажатие на песню, Длительное нажатие на громкость для увеличения
Описание специальных функций:
PIO8: удерживайте в течение 3 секунд, чтобы включить режим сопряжения, удерживайте в течение 6 секунд, чтобы очистить список сопряжения
