Устройство Liitokala для зарядки аккумуляторов 18650 в 1,2 в 3,7 в AA 3,2 NiMH li-ion

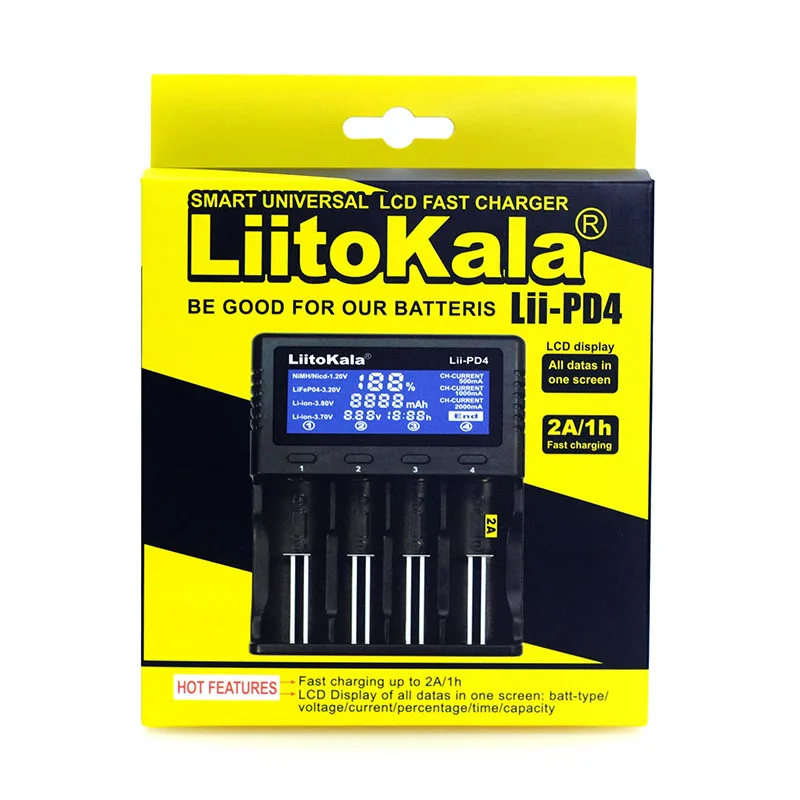

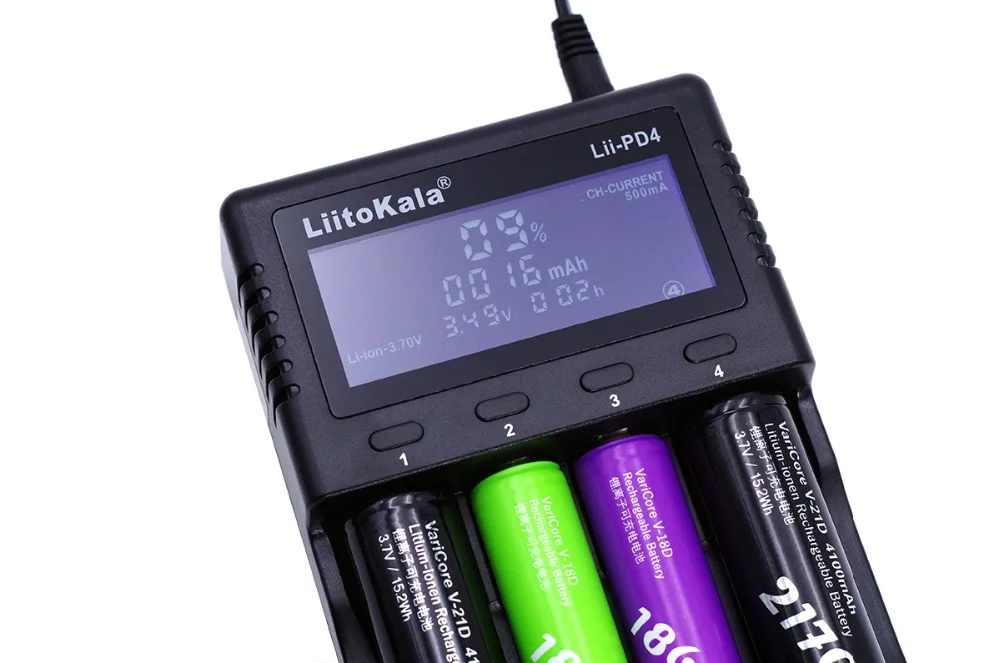

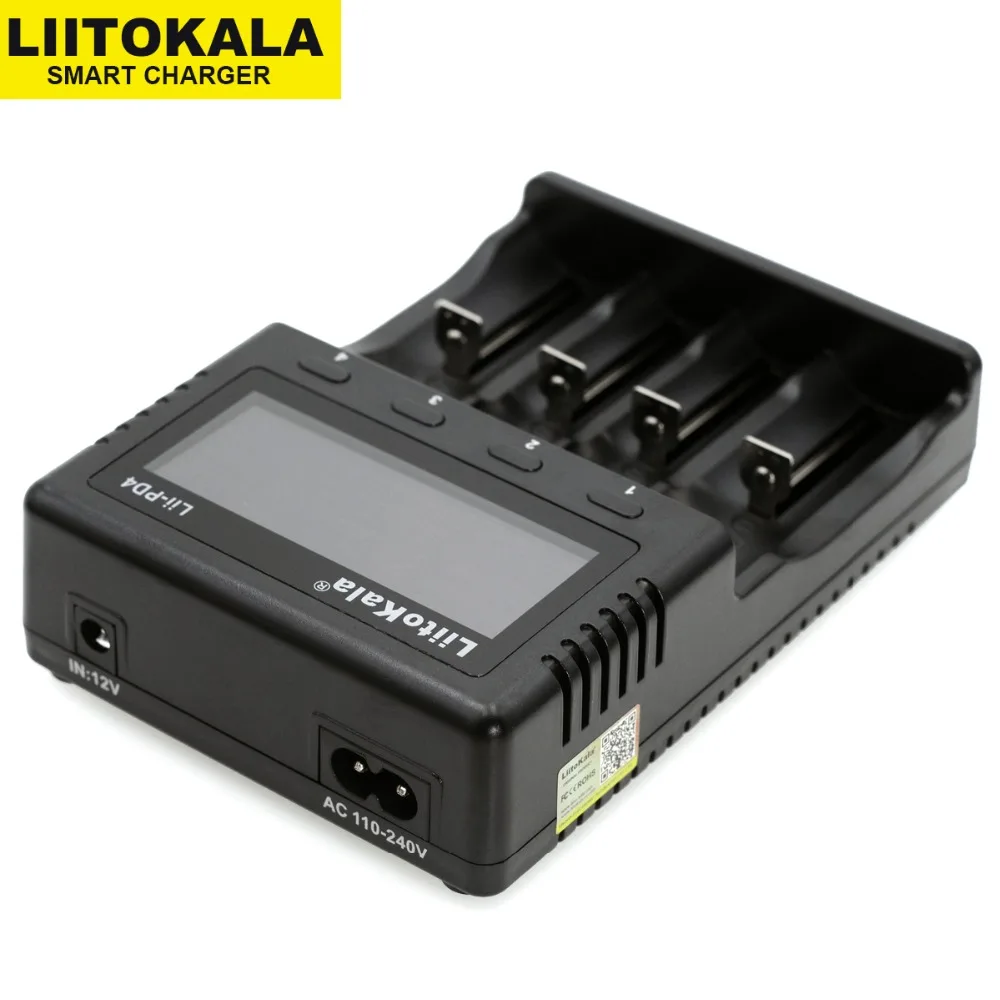

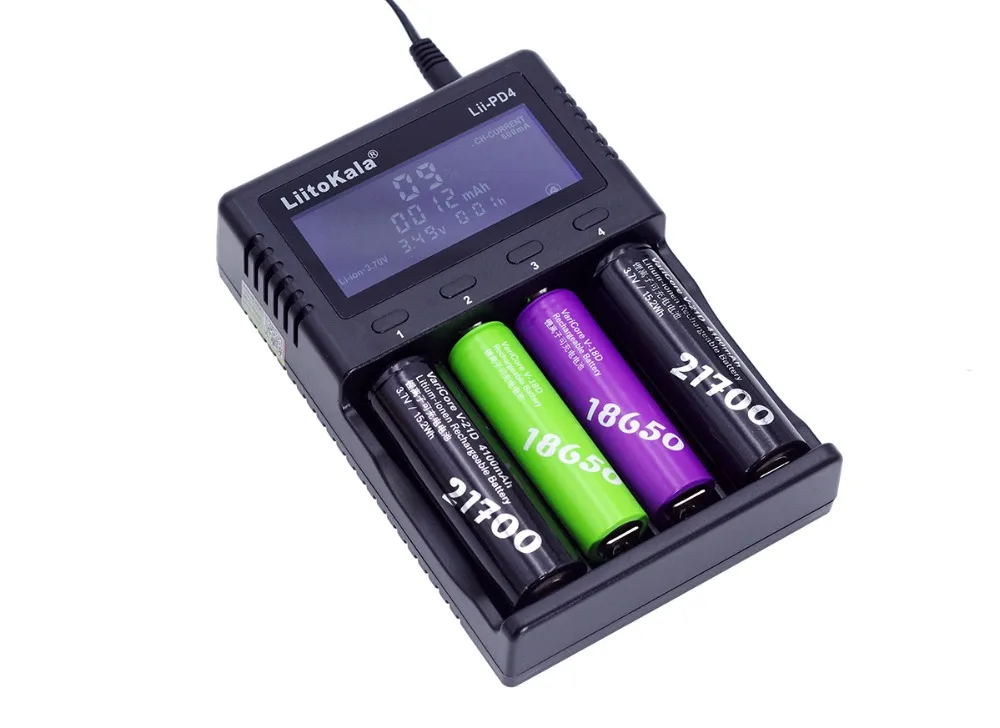

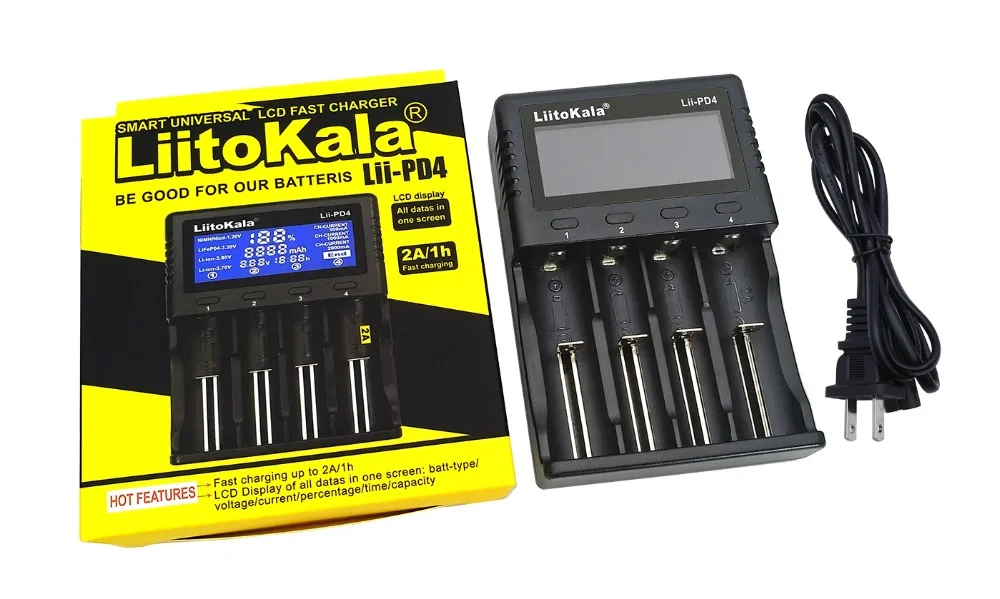

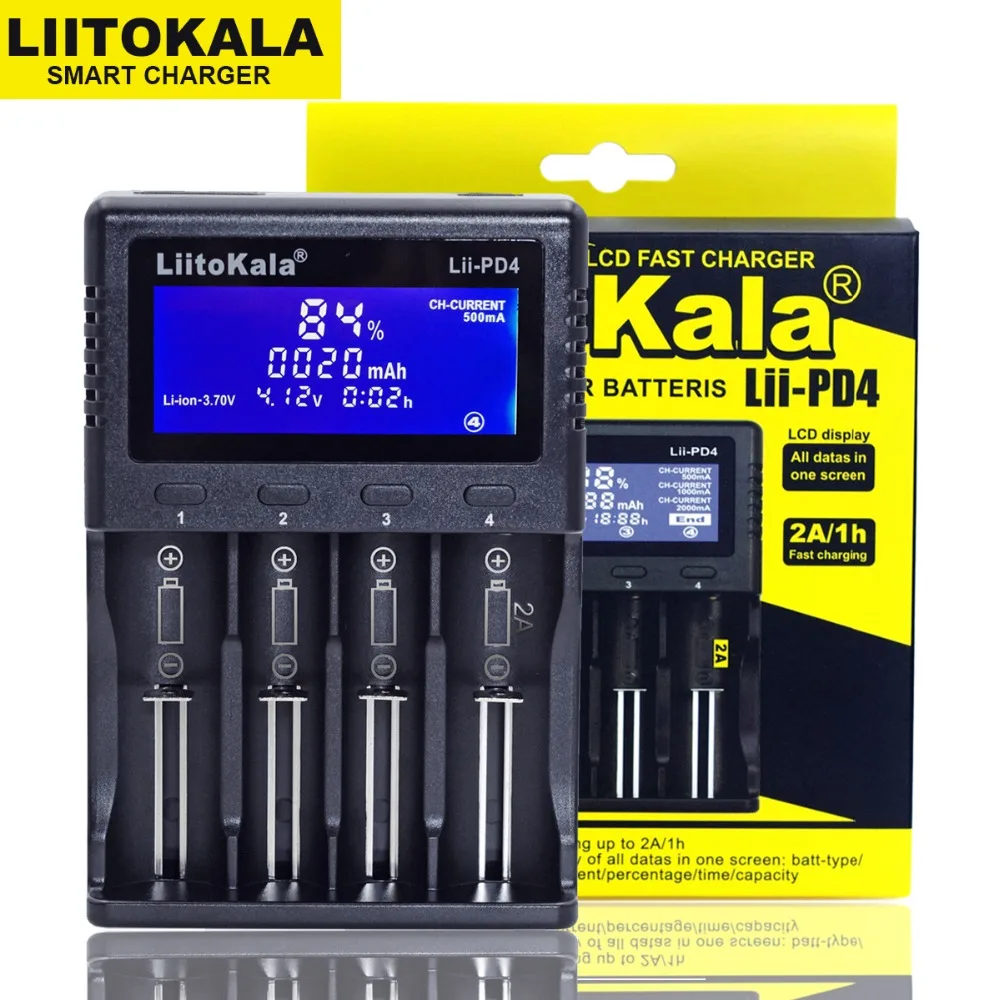

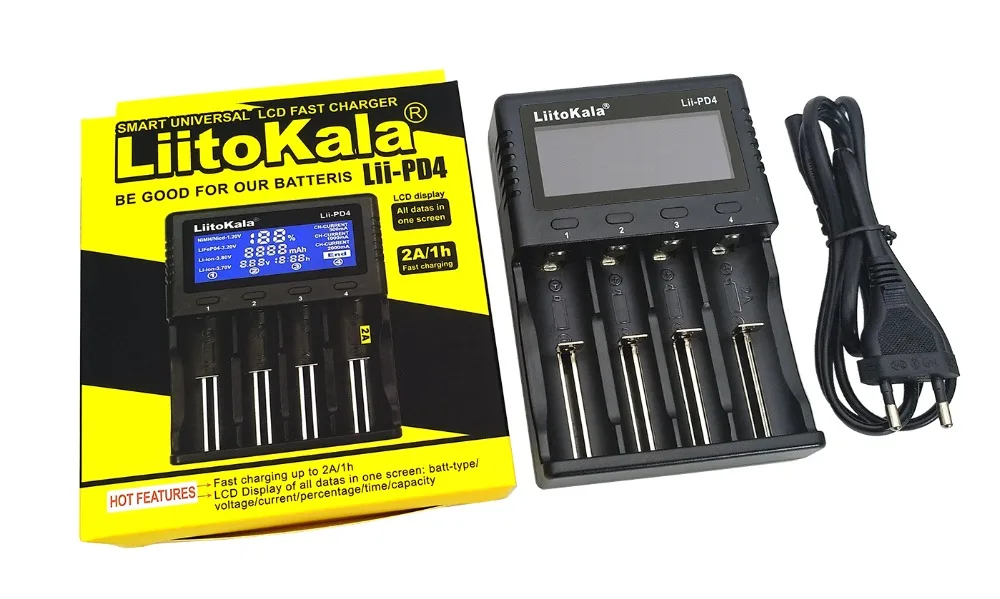

Умное устройство для зарядки никель-металлогидридных аккумуляторов от компании Liitokala: Lii-PD4 Chargerx1

Кабель переменного тока x1

Руководство по эксплуатации x1

Меры предосторожности:

1.ThЯвляетсяЗарядное устройство можно заряжать портативным зарядным устройствомВсеCylindРики Аккумуляторная батареяБатареи 3,7 VЛитий-ионный аккумулятор , 3,8 V IMR, 1,2 V Ni-MH/Cd, 3,2 VLiFePO4

2.Прочитайте это руководство перед использованием И обратите особое внимание на рекомендуемый ток заряда, не нужно заряжать аккумулятор за рекомендуемый предел тока

3.Если вход постоянного тока, только12V1А Рекомендуется

4.С учетом нагрева во время зарядки

5.Извлеките зарядное устройство из источника питания после завершения зарядки и одновременно извлеките аккумулятор из зарядного устройства

6.Только для использования в помещении

7.Отображение данных только для справки, пожалуйста, обратитесь к профессиональному инструменту для получения более точных данных

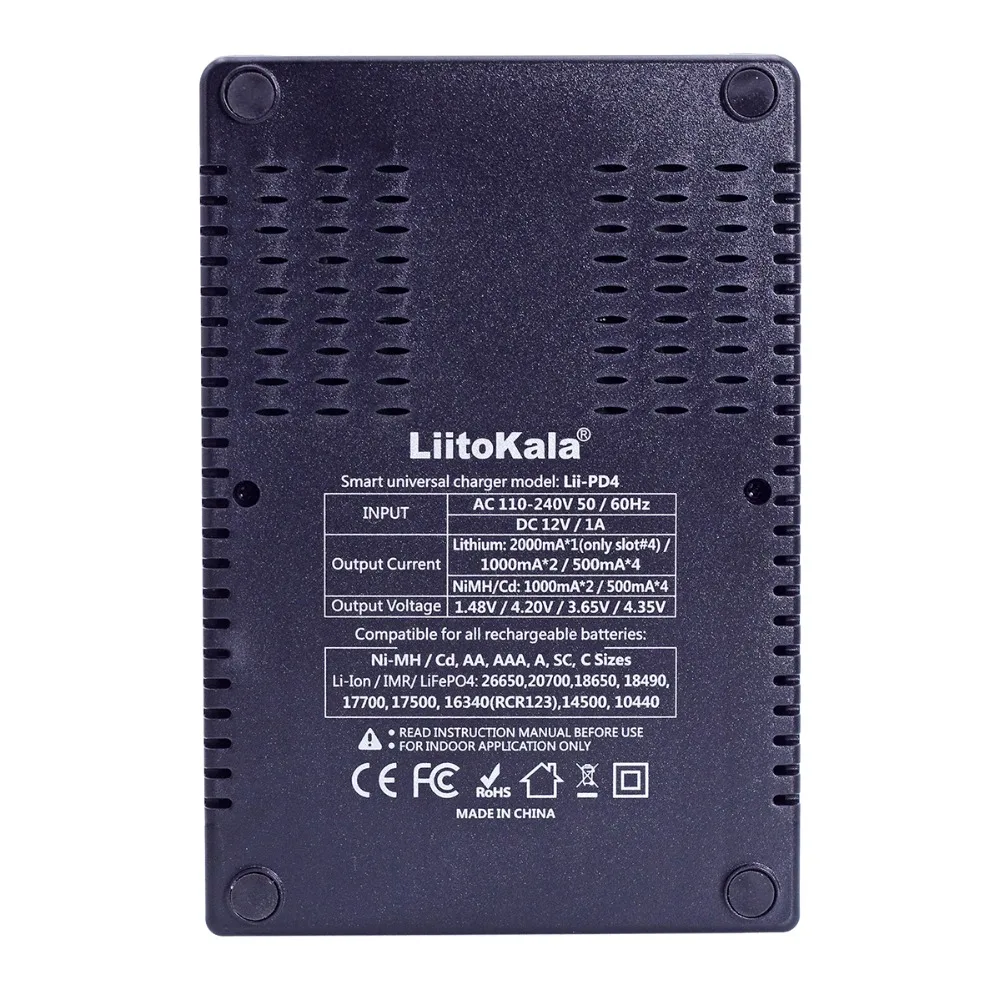

Электрические параметры:

1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно)

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,7 V

DC 4,35 V для Li-Ion 3,8 V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

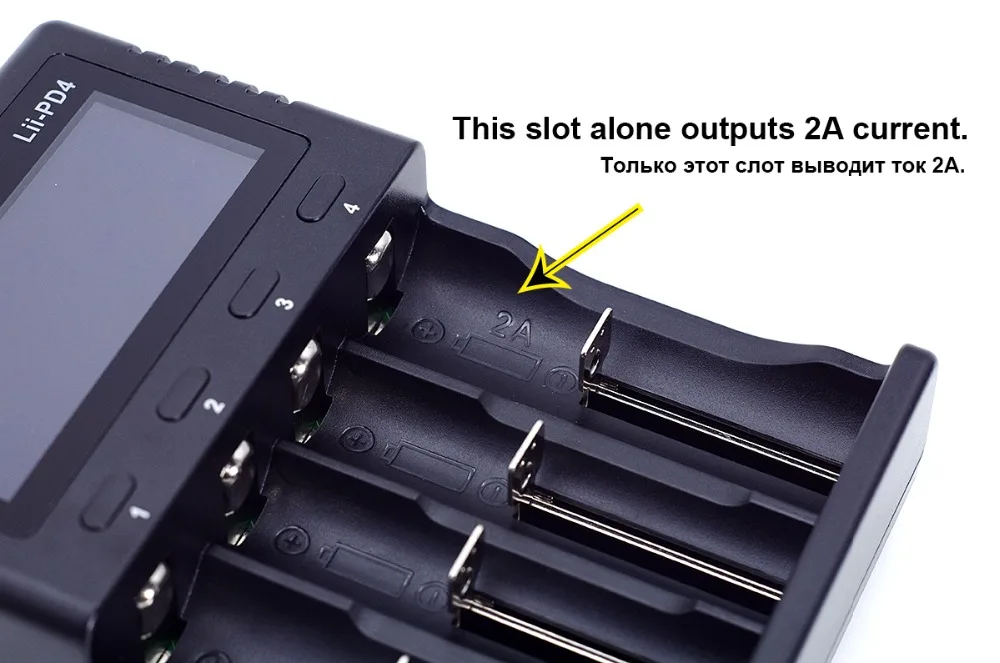

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),

1000mA * 2, 500mA * 3 500mA * 4

NiMH/NiCd: 1000mA * 2, 500mA * 3 500mA * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размеры и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: approx175g (не включая кабель переменного тока)

Электрические параметры:

1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно)

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,7 V

DC 4,35 V для Li-Ion 3,8 V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),

1000mA * 2, 500mA * 3 500mA * 4

NiMH/NiCd: 1000mA * 2, 500mA * 3 500mA * 4

4. Постоянное напряжение, ток отключения: менее 100 мА

5. Ток в режиме ожидания: менее 15 мА

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размеры и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: approx175g (не включая кабель переменного тока)

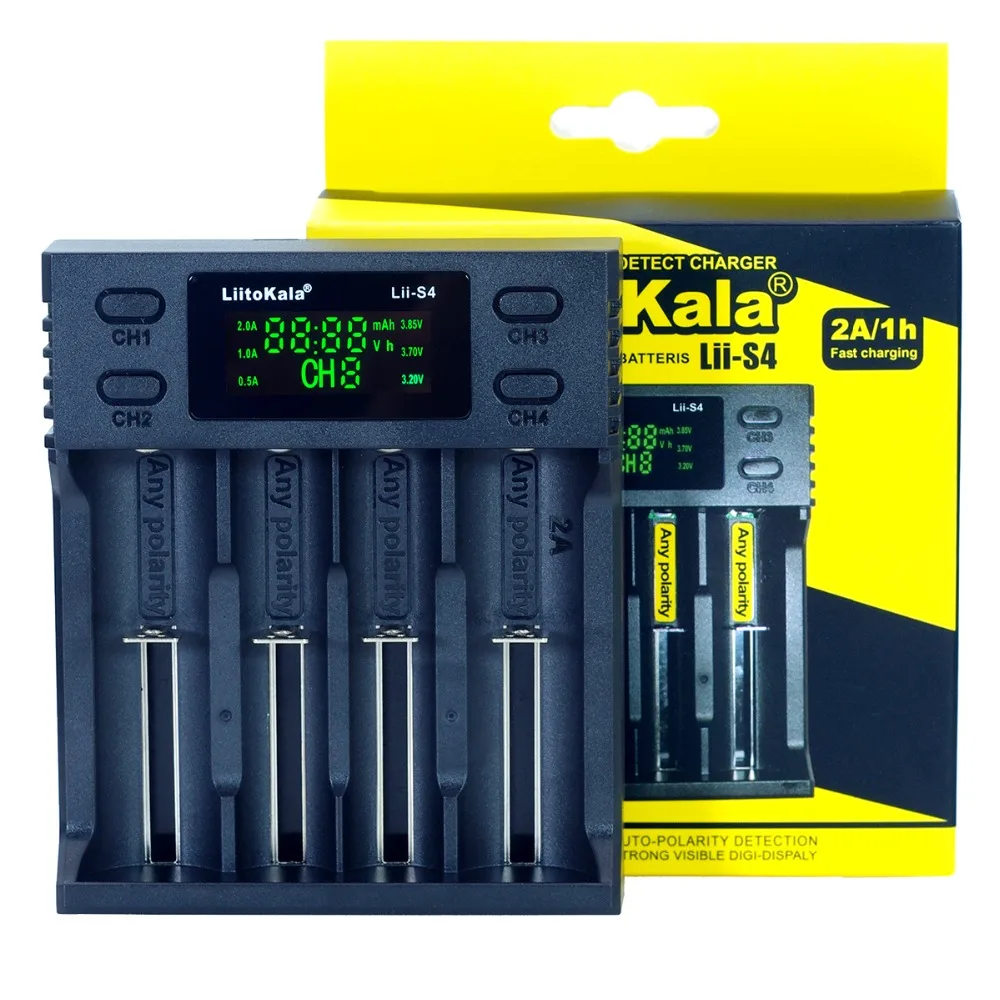

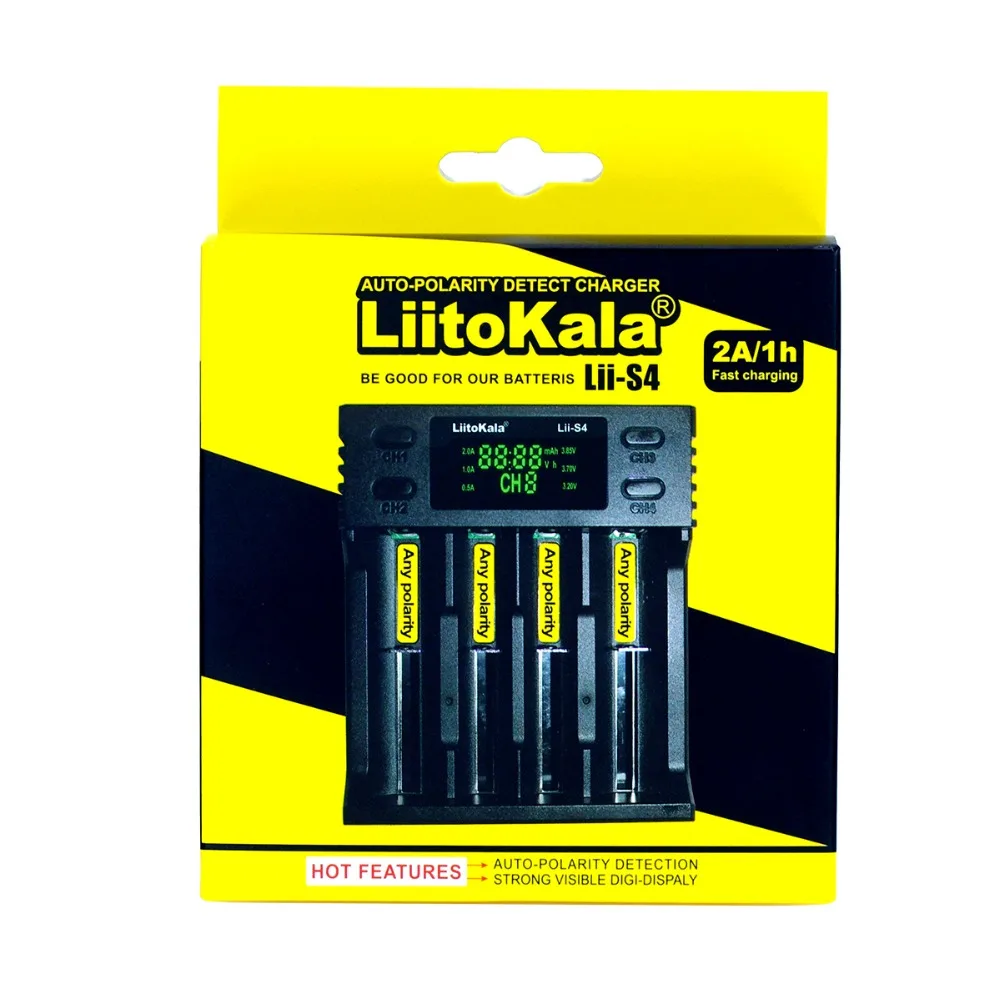

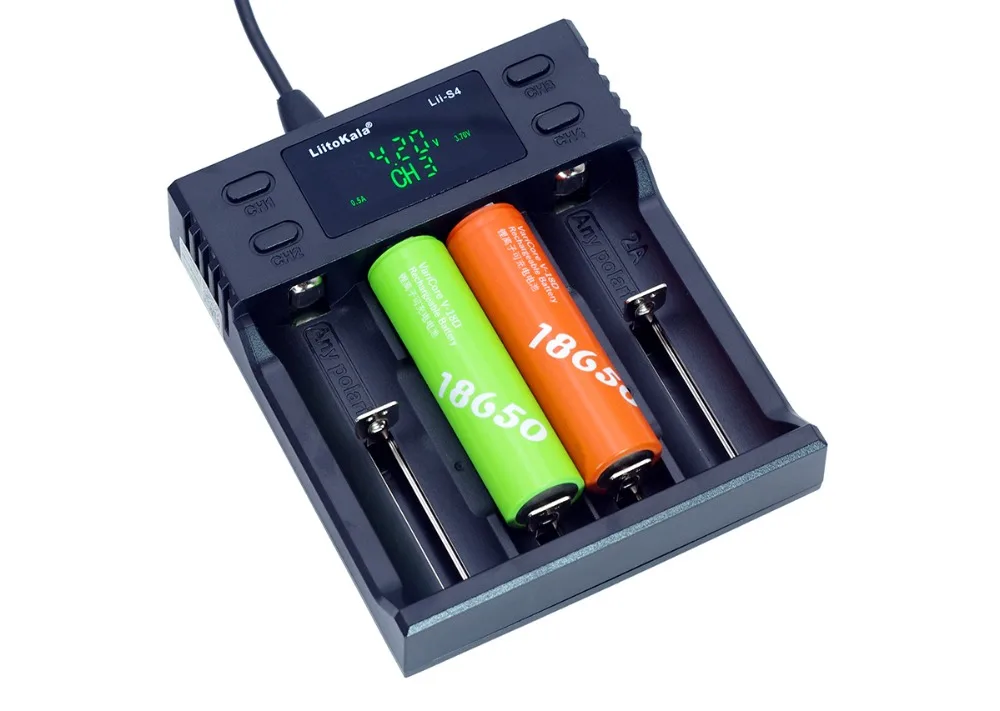

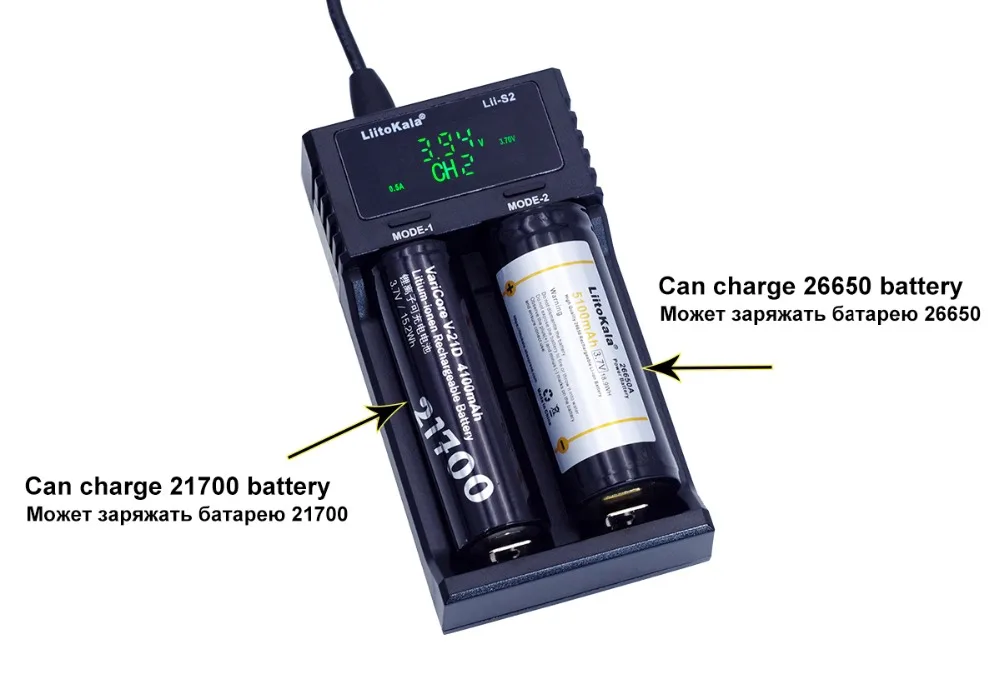

Автомобильное зарядное устройство для обнаружения полярности

 Это зарядное устройство предназначено для портативных, гибких и многотипных батарей. Он может автоматически обнаруживать полярность аккумулятора, типы батарей и заряжать аккумулятор под выбранным током зарядки. Встроенный цифровой трубный индикатор для отображения состояния зарядки в режиме реального времени

Особенности:

1. Четыре слота независимая зарядка и MCU система управления, Micro USB DC 5V вход Min.2A

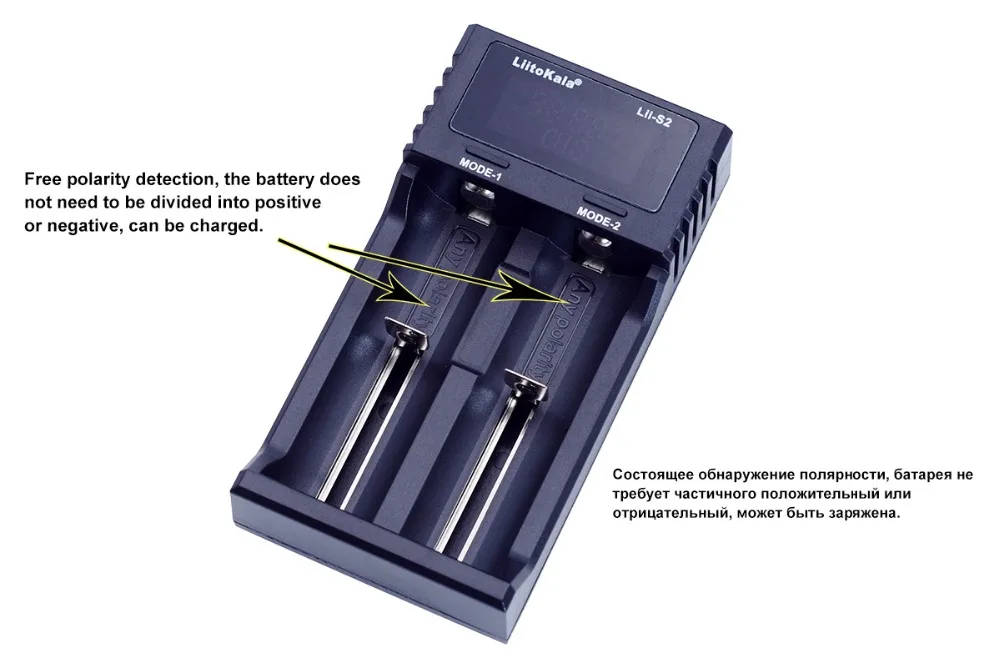

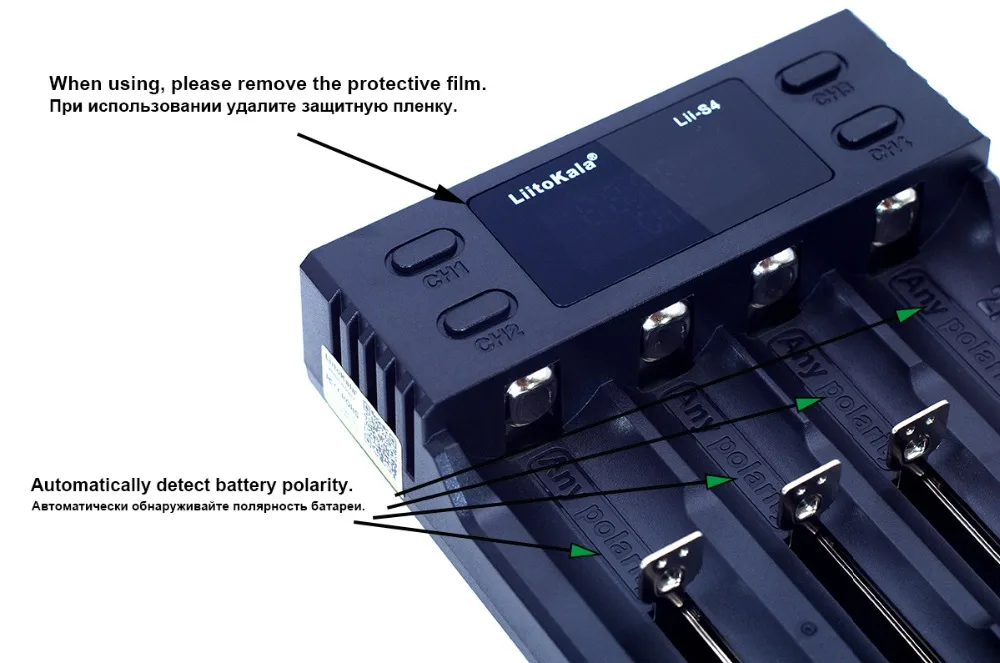

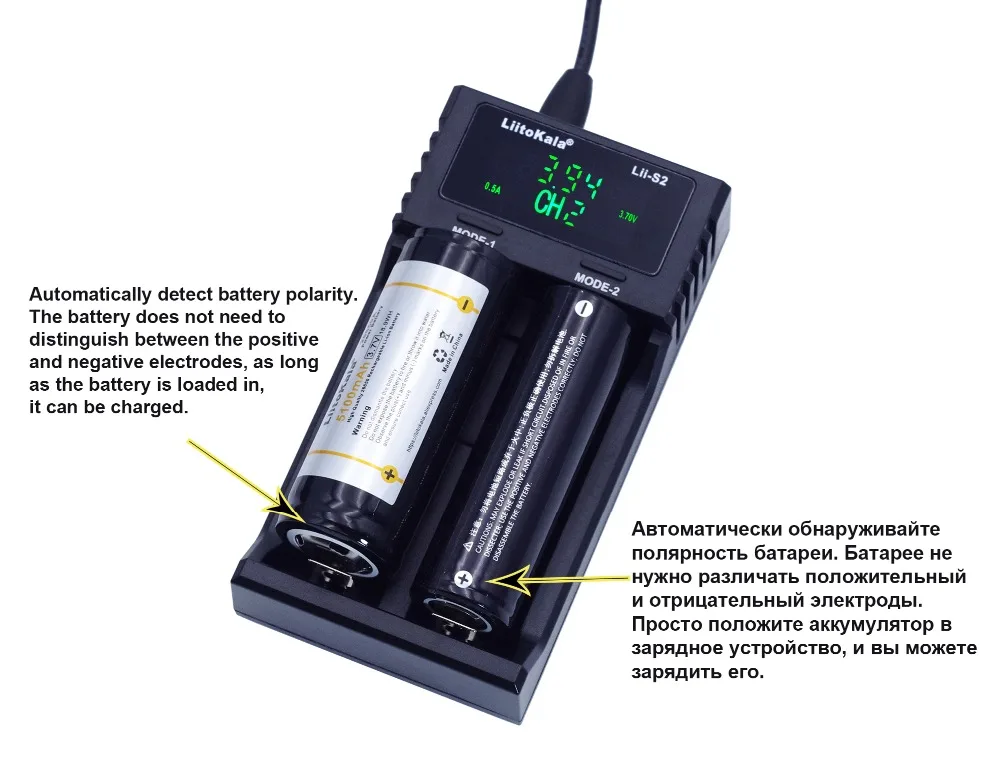

2. Самая яркая точка этого зарядного устройства с функцией автоматического обнаружения полярности аккумулятора (Любая полярность)

3. Селективный зарядный ток 0.5A/1A/2A для литиевых батарей, длительное нажатие кнопки тока. По умолчанию ток составляет 0,5a

4. Встроенный цифровой трубный индикатор показывает состояние зарядки канала no в реальном времени. (CH), напряжение, ток, емкость времени и тип батареи Li-Fe 3,20 V/Li-ion 3,70 V/Li-ion 3,85 V (IMR); Когда два канала зарядки, общий ток будет не более 2А (когда только 1 шт батареи вставлены, Ток зарядки будет 2А, после того, как вторая батарея вставлена, ток будет автоматически снижен до 1А; Когда зарядка заканчивается, он показывает «полный»;

5. Автоматически определяет литий-ионную и никель-гидридную батарею; Выберите вручную, коротко нажмите кнопку mode для батареи IMR (3,85 V li-ion) и батареи LiFePO4 (3,2 V)

6. Функция активации для батареи 0V с защитой PCM.

7. Не будет заряжать батареи с 0,0 ≤U <0,2 V для NiMH/Cd и 1,65 ≤U <2,2 V для li-ion

8. Многофункциональные функции защиты от перезарядки, переразряда, короткого замыкания и может автоматически идентифицировать сломанный/бракованный аккумулятор (не будет заряжать плохие батареи);

9. Зарядка при постоянном напряжении и токе

Управление Инструкция:

1. Кнопки: есть кнопка «режим» отдельно для каждого канала, выбирающего типы батарей, ток зарядки

И статус зарядки отслеживания

Вы долго нажимаете кнопку «режим» в течение 3 секунд, чтобы изменить зарядный ток для литиевых батарей, вы можете изменить зарядный ток в любое время

Короткое нажатие кнопки «режим» для изменения типов зарядки литиевых батарей. Если нет настройки, он будет по умолчанию как 1,2 V Ni-MH или 3,7 V литий-ионный аккумулятор автоматически. Вам нужно изменить режим для литий-ионного аккумулятора 3,85 V и аккумулятора LiFePO4 3,2 V

Он начинает заряжать аккумулятор через 5 секунд после настройки

2. Дисплей зарядки: Подключите входной порт 5 в с usb-кабелем, цифровой индикатор показывает

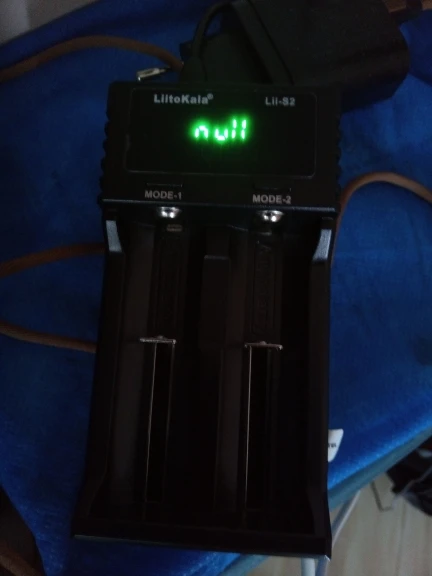

Вся информация для 2S и «null», если аккумулятор не вставлен; После того, как он обнаруживает с батареей вставлен показывая канал no, напряжение и ток батареи при мигании символа типа батареи (для NiMH/NiCd батарей не будет мигать символ типа батареи); Затем в 5S, он начнет заряжать с" Мигание V "(зарядка начинается). Когда аккумулятор полностью заряжен, он показывает «полный»

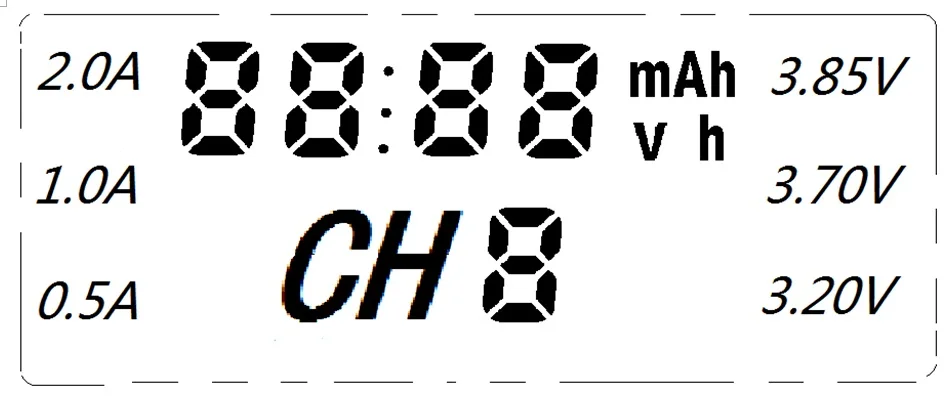

Справочный чертеж параметров цифрового индикатора:

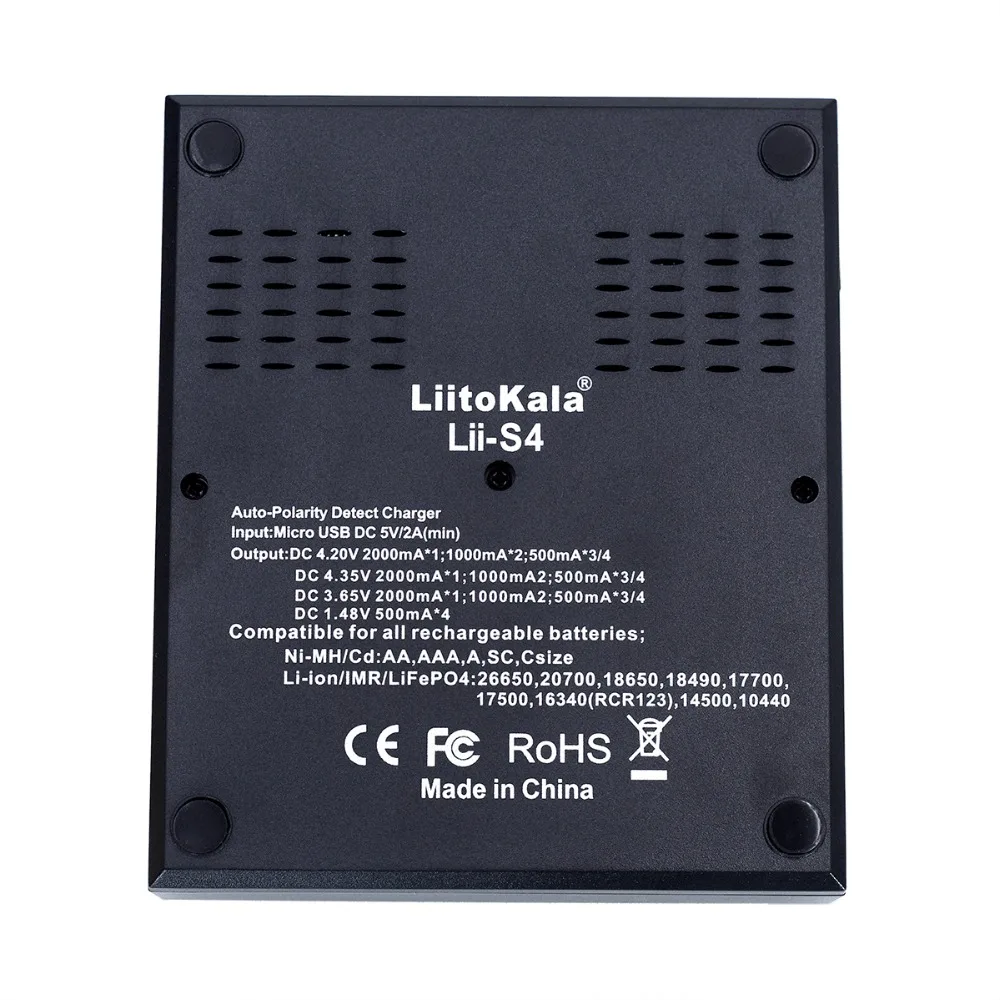

Электрические Технические параметры:

U вход: Micro USB DC 5V/2A (мин.)

U Выходное напряжение: DC 4,2 V 2A * 1 шт; 1A * 2 шт; 0.5A * 4 шт для li-ion

DC 4,35 V 2A * 1 шт; 1A * 2 шт; 0.5A * 4 шт для IMR

DC 3,65 V 2A * 1 шт; 1A * 2 шт; 0.5A * 4 шт для LeFePO4

DC 1,48 V 500mA для NiMH/NI-Cd

U постоянное напряжение зарядки с выключенным током l ess затем 100 мА

U ток в режиме ожидания: не более 15 мА

Совместимость для батареи:

U li-ion / IMR/LiFePO4: 26650,20700,18650, 18490, 17700, 17500, 16340(RCR123), 14500, 10440

U Ni-MH/Cd: AA, AAA, A, SC, C Размер

Размер (мм)/Вес (г):

U длина 118 мм x ширина 100 мм x высота 30 мм

U 136,4 грамм (зарядное устройство) не входит в комплект USB кабель

Дизайн и сделано в Китае

Свяжитесь с дистрибьютором для получения дополнительной информации или поддержки

Отгрузочная ведомость:

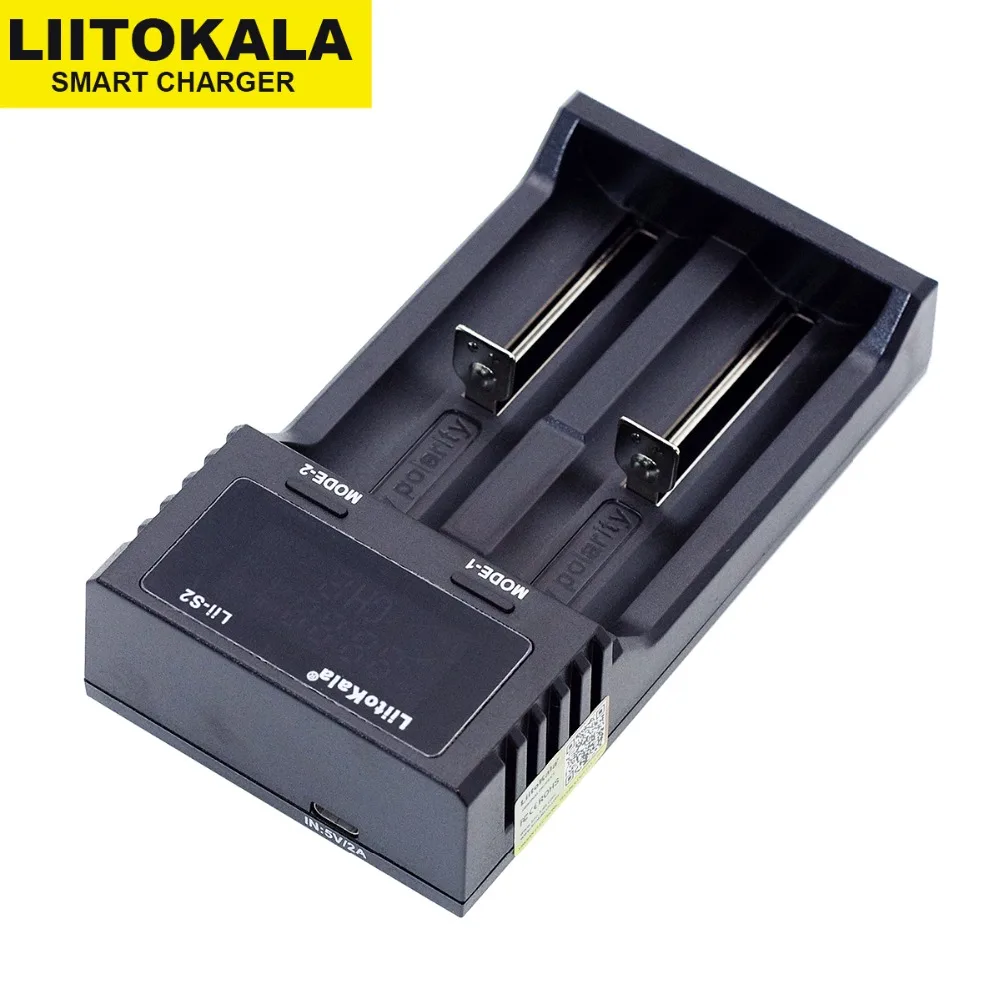

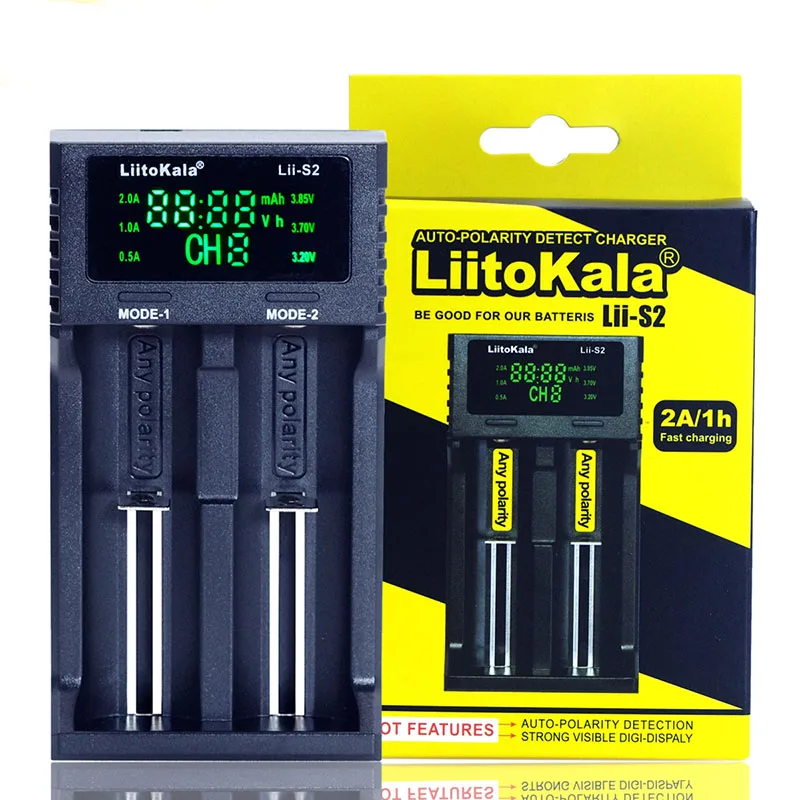

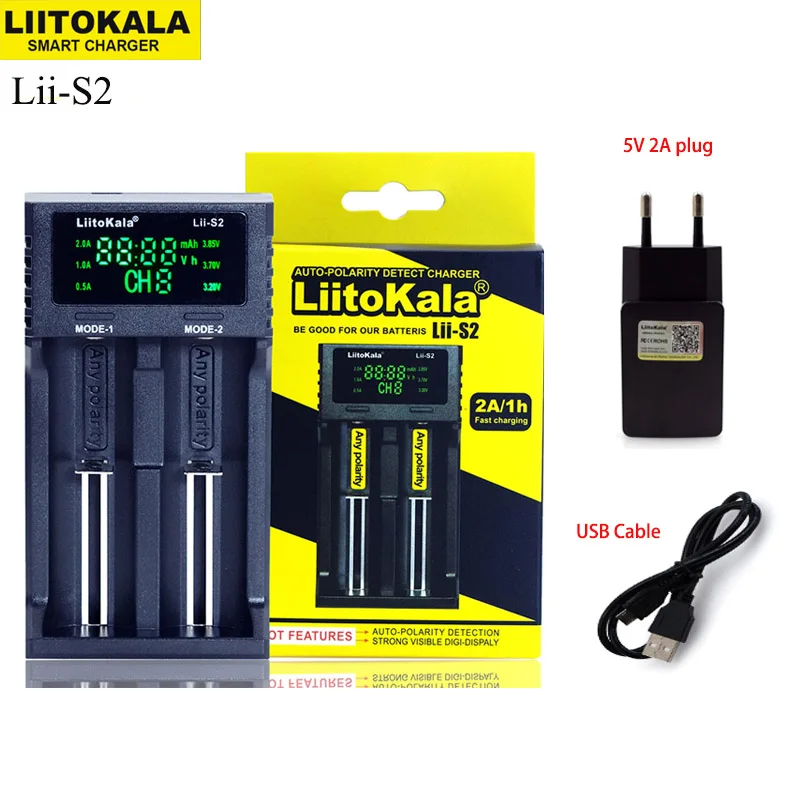

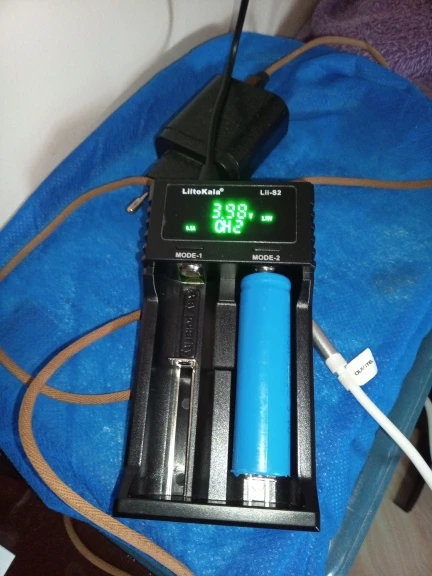

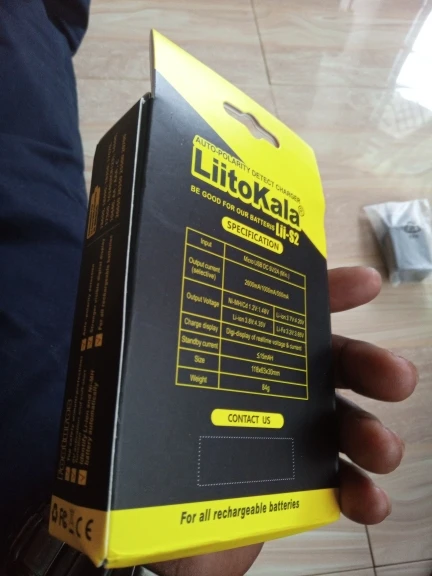

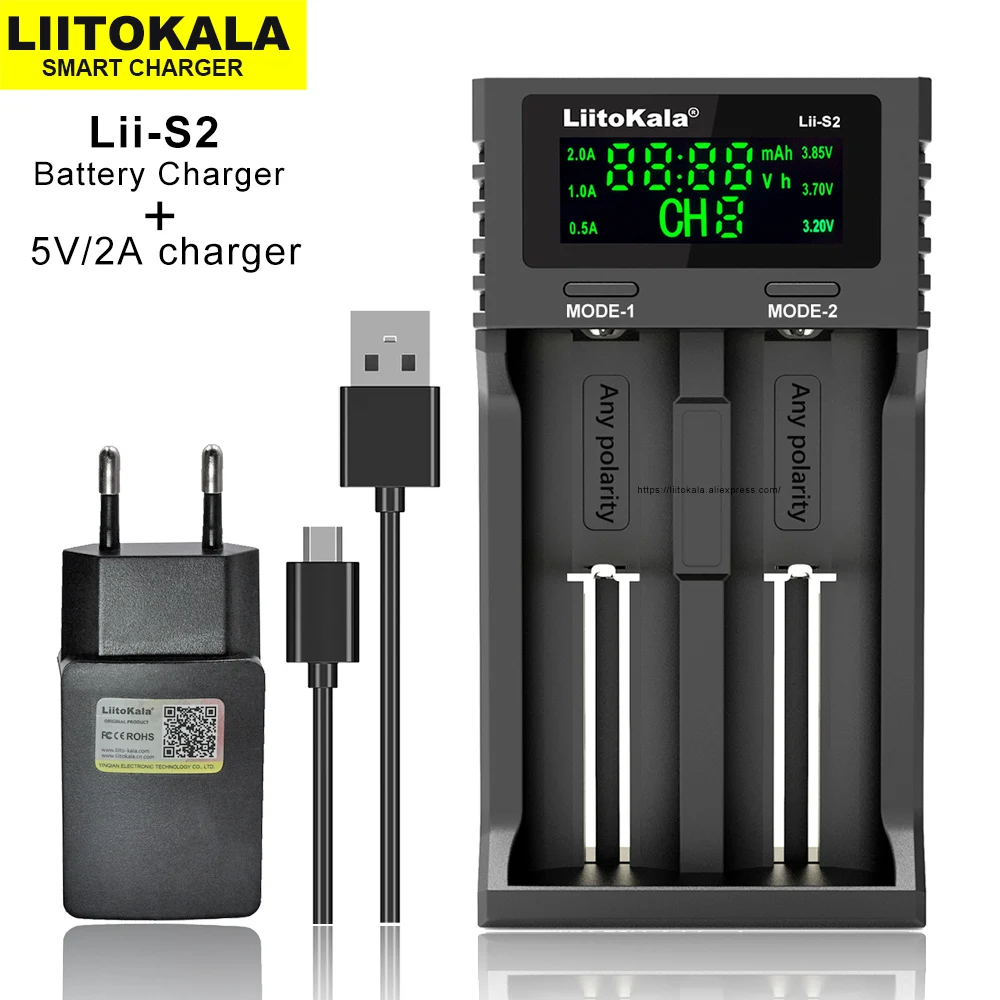

Lii-S2 Зарядное устройство * 1

Кабель USB * 1

Руководство по эксплуатации * 1 ( Примечание: в комплект не входит зарядный разъем)

Меры предосторожности:

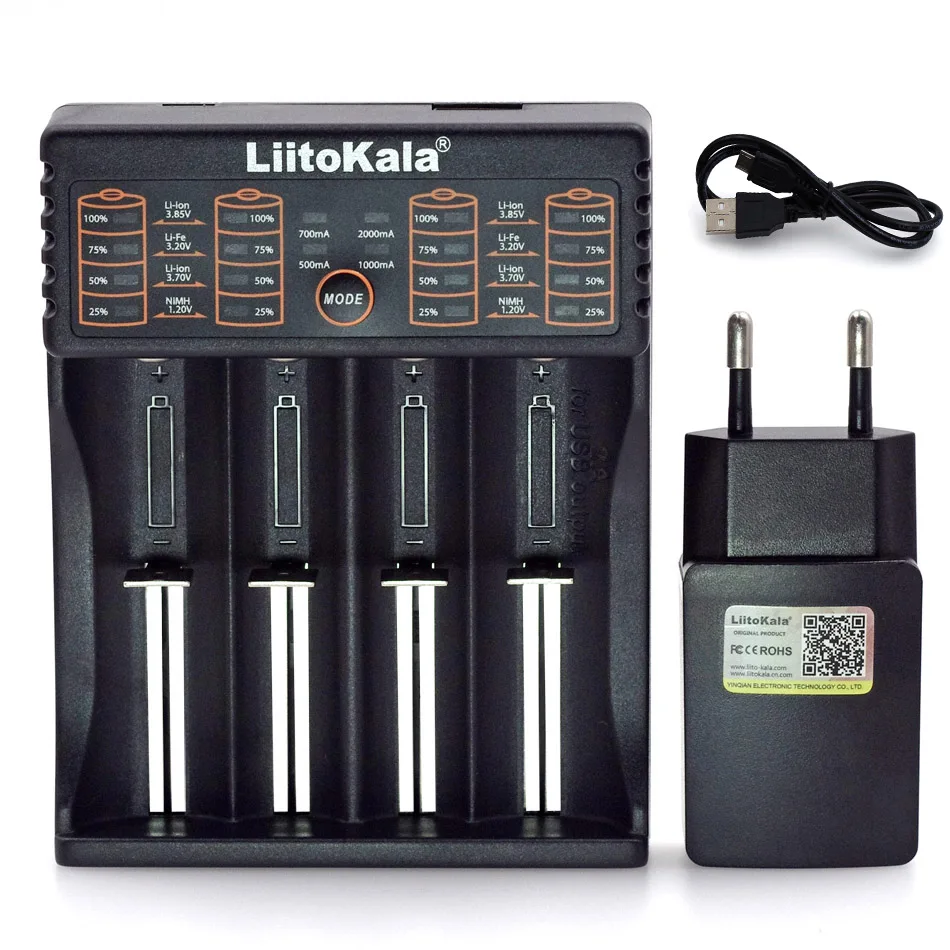

Характеристики и функции:

1. Мульти-Потребляемая мощность: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ 12V 1A адаптер (выборочно), четыре независимых зарядных разъем) и микро компьютерная система управления.

2. Зарядный ток, интеллигентая (ый) Авто-набор всего три уровня: 500mA/1000мА/2000mA),2000mA фиксируется только для слот #4.

3. Многофункциональный светодиодный индикатор зарядки: для хода зарядки: 25% - 50% - 75% -100%, типы батарей: ni-mh 1,2 V, Li-Fe 3,2 V, Li-ion 3,7 V, литий-ионный 3,80 в (IMR) и для зарядки тока: 0.5A/1A/2A

4. Автоматическое определение литий-ионных и никель-гидридных аккумуляторов и Ручная настройка режима зарядки для литий-ионных батарей LiFePO4 и 3,80 в (IMR)

5. Обновите для OV батареи. Он не будет заряжать аккумулятор 1,65-2,20 в (обновленный ток может быть обнаружен только)

6. Многофункциональная функция защиты от перезарядки и переразряда, короткого замыкания, полярности и т. д. Он может точно определить сломанные батареи с гораздо большей безопасностью.

7. Зарядка при постоянном напряжении и токе

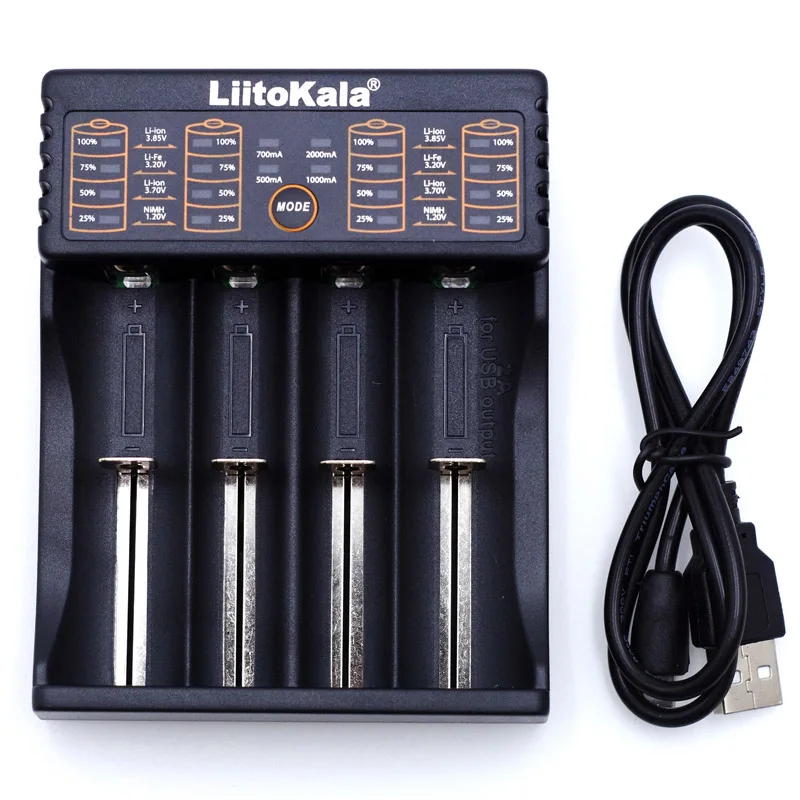

Кнопки и светодиодный:

1. Кнопка режима: При подключении источника питания 1) Нажмите кнопку Mode, чтобы изменить тип батареи. Он начнет зарядку через 5 секунд после того, как установка типа аккумулятора (3,2 V или 3,80 V), 1,2 никель-металл-гидридный аккумулятор с напряжением и 3,7 V литий-ионный аккумулятор может быть обнаружена автоматически, поэтому потребуется установка только в том случае, 3,2 V и 3,8 V батареи; 2) во время процесса зарядки, короткое нажатие на кнопку mode для отображения типа аккумулятора.

Примечание: тип батареи может быть выбран только перед запуском зарядки.

2. Светодиодный: в то время как источник питания подключен, все светодиодный S светильник немедленно вверх 1) Если батарея не вставлена, светодиодный индикатор 500 мАч (один из трех текущих дисплеев светодиодный S) будет продолжать и другие будут выключены. 2) в тех случаях, когда аккумулятор вставлен и обнаружения 4 Светодиодный индикатор зарядки для канал будет на среди которых 3,7 V батарея типа светодиодный держит мигающий о том, чтобы установить тип батареи, при отсутствии работы в течение 5 секунд, он начинает путем автоматического обнаружения (литий-ионный аккумулятор 3,7 V или никель-металл-гидридными), а затем четыре светодиодный индикаторы будут отображения статуса зарядки. 3) во время зарядки нажмите кнопку Mode, чтобы показать тип батареи в течение 5 секунд; 4) Если источник питания не подключен, вставьте аккумулятор, он может быстро отображать оставшийся объем зарядного устройства аккумулятора.

* Светодиодный графический дисплей:

Электрические параметры:

1. Вход: кабель переменного тока 110-240V 50/60Hz (все указанные аккумуляторы входят в комплект поставки)/ DC 12V 1A (выборочно);

2. Выход напряжение: DC 4,2 V для батарей Li-Ion (литий-ионных) 3,70 V

DC 4,35 V для Li-Ion 3,85 V( IMR)

DC 3,65 V для LiFePO4

DC 1,48 V для NiMH/NI-Cd

3. Выходной ток: li-ion/IMR/LiFePO4 2000mA * 1 (только для слота № 4),

1000mA * 2/500mA * 2

NiMH/NiCd: 500 мА

4. Постоянное напряжение, ток отключения: менее 100 мА;

5. Ток в режиме ожидания: менее 15 мА.

Совместимые типы и размеры батарей

Li-ion / IMR/LiFePO4: 26650,21700,20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440

NiMH/Cd: AA, AAA,SC, C

Размеры и вес:

133 мм x 100 мм x 35 мм (Д x Ш x В)

Вес: approx175g

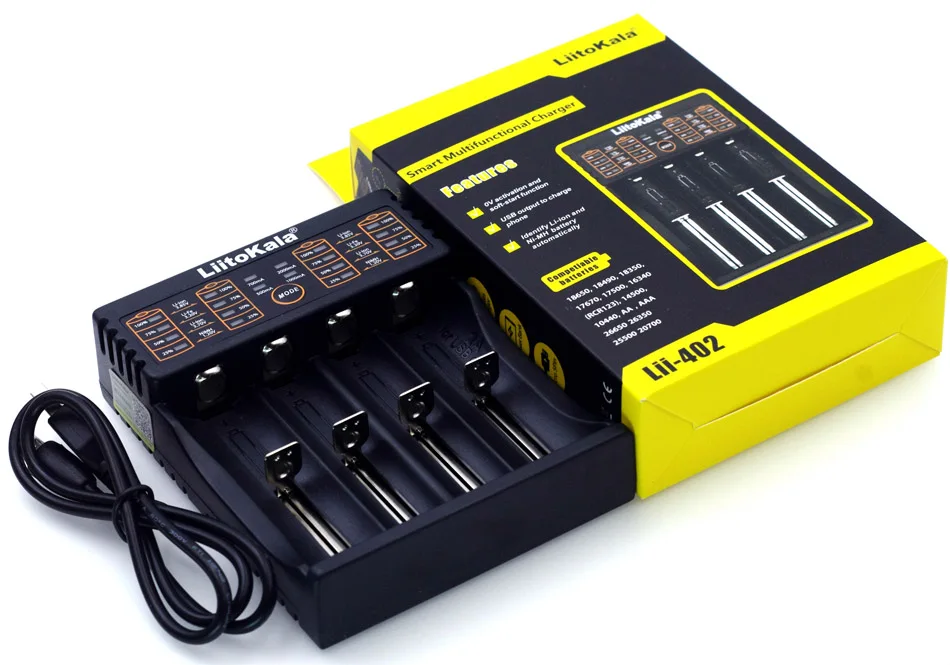

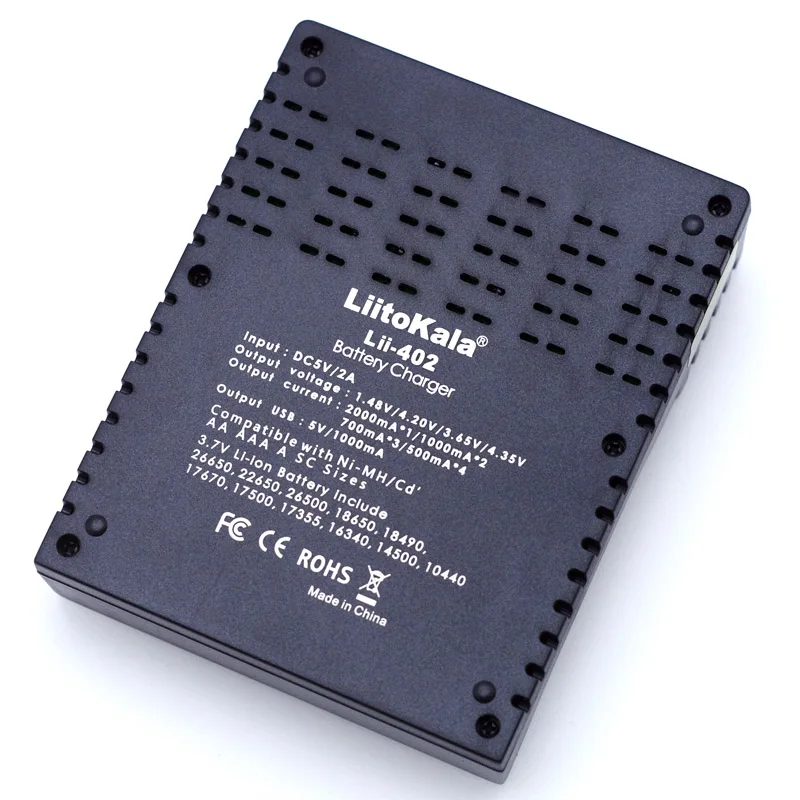

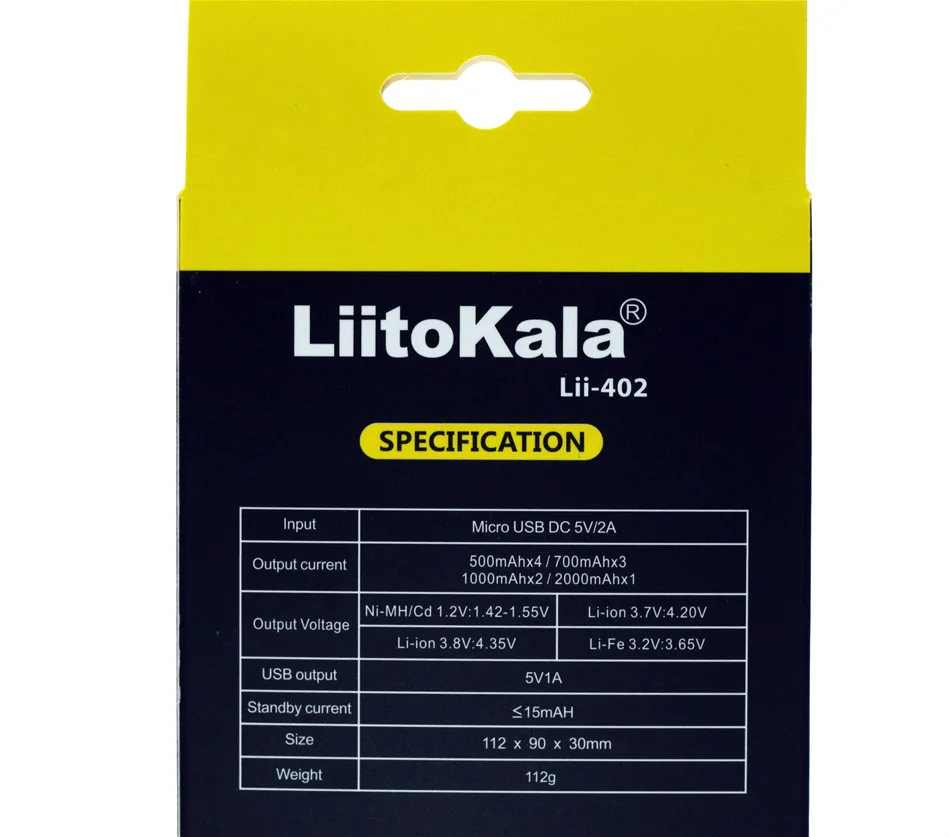

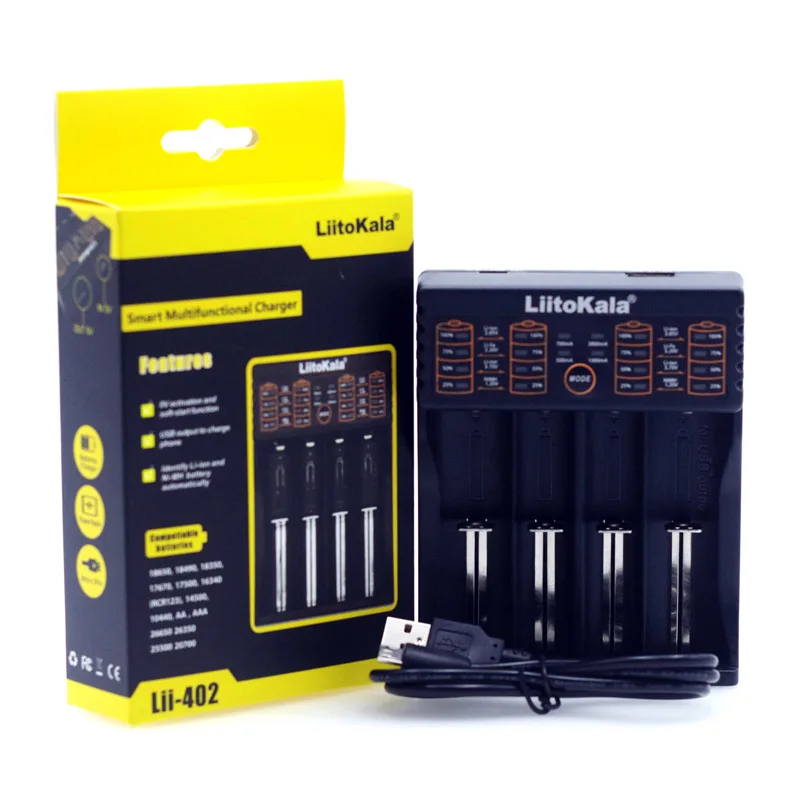

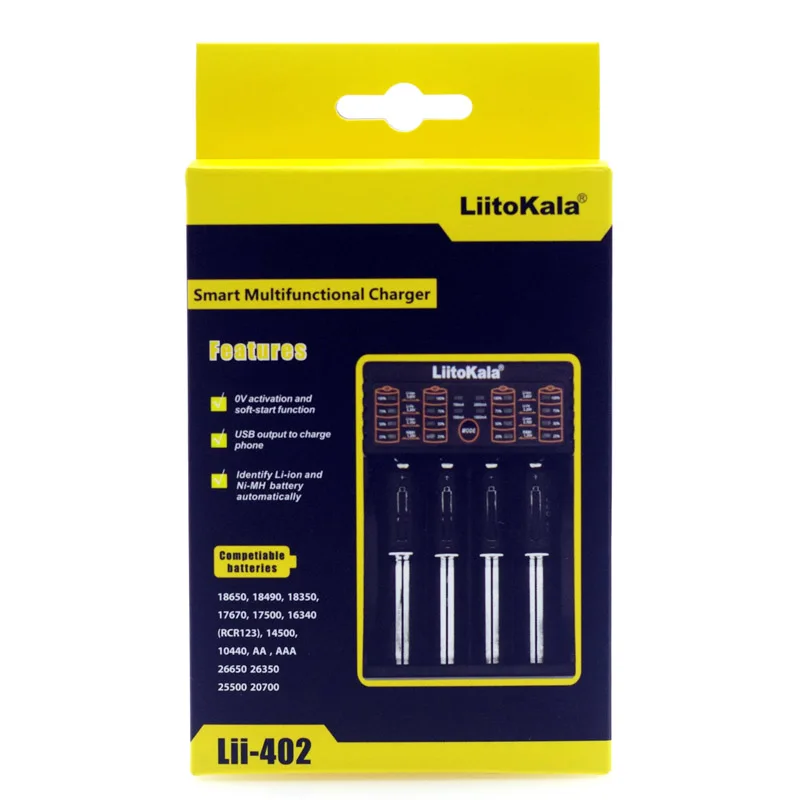

Lii-402 напылением Упаковочный лист:



Вход: Micro USB DC 5V / 2A

Выход: 1,4, 4,2 В ± 05, 3,65 ± 05, 4,35 ± 05

Выходной ток: 500/1000 мАч

Ток Отключения постоянного напряжения: <100 мАч

Ток в режиме ожидания: <15 мАч



5. Функция выхода USB



Выходное напряжение нагрузки USB: 4,90 в-5,30

Выходной ток: 1000 мАч (1A)

Ток холостого хода: <1 мА · ч

Выходное напряжение 4,75-5,25 в, при токе 1000 мА · ч

Защита от перенапряжения выхода: 3,0 ± 1



6. Совместимость

Li-ion / IMR: 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440



7. Размеры

112 мм × 60 мм × 30 мм/86 г + 15 г USB кабель

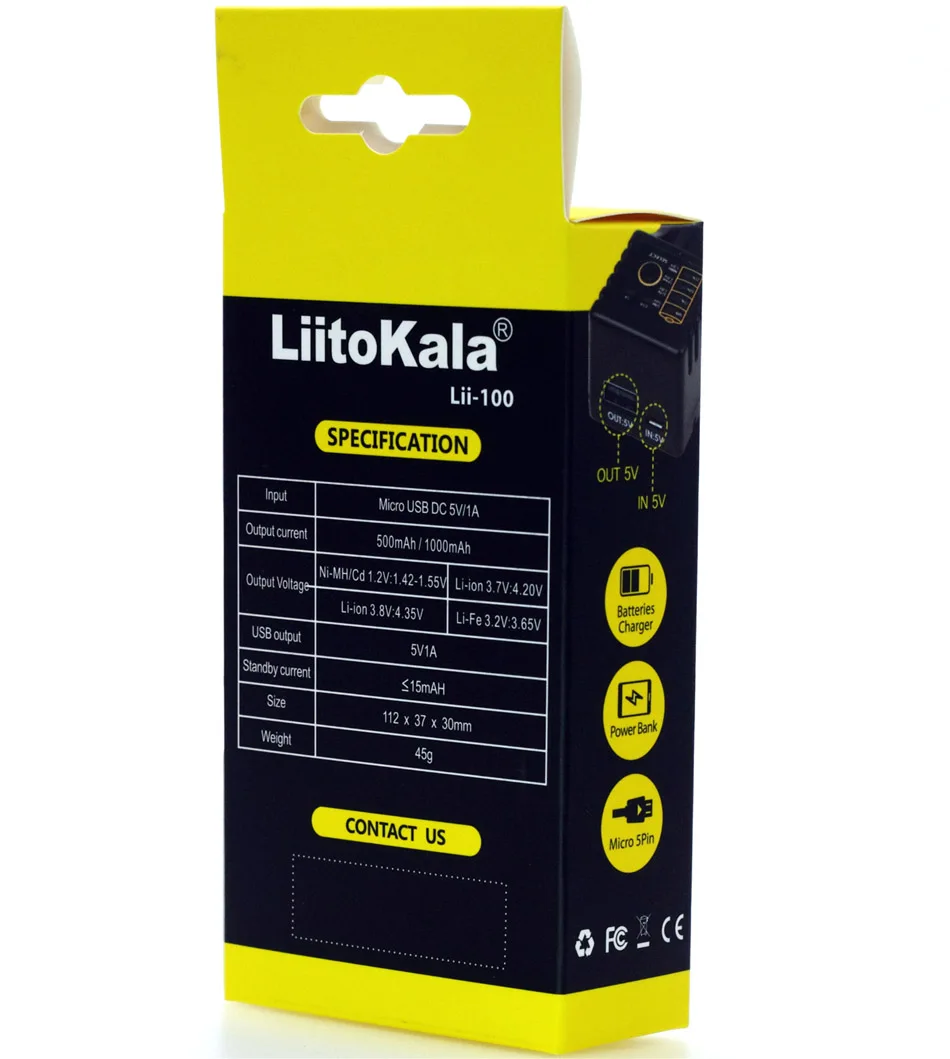

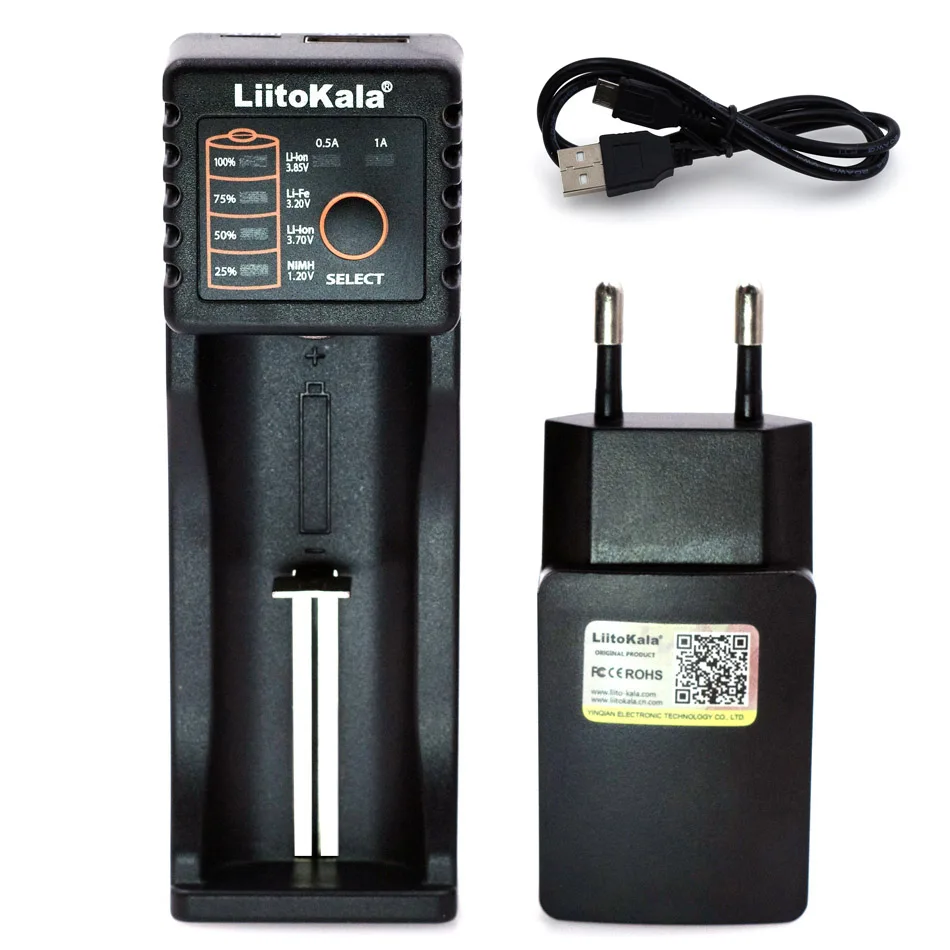

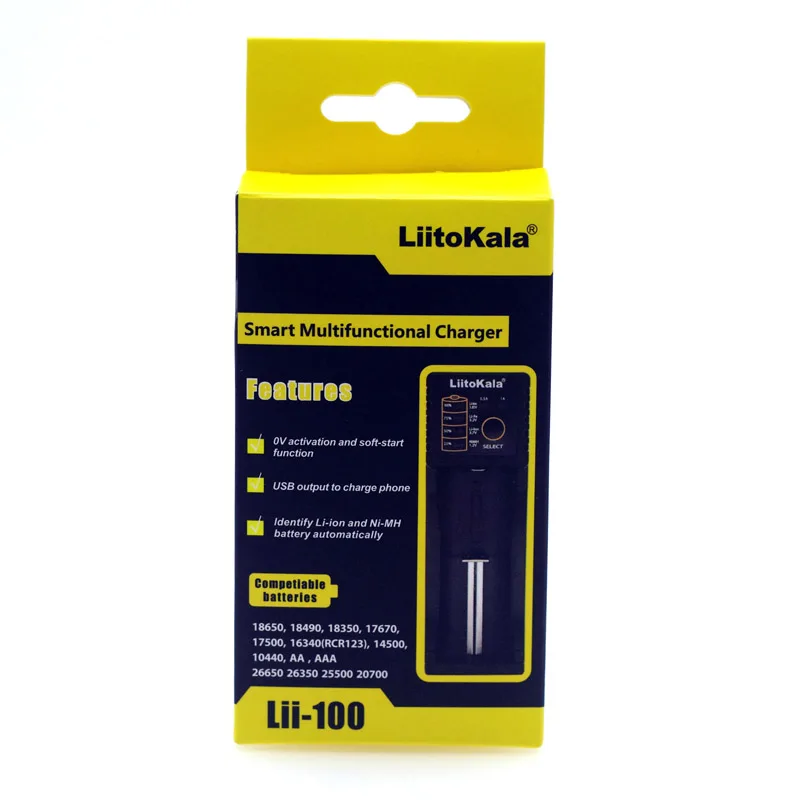

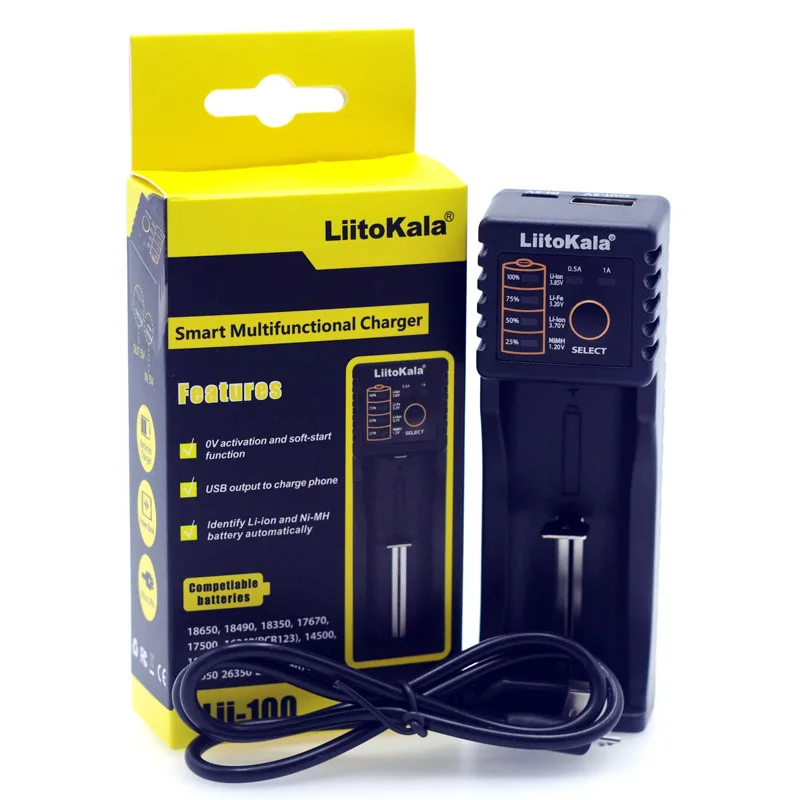

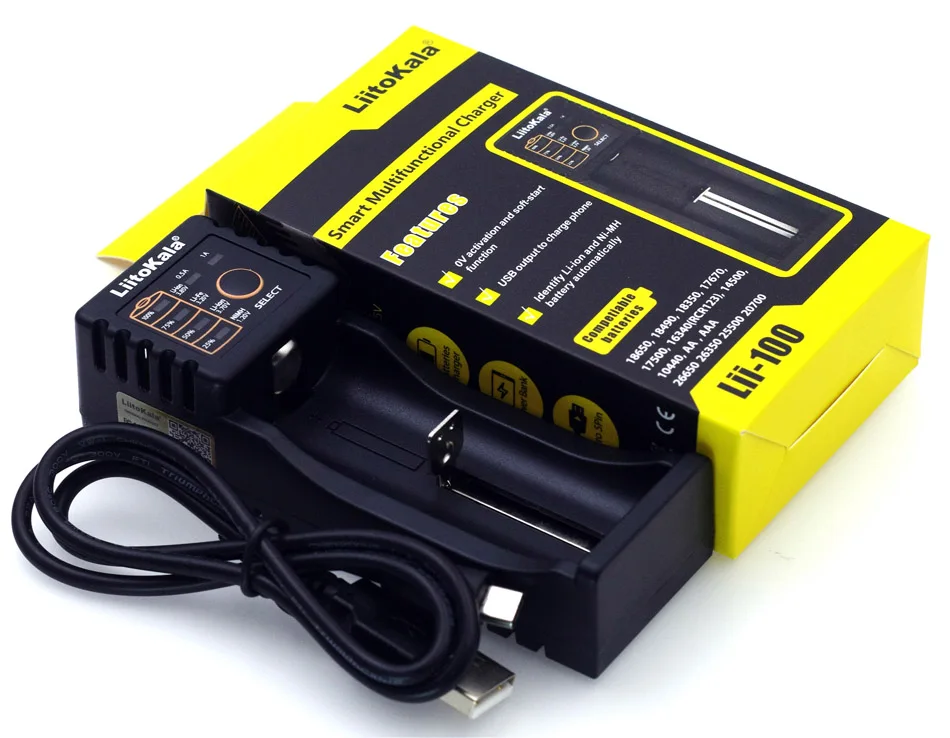

Lii-100 напылением Упаковочный лист:

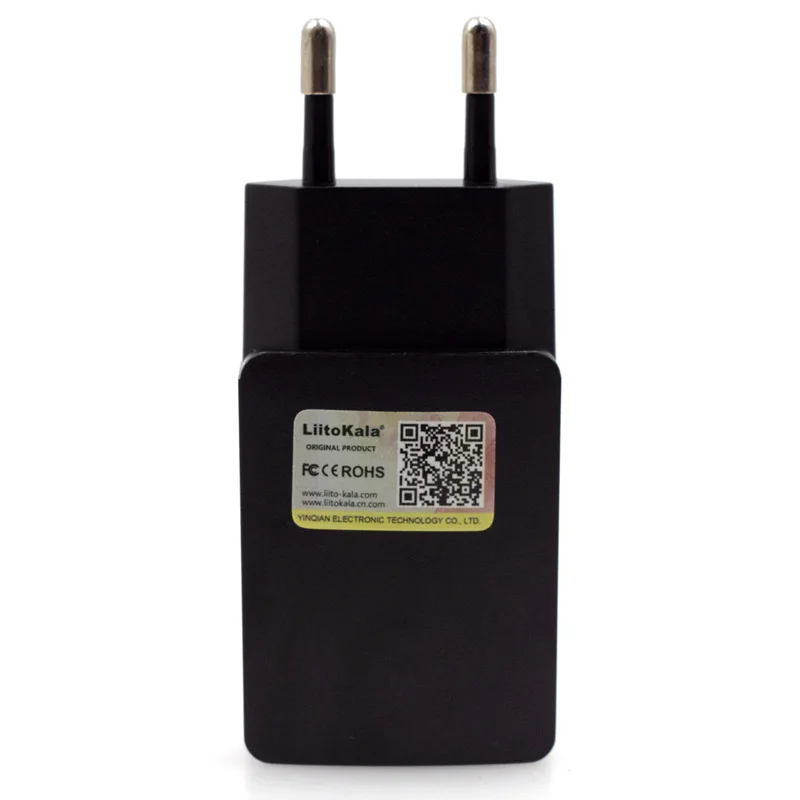

1, Liitokala Lii100 посылка: зарядное устройство Lii100 + USB кабель + 5 В 2 а зарядный разъем + руководство



Четыре функции выхода USB:

1 выходная нагрузка USB порт: от 4,90 до 5,30 в;

2. Выходной ток: 1000 мА

3 без нагрузки тока: <1 мА;

4. Зарядный ток 1000, выходное напряжение двери: от 4,75 до 5,25 в;

5, защита от обратного подключения Выход: 3,0 ± 0,1 в;

V. Совместимый аккумулятор:

Li-ion / IMR: 18650, 18490, 18350, 17670, 17500, 16340 (RCR123), 14500, 10440

Размеры зарядного устройства: 113 мм × 38 мм × 32 мм (длина/ширина/высота)

Вес ** г (без аккумулятора, шнура питания)
